邮电大学通达学院 毕业设计（论文）题目频率选择性衰落信道模型研究与仿真专业网络工程 学生 班级学号 指导老师何雪云 评阅教师周克琴 指导单位通信与信息工程学院无线电工程系日期：2012年 11月 26 日至 2013 年 6月 21 日
毕业设计（论文）原创性声明 本人重声明：所提交的毕业设计（论文），是本人在导师指导下，独立进行研究工作所取得的成果。除文中已注明引用的容外，本毕业设计（论文）不包含任何其他个人或集体已经发表或撰写过的作品成果。对本研究做出过重要贡献的个人和集体，均已在文中以明确方式标明并表示了意。 论文作者签名： 日期：年月日
摘要 在移动通信中，信号经过不同的路径传送到接收端，合成的接收信号相对于发送信号会产生衰落，这就是多径衰落。本文研究了频率选择性衰落信道的特点；并且运用仿真软件Matlab对频率选择性衰落信道进行模拟仿真，实现了基于Jake模型的频率选择性衰落信道的建模。并利用建立起来的模型比较了具有不同载波频率、数据传输速率以及移动台移动速度的移动通信系统所具有的信道衰落特性。仿真结果表明：移动通信系统的参数会影响其信道的衰落特性。 关键词：频率选择性衰落; 瑞利衰落信道；Jake模型
ABSTRACT In mobile communications, signal arrives at the receiver through different transmission paths. The synthesis of the received signals in relation to the original signal will be faded, which is multi-path fading. In this paper, we research the frequency selective fading channels’ characteristics；And make the simulation to frequency selective fading channels with the tool MATLAB, which is based on jack model modeling. Using the established models, we compare the channel fading characteristics of different mobile communication systems which have different carrier frequencies, data transmission rates and mobile speeds. The simulation shows that: The mobile communication systems’ param eters will affect their channel fading characteristics. Keywords:Frequency-selective fading; Rayleigh channels; Jake model
第二章（信道）习题及其答案 【题2－1】设一恒参信道的幅频特性和相频特性分别为 0()()d H K t ω?ωω?=? =-? 其中，0,d K t 都是常数。试确定信号()s t 通过该信道后的输出信号的时域表达式，并讨论之。 【答案2－1】 恒参信道的传输函数为：() 0()()d j t j H H e K e ω?ωωω-== ，根据傅立叶变换可 得冲激响应为：0()()d h t K t t σ=-。 根据0()()()i V t V t h t =*可得出输出信号的时域表达式： 000()()()()()()d d s t s t h t s t K t t K s t t δ=*=*-=- 讨论：题中条件满足理想信道（信号通过无畸变）的条件： ()d d H ωωφ ωωτττ?=? ?常数（）＝－或＝ 所以信号在传输过程中不会失真。 【题2－2】设某恒参信道的幅频特性为[]0()1cos d j t H T e ωω-=+，其中d t 为常数。 试确定信号()s t 通过该信道后的输出表达式并讨论之。 【答案2－2】 该恒参信道的传输函数为() 0()()(1cos )d j t j H H e T e ω?ωωωω-==+ ，根据傅立 叶变换可得冲激响应为： 0011 ()()()() 22d d d h t t t t t T t t T δδδ=-+--+-+ 根据0()()()i V t V t h t =?可得出输出信号的时域表达式： 0000011()()()()()()()2211 ()()() 22d d d d d d s t s t h t s t t t t t T t t T s t t s t t T s t t T δδδ?? =?=?-+--+-+?? ?? =-+--+-+
频点与频率 1、CDMA800系统载频信道号与中心频率的计算 上行频宽：825MHz~835MHz 下行频宽：870MHz~880MHz 载频中心频率计算公式： 上行载频中心频率=0.03MHz×信道号n+825MHz 下行载频中心频率=0.03MHz×信道号n+870MHz 具体对应关系如下： 2、GSM900系统频点与频率的计算 具体对应关系如下：
具体对应关系如下：

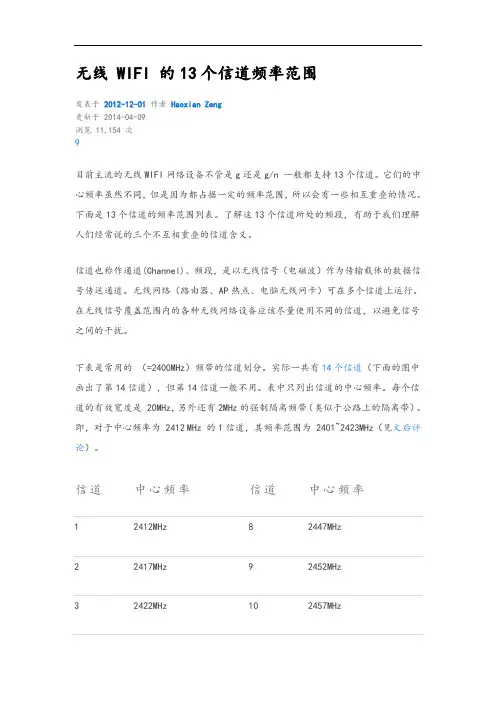

4、WLAN频率使用情况 ▲ 2.4GHz信道划分 802.11b和802.11g的工作频段在 2.4GHz（2.410GHz~2.483GHz），其可用带宽为83.5MHz，划分为13个信道，每个信道带宽22MHz。具体如下：
▲5.8GHz信道划分 802.11a的工作频段在5.8GHz（5.725GHz~5.850GHz），其可用带宽为125MHz，划分为5个信道，每个信道带宽20MHz。具体如下： 5、联通WCDMA 上行频宽：1940MHz~1955MHz 下行频宽：2130MHz~2145MHz 载频中心频率计算公式： 上行载频中心频率=信道号m÷5MHz 下行载频中心频率=信道号n÷5MHz 6、移动TD-SCDMA 目前中国移动TD-SCDMA系统可使用频率资源为85MHz，具体如下： A频段（2010～2025 MHz，原B频段）：共计15MHz，可供全国范围室内室外覆盖使用。F频段（1880～1900MHz，原A频段）：共计20MHz，可供全国范围室内室外覆盖使用。E频段（2320～2370 MHz，原C频段）：共计50MHz，可供全国范围室内覆盖使用。 TD-SCDMA采用时分双工（TDD）模式，因此无上下行信号之分。 ▲A频段 频宽：2010MHz～2025MHz 载频中心频率计算公式： 载频中心频率=信道号n÷5MHz （该频段信道有华为系和大唐系两种不同划分方式）
各种移动通信制式 频率与信道号之间的换算
一、GSM信道与频率的换算 GSM多址方式：TDMA（时分多址） GSM双工方式：FDD（频分双工） GSM占用带宽：上下行各25MHz（上下行共用以FDD方式工作） GSM上下行频率隔离：45MHz GSM信道间隔：200KHz 移动占用带宽：上下行各19 MHz 上行：890MHz ~909MHz 下行：935MHz ~954MHz （1 ~ 95）联通用带宽：上下行各6 MHz 上行：909MHz ~915MHz 下行：954MHz ~960MHz （95 ~ 124）GSM一般换算公式： 信道→频率：上行：890+CH×0.2=F 上行 （MHz） 下行：935+CH×0.2=F 下行 （MHz） 频率→信道：上行：（F 上行-890）×5= CH
下行：（F 下行 -935）×5= CH GSM工程算法： 低端信道号（即移动较低频率点信道号）的算法：可采用一般换算公式高端信道号（即联通或移动较较高频率点信道号）算法： 频率→信道：下行：（F 下行 -954）×5+95= CH 上行：（F 上行 -909）×5+95= CH 信道→频率：下行：[（CH - 95）×0.2]+954=F 下行 上行：F 下行–45= F 上行 注：GSM中95频点为保护频点，无委规定联通、移动均不能占用，因此该频点内信号较为干净如做模拟测试可考虑采用该频点。
二、CDMA信道与频率的换算 CDMA多址方式：CDMA（码分多址） CDMA双工方式：FDD（频分双工） CDMA占用带宽：上下行各10MHz（上下行共用以FDD方式工作） CDMA上下行频率隔离：45MHz CDMA信道间隔：1.23 MHz CDMA带宽：上行：825MHz ~835MHz 下行：870MHz ~880MHz （37~283） 现联通所用CDMA-IS95制式为美国高通制定，当时美国为实现AMP（模拟制式）向CDMA的平滑过渡因此定采用双制式兼容方案，即使用同时支持AMP 和CDMA的双模手机，并让AMP退出部分频率资源给CDMA使用。因此CDMA 信道编号沿用AMP制式的编号方案。（CDMA信道号指与该载波中心频点相对应的AMP信道号，因此CDMA信道频率换算可参考AMP信道编号的算法）AMP起始频点：869 MHz
南京邮电大学通达学院 毕业设计（论文）题目频率选择性衰落信道模型研究与仿真 专业网络工程 学生姓名 班级学号 指导老师何雪云 评阅教师周克琴 指导单位通信与信息工程学院无线电工程系 日期：2012年 11月 26 日至 2013 年 6月 21 日
毕业设计（论文）原创性声明 本人郑重声明：所提交的毕业设计（论文），是本人在导师指导下，独立进行研究工作所取得的成果。除文中已注明引用的内容外，本毕业设计（论文）不包含任何其他个人或集体已经发表或撰写过的作品成果。对本研究做出过重要贡献的个人和集体，均已在文中以明确方式标明并表示了谢意。 论文作者签名： 日期：年月日
摘要 在移动通信中，信号经过不同的路径传送到接收端，合成的接收信号相对于发送信号会产生衰落，这就是多径衰落。本文研究了频率选择性衰落信道的特点；并且运用仿真软件Matlab对频率选择性衰落信道进行模拟仿真，实现了基于Jake模型的频率选择性衰落信道的建模。并利用建立起来的模型比较了具有不同载波频率、数据传输速率以及移动台移动速度的移动通信系统所具有的信道衰落特性。仿真结果表明：移动通信系统的参数会影响其信道的衰落特性。 关键词：频率选择性衰落; 瑞利衰落信道；Jake模型
ABSTRACT In mobile communications, signal arrives at the receiver through different transmission paths. The synthesis of the received signals in relation to the original signal will be faded, which is multi-path fading. In this paper, we research the frequency selective fading channels’ characteristics；And make the simulation to frequency selective fading channels with the tool MATLAB, which is based on jack model modeling. Using the established models, we compare the channel fading characteristics of different mobile communication systems which have different carrier frequencies, data transmission rates and mobile speeds. The simulation shows that: The mobile communication systems’ parameters will affect their channel fading characteristics. Keywords:Frequency-selective fading; Rayleigh channels; Jake model
2.1 时延扩展和相干带宽 在移动通信中，由于多径效应的存在，使得接收端收到的信号与实际发送的信号相比在时间上被拉长了，这种现象称为时延扩展。在数字通信中，由于时延扩展，接收信号中一个码元的波形会扩展到相邻码元周期中而引起码间串扰。解决码元串扰的方法就是使码元周期大于时延扩展。 与时延扩展有关的一个重要的概念就是相干带宽。当在移动通信中存在两个频率间隔较小的衰落信号时，由于不同传播时延的存在，使得原来不相干的这两个信号变得相干起来。使此种情况发生的频率间隔被称为相干带宽（ B）,它取 C 决与时延扩展。 2.2 信道衰落的分类 根据发送信号与信道变化快慢程度的比较，信道可以分为快衰落信道和慢衰落信道。快衰落信道是指信道冲击响应在符号周期内变化很快，即信道的相干时间比发送信号的信号周期要短。快衰落仅与由运动引起的信道变化率有关，实际上，它仅发生在数据率非常低的情况下。慢衰落信道是指信道冲击响应变化率比发送的基带信号S(t)变化率低得多，因此可以假设在一个或若干个带宽倒数间隔内，信道均为静态信道。对频域来说，慢衰落意味着信道的多普勒扩展要比基带信号的带宽小得多。显然，信号经历的是快衰落还是慢衰落取决于移动站的速度（或信道路径中物体的移动速度）和基带信号的发送速率。 根据相干带宽和信号带宽的比较，信道可以分为平坦衰落和频率选择性衰落。所谓平坦衰落是指当信号带宽远小于信道的相干带宽时，信号通过该信道后各频率分量的变化是一致的，信号波形没有失真，也没有发生码间串扰。而当信号带宽大于信道相干带宽时，该信号中不同的频率分量在经过信道后遭受的衰落程度是不一样的，这就导致了信号波形失真，造成码间串扰，此时的衰落称为频率选择性衰落。不同的衰落类型之间的关系如下图所示。
无线信道传播特性分析总结 班级学号姓名 随着科学技术的发展，无线通信已经渗透到我们生活的各个方面，对我们的生活工作有着巨大的影响。在无线通信系统中，无线通信的信道的特性对整个系统有着巨大的影响。 1、无线信道的概念 要想搞明白无线信道具有哪些特性，就要先了解什么是无线信道。信道是对无线通信中发送端和接收端之间的通路的一种形象比喻，对于无线电波而言，它从发送端传送到接收端，其间并没有一个有形的连接，它的传播路径也有可能不只一条，但是我们为了形象地描述发送端与接收端之间的工作，我们想象两者之间有一个看不见的道路衔接，把这条衔接通路称为信道。信道具有一定的频率带宽，正如公路有一定的宽度一样。 与其它通信信道相比,无线信道是最为复杂的一种,其衰落特性取决于无线电波传播环境。不同的环境,其传播特性也不尽相同。无线信道可能是很简单的直线传播,也可能会被许多不同的因素所干扰,例如:信号经过建筑物,山丘,或者树木所有反射而产生的多径效应,使信号放大或衰落。在无线信道中,信号衰落是经常发生的,衰落深度可达30?B。对于数字传输来说,衰落使比特误码率大大增加。这种衰落现象严重恶化接收信号的质量,影响通信可靠性。移动信道与非移动点对点无线信道相比,信号传输的误比特率前者比后者高106倍。 另外,在陆地移动系统中,移动台处于城市建筑群之中或处于地形复杂的区域,其天线将接收从多条路径传来的信号,再加移动台本身的运动,使得信号产生多普勒效应,并且信道的特性也随时间变化而变化,增加了信号的不确定性,使得移动台和基站之间的无线信道多变且难以控制。所以,与传统模型相比,无线信道多径数目增多,时延扩展加大,衰落加快。 2、无线信道的特性 信号从发射天线到接收天线的传输过程中，会经历各种复杂的传播路径，包括直射路径、反射路径、衍射路径、散射路径以及这些路径的随机组合。同时，电波在各条路径的传播过程中，有用信号会受到各种噪声的污染，包括加性噪声
瑞利信道，莱斯信道和高斯信道模型 无线通信信道环境中，电磁波经过反射折射散射等多条路径传播到达接收机后，总信号的强度服从瑞利分布。同时由于接收机的移动及其他原因，信号强度和相位等特性又在起伏变化，故称为瑞利衰落。 如果收到的信号中除了经反射折射散射等来的信号外，还有从发射机直接到达接收机（如从卫星直接到达地面接收机）的信号，那么总信号的强度服从分布莱斯，故称为莱斯衰落。 一般来说，多路信号到达接收机的时间有先有后，即有相对时（间）延（迟）。如果这些相对时延远小于一个符号的时间（即传播时延差相对于符号间隔可以忽略），则可以认为多路信号几乎是同时到达接收机的。这种情况下多径不会造成符号间的干扰。这种衰落称为平坦衰落，因为这种信道的频率响应在所用的频段内是平坦的，即具有恒定的增益和线性相位。上面是从时域上看的，下面从频域上看，如果相干带宽大于发送信号带宽，该信道会导致接收信号波形产生平坦衰落。 相反地，从时域上看，如果多路信号的相对时延与一个符号的时间相比不可忽略，那么当多路信号迭加时，不同时间的符号就会重叠在一起，造成符号间的干扰。这种衰落称为频率选择性衰落，因为这种信道的频率响应在所用的频段内是不平坦的，即某些频率成分信号的幅值可以增强，而另外一些频率成分信号的幅值会被削弱。从频域看，如果相干带宽小于发送信号带宽，该信道会导致接收信号波形产生频率选择性衰落。 至于快衰落和慢衰落，通常指的是信号相对于一个符号时间而言的变化的快慢。粗略地说，如果在一个符号的时间里，变化不大，则认为是慢衰落。反之，如果在一个符号的时间里，有明显变化，则认为是快衰落。理论上对何为快何为慢有严格的数学定义。 相干带宽和相干时间 (2010-03-31 13:48:29) 信道扩展主要可以分为三方面：多径（时延）扩展；多谱勒扩展；角度扩展． 相干带宽是描述时延扩展的：相干带宽是表征多径信道特性的一个重要参数，它是指某一特定的频率范围，在该频率范围内的任意两个频率分量都具有很强的幅度相关性，即在相干带宽范围内，多径信道具有恒定的增益和线性相位。通常，相干带宽近似等于最大多径时延的倒数。从频域看，如果相干带宽小于发送信号带宽，该信道会导致接收信号波形产生频率选择性衰落，即某些频率成分信号的幅值可以增强，而另外一些频率成分信号的幅值会被削弱。 而相干时间是描述多谱勒扩展的：相干时间在时域描述信道的频率色散的时变特性，指信道保持恒定的最大时间差范围。相干时间与最大的多普勒频移成反比，Tc=0.423/fm。
多径时延展宽与采样周期的关系对信 道选择性的影响 姓名：陈启武学号：2014200557 专业：微电子学与固体电子学一、概述 在无线通信系统中，信号经过不同的路径传送到接收端，合成的接收信号相对于发送信号会产生衰落，这就是多径衰落。本文基于IEEE802.11信道模型研究了两个参量多径时延 展宽和信号的采样周期T S对该信道频率选择性的影响，并且运用仿真软件Matlab对信道频率选择性的参数进行模拟仿真，实现了基于IEEE802.11模型的信道频率选择性的建模。仿真结果表明：移动通信系统的参数会影响其信道的选择性。 二、频率选择性衰落 频率选择性衰落是指在不同的频率衰落特性不同的现象，引发频率选择性衰落的原因多是时延展宽，时域的时延展宽导致的不同频率的信号经过频率选择性衰落信道的时候具有不同的响应。对于小信号幅度的衰落，令信道的最大多径时延展宽为Tm，那么信道的相干带宽Bc=1/Tm，满足信道频道选择性衰落的条件和特点有： ·信号采样周期的0.1倍小于最大时延展宽（0.1Ts
根据以上频率选择性衰落的特性，对IEEE 802.11信道模型进行仿真，可选择控制采样周期T s=50ns保持不变，研究不同的多径时延展宽对该信道频率选择性衰落特性的影响，由于Tm>0.1Ts，Tm分别取值250ns、1000ns、2500ns时，得到了一下几组仿真结果：
左图反映的是平均信道功率随信道利用指数的变化规律，右图是该信道的频率响应图。从以上三组图形对比可知：（1）从左图比较来看，多径时延展宽的越大，各信道利用指数所对应的平均信道功率越小，且从左向右衰减幅度越小； （2）从右图比较来看，多径时延展宽越大，信道的接收功率在其带宽范围内随频率发生变化越剧烈，即在相关带宽内各频率分量所对应的功率幅值衰落越强，说明信道引入的码间串扰越大。 二、平坦衰落 相干时间和相干带宽都是描述信道特性的参数，当两个发射信号的频率间隔小于信道的相干带宽，那么这两个经过信道后的，受到的信道传输函数是相似的，由于通常的发射信号不是单一频率的，即一路信号也是占有一定带宽的，如果，这路信号的带宽小于相干带宽，那么它整个信号受到信道的传输函数是相似的，即信道对信号而言是平坦特性的，非频率选择性衰落的。 如果信道的最大多径时延展宽为Tm，那么信道的相干带宽Bc=1/Tm；若发射信号的射频带宽Bs
B a n d M o d e U p p e r F r e q L o w e r F r e q B1 WW Core 1920-1980 2110-2170 B2 US PCS 1850-1910 1930-1990 B3 Euro DCS 1710-1785 1805-1880 B4 US AWS-I 1710-1755 2110-2155 B5 US Cell 824-849 869-894 B6 Japan Cell 830-840 875-885 B7 Euro LTE 2500-2570 2620-2690 B8 Euro EGSM 880-915 925-960 B9 Japan DCS 1750-1785 1845-1880 B10 Lat Am AWS 1710-1770 2110-2170 B11 Japan LTE 1426-1453 1475-1501 B12 US.7 A-C Lower 698-716 728-746 B13 US.7 C Upper 777-787 746-757 B14 US.7 D Upper 788-798 758-768 B17 US B-C.7 Lower 704-716 734-746 B20 Euro DDR 790-820 832-862 B33 LTE TDD 1900-1920 B34 China TD-SCDMA A 2010-2025 B35 LTE TDD 1850-1910 B36 LTE TDD 1930-1990 B37 LTE TDD 1910-1930 B38 LTE TDD 2570-2620 B39 China TD-SCDMA F 1880-1920 B40 China TD-SCDMA E 2320-2370 中国移动： GSM：上行890-909MHZ；下行935-954MHZ 频点：1-95 EGSM：上行885-890MHZ；下行930-935MHZ 频点：999-1024 DCS1800：上行1710－1720MHz，下行1805～1815MHz以及上行1725－1735MHz，下行1820～1830MHz 频点：512-561以及587-636 1805-1825 1710-1730 TD-SCDMA：1880 MHz～1920MHz（F频段），2010 MHz～2025 MHz（A频段），2300 MHz～2400 MHz （E频段） 中国联通： GSM：上行909-915MHZ，下行954-960MHZ 频点：96-125 DCS1800：上行1740－1755MHz，下行1835～1850MHz 频点：662-736 WCDMA：1940MHz-1955MHz(上行)、2130MHz -2145MHz(下行)，上下行各15MHz。相邻频率间隔间隔采用5MHz时，可用频率是3个。WCDMA频点计算公式：频点号＝频率×5 上行中心频点号： 9612～9888 下行中心频点号：10562～10838 中国电信： CDMA：825MHz-835MHz ，870MHz-880MHz 共7个频点：37，78，119，160，201，242，283 ；其中283为基本频道，前3个EVDO频点使用，后3个CDMA2000使用；160隔离
南京邮电大学通达学院毕业设计(论文)开题报告题目频率选择性衰落信道模型研究与仿真 学生姓名班级学号专业网络工程 提纲(开题报告2000字以上)： 1.对指导教师下达的课题任务的学习与理解 随着无线通信业务需求量急剧增长，有限的频谱资源显得越来越紧张。未来物联网与无线通信网的融合更将占用频谱资源的范围扩展到世上万物。由于多数频谱资源被分配作授权频段，可灵活使用的非授权频段十分有限，而相当数量的授权频谱资源利用率非常低。目前，为提高频谱资源利用率，大部分研究都集中在编码调制等集中式静态频谱分配策略上，并不能灵活地完成时间空间上已分配频谱的动态复用。 无线通信系统的性能主要受到移动无线信道的制约。在陆地移动通信中，移动台常常工作在城市建筑群和其它地形地物较为复杂的环境中，其传输信道的特性是随时随地而变化的，移动无线信道上传输的信号要受到传播路径损耗，衰落和噪声干扰，这些都影响了通信系统的性能。所以在进行移动通信系统关键技术的理论研究时，信道模型是首要确定的问题。基于抽头延时线的频率选择性衰落信道，是非常常用的一种信道模型。 本次毕业设计就是要深入理解无线信道的特点和分类，重点研究频率选择性衰落信道，并利用Matlab仿真工具通过Jake模型和抽头延时线对其进行建模。通过建立的模型掌握载波频率、移动台移动速度等对信道衰落特性的影响。 2.阅读文献资料进行调研的综述 ⑴无线信道的分类和特点 （一）信道类别 1、短波信道：短波按照国际无线电咨询委员会(CCIR，现在的ITU-R)，的划分是指波 长在l00m~l0m，频率为3MHz~30MHz的电磁波。利用短波进行的无线电通信称为短波通信，又称高频(HF)通信。实际上，为了充分利用短波近距离通信的优点，短波通信实际使用的频率范围为1.5MHz~30MHz。与卫星通信、地面微波、同轴电缆、光缆等通信
FM调频广播电台频率对照表 序号频率电台名称 1 87.6 北京文艺台 2 88.1 河北音乐台(北京地区频率，河北台呼102.4) 3 88.7 中国国际广播电台HIT FM 4 89.2 平谷人民广播电台 5 90.0 中央人民广播电台音乐之声 6 90.5 中国国际广播电台环球资讯 7 90.8 河北经济台 8 91.1 天津生活台 9 91.5 中国国际广播电台EASY FM 10 91.9 河北交通台(涿州以北使用该频率，以南为其台呼99.2) 11 92.5 中央人民广播电台音乐之声(天津转播) 12 92.9 顺义人民广播电台 13 93.5 河北音乐台(北京地区频率，河北台呼102.4) 14 93.8 承德人民广播电台新闻综合频道 15 94.1 密云人民广播电台 16 94.3 武清人民广播电台
17 94.8 河北文艺台 18 95.1 旅游时尚广播 19 96.6 中央人民广播电台经济之声 20 97.4 北京音乐台 21 98.0 中央人民广播电台经济之声(天津转播) 22 98.6 大兴人民广播电台 23 99.0 天津音乐台 24 99.2/3 河北文艺广播奇经健康热线(此台未听到台呼) 25 99.6 河北固安广播 26 100.3 廊坊人民广播电台长书频道 27 100.6 北京新闻台 28 101.3 怀柔人民广播电台 29 101.4 天津经济台 30 101.8 中央人民广播电台都市之声 31 102.5 北京体育台 32 102.9 中央人民广播电台中国之声(天津转播) 33 103.1 昌平人民广播电台 34 103.9 北京交通台 35 104.6 天津文艺台 36 105.2 河北新闻台 37 105.8 承德交通文艺台 38 106.1 中央人民广播电台中国之声
（1）W-CDMA（FDD）：（UE／BS，ARFCN）
IMT2000：1920～1980／2110～2170，10562～10838 PCS1900：1850～1910/1930～1990， 9662～9938＆412＆437＆462＆487＆512＆537＆562＆587＆612＆637＆662＆687 DCS1800：1710～1785/1805～1880，9037～9388 （2）TD-SCDMA China：1785～1805，1880～1900，1900～1920，2010～2025，2300～2400 3GPP：1900～1920，2010～2015 （3）HSDPA：（UE／BS） IMT2000：1920～1980／2110～2170（832～870MHz） PCS1900：1850～1910／1930～1990 DCS1800：1710～1785／1805～1880 （4）IS95A／B：（MS／BS） US／Korea：824～849／869～894 Japan：887～925／832～870 US：1850～1910／1930～1990 Korea：1750～1780／1840～1870 （5）CDMA2000（1xRTT，1xEV-DO，1xEV-DV）：（MS／BS） IS95并增加 NMT450：411～483／421～493 GSM/GPRS/EDGE（UL/DL，ARFCN）： GSM450：450.4～457.6MHz／460.4～467.6MHz，259～293 GSM480：478.8～486MHz／488.8～496MHz，306～340 GSM750：777～792MHz／747～762MHz，438～511 GSM850：824～849MHz／869～894MHz，128～251 E-GSM：880～915MHz／925～960MHz，975～1023＆0～124 P-GSM：890～915MHz／935～960MHz，1～124 R-GSM：876～915MHz／921～960MHz，955～1023＆0～124 DCS：1710～1785MHz／1805～1880MHz，512～885 PCS：1850～1910MHz／1930～1990MHz，512～810 TETRA（MS／BS）： 380～390，410～420，450～460，870～915MHz／390～400，420～430，460～470，915～950MHz Bluetooth： 2400～2483.5MHz 802.11B：2.4～2.4835GHz 802.11G：2.4～2.4835GHz 802.11A／H／J： 4.9～5GHz（Japan） 5.03～5.09GHz（Japan) 5.15~5.35（UNII） 5.47～5.725GHz 5.725～5.825GHz（ISM，UNII） 802.15.3A：3.1～10.6GHz 802.16A：2～11GHz 802.16E：<5GHz 825-835MHz/870-880MHz 联通CDMA 885-915MHz/930-960MHz 联通GSM、移动GSM 1710-1725MHz/1805-1820MHz 移动DCS
一个最简单的程序让你理解多径信道 时变、多径是无线信道的特点，相信很多人在看了很多书之后，对无线信道感觉还是一头雾水。为什么多径导致频率选择性？为什么多普勒频移反映了信道的时变性？对这些问题感觉困惑的肯定大有人在。下面我们就用一个简单的不能再简单的程序一一解开你的困惑。 首先，我们先说一下程序模拟的场景。如图1所示。 图1 最简单的多径信道 假设在一条笔直的高速公路上一端安装了一个固定的基站，在另一端有一面完全反射电磁波的墙面，基站距离反射墙的距离为d 。移动台距离基站初始距离为r0。基站发射一个频率为f 的正弦信号，表示为cos(2*pi*f*t)。由于墙面的反射，移动台可以接收到2径信号，其中之一是从基站直接发射的信号，另一径是从反射墙反射过来的信号。 OK ，首先我们来看移动台静止的情况。显然，从基站发出的直射信号到达移动台需要的时间为r0/c （c 为光速），从反射墙反射过来的信号到达移动台所需要的时间为(d+d-r0)/c=(2d-r0)/c 。换句话说，在时刻t ，移动台分别接收到了从时刻(t-r0/c)基站发出的直射信号和从时刻t-(2d-r0)/c 基站发出的反射信号。我们知道，信号在传播的过程中要衰减，自由空间中，电磁波功率随距离r 按平方规律衰减，相应的电场强度(可以看成接收信号电压)随1/r 规律衰减。并且反射信号同直射信号的相位相反。所以，时刻t 移动台接收到的合成信号为 E(t)=0000cos(2**(/))cos(2**((2)/))2-----pi f t r c pi f t d r c r d r 减号体现了反射信号与直射信号的相位相反。 在r0处的接收信号会有什么特点？让我们把它画出来。下面是程序代码。 clear all f=1; %发射信号频率 v=0; %移动台速度，静止情况为0 c=3e8; %电磁波速度，光速 r0=3; %移动台距离基站初始距离 d=10; %基站距离反射墙的距离 t1=0.1:0.0001:10; %时间 E1=cos(2*pi*f*((1-v/c).*t1-r0/c))./(r0+v.*t1); E2=cos(2*pi*f*((1+v/c)*t1+(r0-2*d)/c))./(2*d-r0-v*t1);
无线通信各制式频段划分 GSM900频率划分与频点说明： 说明：1、EGSM为GSM扩展频段。能扩展频段的公司为中国移动，目前部分省市已经将使用频段扩展到EGSM频段。 2、GSM上行频段890-915MHZ，下行935-960MHZ。 DCS1800频率划分与频点说明： 说明：1、早起移动频段的上、下行的划分带宽为10MHZ（上行1710-1720MHZ,下行1805-1815MHZ），后将频段扩展为20MHZ。 2、虽然早期在频段规划中的全频段为上行1710-1785MHZ下行1805-1880MHZ，但在3G频段划分中将1755-1780MHZ，1850-1880MHZ重新划分为3G的扩展频段。 IS95 CDMA频率划分与频点说明： 说明：下行频率与上行频率一一对应，因IS95中工作频率带宽为1.23MHZ，故采用的频点间隔为41，考虑到频带保护，规划用频点为283，242，201，160，119，78和37。
我国3G频率划分： 一、WCDMA频点号与频率对应关系： 根据工信部规定，中国联通可用的频段 是1940-1955MHZ,2130-2145MHZ，上下行各15MHZ。相邻频率间隔5MHZ时，可用频率为3个。 载波频率是由UTRA绝对无线信道号指定的。 UTRA绝对无线频率信道号 根据可用频段和绝对无线频段信道号计算公式，中国联通可用的频率号见下表： 二、TD-SCDMA频点号与频率对应关系： 目前使用的TD频段为2010~2025MHZ，总共15M，每个频点是1.6M，这样每5M就是3个频点，前3个频点留作室内分布使用，后面6个用作室外基站使用。第一个频点前面和第九个频点后面留有0.2M的保护频带，室内频点和室外频点之间也有0.2M的保护频带，这样第一个频点就是2010.2~2011.8，中心频点是2011，换算为频点号就是用中心频率乘以5，即10055，其他类推。(与WCDMA方法相同，只是频率不同) 三、CDMA2000频点号与频率对应关系：
手机通信制式频率和信道换算总结 一、WCDMA 根据工信部规定，中国联通可用的频段是1940MHz-1955MHz(上行)、2130MHz -2145MHz(下行)，上下行各15MHz。 WCDMA的频点称为UARFCN（UTRA Absolute Radio Frequency Channel Number，UTRA绝对频点号）。 2.1GHz频段上行频点号为9612～9888，下行频点号为10562～10838，频点除以5就可以得到频点中心对应的频率值（以MHz为单位）。每个频点间隔为200kHz，与GSM系统兼容。 当然每个频点的带宽远超过200kHz，这与CDMA的频点编号方式类似。 目前联通WCDMA系统下行第一频点号为10713（中心频率2142.6MHz），第二频点号为10688，第三频点号为10663。 上行频点号分别为9763（中心频率1952.6MHz）、9738以及9713。 二、GSM
GSM多址方式：TDMA（时分多址） GSM双工方式：FDD（频分双工） GSM占用带宽：上下行各25MHz（上下行共用以FDD方式工作）GSM上下行频率隔离：45MHz GSM信道间隔：200KHz 移动占用带宽：上下行各19 MHz 上行：890MHz ~909MHz 下行：935MHz ~954MHz （1 ~ 95） 联通用带宽：上下行各6 MHz 上行：909MHz ~915MHz 下行：954MHz ~960MHz （95 ~ 124） GSM一般换算公式：
信道→频率：上行：890+CH×0.2=F上行（MHz） 下行：935+CH×0.2=F下行（MHz） 频率→信道：上行：（F上行-890）×5= CH 下行：（F下行-935）×5= CH GSM工程算法： 低端信道号（即移动较低频率点信道号）的算法：可采用一般换算公式 高端信道号（即联通或移动较较高频率点信道号）算法： 频率→信道：下行：（F下行-954）×5+95= CH 上行：（F上行-909）×5+95= CH 信道→频率：下行：[（CH - 95）×0.2]+954=F下行 上行：F下行–45= F上行 注：GSM中95频点为保护频点，无委规定联通、移动均不能占用，因此该频点内信号较为干净如做模拟测试可考虑采用该频点。 三、DCS信道与频率的换算 DCS双工方式：FDD（频分双工）
