核电站用1E级电缆按核电站电气系统设备的安全类别分为三类：K1、K2、K3。安全类别K1、K2、K3类有如下定义：
K1类电动执行机构。安装在核反应堆安全壳以内，在正常环境条件下和在SL2（安全停堆地震）载荷以下及在事故期间或事故之后仍能执行其规定的功能。
K2类电动执行机构。安装在核反应堆安全壳以内，在正常环境条件下和在SL2（安全停堆地震）载荷下仍能执行其规定的功能。
K3类电动执行机构。安装在核反应堆安全壳以外，在正常环境条件下和在SL2（安全停堆地震）载荷下仍能执行其规定的功能。
三类电缆的运行环境差别很大，其中K1类的运行环境最恶劣，对电缆的性能要求也最为苛刻，必须通过模拟冷却剂跑失事故（LOCA）试验才可以投入运行。根据电缆的实际运行环境，核电站发生LOCA时，安全壳（ContainmentVessel）内外的电缆都将会受到严峻考验。有人认为，安装在核反应堆厂房内的电缆都应进行模拟LOCA试验；其次，只有能够生产1E级K1类电缆，才能够证明该电缆厂家完全具备了生产核级电缆的能力，电缆的结构设计和性能指标的制定最好根据反应堆厂房和核辅助厂房两个运行环境的具体条件进行确定。
1、试验内容
（1）电缆基本性能的型式试验；
（2）电缆应能通过IEEE383规定的成束电缆垂直燃烧试验；
（3）烟浓度试验；
（4）成品电缆护套材料燃烧时释放气体的试验；
（5）电力电缆电老化试验；
（6）绝缘和护套材料的长期耐热性评定试验；
（7）等效50年运行的热老化模拟试验；
（8）等效50年运行的放射线照射老化模拟试验；
（9）模拟抗震试验；
（10）等效50年运行LOCA时的放射线照射试验、模拟LOCA试验（高温、高压的水蒸汽）；
（11）性能检查试验。
其中，(1)~(3)为型式试验，(7)~(10)为环境模拟试验，(8)和(10)两项试验都是经过第7项试验后进行的。性能检查试验包括电压试验、燃烧试验、绝缘和护套的抗拉强度、断裂伸长率的测量等。对运行环境的具体条件进行确定。
2、试验方法
a.电力电缆5000h电老化试验
电力电缆应通过5000h的电老化试验，试验按lEC60502规定进行测试。试验条件为:
（1）电缆试样的长度：不小于30m；
（2）施加电压：相与相之间施加电压2（μ为电缆导体间的额定工频电压）；
（3）施加电流：电流通过电缆，要使导体温度达到95~100℃；
（4）一个循环的持续时间：8h加热，然后16h冷却；
（5）试验持续时间不少于5000h（即209个温度循环)。
试验结果：试验期间电缆应不击穿。
试验电压和试验时间是依据电缆绝缘的寿命指数n来确定的，并留有一定的安全裕度，电老化寿命方程式为：Unt=C[(1)式中，U为电缆上施加的电压；n为寿命指数；t为电击穿时间；C为常数(与结构等有关)]。
若采用的交联聚乙烯的寿命指数n≥9，核电站要求电缆使用寿命为50年，可利用式(1)来推算电压与时间的关系。例如：工作电压U=10kV，则要求工作时间t=348000h(50年)；试验电压=20kV，则要求试验时间=5000h。
将上述参数代入式（1）可得：
求解可得n=6.45，小于9，说明该试验方法有安全裕度。
b.绝缘和护套材料的长期耐热性评定试验
根据IEC60216标准和IEEE383-74标准推荐用于非金属材料加速老化规律的数学模型为阿伦纽斯(Arrhenius)经验推算公式:Inτ=ab/T（2）中，τ为产品在温度T条件下工作的寿命(h)；T为工作温度(K)；a，b为待定系数。
式（2）己应用了几十年，很多情况下验证有效。在设定的工作温度下，通过试验和推导，可计算出待定系数a和b，然后利用式(2)可算出寿命τ，若τ的数值大于期望值，也就满足了设计寿命要求。
（1）试验温度和时间的确定。常规老化试验为135℃,168h，因此可确定135℃为最低试验温度。试验方案参考IEC60216"确定热老化试验程序和!评定试验结果的一般规程”和IEEE383标准。寿命评定试验温度的每个级差取15℃，共有4个试验温度点，最高试验温度为180℃。试验时间延续到5000h左右。
（2）寿命终止参数的选择。绝缘材料热老化过程中有两个特征参数，即抗张强度和断裂伸长率，在本试验过程中，断裂伸长率的下降速率比抗张强度快，故取断裂伸长率作为寿命评定参数。按电缆敷设弯曲半径计算，绝缘实际伸长率不超过10％。测得试样原始断裂伸长率为160％,假设取断裂伸长率保留率50%作为寿命终止点，此时断裂伸长率仍有80％，对运行中电缆有足够的安全系数。
（3）数据处理及寿命推算。按IEC60216-1则及相关数学原理处理，先应用作图法，根据假设的寿命终止点绘出Arrhenius曲线图。同时计算出待定系数a，b,确定试验材料的温度与寿命关系式，当90℃时计算寿命值不小于50年时，材料即判定为具有50年合格寿命。
c.等效50年运行的热老化模拟试验
根据IEEE383-74标准，成品电缆样品的热老化模拟试验使用Arrhenius技术制定的数据，在一定温度和时间内将电缆放置在空气循环烘箱内来进行模拟试验。
绝缘和护套材料热特性数据应建立在热寿命评定结果的基础上。将己确立的材料具有50年使用寿命的Arrhenius曲线图和温度与寿命关系式，作为确定成品电缆样品运行老化模拟试验数据的依据。
已经确立的Arrhenius曲线图和温度与寿命关系式，是在材料的断裂伸长率保留率为50%时的假定寿命终止点，成品电缆样品等效50年运行热老化模拟试验应选择在90℃时，假定寿命终止前的一个点。在Arrhenius曲线图中，根据式(2)
和己知的斜率，建立新的曲线和温度与时间关系式来选择模拟试验的温度和时间。
d.等效50年运行的放射线照射老化模拟试验
辐射试验的成品电缆样品应经过等效50年运行的热老化模拟试验。等效50年运行的辐射老化模拟试验以C60作为放射源，辐射的速率不大于1.0×104Gy／h 辐射剂量为2.5×105Gy，满足电缆在核辅助厂房和反应堆厂房中正常辐射剂量环境条件的耐辐射性能要求。
e.模拟抗震试验
电缆样品缠绕直径20D(D为电缆外径)的试验圆柱体至少一圈，再反方向重复此过程，为一个循环，共二个循环。缠绕循环后，将绕在圆柱体上的试样放入加热至电缆额定运行温度的烘箱中24h，冷却后进行规定的性能检查试验。
f.等效
50年运行LOCA时的放射线照射试验、模拟LOCA试验(高温、高压水蒸汽下暴露)
LOCA(Lossofcoolantaccident)是冷却剂跑失事故，在轻水反应堆中也称为失水事故。无论是在沸水堆(BWR)还是在压水堆（PWR)体系中，山于管道渗漏或其它原因，冷却剂跑失事故有时会发生。在这种情况下的电缆，无论是在安全壳内或外，都要受到严峻的考验，即承受不同程度的高温、高压，化学物质喷射和史大剂量的γ线照射。只有通过这种模拟LOCA条件试验的电缆才能安全使用在核电站。因此，反应堆厂房内的电缆，无论在安全壳内还是在安全壳外都应进行LOCA试验。
g.性能检查试验
性能检查试验包括耐压试验、燃烧试验、绝缘电阻、绝缘和护套的抗张强度、断裂伸长率的测试，其中绝缘电阻、抗张强度和断裂伸长率测试仅作参考。
耐压试验：将样品弯曲，其弯曲直径为样品中电缆直径的40倍，然后以
3.15kV/min梯度施加电压，持续5min，电缆应不击穿。
五大类电线电缆要通过哪些检测 我国电线电缆产品质量偏低 某机构曾对国内电线电缆进行过调查，结果显示，生产企业中通过ISO9000认证的，其电线电缆所能达到的合格率也都在90%以下，而那些没有通过认证的小规模电线电缆生产企业，其产品合格率甚至都达不到30%。据该质检机构出具的调查报告上显示，市面上的各个专营店所销售的电线电缆，其整体合格率大体在70%左右，那些规模较小的五金店，其销售的电线电缆的合格率甚至达不到10%。国内的电线电缆质量状况令人堪忧。 ·电线电缆产品主要分为五大类 1、裸电线及裸导体制品 本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。 2、电力电缆
本类产品主要特征是：在导体外挤（绕）包绝缘层，如架空绝缘电缆，或几芯绞合（对应电力系统的相线、零线和地线），如二芯以上架空绝缘电缆，或再增加护套层，如塑料/橡套电线电缆。主要的工艺技术有拉制、绞合、绝缘挤出（绕包）、成缆、铠装、护层挤出等，各种产品的不同工序组合有一定区别。产品主要用在发、配、输、变、供电线路中的强电电能传输，通过的电流大（几十安至几千安）、电压高（220V至500kV及以上）。 3、电气装备用电线电缆 该类产品主要特征是：品种规格繁多，应用范围广泛，使用电压在1kV及以下较多，面对特殊场合不断衍生新的产品，如耐火线缆、阻燃线缆、低烟无卤/低烟低卤线缆、防白蚁、防老鼠线缆、耐油/耐寒/耐温/耐磨线缆、医用/农用/矿用线缆、薄壁电线等。 4、通讯电缆及光纤 随着近二十多年来，通讯行业的飞速发展，产品也有惊人的发展速度。从过去的简单的电话电报线缆发展到几千对的话缆、同轴缆、光缆、数据电缆，甚至组合通讯缆等。该类产品结构尺寸通常较小而均匀，制造精度要求高。 5、电磁线（绕组线）
一电缆型号-电线电缆规格型号-屏蔽电缆型号- 控制电缆型号- 通信电缆型号-矿用通信电缆型号- 铠装电缆规格型号 1) 类别：H ——市内通信电缆 HP ——配线电缆 HJ ――局用电缆 (2)绝缘：Y――实心聚烯烃绝缘 YF――泡沫聚烯烃绝缘 YP ――泡沫/实心皮聚烯烃绝缘 ( 3)内护层：A ――涂塑铝带粘接屏蔽聚乙烯护套 S――铝，钢双层金属带屏蔽聚乙烯护套 V――聚氯乙烯护套 ( 4)特征：T ――石油膏填充 G 咼频隔离 C——自承式 (5)外护层：23 ――双层防腐钢带绕包销装聚乙烯外被层 33 ――单层细钢丝铠装聚乙烯被层 43 ――单层粗钢丝铠装聚乙烯被层 53 ――单层钢带皱纹纵包铠装聚乙烯外被层 553 ――双层钢带皱纹纵包铠装聚乙烯外被层 2) BV 铜芯聚氯乙烯绝缘电线； BLV 铝芯聚氯乙烯绝缘电线；
BVV 铜芯聚氯乙烯绝缘聚氯乙烯护套电线； BLVV 铝芯聚氯乙烯绝缘聚氯乙烯护套电线； BVR 铜芯聚氯乙烯绝缘软线； RV 铜芯聚氯乙烯绝缘安装软线； RVB 铜芯聚氯乙烯绝缘平型连接线软线； BVS 铜芯聚氯乙烯绝缘绞型软线； RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套软线； BYR 聚乙烯绝缘软电线； BYVR 聚乙烯绝缘聚氯乙烯护套软线； RY 聚乙烯绝缘软线； RYV 聚乙烯绝缘聚氯乙烯护套软线 3) 电缆的型号由八部分组成： 一、用途代码－不标为电力电缆，K 为控制缆，P 为信号缆； 二、绝缘代码—Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯 三、导体材料代码－不标为铜，L 为铝； 四、内护层代码—Q 铅包，L 铝包，H 橡套，V 聚氯乙稀护套 五、派生代码—D 不滴流，P 干绝缘； 六、外护层代码 七、特殊产品代码—TH 湿热带，TA 干热带； 八、额定电压—单位KV 有关电缆型号的问题 1、SYV :实心聚乙烯绝缘射频同轴电缆 2、SYWV（Y）：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、
核电站电缆材料的性能低烟无卤阻燃性 核电站用电缆的绝缘和护套材料必须采用低烟、无毒、无腐蚀性的无卤阻燃电缆，如热塑阻燃无卤素或交联阻燃无卤素材料，才能满足特殊的核安全要求。无卤电缆在发生火灾时，燃烧释放的烟雾量很低，不带毒性及腐蚀性，其阻燃成分可有效发挥阻燃作用，不会使电缆成为火焰蔓延的通道。无卤阻燃电缆的主要技术特性有:(1)核电站用电缆烟的总累积量Dm<150;(2)无毒性及腐蚀性，即电缆燃烧不析出HCI和CO;(3)具有阻燃性，聚合物的阻燃性通常用氧指数(0I)法来评定，一般OI≥28。 耐环境性 核电站电缆用材料必须具有耐环境性，即耐热性、耐辐照性和耐LOCA性。 (1)耐热性由于核电站电缆常在高温环境下工作，高温电缆。因此它们需要具有长期耐热使用性能，要选用耐热性满足要求的聚合物，并可让电缆具有40年以上的使用寿命。 (2)耐辐照性(缓和环境，严酷环境)核电站用电缆受到大量射线时会使绝缘和护套材料变脆，力学性能变差。因此，作为核电站电缆用的绝缘和护套材料，必须具有优良的耐辐照性。各种不同的高聚物，其耐辐照性能不同。人们通常在高聚物里添加抗辐照剂，改进其耐辐照性能。 (3)耐LOCA性核电站中，通常将冷却剂损失事故(Lossofcoolingaccident,LOCA)和高能管破裂事故(Highenergylinebreak,HELB)统称LOCA。在发生LOCA/HELB时，电缆会受到高温高压蒸汽的冲击和腐蚀性化学药剂的作用，并且要受到比正常运行情况下更高剂量的射线辐射。因此，核电站电缆应具有耐LOCA性。 国内核电站电缆的研究现状 核电站电缆主要采用聚乙烯作主料。如采用乙烯-乙酸乙烯酯共聚物制备的核电站IE级电缆材料，该电缆具有较好的机械及加工性能、耐高温、燃烧时不易滴落等优点。利用乙烯～乙酸乙烯酯共聚物40～85%，乙丙胶和硅橡胶15%～60%，研制成一种硅烷交联聚烯烃电缆，该技术不但使用温度范围可达-70～125℃，而且耐低温性能也得到较大改善．可以承受最低-70℃的低温，耐热等级也由9O℃提高到125℃，在电缆承载能力或负载相同情况下，延长了使用寿命，电缆可用于1OkV及以下电缆作绝缘护套，特别适用于移动式电缆或柔软连接系统。王乐以乙烯一乙酸乙烯酯共聚物(EVA)、线性低密度聚乙烯(LLDPE)、有机硅(ZD)、氢氧化铝(ATH)、氢氧化镁(MH)、有机硅粉为原料，EVA与LLDPE按比例混
常见的电缆电线种类及工程知识 1、常用的电线、电缆按用途分有哪些种类？ 答：按用途可分为裸导线、绝缘电线、耐热电线、屏蔽电线、电力电缆、控制电缆、通信电缆、射频电缆等。 2、绝缘电线有哪几种？ 答：常有的绝缘电线有以下几种：聚氯乙烯绝缘电线、聚氯乙烯绝缘软线、丁腈聚氯乙烯混合物绝缘软线、橡皮绝缘电线、农用地下直埋铝芯塑料绝缘电线、橡皮绝缘棉纱纺织软线、聚氯乙烯绝缘尼龙护套电线、电力和照明用聚氯乙烯绝缘软线等。 3、电缆桥架适合于何种场合？ 答：电缆桥架适用于一般工矿企业室内外架空敷设电力电缆、控制电缆，亦可用于电信、广播电视等部门在室内外架设。 4、电缆附件有哪些？ 答：常用的电附件有电缆终端接线盒、电缆中间接线盒、连接管及接线端子、钢板接线槽、电缆桥架等。 5、什么叫电缆中间接头？ 答：连接电缆与电缆的导体、绝缘屏蔽层和保护层，以使电缆线路连接的装置，称为电缆中间接头。
电缆的型号由八部分组成： 一、用途代码－不标为电力电缆，K为控制缆，P为信号缆； 二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯 三、导体材料代码－不标为铜，L为铝； 四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套 五、派生代码－D不滴流，P干绝缘； 六、外护层代码 七、特殊产品代码－TH湿热带，TA干热带； 八、额定电压－单位KV 有关电缆型号的问题 1、SYV：实心聚乙烯绝缘射频同轴电缆 2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程 SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯） 3、RVV护套线、RVVP屏蔽线信号控制电缆适用于楼宇对讲、防盗报警、消防、自动抄表等工程 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯 用途：仪器、仪表、对讲、监控、控制安装 4、RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号 5、KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量 6、RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明 7、AVVR聚氯乙烯护套安装用软电缆
核电站用1E级电缆按核电站电气系统设备的安全类别分为三类：K1、K2、K3。安全类别K1、K2、K3类有如下定义： K1类电动执行机构。安装在核反应堆安全壳以内，在正常环境条件下和在SL2（安全停堆地震）载荷以下及在事故期间或事故之后仍能执行其规定的功能。 K2类电动执行机构。安装在核反应堆安全壳以内，在正常环境条件下和在SL2（安全停堆地震）载荷下仍能执行其规定的功能。 K3类电动执行机构。安装在核反应堆安全壳以外，在正常环境条件下和在SL2（安全停堆地震）载荷下仍能执行其规定的功能。 三类电缆的运行环境差别很大，其中K1类的运行环境最恶劣，对电缆的性能要求也最为苛刻，必须通过模拟冷却剂跑失事故（LOCA）试验才可以投入运行。根据电缆的实际运行环境，核电站发生LOCA时，安全壳（ContainmentVessel）内外的电缆都将会受到严峻考验。有人认为，安装在核反应堆厂房内的电缆都应进行模拟LOCA试验；其次，只有能够生产1E级K1类电缆，才能够证明该电缆厂家完全具备了生产核级电缆的能力，电缆的结构设计和性能指标的制定最好根据反应堆厂房和核辅助厂房两个运行环境的具体条件进行确定。 1、试验内容 （1）电缆基本性能的型式试验； （2）电缆应能通过IEEE383规定的成束电缆垂直燃烧试验； （3）烟浓度试验； （4）成品电缆护套材料燃烧时释放气体的试验； （5）电力电缆电老化试验； （6）绝缘和护套材料的长期耐热性评定试验； （7）等效50年运行的热老化模拟试验； （8）等效50年运行的放射线照射老化模拟试验； （9）模拟抗震试验；
（10）等效50年运行LOCA时的放射线照射试验、模拟LOCA试验（高温、高压的水蒸汽）； （11）性能检查试验。 其中，(1)~(3)为型式试验，(7)~(10)为环境模拟试验，(8)和(10)两项试验都是经过第7项试验后进行的。性能检查试验包括电压试验、燃烧试验、绝缘和护套的抗拉强度、断裂伸长率的测量等。对运行环境的具体条件进行确定。 2、试验方法 a.电力电缆5000h电老化试验 电力电缆应通过5000h的电老化试验，试验按lEC60502规定进行测试。试验条件为: （1）电缆试样的长度：不小于30m； （2）施加电压：相与相之间施加电压2（μ为电缆导体间的额定工频电压）； （3）施加电流：电流通过电缆，要使导体温度达到95~100℃； （4）一个循环的持续时间：8h加热，然后16h冷却； （5）试验持续时间不少于5000h（即209个温度循环)。 试验结果：试验期间电缆应不击穿。 试验电压和试验时间是依据电缆绝缘的寿命指数n来确定的，并留有一定的安全裕度，电老化寿命方程式为：Unt=C[(1)式中，U为电缆上施加的电压；n为寿命指数；t为电击穿时间；C为常数(与结构等有关)]。 若采用的交联聚乙烯的寿命指数n≥9，核电站要求电缆使用寿命为50年，可利用式(1)来推算电压与时间的关系。例如：工作电压U=10kV，则要求工作时间t=348000h(50年)；试验电压=20kV，则要求试验时间=5000h。 将上述参数代入式（1）可得： 求解可得n=6.45，小于9，说明该试验方法有安全裕度。 b.绝缘和护套材料的长期耐热性评定试验
2013年第四季度，共抽查了河北、辽宁、江苏、浙江、安徽、山东、河南、湖北、广东、四川、新疆等11个省、自治区935家企业生产的936批次电缆电线产品。 本次抽查依据GB/T 5023.5-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线）》、JB/T 8734.3-1998《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第3部分：连接用软电线》、JB/T 8734.3-2012《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第3部分：连接用软电线和软电缆》等标准规定的要求，对电缆电线产品的聚氯乙烯绝缘软电缆电线产品的绝缘平均厚度、绝缘最薄处厚度、护套平均厚度、护套最薄处厚度、导体电阻、绝缘线芯电压试验、成品电缆电压试验、绝缘电阻、绝缘老化前抗张强度、绝缘老化前断裂伸长率、绝缘老化后抗张强度、绝缘老化后抗张强度、绝缘老化后断裂伸长率、绝缘老化后断裂伸长率变化率、绝缘失重试验、护套老化前抗张强度、护套老化前断裂伸长率、护套老化后抗张强度、护套老化后抗张强度变化率、护套老化后断裂伸长率中间值、护套老化后断裂伸长率变化率、护套失重2013年第四季度，共抽查了河北、辽宁、江苏、浙江、安徽、山东、河南、湖北、广东、四川、新疆等11个省、自治区935家企业生产的936批次电缆电线产品。
本次抽查依据GB/T 5023.5-2008《额定电压450/750V及以下聚氯乙烯绝缘电缆第5部分：软电缆（软线）》、JB/T 8734.3-1998《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第3部分：连接用软电线》、JB/T 8734.3-2012《额定电压450/750V及以下聚氯乙烯绝缘电缆电线和软线第3部分：连接用软电线和软电缆》等标准规定的要求，对电缆电线产品的聚氯乙烯绝缘软电缆电线产品的绝缘平均厚度、绝缘最薄处厚度、护套平均厚度、护套最薄处厚度、导体电阻、绝缘线芯电压试验、成品电缆电压试验、绝缘电阻、绝缘老化前抗张强度、绝缘老化前断裂伸长率、绝缘老化后抗张强度、绝缘老化后抗张强度、绝缘老化后断裂伸长率、绝缘老化后断裂伸长率变化率、绝缘失重试验、护套老化前抗张强度、护套老化前断裂伸长率、护套老化后抗张强度、护套老化后抗张强度变化率、护套老化后断裂伸长率中间值、护套老化后断裂伸长率变化率、护套失重试验、绝缘热冲击试验、护套热冲击试验、绝缘热稳定试验、护套热稳定试验、曲挠试验、不延燃试验、标志内容等29个项目进行了检验。 抽查发现83批次产品不符合标准的规定，涉及到绝缘平均厚度、绝缘最薄处厚度、护套平均厚度、护套最薄处厚度、导体电阻、曲挠试验、绝缘失重试验、护套失重试验、绝缘老化
电线电缆分类详细介绍 来源：本站更新时间:2010-11-24 15:49:57 浏览量：118 电线电缆是指用于电力、通信及相关传输用途的材料。“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。 电线电缆主要包括裸线、电磁线及电机电器用绝缘电线、电力电缆、通信电缆与光缆。 电线电缆命名 电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？ 电线电缆产品的命名有以下原则： 1、产品名称中包括的内容 (1)产品应用场合或大小类名称 (2)产品结构材料或型式； (3)产品的重要特征或附加特征 基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。 2、结构描述的顺序 产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。 3、简化 在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。 案例： 额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆 (太长了！) “额定电压8.7/15kV”——使用场合/电压等级 “阻燃”——强调的特征 “铜芯”——导体材料 “交联聚乙烯绝缘”——绝缘材料 “钢带铠装”——铠装层材料及型式(双钢带间隙绕包) “聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料) “电力电缆”——产品的大类名称 与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见下面的说明。 型号 电线电缆的型号组成与顺序如下： [1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征] 1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。 型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T省写，但

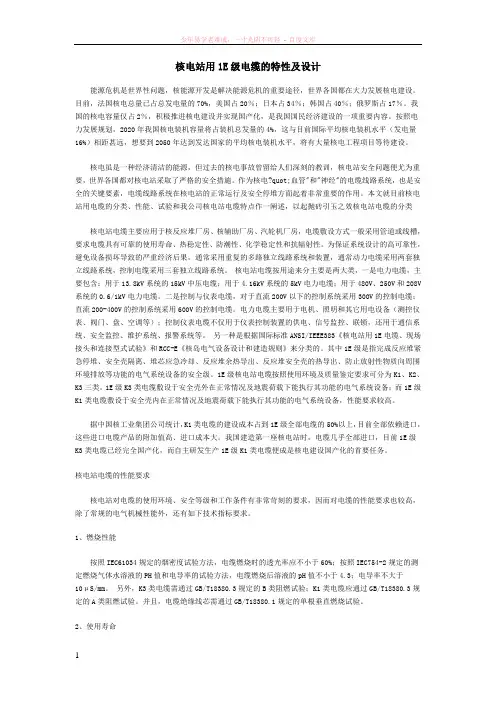

核电站用1E级电缆的特性及设计 能源危机是世界性问题，核能源开发是解决能源危机的重要途径，世界各国都在大力发展核电建设。目前，法国核电总量已占总发电量的70%，美国占20％；日本占34％；韩国占40％；俄罗斯占17％。我国的核电容量仅占2％，积极推进核电建设并实现国产化，是我国国民经济建设的一项重要内容。按照电力发展规划，2020年我国核电装机容量将占装机总发量的4%，这与目前国际平均核电装机水平（发电量16%）相距甚远，想要到2050年达到发达国家的平均核电装机水平，将有大量核电工程项目等待建设。 核电虽是一种经济清洁的能源，但过去的核电事故曾留给人们深刻的教训，核电站安全问题便尤为重要，世界各国都对核电站采取了严格的安全措施。作为核电?quot;血管"和"神经"的电缆线路系统，也是安全的关键要素，电缆线路系统在核电站的正常运行及安全停堆方面起着非常重要的作用。本文就目前核电站用电缆的分类、性能、试验和我公司核电站电缆特点作一阐述，以起抛砖引玉之效核电站电缆的分类 核电站电缆主要应用于核反应堆厂房、核辅助厂房、汽轮机厂房，电缆敷设方式一般采用管道或线槽，要求电缆具有可靠的使用寿命、热稳定性、防潮性、化学稳定性和抗辐射性。为保证系统设计的高可靠性，避免设备损坏导致的严重经济后果，通常采用重复的多路独立线路系统和装置，通常动力电缆采用两套独立线路系统，控制电缆采用三套独立线路系统。核电站电缆按用途来分主要是两大类，一是电力电缆，主要包含：用于13.8kV系统的15kV中压电缆；用于4.16kV系统的5kV电力电缆；用于480V、250V和208V 系统的0.6/1kV电力电缆。二是控制与仪表电缆，对于直流200V以下的控制系统采用300V的控制电缆；直流200-400V的控制系统采用600V的控制电缆。电力电缆主要用于电机、照明和其它用电设备（测控仪表、阀门、盘、空调等）；控制仪表电缆不仅用于仪表控制装置的供电、信号监控、联锁，还用于通信系统、安全监控、维护系统、报警系统等。另一种是根据国际标准ANSI/IEEE383《核电站用1E电缆、现场接头和连接型式试验》和RCC-E《核岛电气设备设计和建造规则》来分类的。其中1E级是指完成反应堆紧急停堆、安全壳隔离、堆芯应急冷却、反应堆余热导出、反应堆安全壳的热导出、防止放射性物质向周围环境排放等功能的电气系统设备的安全级。1E级核电站电缆按照使用环境及质量鉴定要求可分为K1、K2、K3三类。1E级K3类电缆敷设于安全壳外在正常情况及地震荷载下能执行其功能的电气系统设备；而1E级K1类电缆敷设于安全壳内在正常情况及地震荷载下能执行其功能的电气系统设备，性能要求较高。 据中国核工业集团公司统计，K1类电缆的建设成本占到1E级全部电缆的50%以上，目前全部依赖进口，这些进口电缆产品的附加值高、进口成本大。我国建造第一座核电站时，电缆几乎全部进口，目前1E级 K3类电缆已经完全国产化，而自主研发生产1E级K1类电缆便成是核电建设国产化的首要任务。 核电站电缆的性能要求 核电站对电缆的使用环境、安全等级和工作条件有非常苛刻的要求，因而对电缆的性能要求也较高，除了常规的电气机械性能外，还有如下技术指标要求。 1、燃烧性能 按照IEC61034规定的烟密度试验方法，电缆燃烧时的透光率应不小于60%；按照IEC754-2规定的测定燃烧气体水溶液的PH值和电导率的试验方法，电缆燃烧后溶液的pH值不小于4.3；电导率不大于 10μS/mm。另外，K3类电缆需通过GB/T18380.3规定的B类阻燃试验；K1类电缆应通过GB/T18380.3规定的A类阻燃试验。并且，电缆绝缘线芯需通过GB/T18380.1规定的单根垂直燃烧试验。 2、使用寿命
