接地距离保护须与零序电流保护共同配合才能构成完整的接地保护
一、在大短路电流接地系统中发生接地故障后,就有零序电流、零序电压和零序功率出现,利用这些电气量构成保护接地短路的继电保护装置统称为零序保护。三相星形接线的过电流保护虽然也能保护接地短路,但其灵敏度较低,保护时限较长。采用零序保护就可克服此不足,这是因为:正常运行和发生相间短路时,不会出现零序电流和零序电压,因此零序保护的动作电流可以整定得较小,这有利于提高其灵敏度;Y/△接线降压变压器,△侧以后的故障不会在Y侧反映出零序电流,所以零序保护的动作时限可以不必与该种变压器以后的线路保护相配合而取较短的动作时限。1.当电流回路断线时,可能造成保护误动作。这是一般较灵敏的保护的共同弱点,需要在运行中注意防止。就断线机率而言,它比距离保护电压回路断线的机率要小得多。如果确有必要,还可以利用相邻电流互感器零序电流闭锁的方法防止这种误动作2.当电力系统出现不对称运行时,也要出现零序电流,例如变压器三相参数不同所引起的不对称运行,单相重合闸过程中的两相运行,三相重合闸和手动合闸时的三相断路器不同期,母线倒闸操作时断路器与隔离开关并联过程或断路器正常环并运行情况下,由于隔离开关或断路器接触电阻三相不一致而出现零序环流,以及空投变压器时产生的不平衡励磁涌流,特别是在空投变压器所在母线有中性点接地变压器在运行中的情况下,可能出现较长时间的不平衡励磁涌流和直流分量等等,都可能使零序电流保护启动.另外，零序保护一般分为三段或四段。零序保护的II 段是与保护安装处相邻线路零序保护的I 段相配合整定的，它不仅能保护本线路的全长，而且可以延伸至相邻线路
二、距离保护是反映短路点至保护安装处距离长度的，动作时限是随短路点距离而变的阶段特性，当短路电流大于精工电流时，保护范围与通过保护的电流大小无关。距离保护测量的是阻抗值。距离保护一段不受系统运行方式变化影响。其余各段受运行方式变化影响也较小，躲开负荷电流的能力较大，因而它对运行方式的适应能力较强。当电流电压保护不能满足要求时，可采用距离保护，通常距离保护都是成套使用的，其中一、二段担任主保护段，三段担任后备保护段。也有四段式的保护或二段式的保护。其实零序保护和距离保护只能从定义上区分，零序保护的灵敏度高一些。假如相间短路零序保护就不会动作，这时距离保护会动作，但是在三相电流不平衡时距离保护就不会动作，零序保护动作，只能说零序保护和距离保护互相配合，使线路保护更完善。也就是说零序保护和距离保护的动作方式不一样，零序保护动作于电流(零序方向保护、和零序功率保护需要与零序电压相配合），距离保护动作与线路的阻抗大小，与电压和电流共同影响阻抗的大小，也就是说电流大但是阻抗只不一定小，距离保护和安装保护的距离有关。零序保护只反映电流的大小。
三、接地距离和相间距离是距离保护的两种分类，前者保护的是接地短路，后者保护的是相间短路。两者的区别在于故障环的选取不同，也就是测量阻抗的计算方法（计算表达式）上不同。

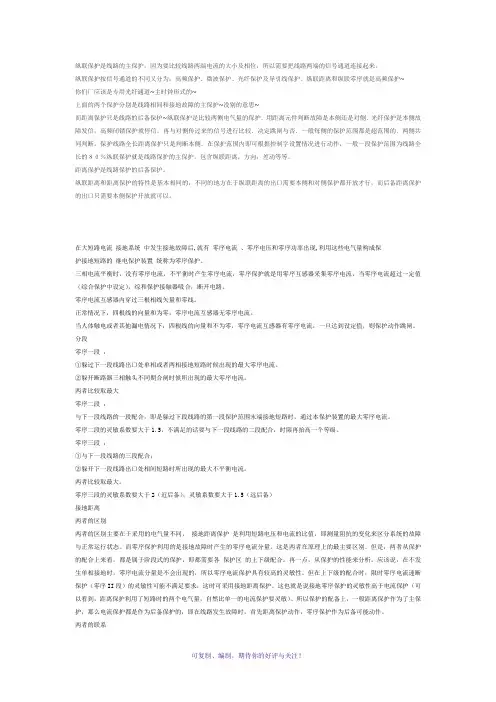

两者的区别主要在于采用的电气量不同，接地距离保护是利用短路电压和电流的比值，即测量阻抗的变化来区分系统的故障与正常运行状态。而零序保护利用的是接地故障时产生的零序电流分量。这是两者在原理上的最主要区别。但是，两者从保护的配合上来看，都是属于阶段式的保护，即都需要各保护区的上下级配合。再一点，从保护的性能来分析。应该说，在不发生单相接地时，零序电流分量是不会出现的，所以零序电流保护具有较高的灵敏性。但在上下级的配合时，限时零序电流速断保护（零序II段）的灵敏性可能不满足要求，这时可采用接地距离保护。这也就是说接地零序保护的灵敏性高于电流保护（可以看到，距离保护利用了短路时的两个电气量，自然比单一的电流保护要灵敏）。所以保护的配备上，一般距离保护作为了主保护，那么电流保护都是作为后备保护的，即在线路发生故障时，首先
距离保护动作，零序保护作为后备可能动作。
四、接地距离保护的最大优点是瞬时段的保护范围固定，受系统运行方式变化影响，还可以比较容易获得有较短延时和足够灵敏度的第二段接地保护。二、三段保护受系统运行方式变化影响也较小，特别适合于短线路一、二段保护。最大缺点是接地距离三段保护难以反映高阻抗接地故障，可能会出现拒动。对短线路说来，一种可行的接地保护方式是用接地距离保护一、二段再之以完整的零序电流保护。两种保护各自配合整定，各司其责：接地距离保护用以取得本线路的瞬时保护段和有较短时限与足够灵敏度的全线第二段保护；零序电流保护则以保护高电阻故障为主要任务，保证与相邻线路的零序电流保护间有可靠的选择性。
第三章 中性点直接接地系统的零序电流保护 一、零序电流保护及其在系统中的作用 不对称短路的计算相当于在短路点增加了一个额外附加阻抗的三相短路如下: 可见零序电流的大小与系统运行方式有关。但零序电流在零序网罗中的分布只与零序网络的结构以及变压器中性点接地的数目和位置有关。 图3-31（ b ）为其短路计算的零序等效网络。 在零序等效网络中，零序电流看成是故障点F 出现一个零序电压U F0产生的，其方向取由母线流向故障点为正。零序电压的方向采用线路高于大地的电压为正。这样，A 母线的零序是电压表示为。 11)(oT o oA Z I U ? ?-= （3-48） 该处零序电压与零序电流之间的相位差是由Z 0T1的阻抗角决定的，与线路的零序阻抗无关，线路两端零序功率方向实际上都是由线路流向母线，与正序功率的方向相反
利用零序分量构成线路接地短路的继电保护装置，由于工作原理与结构简单，不受负荷电流影响，保护范围比较稳定，正确动作率高达97%等优点，在我国大接地电流系统的不同电压等级电网的线路上，广泛装设带方向性和不带方向性的多段式零序电流保护，作为反应接地短路的基本保护。 二、中性点直接接地系统变压器中性点接地原则 中性点直接接地系统发生接地短路时，线路上零序电流的大小和分布，主要决定于电网中线路的零序阻抗和中性点接地变压器的零序阻抗以及中性点接地变压器的数目和位置，对于变压器中性点接地的原则： （1）发电厂及变电站低压侧有电源的变压器，若变电站中只有单台变压器运行，其中性点应接地运行，以防止出现不接地系统的工频过电压。 （2）自耦变压器和有绝缘要求的其它变压器其中性点必须接地运行； （3）T接于线路上的变压器，以不接地运行为宜。当T接变压器低压侧有电源时，则应采取防止接地故障时产生工频过电压的措施，最好故障时将小电源解裂； （4）为防止操作过电压，在操作时应临时将变压器中性点接地，操作完毕后再将其断开。 （5）从保护的整定运行出发，还应做如下考虑：变压器中性点接地运行方式的安排，应尽量保持同一厂（站）内零序阻抗基本不变，如：有两台及以上变压器时，一般只将一台变压器中性点接地运行，当该变压器停运时，将另一台中性点不接地变压器中性点直接接地 运行，并把它们分别接于不同的母线上，当其中的一台中性点直接接地变压器停运时，将另
以保护人身安全为目的，把电气设备不带电的金属外壳接地或接零，叫做保护接地及保护接零。 1、保护接地 在中性点不接地的三相电源系统中，当接到这个系统上的某电气设备因绝缘损坏而使外壳带电时，如果人站在地上用手触及外壳，由于输电线与地之间有分布电容存在，将有电流通过人体及分布电容回到电源，使人触电，如图6-7-13所示。在一般情况下这个电流是不大的。但是，如果电网分布很广，或者电网绝缘强度显著下降，这个电流可能达到危险程度，这就必须采取安全措施。 没有保护接地的电动机一相碰壳情况 保护接地就是把电气设备的金属外壳用足够粗的金属导线与大地可靠地连接起来。电气设备采用保护接地措施后，设备外壳已通过导线与大地有良好的接触，则当人体触及带电的外壳时，人体相当于接地电阻的一条并联支路，如图6-7-14所示。由于人体电阻远远大于接地电阻，所以通过人体的电流很小，避免了触电事故。
装有保护接地的电动机一相碰壳情况 保护接地应用于中性点不接地的配电系统中。 2、保护接零 2.1. 保护接零的概念 为了防止电气设备因绝缘损坏而使人身遭受触电危险，将电气设备的金属外壳与供电变压器的中性点相连接者称为保护接零。保护接零（又称接零保护）也就是在中性点接地的系统中，将电气设备在正常情况下不带电的金属部分与零线作良好的金属连接。图6-7-15是采用保护接零情况下故障电流的示意图。当某一相绝缘损坏使相线碰壳，外壳带电时，由于外壳采用了保护接零措施，因此该相线和零线构成回路，单相短路电流很大，足以使线路上的保护装置（如熔断器）迅速熔断，从而将漏电设备与电源断开，从而避免人身触电的可能性。
保护接零 保护接零用于３８０/2２０Ｖ、三相四线制、电源的中性点直接接地的配电系统。 在电源的中性点接地的配电系统中，只能采用保护接零，如果采用保护接地则不能有效地防止人身触电事故。如图6-7-16所示，若采用保护接地，电源中性点接地电阻与电气设备的接地电阻均按４Ω考虑，而电源电压为２２０Ｖ，那么当电气设备的绝缘损坏使电气设备外壳带电时，则两接地电阻间的电流将为： 中性点接地系统采用保护接地的后果 熔断器熔体的额定电流是根据被保护设备的要求选定的，如果设备的额定电
变压器中性点直接接地零序电流保护和中性点间隙接地保护的构成及工作原理 (2007-01-07 22:41:40) 转载▼ 分类：工作 目前大电流接地系统普遍采用分级绝缘的变压器，当变电站有两台及以上的分级绝缘的变压器并列运行时，通常只考虑一部分变压器中性点接地，而另一部分变压器的中性点则经间隙接地运行，以防止故障过程中所产生的过电压破坏变压器的绝缘。为保证接地点数目的稳定，当接地变压器退出运行时，应将经间隙接地的变压器转为接地运行。由此可见并列运行的分级绝缘的变压器同时存在接地和经间隙接地两种运行方式。为此应配置中性点直接接地零序电流保护和中性点间隙接地保护。这两种保护的原理接线如图23所示 中性点直接接地零序电流保护：中性点直接接地零序电流保护一般分为两段，第一段由电流继电器1、时间继电器2、信号继电器3及压板4组成，其定值与出线的接地保护第一段相配合，0.5s切母联断路器。第二段由电流继电器5、时间继电器6、信号继电器7和8压板9和10等元件组成，。定值与出线接地保护的最后一段相配合，以短延时切除母联断路器及主变压器高压侧断路器，长延时切除主变压器三侧断路器。 中性点间隙接地保护：当变电站的母线或线路发生接地短路，若故障元件的保护拒动，则中性点接地变压器的零序电流保护动作将母联断路器断开，如故障点在中性点经间隙接地的变压器所在的系统中，此局部系统变成中性点不接地系统，此时中性点的电位将升至相电压，分级绝缘变压器的绝缘会遭到破坏，中性点间隙接地保护的任务就是在中性点电压升高至危及中性点绝缘之前，可靠地将变压器切除，以保证变压器的绝缘不受破坏。间隙接地保护包括零序电流保护和零序过电压保护，两种保护互为备用。 零序电流保护由电流继电器12、时间继电器13、信号继电器14和压板15组成。一次启动电流通常取100A 左右，时间取0.5s。110kV变压器中性点放电间隙长度根据其绝缘可取115~ 158mm ，击穿电压可取63kV（有效值）。当中性点电压超过击穿电压（还没有达到危及变压器中性点绝缘的电压）时，间隙击穿，中性点有零序电流通过，保护启动后，经0.5s延时切变压器三侧断路器。 零序电压保护由过电压继电器16、时间继电器17、信号继电器18及压板19组成，电压定植按躲过接地故障母线上出现的最高零序电压整定，110kV系统一般取150V；当接地点的选择有困难、接地故障母线3Uo电压较高时，也可整定为180V，动作时间取0.5s。
电缆的接地线为什么要穿过零序电流互感器零序电流互感器与接地线的关系应掌握一个原则：电缆两端端部接地线与电缆金属保护层、大地形成的闭合回路不得与零序电流互感器匝链（穿过）。即当电缆接地点在零序电流互感器以下时，接地线应直接接地；接地点在零序电流互感器以上时，接地线应穿过零序电流互感器接地。同时，由电缆头至零序电流互感器的一段电缆金属护层和接地线应对地绝缘，对地绝缘电阻值应不低于50kΩ。以上做法是为了防止电缆接地时的零序电流在零序电流互感器前面泄漏，造成误判断；经电缆金属护层流动的杂散电流由接地线流入大地，也不与零序电流互感器匝链，杂散电流也不会影响正确判断。 零序电流互感器与接地线的关系应掌握一个原则：电缆两端端部接地线与电缆金属保护层、大地形成的闭合回路不得与零序电流互感器匝链（穿过）。即当电缆接地点在零序电流互感器以下时，接地线应直接接地；接地点在零序电流互感器以上时，接地线应穿过零序电流互感器接地。同时，由电缆头至零序电流互感器的一段电缆金属护层和接地线应对地绝缘，对地绝缘电阻值应不低于50kΩ。以上做法是为了防止电缆接地时的零序电流在零序电流互感器前面泄漏，造成误判断；经电缆金属护层流动的杂散电流由接地线流入大地，也不与零序电流互感器匝链，杂散电流也不会影响正确判断。 1、如果单纯用于电缆接地，电缆的接地线是可以不经过电流互感器，而直接接地的。
2、如果该路出线（进线）设有零序保护，则要求取零序电流信号，该信号源就是这个电流互感器，为了准确测量这个零序电流，就要求被测的电流导体通过这个电流互感器，于是就出现了电缆的接地线通过零序电流互感器的情况。
低压配电系统的供电方式 低压配电系统按保护接地的形式不同 可分为：IT系统、TT系统和TN系统。 其中IT系统和TT系统的设备外露可导 电部分经各自的保护线直接接地(过去 称为保护接地)；TN系统的设备外露可 导电部分经公共的保护线与电源中性点 直接电气连接(过去称为接零保护)。 国际电工委员会(IEC)对系统接地的 文字符号的意义规定如下： 第一个字母表示电力系统的对地关系： T--一点直接接地； I--所有带电部分与地绝缘，或一点经阻抗接地。 第二个字母表示装置的外露可导电部 分的对地关系： T--外露可导电部分对地直接电气连接，与电力系统的任何接地点无关；
N--外露可导电部分与电力系统的接 地点直接电气连接(在交流系统中，接地点通常就是中性点)。 后面还有字母时，这些字母表示中性线与保护线的组合： S--中性线和保护线是分开的； O--中性线和保护线是合一的。 (1)IT系统： IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。即：过去称三相三线制供电系统的保护接地。 其工作原理是：若设备外壳没有接地，在发生单相碰壳故障时，设备外壳带上了相电压，若此时人触摸外壳，就会有相当危险的电流流经人身与电网和大地之间的分布电容所构成的回路。而设备的金属外壳有了保护接地后，由于人体电阻远比接地装置的接地电阻大，在发
生单相碰壳时，大部分的接地电流被接地装置分流，流经人体的电流很小，从而对人身安全起了保护作用。 IT系统适用于环境条件不良，易发生单相接地故障的场所，以及易燃、易爆的场所。 (2)TT系统： TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。即：过去称三相四线制供电系统中的保护接地。 其工作原理是：当发生单相碰壳故障时，接地电流经保护接地装置和电源的工作接地装置所构成的回路流过。此时如有人触带电的外壳，则由于保护接地装置的电阻小于人体的电阻，大部分的接地电流被接地装置分流，从而对人身起保护作用。 TT系统在确保安全用电方面还存在有不足之处，主要表现在：
配电网单相接地故障原因分析 发表时间：2018-08-17T13:40:38.403Z 来源：《河南电力》2018年4期作者：赵明露 [导读] 当故障发生时，应该灵活运用技术进行分析处理，更好更稳定地管理好电网。 （新疆光源电力勘察设计院有限责任公司新疆乌鲁木齐 830000） 摘要：配电网在电网中使用广泛，其运行的可靠性和安全性对促进社会的发展和提高人民的生活质量有着很大的作用。但是配电网也常出现单相接地故障，对社会经济发展和人民生活质量造成很大的影响。因此本文主要对配电网单相接地故障及处理进行探析，重点分析配电网单相接地故障原因及对电网的影响，同时也提出针对故障处理的一些措施及方法。通过对配电网单相接地故障定位及应用实例的探析指出，当故障发生时，应该灵活运用技术进行分析处理，更好更稳定地管理好电网。 关键词：配电网；单相接地故障；原因分析 导言 针对小电流接地系统过电压等弊端，特别是故障线路选择、故障点定位、测距的困难性，有专家建议我国配电网改用小电阻接地方式。但这样不仅要花费巨额的设备改造费，还丧失了小电流接地系统供电可靠性高的优点。随着社会的发展，对供电质量的要求越来越高，小电流接地方式无疑具有独特的优点。如果能够解决小电流接地故障的可靠检测问题，及时发现接地故障线路，找到故障点，并采取相应的处理措施，减少甚至避免接地故障带来的不良影响，小电流接地方式将是一种理想的模式。因此，研究中低压配电网的单相接地故障特征很有必要。 1配电网单项接地故障的影响 1.1线路影响 配电网发生单项接地故障时，故障点的位置会出现弧光接地，在附近的线路中形成谐振过电压，与正常配电网运行时相比，过电压要高出几倍，超出线路的承载范围，直接烧毁线路，或者是击穿绝缘子引起短路。单项接地故障对配电网线路的影响是直接性的，线路多次处于电压升高的状态，就会加速绝缘老化，配电网线路运行期间，有可能发生短路、断电的情况。 1.2设备影响 单项接地故障产生零序电流，容易在变电设备周围形成零序电压，不仅增加设备内的励磁电流，也会引起过电压的现象，导致设备面临着被烧毁的危害。例如：某室外配电网发生单项接地故障后，击穿变电设备的绝缘子，此时单项接地故障对变电设备的影响较大，导致该地区停电一天，引起了较大的经济损失，更是增加了设备维护的压力。 1.3人为因素造成单相接地故障 由于部分线路沿公路侧架设，道路车流量大，部分驾驶员违章驾驶，造成车辆撞倒、撞断杆塔的事件时有发生。城市转型升级建设步伐加快，伴随着三旧改造，大量的市政施工及基建项目不断涌现，基面开挖伤及地下敷设的电缆，施工机械碰触线路带电部位。因为不法分子这些贪图私利的窃盗行为引发电网故障，造成大规模大范围停电，给社会发展和人们生活带来了极大的影响。 2配电网系统单相接地故障的检测技术应用分析 在对单相接地故障进行检测过程中，传统的故障检测方法因为自身的局限性比较多，因此，需要全新的检测技术开展故障检测。本次研究过程中主要提出了S型注入法和TY型小电流接地系统单性接地选线和定位装置在配电网单项接地故障检测中的应用。 在实际故障检测过程中，首先将处于运行状态下的TV向接地线中注入相应的信号，并通过信号追踪和定位原理直接检查到故障点。设备和技术在实际应用过程中，该装置的原理和传统的故障检测方法存在很大的区别，在具备选线功能的前提下，还应该具备故障定位功能，这项技术在单相接地故障中有着广泛的应用前景。从这种故障诊断装置的组成分析，主要包括了主机、信号电流检测器等几个部分。在检测过程中，主机在信号发出之后，利用TV二次端子接入到故障线路中，从而通过自身的接地点达到回流的目的，主机内部要安装好信号检测器，当配电网系统中出现了接地故障之后，主机中的信号检测器就会自动启动，并向着故障相中输入特殊的故障信号，此时工作人员可以根据这个信号判断出故障点在哪一个位置上。如果配电网系统中某一个线路存在单相接地故障，变电站母线TV二次开口三角绕组输出电压将装置启动，这时装置就会对存在单相接地故障故障点进行自动判断，同时，在与之相对应的TB二次端口中注入220Hz的特殊信号，并利用TV将其转变转化后体现在整个配电网系统中。故障相和大地形成一个完成的回路，并使用无线检测设备对这种信号进行跟踪检测，从而就能实现对故障位置的精确定位。 3处理方法 3.1精准快速查找出故障区间 当发生单相接地故障后，工作人员第一时间要做的是精准快速查找出故障区间，以便后面故障处理行动的开展。因此，如何能精准快速查找出成了重要的问题。针对传统方法很难精准快速查找出故障区间的问题，本文提出的是一种小电流接地系统单相接地故障定位的方法。在供电线路干线和分支线路的出口处均布置零序电流测点，编号各个测点，测量数据。当某条出线线路发生单相接地时，故障相线对地的电压将降低，若是金属性的完全接地甚至能降为0kV，非故障相线对地电压将升高，若是金属性的完全接地甚至能升为线电压。此时利用小电流接地系统单相接地时所产生的零序电流，能准确判断出发生故障的线路及故障区间。利用测点确定故障支路，为后面故障处理工作提供依据。 3.2做好管理层面的预防工作 3.2.1在日常做好线路检修和巡视工作，采用定期和不定期的巡视方式，及时排出线路中可能存在的隐患，尤其是要注意高大建筑物、树木和线路之间的安全距离，做好绝缘子加固、更换工作，保证线路达到标准化程度，做好防雷击保护工作。 3.2.2在不同的运行环境应该采用合适的运行和维修措施，尤其是在容易受到污染的区域，要保证绝缘设备的绝缘能力，提高绝缘子的抗电压水平，这样才能更好地促进整个电网绝缘性能的提升。 3.3严谨快速抢修 当工作人员找出精准故障区间后，在天气晴朗条件允许的情况下，供电部门应及时派出有经验的工作人员快速到达故障地进行抢修。
接地距离保护须与零序电流保护共同配合才能构成完整的接地保护 一、在大短路电流接地系统中发生接地故障后,就有零序电流、零序电压和零序功率出现,利用这些电气量构成保护接地短路的继电保护装置统称为零序保护。三相星形接线的过电流保护虽然也能保护接地短路,但其灵敏度较低,保护时限较长。采用零序保护就可克服此不足,这是因为:正常运行和发生相间短路时,不会出现零序电流和零序电压,因此零序保护的动作电流可以整定得较小,这有利于提高其灵敏度;Y/△接线降压变压器,△侧以后的故障不会在Y侧反映出零序电流,所以零序保护的动作时限可以不必与该种变压器以后的线路保护相配合而取较短的动作时限。1.当电流回路断线时,可能造成保护误动作。这是一般较灵敏的保护的共同弱点,需要在运行中注意防止。就断线机率而言,它比距离保护电压回路断线的机率要小得多。如果确有必要,还可以利用相邻电流互感器零序电流闭锁的方法防止这种误动作2.当电力系统出现不对称运行时,也要出现零序电流,例如变压器三相参数不同所引起的不对称运行,单相重合闸过程中的两相运行,三相重合闸和手动合闸时的三相断路器不同期,母线倒闸操作时断路器与隔离开关并联过程或断路器正常环并运行情况下,由于隔离开关或断路器接触电阻三相不一致而出现零序环流,以及空投变压器时产生的不平衡励磁涌流,特别是在空投变压器所在母线有中性点接地变压器在运行中的情况下,可能出现较长时间的不平衡励磁涌流和直流分量等等,都可能使零序电流保护启动.另外，零序保护一般分为三段或四段。零序保护的II 段是与保护安装处相邻线路零序保护的I 段相配合整定的，它不仅能保护本线路的全长，而且可以延伸至相邻线路 二、距离保护是反映短路点至保护安装处距离长度的，动作时限是随短路点距离而变的阶段特性，当短路电流大于精工电流时，保护范围与通过保护的电流大小无关。距离保护测量的是阻抗值。距离保护一段不受系统运行方式变化影响。其余各段受运行方式变化影响也较小，躲开负荷电流的能力较大，因而它对运行方式的适应能力较强。当电流电压保护不能满足要求时，可采用距离保护，通常距离保护都是成套使用的，其中一、二段担任主保护段，三段担任后备保护段。也有四段式的保护或二段式的保护。其实零序保护和距离保护只能从定义上区分，零序保护的灵敏度高一些。假如相间短路零序保护就不会动作，这时距离保护会动作，但是在三相电流不平衡时距离保护就不会动作，零序保护动作，只能说零序保护和距离保护互相配合，使线路保护更完善。也就是说零序保护和距离保护的动作方式不一样，零序保护动作于电流(零序方向保护、和零序功率保护需要与零序电压相配合），距离保护动作与线路的阻抗大小，与电压和电流共同影响阻抗的大小，也就是说电流大但是阻抗只不一定小，距离保护和安装保护的距离有关。零序保护只反映电流的大小。 三、接地距离和相间距离是距离保护的两种分类，前者保护的是接地短路，后者保护的是相间短路。两者的区别在于故障环的选取不同，也就是测量阻抗的计算方法（计算表达式）上不同。 两者的区别主要在于采用的电气量不同，接地距离保护是利用短路电压和电流的比值，即测量阻抗的变化来区分系统的故障与正常运行状态。而零序保护利用的是接地故障时产生的零序电流分量。这是两者在原理上的最主要区别。但是，两者从保护的配合上来看，都是属于阶段式的保护，即都需要各保护区的上下级配合。再一点，从保护的性能来分析。应该说，在不发生单相接地时，零序电流分量是不会出现的，所以零序电流保护具有较高的灵敏性。但在上下级的配合时，限时零序电流速断保护（零序II段）的灵敏性可能不满足要求，这时可采用接地距离保护。这也就是说接地零序保护的灵敏性高于电流保护（可以看到，距离保护利用了短路时的两个电气量，自然比单一的电流保护要灵敏）。所以保护的配备上，一般距离保护作为了主保护，那么电流保护都是作为后备保护的，即在线路发生故障时，首先
团队的补充2011-04-14 22:24 以下内容也许对你有帮助 一、保护接地的基本原理和适用范围 在中性点不接地的三相三线制供电系统中，当电气设备的绝缘损坏使外壳带电时，接地短路电流经接地体和人体同时流过。由于人体的电阻RR（1700Ω）要比接地电阻RD（4Ω）大数百倍，流经人体的电流也比流过接地体的电流小数百倍。当接地电阻极小（小于4Ω）时，流过人体电流几乎等于零。另外，由于接地电阻很小，接地短路电流流过时，所产生的压降也很小，故外壳对大地的电压是很低，人站在大地上去碰触外壳时，人体所承受的电压很低，不会有危险。显然，在中性点不接地的系统中，采用保护接地可以有效地防止或减轻间接触电的危险。 在中性点直接接地系统中采用保护接地措施后，一旦电气设备发生碰壳故障，此时故障电流的流经路径为：电源（如U相）——故障设备的外壳——保护接地体RR——大地——中性点接地体RR——回到电源中性点。若此时恰好有人触及故障设备的外壳，就相当于人体电阻RR并联在保护接地电阻RD两端，此时，可求得接地故障电流IG为： 应注意的是，在大多数情况下，27.5A的故障电流是不足以使电路的过流保护装置（如熔断器、自动开关的脱扣器等）动作的，这将使得用电设备外壳上长期存在110V的对地电压，对人体是很不安全的。 二、保护接零的基本原理和适用范围 在广泛使用的三相四线制系统中采用保护接地是不安全的。如上述在大型超市的冷藏柜中采用保护接地，一旦发生漏电事故，冷藏柜上就会长期带有110V的对地电压，形成事故隐患，危及顾客的安全。那么，这种情况下应该采用哪种保护措施才是正确的呢？实际上，我国的低压配电网大多采用中性点直接接地的三相四线制380/220V系统。在这种系统中，应该采
系统发生单相接地时零序电流与电压之间的关系分析: 将6KV系统简化为上图：用电系统中所有正常线路不止一条，为了容易表达，我们简化为一条线路，假定第二条线路出现接地故障,零序CT安装位置如图中1、2。 下面就分别对第三条回路存在或不存在接地故障情况下，电压及对地电容电流进行分析。 对该系统电压情况分析如下： 在正常情况下一次电压，二次电压（测量、开口三角）关系如图：其中UA为一次，Ua为测量二次，Ub0为开口二次电压，各相的向量方向相同。测量线圈电压变比为UA/Ua=UB/Ub=UC/Uc=6000/√3/100/√3=60,即一二次侧相电压之比60，即如果系统线电压为6000V,则在每一测量PT的二次线圈中电压为100/√3，相之间电压为100V。 开口三角线圈的变比为：UA/Ua0=UB/Ub0=UC/Uc0=6000/√3/100/3=60√3,如果系统6000V，则在每只PT的开口三角形线圈中电压为100/3 我们计算零序UL0向量＝Ua向量+Ub向量+Uc向量,如果我们假定其中一相电压，另俩相电压与它相差120和240度。即UL0=Umsinwt+Umsin(wt+120)+Umsin(wt+240)＝Um(sinwt+sin(wt+120)+sin(wt+240)=Um(sinwt +sinwtcos120+sin120coswt+sinwtcos240+sin240coswt),计算其中cos240=-1/2,COS120=-1/2 ,SIN120＝√3/2，SIN240=-√3/2代入上式中得UL0=Um(sinwt-1/2sinwt+√3/2coswt-1/2sinwt-√3/2coswt)=0 正好等于0，即系统正常时开口三角UL0（向量）为0，三相向量正好对称如图所示 如果C相保险熔断，那么C相的向量就等于0，从而有UL0向量=Ua0向量+Ub0向量即= Umsinwt+Umsin(wt+120)＝Um(sinwt+sinwtcos120+sin120coswt)=Um(sinwt-1/2sinwt+√3/2coswt)=
漏电流和零序电流两种的区别以下讲解均在三相四线制接线模式下。 一.零序电流检测三种方法 方法一：三相电流之和计算方法： 方法二： 直接用零序互感器穿心N相测量。 加入接线图 方法三： 互感器器穿心三相电流。
二.漏电电流检测二种方法 方法一：用漏电互感器穿芯 A B C N 方法二： A B C N均穿芯互感器 通过A+ B + C +N 矢量计算出漏电流。 加入接线图 三.漏电电流和零序电流区别 零序电流产生条件：三相负载不平衡、接地故障、相间短路电流均会产生零序电流。 漏电流产生条件：接地故障。 根据保护三个特性： 选择性、快速性、可靠性。 零序电流保护，零序电流接地和相间短路情况下保护动作，但是三相负载不平衡情况下也能跳闸，误跳情况。漏电流保护，出现接地故障可靠动作。 综上所述，针对接地故障情况，只有漏电保护才能可靠动作。 四.漏电保护两种检测方法优缺点 方法一：穿芯漏电互感器检测方法， 这种方法是主流设计方案，广泛引用建筑电气防火，市场大部分采用500mA和1000mA 规格，这种设计一般很少设计过载倍数，通过AD数字采集范围窄，测量精度比较高，10mA 电流准确可靠计算出来，符合人身安全标准，适合民用建筑。 优点很明显，但是缺点也很明显，因为检测漏电范围比较窄，漏电流最大1A多。在工业电气应用会明显不适应，工业设备均是大负荷，一般漏电流都是几十安、几百安，甚至上
千安也会出现，小范围漏电互感器出现铁芯饱和情况，穿芯互感器是检测不出来或者互感器坏。工业使用环境有完备保护功能（过流保护等），对供电可靠性和连续性要求较高，用电设备环境复杂，对于mA的漏电流可以不必理会，采用穿芯互感器测量方案，感觉容易误跳。 工业负荷比较大，线缆也比较粗，穿芯互感器要穿过A B C N四根线，制造出大孔径漏电互感器，成本比较高，工程施工难穿心，所以工业环境中很少装设具备电气防火设备。 方法二：矢量漏电计算方，A B C N均穿芯互感器，通过A+B+C+N 矢量计算出漏电流。 三相电流 + 零序互感器，通过四相电流矢量和计算出漏电。三相电流和零序电流互感器均采用5P10互感器，有10倍过载，具备较大过载能力。出现上千安漏电流，铁芯不会饱和，并且计算准确可靠。 这种方式优点，监测大电流漏电，并且安全可靠，每个穿芯只是一项电流，因此孔径要求不会太大。 缺点也是很明显,电流测量范围宽，特别是针对mA级别小电流计算误差也就大。 森尼瑞电气采用“保护和测量”二者合一技术，即保证过载大倍数电流测量准确，又保证额定范围值小电流计算准确，针对10mA小电流计算效果与穿芯互感器模式是一致的。 所以，采用矢量和计算模式电气防火装置，即适合工业应用，也适合建筑应用。
下面对系统单相接地时，零序电流与电压之间的关系做简单的分析: 将某用电系统简化为上图：（将所有正常回路简化为第一条回路，假定第二条回路出现接地故障,零序CT安装位置如图中1、2） 下面就分别对第三条回路存在或不存在接地故障情况下，电压及对地电容电流进行分析。 对该系统电压情况分析如下： 一、在正常情况下一次电压，二次电压（测量、开口三角）关系如图： UA(向量)与Ua(向量)、Ua0(向量)； UB(向量)与Ub(向量)、Ub0(向量)； UC(向量)与Uc(向量)、Uc0(向量)； 方向分别相同 在测量线圈中变比为：
即一二次侧电压比为60，即如果系统线电压为6000V,则在每一测量PT的二次线圈中电压为V，两相之间的电压为100V 在开口三角线圈中变比为： 即一二次侧电压比为，即如果系统线电压为6000V,则在每只PT的开口三角 二次线圈中电压为V， UL0(向量)=Ua(向量)+ Ub(向量) +Uc(向量) = = = =0 用向量图的形式表示如下， 由上图也可以看出系统正常时开口三角UL0(向量)为0 二、如果C相保险熔断，那么UC(向量)=0，有 UL0(向量)= Ua0(向量)+ Ub0(向量) = =
= = = =－Uc0（向量） 用向量图的形式表示如下， 可以看出此时开口三角电压与Ｃ相电压大小相等，方向相反。即有： 一相保险熔断（无论高压侧低压侧）开口三角电压约为33.3V 同理可知：如果一相保险熔断（无论高压侧低压侧），开口三角电压与该相二次电压大小相等，方向相反。电压约为33.3V 如果两相保险熔断（无论高压侧低压侧），开口三角电压与正常相二次电压大小相等，方向相同。电压约为33.3V 三、如果存在一相金属性接地（假设为C相金属性接地）则有： UA’(向量)=UAC(向量)=UA(向量)-UC(向量) UB’(向量)=UBC(向量)=UB(向量)-UC(向量) UA’(向量)=UAC(向量)=UA(向量)-UC(向量)
首先明确两个概念，工作接地和保护接地。 1什么是工作接地，什么是保护接地？ 工作接地，在正常或故障情况下为了保证电气设备的可靠运行，而将电力系统中某一点接地称为工作接地。例如电源（发电机或变压器）的中性点直接（或经消弧线圈）接地，能维持非故障相对地电压不变，电压互感器一次侧线圈的中性点接地，能保证一次系统中相对低电压测量的准确度，防雷设备的接地是为雷击时对地泄放雷电流。 保护接地，将在故障情况下可能呈现危险的对地电压的设备外露可导电部分进行接地称为保护接地。电气设备上与带点部分相绝缘的金属外壳，通常因绝缘损坏或其他原因而导致意外带电，容易造成人身触电事故。为保障人身安全，避免或减小事故的危害性，电气工程中常采用保护接地。 接地保护与接零保护统称保护接地，是为了防止人身触电事故、保证电气设备正常运行所采取的一项重要技术措施。这两种保护的不同点主要表现在三个方面：一是保护原理不同。接地保护的基本原理
是限制漏电设备对地的泄露电流，使其不超过某一安全范围，一旦超过某一整定值保护器就能自动切断电源；接零保护的原理是借助接零线路，使设备在绝缘损坏后碰壳形成单相金属性短路时，利用短路电流促使线路上的保护装置迅速动作。二是适用范围不同。根据负荷分布、负荷密度和负荷性质等相关因素，《农村低压电力技术规程》将上述两种电力网的运行系统的使用范围进行了划分。TT系统通常适用于农村公用低压电力网，该系统属于保护接地中的接地保护方式；TN系统（TN系统又可分为TN-C、TN-C-S、TN-S三种）主要适用于城镇公用低压电力网和厂矿企业等电力客户的专用低压电力网，该系统属于保护接地中的接零保护方式。当前我国现行的低压公用配电网络，通常采用的是TT或TN-C系统，实行单相、三相混合供电方式。即三相四线制380/220V配电，同时向照明负载和动力负载供电。三是线路结构不同。接地保护系统只有相线和中性线，三相动力负荷可以不需要中性线，只要确保设备良好接地就行了，系统中的中性线除电源中性点接地外，不得再有接地连接；接零保护系统要求无论什么情况，都必须确保保护中性线的存在，必要时还可以将保护中性线与接零保护线分开架设，同时系统中的保护中性线必须具有多处重复接地。 低压配电系统中，按保护接地的形式，分为TN系统，TT系统，IT系统。
10kV变配电站单相接地与零序过电流保护有关问题分析微机保护装置有单相接地保护与零序过电流保护，单相接地保护又称为小电流接地选线。单相接地保护与零序过电流保护是两种完全不同的保护。 1 单相接地保护与零序过电流保护的区别 1.1单相接地保护与零序过电流保护都需要安装零序电流互感器，但二者的作用完全不相同。单相接地保护用于电源中性点不接地的供电系统。对于三相三线制供电系统，由于电源没有中性线（N线），只有三根相线穿过零序电流互感器时，零序电流互感器感应不出三相负荷不平衡电流，即零序电流，只能感应出三相对地不平衡电容电流，正常运行时此电流非常小，但在本供电系统发生单相接地故障后，就增加为全供电系统对地不平衡电容电流，它等于全供电系统一相对地电容电流的三倍。 1.2 零序过电流保护用于电源中性点直接接地，或通过接地变压器接地的供电系统。上述供电系统发生单相接地故障后，电源中性点通过大地和接地故障点形成回路，临时成为三相四线制供电系统，故障电流为非常大的短路电流。所以电源中性点接地的供电系统单相接地故障称为单相对地短路。此时只有三根相线穿过零序电流互感器时，零序电流互感器就可以感应出三相不平衡电流，即零序电流。可以实现零序过电流保护。 2 电源中性点不接地的供电系统单相接地小电流接地选线 2.1 电源中性点不接地的供电系统单相接地保护可选用小电流接地选线装置。二次电路设计时将所有零序电流互感器和Y/Y/△（开口三角形）型电压互感器的开口三角形电压接到小电流接地选线装置的测量端子上，就可以检测出是某一路线路发生单相接地故障，然后进行报警或跳闸。需要跳闸时还应将跳闸输出接到所需要跳闸的回路。二次电路接线比较多。 2.2 微机保护装置都有单相接地保护后，保护原理与小电流接地选线装置完全相同，不仅节省了一套设备，可以直接跳闸，二次电路接线也简化了许多。 3 电源中性点不接地的供电系统单相接地保护的整定 3.1 电源中性点不接地的供电系统发生单相接地故障后，全供电系统接地相对地电压为零，对地电容电流也为零。不接地回路也只有两相有对地电容电流，零序电流互感器就可以感应出对地不平衡电容电流，即零序电流，此电流等于本回路不接地两相对地电容电流的向量和，为一相对地电容电流的3倍。发生单相接地故障后不接地回路单相接地保护不应动作。需要计算出本回路一相对地电容电流，乘以3后再乘以可靠系数，作为本回路单相接地保护的动作电流。 单相接地保护动作的灵敏系数等于发生单相接地故障后全供电系统对地电容电流，减去发生单相接地相对地电容电流后，再除以单相接地保护动作电流。在进行灵敏系数校验是，还需要计算出全供电系统一相对地电容电流。 1
电器设备保护接地和保护接零 规定(通用版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0027
电器设备保护接地和保护接零规定(通用 版) 1．所有电器设备的金属外壳以及和电气设备连接的金属构架等，必须采取有效的接地或接零保护。 2．中性点不接地系统中的电气装置应采用保护接地。接地体、接地线及其连接必须严格按《上海地区低压用户电气装置规程》的要求选材和安装。接地网应定期检查、测试，其接地电阻不得超过4Ω。 3．中性点直接接地系统中的电气装置应采用保护接零。接零保护装置应严格按规范进行安装。低压架空线路的干线和分支线始端和终端以及沿线每一公里处应有重复接地，配电箱及起重机道轨也应有重复接地，其接地电阻不超过10Ω。
4．同一供电系统中，不准将一部分电气设备接地，而将另一部分电气设备接零。 5．所有电气设备的保护零线应以并联方式与零干线连接。零线的断面不应小于相线载流量的一半。零线上不准装设开关和熔断器。单相电气设备必须设置单独的保护零线，不得利用设备自身的工作零线兼做接零保护。 6．塔吊的接地极应在轨道的两端各设一组，每超过25m，应增设一组，其接地电阻不大于4Ω。 7．金属脚手架、井架、塔吊和长度超过10m的建筑物，应按规定设置防雷装置和接地装置，接地电阻不得大于10Ω。 XXX图文设计 本文档文字均可以自由修改
9 本科生毕业设计（论文） 题目：35KV电网零序电流的检测及谐波分析学生姓名：袁靖 系别：机械与电气工程系 专业年级：电气工程及其自动化2008级本科四班 指导教师：王铭 2012年6 月8 日
摘要 小电流接地系统发生单相接地故障时，故障电流小，故障检测较为困难。对小电流接地系统单相接地故障选线的研究已有几十年的历史，但目前为止所提选线方法仍不能达到现场对选线可靠性较高的要求。文中利用Matlab对中性点不接地系统单相接地故障进行仿真，重点探讨了仿真模型的搭建过程；通过对各线路零序电流波形的分析，判断出故障线路；该方法简单、准确、可靠，较好解决了中性点不接地系统单相接地问题。 关键词：小电流接地系统；仿真；零序电流；三相电压；三相电流。
ABSTRACT The single phase grounding fault happens in the small current grounding power system，the fault current is small, fault detection is more difficult .In small current grounding system, fault line selection has been studied for decades, but now the select line methods can not achieve the site on line selection of high reliability requirements. In this paper, using matlab to simulate single-phase tc earth fault of the neutral undergrounding power system, by analy2 zing zero sequence current of each line, the fault line is judged. The method is simple exact and reliable, which well solves single-phase grounding fault of the neutral undergrounding power system. Key words: small current grounding power system；simulation; zero sequence current; three-phase voltage; three-phase current
电力系统继电保护课程设计 指导教师： 兰州交通大学自动化与电气工程学院 2012 年7 月 7日
1 设计原始资料 具体题目 系统接线图如下图，发电机以发电机-变压器组方式接入系统，开机方式为两侧各开1台机，变压器T6 1台运行。参数为： φ115/E = 1.G3 2.G35,X X ==Ω 1.G1 2.G15,X X ==Ω 1.T1 1.T45,X X ==Ω 0.T10.T415,X X ==Ω 1.T615,X =Ω 0.T620,X =Ω A-B 50(138%)km L =?+B-C 40km,L =线路 阻抗120.4/km,Z Z ==Ω 0 1.2/km,Z =Ω I rel 1.2,K =II rel 1.15K =。 系统接线图 试对1、2进行零序保护的设计。 要完成的内容 ⑴ 请画出所有元件全运行时三序等值网络图，并标注参数； ⑵ 分别求出1、2零序Ⅰ、Ⅱ、Ⅲ段的定值，并校验灵敏度； ⑶ 保护1、2零序Ⅰ、Ⅱ是否需要方向元件。 2 分析要设计的课题内容（保护方式的确定） 设计规程 继电保护装置应满足可靠性、选择性、灵敏性和速动性的要求，110~220kV 有效接地电力网线路，应按下列规定装设反应接地短路和相间短路的保护装置。 ⑴ 对于接地短路： ① 装设带方向和不带方向的阶段式零序电流保护； ② 零序电流保护不能满足要求时，可装设接地距离保护，并应装设一段或两段零序电流保护作为后备保护。 ⑵ 对于相间短路：
①单侧电源单回线路，应装设三相多段式电流或电压保护，如不能满足要求，则应装设距离保护； ②双侧电源线路宜装设阶段式距离保护。 本设计的保护配置 主保护配置 电力系统正常运行时是三相对称的，其零序、负序电流值理论上是零。多数的短路故障是不对称的，其零、负序电流电压会很大，利用故障的不对称性可以找到正常与故障的区别，并且这种差别是零与很大值得比较，差异更为明显。所以零序电流保护被广泛的应用在110kV及以上电压等级的电网中。 后备保护配置 距离保护是利用短路发生时电压、电流同时变化的特征，测量电压与电流的比值，该比值反应故障点到保护安装处的距离，如果短路点距离小于整定值，则保护装置动作。 在保护1、2、3和4处配备三段式距离保护，选用接地距离保护接线方式和相间距离保护接线方式。 3 短路电流及残压计算 等效电路的建立 将本题中的系统简化成三序电压等值网络，即正序网络如图1所示；负序网络如图2所示；零序网络，图3所示。
保护接地与保护接零知识图文解析 （附注意事项） 概念 （1）保护接地： 电气设备的导体部分或者外壳用足够容量的金属导线或导体可靠的与大地连接，当人体触及带电外壳时，人体相当于接地电阻的一条并联支路，由于人体电阻远远大于接地电阻，所以通过人体的电流将会很小，避免了人身触电事故。 （2）保护接零： 电气设备在正常情况下，不带电的金属部分与零线做良好的金属或者导体连接。当某一相绝缘损坏致使电源相线碰壳，电气设备的外壳及导体部分带电时，因为外壳及导体部分采取了接零措施，该相线和零线构成回路。由于单相短路电流很大，使线路
保护的熔断器熔断。从而使设备与电源断开，避免了人身触电伤害的可能性。 适用范围 （1）保护接地：适用于中性点不接地的三相电源系统中。 （2）保护接零：适用于中性点接地的三相电源系统中（一些民用三相四线中性点接地系统也采用保护接地，但必须是配合带有漏电保护的开关使用）。 保护原理及危害分析 （1）在中性点不接地系统中：当人体触及电气设备的导体部分或者外壳时，人体相当于一个与接地电阻并联支路的一个大电阻。若按人体电阻值1000Ω(通常人体电阻值为1000～2000Ω)计算，设备外壳所带电压为220V时，那么无保护接地时流经人体的电流为：Ir=220/Rr=220mA(人体可以承受的最大交流电
流/交流摆脱电流为10mA)。 （2）在中性点接地系统中：在380V／220V三相四线制电源中性点直接接地的配电系统中，只能采用保护接零，采用保护接地则不能有效地防止人身触电事故的发生。 若采用保护接地，电流中性点接地电阻按4Ω考虑，而电源电压为220V，那么当电气设备的绝缘损坏使电气设备的外壳带
