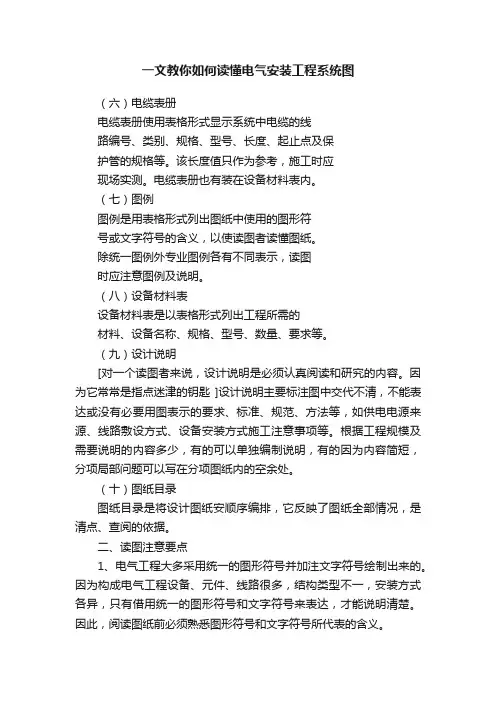

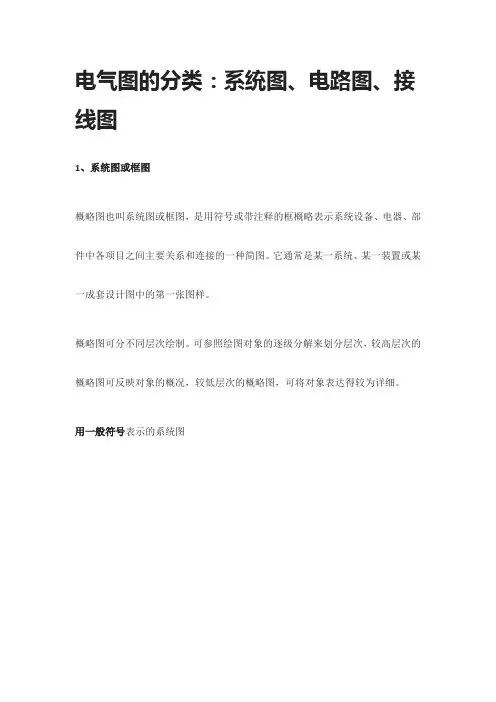

CH1-63/2P C40A是：
1、CH1为塑壳空气断路器的型号
2、63是指该断路器触点的额定电流值
3、2P为两极
4、C40A为保护整定电流数值为40A
②C65N—C40A/2Np1
c65n施耐德旗下梅兰日兰牌断路器。C曲线，40A电流的。
③ZR—YJV—3X16—CT/KBG32—SCE
ZR：阻燃，代表阻燃电缆（还应该标注阻燃级别A、B、C。未标注可视为B级）
YJV：交联聚氯乙烯绝缘铜芯电缆
3X16：三芯电缆，每芯电缆截面16平方毫米
CT：沿桥架敷设（还应标注桥架尺寸，可查阅平面图中桥架规格尺寸）
KBG32：沿KBG管敷设，管规格32。KBG：一种薄壁钢管
SCE：吊顶内敷设。
④C65N/1P/C 16A ZR-BV-2×2.5 KBG16 1.0KW
C65N是一种品牌断路器，C65是系列编号，N是指分断能力：6000A,C16中的C是指脱扣曲线类型，C型属配电保护类型，16是额定电流16A，1P是单级。
阻燃（zr）塑料绝缘铜芯线（bv）2根2.5mm2 穿16mm的电线管（kbg）扣压型
负载功率是1kw
⑤CM1-125/C80/3P
CM1是常熟开关厂的塑壳开关是国内较好开关品牌塑壳框架电流为125A 额定电流为80A
2P是微断3P是C是代表着开关的脱扣等级是C级，起到保护作用
⑥3×[YJV22-1K-(4×95)SC100] 2×[YJV22-1K-(4×120)SC100]
YJV22表示交联聚氯乙烯绝缘聚氯乙烯护套22表示铠装电缆，1K耐压1kV，4X95表示电缆4芯95平方，SC100表示穿100的镀锌钢管，前面的3表示3根同样的电缆，同样也是3根钢管。 2×[YJV22-1K-(4×120)SC100]类推。 不过，4X95的电缆的管径没有富余量，4X120的穿100的管太小至少应在125的。4X120穿管有2个弯可能不行的
7、YJV22(3*150+1*95)SC100
YJV22交联聚乙烯绝缘电力电缆（具有卓越的热机械性能，优异的电气性能和耐化学腐蚀性能，还具有结构简单、重量轻、敷设不受落差限制等优点，是目前广泛用于城市电网、矿山和工厂的新颖电缆。交联聚乙烯是利用化学方法或物理方法使线型分子结构的聚乙烯转变为立体网状结构的交联聚乙烯，从而大幅度地提高了聚乙烯的热—机械性能，并保持了优异的电气性能。交联聚乙烯绝缘电力电缆导体最高额定工作温度为90℃，比纸绝缘电缆、聚氯乙烯绝缘电缆、聚乙烯绝缘电缆均高，所以电缆的载流量也进一步提高。）
22为聚氯乙烯,23为聚乙烯
3*150和1*95的意思是电缆内由3根150平方的铜芯线和1根95平方的铜芯线组成.
SC100是安装要采用100的钢管线管穿管.
8、YJV-3*150+1*70的345元钱一米，YJV22-3*150+1*70的是393元钱一米。
9、dtap/15kw电机三角形连接/15KW 。
10、HUSD18R-63/16A-4P
DUYD18代表应急电源装置以及厂家代码（设计师应该是推荐用环宇的双电源开关），2KW 是负载，16A是负载电流，4p是四相。
11、YJV22 -1000-4×300的电缆需要穿直径100mm的热镀锌钢管。直管20米内，穿100镀锌钢管。1、2个弯时穿150的铠装电缆直埋敷设，除了过马路，可不需要穿钢管。
12、yjv22-3*95高压电缆外径是63mm. 和两台10kv 800kva变压器相配合适，载流量没问题
13、BV-3*2.5 PC20-F L3NPE W5
3芯2.5平方铜芯聚氯乙烯绝缘电缆PC20-F 穿聚氯乙烯硬质DN20管敷设
三芯电缆用途分别是：L3 是火线N 是零线PE是地线W5回路号
14、BM65G-100/20A/2P
上海施耐德BM65G系列小型隔离开关塑壳容量100A,开关容量20A，2P二极的开关15、在电路图里有一个回路功率是5.88KW ，为什么选用的是C65N-D40A/2P+VE型号里面的40A是怎么计算的？
C65N-D40A/2P+VE，从型号看，应该是单相电。
根据公式P=UI ，可以计算出回路电流I= 5880/220=27A，首先讲必须选择比这个电流大的空开，有30，40，50，63。30A的余量太小，50A的接近回路电流的2倍，过大！只有选40A的最合适，是回路电流的1.5倍，严格来讲，这个还是选的有点大了。
15、双电源型号HYCQPA-63/4P是什么牌子？慧科
16、5SJ6+5SM2/4P-32A,看图纸的符号不带圈的，应该是西门子的空开
5SM2漏电保护模块与5SJ系列小型断路器拼装;
加号后面的就是表示漏电保护！
17、C65N--C--4P--20施耐德的断路器，c型，4极就是带N相，额定电流20A的
LTM--3P+N--15KA 是3P+N的浪涌保护器，15KA的。
18、断路器SBL-200/4P 100A ,500mA 0.4s
SB:型号；L：漏电；200：框架电流；4P：ABCN；（4极）
100A：实际电流；500mA：漏电动作电流；0.4s：漏电动作时间。
19、2*CAT6 UTP/4P
2根六类屏蔽4对双绞线；即平时大家说的2根六类带屏蔽的网线，4p为8芯4对
20、HUM18-63/3-C10
环宇公司产品微型断路器 HUM---环宇公司自定型号 18---设计序号 63---产品框架电流等级（本系列最大可做到电流63A） /3----3极，即三相，A B C.上三个进线接点，下三个出线接点。 C10---C型保护特征额定电流10A
21、通至照明变压器的电缆VLV-0.5/1.0 3*35+1*16
VLV是聚氯乙烯绝缘聚氯乙烯护套铝芯电力电缆，0.5/1.0是说他的额定耐压等级，就是说他适用于额定电压0.5至1千伏的输配电线路中，3*35+1*16说的是电缆规格，是三加一的动力电缆三根35平方的和一根16平方的。
22、WATSNB-63/50 4CBR
施耐德万高N系列CB级自动转换开关，控制器为基本型，壳体电流63A，整定电流50A，四极CB级开关。
23、wnm1-150/125A-3P
125A－3P是一个断路器的型号，是150A的壳架等级电流125A的开断电流3极的
24、YJV22-4*70-SC100-FC
钢带铠装聚乙烯绝缘聚氯乙烯护套四芯线芯70平方毫米电缆穿100管径低压流体输送钢管埋地敷设。
25、BV-500V-4*95+1*50 SC100 WC
铜芯绝缘导线，500伏，4根95平方毫米和一根50平方毫米的线，SC100就是线穿DN100的钢管，WC是沿墙敷设。 其实本来这是电缆的表达方式，但是现在工程中，也有用这种线代替电缆，当然，它的安全性不如电缆。
26、NHBV4*1.5 RC20/WC,FC(24V)
耐火铜芯聚氯乙烯绝缘电线，规格是4芯，每芯截面为1.5mm2。
RC标注不规范，一般用SC表示钢管、PC表示PVC刚性塑料管，20是管径。
WC是埋墙敷设，FC是埋地敷设。24V是指用来传输24V电源。
27、高压YJV22电缆8.7/15KV3*400？
见过最大的是300的400的真没有见过，双并240的电缆或者选择单芯500的电缆经济实惠的办法是两颗240的10KV电缆根本没有400的除非定做价格很高。
28、ZR-BV-3*2.5-TC20-AC
ZR-阻燃 BV-塑铜线 3*2.5-3芯×2.5mm2 TC20 20薄钢管吊顶内敷设 -AC交流
29、BV-2*4+E4 PC20 WC
导线型号为铜芯塑料绝缘线，2根截面积均为4平方加一根4平方接地线，穿管径为20mm的硬塑料管，沿墙，沿顶棚敷设
30、BV-2*2.5+BVR-1*2.5-PC20-WC
BX、BV、BLV、BVV、RVV、BVR等都是表示导线，型号中的字母分别表示：
(1)第一个字母“B”表示布线。
(2)第二个字母“X”表示橡皮绝缘，“V”表示聚氯乙烯型料绝缘线。
(3)第三个字母“V”表示塑料护套。
(4)型号中不带“L”为铜线，带“L”为铝线。
(5)“R”表示软线
2*2.5=根数*单根平方数（平方毫米）
PC 穿硬塑料管敷设20是该硬塑料管的直径，单位是毫米
WC 暗敷设在墙内
31、BM65G-100/20A/2P
上海施耐德BM65G系列小型隔离开关塑壳容量100A,开关容量20A，2P二极的开关
32、NDM1-63C/32/2P
上海良信电器有限公司产品 微型断路器（系列) 壳架等级63A C型（配电类）脱扣特性 规格32A 2极
33、CZBL-63C/20A/30mA/2P
CZBL-63C代表某品牌漏电开关型号，额定电流20A，漏电动作电流30mA，2极进出线，L1表示相线。
34、C65N-C16/2P+VE
施耐德C65型微型断路器其中C65--表示系列的型号；N--表示分断能力为6000A；
C--表示脱扣曲线为C型；16--表示额定电流为16A；2P--表示极数为2极；VE--表示可配剩余电流动作保护附件（Vigi C65 ELE）；
35、C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50
C65N-16A 2P 是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P 指双极的，VE-30mA指漏电保护电流为30mA
YJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的。SC25：电缆穿25的焊接钢管敷设，HDPE50是指50的波纹管敷设
C65N-C16/3P C65指断路器型号，N表示分断电流为6000A，C16表示保护照明线路用，容量为16A，3P表示3极
VV*5x2.5-SC32/WC/FC 指5*2.5平方的VV（规格）电缆穿32的焊接钢管沿墙或地面暗敷设。
36、C65N-C16/2P
C65N-C16/2：2P微型断路器，通断能力16A，可用于普通回路供电开关。
C65N-C16/+N：1P微型断路器+N，通断能力16A，可用于照明回路供电开关。
C65N-C16/30mA/0.3s：微型漏电保护器，通断能力16A，漏电30mA、0.3秒动作，可用于与人体较多次数接触的设备回路供电开关。
37、ATNS63/4P-32A
施耐德自动电源转换开关。63是最大壳体电流，4P是四极断路器，32A是整定电流(整定电流是继电保护中的一个重要术语。其意思是，在继电保护判断跳闸时与实际电流相对比的标准值，整定值是人为规定，根据电路、电网承受能力计算出的值。整定电流”、“额定电流”是两回事，GB14048中有明确解释，举例说明：DW45断路器三段保护，长延时保护整定电流一般出厂默认值为1倍的额定电流；短路短延时整定电流一般出厂默认值为8倍的额定电流，定时限时间为0.4s；短路瞬时整定电流一般出厂默认值为12倍的额定电流。其中各项保护电流值用户可根据需求自己设定，若有特殊要求可向制造厂特殊定制)
38、配电箱内的C65N—C63/3P和DPN—C32/2P
C65N:是C65N型断路器系列，C63/3P：是3相63A底座断路器，最大电流63A.
DPN：是DPN型断路器系列，C32/2P：是2相32A底座断路器,电大电流32A.
39、HSM8-63C16
HSM8是杭州之江开关股份有限公司的微型断路器型号。
HS：企业代号“杭申”，杭州之江属于杭申控股集团。
M：塑料外壳式小型断路器。
8：产品设计序号。
63：断路器壳架等级电流63A。
C：断路器脱扣曲线，C表示用于配电保护。
16：断路器整定电流16A。
40、TBMIL-225/4P IN=100A IL=200MA
一种比较特殊的断路器，主要用于大型工业厂家，泄露电流比较大的地方，当泄露电流超过他的规定值100MA时，它就会跳闸。但总电流超过它允许的工作电流100A时，它也会跳闸！
41、ACB 3200AF/3200AT 4P 380V/75KA
ACB某品牌断路器型号3200壳架电流额定电流3200A 4P 额定工作电压380V ，极限分断能力为75KA
42、1*1C+2*Cat6 4P UTP
1根光纤加2根屏蔽6类网线
43、UTP-CAT5-4P/PC20-F(WC or CC
UTP-CAT5-4P是指开关型号，具体是什么要看品牌，每个厂家都有不同的标注型号，C20代表开关的分断容量为20A，WC代表在墙内暗敷，CC代表在地面内暗敷设。
44、[RVS(2*1.0)+UTP-5]PC25
RVB 平行多股软线，两根芯线是平行包在护套中的； RVS 对绞多股软线，就是将RVB的软芯撕开，对绞，一般用为电话线、音响线（扩音线）； (2*1.0) 成品外径（宽度×厚度）
/mm ； UTP-5 五类(非屏蔽-两对)网络线； PC25应该是PVC25，PVC25（直径：25mm，厚度：1.0mm）。
45、（2超五类4P UTP+2RVB-2*0.5) SC25 WC/FC
第一个2是两根，超五类就是超五类双绞线，4P是一根线缆里有四对线芯，UTP是非屏蔽双绞线，第二个2也是两根，RVB是铜芯聚氯乙烯绝缘平型连接软线，第三个2是两芯，0.5是每芯的线径，SC25是直径25mm的钢管，WC是墙内暗敷。
46、HUM18-63/3-D25HUC-12C-T25DU8.5
HUM18-63/3-D25:某品牌高分断小型断路器；HUC-12C：交流接触器T25DU8.5：热继电器
47、WL:YJV-0.66/1KV(5*16)RC40-FC
以上表示线路的电源电缆的大小及敷设方式： YJV-0.66/1KV(5*16)，表示电缆型号为：聚乙烯绝缘聚氯乙烯护套电力电缆、耐压等级为0.66/1KV，内含5芯16mm2铜芯电缆， RC40：表示电缆穿保护管直径为DN40热镀锌钢管， FC：表示敷设方式为埋地敷设， WL：指电箱出线回路回路。
48、BN-63D16/3
断路器。BN，断路器型号或者是未标注型号只是指弹簧操动机构63 断路器的壳架额定电流，D D型曲线，一般用于电机等感性负荷，这类负荷启动电流较大。16 断路器的额定电流3 3极，L1L2L3
49、HUM18-63/3-D25HUC-12C-T25DU8.5
HUM18-63/3-D25:高分断小型断路器；HUC-12C：交流接触器T25DU8.5：热继电器
50、(7XRVB-2X0.5)SC25WC/FC
7根RVB-2*0.5的软电线穿DN25的焊接钢管,在墙上及地坪内暗敷设。
51、NHYJV-5X6-CT,SC25-WE,CE,表示型号为5根6平方铜芯交联聚乙烯绝缘聚氯乙烯护套耐火电力电缆经电缆桥架敷设，再穿25mm钢管，沿墙，沿顶棚明敷。
DPNVigi-20A,表示型号为DPNVigi，额定电流为20A的漏电断路器。
CPM-R40TA ,表示电涌保护器,通流容量40KA；保护水平≤1.8，额定工作电压380V；响应时间25ns，外形尺寸117*71.4*77.5
KBO-32C/M23.06MF ,表示KBO系列控制与保护开关，意思是KBO—32主体+M型热脱扣器，额定电流23A+06MF型辅助触头。作用，就地控制非频繁起动的电动机负载，功率为380V/10KW，二次控制电源380V，要求故障信号和等待信号，双电源自动转换开关。
KBO-32C/M23/06MF是KBO的一种型号！ KB：控制与保护开关 0(零)：表示填补国内空白 32：主体额定电流为32A C：经济型 M：不频繁启动电机保护 25：整定电流为25A 06：3常开+2常闭+1故障报警+1短路报警 M：控制电压为220V F：消防型
AOL:电气火灾监控系统
52、CH1-160C/100A/2P
塑壳断路器：160 开关电流，100A整定电流，2P两相
53、YJV22-1,4×35/G100/QA
YJV22-1----交联聚乙烯绝缘聚氯乙烯护套（铜芯）铠装电力电缆，1KV以下；
4×35------规格4芯，每芯35平方毫米截面；
G100/QA----表示敷设方式为穿100直径钢管，墙内暗埋。
注：敷设方式标注为老标注方法，如今早就不用了，应该标注为
SC100WC
给你一套完整的标注代号说明：
1、表示线路敷设方式的文字代号：
序号敷设方式文字代号拼音代号
1 塑料线槽敷设PR XC
2 硬质塑料管敷设PC VG
3 半硬质塑料管敷设PEC ZVG
4 薄壁电线管敷设TC DG
5 水煤气管敷设SC G
6 金属线槽敷设MR GC
7 电缆桥架（或托盘）内敷设CT
8 瓷夹敷设PL CJ
9 塑制夹敷设PCL VT
10 蛇皮管敷设CP
11 瓷瓶或瓷柱绝缘子敷设K CP
2、表示线路敷设部位的文字代号：
序号敷设部位文字代号拼音代号
1 沿钢索敷设SR
2 沿屋架或层架下弦敷设BE LM
3 沿柱敷设CLE ZM
4 沿墙敷设WE QM
5 沿天棚敷设CE PM
6 在能进人的吊顶内敷设ACE PNM
7 暗敷在梁内BC LA
8 暗敷在柱内CLC ZA
9 暗敷在墙内WC QA
10 暗敷在屋面内或顶棚内CC PA
11 暗敷在地面或地板内FC DA
12 暗敷在不能进人的吊顶内AC PNA
54、HUM18-63/3-C10
HUM---环宇公司自定型号 18---设计序号 63---产品框架电流等级（本系列最大可做到电流63A） /3----3极，即三相，A B C.上三个进线接点，下三个出线接点。 C10---C型保护特征额定电流10A
55、NB1-16/2和NBILE-25/2-0.03mA
NB1 是正泰生产的小型断路器NB1-16/2 也就是整定电流16A 2极的
