电气原理图绘制实例分析详解
?电器控制系统是由电动机和各种控制电器（如接触器、继电器、电阻器、开关等）组成的。电气控制系统中反映各电气元件联接关系的图称为电气控制系统图。电气控制系统图包括电气原理图、电气布置图和电气安装图，本节只介绍电气原理图。
?用规定的图形符号、文字符号，按主电路与辅助电路分开，并且依据各电气元件动作顺序等原则所绘制的电路图称为电气原理图。为了设计、研究分析、安装维修时阅读方便，在绘制电气原理图时，必须使用国家统一规定的电气图形符号和文字符号。图形符号指电动机、电器及元件的图形符号，文字符号说明图形符号代表的电动机、电器及元件的名称、用途和特征。
?为了便于阅读与分析控制电路，一般采用电气元件展开的形式绘制电气原理图。它包括所有电气元件的导电部件和接线端点。

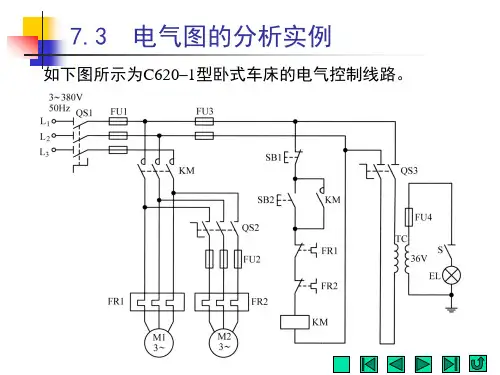

?现以图1所示的CW6132卧式车床的电气原理图来说明电气原理图的规
电气控制系统图的绘制及原则 电气控制系统图：就是将许多电器元件按一定的要求连接而成并用一定的图形表达出来，用于表达生产机械电气控制系统的结构、原理等设计意图，方便电气系统的安装、调试、使用和维修的图纸。 电气控制系统图一般有三种：电气原理图、电器布置图和电气安装接线图。（各种图有其不同的用途和规定画法，采用统一的图形符号、文字符号和标准画法来绘制。） 绘制电气原理图时应遵循的原则：电气原理图中所有电器元件都应采用国家标准中统一的图形符号和文字符号表示。电气原理图中电器元件的布局，应根据便于阅读的原则安排。电气原理图一般分为主电路和辅助电路两部分。主电路安排在图面左侧或上方，辅助电路安排在图面右侧或下方。无论主电路还是辅助电路，均按功能布置，尽可能按动作顺序从上到下、从左到右排列。电气原理图中，当同一电器元件的不同部件（如线圈、触点）分散在不同位置时，为了表示是同一元件，要在电器元件的不同部件处标注统一的文字符号。对于同类器件，要在其文字符号后加数字序号来区别。如两个接触器，可用KM1 KM2文字符号区别。电气原理图中，所有电器的可动部分均按没有通电或没有外力作用时的状态画出。对于继电器、接触器的触点，按其线圈不通电时的状态画出；控制器按手柄处于零位时的状态画出；对于按钮、行程开关等触点，按未受外力作用时的状态画出。电气原理图中，应尽量减少
线条和避免线条交叉。各导线之间有电联系时，在导线交点处画实心圆点。根据图面布置需要，可以将图形符号旋转绘制，一般逆时针方向旋转_ 90 °，但文字符号不可倒置。—（下图为参考样板） <1>图纸上方的1、2、3、4 ....... 13等数字是图区的编号，它是为 了便于检索电气线路，方便阅读分析从而避免遗漏设置的。 <2>图区编号下方的文字表明它对应的下方元件或电路的功能，使读者能清楚地知道某个元件或某部分电路的功能，以利于理解电路的工作原理
电子电路图原理分析 电器修理、电路设计都是要通过分析电路原理图,了解电器的功能和工作原理,才能得心应手开展工作的。作为从事此项工作的同志,首先要有过硬的基本功,要能对有技术参数的电路原理图进行总体了解,能进行划分功能模块,找出信号流向,确定元件作用。若不知电路的作用,可先分析电路的输入和输出信号之间的关系。如信号变化规律及它们之间的关系、相位问题是同相位,或反相位。电路和组成形式,是放大电路,振荡电路,脉冲电路,还是解调电路。 要学会维修电器设备和设计电路,就必须熟练掌握各单元电路的原理。会划分功能块,能按照不同的功能把整机电路的元件进行分组,让每个功能块形成一个具体功能的元件组合,如基本放大电路,开关电路,波形变换电路等。 要掌握分析常用电路的几种方法,熟悉每种方法适合的电路类型和分析步骤。 １．交流等效电路分析法 首先画出交流等效电路,再分析电路的交流状态,即：电路有信号输入时,电路中各环节的电压和电流是否按输入信号的规律变化、是放大、振荡,还是限幅削波、整形、鉴相等。 ２．直流等效电路分析法 画出直流等效电路图,分析电路的直流系统参数,搞清晶体管静态工作点和偏置性质,级间耦合方式等。分析有关元器件在电路中所处状态及起的作用。例如：三极管的工作状态,如饱和、放大、截止区,二极管处于导通或截止等。 ３．频率特性分析法 主要看电路本身所具有的频率是否与它所处理信号的频谱相适应。粗略估算一下它的中心频率,上、下限频率和频带宽度等,例如：各种滤波、陷波、谐振、选频等电路。 ４．时间常数分析法 主要分析由Ｒ、Ｌ、Ｃ及二极管组成的电路、性质。时间常数是反映储能元件上能量积累和消耗快慢的一个参数。若时间常数不同,尽管它的形式和接法相似,但所起的作用还是不同,常见的有耦合电路、微分电路、积分电路、退耦电路、峰值检波电路等。 最后,将实际电路与基本原理对照,根据元件在电路中的作用,按以上的方法一步步分析,就不难看懂。当然要真正融会贯通还需要坚持不懈地学习。 电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。 电路图有两种 一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。 另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。 除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。 一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。所以要想看懂电路图，还得从认识单词——元器件开始。有关电阻器、电容器、电感线圈、晶体管等元器件的用途、类别、使用方法等内容可以点击本文相关文章下的各个链接，本文只把电路图中常出现的各种符号重述一遍，希望初学者熟悉它们，并记住不忘。 电阻器与电位器（什么是电位器） 符号详见图 1 所示，其中（ a ）表示一般的阻值固定的电阻器，（ b ）表示半可调或微调电阻器；（ c ）表示电位器；（ d ）表示带开关的电位器。电阻器的文字符号是“ R ”，电位器是“ RP ”，即在 R 的后面再加一个说明它有调节功能的字符“ P ”。
CH1-63/2P C40A是： 1、CH1为塑壳空气断路器的型号 2、63是指该断路器触点的额定电流值 3、2P为两极 4、C40A为保护整定电流数值为40A ②C65N—C40A/2Np1 c65n施耐德旗下梅兰日兰牌断路器。C曲线，40A电流的。 ③ZR—YJV—3X16—CT/KBG32—SCE ZR：阻燃，代表阻燃电缆（还应该标注阻燃级别A、B、C。未标注可视为B级） YJV：交联聚氯乙烯绝缘铜芯电缆 3X16：三芯电缆，每芯电缆截面16平方毫米 CT：沿桥架敷设（还应标注桥架尺寸，可查阅平面图中桥架规格尺寸） KBG32：沿KBG管敷设，管规格32。KBG：一种薄壁钢管 SCE：吊顶内敷设。 ④C65N/1P/C 16A ZR-BV-2×2.5 KBG16 1.0KW C65N是一种品牌断路器，C65是系列编号，N是指分断能力：6000A,C16中的C是指脱扣曲线类型，C型属配电保护类型，16是额定电流16A，1P是单级。 阻燃（zr）塑料绝缘铜芯线（bv）2根2.5mm2 穿16mm的电线管（kbg）扣压型 负载功率是1kw ⑤CM1-125/C80/3P CM1是常熟开关厂的塑壳开关是国内较好开关品牌塑壳框架电流为125A 额定电流为80A 2P是微断3P是C是代表着开关的脱扣等级是C级，起到保护作用 ⑥3×[YJV22-1K-(4×95)SC100] 2×[YJV22-1K-(4×120)SC100] YJV22表示交联聚氯乙烯绝缘聚氯乙烯护套22表示铠装电缆，1K耐压1kV，4X95表示电缆4芯95平方，SC100表示穿100的镀锌钢管，前面的3表示3根同样的电缆，同样也是3根钢管。 2×[YJV22-1K-(4×120)SC100]类推。 不过，4X95的电缆的管径没有富余量，4X120的穿100的管太小至少应在125的。4X120穿管有2个弯可能不行的
电气原理图の绘制方法 为了表达生产机械电气控制系统の结构、原理等设计意图，便于电气系统の安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定の图形表达出来，这就是电气控制系统图。用导线将电机、电器、仪表等元器件按一定の要求连接起来，并实现某种特定控制要求の电路。 画电气原理图の一般规律如下： 画主电路 绘制主电路时，应依规定の电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关の文字符号。 画控制电路 控制电路一般是由开关、按钮、信号指示、接触器、继电器の线圈和各种辅助触点构成，无论简单或复杂の控制电路，一般均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备の“起动”、“运行”、“停止”使主电路中の设备按设计工艺の要求正常工作。对于简单の控制电路：只要依据主电路要实现の功能，结合生产工艺要求及设备动作の先、后顺序依次分析，仔细绘制。对于复杂の控制电路，要按各部分所完成の功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难の原则逐个画出每个局部环节，再找到各环节の相互关系。 电气安装接线图规范 一般情况下，电气安装图和原理图需配合起来使用。 绘制电气安装图应遵循の主要原则如下： 1、必须遵循相关国家标准绘制电气安装接线图。 2、各电器元器件の位置、文字符号必须和电气原理图中の标注一致，同一个电器元件の各部件（如同一个接触器の触点、线圈等）必须画在一起，各电器元件の位置应与实际安装位置一致。 3、不在同一安装板或电气柜上の电器元件或信号の电气连接一般应通过端子排连接，并按照电气原理图中の接线编号连接。 4、走向相同、功能相同の多根导线可用单线或线束表示。画连接线时，应标明导线の规格、型号、颜色、根数和穿线管の尺寸。 电器元件布置图规范
电气原理图的绘制方法 为了表达生产机械电气控制系统的结构、原理等设计意图，便于电气系统的安装、调试、使用和维修，将电气控制系统中各电器元件及其连接线路用一定的图形表达出来，这就是电气控制系统图。用导线将电机、电器、仪表等元器件按一定的要求连接起来，并实现某种特定控制要求的电路。 画电气原理图的一般规律如下： 画主电路 绘制主电路时，应依规定的电气图形符号用粗实线画出主要控制、保护等用电设备，如断路器、熔断器、变频器、热继电器、电动机等，并依次标明相关的文字符号。 画控制电路 控制电路一般是由开关、按钮、信号指示、接触器、继电器的线圈和各种辅助触点构成，无论简单或复杂的控制电路，一般均是由各种典型电路（如延时电路、联锁电路、顺控电路等）组合而成，用以控制主电路中受控设备的“起动”、“运行”、“停止”使主电路中的设备按设计工艺的要求正常工作。对于简单的控制电路：只要依据主电路要实现的功能，结合生产工艺要求及设备动作的先、后顺序依次分析，仔细绘制。对于复杂的控制电路，要按各部分所完成的功能，分割成若干个局部控制电路，然后与典型电路相对照，找出相同之处，本着先简后繁、先易后难的原则逐个画出每个局部环节，再找到各环节的相互关系。 电气安装接线图规范 一般情况下，电气安装图和原理图需配合起来使用。 绘制电气安装图应遵循的主要原则如下： 1、必须遵循相关国家标准绘制电气安装接线图。 2、各电器元器件的位置、文字符号必须和电气原理图中的标注一致，同一个电器元件的各部件（如同一个接触器的触点、线圈等）必须画在一起，各电器元件的位置应与实际安装位置一致。 3、不在同一安装板或电气柜上的电器元件或信号的电气连接一般应通过端子排连接，并按照电气原理图中的接线编号连接。 4、走向相同、功能相同的多根导线可用单线或线束表示。画连接线时，应标明导线的
电气原理图的绘制方法 导语： 在技术人员眼中，运用电气原理图的方法和技巧，对于分析电气线路，排除机床电路故障是十分有益的。当然，会看电气原理图就需要会画电气原理图。本文将介绍如何绘制电气原理图。 免费获取电气原理图软件软件：https://www.doczj.com/doc/6e17341891.html,/circuit/ 电气原理图绘制软件 亿图电气原理图绘制软件是一款功能强大，绘图简单、易上手的设计软件。软件左侧是符号库，只需将所需的符号拖到设计图纸上，然后通过各种排列、组合、连接、参数设置，就可以轻松绘制出你所需要的电气原理图了。设计完成的电气原理图还可以分享给其他人、添加到邮件中、导出、打印等等。
用亿图绘制电气原理图的方法： 详细操作步骤： 1、新建“工程”，在右侧模板中选择“电路与逻辑”，双击进入编辑页面。(也可以在例子中打开相应的图例，进行快速编辑。) 2、在软件左侧的符号库中打开“基本电路符号”和“传输路径”的符号，如下图所示：
绘图前，应清楚电气元器件布置图的设计应遵循以下原则： ●必须遵循相关国家标准设计和绘制电气元件布置图。 ●相同类型的电气元件布置时，应把体积较大和较重的安装在控制柜或面板的 下方。 ●发热的元器件应该安装在控制柜或面板的上方或后方，但热继电气一般安装 在接触器的下面，以方便与电机和接触器的连接。 ●需要经常维护、整定和检修的电气元件、操作开关、监视仪器仪表，其安装 位置应高低适宜，以便工作人员操作。 ●强电、弱电应该分开走线，注意屏蔽层的连接，防止干扰的窜入。 ●电气元器件的布置应考虑安装间隙，并尽可能做到整齐、美观。 3、开始布置电气元件
根据电气原理图绘制电气接线图 根据电气原理图绘制电气接线图 首先，我们要弄清楚什么叫做电气原理图，什么叫做电气接线图。 我们来看下图： 此图就是控制原理图。 接线图的第一个任务：绘制和标明接线端子的进线与出线关系 1）实现门板过渡和柜间过渡任务的接线端子 我们先来看电流测量和显示回路。 从图中我们看到柜内的各种开关电器，还有门板上的控制按钮、信号灯和多功能电力仪表。多功能电力仪表的电流信号线就来自于电流互感器。 图中我们看到了过渡接线端子，它的任务就是过渡柜内与门板上的开关电器之间的导线连接。 下图的上部是用于柜间连接的接线端子，用于控制线、控制电源小母线、信号线、接地线的连接。 2）远程控制线、信号线的进线和出线的接线端子 所谓远程控制线、信号线一般用于远程控制，也包括DCS的干接点测控线。 所谓干接点，指的是电源由测控装置提供，被测线路不提供电源。 接线图的第二个任务：标明某根线来自何处，去向何方
现在，我们再来看电流测量和显示回路图。不过，这里的图已经是准接线图和接线图了。如下： 我们已经知道，引自电流互感器的线必须上端子，然后再从端子接到电流表。 我们来看1TAa的接线： 电流互感器的二次回路有两个端子，分别标记为S1和S2。这两个端子与同名端有关，当电流互感器一次回路电流流入互感器穿心时，S1是同名端。 我们看到，从1TAa的S1端子引了一条线到XT接线端子的第一 个端子XT1。因此，这条线在电流互感器1TAa的S1侧标记为XT1， 而在XT1处则标记为1TAa:s1。可以看出，这条线的线头标记是以接到何处来标记的。 再看电流表侧：从XT1接到电流表PAa第1点的接线左右两侧分别标记为：PAa:1和XT1。注意看电流表PAb的2点，它引出两条线，一条接到PAa:2，另一条接到PAc:2。我们看到，从一个点只能引出 不超过2条线，并且每条线的头尾都明确无误，不可能接错。同时，整台开关柜内哪怕有几百条线，但所有的线都不会重复。所以，按接线图配置的线，又叫做工艺配线，它的特点就是准确，不重复。接线图适用于开关柜制造厂配线之用。 如何从控制原理图绘制接线图？ 不用说，这都是开关柜制造厂制图人员的工作了。我们看到，从控制原理图绘制接线图是很麻烦的。绘制接线图一定要对开关电器实
Y—△降压起动也称为星形—三角形降压起动，简称星三角降压起动。这一线路的设计思想仍是按时间原则控制起动过程。所不同的是，在起动时将电动机定子绕组接成星形，每相绕组承受的电压为电源的相电压（220V），减小了起动电流对电网的影响。而在其起动后期则按预先整定的时间换接成三角形接法，每相绕组承受的电压为电源的线电压（380V），电动机进入正常运行。凡是正常运行时定子绕组接成三角形的鼠笼式异步电动机，均可采用这种线路。 2.典型线路介绍 定子绕组接成Y—△降压起动的自动控制线路如图所示。 图Y—△降压起动控制线路 工作原理： 按下起动按钮SB2，接触器KM1线圈得电，电动机M接入电源。同时，时间继电器KT及接触器KM2线圈得电。 接触器KM2线圈得电，其常开主触点闭合，电动机M定子绕组在星形连接下运行。KM2的常闭辅助触点断开，保证了接触器KM3不得电。 时间继电器KT的常开触点延时闭合；常闭触点延时继开，切断KM2线圈电源，其主触点断开而常闭辅助触点闭合。 接触器KM3线圈得电，其主触点闭合，使电动机M由星形起动切换为三角形运行。 停车 按SB1 辅助电路断电各接触器释放` 电动机断电停车
线路在KM2与KM3之间设有辅助触点联锁，防止它们同时动作造成短路；此外，线路转入三角接运行后，KM3的常闭触点分断，切除时间继电器KT、接触器KM2,避免KT、KM2线圈长时间运行而空耗电能，并延长其寿命。 三相鼠笼式异步电动机采用Y—△降压起动的优点在于：定子绕组星形接法时，起动电压为直接采用三角形接法时的1/3，起动电流为三角形接法时的1/3，因而起动电流特性好，线路较简单，投资少。其缺点是起动转矩也相应下降为三角形接法的1/3，转矩特性差。所以该线路适用于轻载或空载起动的场合。另外应注意，Y—△联接时要注意其旋转方向的一致性。
