中国矿业第21卷
在煤矿采煤生产中，空压机主要负责向矿井大
量的风动机械提供动力，其工作的可靠性和安全性
直接影响着矿山的正常生产和经济效益。目前大部
分空压机组存在着控制方式落后、操作不方便的问
题。控制回路大多为继电器控制，控制方式采用就
地分散式人工操作，由固定人员24h 值守，值守人
员根据井下用风量的需求手动启动或者停止空压
机，并且定时巡检、记录运行状况。另外，空压机组
耗电量很大，其中有相当长时间是在空载或轻载状
态下运行，导致能耗大、机器受损严重、运行成本较
高。因此，设计一个操作方便、功能完善的全自动集
中监控系统，对空压机组进行监控和保护，提高空
压机组的工作效率，降低能耗，延长使用寿命，有着
重要的现实意义。1监控系统的构成
锦丘煤矿压风系统由地面一台MOGF-9.6/8G
型空压机（风冷）和井下三台SM-5132W 型空压机
组成（复盛机电有限公司生产、水冷），为煤矿用单螺杆移动式空压机。每台空压机都配有本体控制器Delcos3100，通过Delcos3100控制器的操作面板，操作人员可以就地控制单台空压机的启停、查看运行状况、设置运行参数等。另外，Delcos3100控制器留有一个RS-485通信接口，支持Modbus RTU 协议，为实现空压机组的集中监控提供了条件。系统结构图如图1所示。

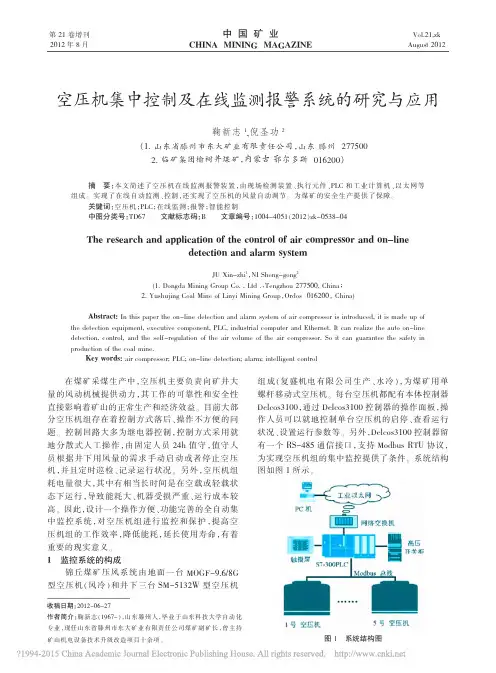

图1系统结构图空压机集中控制及在线监测报警系统的研究与应用
鞠新志1,倪圣功2
（1.山东省滕州市东大矿业有限责任公司，山东滕州277500
2.临矿集团榆树井煤矿，内蒙古鄂尔多斯016200）
摘要：
本文简述了空压机在线监测报警装置，由现场检测装置、执行元件、PLC 和工业计算机、以太网等组成。实现了在线自动监测、控制，还实现了空压机的风量自动调节。为煤矿的安全生产提供了保障。
关键词：
空压机；PLC ；在线监测；报警；智能控制中图分类号：TD67文献标志码：B 文章编号：1004-4051（2012）zk-0538-04
The research and application of the control of air compressor and on-line
detection and alarm system
JU Xin-zhi 1，NI Sheng-gong 2
(1.Dongda Mining Group Co.,Ltd .，Tengzhou 277500,China ；
2.Yushujing Coal Mine of Linyi Mining Group ，Ordos 016200，China)
Abstract:In this paper the on-line detection and alarm system of air compressor is introduced,it is made up of
the detection equipment,executive component,PLC,industrial computer and Ethernet.It can realize the auto on-line detection,control,and the self-regulation of the air volume of the air compressor.So it can guarantee the safety in production of the coal mine.
Key words:air compressor;PLC;on-line detection;alarm;intelligent control
收稿日期：2012-06-27
作者简介：
鞠新志（1967-），山东滕州人，毕业于山东科技大学自动化专业，现任山东省滕州市东大矿业有限责任公司煤矿副矿长，曾主持
矿山机电设备技术升级改造项目十余项。第21卷增刊
2012年8月中国矿业CHINA MINING MAGAZINE Vol.21,zk
August 2012
