ACVF门机变频器调试说明书(中文版)

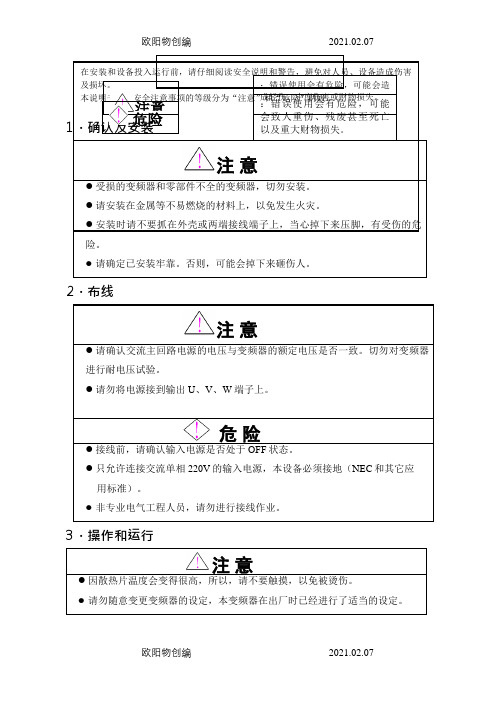

1．确认及安装
注 意
安 全 注 意 事 项
在安装和设备投入运行前，请仔细阅读安全说明和警告，避免对人员、设备造成伤害及损坏。 本说明书有关安全注意事项的等级分为“注意”和“危险”两级。 注意
危险
：错误使用会有危险，可能会致人重伤、残废甚至死亡以及
重大财物损失
。
：错误使用会有危险，可能会造成轻
●受损的变频器和零部件不全的变频器，切勿安装。
●请安装在金属等不易燃烧的材料上，以免发生火灾。
●安装时请不要抓在外壳或两端接线端子上，当心掉下来压脚，有受伤的危
险。
●请确定已安装牢靠。否则，可能会掉下来砸伤人。
2．布线
注意
●请确认交流主回路电源的电压与变频器的额定电压是否一致。切勿对变频
器进行耐电压试验。
●请勿将电源接到输出U、V、W端子上。
危险
●接线前，请确认输入电源是否处于OFF状态。
●只允许连接交流单相220V的输入电源，本设备必须接地（NEC和其它应
用标准）。
●非专业电气工程人员，请勿进行接线作业。
3．操作和运行
注意
●因散热片温度会变得很高，所以，请不要触摸，以免被烫伤。
●请勿随意变更变频器的设定，本变频器在出厂时已经进行了适当的设定。
危险
●请务必在装上外壳后再接通电源。接通电源前请将开关置于OFF位置。
●变频器通电时，即使在停机状态也不要触摸变频器的端子，以免触电。
4．维护和检查
危险
●检查要在切断电源5分钟后进行，否则有触电的危险。
●检查和维护要由专业人员进行
●变频器的端子在通电情况下切勿触摸，端子上有高电压，非常危险。
●进行检查、维护作业时请使用绝缘工具，并避免手上佩带手表、戒指等金
属物。
5．其它
危险
●绝对禁止对变频器进行改造，以免发生伤亡事故。
目录
1、安全注意事项-------------------------------------------------------------------------------1 2．目录------------------------------------------------------------------------------------------2 3．接线------------------------------------------------------------------------------------------4 3—1 变频器接线图---------------------------------------------------------------------4 3—2 控制器接线--------------------------------------------------------------------------5 4．操作-------------------------------------------------------------------------------------------6 4—1 各按键功能及指示-----------------------------------------------------------------6 4—2 基本操作-----------------------------------------------------------------------------7 4—3 系统参数-----------------------------------------------------------------------------7 5．其它参数------------------------------------------------------------------------------------10 5—1 相关技术参数-----------------------------------------------------------------------10 5—2 电气参数-----------------------------------------------------------------------------10 6．调试说明------------------------------------------------------------------------------------11 6-1两个关键词的解释---------------------------------------------------------------------11 6-2门机控制器调试的具体步骤---------------------------------------------------------11 7．故障处理-------------------------------------------------------------------------------------13 8、其它---------------------------------------------------------------------------------------------13
8—1 废物处理------------------------------------------------------------------------------13 8—2 咨询修理------------------------------------------------------------------------------13 9、附页---------------------------------------------------------------------------------------------14 附页1：门机安装注意事项-----------------------------------------------------------------14 附页2：双折门机直梁安装示意图--------------------------------------------------------15 附页3；轿顶安装示意图--------------------------------------------------------------------16
1、前言 1- 1
●标牌内容
TYPE ：ACVF003C SOURCE ：1φ200-240V 50/60Hz
OUTPUT ：0.5KV A 1.5 SER.NO.：03AA-0888
额定输出电流
2、外观和各部分的名称
额定输型
生产号（例如
3、接线
3-1 控制器接线
插座号端子及标识功能插座号端子及标识功能P1
1 L 电源相线
P4
4 开门到位
2 PE 接地 5 公用
3 N 电源中性线 6 关门到位
P2
1 U
电机端子
7 公用
2 V 8 位置
3 W 9 公用
4 PE 接地
P6
1 A
P3
1 开门指令 3 5V
2 公用 5 B
3 关门指令 6 PE 接地
P5
10 外接开门到位
（到位通）
9 OV
11
注：P3开关门指令输入，要求是开关量无源输入。
P4所有输出均为继电器触点输出。
DC：24V，2A；AC：220V/110V 1A
P5外接开门到位输入开关（双稳态磁开关），
要求开关动作时触点闭合。
3-2方框图
4．操作
4-1 各按键功用及指示
注意
所有的参数必须由合格的人员输入，要特别注意安全警告
OOUT COUT SOUT OIN CIN DSIN
P ▲▼
C aution:
Before adjustment read the
operating manual.
按键/显示功用显示运行状态，参数号或参数值（当按下P 键时）或故障码
▲上升/增加在编程过程中，可增加参数号和数值。
▼下降/减少在编程过程中，可减少参数号和数值。
P 参数转换用于访问设定参数。
OOUT 指示灯开门到位信号输出指示。
COUT 指示灯关门到位信号输出指示。
SOUT 指示灯门位置信号输出指示。
OIN 指示灯开门指令输入指示。
CIN 指示灯关门指令输入指示。
DSIN 指示灯外接开门到位开关输入指示。
4-2 基本操作
设定的基本操作方法如下所示。这种方法用来设定开门总速度值从0.5m/s上升至0.7m/s，其它参数设定请参阅功能表。
步骤/操作按键显示值
1、接通控制器的主电源(已存脉冲数)
2、按编程键P F000
3、按△键直到显示F009 △F009
4、按P键显示当前参数设定值P F050
5、按△键设定所需要的参数值△F070
6、按P键将设定值写入P F009
7、按▽键返回到F009 ▽F000
8、按P键退出编程状态P (已存脉冲数)
4-3 系统参数
可以通过前面板上的薄膜型按键改变和设定参数，以调节出所需要的开关门特性。例如开关速度等。被选定的参数号和设定的参数值通过四位LED显示屏显示出来。同时可参看上页曲线图进行调整。
※注：设定参数时必须先断开开关门输入信号，否则按P键将不起作用。
如果间断性地按△或▽键，数值将一步一步地改变，如果长时间地按下这些键，数值将快速地改变。如果出现不慎将参数错误设定，通过将参数F017设定为1，并按P键，可以将所有参数都复位到出厂设定值。
参数功能
参数范围
［出厂设置］
说明/注释
F000 未用
F001 关门时加速度0005—0024
［0012］
根据不同门宽及开关门所需求的舒适度
调整，数值增大时斜率增加，减少时，
斜率降低。如果开门宽度过少，调整此
参数值过少会影响关门总速度。
F002 关门总速度0010—0100
［0050］
设定关门最高速度。
F003 关门时减速度0010—0100
［0045］
根据不同门宽及开关门所需求的舒适度
调整，数值增大时斜率增加，减少时，
斜率降低。如果开门宽度过少，调整此
参数值过少会影响关门总速度。
F004 关门到位缓冲速
0003—0018
［0005］
设定过大会造成闭门时有冲击。
F005 关门到位缓冲距离
0010—0100
［0050］设定过大会造成关门时间过长，设定过少会造成闭门时有冲击。
F006 开锁速度
0002—0015
［0008］结合不同型号门锁，调整开锁速度，设定过少开门时间大。
F007 开锁间隙
0020—0050
［0040］
结合不同型号门锁，调整开锁间隙。
F008 开门加速度0005—0024
［0012］
根据不同门宽及开关门所需求的舒适度
调整，数值增大时斜率增加，减少时，
斜率降低。如果开门宽度过少，调整此
参数值过少会影响关门总速度。
参数功能
参数范围
［出厂设置］
说明/注释
F009 开门总速度0010—0100
［0050］
调整开门时总速度
F010 开门时减速度0010—0100
［0045］
根据不同门宽及开关门所需求的舒适度
调整，数值增大时斜率增加，减少时，
斜率降低。如果开门宽度过少，调整此
参数值过少会影响关门总速度。
F011 开门到位时缓冲力0004—0018
［0009］
设定过大门到位时有撞击声，
设定过小会造成开门不到位。
F012 开门到位时缓冲距
离
0005—0050
［0005］
设定过小门到位进有撞击声，
设定过大开门时间损失过大。
F013 紧急开门时冲击力0003—0023
［0005］
设定由于正在关门时有开门信号，使门
紧急停止时的冲击力，设定过大门停止
时有撞击声，设定过小停止感觉迟钝。
F014 开门到位输出位置0000—0125
［0005］
设定输出开门到位信号的早迟。
F015 关门到位输出位置0000—0125
［0005］
设定输出关门到位信号的早迟。
F016 门位置输出位置0—100
［50］
设定门位置信号输出以百分比显示。
F017 复位到出厂设定值
0—1
［0］
设定‘1’并按P值，所有参数都将复位
到出厂设定值。
F018 自学习门宽数
0—1
［0］
设定‘1’将自动进入自学习状态，学习
完毕将显示门宽脉冲数，将恢复到自动
运行状态。自学习时将轿门和厅门脱开
(关门到位不能自学习)。
F019 关门力矩调节0030—0080
［0060］
调节关门力矩，调节过小会影响关门总
速度。
F020 内置防挤压功能设
定
0—1
［0］
设定0为内置防挤压装置无效。
设定1为内置防挤压装置有效。
参数功能
参数范围
［出厂设置］
说明/注释
F021 密码输入密码55，允许进入F022-F032。
F022 门刀选择
0—1
［1］
0异步门刀，1同步门刀。
F023 保持力选择
0—1
［1］
0关门到位无保持力，1关门到位有
保持力。
F024 空
F025 低速力距调节10-20
[15]
根据不同门重量调节开关门底速时
的力距。
F026 开门最大力距调节30-80
[60]
调节开门过程中堵转时的最大力距。
F027 开关门有保持力时马
达频率
10-30
[18]
F028 开关门有保持力时保
持力距
20-50
[30]
F029 开关门到位常开闭选
择
0—1
［0］
0常闭输出，1常开输出
F030 位置输出常开闭选择
0—1
［1］
0常闭输出，1常开输出
F031 自动开关门设定
0—1
［0］
0指令开关门，1自动开关门
F032 自动开关门时间设定
8—30
［12］
调节自动开关门定时时间长短
※注：参数F022—F032由厂方设定，一般情况下用户勿须现场设定。
5．其它参数
5-1 相关技术参数
保护级别IP30
抗震性IEC 68-2-6，2毫米峰值-峰值（5..16Hz）2g ,峰值小于150Hz 灰尘度按IEC 664为2级
相对湿度90%，不结露
室温-25……+70℃仓储 0……+50℃使用
冷却方式自冷
适用电机三相交流 220V
5—2 电气参数
电源电压230V±%15， 50/60Hz±2%
Silciem标准电动输2A 最大（230V）
输出电压3X220V 0，1……50Hz 4A 最大
编码器电源5V
输入信号无源信号
输出信号250V最大，3A最大
额定输出功率0．5 KVA
6．调试说明
6-1 两个关键词的解释
1）脱机运行状态：脱开电梯主控制器、脱开层门装置，门机单独运行的状态。
2）外接开门到位开关：在门机底板上安装一双稳态磁开关、开关动作触点闭合，门机控制器得到开门到位信号，开门到位时通。
6-2、门机控制器调试的具体步骤
1）按照顺序安装门机完毕，调整好门机高度和位置、轿门扇、门刀；
让门机处于脱机运行状态，保证轿门无阻碍开门到位和关门到
位。
2）检查门机控制器的输入电源：AC220V±15%；如电源电压不在
AC220V±15%范围内，切勿上电，否则会损坏门机控制器。
3）确认输入电源电压正常，打开门机控制器电源开关。初上电，门
机控制器显示已存出厂门宽度脉冲数，以自学习速度向开门方向
运行，直到外接开门到位开关闭合向门机控制器输入开门到位信
号，同时操作面板上外接到位开关指示灯DSIN亮，表示门机已
开门到位。只有门机控制器接收到外接开门到位开关动作闭合信
号，控制器才响应端子指令和面板操作；如没有开门到位信号输
入，只显示当前脉冲数，不响应来自端子或操作面板的开关门指
令,门机一直处于低速开门状态。有下列情况之一有可能造成没
有开门到位信号输入：
①插件P5松动或插件P5到磁开关连线故障。插紧插件或正确连线。
②磁钢同磁开关位置不匹配，不能让磁开关动作，调整磁开关位置，使
开门到位时磁开关动作闭合。
③磁钢的N、S极反向，开门到位磁开关动作断开。将磁钢上、下翻面安
装即可。
④磁开关触点损坏，更换同型号磁开关即可。
4）通常情况，门机出厂已调试完毕，在现场初上电，只要门机开门到位后，门机控制器即可进行正常开关门，先用短接线连接P3端
子或面板上的△、▽键来进行开关门操作，关门过程面板显示门宽
度脉冲数最大，依次递减，直至关门到位显示为0000；开门过程
面板显示0000，依次递增，直至开门到位显示门宽最大脉冲数。
如关门到位后面板显示为000X（X在0-10之内）属正常。
5）根据现场实际情况，调整相关参数，直到达到理想运行曲线。如关门到位门板有撞击声，把F004的参数改小，F005的参数改大一
点；关门到位门刀不能打开，除调整相关的机械装装置（请参照门
机安装门刀调整部分），将F004的参数改大，或将F005的参数改
小。
6）在现场安装调整中如果移动门机开门宽度限位，每次就必须在脱机状态自学习，起始应不在关门到位位置（门不处于关门到位）自
学习操作如下（如果外接开门到位开关不正常将不能自学习）：
步骤/操作
按键显示
1．按编程健P P
F000
2．按△键直到显示F018 △
F018
3．按P键显示当前参数0000 P
0000
4．按△键设置参数为0001 △
0001
5．按P键自学习开始P 自学习结束显示门宽脉冲数,同时恢复到运行状态
7）确认门机运行正常后，开关门控制线接到插件P3端上；电梯主控制系统所需要门机控制器输出的开门或关门到位信号由插件P4端子输
出，接入主控制系统相应接线端子上。（注意：①开关门控制输入信号
是开关量无源信号，否则就会损坏门机控制器；②开关门到位输出是
继电器输出，其触点可承受AC220V/ 110V、1A；DC24V、2A）。
8）确保正确接线，通过F021密码进入F029修改参数，让门机控制器输出形式符合电梯主控制系统要求。一般已由电梯厂商设定。
9）在确保门机所有的参数都符合电梯主控制系统要求，方可带上厅门进行开关门操作，参照系统参数，正确修改相应参数，直到达到理想的
运行状态。
7．故障处理
一旦发生故障，控制器将关断，并且显示屏上出现一个故障码，故障处
理复位后，重新上电即可正常工作。
故障码原因处理办法
E100 电机UVW线接错断电，UVW连接正确后，重新上电。
码器坏或编码器连接故
障
正确连接编码器或更换编码器。
E001 过电压检查电源电压是否在铭牌显示的额定限值以内。
E002过电流检查引线和电机是否出现短路和接地故障，检查电机是否堵转达或过载。
E003过载检查电机是否过载。
E005
变频器过热
（内部PTC）
检查环境温度是否太高。
8．其它
8—1 废物处理
销售商将免费回收报废的设备，但不支付运输费。如果用户直接处理，
必须遵守当地有关废料处理的法规，如果处置的方法不符合强制性规定，
销售商概不负责，外壳和散热器均由铝制成。在处理线路板时应遵守有
关处置电子废物的规定进行处理。
8—2 咨询修理
在咨询时，应提供系列号和订货号，在复函时应重复此号。由于技术原
因，只能整套修理。
附页1：
门机安装注意事项
1、门机机械安装好后，高速门机安装支架使门机底板、门机挂
板垂直，门机中心线与轿厢中心线对齐。手推门板应灵活。
2、调整门刀中心与门板中心的距离为150+3mm（层门为150mm）.
3、手拉皮带使门关闭，门刀打开到最大，调整锁钩间隙（如下
图），A间隙为2毫米，B间隙为0毫米。如果关门保持力过大，可适当增大A间隙
A
B
4、门机上电进行自学习（最好与层门脱离），自学习前，应将开
关门指令信号P3插头（绿色）拔出，学好后回。
5、正常开关门时，如某层出现门机关到位而门刀打不开时，应
调整该层门锁钩位置，使层门比门机迟后2-3毫米关到位。
6、开关门到位时应让门机底板上的限位橡胶起作用。
