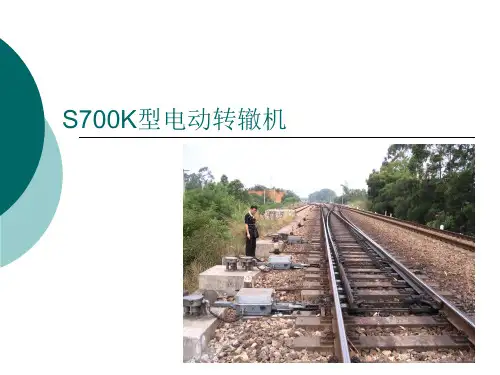

一、S700K型电动转辙机
（一）整机
1．转辙机的基本功能是什么
答：转辙机是道岔控制系统的执行机构，用于道岔的转换于锁闭，以及道岔所处位置和状态的监督。
它的基本功能是：
（1）作为转换器，它应具有足够大的拉力完成道岔可动部件（如尖轨或心轨）的转换（解锁---转换---锁闭）过程；因故不能转换到底时，应随时通过操纵使之返回原来位置。
（2）作为锁闭器，转换不到底不应锁闭，不锁闭时不应停止转换；一旦锁闭，应能防止外力对道岔的解锁。
（3）作为监督器，应能随时反映出道岔的定位、反位和四开的三种位置和状态。
2．转辙机是怎样分类的S700K型电动转辙机属于哪一类型的转辙机
答：转辙机的类型较多，从动力方面分类，可分为旋转电动机型，直线电动机型，风压、油压直动型。
旋转电动机型又分为机械传递型和液压传递型。习惯上把前者叫做电动转辙机，后者叫做电动液压转辙机。
电动转辙机根据使用电源的不同，又分为直流电动转辙机、单相交流电动转辙机、三相交流电动转辙机等。
电动转辙机根据机械传递的方式不同，又分为齿条传递和滚珠丝杠传递等类型。
S700K型电动转辙机属于滚珠丝杠传递的三相交流电动转辙机。
3．S700K型电动转辙机的产品代号含义是什么
答：S700K型电动转辙机的产品代号来自德文“Simens-700-Kugelgewinde”，其含义为：“西门子---具有6860N（700kgf）保持力---带有滚珠丝杠”的电动转辙机。
4．S700K型电动转辙机具有哪些功能
答：S700K型电动转辙机可以操纵各种型号和规格的道岔。它适用于尖轨或可动心轨处采用外锁闭的道岔，它还能操纵脱轨器以及吊桥、旋桥或闸门等的栓锁装置。
5．S700K型电动转辙机又什么特点
答：S700K型电动转辙机是由于提速的需要，引进德国技术生产的，它具有以下主要特点：
（1）采用了交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率高、使用寿命短、维修量大的不足，而且减小了控制导线截面，延长了控制距离。
（2）采用了直径32mm的滚珠丝杠作为驱动装置，延长了转辙机的使用寿命。
（3）采用了具有簧式挤脱装置的保持连接器，并选用了不可挤型零件，从根本上解决了由于挤切销劳损造成的惯性故障。
（4）采用了多片干式可调摩擦连接器。经工厂调整加封，使用中无需再调整。
6．S700K型电动转辙机的主要技术特性应符合哪些要求
答：《信号维护规则技术标准》中规定，电动转辙机的主要技术特性应符合表中要求。
7．S700K型电动转辙机是如何分类的有多少种类
答：S700K型电动转辙机是一种规格齐全的电动转辙设备。它不仅能满足道岔尖轨、心轨的单机牵引，而且也能满足双机、多机牵引的需要。
S700K型电动转辙机的机身是通用的，经配件组装，可根据具体需要组成各种类型。
根据安装方式的不同，每一种类又分为左装和右装两种。所谓左装或右装是指：面对尖轨或心轨时，转辙机安装在线路左侧的，称为左装；安装在右侧的称为右装。
左装的转辙机型号用字母A加上奇数数码表示，如A13、A15；右装的转辙机型号用字母A加上偶数数码表示，如A14、A16等。
同是S700K型电动转辙机，不同的种类是不能通用的，在平时安装或更换时请务必注意。
8．S700K型电动转辙机的动作杆动程和检测杆行程有什么不同
答：S700K型电动转辙机的动作杆动程包括转辙机带动可动轨经过的道岔开称的距离和外锁闭装置完成所闭所经过的距离之和。
检测杆行程是指转辙机带动可动轨经过道岔的开程的距离。

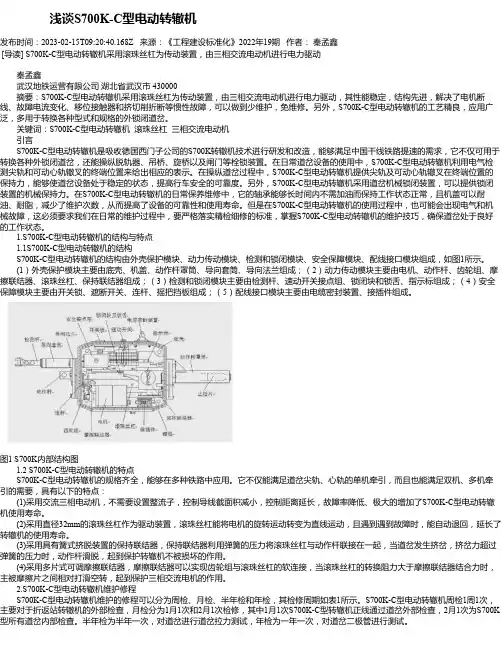

9．S700K型电动转辙机主要由几部分组成
答：主要由外壳部分、动力传动机构、检测和锁闭机构、安全装置、配线接口五大部分组成。
（1）外壳部分：主要由铸铁底壳、机盖、动作杆套筒、导向套筒、导向
法兰等四部分组成。
（2）动力传动机构：主要由三相交流电机、齿轮组、摩擦连接器、滚珠丝杠、保持连接器、动作杆等六部分组成。
（3）检测和锁闭机构：主要由检测杆、叉形接头（用于内外检测杆的连接）、速动开关组、锁闭块和锁舌、指示标等五部分组成。
（4）安全装置：主要由开关锁、遮断开关、连杆、摇把儿孔挡板等四部分组成。
（5）配线接口：主要由电缆密封装置、接插件插座两部分组成。

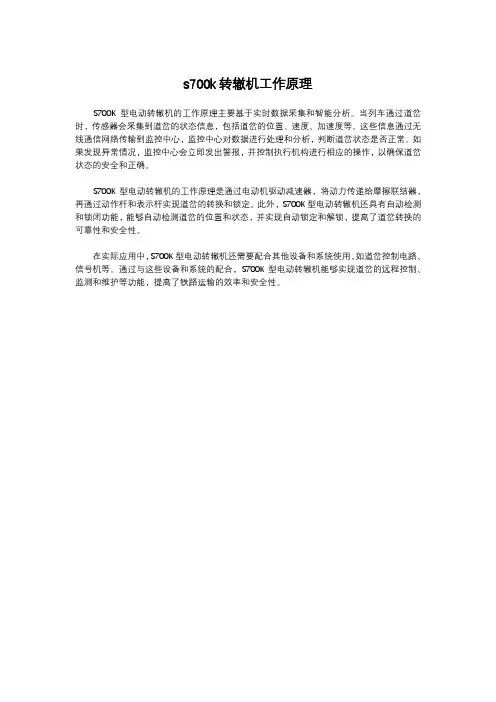

10．S700K型电动转辙机的机械传动机构是怎样工作的
答：S700K型电动转辙机的机械传动机构是按如下过程工作的：
（1）电动机的转动通过减速齿轮组，传递给摩擦连接器；
（2）摩擦连接器带动滚珠丝杠转动；
（3）滚珠丝杠的转动带动丝杠上的螺母水平移动；
（4）螺母通过保持连接器经动作杆、锁闭杆带动道岔转换；
（5）道岔的尖轨或心轨经外表示杆带动检测杆移动。

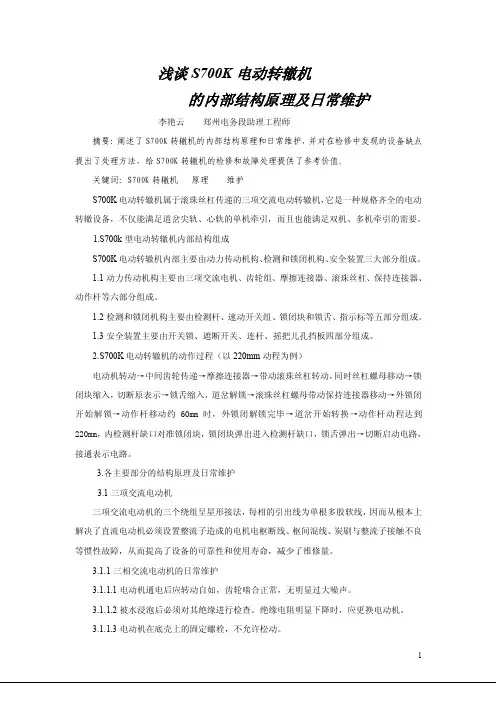

11．S700K型电动转辙机的动作程序
答：以220mm动程的S700K型电动转辙机为例，其动作程序为：电动机转动→中间齿轮传递→摩擦联接器→带动滚珠丝杠转动，同时丝杠螺母移动→操纵板将锁闭块顶入，切断原来表示→锁舌缩入，解锁→滚珠丝杆螺母带动保持连接器移动→外锁闭开始解锁→当动作杆移动约60mm时，外锁闭解锁完毕→道岔开始转换→当动作杆动程达220mm时，内表示杆缺口对准锁闭块，锁闭块弹出进入表示杆缺口，锁舌伸出→切断启
动电路，接通表示。
（二）三相交流电动机
1．为什么说采用三相交流电动机提高了设备的可靠性合使用寿命，减少了维修工作量
答：三相交流电动机的三个绕组呈星形接法，每相的引出线为单根多股软线，因而从根本上解决了直流电动机必须设置整流子造成的电机电枢断线、枢间混线、炭刷与整流子接触不良等惯性故障，从而提高了设备的可靠性合使用寿命，减少了维修量。

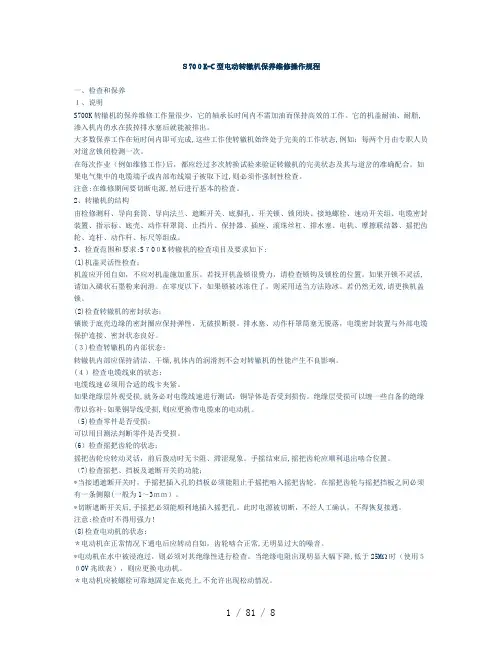

2．在三相交流电动机的维修中应注意哪些事项
答：三相交流电动机的维修中应注意以下事项：
（1）电动机通电后应转动自如，齿轮啮合正常，无明显过大噪声。（2）对绝缘电阻的检查，可每年一次。被水浸泡后必须对其绝缘进行检查。绝缘电阻明显下降时，应更换电动机。
（3）电动机在底壳上的固定螺栓，不允许松动。
（4）电动机上的齿轮被损伤而影响齿轮啮合时，应予更换。
（三）齿轮组
1．齿轮组的组成与作用是什么
答：齿轮组由摇把齿轮、电机齿轮、中间齿轮及摩擦连接器齿轮组成。其中摇把齿轮与电机齿轮是一个传递系统。其作用是能用手摇把儿对电动转辙机进行人工操纵。
电机齿轮、中间齿轮与摩擦连接器齿轮是一个传递系统。它除了将电机的旋转驱动力传递到摩擦连接器上外，更重要的是，它还是电动转辙机
的第一级减速器。
2．电动转辙机为什么要设置减速器
答：在功率一定的条件下，物体的转速高，其转矩就小，转速低，转矩就大。电动转辙机用的电动机，其功率选定后是不变的。为了得到较大的转矩来带动道岔，必须要经过减速。
在S700K型电动转辙机中，齿轮组是第一级减速器，滚珠丝杠是第二级减速器。
3．在齿轮组的日常维修中应注意哪些事项
答：齿轮组的日常维修有以下注意事项：
（1）要避免外部对齿轮组的损伤，齿轮被损伤而影响齿轮组啮合时，要进行检修或更换。
（2）要按规定在转辙机静止时对四个齿轮涂润滑脂，保持清洁润滑，齿轮啮合正常。
（四）摩擦连接器
1．摩擦连接器有什么作用和技术要求
答：当电机的动作电路被切断后，由于电机的转动惯性，不能立即停转，所以应当设法把这个剩余动力消耗掉。另外，当尖轨在转换中途受阻不能继续转换时，不使电机因不能转动而被烧毁。为此，电动机和转辙机之间不能硬性连接，在它们之间要装有摩擦连接器。摩擦连接器的摩擦力必须能够进行调节，使道岔在正常工作情况下，电动机能够带动转辙机工作；在道岔转换终了或尖轨被阻时，使电动机能够克服摩擦连接器的压力而空转，以保证电动机不致被烧毁。所以要求摩擦连接器调整好的摩擦压力必
须稳定在一个数值上基本不变，才能保证转辙机的可靠工作。
2．S700K型电动转辙机的摩擦连接器的结构原理是什么
答：S700K型电动转辙机的摩擦连接器内装有三对主、被金属摩擦片，分别固定在外壳和滚珠丝杠上，摩擦片的端面有若干个压力弹簧，通过调整弹簧的压力，可以调整摩擦片之间摩擦力的大小，以保证转辙机的可靠转换。
3．对于S700K型电动转辙机为什么现场维修人员不得随意调整摩擦力答：因为对于直流电动转辙机来说，其电磁转矩与其电枢电流的平方成正比的。现场维修人员可以通过对其故障电流测试来对摩擦连接器的摩擦力的大小进行调整。而对于三相交流电动转辙机来说，其动作电流不能直观地反映转辙机的拉力，所以现场维修人员不能通过三相交流输入电流的测试来对其摩擦力进行监测，必须由专业人员用专用器材才能进行这一调整。厂方在转辙机出厂时已对摩擦力进行了标准化测试调整，所以，现场维修人员不得随意调整摩擦力。
4．摩擦连接器在日常检修时有什么注意事项
答：（1）出厂前，已经按额定转换力的要求调整好摩擦连接器并施以漆封，现场使用中不再对其进行调整。摩擦连接器如果被拆开或者其可调端盖被旋转过，则必须重新对产品的转换力进行检验。
（2）长期在低于额定转换力的条件下工作，当因卡阻等原因出现摩擦连接器打滑时，原预定的打滑时的摩擦力可能会稍有增加。适当的摩擦打滑试验（例如每半年一次，每次正、反向各打滑5-10s），能使摩擦连接器有必较稳定的工作性能。
（五）滚珠丝杠
1．滚珠丝杠的结构、原理、作用是什么
答：滚珠丝杠的结构相当于一个直径32mm的螺栓和螺母。
它的动作原理是：当滚珠丝杠正向或反向旋转一周（360°）时，螺母前进或后退一个螺距。
它的作用：（1）将电动机的旋转运动变为直线运动；（2）起到减速作用，其减速比取决于丝杠的螺距。
2．在滚珠丝杠的维修中有哪些注意事项
答：滚珠丝杠的制造精度较高，在日常使用及维修中，一定要注意做好丝杠的清洁、润滑工作。
（1）要避免外部对滚珠丝杠的机械损伤，其传动面上的任何损伤都会降低传动效率。当出现影响传动可靠性的损伤或明显的变形时，转辙机则必须下道检修或予更换。
（2）滚珠丝杠沿轴向的窜动量不能大于1mm。
（3）滚珠丝杠应保持润滑。润滑材料应采用规定的油脂，并分别在两个终位涂润滑脂，然后将转辙机转换多次使之均匀。
3．滚珠丝杠于轴套脱离是怎样造成的有何危害
答：由于滚珠丝杠与轴套间的磨耗超限及挡圈材质不良，造成设备运用中有滚珠丝杠与轴套脱离的故障发生。
滚珠丝杠与轴套脱离严重时会造成摩擦连接器碰转辙机外壳，致使道岔不能转换，严重危及行车安全。
4．滚珠丝杠与轴套脱离的故障如何提前判断和预防
答：平时检修时如发现轴套与滚珠丝杠不能同步转动，说明滚珠丝杠与轴套已经脱离。要及时针对滚珠丝杠与轴套脱离的原因采取措施，以防止故障的发生。
（六）保持连接器
1．保持连接器有哪几种
答：根据现场实际需要，S700K型电动转辙机的保持连接器可采用可挤型和非可挤型两种装置。可挤型装置是指保持连接器利用其内部弹簧的压力将滚珠丝杠与动作杆连接在一起，可将弹簧的挤岔阻力分别设定为9kN、16kN、24kN、30kN等，当道岔的挤岔阻力超过弹簧设定压力时，动作杆滑脱，即可实现挤岔保护整机的作用。非可挤型转辙机是工厂将保持连接器内部的弹簧取消，为硬连接结构，挤岔锁定力设定为90kN，当道岔的挤岔阻力超过90kN时，挤坏硬连接结构的保持连接器，现场需整机更换送回工厂修理。
2．保持连接器的结构、原理和作用是什么
答：保持连接器是转辙机的挤脱装置。保持连接器利用弹簧的压力通过槽口式结构将滚珠丝杠与动作杆连接在一起。
当道岔的挤岔力超过弹簧压力时，动作杆滑脱，起到整机不被损坏的保护作用。就相当与ZD型电动转辙机中的挤岔装置。
对不可挤型转辙机，工厂将在保持连接器中另外放置一个止挡环，用于阻止与动作杆相连的保持栓的移动，这就改成了硬连接结构。
3．维修保持连接器的注意事项有哪些
答：保持连接器的顶盖是加铅封的，维修人员不得随意打开；铅封被打开
后，必须由专职人员重新进行铅封，以保证保持连接器安全可靠地运用。
（七）检测杆
1．检测杆的结构、原理和作用是什么
答：检测杆随尖轨或心轨转换而移动，用来监督道岔在终端位置时的状态。检测杆有上、下两层，上层检测杆用于监督缩进密贴的尖轨（或心轨）的工作状态，下层检测杆用于监督伸出密贴的尖轨（或心轨）的工作状态。
上、下层检测杆之间没有连接或调整装置，外接两根表示杆，分别调整。道岔转换时，由尖轨或心轨带动检测杆运动。当密贴尖轨或心轨密贴，斥离尖轨或心轨到达规定位置，上、下检测杆的大小缺口对准转辙机的锁闭块时，锁舌才能弹出。也就是讲密贴尖轨或密贴心轨，斥离尖轨或斥离心轨到达规定位置，才能给出有关表示。
2．在检测杆的维修中有哪些技术要求
答：（1）上、下两检测杆无张嘴和左右偏移现象，检测杆头部的叉形连接头销孔的磨损旷量不大于1mm。
（2）检测杆的缺口调整为指示标对准检测杆缺口标记两侧各 m± m m （第一牵引点转辙机）。定、反位缺口均须按此规定调整。
3．检测杆张嘴和左右偏移的现象是怎样产生的
答：产生这一现象主要由尖轨爬行、表示杆本身弯曲度不一致、尖轨铁角度不对三个原因造成的。
通过对表示杆本身弯曲度不一致、尖端铁角度不对的调整可以基本上解决检测杆张嘴的现象；检测杆左右偏移的现象必须解决尖轨爬行问题才能得到根治。针对长期受列车震动造成的检测杆张嘴现象，也可采用安装
检测杆托架的办法来解决。
4．对检测杆怎样涂润滑脂及注润滑油
答：检测杆的可及表面分别在两种状态下（伸出和拉入）涂润滑脂。此外，两个检测杆的贴合面通过上层检测杆的注油孔来注油：左装时在检测杆拉入状态，右装时在检测杆伸出状态。
（八）锁闭块与锁舌
1．锁闭块与锁舌有什么作用和技术要求
答：道岔在终端位置，当检测杆指示缺口与指示标对中时，锁闭块及锁舌应能正常弹出。
锁闭块的正常弹出使速动开关的有关启动接点闭合或断开表示接点。
锁舌的正常弹出用于阻挡转辙机的保持连接器的移动，实现转辙机的内部锁闭。
锁舌的伸出量一般大于或等于10mm，但最小伸出量不得小于9mm。
转辙机开始动作后，锁舌在锁闭块的连带作用下应能正常缩入。
锁闭块的缩入，应可靠地断开表示电路；锁舌的缩入，应完成转辙机的解锁。
2．锁舌为什么会回缩如何处理
答：由于锁舌长期磨耗超限，当列车通过时的冲击力经道岔反弹至保持连接器上，保持连接器作用到锁舌上的垂直于动作杆的分力造成了锁舌的回缩，并切断道岔表示。
更换新锁舌，问题就可以解决。
3．锁舌为什么能产生卡阻产生卡阻对设备有什么影响如何预防和克服
答：由于锁舌在导向挡板与锁闭块之间间隙太小，绝大部分是由于锁闭块上轴头压接不到位，造成锁舌在锁闭或解锁时动作受阻。
当产生锁舌卡阻后，电动转辙机向定位、反位都不能转换到底，直接影响行车。
处理方法：用紫铜棒（急用时用木棒代替）冲击锁舌使轴头压接到位。平时应加强检查，发现锁舌上有磨痕时要及时处理，以减少对行车的干扰。4．在维修锁舌、锁闭块时有什么注意事项
答：对使用中的转辙机，不能随意将伸出得锁舌或锁闭块推入，否则会切断表示电路。
（九）速动开关
1．速动开关的作用是什么
答：速动开关实际上就是采用了沙尔特堡接点组（速动开关组）的自动开闭器。它是随着尖轨（或心轨）的解锁、转换和锁闭过程。自动开闭电动机动作电路和自动开闭道岔表示电路的接点系统。
它包括自动接通、断开电动机向定位转的电路的定位动作接点（DD），自动接通、断开电动机向反位转的电路的反位动作接点（FD），自动接通、断开道岔定位表示电路的定位表示接点（DB）和自动接通、断开道岔反位表示电路的反位表示接点（FB）。
它的动作必须与尖轨（或心轨）的解锁、转换和锁闭过程联系起来，满足以下技术条件：
（1）在尖轨（或心轨）解锁以前先切断原来的道岔表示电路，使DB、FB 都断开，表示道岔已处于不密贴状态。然后闭合反转用的电机电路，使DB、
FB都闭合，为随时向回转做好准备。
（2）在尖轨（或心轨）转换过程中，必须保证自动开闭器接点不动。排除DB、FB有闭合的可能。
（3）必须保证在尖轨（或心轨）锁闭后（应绝对禁止在锁闭前）及时断开电动机动作电路，接通表示电路。
（4）若尖轨（或心轨）不密贴，严禁表示接点闭合。因故道岔在四开状态时，表示接点应可靠切断表示电路，把道岔状态反映出来。
2．速动开关组的接点是怎样排列和使用的
答：速动开关组分上、下两层，站在速动开关一侧看，每层各分左右两排接点组，每排由左至右依次排列六组接点。每排的前两组接点是分别由两组接点串联使用的。
第一、四排为动作接点，二、三排为表示接点。
3．电动转辙机的“一、三”闭合及“二、四”闭合是如何规定的S700K 型电动转辙机是通过什么样的配线方式来实现这种闭合的
答：当道岔在定位时，自动开闭器的第一排接点与第三排接点闭合的叫做“一、三”闭合，自动开闭器的第二排接点与第四排接点闭合的叫做“二、四”闭合。
S700K型电动转辙机无论是“一、三”闭合还是“二、四”闭合，其内部配线完全一样，只是通过室外连线X2与X3，X4与X5的交叉和二极管的换向来实现“一、三”闭合或“二、四”闭合。
4．在速动开关的维修中应注意什么
答：速动开关组是转辙机内部电路的转换接点部分。不能随意松开速动开
关组下面开关架的固定螺钉，否则会切断表示电路。
（十）配件的拆装
1．电动机如何进行拆装
答：松开速动开关组及遮断开关的配线端子，拔出手摇把儿挡板部件上的轴销以便卸下通往遮断开关的连杆，松开电动机的四个紧固螺栓，就可方便地取出电动机。安装时一定要注意四个紧固螺栓的紧固（使用定力矩扳手和螺纹胶），齿轮组的啮合良好。
2．怎样拆装检测杆
答：旋松用于阻止检测杆被拉出得止动螺钉，左装时使其处于伸出终位，右装时使其处于缩入终位。用手摇把儿将转辙机摇到两个锁闭块都处于缩入位置，这时检测杆可以被拽出。如果要将检测杆的导向套筒一起拆下，那么需要先松开导向套筒的固定螺栓。
如果更换导向套筒，则务必采用新的密封胶并将润滑脂注满油腔。组装前应先清洁导向套筒和底壳的密封面，将厚约3mm的密封胶涂抹在密封面上，上号螺栓即可。
3．如果检测杆位置指示标松脱了，需要怎样进行调整
答：如果检测杆位置指示标松脱了，则需要按下列方式进行调整：
（1）使转辙机机检测杆处于伸出终位；
（2）然后推动下面一根检测杆直至锁闭块进入检测杆缺口内；
（3）在这种状态下利用螺钉与指示标孔间的间隙调整其位置，使之与相应的检测杆缺口（6mm宽）的边缘相吻合（误差：±）。
4．导向法兰如何拆装
答：首先拆下检测杆，然后将密封法兰连同密封圈一起旋松取下。旋松并取下动作罩筒及止挡板，然后松开其余的三个紧固螺栓，即可取下导向法兰。倘若更换导向法兰，那么务必装入新的密封圈，润滑脂注满油腔。
在组装前先做如下两项工作：
（1）清洁导向法兰和转辙机的密封面；
（2）将厚约3mm的密封材料置于密封面上，上紧螺栓。
5．带摩擦连接器的滚珠丝杠怎样进行拆装
答：首先使转辙机处于中间状态，拆下电动机，不必松开内部布线。如松开内部布线会切断道岔表示电路。把电动机直接放在转辙机近旁或者稳固地搁在底壳的角上。
把位于摩擦连接器一端的导向法兰拆下。为防止对着滚珠丝杠的保持连接器发生歪斜，必须将动作杆压向锁块，并用一楔块（例如一把凿子）来固定这种状态。
6．怎样卸下滚珠轴承
答：（1）先用工具将止动垫圈的尖齿从带槽螺母的槽中拉出；
（2）为了松脱带帽螺母，将滚珠丝杠固定在摩擦连接器端部的六棱套上；
（3）转动滚珠丝杆；
（4）松开并取出滚珠轴承，切勿损伤滚珠轴承处的挡环。
如果不必拆下滚珠轴承，那么必须拆下另一个导向法兰，用一把塑料锤子轻轻击打滚珠丝杠的末端，使滚珠轴承脱出。
如果摩擦连接器一端的轴承已经自由，则将它稍稍抬起，将滚珠丝杠
从旁边向上拽出。
由于转动，这时丝杠螺母的位置发生了变化。
在安装时应注意：应使操纵板的拔叉进入丝杠螺母传力端面的两个凹槽内。
7．怎样进行锁闭块的拆装
答：用手摇把儿使转辙机离开终位，拉出检测杆直至锁闭块“自由”。继续将转辙机摇至终位，直至摩擦连接器打滑，然后朝相反方向用手摇把儿摇3圈，以使操纵板往前约3mm。将位于锁闭块上面的导向板旋松，取下锁闭块上的锁舌、垫板和垫圈。
首先取出已倾斜的锁闭块，在拽出时先对着压力弹簧压一下，然后向上边摇边拽出。将第二个锁闭块从操纵板的侧面向下压，再向上边摇边拽出。在安装锁闭块时则按相反顺序进行。
8．怎样进行机盖锁得拆装
答：从机盖的内侧松开机盖锁得四个固定螺栓。同时也松开了锁盖、垫圈及支撑板。
9．如何进行速动开关组的拆装
答：松开接线后再松开固定螺钉，即可拆下速动开关组。更换速动开关组后不必进行任何的调整工作。
10．怎样进行遮断开关的拆装
答：松开与电动机的机械连接，拔出遮断开关上的轴销，然后卸下遮断开关的连杆即可。
11．如何进行按钮开关的拆装
答：首先拆下遮断开关，然后：
（1）卸下挡圈，抽出遮断开关轴，取下遮断开关板；
（2）卸下挡圈后，从侧面抽出两根轴杆；
（3）松开紧固螺钉，取下按钮开关。
二、三相交流电动转辙机控制电路
1．三相交流电动转辙机和直流电动转辙机的控制电路有什么异同
答：它们都是由动作电动转辙机的动作电路和把道岔位置反映到室内来的表示电路两部分组成的。其中：
动作电路由于采用了不同的动作电源，仅在电路上做了部分适应性的变动。如：为了完成对电动转辙机的转换，采用了五线制动作电路；为了完成对电动机正常转换的监督，设置了断相保护器和断相保护继电器。
表示电路则采用了同一性能的更安全可靠的半波整流三值极性电路。这一半波整流三值极性电路不再依靠另外设置的4uF电容器来渡过无电的负半周而可靠吸起，减小了由于电容器产生的倍压对二极管的冲击，提高了系统的可靠性。但由于动作电源的混入，不得不增加电阻来防护大功率的二极管并加大二极管的功率。
2．三相交流电动转辙机和直流电动转辙机的动作电路由什么异同
答：这两个电路基本事一样的。都是采用了两个启动继电器，通过三级控制电路完成对道岔转换的控制。
第一级控制电路时1DQJ3-4励磁电路：检查联锁条件，确定能否接收控制命令。
在人工操纵道岔（选路时DCJ6↑或FCJ6↑，单操时经KF-ZDJ→AJ2↑
或KZ-ZFJ→AJ1↑）时，1DQJ3-4检查了没有办理人工锁闭(CA6在定位)，没有进行区段锁闭和进路锁闭（SJ8↑），又经2DQJ141检查道岔需要转换后，励磁吸起。
第二级控制电路是2DQJ的转极电路：确定道岔转换的方向（向定位转还是向反位转）。1DQJF3↑或1DQJF4↑，使2DQJ转极。
第三级控制电路是1DQJ1-2自闭电路：接通并随时检查电动机的动作电路的正常动作。
1DQJ↑、2DQJ（决定道岔的转换方向）转极后，接通道岔动作电路。
1DQJ1-2检查电动机的正常动作而自闭。
道岔转换到底后由电动转辙机的自动开闭器的动作接点切断动作电路，使动作电路复原。
不同的是，直流电动转辙机控制电路的1DQJ可以直接用道岔动作电源进行自闭；而三相交流电动转辙机控制电路的1DQJ只能间接地利用直流24V电源进行自闭。
3．在三相交流电动转辙机控制电路中为什么要设置断相保护器
答：为了使1DQJ1-2能以检查电动机的正常动作而自闭，在三相交流电动转辙机控制电路中必须设置断相保护器，在道岔转换时检查三相交流电动机的正常工作，在道岔转换到底时使动作电路复原。在电源断相时，以及检修人员或行车人员作业时切断1DQJ的自闭电路，保证设备安全和人身安全也属于1DQJ检查电动机正常工作的功能。
4．1DQJ1-2自闭回路中串联R3的作用是什么
答：在直流电动转辙机控制电路中，1DQJ1-2是直接运用DZ220V直流动作
电源进行自闭，以检查电动机的正常工作，因此它必须采用Ω的电流线圈（靠检测电流量来吸收）；而在三相交流转辙机控制电路中1DQJ1-2就不能直接运用三相交流动作电源进行自闭了，因而必须通过保护继电器BHJ 的上接点，用直流24V的电源构成自闭电路，来间接地检查电动机的正常工作。在这里仍采用Ω电流线圈就不能正常工作了。因此，必须加一27欧姆的电阻R3，制作一较稳定的电流源，才能保证其正常工作。
5．时间继电器TJ的作用是什么
答：它是为了防止在道岔因故不能转换到底时电动机长期空转烧坏电动机而设的。它选用了时间继电器30s的抽头，当1DQJ吸起30s后，自动切断1DQJ及1DQJF的自闭电路，使动作电路复原，以保护电动机不被烧坏。6．三相交流电动转辙机的动作电路是怎样构成的
答：三相交流电动转辙机采用的是星形接法的三相交流电动机。三相交流电动机任意转换任两相的相位就会使电动机逆转。据此做成了五线制转辙机电机动作电路。
1DQJ吸起，电源B、C相由于电动转辙机的启动接点43-44、41-42不通，不能接通电机绕组3、2，这时只有电源A相接通了绕组1，电机不能转动。
当1DQJ吸起，2DQJ转极时，电源B、C相分别经过电动转辙机的启动接点11-12、13-14接通电机绕组的3、2，电动转辙机由定位向反位转换。
当电动转辙机转换到底时，其启动接点11-12、13-14断开，使动作电路复原，同时启动接点41-42、43-44接通，为电动转辙机向定位转换做好准备，
当1DQJ再次吸起，2DQJ再次转极时，电源B、C相分别经过电动转辙机的启动接点41-42、43-44接通电机绕组的2、3，电动转辙机由反位向定位转换。
因此，转换道岔的前提是1DQJ的吸起，而决定转换方向的则是2DQJ 的接点位置。
7．三相交流电动转辙机控制电路的表示电路有什么不同
答：三相交流电动转辙机控制电路的表示电路和以往使用的表示电路都是可以利用一对回线传递三个信息（道岔的定位、反位和四开）的“交流半波整流三值极性电路”；不同的是直流控制电路采用的是二极管与继电器串联的旁路控制电路，而三相交流控制电路采用的是二极管与继电器并联的直接控制电路。
三相交流控制电路的表示继电器是靠自己线圈的自感电动势来渡过半波整流造成的无电的负半周，直流控制电路的表示继电器是靠与其线圈并联的4uF的电容器的冲放电来渡过半波整流造成的无电的负半周而可靠吸起。
交流控制电路的表示电路比直流控制电路的表示电路少了一个电容器，但从根本上解决了由于电容器材质不良造成的电容器损坏，以及电容器产生的倍压对二极管的损坏而造成的表示电路惯性故障。
8．为什么在三相交流电动转辙机表示电路中的电阻R(R1)要使用1000Ω、75W的电阻二极管上为什么要串联一个300Ω、50～70W的大功率的电阻（R2）二极管为什么要改为2CZ57D(VRRM600V，RF5A)的大功率二极管答：三相交流电动转辙机控制电路的表示电路采用的是表示继电器与二极
一、S700K型电动转辙机 （一）整机 1．转辙机的基本功能是什么 答：转辙机是道岔控制系统的执行机构，用于道岔的转换于锁闭，以及道岔所处位置和状态的监督。 它的基本功能是： （1）作为转换器，它应具有足够大的拉力完成道岔可动部件（如尖轨或心轨）的转换（解锁---转换---锁闭）过程；因故不能转换到底时，应随时通过操纵使之返回原来位置。 （2）作为锁闭器，转换不到底不应锁闭，不锁闭时不应停止转换；一旦锁闭，应能防止外力对道岔的解锁。 （3）作为监督器，应能随时反映出道岔的定位、反位和四开的三种位置和状态。 2．转辙机是怎样分类的S700K型电动转辙机属于哪一类型的转辙机 答：转辙机的类型较多，从动力方面分类，可分为旋转电动机型，直线电动机型，风压、油压直动型。 旋转电动机型又分为机械传递型和液压传递型。习惯上把前者叫做电动转辙机，后者叫做电动液压转辙机。 电动转辙机根据使用电源的不同，又分为直流电动转辙机、单相交流电动转辙机、三相交流电动转辙机等。 电动转辙机根据机械传递的方式不同，又分为齿条传递和滚珠丝杠传递等类型。
S700K型电动转辙机属于滚珠丝杠传递的三相交流电动转辙机。 3．S700K型电动转辙机的产品代号含义是什么 答：S700K型电动转辙机的产品代号来自德文“Simens-700-Kugelgewinde”，其含义为：“西门子---具有6860N（700kgf）保持力---带有滚珠丝杠”的电动转辙机。 4．S700K型电动转辙机具有哪些功能 答：S700K型电动转辙机可以操纵各种型号和规格的道岔。它适用于尖轨或可动心轨处采用外锁闭的道岔，它还能操纵脱轨器以及吊桥、旋桥或闸门等的栓锁装置。 5．S700K型电动转辙机又什么特点 答：S700K型电动转辙机是由于提速的需要，引进德国技术生产的，它具有以下主要特点： （1）采用了交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率高、使用寿命短、维修量大的不足，而且减小了控制导线截面，延长了控制距离。 （2）采用了直径32mm的滚珠丝杠作为驱动装置，延长了转辙机的使用寿命。 （3）采用了具有簧式挤脱装置的保持连接器，并选用了不可挤型零件，从根本上解决了由于挤切销劳损造成的惯性故障。 （4）采用了多片干式可调摩擦连接器。经工厂调整加封，使用中无需再调整。 6．S700K型电动转辙机的主要技术特性应符合哪些要求
ZD6型电动转辙机 ZD-6型电动转辙机在丹东车间管内分单机牵引道岔河双机牵引道岔两种方式，电路动作分为单动、双动、三动。 本次学习旨在让大家对电转辙机电路有比较简单的认识和初步分析能力，所以选择了单机、单动电路作为模版，希望能起到举一反三的作用。 我把ZD6型电动转辙机按其工作性质及故障判断方式分为三个部分，这和教科书里说得有些异样，但就我个人而言这样更有利于对这个电路进行分析和对故障的判断。 第一讲开关控制电路 开关控制电路既室内控制部分，如图所示； 该电路电源为KZ、KF和条件电源。选排进路进路时，由DCJ 或FCJ 经选路电路提供KF电源，这里就不一一赘述。 单操道岔时受控制台ZDA（J）、ZFA（J）控制，提供KF-ZDJ、KF-ZFJ 电源。 整个电路器材为两台继电器：1DQJ、2DQJ。 受控条件：1、该道岔区段SJ（强制条件）；道岔按钮在定位（未拔出）。 2、选路时：DCJ或FCJ ； 3、单操时：AJ、ZDJ/ZFJ 。 1、1 开关控制电路的器材运用 1DQJ：JWJXC-125/0.44 双线圈单独使用; 线圈：3--4 、125Ω，ф0.2mm； 电压控制24V。缓放时间0.35s—0.4s. 线圈：1---2、在该电路不起作用。 2DQJ：JYJXC-135/220 双线圈单独使用; 线圈：1.2 、135Ω，ф0.23mm； 线圈：3.4 、220Ω，ф0.21mm。 2、3为KZ电源、1、4为KF电源。极性保持型，即通电时动作后，停电时保持状态，另一线圈不通电将一直保持在该位置，不得同时供电。
当3、4线圈供电道岔在定位时，继电器在吸合状态（检修所称为反位）。 当1、2线圈供电道岔在反位时，继电器在落下状态（检修所称为定位）。1DQJ在整个电路中起开关作用； 1、为2DQJ提供动作电源KZ。 2、控制电机启动电源DZ/DF220V。记住，只管启动，不管断电。 2DQJ在电路中起控制方向的作用 1、控制电机转动方向，因为直流电机1或2受电会改变电机的转动方向，而控制谁受电则是2DQJ接通接点和转辙机所处位置的共同作用。 2、控制表示继电器的接通位置；当2DQJ构成的位置与表示继电器电源方向及整流管供电电流方向三者一至，才能构成相应的表示继电器的位置。 1、2电路分析 电路特点：1DQJ、2DQJ动作一致性 (1)、当道岔在定位时，2DQJ 吸起(在反位)，等待反位操作,若此时单操定位,KF—ZDJ与2DQJ构成方向不一致,1DQJ不能动作,2DQJ也不动作。 (2)、当道岔在定位，此时向反位操作，KF-2FJ与2DQJ构成方向一致，1DQJ 吸起，此时经KZ --1DQJ31.32--2DQJ2-1 --AJ吸起接点11.12--KF-ZFJ、2DQJ 转极，转极后切断1DQJ 的KF - ZFJ电源，1DQJ 缓放落下，反之同理。 由上述分析可知其动作一致性，即动则同时动，不动则一齐不动，以此观察该电路是否正常及故障部位。 (3)、当更换继电器或人工手摇道岔后，2DQJ所构成的位置与道岔实际位置不符时，道岔表示继电器受电方向不一致，即使有电道岔表示继电器也不会吸起，造成无表示，若此时道岔在定位，而2DQJ在落下位置，即处在等待定位操作位置。单操道岔向反位操作时，由于KF—ZFJ与2DQJ位置不一致，1DQJ不会动作，2DQJ也不会动作，电机不会启动。而向定位操作时，KZ-ZDJ与2DQJ落下位置一致，使1DQJ吸起、2DQJ 转极，由于1DQJ先于2DQJ动作接通DZ-220电流，而此时2DQJ尚在落下位置，等待定位操作，会出现操作瞬间电机先向反位转动，当2DQJ 转极完成后，由于此时2DQJ位置已与自动开闭器位置错开电机停转，时间的长短与1DQJ和2DQJ本身特性有关，在该操作完成后，2DQJ的位置与道岔位置一致，表示继电器励磁。
ZD6电动转辙机 学习目标 掌握电ZD6型电动转辙机的动作原理及控制电路。 学习内容 1、ZD6电动转辙机的结构与传动原理 （1）ZD6电动转辙机如图所示，主要由电动机、减速器、摩擦连接器，自动开闭器， ZD6型电动转辙机结构
主轴、动作杆、表示杆、移位接触器，底壳及机盖等组成。 （2）ZD6电动转辙机的传动原理如图所示，图中表示的各机伯所处的位置是动作杆由右向左移动后的停止状态，自动开闭器1.3排接点闭合，当电动机通入规定方向的道岔控制电流， 电动机轴按图中所示的反时针方向旋转，电动机通过齿轮1带动减速器，减速器中的输入轴按顺时针方向转动，输出轴按反时针方向旋转，输出轴通过一个正反十字形接头的起动片带动主轴，使主轴随输出轴按反时针方向旋转，锁闭齿轮在旋转的过程中完成了机械的解锁，转换时拔动齿条块（使动作杆向右移带动道岔），锁闭三个作用。同时带动自动开闭器的动接点1.3排接点断开，2.4排接点闭合。 2、ZD6电动转辙机各主要部件的作用 （1）电动机：在接线端子上加入额定电压后，电机线圈内有电流流过，从而产生转动。额定电压为160V，额定电流为2A。 （2）减速器：把电动机的高转速降低，以提高转矩，便于转换道岔。 （3）摩擦连接器：如图所示，减速器内齿轮的小外园上南装有摩擦制动板，摩擦制动板下端套于固定在减速壳上的夹板轴，上端用螺栓弹簧压紧时，内齿轮就靠摩擦作用被“固定”起来。因此在正常转换情况下，依靠摩擦力，内齿轮给予外齿轮一个反作用力，使外
齿轮在摆动式运动中旋转，带动输出轴、主轴、锁闭齿轮转动，从而带动道岔转换，当发生道岔尖轨遇有障碍物不能密贴，锁闭齿轮、主轴、输出轴等不能再转动，而电动机却还在转动时，由于输入轴还随电动机在转动，外齿轮仍继续沿内齿轮作逐齿咬合的摆动式运动。但输出轴不能转动，外齿轮受滚棒的阻止而不能自转。在这种情况下，摆动式运动使外齿轮对内齿轮有一个作用力，迫使内齿轮在摩擦制动板中旋转。 摩擦连接器的摩擦力要调整适当，过紧会导致电动机和有关机件损坏，过松不能正常带动道岔转换，通过调整弹簧压力在大小来调整摩擦力，一般用测量摩擦电流值来衡量摩擦力大小。 （4）转换锁闭装置：如图所示，主要由锁闭齿轮和齿条块等组成，其作用是将旋转运动改 变为直线运动，并构成内部锁闭。 当道岔转换时，首先是电动机开始转动，带动减速器输入，输出轴转动，并通过起动片带动主轴及锁闭齿轮转动，锁闭齿轮拨动齿条块带动动作杆动作，当转换完毕后，锁闭齿轮的园弧面正好与齿条块的削尖齿弧面重合，当齿条块受到水平移动的作用力时，这个力只能沿着锁闭园弧的半径方向传给锁闭齿轮。所以锁闭齿轮不可能转动，齿条块也不能移动，被固定在齿条块里的动作杆也不能移动，实现了道岔的内部锁闭。 （5）挤岔装置：挤岔贫装置包括 动作杆与齿条块之间的挤切装置，自动开闭器中的检查柱斜面和表示杆检查块缺口斜面，以及移位接触器。 挤切装置如图所示，平时齿条块与动作杆通过挤切销连接在一起。当挤岔时，挤切销折断，动作杆在齿条内移动，顶杆顶卢，将移位接触器接点切断，从而切断表示电路。 当发生挤岔表示杆被推或拉时，将检查柱顶起使自动开闭器其中一排动接点断开，从而切断表示电路。
S700K型电动转辙机故障分析与处理 一、表示电路故障分析 由于每一台转辙机设一套表示电路，所以要先确定是总表示电路故障还是哪一台转辙机表示电路故障，然后再进行处理。 （一）表示电路正常时工作电压 （二）故障分析（假定某转辙机的表示电路故障） 正常情况下，在分线盘测X2与X1（反位为X3与X1）间交流电压为55～60V，直流电压为21～22V。如电压相差太多，说明某处有故障。 1. 测分线盘电压，X2与X1（反位为X3与X1）间无电压（为0V或非常小）。 此时可以测R1两端电压，若无电压，则说明是室内表示电源或断线故障，当测到较高的交流电压时（约为110V），则说明室外有混线故障（由于混线的位置和程度不同，X1与X2间可以测到大小不同的低电压。另此时，R1电阻较正常热）。 2.测分线盘电压，定位测（X2对 X1、X3、X4）反位测（X3对X1、X2、X5）有交流110v，则为室外断线故障。检查室外开闭器接点是否闭合、遮断开关接点接触是否良好，电机配线和整流匣有无断线。 3.测分线盘电压，定位X2对X1（反位X3对X1）测的交流电压为20～30V，没有直流电压，则为室外二极管混线。 4.测分线盘电压，定位X2对X1（反位X3对X1）测的交流电压为65V左右，直流电压为35V左右，则为X4（反位为X5）外线断线。 （三）处理方法 1.室内表示电源断线故障处理：首先测表示变压器有无交流电压（110V）。如无电压则为电源故障，可依次检查电源、断路器、变压器及连线。如有电压则为室内断线故障，可依次检查电阻R1、1DQJ23-21、2DQJ131-132、1DQJF13-11、2DQJ111-112、1DQJ11-12及连线。 2.室外混线故障处理：测分线盘电压，定位测量X1对X2、X3有5.8V电压，X1对X4有2.9V电压，反位测量X1对X2、X3有5.8V电压，X1对X5有2.9V电压，混线故障，去室外查找，（电缆、电机、接点、整流匣等） （1）室外X1、X2或X2、X4混线故障处理 首先在电动转辙机处断开X4，以区分是X1、X2还是X2、X4混线。若有电压则为X2、X4混线；若仍无电压，说明X1、X2混线。然后依次断开各电缆盒的X2端子，测X1、X2间
ZD6 型电动转辙机 学习资料
八通线项目部技术组 ZD6 系列电动转辙机以直流电动机为动力，机械传动方式，利用圆弧锁闭结构，靠挤切销和移位接触器实现挤岔断表示功能。接点系统采用具有中间位置功能的自动开闭器，电机的过载保护采用带式摩擦联接器。在多机牵引道岔的第一牵引点使用时，应将挤切销改为连接销，取消移位接触器，并把表示杆改为锁闭表杆，实现双锁闭。锁闭表示杆的结构有2 种，一种主副表示杆上均有矩形缺口，另一种是呈方棒形，其插入机内部分设有可调的副表示杆。
1—减速器；2—移位接触器；3—挤切器；4—动作杆；5—自动开闭器；6—表示 杆；7—端子座；8—电动机
电路原理 四线制道岔控制电路分为启动电路和表示电路。 一、启动电路 启动电路分三级动作：1DQJ↑→ 2DQJ转极→接通电动机电路 （1）第一级：第一道岔启动继电器1DQJ电路 定位向反位单操时励磁电路： KZ → YC5J2-51 → DGJ B2_B1 → 1DQJ3-4 线圈→ 2DQJ141_142 → FCJ51-52 → KF 反位向定位单操时励磁电路： KZ → YC5J2-51 → DGJ B2-B1 → 1DQJ3-4 线圈→ 2DQJ141-143 → DCJ51-52 → KF （2）第二级：第二道岔启动继电器2DQJ电路 定位向反位单操时定位吸起电路： KZ → 1DQJ41-42 → 2DQJ2-1 线圈→ FCJ51-52 → KF 反位向定位单操时反位打落电路：KZ → 1DQJ31_32 → 2DQJ3-4 线圈→ DCJ51-52 → KF （3）第三级：电动机电路 定位向反位扳动时电路： DZ220 → RD3 → 1DQJ1-2 线圈→ YCJ1F1-12 → 1DQJ12-11 → 2DQJ111-113 → 分线柜F → X2 →自动开闭器11-12 →电动机 2 →电动机3-4 →安全接点05-06 → X4 →分线柜F → YCJF21-22 → 1DQJ21-22 → 2DQJ121-123 → RD2 → DF220 反位向定位扳动时电路： DZ220 → RD3 → 1DQJ1-2 线圈→ YCJ1F1-12 → 1DQJ12-11 → 2DQJ111-113 → 分线柜F → X1 →自动开闭器41-42 →电动机 2 →电动机3-4 →安全接点05-06 → X4 →分线柜F → YCJF21-22 → 1DQJ21-22 → 2DQJ121-122 → RD1 → DF220 二、表示电路 定位表示电路： DJZ220 → RD4 → BB1-2 → DJF220
S700K型转辙机及控制电路（动作杆与检测杆用连接板连接） 1.电源电压AC三相V 380； 2.额定转换力kN 6； 3.动作杆动程 mm 220； 4.检测动程 mm 160； 5.动作电流≈A 2； 6.动作时间≤s 6.6； 7.单线电阻≤Ω54； 8.挤脱力±2kN --； 9. 配套实训指导书； 一、S700K型转辙机
1、S700K型电动转辙机的特点: 1）、交流380V交流控制; 2）、摩擦联结器不需要调整; 3）、滚珠丝杠作为驱动传动装置延长其使用寿命。 2、S700K型电动转辙机的结构 (1)、外壳部分 外壳部分主要由铸铁底壳、动作杆套筒、导向套筒、导向法兰等四部分组成。 (2)、动力传动机构 动力传动机构主要由三相电机、摇把齿轮、摩擦连接器、滚珠丝杠、保持连接器、动作杆等六部分组成。 (3)、检测机构 检测机构主要由检测杆、叉型接头、速动开关组、锁闭块、锁舌、指示标等五部分组成。 (4)、安全装置 安全装置主要由开关锁、遮断开关、连杆、摇把孔挡板等四部分组成。
(5)、配线接口端 配线接口端主要由电缆密封装置、接插件插座两部分组成。 3、S700K型交流电动转辙机技术性能如下： （1)电动机：采用三相交流380V电源；（设有专门的电源屏） (2)转换力：6000牛顿；（当外阻力超过该转换力时电机就会出现空转现象，不能带动尖轨进行转换） (3)保持力：90千牛顿；（即作用到转辙机内部的振动、车轮侧向冲击等外力不能超过此力） (4)转辙机动程：150、220、240毫米三种；（依据其放置的地理位置不同，其转换的动程也不一样，如尖轨处与心轨处） (5)动作时间：不大于7.2秒；（与以前ZD6型转辙机基本一致，是否插入转换的一个过程） (6)动作电流：不大于2安； (7)单线电阻：不大于54欧； (8)检测杆行程69、76、87、98、110、117、160、180mm等多种。（也就是尖轨与基本轨或心轨与翼轨之间的距离。同样，由于安装位置的不同，其行程也会不同：在尖轨处：第一牵引点的开程为160mm 、第二牵引点为76mm，在心轨处第一动为117mm。 4、S700K型电动转辙机的动作原理
ZD6电动转辙机 一、概述 ZD6系列电动转辙机是目前用量最大的转辙机之一，它的用途是改变道岔开通方向，锁闭道岔，反映道岔的位置状态。ZD6系列电动转辙机广泛应用于国家铁路、城市轨道交通、地方铁路，ZD6系列电动转辙机适用于时速120km/h以下的普通单开道岔和复式交分道岔，根据对道岔的保护方式分为可挤和不可挤型两种；根据对道岔的锁闭方式又可分为单锁闭和双锁闭。它可以单机牵引道岔，也可以通过系列中不同型号转辙机的相互匹配实现双机牵引道岔，从而满足不同道岔的需要。 二、型号 ZD6-A 165/250、ZD6-D 165/350、ZD6-E 190/600、ZD6-F 130/450、ZD6-G 165/600、 ZD6-H 165/350、ZD6-J 165/600、ZD6-K 190/350 三、主要结构 ZD6系列电动转辙机根据道岔使用状态的要求，各型号的配置略有不同，现以基本型ZD6-A为例说明。 1. 电动机 采用直流串励电动机 2. 减速器 用于降低转速以获得足够的转矩，并完成传动功能。 3. 摩擦联结器 由弹簧和摩擦制动板组成，构成输出轴与主轴之间的摩擦连接，当道岔转换过程中尖轨遇阻时，能够保护电机。 4. 转换锁闭装置 由锁闭齿轮和齿条块组成，将转动变为平动，通过动作杆带动尖轨运动，转换到位后进行锁闭。 5. 自动开闭器 通过表示杆与尖轨连接，表示杆随尖轨移动。只有当尖轨密贴并锁闭后，才能接通道岔表示电路，并断开道岔的转换电路。
6. 挤岔保护及报警装置 包括挤切销和移位接触器等。挤切销用于连接动作杆和齿条块，挤岔时挤切销被切断，使动作杆和齿条块分离，避免机件损坏。移位接触器用于监督挤切销受损状态，道岔被挤或挤切销折断时，断开道岔表示，并接通挤岔报警电路。 7. 遮断器（又称为安全触点） 位于电动机一侧，用于断开电动机的电路。只有打开遮断器，才能插入手摇把人工转换道岔，或者打开机盖进行维修。 四、基本参数 额定电压：DC 160V 工作电流：≤2.0 A 1.地脚安装孔：610mm×360mm 2.外形尺寸：1100mm×725mm×258mm ZD6电动转辙机
专业：铁道通信信号 制作成员：严振平、杨朝、李梦
序言 ZD6电动转辙机是目前用量最大的转辙机之一，它的用途是改变道岔开通方向，锁闭道岔，反映道岔的位置状态。ZD6系列电动转辙机广泛应用于国家铁路、城市轨道交通、地方铁路，ZD6系列电动转辙机适用于时速120km/h以下的普通单开道岔和复式交分道岔，根据对道岔的保护方式分为可挤和不可挤型两种；根据对道岔的锁闭方式又可分为单锁闭和双锁闭。它可以单机牵引道岔，也可以通过系列中不同型号转辙机的相互匹配实现双机牵引道岔，从而满足不同道岔的需要。本手册适用于ZD6电动转辙机维护，学习关于ZD6电动转辙机的基本知识，安装调试和维护方法，以及检修和检修作业程序。
目录 一、ZD6电动转辙机概述 (3) 1、用途 (3) 2、作用 (3) 3、工作环境 (4) 4、结构 (4) 二、安装和调试 (6) 三、保养及维护 (10) 1、巡视 (10) 2、日检查 (11) 3、月检查 (13) 4、季检查 (14) 5、年检查 (14) 四、ZD6电动转辙机检修作业程序 (16) 一、工具 (16) 二、材料 (16)
一、ZD6电动转辙机概述 转辙机是道岔控制系统的执行机构。用于转换锁闭道岔尖轨或心轨，表示监督联锁区内道岔尖轨或心轨的位置和状态。 1、用途 ZD6系列电动转辙机是用于铁路电气集中站场，用来改变道岔开通方向，锁闭道岔尖轨，反映道岔尖轨位置状态的设备。 2、作用 （1）转换道岔的位置，根据需要转换至定位或反位；
（2）转换道岔至所需位置而且密贴后，实现锁闭，为防止外力转换道岔； （3）正确的反应道岔的实际位置，道岔的尖轨密贴于基本轨后，给出相应的表示； (4)道岔被挤或因故处于“四开”（两侧尖轨均不密贴）位置时，及时给出报警及表示。 3、工作环境 （1）大气压力不低于70Kpa（海拔高度不超过3000m）； （2）周围空气温度-40℃~70℃； （3）空气相对湿度不大于90%（25℃） 4、结构
ZD6系列电动转辙机使用说明及安装维护手册
目录 1. 引言 (3) 2. 概述 (3) 3. 转辙机结构及动作原理 (3) 4．转辙机的主要技术参数. (4) 5. 转辙机的主要功能介绍 (5) 6. 安装及外形尺寸 (7) 7. 转辙机调试 (8) 8. 维护、保养与储存 (10) 9. 常见故障分析与处理 (14) 10. 安全警示 (15) 11. 重要告知 (17) 12. 随机附件 (17) 1.引言 本说明书编写的目的在于详细说明在现场如何正确使用ZD6系列电动转辙机，以及有关该转辙机的相关文件。如：产品规格、使用、安装及产品维护保养、包装、运输、储存方法以及
安全提示、质量服务承诺等。现场工作人员在进行操作之前，必须认真阅读本说明书并接受适当的培训。 2.概 述 2.1 ZD6系列电动转辙机的用途 ZD6系列电动转辙机的用途是： ★ 适用于列车行车速度≤120km/h 线路； ★ 转换铁路道岔，改变道岔开通方向； ★ 锁闭道岔尖轨(心轨)； ★ 反映道岔尖轨(心轨)位置状态。 2.2 转辙机型号及含义 Z D 6 / 额定转换力 （KN ） 动作杆动程 （mm ） 派生类型 设计顺序号 电动 转辙机 2.3转辙机工作的环境条件 ZD6系列电动转辙机应在下列环境条件下正常工作： 大气压力 不低于70.1 kPa （相当于海拔高度3000m 以下） 周围空气温度 -40 ～ +70℃ 空气相对湿度 不大于90%（25℃） 周围无引起爆炸危险的有害气体及腐蚀性气体。 3. 转辙机结构及动作原理 3.1 转辙机的结构（见图1） 1 3.2 转辙机的动作原理 ① 转换及锁闭道岔原理 电机旋转 减速器减速 锁闭齿轮解锁带动齿条块动作 动作杆运动 转换道岔 锁闭齿轮锁闭 锁闭动作杆 电机 减速器 安全接点 接点座 移位接触器 主轴组 齿条块 表示杆 动作杆
S700K型电动转辙机
一、S700K型电动转辙机 （一）整机 1．转辙机的基本功能是什么？ 答：转辙机是道岔控制系统的执行机构，用于道岔的转换于锁闭，以及道岔所处位置和状态的监督。 它的基本功能是： （1）作为转换器，它应具有足够大的拉力完成道岔可动部件（如尖轨或心轨）的转换（解锁---转换---锁闭）过程；因故不能转换到底时，应随时通过操纵使之返回原来位置。 （2）作为锁闭器，转换不到底不应锁闭，不锁闭时不应停止转换；一旦锁闭，应能防止外力对道岔的解锁。 （3）作为监督器，应能随时反映出道岔的定位、反位和四开的三种位置和状态。 2．转辙机是怎样分类的？S700K型电动转辙机属于哪一类型的转辙机？ 答：转辙机的类型较多，从动力方面分类，可分为旋转电动机型，直线电动机型，风压、油压直动型。 旋转电动机型又分为机械传递型和液压传递型。习惯上把前者叫做电动转辙机，后者叫做电动液压转辙机。 电动转辙机根据使用电源的不同，又分为直流电动转辙机、单相交流电动转辙机、三相交流电动转辙机等。 电动转辙机根据机械传递的方式不同，又分为齿条传递和滚珠丝杠传递等类型。
S700K型电动转辙机属于滚珠丝杠传递的三相交流电动转辙机。 3．S700K型电动转辙机的产品代号含义是什么？ 答：S700K型电动转辙机的产品代号来自德文“Simens-700-Kugelgewinde”，其含义为：“西门子---具有6860N（700kgf）保持力---带有滚珠丝杠”的电动转辙机。 4．S700K型电动转辙机具有哪些功能？ 答：S700K型电动转辙机可以操纵各种型号和规格的道岔。它适用于尖轨或可动心轨处采用外锁闭的道岔，它还能操纵脱轨器以及吊桥、旋桥或闸门等的栓锁装置。 5．S700K型电动转辙机又什么特点？ 答：S700K型电动转辙机是由于提速的需要，引进德国技术生产的，它具有以下主要特点： （1）采用了交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率高、使用寿命短、维修量大的不足，而且减小了控制导线截面，延长了控制距离。 （2）采用了直径32mm的滚珠丝杠作为驱动装置，延长了转辙机的使用寿命。（3）采用了具有簧式挤脱装置的保持连接器，并选用了不可挤型零件，从根本上解决了由于挤切销劳损造成的惯性故障。 （4）采用了多片干式可调摩擦连接器。经工厂调整加封，使用中无需再调整。6．S700K型电动转辙机的主要技术特性应符合哪些要求？ 答：《信号维护规则技术标准》中规定，电动转辙机的主要技术特性应符合表3.5.8中要求。
S700K型电动转辙机的特点： 1.采用交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的 故障率高、使用寿命短、维修量大的不足，而且减少了控制导线截面，延长了控制距离，单芯电缆控制距离达2.5KM 2.采用直径32MM的滚珠丝杠作为驱动装置，延长了转辙机的使用寿命。 3.采用具有簧式挤脱装置的保持连接器，并选用不可挤型零件，从根本上解决了由挤切销 劳损造成的惯性故障。 4.采用多篇干式可调摩擦连接器，经工厂调整加封，使用中无需调整。 S700K电动转辙机主要部件极其作用 1.三相交流电动机为转辙机提供动力 2.齿轮组：摇把齿轮与电机齿轮是一个传递系统，使得摇把对转辙机进行人工操纵。电机 齿轮，中间齿轮，摩擦连接器齿轮是一个传递系统，将电机的旋转力传递到摩擦连接器上，并将电动机的高速转速降速，以增大旋转驱动力，适应道岔转换的需要，这是转辙机的第一级降速。 3.摩擦联结器：实现了电动机和转动机构的软连接。 4.滚珠丝杠：一方面将电动机的旋转运动变成丝杠的直线运行，另一方面起到减速作用， 减速比取决于丝杠的螺距。 5.保持连接器：是转辙机的挤脱装置。 6.检测杆：检测杆随尖轨或心轨转换而移动，用来监督道岔在终端位置的状态。 7.锁闭块和锁舌:锁闭块的正常弹出使速动开关的有关启动接点闭合及表示接点断开。锁舌 的正常弹出用于阻挡转辙机的保持连接器的移动，实现转辙机的内部锁闭。 S700K电动转辙机的动作过程 第一为解锁过程，也是断开表示接点的过程；第二为转换过程；第三为锁闭过程，也是接通表示接点的过程。 分动外锁闭道岔调整的基本顺序： 先调整第一牵引点，再调整第二牵引点；先调密贴，再调锁闭量，最后调表示缺口。
ZD6 型电动转辙机学习资料 八通线项目部技术组
ZD6系列电动转辙机以直流电动机为动力，机械传动方式，利用圆弧锁闭结构，靠挤切销和移位接触器实现挤岔断表示功能。接点系统采用具有中间位臵功能的自动开闭器，电机的过载保护采用带式摩擦联接器。在多机牵引道岔的第一牵引点使用时，应将挤切销改为连接销，取消移位接触器，并把表示杆改为锁闭表杆，实现双锁闭。锁闭表示杆的结构有2 种，一种主副表示杆上均有矩形缺口，另一种是呈方棒形，其插入机内部分设有可调的副表示杆。 1—减速器；2—移位接触器；3—挤切器；4—动作杆；5—自动开闭器；6—表示杆；7—端子座；8—电动机
电路原理 四线制道岔控制电路分为启动电路和表示电路。 一、启动电路 启动电路分三级动作：1DQJ↑→2DQJ转极→接通电动机电路 （1）第一级：第一道岔启动继电器1DQJ电路 定位向反位单操时励磁电路： KZ → YCJ52-51 → DGJ B2_B1 → 1DQJ3-4线圈→ 2DQJ141_142 → FCJ51-52 → KF 反位向定位单操时励磁电路： KZ → YCJ52-51 → DGJ B2-B1 → 1DQJ3-4线圈→ 2DQJ141-143 → DCJ51-52 → KF （2）第二级：第二道岔启动继电器2DQJ电路 定位向反位单操时定位吸起电路： KZ → 1DQJ41-42 → 2DQJ2-1线圈→ FCJ51-52 → KF 反位向定位单操时反位打落电路： KZ → 1DQJ31_32 → 2DQJ3-4线圈→ DCJ51-52 → KF （3）第三级：电动机电路 定位向反位扳动时电路： DZ220→ RD3→ 1DQJ1-2线圈→ YCJF11-12→ 1DQJ12-11→ 2DQJ111-113→分线柜 F →X2 →自动开闭器11-12→电动机2→电动机3-4→安全接点05-06→ X4→分线柜F →YCJF21-22→1DQJ21-22→ 2DQJ121-123→RD2→ DF220 反位向定位扳动时电路： DZ220→ RD3→ 1DQJ1-2线圈→ YCJF11-12→ 1DQJ12-11→ 2DQJ111-113→分线柜 F →X1 →自动开闭器41-42→电动机2→电动机3-4→安全接点05-06→ X4→分线柜F →YCJF21-22→1DQJ21-22→ 2DQJ121-122→RD1→ DF220
一ZD6转辙机原理及故障处理 ZD—6道岔故障 一、基本概念 1．1、什么叫道岔、什么是单动道岔、双动道岔、复示交分？ 由一条线路分岐为两条线路，在分岐点上铺设的转辙线路叫道岔。 作用：供机车辆从一股道岔转入另一股道。 单动道岔：一组电动机操动一组道岔。 比动道岔：二组电动机操纵二组道岔。 复式交分道岔：八根尖轨、八根合拢轨、四个辙叉组成。 1.2、道岔定位位置是如何规定的？ 1.2.1、双线车站各道岔均以开通直线为定位； 1.2.2、单线车站进路道岔由车站两端向不同线路开通的位置为定位； 1.2.3、区间道岔以开通正线为定位； 1.2.4、引向安全线、避难线的道岔以开通安全线避难线为定位； 1.2.5、其它由车站负责管理的道岔由车站自已规定。 1.3、道岔的编号： 从列车到达方向起顺序编号，上行列车进站端为双号，下行端为单号。从两端进站处顺序向站内编号，尽头线向线路终端编号。多个场的用百位数字表示在场号码。 1.4、什么叫电动转辙机及分类？ 电动转辙机：用电力带动转换道岔的一种设备。 分类：四线、三线、五线、六线。
5、电动转辙机组成： 电动转辙机组成：电机、减速器、自动开闭器、移位接触器、主轴、动作杆、表示杆、底壳、底盖。 （怎样进行道岔的密贴调整？ 调整道岔密贴，主要是调整密贴调整杆袖套两边的轴套螺母，（左边不密贴调整袖套、右边螺母，右边不密贴调整袖套，左边的螺母。压力大时螺母往后松，压力小、不密贴时往前紧）用手摇皀摇动转辙机，当尖轨完全靠拢基本轨后，继续摇动轨辙机 2.5—3转，道岔完全密贴并已有一定压力，动接点打入静接点内，定、反位密贴，达到一压力，并保持密贴调整杆轴套与轴套螺母之间应有10—18mm游间。 （2）表示杆及其缺口的调整 先调主杆（即：电动转辙机在伸出位置），后调副杆（即：电动转辙机在拉入位置） 表示杆主杆调整，调整尖端杆舌铁两侧大螺母，调整活节螺栓两侧螺母即可。（面对尖轨，转辙机在左边，缺口大时，紧舌铁右边螺母。缺口小时紧舌铁左边螺母）。 表示杆副调整，即电动机在完全位置拉入位置（道岔密贴），先拧松，前后表示杆的横穿螺栓，再拧动表示杆后端调整螺栓，
ZD6型直流电动转辙机 一、ZD6-D型转辙机 1、结构 电动机：为转辙机提供动力，采用直流串激电动机 减速器：降低转速以换取足够的转矩，并完成传动。由第一级齿轮、第二级行星传动式减速器组成。 摩擦联结器： 用弹簧和摩擦制动板，组成输出轴与主轴之间的摩擦连接，以防止尖轨受阻时损坏机件。 主轴：由输出轴通过起动片带动旋转，主轴上安装锁闭齿轮、由锁闭齿轮和齿条块相互动作，将转动运动变为平动，通过动作杆带动尖轨运动，并完成锁闭作用。 动作杆：与齿条块之间用挤切销相连，正常动作时，齿条块带动动作杆，挤岔时，挤切销折断，动作杆与齿条块分离，避免机件损坏。
表示杆：由前后表示杆以及两个检查块组成。随着尖轨移动，只有当尖轨密贴且锁闭后，自动开闭器的检查柱才能落入表示杆的缺口之中，接通表示电路。挤岔时，表示杆被推动，顶起检查柱，从而断开表示电路。 移位接触器：监督挤切削的受损状态，道岔被挤或挤切削折断时，断开道岔表示电路。 自动开闭器：由动静接点、速动爪、检查柱组成，用来表示道岔尖轨所在的位置。 安全接点:（遮断开关）用来保证维修安全。 外壳：固定各部件，防止内部器件受机械损坏和雨水、尘土等的侵入。 2、ZD6---D型转辙机各主要部件及作用 （1）电动机 要求具有足够的功率，以获得必要的转矩和转速。电动机要有较大的起动转矩，以克服尖轨与滑床板之间的静摩擦。同时，道岔需要定反位转换，要求电动机能够逆转。通过改变定子绕组中或电枢（转子）中的电流的方向来实现。两个定子绕组通过公共端子分别与转子的绕组串联。额定电压160v；额定电流2.0A，摩擦电流2.3—2.9A；额定转速2400r/m；额定转矩0.8826N，单定子工作电阻（2.85±0.14）×2Ω，刷间总电阻4.9±0.245Ω。 电机接线图 （2）、减速器 为了得到足够的转矩要求将电机的高速旋转降下来。其由两级组成：第一级小齿轮带动大齿轮，减速比103：27，第二级为行星传动式，减速比为41：1，总的减速比为103/27×41/1=156.4 行星减速器中内齿轮靠摩擦联结器的摩擦作用“固定”在减速器壳内，内齿轮里装有外齿轮。外齿轮通过滚动的轴承装载偏心的轴套上。偏心轴套用键又固定在输入轴上。外齿轮上有八个圆孔，每孔插入一跟套有滚套的滚棒。八根滚棒固定在输出轴的输出圆盘上。当外齿轮作摆式旋转时，输出轴就随着旋转。 当输入轴随第一级减速齿轮顺时针旋转时，偏心轴套也顺时针旋转，使外齿轮在内齿轮里沿内齿圈作逐齿咬合的偏心运动。外齿轮41齿，内齿轮42齿，两者相差1齿。因此，外齿轮作一周偏心运动时，外齿轮的齿在内齿轮里错位一齿。正常情况下，内齿轮静止不动，迫使外齿轮在一周的偏心运动中反方向旋转一齿的角度。（即输入轴顺时针方向旋转41周，外齿轮逆时针方向旋转一周）带动输出轴逆时针方向旋转一周，这样达到减速目的。
ZD6 型电动转辙机学习资料
八通线项目部技术组 ZD6系列电动转辙机以直流电动机为动力，机械传动方式，利用圆弧锁闭结构，靠挤切销和移位接触器实现挤岔断表示功能。接点系统采用具有中间位置功能的自动开闭器，电机的过载保护采用带式摩擦联接器。在多机牵引道岔的第一牵引点使用时，应将挤切销改为连接销，取消移位接触器，并把表示杆改为锁闭表杆，实现双锁闭。锁闭表示杆的结构有2 种，一种主副表示杆上均有矩形缺口，另一种是呈方棒形，其插入机内部分设有可调的副表示杆。
1—减速器；2—移位接触器；3—挤切器；4—动作杆；5—自动开闭器；6—表示杆；7—端子座；8—电动机
电路原理 四线制道岔控制电路分为启动电路和表示电路。 一、启动电路 启动电路分三级动作：1DQJ↑→2DQJ转极→接通电动机电路 （1）第一级：第一道岔启动继电器1DQJ电路 定位向反位单操时励磁电路： KZ → YCJ52-51 → DGJ B2_B1 → 1DQJ3-4线圈→ 2DQJ141_142 → FCJ51-52 → KF 反位向定位单操时励磁电路： KZ → YCJ52-51 → DGJ B2-B1 → 1DQJ3-4线圈→ 2DQJ141-143 → DCJ51-52 → KF （2）第二级：第二道岔启动继电器2DQJ电路 定位向反位单操时定位吸起电路： KZ → 1DQJ41-42 → 2DQJ2-1线圈→ FCJ51-52 → KF 反位向定位单操时反位打落电路： KZ → 1DQJ31_32 → 2DQJ3-4线圈→ DCJ51-52 → KF （3）第三级：电动机电路 定位向反位扳动时电路： DZ220→ RD3→ 1DQJ1-2线圈→ YCJF11-12→ 1DQJ12-11→ 2DQJ111-113→分线柜 F →X2 →自动开闭器11-12→电动机2→电动机3-4→安全接点05-06→ X4→分线柜F →YCJF21-22→1DQJ21-22→ 2DQJ121-123→RD2→ DF220 反位向定位扳动时电路： DZ220→ RD3→ 1DQJ1-2线圈→ YCJF11-12→ 1DQJ12-11→ 2DQJ111-113→分线柜 F →X1 →自动开闭器41-42→电动机2→电动机3-4→安全接点05-06→ X4→分线柜F →YCJF21-22→1DQJ21-22→ 2DQJ121-122→RD1→ DF220 二、表示电路

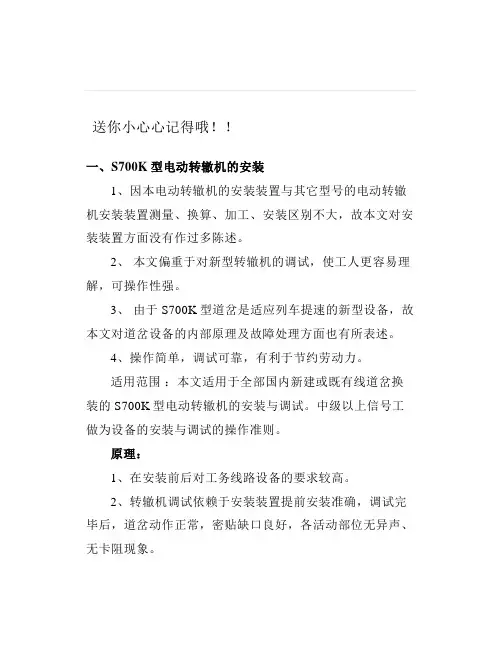

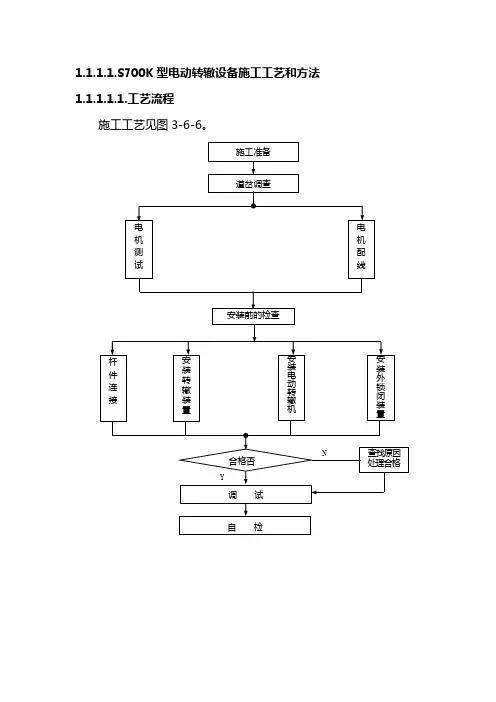

分动外锁闭提速道岔的安装调整与维护发展概况： 我局自上世纪九十年代初上道开通分动外锁闭提速道岔以来，已经过多次的技术改进，由原来的燕尾式分动外锁闭提速道岔，逐步发展到现在的勾式分动外锁闭提速道岔；道岔直向的通过速度也已由160km/h提高到250km/h；分动外锁闭提速道岔的转辙设备也已由原来单一的S700K发展到多种转辙设备（例如ZYJ7液压型及ZDJ9型）。我局管内外锁闭提速道岔的道岔型号也由9号发展到现在的12号、18号、30号道岔，由单机（带直角拐）牵引发展到双机牵引、五机牵引及六机、八机牵引，现在我国已生产出45号提速道岔，由十一机或十三机牵引。 提速道岔故障占我局电务设备故障的近50%，如何压缩和减少道岔故障已成为我局各电务段的重要议程，为逐步提高我局电务维修人员对分动式外锁闭提速道岔的维修业务素质，确保天窗修的利用效率和维修质量，进一步提高我局分动外锁闭提速道岔的运用质量，压缩外锁闭提速道岔故障，确保行车安全，在此，根据以往道岔维修实践经验，本着简单易懂、操作简便、实用的原则，联系现场实际，共同对分动式外锁闭提速道岔的安装与调整方法，天窗修维修内容及工、电联合整治道岔工作须注意的事项、方法及整治标准，提速道岔发生机械故障的原因及判断与处理方法进行探讨，有不对之处请指正。 一、提速道岔S700K电动转辙机所用型号、道岔转换力、S700K转辙机拉力和道 岔开向 （一）、双机牵引： 1、9号道岔（刚枕及水泥枕通用）： 尖一，左装A13;右装A14;（拉力≥3000N；）。 尖二，左装A29;右装A30;（拉力≥4500N）。 2、12号道岔（刚枕及水泥枕通用）： 尖一，左装A13;右装A14;（拉力≥3000N）。 尖二，左装A15;右装A16;（拉力≥4500N）。 （二）、五机牵引：12号道岔（水泥枕）： 1、SC325型12号道岔（水泥枕）： 尖一，左装A13;右装A14;（拉力≥3000N）。 尖二，左装A19;右装A20;（拉力≥3000N）。 尖三，左装A35;右装A36;（拉力≥6000N）。 心一，左装A21;右装A22;（拉力≥2500N）。 心二，左装A35;右装A36;（拉力≥6000N）。 （三）、五机牵引：18号道岔： 1、普通160km/h18号道岔（水泥枕）： 尖一，左装A13;右装A14;（拉力≥3000N）。 尖二，左装A17;右装A18;（拉力≥3000N）。 尖三，左装A47;右装A48;（拉力≥4500N）。 心一，左装A21;右装A22;（拉力≥2500N）。 心二，左装A35;右装A36;（拉力≥6000N）。 2、普通160km/h18号道岔（钢枕）： 尖一，左装A13;右装A14;（拉力≥3000N）。 尖二，左装A17;右装A18;（拉力≥3000N）。
S700K型电动转辙机 一）整机 1．转辙机的基本功能是什么？答：转辙机是道岔控制系统的执行机构，用于道岔的转换于锁闭，以及道岔所处位置和状态的监督。 它的基本功能是： （1）作为转换器，它应具有足够大的拉力完成道岔可动部件（如尖轨或心轨）的转换（解锁--- 转换--- 锁闭）过程；因故不能转换到底时，应随时通过操纵使之返回原来位置。 （2）作为锁闭器，转换不到底不应锁闭，不锁闭时不应停止转换；一旦锁闭，应能防止外力对道岔的解锁。 （3）作为监督器，应能随时反映出道岔的定位、反位和四开的三种位置和状态。2．转辙机是怎样分类的？S700K 型电动转辙机属于哪一类型的转辙机？答：转辙机的类型较多，从动力方面分类，可分为旋转电动机型，直线电动机型，风压、油压直动型。 旋转电动机型又分为机械传递型和液压传递型。习惯上把前者叫做电动转辙机，后者叫做电动液压转辙机。 电动转辙机根据使用电源的不同，又分为直流电动转辙机、单相交流电动转辙机、三相交流电动转辙机等。 电动转辙机根据机械传递的方式不同，又分为齿条传递和滚珠丝杠传递等类型。 S700K型电动转辙机属于滚珠丝杠传递的三相交流电动转辙机。 3. S700K型电动转辙机的产品代号含义是什么？ 答：S700K型电动转辙机的产品代号来自德文“ Simens-700-Kugelgewinde ”，其含义为：“西门子--- 具有6860N（700kgf ）保持力--- 带有滚珠丝杠”的电动转辙机。 4. S700K型电动转辙机具有哪些功能？ 答：S700K型电动转辙机可以操纵各种型号和规格的道岔。它适用于尖轨或可动心轨处采用外锁闭的道岔，它还能操纵脱轨器以及吊桥、旋桥或闸门等的栓锁装置。 5. S700K型电动转辙机又什么特点？ 答：S700K型电动转辙机是由于提速的需要，引进德国技术生产的，它具有以下主要特点： （1）采用了交流三相电动机，不仅从根本上解决了原直流电动转辙机必须设置整流子而引起的故障率高、使用寿命短、维修量大的不足，而且减小了控制导线截面，延长了控制距离。 （2）采用了直径32mm的滚珠丝杠作为驱动装置，延长了转辙机的使用寿命。 （3）采用了具有簧式挤脱装置的保持连接器，并选用了不可挤型零件，从根本上解决了由于挤切销劳损造成的惯性故障。 （4）采用了多片干式可调摩擦连接器。经工厂调整加封，使用中无需再调整。 6. S700K型电动转辙机的主要技术特性应符合哪些要求？ 答：《信号维护规则技术标准》中规定，电动转辙机的主要技术特性应符合表 3.5.8 中要求。 7. S700K型电动转辙机是如何分类的？有多少种类？ 答：S700K型电动转辙机是一种规格齐全的电动转辙设备。它不仅能满足道岔尖轨、心轨的单机牵引，而且也能满足双机、多机牵引的需要。 S700K型电动转辙机的机身是通用的，经配件组装，可根据具体需要组成各种类型。根据安装方式的不同，每一种类又分为左装和右装两种。所谓左装或右装是指：面对尖轨或心轨时，转辙机安装在线路左侧的，称为左装；安装在右侧的称为右装。 左装的转辙机型号用字母A加上奇数数码表示，如A13、A15;右装的转辙机型号用字母A加上偶数数码表示，如A14、A16等。 同是S700K型电动转辙机，不同的种类是不能通用的，在平时安装或更换时请务必注意。 & S700K型电动转辙机的动作杆动程和检测杆行程有什么不同？ 答：S700K型电动转辙机的动作杆动程包括转辙机带动可动轨经过的道岔开称的距离和外锁闭装置完成所闭所经过的距离之和。 检测杆行程是指转辙机带动可动轨经过道岔的开程的距离。 9. S700K型电动转辙机主要由几部分组成？ 答：主要由外壳部分、动力传动机构、检测和锁闭机构、安全装置、配线接口五大部分组成。
