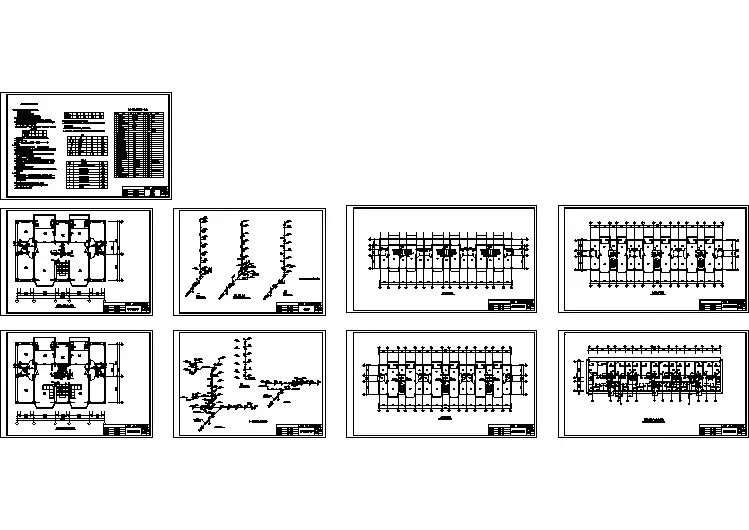

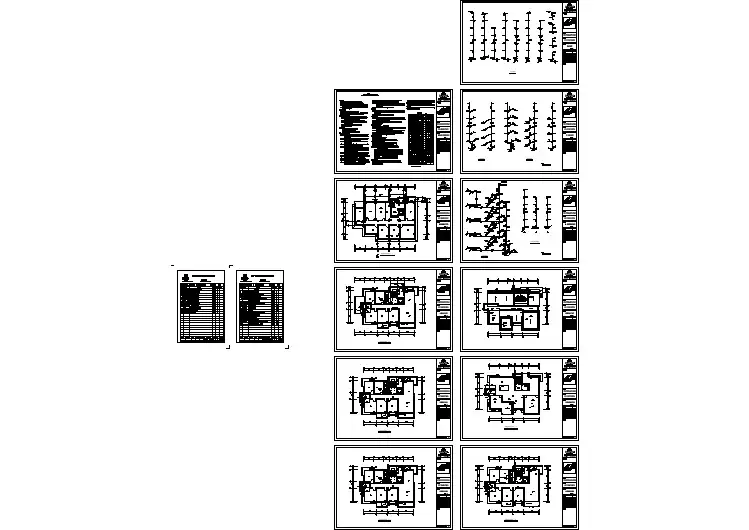

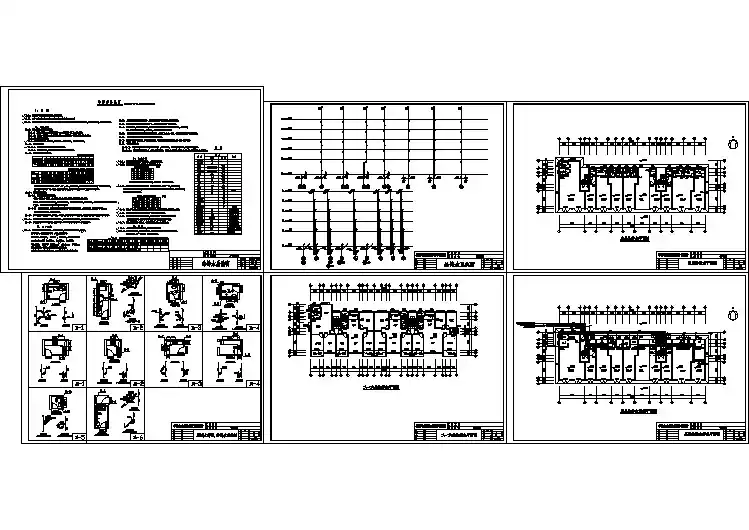

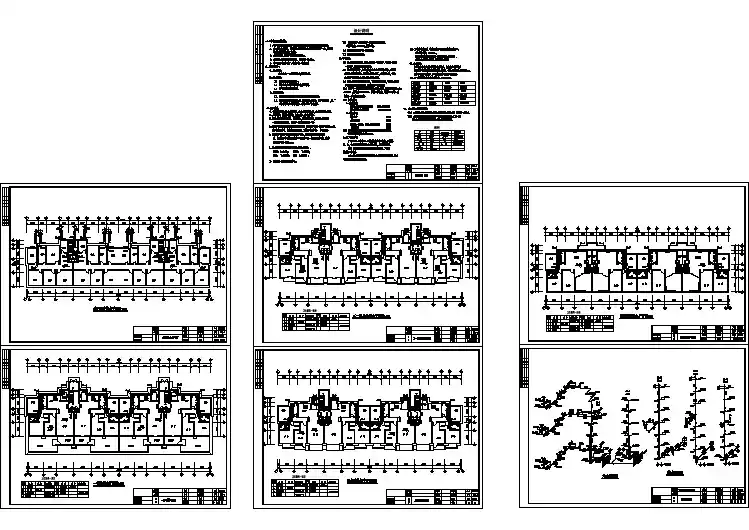

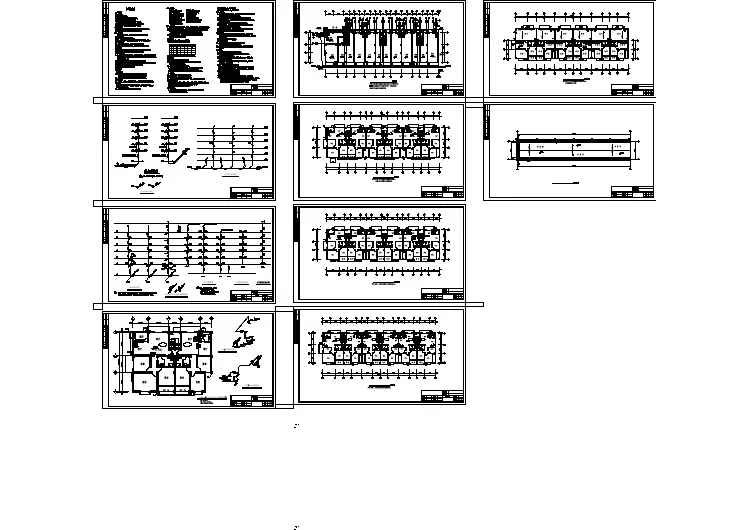

中式家具CAD图块22张 电脑图块8款（CAD ）蓝天大酒店施工图纸（设计）某川菜馆装修施工图-全套34张图三层别墅建筑施工图纸 ***银行大楼建筑图纸（设计） ***5层办公楼电气设计施工图装饰工程绘图CAD常用图块两层别墅的设计图纸幕墙防雷节点图（CAD）仿古办公楼建筑施工图纸办公楼建筑全套施工图纸 办公楼建筑施工图纸 MQ-1住宅区1号楼施工图纸 六层住宅建筑施工图纸 五层厂房建筑施工图纸 香格里拉别墅建筑施工图纸全套综合办公楼建筑施工图纸现代别墅建筑设计方案深圳经典独立别墅施工图纸水岸豪宝石A型别墅施工图***办公楼建筑施工图纸 **别墅建筑结构施工图纸（全套） ***公安局建筑施工图纸+结构图纸+效果图 7套小区会所建筑施工图纸豪华欧式别墅施工图纸（全套）乡村别墅建筑方案及效果图中国古典别墅建筑施工图纸两套别墅方案图纸（附带效果图）完整的一套别墅建筑结构施工图纸一款农村别墅设计图纸经典别墅CAD设计图纸沿街商住楼设计图纸 ***底商多层框架结构住宅楼建筑施工图纸广州市设计院设计文件（全套结构图）坡地多层住宅建施图纸 商品房住宅建筑结构施工图纸 农村小康住宅楼建筑施工图纸（全套）住宅楼六层建筑施工图纸 三层高档别墅设计图纸 万科高层住宅楼建筑施工图纸 全套私人建筑设计图纸 ***小区多层住宅楼施工图纸（全套） ***办公楼全套施工图纸（设计说明、建筑、结构、水电）别墅建筑施工图纸（附效果图）别墅建施图纸（全套）框架结构办公8层设计图纸独栋别墅3层建筑结构工程施工图纸（全套）青岛景苑工程建筑六号楼施工图纸 ***学校学生公寓楼建筑施工图纸（全套） ***商品房施工图纸 ***住宅小区1号楼施工图纸（全套）套房设计施工图纸 ***商住楼施工图带效果图（全套）重庆市***高层建筑施工图纸（全套）住宅楼平面施工图纸住宅楼多层建筑施工图纸现浇空心楼板高层图纸（全套）别墅结构图纸和建施图纸现代风格高层酒店设计方案cad图纸附带效果图 中国银行建筑施工图纸-贝聿明汇景酒店施工图纸（全套）***商业中心综合楼图纸 ***办公楼设计方案附带效果图住宅建筑施工图（全套）综
建筑给排水设计配合例谈 摘要：文章结合具体工程实例，从土建、建筑、结构、电气等方面探讨建筑给排水设计配合问题。关键词：建筑给排水；设计配合；土建；结构 建筑、结构、电气、装潢等专业对给排水设计有直接的影响，诸专业间的设计配合也间接地影响给排水的设计和施工。 1.土建间的配合 阳江市某学校实训楼工程，建筑施工图卫生间的开间尺寸见图1。基础结构按尺寸进行施工，楼层结构按两个3600 开间尺寸施工。施工几层后发现与建筑施工图、基础结构图不一致。如最后两个现浇面的开间尺寸再改，势必造成给排水立管又多了两个弯头，所以楼层结构开间尺寸不得不将错就错。给排水立管不得不作相应的变更处理。因而除底层外，楼层开间使用功能受到一些影响。 2.建筑配合 厨卫的位置 在选型设计时，尽量将厨卫组合在一起，使它们能合用一套给排水系统。厨卫的位置，虽然要有明窗和通风条件，但厨卫没有必要占用朝阳的一侧。尤其是厨房，其油烟会熏蒸阳台晾晒的衣物。非住宅楼的卫生间，在较寒冷的地区应
组合在朝阳的一侧，以免冬季冻伤管道和配件。 立管位置 给排水立管能设在卫生间的就不选设在厨房，以免油烟和温差结露腐蚀管道等配件；能隐蔽的绝不明设，为此厨卫门的门垛长度至少要有120mm；再次是靠近用水器具、方便维修、不影响其它功能的使用。 在较寒冷的地区，为了防冻，可将立管选设在厨房另一侧的小餐厅墙角处，见图2。1200 门洞还可再设双开门，有利室内保温。 用水器具位置 坐便器背靠小高窗，使用时较隐蔽，洗面盆连接一宽敞、明亮的台板，在左侧方案中，坐便器占用了台板位置且正对窗中，视之不隐蔽。还有的将坐便器设于背靠！轴墙，不仅不隐蔽而且排水横管不经济。 落水管的处理 阳江市商住楼，其北侧落水管只下引至二层室外走道，漫流至排水管，造成雨天行走不便，冬季走道结冰易跌跤。较好地解决办法是尽量将落水管沿底层挑梁侧边穿过走道现浇板后，顺柱外侧引至- 平台下小暗沟。此柱门侧再设砖门垛或混凝土门垛，给卷闸门滑槽留下空间。若落水管因外门窗洞所限而拉开间距较大时，可选择穿过现浇板后紧贴现浇板下设横管最短的一梁柱侧边设置，并注意卷闸门库的空
建筑设计图纸表达(方案设计深度) 注：下列信息并不全面，仅供参考。 参考资料：《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》 总平面图 1.应表示的内容 1)场地的范围：表示出用地红线、道路红线 2)场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、 历史文化遗存、现有地形与标高、水体、不良地质情况等） 3)场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出主要建筑物与用地界线（或道路红 线、建筑红线）及相邻建筑物之间的距离。 4)拟建主要建筑物的名称、出入口位置、层数与设计标高，以及地形复杂时主要道路、广场的控制标高。 5)指北针或风玫瑰图、比例。 2.表达的规范性 1)线型要求参见《房屋建筑制图统一标准》 2)总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐。 3)总图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转，但不宜超过45°。 4)总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的换算关系。 3.表达的表现性（非实际工程制图适用） 1）一般原则：各种表现性的表达手段不得影响各项规定内容的规范性表达 2）阴影：为了更直观反映建筑体量的高差关系，可以在总图上表示建筑阴影。投影角度应符合某时刻真实日照角度，投影区域不宜过大，应呈半透明。 3）色彩：一般不必要。需要时，可以表达对象的真实色彩，或用色彩区别场地内建筑与周围建筑。 4）切忌把总图当作分析图使用，而使用多余的符号、标注、色彩。方案的各种特性应该由各种分析图表达。
一、建筑图纸符号大全 @表示钢筋间距 Φ表示钢筋型号，CAD快捷键一览 创建三维阵列 3A 创建三维面 3F 在三维空间创建由直线段组成的多段线 3P 在二维和三维空间中将某对象与其他对象对齐 AL 加载 AutoLISP、ADS 和 ARX 应用程序 AP 创建圆弧 A 计算对象或定义区域的面积和周长 AA 创建按指定方式排列的多重对象拷贝 AR 执行外部数据库命令的管理功能 AAD 输出选择对象的链接信息 AEX 管理对象和外部数据库之间的链接 ALI 显示并编辑表数据并创建链接和选择集 ARO 从链接到文字选择集和图形选择集的行中创建选择集 ASE 执行结构查询语言 (SQL) 语句 ASQ 创建属性定义 -AT 改变不依赖于块定义的属性信息 -ATE 用图案填充封闭区域 H或BH 根据选定对象创建块定义 -B 用对话框定义块 B 用封闭区域创建面域或多段线 BO （使用命令行）用封闭区域创建面域或多段线 -BO 部分删除对象或把对象分解为两部分 BR 给对象加倒角 CHA 修改现有对象的特性 -CH 根据圆心和直径或半径绘制圆 C 复制对象 CO或CP 创建属性定义 AT 编辑单个块的可变属性 ATE 修改对象的颜色、图层、线型和厚度 CH 设置新对象的颜色 COL 编辑文字和属性定义 ED 显示夹点并设置颜色 GR 创建并修改标注样式 D 插入块或另一图形 I 控制现有对象的特性 MO 修改对象名称 REN 设置绘图辅助工具 RM 设置对象选择模式 SE
管理已定义的用户坐标系 UC 选择预置用户坐标系 UCP 控制坐标和角度的显示格式及精度 UN 创建和恢复视图 V 设置三维观察方向 VP 创建对齐线性标注 DAL或DIMALI 创建角度标注 DAN或DIMANG 从前一个或选择的标注的第一尺寸界线处连续标注 DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线 DCE 从前一个或选择的标注的第二尺寸界线处连续标注 DCO或DIMCONT 创建圆和圆弧的直径标注 DDI或 DIMDIA 编辑标注 DED或DIMED 创建线性尺寸标注 DLI或DIMLIN 创建坐标点标注 DOR或DIMORD 替换标注系统变量 DOV或DIMOVER 创建圆和圆弧的半径尺寸标注 DRA或DIMRAD 在命令行创建和修改标注样式 DST或DIMSTY 移动和旋转标注文字 DIMTED 测量两点之间的距离和角度 DI 将点对象或块沿对象的长度或周长等间隔排列 DIV 绘制填充的圆和环 DO 修改图像和其他对象的显示顺序 DR 打开鸟瞰视图窗口 AV 输入文字时在屏幕上显示 DT 定义平行投影或透视视图 DV 创建椭圆或椭圆弧 EL 从图形删除对象 E 将组合对象分解为对象组件 X 以其他文件格式保存对象 EXP 延伸对象到另一对象 EX 通过拉伸现有二维对象来创建三维实体 EXT 给对象加圆角 F 创建根据特性选择有关对象时用到的过滤器列表 FI 创建对象的命名选择集 G 使用命令行创建选择集 -G 用图案填充一块指定边界的区域 -H 修改现有的图案填充对象 HE 重生成三维模型时不显示隐藏线 HI 以多种格式向 AutoCAD 图形文件中插入图像 IM 使用命令行插入图像 -IM 控制选定图像的亮度、对比度和褪色度 IAD 向当前图形中定义并附着新的图像对象 IAT 为单个图像对象创建新剪切边界 ICL
【长沙中崛供水设备有限公司】整理 高层建筑给排水设计案例分析 高层建筑有别于多建筑,具有层数多、高度大、功能复杂、用水要求高、排水量大等特点,因此,对建筑给水排水工程的设计提出了新的要求。本文以工程实例为对象,以多年工作经验为基础，具体分析了某高层建筑的给排水系统设计。 一、案例背景 某综合楼是集商场、餐饮、办公、住宅为一体的大楼。项目地下1 层为车库及设备房;首层为部分架空、部分小商铺及商场;2 层为餐饮、商场及配套办公室;3层~28层由6栋住宅塔楼组成。建筑高度为94.5m,总建筑面积约125000㎡。 二、给水系统 由于无负压给水一旦自来水管网停水或者出现问题,则有可能造成没有储备水。根据本地实际情况,故采用变频调速供水,控制方式较为简单,可根据泵后压力的变化来确定水泵的转速和多水泵时启泵台数的调配,可以做到无级调速,不论水箱进水浮球阀开闭的大小如何,均可有效供水,这样就增加了供水的可靠性。 市政供水压力为3.2MPa,为了充分利用市政水压,地下1层~地上6层采用市政压力直接供水;7层以上采用两套变频设备供水。系统分区,7层~18层采用低区变频设备供水;其中7层~12层经可调式减压阀减压后供水。19层~28层采用高区变频设备供水;其中19层~24层同样经可调式减压阀减压后供水。 住宅总户数为624户,最高日用水量为655m3,设150m3的生活水池,分为容积基本相等并能独立使用的两格。 水池的泄空管从吸水坑底接出,排入泵房集水井。有人说这样违反了《建筑给水排水设计规范》(以下简称《水规》) 第3.2.4条第一款规定,出水口不得被任何液体或杂质所淹没。如果硬要套这条规范,是有点问题,但笔者认为这种情况,做足相对安全的措施就行了,水池溢流水位报警并关闭进水管上的电动阀(或进水阀选用具有三重保险作用的电动浮球阀)
