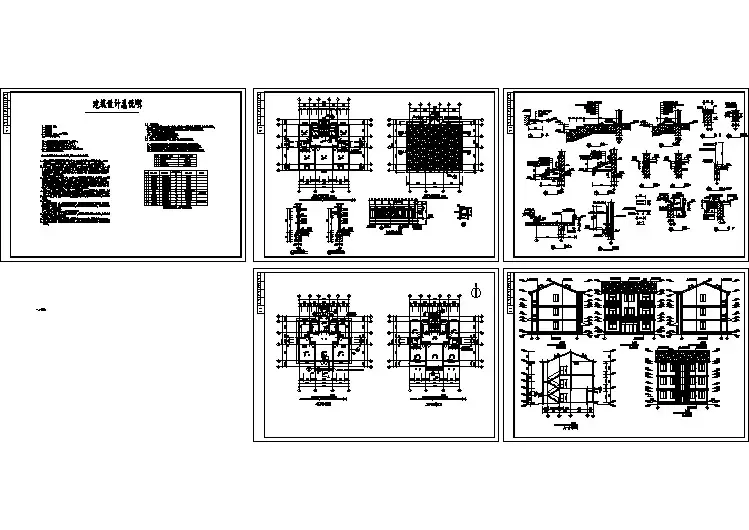

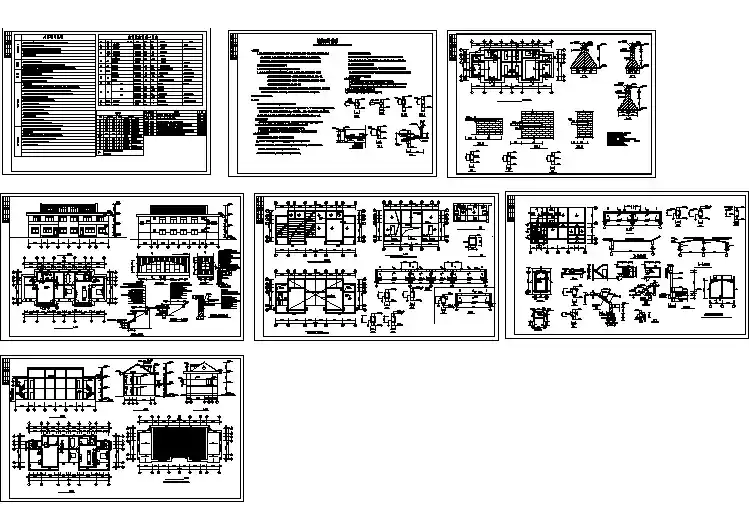

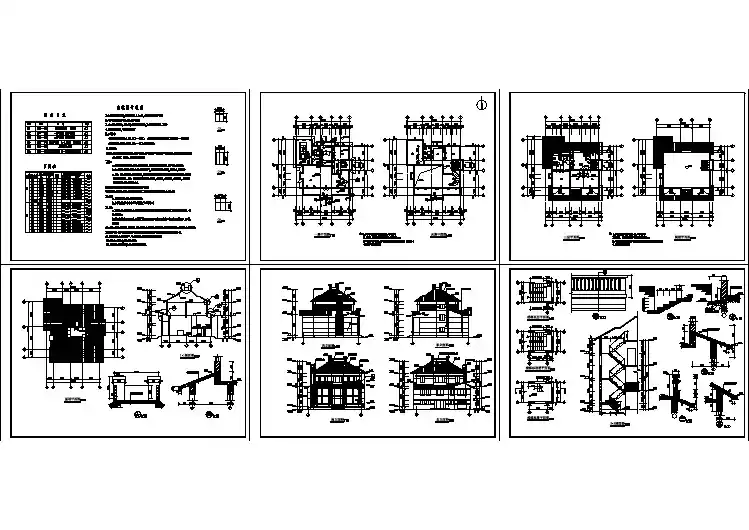

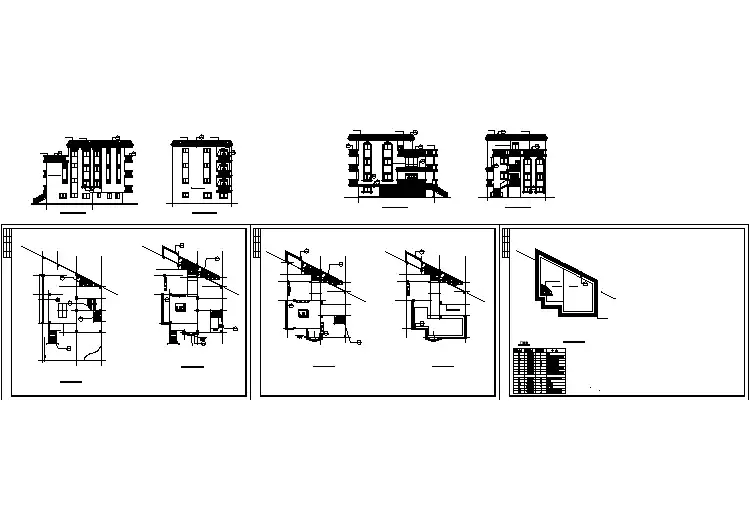

CAD室内设计施工图规范 1、线型颜色设定及用途（按打印时从粗到细排列） A、红色（色号为1）：立、剖面上的水平线，剖切符号上的剖切短线。 B、品红色（色号为6）：仅用于图名上的水平线及圆圈。 C、黄色（色号为2）：平面上的墙线，立面上的柱线，剖面上的墙线及柱线。 D、湖蓝色（色号为4）：物体的轮廓线，剖面上剖切到的线，稍粗一些的线。 E、白色（色号为7）：各种文字，平面上的窗线，以及各种一般粗细的线。 G、绿色（色号为3）：剖断线，尺寸标注上的尺寸线、尺寸界线、起止符号，大样引出的圆圈及弧线 ，较为密集的线，最细的线。 2、图层设置及图层内容（按附带图框中的图层显示顺序） 层名图层颜色内容图层中颜色 0 白无白 2 黄立、剖面中的地面水平线（红）剖面中墙线、柱线（黄）平面中的 墙线、柱线（黄） 黄、红 3 绿剖断线大样引出的圆圈及折线较密集的线及最细线门开启线表示隐 藏的或看不见的虚线 绿 4 湖蓝物体的轮廓线剖面上剖切到物体的线湖蓝 7 白图面上比轮廓线稍细一些的线及一般粗细的线白 BH 绿平面，立面，剖面上的填充图案绿DEPOINTS 白不打印图框白DIM 绿尺寸标注（尺寸值为白色）文字标注上的引出线绿、白 K 白图框白、黄、绿TEXT 白文字图名索引符号剖切符号白、品红、绿、红 3、文字标注高度、字型的设置 内容A4书稿 汉字、数字、英文H = S x 1.7 尺寸标注数字H = S x 1.5 图名H = S x 2 图名中的英文H = S x 2 圆圈H = S x 3 S = 当前图框比例图面中汉字、数字、英文文字样式为HZ，字型为黑体
图名中汉字文字样式为HZ，字型为黑体；英文文字样式为HT,字型为Swis721 Ex BT；尺寸标注文字样式为DIM， 字型为Arial 4、尺寸标注及文字注释形式的设置 ?材料标注在一般在图面右侧或上侧（对于剖面图或大样图中可以美观为准不加以要求）尺寸标注在图面左侧或下侧（一般标注为三段式，标不下或内容较少的情况下可标注为两段式） ?标注格式（尺寸标注格式DIM） (1) 几何尺寸线间隔0 (3) 注释单位0 延长线 延长 1 缩放比例 1 原点偏移 1 误差容许量 格式None 箭头Architectural Tick 高0.5 尺寸 1 文字 字体DIM 中心没有高 1.5 色彩绿间隙0.5 比例当前图框比例色彩白 (2) 格式限制在线内 拟合No Leader 水平对齐Centered 垂直对齐Above 标注格式（文字标注格式TEXT） (1) 几何尺寸线间隔0 (3) 注释单位0 延长线 延长 1 缩放比例 1 原点偏移 1 误差容许量 格式None 箭头 Right-Angle 高0.5 尺寸 1.5 文字 字体HZ 中心没有高 1.5 色彩绿间隙0.5 比例当前图框比例色彩白 (2) 格式限制在线内 拟合No Leader 水平对齐Centered 垂直对齐Above 5、线型设置 A、中轴线Center
cad如何绘制室内设计平面图 这里我以CAD2007为例，打开CAD2007.我们来熟悉一下CAD的 工具面板。 首先我们要测量好房间的尺寸，画好草图之后就可以开始制作了。我们先来看怎么画直线。左侧工具面板第一个就是直线，这里要注 意画直线要选择“正交”，“正交”没有打开画的就是斜线。图中 红色框住的地方是我们要注意的。 点击下直线按钮在空白处随便点一下，然后往四个方向随便哪个方向移动鼠标，数值是可以直接输入的(以毫米为单位)，输入好数 值按“回车键”就可以了。 墙体一般都是双线表示，单线变成双线我们可以用“偏移”工具，点击“偏移”输入好要偏移的数值(一般外墙是240mm)，点击“回 车键”出现小的方框后移动鼠标把小方框放到刚画好的线上按住不 要松，然后鼠标向下移动任意位置松开鼠标，就会出现和他一模一 样的线了，间距就是刚才输入的数值。 这里有用到弧线在左侧工具栏的第六个就是“圆弧”，圆弧是有三个点组成， 所有都画好之后就要把尺寸标注上，标注尺寸是在右侧工具栏，如果没有就在右侧工具栏空白处“右键”——鼠标移动到“ACAD”——就会出现工具栏选项了点击“标注”就会出现标注工 具栏了，标注怎么设置这里就不在说了，以后会写一篇单独介绍标 注设置的，请关注。 标注尺寸的时候需要用到“对象捕捉”，我们要对“对象捕捉”进行一下设置，在“对象捕捉”上右键就会出现设置，一般要把 “垂足、断点、终点、圆心、节点、交叉点”都勾选上，选好了点 击确认就可以了。
下面我们再标注就方便多了。标注好之后我们就可以美化一下图纸了，放一些沙发、花草、之类的，这些模型都是实现做好的。 看了“cad如何绘制室内设计平面图”的人还看了：
CAD室内设计施工图标准 1、线型颜色设定及用途（按打印时从粗到细排列） A、红色（色号为1）：立、剖面上的水平线，剖切符号上的剖切短线。 B、品红色（色号为6）：仅用于图名上的水平线及圆圈。 C、黄色（色号为2）：平面上的墙线，立面上的柱线，剖面上的墙线及柱线。 D、湖蓝色（色号为4）：物体的轮廓线，剖面上剖切到的线，稍粗一些的线。 E、白色（色号为7）：各种文字，平面上的窗线，以及各种一般粗细的线。 G、绿色（色号为3）：剖断线，尺寸标注上的尺寸线、尺寸界线、起止符号，大样引出的圆圈及弧线 ，较为密集的线，最细的线。 2、图层设置及图层内容（按附带图框中的图层显示顺序） 3、文字标注高度、字型的设置
4、尺寸标注及文字注释形式的设置 ?材料标注在一般在图面右侧或上侧（对于剖面图或大样图中可以美观为准不加以要求）尺寸标注在图面左侧或下侧（一般标注为三段式，标不下或内容较少的情况下可标注为两段式） 标注格式（尺寸标注格式DIM） TEXT） 标注格式（文字标注格式 5、线型设置 A、中轴线Center B、暗藏日光灯带Dashed C、不可见的物体结构线Dashed D、门窗开启线Center E、木纹线不锈钢钛金等Dot 6、常用材料标注举例（文字说明不要重复标注，以能说明图面为准）
600x600白色抛光砖地毯满铺羊毛地毯铝扣板吊顶纸面石膏板吊顶纸面石膏板 纸面石膏板基层白色乳胶漆9mm夹板18mm夹板18mm夹板龙骨 18mm夹板基层樱桃木夹板清漆樱桃木夹板清漆樱桃木实木线条清漆实木线条清漆 樱桃木实木踢脚线樱桃木实木成品门踢脚线顶棚线白色混水漆白色乳胶漆 木龙骨30x30角钢不锈钢方（圆）管不锈钢角码镜面不锈钢板 砂光不锈钢板（方管、圆管）砂光不锈钢板冲直径20孔磨砂玻璃喷砂玻璃 钢化磨砂玻璃蚀刻玻璃5mm钢化玻璃5mm清玻璃5mm明镜5mm车边明镜 暗藏日光灯带（平、立面）暗藏珠灯带（平、立面）日光灯珠灯 银线米黄石材挂贴（干挂）银线米黄石材线条(踢脚线、台面)银线米黄石材白色复合板 枫木面层复合板防火板白色防火板枫木纹理防火板白色塑铝板枫木纹理塑铝板 射灯筒灯水泥砂浆织物软包银色扪布软包铁艺黑漆铁艺金漆木雕金漆 木夹板索色实木板索色广告钉亚克力灯片可丽耐台面8mm钢化磨砂玻璃（车边） 花岗石玻璃钢造型镏金 7、尺寸标注 ?尺寸标注一般需要标明：最外总体尺寸中间结构尺寸最内功能尺寸 ?分尺寸与总体尺寸必须相等，必要时可用EQ表示 ?第二层标注应以第一层标注的末端为起点，不要重复标注。 ?门缝、抽屉缝、搁板厚度等细节不需要标注。 ?尺寸标注严禁炸开；严禁小数点 8、CAD书稿注意事项 ?画图时先打开相对应图框，另存后在图框内进行画图工作 ?改图时先打开相对应图框，再插入需要改的文件，以便对文件进行控制 ?在画图过程中捕捉设置选择端点、中点、垂线点、交点即可；Nearest-接近点禁止使用以确保尺寸为整数 ?图中线条按轮廓-结构的原则作成连接的多义线（PLINE），即外轮廓为一条完整连接的多义线,内部多义线依结构连接。 ?插入图中的图块不要炸开，如需调整，在调整完毕后，应重新定义为图块；填充禁止炸开 ?注意剖视方向，索引符号指示方向应与剖视方向一致 ?平面图中索引立面序号时，以图面上方为起始，用英文字母按顺时针方向排序 ?同一幅图中，索引序号不得重复 ?文件完成后，必须将多余图块及设置清除，确保文件空间为最小 ?检查图纸应按以下步骤进行①画面内容②尺寸标注③文本标注④图标图名⑤整体排版 ?图面与图框内框竖线之间应留一个数字的距离，防止稿件打印不全 ?确保画面均衡、美观、各视图间应按照对应的原则排版
室内设计——CAD 制图高能技巧 1、执行标准文件（模板使用）： 作用：提升绘图效率，避免重复工作，避免低级错误，同时保证图形文件使用公司统一标准。模板文件由公司统一创建下发使用。 模版具备内容： A、齐全的图面表达所需信息及皮肤符号：图形单位、图层信息、标注样式、文字样式、填充样式、线 形样式（全局线形比例因子1：1），索引符号（图框）等内容 B、布局及页面设置（便于图纸集管理及批量打印出图）： 常用视口属性设定好（平面系统图），页面设置已应用到布局（立面系统图、大样图、门表等）。并设置好虚拟打印机、打印样式、打印范围、打印比例等以便图纸集管理，批量出图。 使用方法：新建项目（Ctrl+N），选择dop样板文件“”，开始制图。 了解：存放位置：（将“Dop_平面（A2）.dwt”放置样板文件默认路径） C:\Users\Administrator\appdata\local\autodesk\autocad 2014\\chs\template
常见问题： 未选用模版文件，通过自行创建的文件绘图（或拷贝来的参考文件），致使图形单位、线性比例因子设置出问题，团队其他成员二次编辑文件工作效率。 以下为常规习惯设置： 具体: a、线型过滤器中“勾选缩放时使用图纸空间单位” 建议处理方式：不勾选“缩放时使用图纸空间单位”。常规制图习惯是先在模型中绘图，用视口成图后在图纸空间继续修改图元文件，为使虚线线型比例模型与布局设置统一，此处不勾选。 b、“全局比例因子参数”及“当前对象缩放比例” 建议处理方式，设置参数为：1。常规制图习惯，统一设置以上两个比例为1，以便大家统一作图，不因图形文件的缩放比例不熟悉，修改填充比例、线型比例不能一步到位。 详见布局附件
一套AUTOcad2007室内设计图 首先介绍一下AUTOcad2007的工作界面，方便后面的学习和理解。 在实际工作当中，要绘制室内设计图，有两种方法，一种是设计者要去业主家中量房，根据量房所得到的图纸和数据情况绘制框架图；另一种是根据效果图画出CAD室内布置图。下面我们介绍的这套方案是一套经过量房，绘制好CAD图和3D效果图，方便大家参考和学校。下图是绘制好的框架图： 绘图方法如下： 用直线绘制外框架，用偏移做出墙体和窗子的厚度，在承重墙的部分进行图案填充，用正多边形标注下水管道和地漏，烟道等；在房间空白处标注房间标高，最后进行整体标注。
1、绘制框架图： 步骤一： 在状态栏，单击“正交”，出现为正交打开（可以做垂直线），右键点击“对象捕捉”，跳出对话框，点选设置，弹出对话框如图：勾选“端点，垂足”。 在菜单栏下方可设置直线的颜色，粗细（如下图），一般框架线较粗，室内布置物品线条较细，颜色可自定。一般着重强调的用亮色。 步骤二： 绘制外墙框架：选“直线”，点击一点（根据上面框架图的尺寸标注，开始绘图，从正门入口处右边开 始绘制，）命令栏出现指定下一点，输入90，空格，（下面根据框架结构走势，从左往右，从上往下作直线），输入1040，空格或回车，输入240，空格，依次类推，把整个框架做出。如图：
步骤三： 制作墙体和窗的厚度，选“偏移”，十字光标后出现指定偏移距离（如左上图），输入240，出现（如右下图）从门口处开始偏移，点击门口处一线，鼠标向框架内挪动偏移，单击，偏移成功，十字光标为“选择要偏移的对象”继续偏移框架线，如左下图。 根据墙的厚度，和窗子的厚度不同输入不同数值，点回车或空格；一般承重墙厚240或300，非承重墙为120窗子为做出三条线，宽度为80。内墙的绘制可根据墙体之间的距离进行偏移，做出的图如下： 步骤四： 对于转弯处一些需要修改的地方，我们使用修剪工具和延伸工具。点击修剪工具，出现如左下图，点击所要修剪对象的参考线，在空白处点击右键，出现如右下图，点击要修剪的线段。 需要延伸的地方，让线段连接，选择延伸工具，点击所要修剪对象的参考线，在空白处点击右键，点击要延伸的线段，完成。依次完成图框的修改。 修剪和延伸完成之后如图：
cad室内设计平面图的教程 cad室内设计平面图的教程： 这里我以CAD2007为例，打开CAD2007.我们来熟悉一下CAD的 工具面板。 工具面板在CAD的左右两侧都有显示，鼠标放在某一个工具的上面就会显示他的名称，下面会为大家介绍具体的用法。 首先我们要测量好房间的尺寸，画好草图之后就可以开始制作了。我们先来看怎么画直线。左侧工具面板第一个就是直线，这里要注 意画直线要选择“正交”，“正交”没有打开画的就是斜线。图中 红色框住的地方是我们要注意的。 点击下直线按钮在空白处随便点一下，然后往四个方向随便哪个方向移动鼠标，数值是可以直接输入的(以毫米为单位)，输入好数 值按“回车键”就可以了。 墙体一般都是双线表示，单线变成双线我们可以用“偏移”工具，点击“偏移”输入好要偏移的数值(一般外墙是240mm)，点击“回 车键”出现小的方框后移动鼠标把小方框放到刚画好的线上按住不 要松，然后鼠标向下移动任意位置松开鼠标，就会出现和他一模一 样的线了，间距就是刚才输入的数值。 用同样的方法把其他的线画出来，画的同时一定要记得保存哦，防止电脑突然关机所有功夫就白费了。 这里有用到弧线在左侧工具栏的第六个就是“圆弧”，圆弧是有三个点组成， 所有都画好之后就要把尺寸标注上，标注尺寸是在右侧工具栏，如果没有就在右侧工具栏空白处“右键”——鼠标移动到“ACAD”——就会出现工具栏选项了点击“标注”就会出现标注工 具栏了，标注怎么设置这里就不在说了，以后会写一篇单独介绍标 注设置的，请关注。
标注尺寸的时候需要用到“对象捕捉”，我们要对“对象捕捉”进行一下设置，在“对象捕捉”上右键就会出现设置，一般要把“垂足、断点、终点、圆心、节点、交叉点”都勾选上，选好了点击确认就可以了。 下面我们再标注就方便多了。标注好之后我们就可以美化一下图纸了，放一些沙发、花草、之类的，这些模型都是实现做好的。 看了“cad室内设计平面图的教程”的人还看了：
