中式家具CAD图块22张 电脑图块8款（CAD ）蓝天大酒店施工图纸（设计）某川菜馆装修施工图-全套34张图三层别墅建筑施工图纸 ***银行大楼建筑图纸（设计） ***5层办公楼电气设计施工图装饰工程绘图CAD常用图块两层别墅的设计图纸幕墙防雷节点图（CAD）仿古办公楼建筑施工图纸办公楼建筑全套施工图纸 办公楼建筑施工图纸 MQ-1住宅区1号楼施工图纸 六层住宅建筑施工图纸 五层厂房建筑施工图纸 香格里拉别墅建筑施工图纸全套综合办公楼建筑施工图纸现代别墅建筑设计方案深圳经典独立别墅施工图纸水岸豪宝石A型别墅施工图***办公楼建筑施工图纸 **别墅建筑结构施工图纸（全套） ***公安局建筑施工图纸+结构图纸+效果图 7套小区会所建筑施工图纸豪华欧式别墅施工图纸（全套）乡村别墅建筑方案及效果图中国古典别墅建筑施工图纸两套别墅方案图纸（附带效果图）完整的一套别墅建筑结构施工图纸一款农村别墅设计图纸经典别墅CAD设计图纸沿街商住楼设计图纸 ***底商多层框架结构住宅楼建筑施工图纸广州市设计院设计文件（全套结构图）坡地多层住宅建施图纸 商品房住宅建筑结构施工图纸 农村小康住宅楼建筑施工图纸（全套）住宅楼六层建筑施工图纸 三层高档别墅设计图纸 万科高层住宅楼建筑施工图纸 全套私人建筑设计图纸 ***小区多层住宅楼施工图纸（全套） ***办公楼全套施工图纸（设计说明、建筑、结构、水电）别墅建筑施工图纸（附效果图）别墅建施图纸（全套）框架结构办公8层设计图纸独栋别墅3层建筑结构工程施工图纸（全套）青岛景苑工程建筑六号楼施工图纸 ***学校学生公寓楼建筑施工图纸（全套） ***商品房施工图纸 ***住宅小区1号楼施工图纸（全套）套房设计施工图纸 ***商住楼施工图带效果图（全套）重庆市***高层建筑施工图纸（全套）住宅楼平面施工图纸住宅楼多层建筑施工图纸现浇空心楼板高层图纸（全套）别墅结构图纸和建施图纸现代风格高层酒店设计方案cad图纸附带效果图 中国银行建筑施工图纸-贝聿明汇景酒店施工图纸（全套）***商业中心综合楼图纸 ***办公楼设计方案附带效果图住宅建筑施工图（全套）综
建筑设计图纸表达(方案设计深度) 注：下列信息并不全面，仅供参考。 参考资料：《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》 总平面图 1.应表示的内容 1)场地的范围：表示出用地红线、道路红线 2)场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、 历史文化遗存、现有地形与标高、水体、不良地质情况等） 3)场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出主要建筑物与用地界线（或道路红 线、建筑红线）及相邻建筑物之间的距离。 4)拟建主要建筑物的名称、出入口位置、层数与设计标高，以及地形复杂时主要道路、广场的控制标高。 5)指北针或风玫瑰图、比例。 2.表达的规范性 1)线型要求参见《房屋建筑制图统一标准》 2)总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐。 3)总图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转，但不宜超过45°。 4)总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的换算关系。 3.表达的表现性（非实际工程制图适用） 1）一般原则：各种表现性的表达手段不得影响各项规定内容的规范性表达 2）阴影：为了更直观反映建筑体量的高差关系，可以在总图上表示建筑阴影。投影角度应符合某时刻真实日照角度，投影区域不宜过大，应呈半透明。 3）色彩：一般不必要。需要时，可以表达对象的真实色彩，或用色彩区别场地内建筑与周围建筑。 4）切忌把总图当作分析图使用，而使用多余的符号、标注、色彩。方案的各种特性应该由各种分析图表达。
一、建筑图纸符号大全 @表示钢筋间距 Φ表示钢筋型号，CAD快捷键一览 创建三维阵列 3A 创建三维面 3F 在三维空间创建由直线段组成的多段线 3P 在二维和三维空间中将某对象与其他对象对齐 AL 加载 AutoLISP、ADS 和 ARX 应用程序 AP 创建圆弧 A 计算对象或定义区域的面积和周长 AA 创建按指定方式排列的多重对象拷贝 AR 执行外部数据库命令的管理功能 AAD 输出选择对象的链接信息 AEX 管理对象和外部数据库之间的链接 ALI 显示并编辑表数据并创建链接和选择集 ARO 从链接到文字选择集和图形选择集的行中创建选择集 ASE 执行结构查询语言 (SQL) 语句 ASQ 创建属性定义 -AT 改变不依赖于块定义的属性信息 -ATE 用图案填充封闭区域 H或BH 根据选定对象创建块定义 -B 用对话框定义块 B 用封闭区域创建面域或多段线 BO （使用命令行）用封闭区域创建面域或多段线 -BO 部分删除对象或把对象分解为两部分 BR 给对象加倒角 CHA 修改现有对象的特性 -CH 根据圆心和直径或半径绘制圆 C 复制对象 CO或CP 创建属性定义 AT 编辑单个块的可变属性 ATE 修改对象的颜色、图层、线型和厚度 CH 设置新对象的颜色 COL 编辑文字和属性定义 ED 显示夹点并设置颜色 GR 创建并修改标注样式 D 插入块或另一图形 I 控制现有对象的特性 MO 修改对象名称 REN 设置绘图辅助工具 RM 设置对象选择模式 SE
管理已定义的用户坐标系 UC 选择预置用户坐标系 UCP 控制坐标和角度的显示格式及精度 UN 创建和恢复视图 V 设置三维观察方向 VP 创建对齐线性标注 DAL或DIMALI 创建角度标注 DAN或DIMANG 从前一个或选择的标注的第一尺寸界线处连续标注 DBA或DIMBASE 创建圆和圆弧的圆心标记或中心线 DCE 从前一个或选择的标注的第二尺寸界线处连续标注 DCO或DIMCONT 创建圆和圆弧的直径标注 DDI或 DIMDIA 编辑标注 DED或DIMED 创建线性尺寸标注 DLI或DIMLIN 创建坐标点标注 DOR或DIMORD 替换标注系统变量 DOV或DIMOVER 创建圆和圆弧的半径尺寸标注 DRA或DIMRAD 在命令行创建和修改标注样式 DST或DIMSTY 移动和旋转标注文字 DIMTED 测量两点之间的距离和角度 DI 将点对象或块沿对象的长度或周长等间隔排列 DIV 绘制填充的圆和环 DO 修改图像和其他对象的显示顺序 DR 打开鸟瞰视图窗口 AV 输入文字时在屏幕上显示 DT 定义平行投影或透视视图 DV 创建椭圆或椭圆弧 EL 从图形删除对象 E 将组合对象分解为对象组件 X 以其他文件格式保存对象 EXP 延伸对象到另一对象 EX 通过拉伸现有二维对象来创建三维实体 EXT 给对象加圆角 F 创建根据特性选择有关对象时用到的过滤器列表 FI 创建对象的命名选择集 G 使用命令行创建选择集 -G 用图案填充一块指定边界的区域 -H 修改现有的图案填充对象 HE 重生成三维模型时不显示隐藏线 HI 以多种格式向 AutoCAD 图形文件中插入图像 IM 使用命令行插入图像 -IM 控制选定图像的亮度、对比度和褪色度 IAD 向当前图形中定义并附着新的图像对象 IAT 为单个图像对象创建新剪切边界 ICL

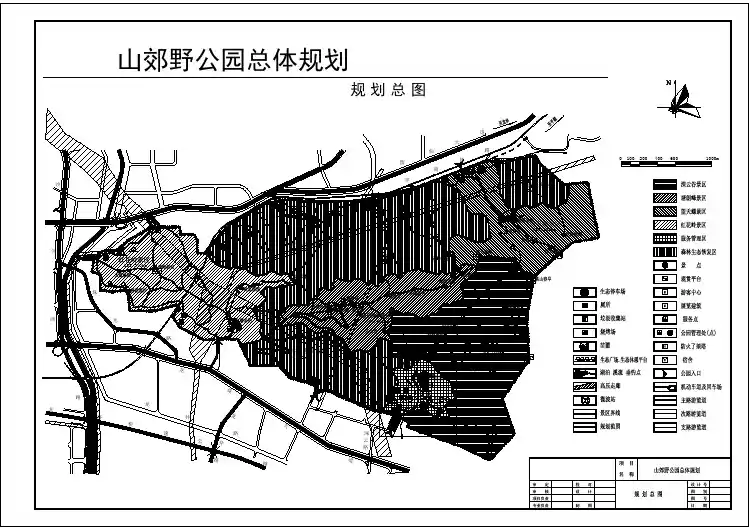

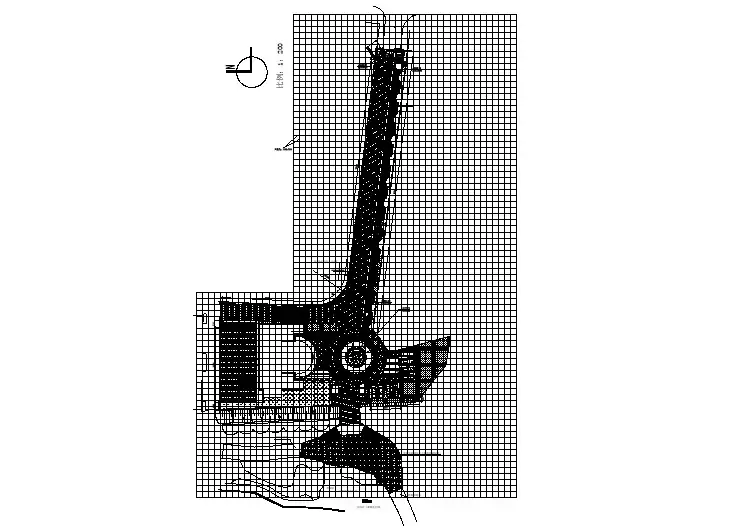

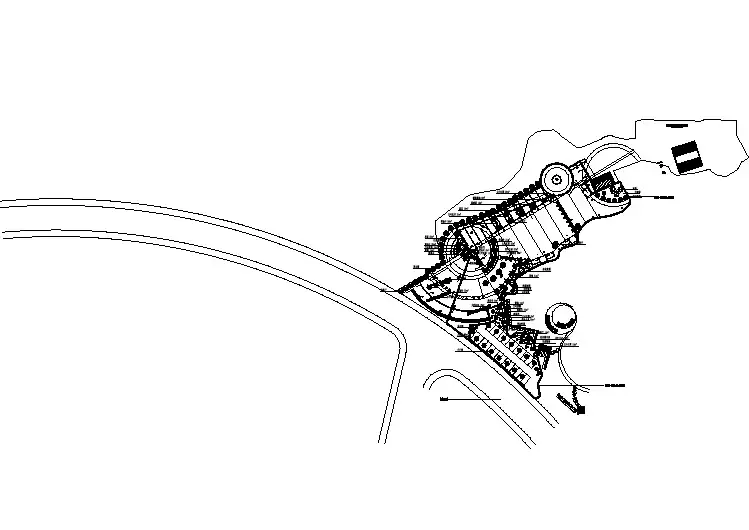

建筑设计图纸表达(方案设计深度) 参考资料：《建筑工程设计文件编制深度规定》、《房屋建筑制图统一标准》、《总图制图标准》、《建筑制图标准》 总平面图 1.应表示的内容 1)场地的范围：表示出用地红线、道路红线 2)场地内及四邻环境的反映（四邻原有及规划的城市道路和建筑物，场地内需保留的建筑物、古树名木、 历史文化遗存、现有地形与标高、水体、不良地质情况等） 3)场地内拟建道路、停车场、广场、绿地及建筑物的布置，并表示出主要建筑物与用地界线（或道路红 线、建筑红线）及相邻建筑物之间的距离。 4)拟建主要建筑物的名称、出入口位置、层数与设计标高，以及地形复杂时主要道路、广场的控制标高。 5)指北针或风玫瑰图、比例。 2.表达的规范性 1)线型要求参见《房屋建筑制图统一标准》 2)总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以“0”补齐。 3)总图应按上北下南方向绘制。根据场地形状或布局，可向左或右偏转，但不宜超过45°。 4)总图中标注的标高应为绝对标高，如标注相对标高，则应注明相对标高与绝对标高的换算关系。 3.表达的表现性（非实际工程制图适用） 1）一般原则：各种表现性的表达手段不得影响各项规定内容的规范性表达 2）阴影：为了更直观反映建筑体量的高差关系，可以在总图上表示建筑阴影。投影角度应符合某时刻真实日照角度，投影区域不宜过大，应呈半透明。 3）色彩：一般不必要。需要时，可以表达对象的真实色彩，或用色彩区别场地内建筑与周围建筑。 4）切忌把总图当作分析图使用，而使用多余的符号、标注、色彩。方案的各种特性应该由各种分析图表达。
设计说明、分析图类 1.应表示的内容 1)技术经济指标：总用地面积、总建筑面积、容积率、建筑密度、绿地率等 2)设计背景：场地及周边环境现状、任务书提出的设计要求 3)设计目标：通过对设计背景的分析，提出本次设计需要解决的主要矛盾（可以包含几个方面） 4)策略手段：也就是解决矛盾的方法。包含从抽象到具体、从宏观到微观的多个层次。 5)根据需要绘制下列反映方案特性的分析图：功能分区、空间组合及景观分析、交通分析（人流及车流 的组织、停车场的布置及停车泊位数量等）、地形分析、绿地布置、日照分析、分期建设；建筑结构体系、细部构造等。 2.表达方法 1）针对性：突出设计特点，强调设计优势； 2）逻辑性：清晰反映从抽象到具体、从宏观到微观的多个层次的设计逻辑； 3）清晰性：简短文字与简明图示结合；不同问题分开表达，切勿混淆； 4）控制性：根据表达内容的信息量大小和重要性，严格控制文字和图示的尺寸和形态 5）多样性：综合采用总平、平面、立面、剖面、透视、轴测、模型照片、实景图片、徒手草图、图形符号、文字等载体 平面图 1. 应表示的内容 1) 平面的总尺寸、开间、进深尺寸或柱网尺寸（也可用比例尺表示）；两道尺寸 2) 各主要使用房间的名称； 3）结构受力体系中的柱网、承重墙位置； 4）各楼层地面标高、屋面标高； 5）室内停车库的停车位和行车线路； 6）底层平面图应标明剖切线位置和编号，并应标示指北针； 7）必要时绘制主要用房的放大平面和室内布置；（卫生间布置各洁具，各房间布置家具） 8）图纸名称、比例或比例尺 9) 与室外场地相接的平面图，应表达周边环境 10）楼层平面应表达其下一层平面的屋顶等，但注意不要在多个平面图上重复表达。 2. 表达的规范性 1）线型要求参见《房屋建筑制图统一标准》 2）平面图的方向宜与总图方向一致或基本一致 3) 在同一张图纸上绘制多于一层的平面图时，各层平面图宜按层数由低向高的顺序从左至右或从下至上布置 4) 建筑物平面图应在建筑物的门窗洞口处水平剖切俯视（屋顶平面图应在屋面以上俯视），图内应包括剖切面及投影方向可见的建筑构造以及必要的尺寸、标高等，如需表示高窗、洞口、通气孔、槽、地沟及起重机等不可见部分，则应以虚线绘制。 5) 正确表达结构关系，区别表达承重结构和非承重结构 6) 楼梯、台阶箭头标注：以该层主要标高为起点 3.表达的表现性 1）配景 2）色彩：多用于表达功能分区
鲁班设计图纸网：最新提供的别墅房屋图纸大全 《鲁班设计图纸网》https://www.doczj.com/doc/4f13349518.html, 因为有限制不能展示太多，只能展示有限的套数，如果想看到更多请看《鲁班设计图纸网》 《鲁班设计图纸大全》自建别墅的设计方案，每套都有外观图、效果图、结构图、施工图(平面图、立面图、剖面图、结构图、水电暖、钢筋)等，图纸皆为.dwg格式，可直接编辑修改 出图； 同时，图纸还包括独栋别墅、双拼别墅、联排别墅、欧式别墅、农村小别墅等；其中分单层， 二层、二层半、三层、三层半等多种户型； 另外，配套的还含有1000套室内装修方案大全，庭院设计图纸。6400多套自建房屋，自建别墅设计方案。都是对自建房屋，自建别墅非常有帮助的资源。热线：4006681450 “生产发展”———新农村的物质基础 新农村建设的首要任务是生产发展。农业是农村的产业基础，生产发展首先指的是农业的现代化，以粮食生产为中心的农业综合生产能力的提高。“十一五”时期，不仅工业要转变增长方式，农业也要
加大科学技术的推广应用，实现增长方式的转变。在调整农村经济结构的过程中，一方面协调粮食与其他作物的比例，力保我国的粮食安全；另一方面协调农业与非农产业的关系。 在市场经济条件下，一家一户的农民由于生产生活分散，信息不灵，在市场竞争中处于弱势地位。专业合作经济组织在带领农民致富过程中有很大优势，要鼓励发展各种类型的新经济组织，提升农民的组织化程度。资料显示，目前我国农民合作组织的数量已经超过15万个。为了促进农民合作组织的进一步发展，专家提出，应当尽快制定农民合作经济组织法，明确政府对农民合作经济组织的扶持政策。 要达到生产发展的目的，就要激活生产力中最活跃的因素———劳动力。专家指出，在新农村建设过程中，要把培育新农民作为一项根本措施来抓，通过提高农民的科技文化素质和致富能力，为增产增收和改变乡容村貌提供有力的人才保障。首要的是加快实行免费义务教育；其次，培养新型产业农民和务工农民，大力实施以农村实用技术、务工职业技能培训为主要内容的“阳光工程”，有针对性地举办相关技术培训。 非农产业为农村经济的发展提供了空间，也包含在“生产发展”的要求之中。发展农产品加工业，拉长产业链，可以使农民在加工增值的过程中增加收入。在非农产业不发达的地区，要进一步加快农村
建筑图纸https://www.doczj.com/doc/4f13349518.html,/jianzhutuzhi 办公建筑https://www.doczj.com/doc/4f13349518.html,/Tuzhi/bangong/ 居住建筑https://www.doczj.com/doc/4f13349518.html,/tuzhi/zhuzhai/ 别墅建筑https://www.doczj.com/doc/4f13349518.html,/Tuzhi/bieshusj/ 商业建筑https://www.doczj.com/doc/4f13349518.html,/Tuzhi/shangye/ 文化建筑https://www.doczj.com/doc/4f13349518.html,/Tuzhi/wenhua/ 体育建筑https://www.doczj.com/doc/4f13349518.html,/Tuzhi/tiyu/ 医疗建筑https://www.doczj.com/doc/4f13349518.html,/Tuzhi/yiliao/ 宾馆酒店https://www.doczj.com/doc/4f13349518.html,/Tuzhi/jiudian/ 教育建筑https://www.doczj.com/doc/4f13349518.html,/Tuzhi/jiaoyu/ 工业建筑https://www.doczj.com/doc/4f13349518.html,/Tuzhi/gongye/ 规划图纸https://www.doczj.com/doc/4f13349518.html,/tuzhi/guihua/ 综合图纸https://www.doczj.com/doc/4f13349518.html,/tuzhi/zhuzhai/zonghe/娱乐餐饮https://www.doczj.com/doc/4f13349518.html,/Tuzhi/canyin/ CAD详图https://www.doczj.com/doc/4f13349518.html,/tuzhi/jdxt/ CAD图块https://www.doczj.com/doc/4f13349518.html,/tuzhi/tukuai/ 交通运输https://www.doczj.com/doc/4f13349518.html,/Tuzhi/jiaotong/ 门窗围墙https://www.doczj.com/doc/4f13349518.html,/Tuzhi/menchuang/ 景观/古建/小品https://www.doczj.com/doc/4f13349518.html,/Tuzhi/gujianzhu/结构图纸https://www.doczj.com/doc/4f13349518.html,/TuZhi/Jiegou 电气图纸https://www.doczj.com/doc/4f13349518.html,/tuzhi/dianlituzhi 路桥图纸https://www.doczj.com/doc/4f13349518.html,/tuzhi/luqiao
农村徽派马头墙住宅楼施工图 (CAD图 纸)https://www.doczj.com/doc/4f13349518.html,/tuzhi/zhuzhai/20110318129445.html 新农村住宅设计方案1 (CAD图 纸)https://www.doczj.com/doc/4f13349518.html,/tuzhi/zhuzhai/20110318128771.html 新农村住宅设计方案一 (CAD图 纸)https://www.doczj.com/doc/4f13349518.html,/tuzhi/zhuzhai/20110318128767.html 一套农村建筑方案 (CAD图 纸)https://www.doczj.com/doc/4f13349518.html,/tuzhi/zhuzhai/20110318128787.html 农村小康住宅方案带效果图 (CAD图 纸)https://www.doczj.com/doc/4f13349518.html,/tuzhi/zhuzhai/20110318128763.html 农村异型住宅 (CAD图 纸)https://www.doczj.com/doc/4f13349518.html,/tuzhi/zhuzhai/20110318128333.html 农村小别墅方案 (CAD图 纸)https://www.doczj.com/doc/4f13349518.html,/Tuzhi/bieshusj/128228.html 农村别墅设计图别墅建筑图纸 https://www.doczj.com/doc/4f13349518.html,/Tuzhi/bieshusj/127881.html 新农村生活污水处理(人工湿地图 纸)https://www.doczj.com/doc/4f13349518.html,/geipaishuituzhi/222376.html 新农村小康住宅建筑施工图 https://www.doczj.com/doc/4f13349518.html,/tuzhi/zhuzhai/20110318130137.html XXX农村信用联社办公楼中央空调图 https://www.doczj.com/doc/4f13349518.html,/tuzhi/nuantong/20110612160451.html 新农村住宅设计方案3_(CAD图 纸)https://www.doczj.com/doc/4f13349518.html,/tuzhi/zhuzhai/20110318130128.html 两个联体三开间新农村别墅_(CAD图 纸)https://www.doczj.com/doc/4f13349518.html,/Tuzhi/bieshusj/130122.html 农村别墅设计_(CAD图 纸)https://www.doczj.com/doc/4f13349518.html,/Tuzhi/bieshusj/130118.html 农村建筑图纸经典_(CAD图 纸)https://www.doczj.com/doc/4f13349518.html,/tuzhi/zhuzhai/20110318130017.html
武汉市某高校一、二、五、六栋宿舍 楼施工组织设计
目录 一、设计依据 (1) 二、工程概况及特点 (2) （一）工程概况 (2) （二）工程设计 (3) 三、施工条件及准备工作 (10) （一）施工准备工作 (10) （二）施工条件 (11) 四、施工方案设计 (12) （一）施工总程序 (12) （二）施工段的划分 (12) （三）确定施工顺序 (13) 五、施工方法和施工机械 (15) （一）基础工程 (15) （二）主体工程 (21) （三）砌筑工程 (33) （四）装饰工程 (34) （五）门窗工程 (37) （六）地面工程 (38) （七）涂饰工程 (39) （八）屋面工程 (40) （九）脚手架工程 (44) （十）电气安装工程 (45) 六、施工进度计划 (47) 七、劳动力需要量计划 (48) （一）工程量一览表 (48) （二）劳动量计划表。 (52) （三）流水节拍表。 (56) 八、施工平面布置图 (58) 九、质量安全措施 (58) （一）确保工程质量的管理措施 (58) （二）确认工程质量的技术措施 (60) （三）确保安全施工的措施 (63) 十、现场文明施工管理 (68) （一）组织管理 (68) （二）场容、场貌管理 (69) （三）治安管理 (70) 十一、冬雨期施工措施 (71) （一）冬期施工措施 (71) （二）雨期施工措施 (72) （三）高温季节施工措施 (73)
单位工程施工组织设计 一、设计依据 1.业主提供的设计委托书，设计任务书。 2.建设方提供的建设用地红线图。 3.地质勘察报告。 4.武汉市建规委通过的设计方案。 5.现行的国家有关建筑设计规范，规程和规定。 （1）工程建设标准强制性条文房屋建筑部分（2009年版）（2）《建筑工程设计文件编制深度规定》（2008年版）（3）《民用建筑设计通则》GB50352-2005 （4）《建筑设计防火规定》GB50045-952006 （5）《办公建筑设计规范》JGJ60-2006 6.主要规程规范及标准 （1）建筑结构可靠度设计统一标准（GB50068-2008）（2）建筑工程抗震设防分类标准（GB50223-2008） （3）建筑结构荷载规范（GB50009-2012） （4）建筑抗震设计规范（GB50011-2010） （5）混凝土结构设计规范（GB50010-2011） （6）建筑地基基础设计规范（GB50007-2011） （7）砌体结构设计规范（GB50003-2011） （8）建筑结构制图标准（GB/T50105-2010）
工程图纸往往是少则几张,多则数十张到数百张,如何能快捷地学好图纸,达到融会贯通,一般采用的学习方法是:先粗后精,先建筑后结构,先大后细,先主体后装修,先一般后特殊。 先粗后精,就是先看平面、立面、剖面,将整个工程的设计图纸粗略地看一遍,使对整个工程的规模、特点、结构情况,使用材料要求等等有一个大致的了解。并检查图纸是否齐全、清楚,内容有无漏项。然后再一张一张地细看,核对图纸中总尺寸和分尺寸,坐标、轴线、位置、标高、平立面等是否一致,标注是否齐全,有无遗漏、错误之处,各处交叉连接是否相符,门窗型号的位置、尺寸和数量表与平面是否一致等。 先建筑后结构,就是先看建筑图,后看结构图,核对建筑图和结构图的轴线位置、尺寸是否一致,前后有无矛盾; 检查立面图各楼层的标高是否与建施平面图相同,再检查建施的标高是否与结施标高相符。建施图各楼层标高与结施图相应楼层的标高应不完全相同,因建施图的楼地面标高是建筑完成面标高,而结施图中楼地面标高是结构顶面标高,不包括装修面层的厚度,同一楼层建施图的标高应比结施图的标高高出20~50mm。这一点需特别注意,因有些施工图,把建施图标高标在了相应的结施图上,如果不留意,施工中会出错。 此外,尤其要注意由于柱净高(包括应嵌砌填充墙、楼梯平台梁支承在框架住上等)形成的柱净高与柱截面长边尺寸(或圆柱直径)之比≤4(Hn/hc≤4或λ≤2)的短柱,其箍筋应沿柱全高加密。检查立面图门窗顶部标高是否与所在层的梁底标高相一致(或即使两者标高一致,但两者不在同一竖向平面内,此时应向设计索要梁下挑耳节点构造);检查楼梯踏步的水平尺寸和标高是否有错, 检查梯梁下竖向净空尺寸(净高)是否大于2m,是否存在碰头现象。 结构图部件等大样图及其编号,是否与结构布置图相符;钢筋配置是否齐全合适,钢筋尺寸、数量、形状与钢筋表是否相符,特别是配筋有无遗漏和差错,安装有无问题。 先大后细,就是先看大图后看细部大样图,搞清细部构造要求和作法,以及节点构造的连接处理是否清楚、合理,核对平面图中标注的大样与大样图的编号、尺寸、形式、作法是否一致,所采用的标准图集编号、类别、型号与图纸是否矛盾,大样图是否齐全,有无遗漏。 先主体后装修,就是先看主体结构部分,后看装修部分(包括装饰、防火、保温、隔垫、隔音等)以及其他特殊装修部位构造和材质要求。 先一般后特殊,就是先看一般建筑结构部位,熟悉基本尺寸、标高、部位、构造和要求后再看特殊部位和要求(如地基处理、变形缝的设置、防火处理、抗震构造等)搞清构造和处理方法;有无使用特殊材料,其品种、规格、数量能否满足需要等等。 在学习图纸时,一般还要做到以下几点: 1、图样与说明结合看 要仔细看设计总说明和每张图纸中的细部说明,注意说明与图面是否一致,说明问题是否清楚、明确,说明中的要求是否切实可行。 2、土建图与安装结合看 土建专业也要经常翻翻安装各专业图纸。特别是综合工长和掌握全面的技术负责人,要对照土建和机、电、管等图纸,核对土建安装之间有无矛盾;预埋铁件、预留孔洞位置、尺寸和标高是否相符。 3、图纸与变更相结合 设计中有许多变更通知单、图纸修改说明,要结合起来看,最好把变更说明部分注到图纸上去,以防止施工中遗漏。 这样分层次看图,可以做到有条不紊、较快掌握整个图纸内容和各项要求,同时可以发现问题,消灭差错,有利于施工顺利进行。 图纸会审是由设计、施工、监理单位以及有关部门参加的进行图纸审查会,其目的有两方面: 一是使施工单位和各参建单位熟悉设计图纸,了解工程特点和设计意图,找出需要解决的技术难题,并制定解决方案; 二是为了解决图纸中存在的问题,减少图纸的差错,使设计达到经济合理、符合实际,以利于施工顺利进行。图纸会审程序通常先由设计单位进行交底,内容包括:设计意图,生产工艺流程,建筑结构造型,采用的标准和构件,建筑材料的性能要求;对施工程序、https://www.doczj.com/doc/4f13349518.html,方法的建议和要求以及工程质量标准及特殊要求等等。 然后由施工单位(包括建设、监理单位)提出图纸自审中发现的图纸中的技术差错和图面上的问题。如工程结构是否经济、合理、实用,对设计图中不合理的地方,提出改进建议;各专业图纸各部分尺寸、标高是否一致,结构、设备、水电安装之间各种管线安装之间有无矛盾,总图与大样之间有无矛盾等等,设计单位均应一一明确交底和解答。 会审时,要细致、认真地作好记录。会审时施工等单位提出的问题,由设计解答,整理出“图纸会审记录”,由建设、设计和施工、监理单位共同汇签,“记录”作为施工图纸的补充和依据。不能马上解决的问题,会后由设计单位发设计修改图或设计变更通知单。
建筑图纸符号大全 建筑立面图是将建筑的不同测表面，投影到铅直投影面上而得到的正投影图。 建筑剖面图是依据建筑平面图上标明的剖切位置和投影方向，假定用铅垂方向的切平面将建筑切开后面得到的正投影图。建筑平面图是假想在房屋的窗台以上作水平剖切后，移去上面部分作剩余部分的正投影而得到的水平剖面图。建筑工程施工图简称“施工图”，是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。 工具/原料 一、彩色铅笔：12、24 色/盒——买24 色的二、针管笔:最好的红环 三支装（附圆规）——不能买一次性的，要买专业针管笔，可加墨水的，杂牌的不建议买，英雄牌的可以考虑，红环牌的质量算是好的，但价格可能会贵一
点，一分钱一份货。要买0.1，0.3，0.5 组合或者0.1，0.5，0.8 组合三、马克笔：常用17 支代号如下1，2，5，14，15，16，17，22，24，26，30，32, 33，40，42，45, 52.——33 和52 不用买四、曲线板五、粘纸——可以多买些六、切割板——买A3 的七、丁字尺八、钢尺九、S6018 剪刀十、平衡尺十一、介刀十二、30 米布卷尺；50 米布卷尺（可以不买）——不用买十三、飞鹰刀片：单面（可两人一盒）十四、科文牌比例尺（大小比例一样价）——大小比例都要买十五、三角板：KS3301（300MM）十六、擦图片（买钢的）：蓝；无色十七、白乳胶（500 克）每人需买4 瓶（可以不买）——不用买十八、502 胶水：每人需买4 支（可以不买）——不用买十九、24 式水彩二十、颜料每人需24 瓶24 色（可以不买）——不用买二十一、画笔：水粉；水彩笔二十二、绘图仪——不用买二十三、素描纸：4K/20 张每包；8K/20 张每包（各买一包）二十四、图版：实心0 号（2M*0.9M）；空心（建议买实心，防止渗透）——能买到0 号最好，不能就买1 号的，能买到实心的最好二十五、绘图纸：A1 号；（每人一包）二十六、拷贝纸：A2 A3 4K 8K（100 张/包可两人合买一包）建议买A2 的就行了二十七、宣纸100 张装可四人合买一包二十八、小毛笔（不脱毛）（每人两支）二十九、图纸筒：55CM；70CM 建议买后者三十、工具箱：16 寸；中号建议买后者三十一、写生水桶：大；小建议买后者三十二、水饺纸：长筒（每人一筒）还要买0.5 或0.7 的自动铅笔，带笔芯
建筑立面图是将建筑的不同测表面，投影到铅直投影面上而得到的正投影图。它主要表现建筑的外貌形状，反映屋面、门窗、阳台、雨篷、台阶等的形式和位置，建筑垂直方向各部分高度，建筑的艺术造型效果和外部装饰做法等。根据建筑型体的复杂程度，建筑立面图的数量也有所不同。一般分为正立面、背立面和侧立面，也可按建筑的朝向分为南立面、北立面、东立面、西立面，还可以按轴线编号来命名立面图名称，这对平面形状复杂的建筑尤为适宜。在施工中，建筑立面图主要是作建筑外部装修的依据。 建筑剖面图是依据建筑平面图上标明的剖切位置和投影方向，假定用铅垂方向的切平面将建筑切开后面得到的正投影图。沿建筑宽度方向剖切后得到的剖面图称横剖面图；沿建筑长度方向剖切后得到的剖面图称纵剖面图；将建筑的局部剖切后得到的剖面图称局部剖面图。建筑剖面图主要表示建筑在垂直方向的内部布置情况，反映建筑的结构形式、分层情况、材料做法、构造关系及建筑竖向部分的高度尺寸等。 建筑平面图是假想在房屋的窗台以上作水平剖切后，移去上面部分作剩余部分的正投影而得到的水平剖面图。它表示建筑的平面形式、大小尺寸、房间布置、建筑人口、门厅及楼梯布置的情况，表明墙、柱的位置、厚度和所用材料以及门窗的类型、位置等情况。主要图纸有首层平面图、二层或标准层平面图、顶层平面图、屋顶平面图等。其中屋顶平面图是在房屋的上方，向下作屋顶外形的水平正投影而得到的平面图。 建筑总平面图建筑总平面图是表明一项建设工程总体布置情况的图纸。它是在建设基地的地形图上，把已有的、新建的和拟建的建筑物、构筑物以及道路、绿化等按与地形图同样比例绘制出来的平面图。主要表明新建平面形状、层数、室内外地面标高，新建道路、绿化、场地排水和管线的布置情况，并表明原有建筑、道路、绿化等和新建筑的相互关系以及环境保护方面的要求等。由于建设工程的性质、规模及所在基地的地形、地貌的不同，建筑总平面图所包括的内容有的较为简单，有的则比较复杂，必要时还可分项绘出竖向布置图、管线综合布置图、绿化布置图等。 建筑工程施工图简称“施工图”，是表示工程项目总体布局，建筑物的外部形状、内部布置、结构构造、内外装修、材料做法以及设备、施工等要求的图样。具有图纸齐全、表达准确、要求具体的特点。它是设计工作的最后成果，是进行工程施工、编制施工图预算和施工组织设计的依据，也是进行施工技术管理的重要技术文件。一套完整的建筑工程施工图，一般包括建筑施工图、结构施工图、给排水、采暖通风施工图及电气施工图等专业图纸，也可将给排水、采暖通风和电气施工图合在一起统称设备施工图。 建筑施工图简称“建施”。它一般由设计部门的建筑专业人员进行设计绘图。建筑施工图主要反映一个工程的总体布局，表明建筑物的外部形状、内部布置情况以及建筑构造、装修、材料、施工要求等，用来作为施工定位放线、内外装饰做法的依据，同时也是结构施工图和设备施工图的依据。建筑施工图包括设备说明和建筑总平面图、建筑平面图、立体图、剖面图等基本图纸以及墙身剖面图、楼梯、门窗、台阶、散水、浴厕等详图和材料做法说明等等。 建筑工程图建筑工程图是以投影原理为基础，按国家规定的制图标准，把已经建成或尚未建成的建筑工程的形状、大小等准确地表达在平面上的图样，并同时表明工程所用的材料以及生产、安装等的要求。它是工程项目建设的技术依据和重要的技术资科。建筑工程图包括方案设计图、各类施工图和工程竣工图。由于工程建设各个阶段的任务要求不同，各类图纸所表达的内容、深度和方式也有差别。方案设计图主要是为征求建设单位的意见和供有关领导部门审批服务；施工图是施工单位组织施工的依据；竣工图是工程完工后按实际建造情况绘制的图样，作为技术档案保存起来，以便于需要的时候随时查阅。
建筑图纸符号大全 在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号， 下面谈谈一些经验， 1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。 2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。 3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm 箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm ，宽约180mm--190mm)。 4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强
度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6 厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。 5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。 6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。 7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。 8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。 如何看懂建建筑图纸审查要点 工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。 识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺
在建筑设计图中： l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁、z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号。 下面谈谈一些经验，与博友共享。 1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。 2、建筑设计图纸中，长度一般以mm为，有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。 3、如在建筑设计图中：“c20钢筋砼jl(240400)配4φ16络φ6@200箍。”解读为：强度为c的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘(16mm)螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350mm，宽约180mm--190mm)。 4、如在建筑设计图中：“c20砼小柱(240240)配4φ12箍]6@200。”其中，“]6@200”为不规范标注，应为“φ6@200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径
12厘(12mm)螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。 5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。 6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。 7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。 8、根据质监的要求，可以要求承建方提供钢筋(每批次)的合格证，水泥(每批次)的合格证，mu10贝灰砂砖(每批次)的合格证，水泥砼的测试合格证。
建筑图纸符号大全 在建筑设计图中, l 表示是梁、 ll 表示是连续梁、 ql 表示圈梁、 jl 表示基础梁、 tl 表示是梯梁、 dl 表示是地梁, z 表示柱、 gz 表示构造柱、 kz 表示框架柱, m 表示是门、 c 表示是窗。 @表示钢筋间距Φ表示钢筋型号, 下面谈谈一些经验, 1、正规的建筑设计,要有设计者签名,建筑图纸负责人签名,审定者签名,校对人签名,并加盖出图章,注册执业章。 2、建筑设计图纸中, 长度一般以 mm 为,有加以说明的除外;看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中,在各小项的前面有打上“√ ”的,为该设计所采用的做法。没有打勾的,非该设计所采用的做法。 3、如在建筑设计图中:“c20钢筋砼 jl (240400配4φ16络φ6@200箍。”解读为:强度为 c 的钢筋混凝土结构的基础梁,宽 240mm ,高 400mm ,配 4条直径 16厘 (16mm 螺纹的主钢筋, 每间隔 200mm 箍一个直径 6厘的钢筋长方形环络。 (长方形环络长约 340--350 mm , 宽约 180mm--190mm 。 4、如在建筑设计图中:“c20砼小柱 (240240 配4φ12箍]6@200。”其中, “]6@200” 为不规范标注, 应为“ φ6@200”。解读为:强度为 c20的钢筋混凝土结构的小梁, 截面为长 240mm ,宽 240mm ,配 4条直径 12厘(12mm 螺纹的主钢筋,每间隔200mm 箍一个直径 6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度, 因为圈梁与板面是浇筑在一起。 5、如在建筑设计图中:m5水泥砂浆砌 mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级, “mu10”表示贝灰砂砖的强度等级。 mu10代表贝灰砂砖的抗压强度平均值≥10mpa。 6、 ql 表示圈梁,圈梁的做法,通常用于砖混房屋建筑结构 (混合结构 ,即先砌墙,后用钢筋混凝土浇筑圈梁及板面。
1.1编制依据 ，《建筑安装工程讯息工期及验收规范》、《建筑安装工程及验收规范》。 工程概况一般概况 2.1一般概况 ,xx_#楼：xx_m2；xx_＃楼、xx_#楼都为：xx_m2共计：xx_m2 ，二层以上东西长xx_m、南北宽xx_m；xx_#、xx_#楼东西长xx_m、南北宽xx_m ，室外地坪标高为xx_标高xx_m ，二层层高为xx_m，x_层至x_层层高为xx_m， 工程概况建筑设计概况 2.2建筑设计概况 本工程由xx_市xx_建筑设计院负责施工图设计。 ，室外地坪标高为xx_标高xx_m ①±0.000以下外墙均为240厚标准砖 ②±0.000以上除注明者外，内外墙均为240厚KP1多孔砖 ①底层自行车、摩托车库：素土夯实，100厚碎石垫层，60厚C15砼随捣随抹压实抹光 ②底层、汽车库、素土夯实：150厚碎石夯实，80厚C15砼随捣随抹压实抹光 ③楼梯间：水泥地面参见苏J9501-2-2。
①住宅客厅、卧室、餐厅 预制钢筋砼楼梯：40厚C20细石砼随找随压实抹光 现浇钢筋砼楼板：随捣随抹压实抹光 ②楼梯：现浇钢筋砼楼面随捣随抹，150厚1：3水泥砂浆找平层、压实抹光。 ③厨卫间：现浇钢筋砼楼板：20厚1：3水泥砂浆找平，四周抹小八角。聚氨酯三遍涂膜防水层厚1.6，四周卷起250高。 ④阳台：现浇钢筋砼楼板，随捣随抹，压实抹光 ⑤阁楼：预制钢筋砼楼板，C20细石混凝土嵌缝 ①W1坡屋面 现浇钢筋砼屋面板15厚1：3水泥砂浆找平后，3厚高聚物改性沥青防水卷材(PVC)顺水条30*25(H)，中距500、挂瓦条 30*25(H)，中距按瓦材规格，水泥彩瓦。 ②W1'坡屋面 预制钢筋砼檩条，20厚木望板平行屋脊干铺油毡一层，搭接≧100，25*25挂瓦条，10*30顺水条水泥彩瓦。 ③W2不上人保温平屋面 现浇钢筋砼屋面板轻集料砼找坡层最薄处30，20厚1：3水泥砂浆找平，沥青玛蹄脂隔气层，30厚MP-III保温砂浆找平层，高聚物改性沥青卷材防水层(PVC)，40厚C15细石砼找平层，配(Φ6@500*500)双面钢筋网，表面粉光压平。 ④W3不上人不保温平屋面
(一)1.先看现场平面布置图，了解工程概况及周围建筑对本工程的影响。2.再看施工组织，大概了解工程的具体施工情况。3.看施工结构图和建筑图，两图结合看，整体了解工程概况。 4.详细看施工图结合结构施工图集查看做法，建筑施工图结合建筑施工做法图集。 5.结构图从轴线尺寸看，查看剪力墙、柱、梁、板等配筋是否有无前后出入，结构是否与建筑图相符。梁、板等原位标高是否正确，卫生间板面是否标注详细，沉降缝处的结构处理是否合适，楼梯的做法是否详细，各种洞口的详细做法。 6.建筑图看每层的布置是否合理，非承重墙及承重墙的布置是否合理，梁、柱等布置是否美观，位置、尺寸与结构图是否一致，各种洞口有无遗漏。 7.建筑做法是否合理，防水材料，涂料，瓷砖等 （二）建筑图纸符号大全 在建筑设计图中，l表示是梁、ll表示是连续梁、ql表示圈梁、jl表示基础梁、tl表示是梯梁、dl表示是地梁，z表示柱、gz表示构造柱、kz表示框架柱，m表示是门、c表示是窗。@表示钢筋间距Φ表示钢筋型号， 下面谈谈一些经验， 1、正规的建筑设计，要有设计者签名，建筑图纸负责人签名，审定者签名，校对人签名，并加盖出图章，注册执业章。 2、建筑设计图纸中，长度一般以mm为，有加以说明的除外；看图时注意结合“建筑用料说明”与其他图纸进行综合。“建筑用料说明”中，在各小项的前面有打上“√ ”的，为该设计所采用的做法。没有打勾的，非该设计所采用的做法。 3、如在建筑设计图中：“c20钢筋砼jl（240400）配4φ16络φ6＠200箍。”解读为：强度为c 的钢筋混凝土结构的基础梁，宽240mm，高400mm，配4条直径16厘（16mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘的钢筋长方形环络。(长方形环络长约340--350 mm ，宽约180mm--190mm)。 4、如在建筑设计图中：“c20砼小柱（240240）配4φ12箍］6＠200。”其中，“］6＠200”为不规范标注，应为“φ6＠200”。解读为：强度为c20的钢筋混凝土结构的小梁，截面为长240mm，宽240mm，配4条直径12厘（12mm）螺纹的主钢筋，每间隔200mm箍一个直径6厘钢筋的长方形络。小柱高度看该工程所标示的层高减去圈梁的高度后加上板面的厚度，因为圈梁与板面是浇筑在一起。 5、如在建筑设计图中：m5水泥砂浆砌mu10贝灰砂砖。“m5”表示水泥砂浆的强度等级，“mu10”表示贝灰砂砖的强度等级。mu10代表贝灰砂砖的抗压强度平均值≥10mpa。 6、ql表示圈梁，圈梁的做法，通常用于砖混房屋建筑结构(混合结构)，即先砌墙，后用钢筋混凝土浇筑圈梁及板面。 7、框架结构的做法，即先浇筑柱体，大梁、小梁、板面等。待拆掉模板后再砌墙体。 8、根据质监的要求，可以要求承建方提供钢筋（每批次）的合格证，水泥（每批次）的合格证，mu10贝灰砂砖（每批次）的合格证，水泥砼的测试合格证。 如何看懂建建筑图纸审查要点 工程开工之前，需识图、审图，再进行图纸会审工作。如果有识图、审图经验，掌握一些要点，则事半功倍。现谈谈本人的识图、审图经验，供参考。 识图、审图的程序是：熟悉拟建工程的功能、熟悉、审查工程平面尺寸、熟悉、审查工程立面尺寸、检查施工图中容易出错的部位有无出错、检查有无改进的地方。 一、熟悉拟建工程的功能
