初中物理之复杂电路的分析方法

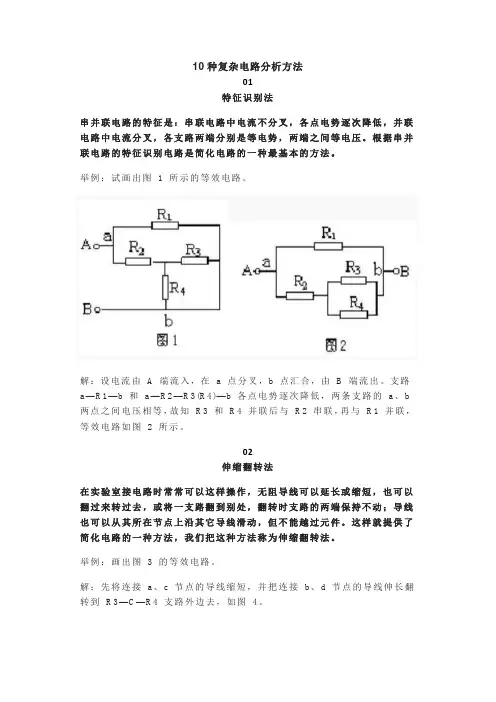

特征识别法
串并联电路的特征是：串联电路中电流不分叉，各点电势逐次降低，并联电路中电流分叉，各支路两端分别是等电势，两端之间等电压。根据串并联电路的特征识别电路是简化电路的一种最基本的方法。
举例：试画出图1所示的等效电路。
解：设电流由A端流入，在a点分叉，b点汇合，由B端流出。支路a—R1—b和a—R2—R3（R4）—b 各点电势逐次降低，两条支路的a、b两点之间电压相等，故知R3和R4并联后与R2
串联，再与R1并联，等效电路如图2所示。
伸缩翻转法
在实验室接电路时常常可以这样操作，无阻导线可以延长或缩短，也可以翻过来转过去，或将一支路翻到别处，翻转时支路的两端保持不动；导线也可以从其所在节点上沿其它导线滑动，但不能越过元件。这样就提供了简化电路的一种方法，我们把这种方法称为伸缩翻转法。
举例：画出图3的等效电路。
解：先将连接a、c节点的导线缩短，并把连接b、d节点的导线伸长翻转到R3—C—R4 支路外边去，如图4。
再把连接a、c节点的导线缩成一点，把连接b、d节点的导线也缩成一点，并把R5连到节点d的导线伸长线上（图5）。由此可看出R2、R3与R4并联，再与R1和R5串联，接到电源上。
电流走向法
电流是分析电路的核心。从电源正极出发（无源电路可假设电流由一端流入另一端流出）顺着电流的走向，经各电阻绕外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地分别流过的电阻均为并联。
举例：试画出图6 所示的等效电路。
解：电流从电源正极流出过A点分为三路（AB导线可缩为一点），经外电路巡行一周，由D点流入电源负极。第一路经R1直达D
点，第二路经R2到达C点，第三路经R3也到达C点，显然R2和R3接联在AC两点之间为并联。二、三路电流同汇于c点经
R4到达D点，可知R2、R3并联后与R4串联，再与R1并联，如图7所示。
等电势法
在较复杂的电路中往往能找到电势相等的点，把所有电势相等的点归结为一点，或画在一条线段上。当两等势点之间有非电源元件时，可将之去掉不考虑；当某条支路既无电源又无电流时，可取消这一支路。我们将这种简比电路的方法称为等电势法。
举例：如图8所示，已知R1 = R2 = R3 = R4 = 2Ω，求A、B两点间的总电阻。
解：设想把A、B两点分别接到电源的正负极上进行分析，A、D 两点电势相等，B、C 两点电势也相等，分别画成两条线段。电阻R1 接在A、C两点，也即接在A、B两点；R2接在C、D两点，也即接在B、A两点；R3接在D、B两点，也即接在A、B
两点，R4也接在A、B两点，可见四个电阻都接在A、B两点之间均为并联（图9）。所以，PAB=3Ω。
支路节点法
节点就是电路中几条支路的汇合点。所谓支路节点法就是将各节点编号（约定：电源正极为第1节点，从电源正极到负极，按先后次序经过的节点分别为1、2、3……），从第1节点开始的支路，向电源负极画。可能有多条支路（规定：不同支路不能重复通过同一电阻）能达到电源负极，画的原则是先画节点数少的支路，再画节点数多的支路。然后照此原则，画出第2节点开始的支路。余次类推，最后将剩余的电阻按其两端的位置补画出来。
举例：画出图10所示的等效电路。
解：图10 中有1、2、3、4、5五个节点，按照支路节点法原则，从电源正极（第1节点）出来，节点数少的支路有两条：R1、R2、R5支路和R1、R5、R4支路。取其中一条R1、R2、R5支路，画出如图11。
再由第2节点开始，有两条支路可达负极，一条是R5、R4，节点数是3，另一条是R5、R3、R5，节点数是4，且已有R6重复不可取。所以应再画出R5、R4支路，最后把剩余电阻R3画出，如图12所示。
几何变形法
几何变形法就是根据电路中的导线可以任意伸长、缩短、旋转或平移等特点，将给定的电路进行几何变形，进一步确定电路元件的连接关系，画出等效电路图。
举例：画出图13的等效电路。
解：使ac支路的导线缩短，电路进行几何变形可得图14，再使ac 缩为一点，bd也缩为一点，明显地看出R1、R2和R5三者为并联，再与R4串联（图15）。
撤去电阻法
根据串并联电路特点知，在串联电路中，撤去任何一个电阻，其它电阻无电流通过，则这些电阻是串联连接；在并联电路中，撤去任何一个电阻，其它电阻仍有电流通过，则这些电阻是并联连接。
例：仍以图13为例，设电流由A端流入，B 端流出，先撤去R2，由图16可知R1、R3有电流通过。再撤去电阻R1，由图17可知R2、R3仍有电流通过。同理撤去电阻R3 时，R1、R2也有电流通过由并联电路的特点可知，R1、R2和R3并联，再与R4串联。
独立支路法
让电流从电源正极流出，在不重复经过同一元件的原则下，看其中有几条路流回电源的负极，则有几条独立支路。未包含在独立支路内的剩余电阻按其两端的位置补上。应用这种方法时，选取独立支路要将导线包含进去。
举例：画出图18的等效电路。
方案一：选取A—R2—R3—C—B为一条独立支路，A—R1—R5—B为另一条独立支路，剩余电阻R4接在D、C之间，如图19所示。
方案二：选取A—R1—D—R4—C—B为一条独立支路，再分别安排R2、R3和R5，的位置，构成等效电路图20。
方案三：选取A—R2—R3—C—R4—D—R5—B为一条独立支路，再把R1接到AD之间，导线接在C、B之间，如图21所示，结
果仍无法直观判断电阻的串并联关系，所以选取独立支路时一定要将无阻导线包含进去。
节点跨接法
将已知电路中各节点编号，按电势由高到低的顺序依次用1、2、3……数码标出来（接于电源正极的节点电势最高，接于电源负极的节点电势最低，等电势的节点用同一数码，并合并为一点）。然后按电势的高低将各节点重新排布，再将各元件跨接到相对应的两节点之间，即可画出等效电路。
举例：画出图22所示的等效电路。
解：节点编号如图22中所示。节点排列，将1、23节点依次间隔地排列在一条直线上，如图23。元件归位，对照图22，将R1、R2、R3、R4分别跨接在排列好的1、2的等效电路如图24。
电表摘补法
若复杂的电路接有电表，在不计电流表A和电压表V的内阻影响时，由于电流表内阻为零，可摘去用一根无阻导线代替；由于电压表内阻极大，可摘去视为开路。用上述方法画出等效电搞清连接关系后，再把电表补到电路对应的位置上。
举例：如图25的电路中，电表内阻的影响忽略不计，试画出它的等效电路。
解：先将电流去，用一根导线代摘替，再摘去电压表视为开路，得图26。然后根据图25把电流表和电压表补接到电路中的对应位置上，如图27所示。
一.连接实物图： 1.串联电路：从电源正极开始依次将用电器、开关、电流表首尾顺次连接起来, 最后回到电 源负极, 电压表根据其测量范围, 并联在所测部分电路的两端; 2.并联电路：先选择最长的一条支路与电源构成的回路, 对照这个回路在实物图中将相应的 元件连接好, 再对照电路图, 把其余支路连入实物图的相应位置, 注意电流的 分流点和汇合点, 将其余支路并联接入这两点之间. 3.注意事项：①导线连载电路元件的接线柱上 ②电流表串联、电压表并联, 电流均正极进负极出 ③滑动变阻器, 采用“一上一下”法连接 ④导线不能有交叉 ⑤考试时用铅笔画线 二. 电路中电表的简化为了看清用电器之间的连接关系, 我们需要先将电流表、电压表简化, 简化方法如下: ①电压表对电流阻碍作用很大, 几乎不能通过电流,可以将电压表 及两端导线一起去掉 ②电流表对电流几乎没有阻碍作用,可以将电流表替换为导线 知识互联网 思路导航 复杂电路分析
【例1】 【答案】 【例2】 对照电路图连接实物图. S 4 S 3 S 2S 1 L 3 L 2L 1 例题精讲 模块一 补充导线, 连接实物图
【答案】 【例3】 (2013朝阳一模实验题用图)请你只添加两根导线．．．．．．． 完成如图所示的电路的连接, 满足滑动变阻器可以使小灯泡调光, 电流表、电压表分别测量通过小灯泡的电流和小灯泡两端的 电压. 【答案】 如右图 【例4】 请你只添加两根导线．．．．．．． 完成图所示的电路的连接, 满足下列要求, 并且画出两个状态的等效电路图. ①只闭合开关S 1, 电路中R 0与R X 串联, 电流表示数为I 1; ②开关S 1、S 2都闭合时, 电路中只有R 0工作, 电流表的示数为I 2 S 2 S 1 R x R 0 A B C P D
10种复杂电路的分析方法 1.基本电路分析法：基本电路分析法是最常见和最简单的分析电路方法之一、它通过应用欧姆定律、基尔霍夫定律和电流分流法等基本电路定理，对电路进行分析和计算。 2.等效电路分析法：等效电路分析法通过将复杂的电路简化为等效电路，以便更好地理解和分析。这种方法通常包括电位器等效电路和戴维南定理等。 3.直流戴维南定理：直流戴维南定理是分析含直流电源的复杂电路的一种有效方法。它通过将电源和负载电阻分别简化为等效电路，从而降低了分析电路的复杂度。 4.交流戴维南定理：交流戴维南定理是分析含交流电源的复杂电路的一种方法。它类似于直流戴维南定理，但还包括复数和矢量运算等。 5.电压和电流分布法：该方法通过分析电路中的电压和电流分布来推导电路的整体性能。它依赖于电路中的节点和网孔等概念，通常用于分析高频电路和复杂电路。 6.参数扫描法：参数扫描法是一种通过调节电路中的一些参数并分析其影响来理解和优化电路的方法。它通常用于分析射频电路和混频器等。 7.稳态响应分析法：稳态响应分析法用于分析电路的稳态行为，即电路在稳定工作条件下的性能。它通常涉及使用复数技术、矩阵分析和频域分析等方法。
8.传递函数法：传递函数法是分析电路的频率响应的一种方法。它通过将输入输出关系表示为传递函数的形式，以便分析和设计滤波器、放大器和控制系统等。 9.相位平面分析法：相位平面分析法用于分析电路的相位响应特性。它通过绘制相位频率响应曲线和利用极点和零点等概念来分析电路。 10.二端口网络分析法：二端口网络是指具有两个输入端口和两个输出端口的网络。该方法通过线性系统理论和矩阵方法来分析和设计二端口网络。

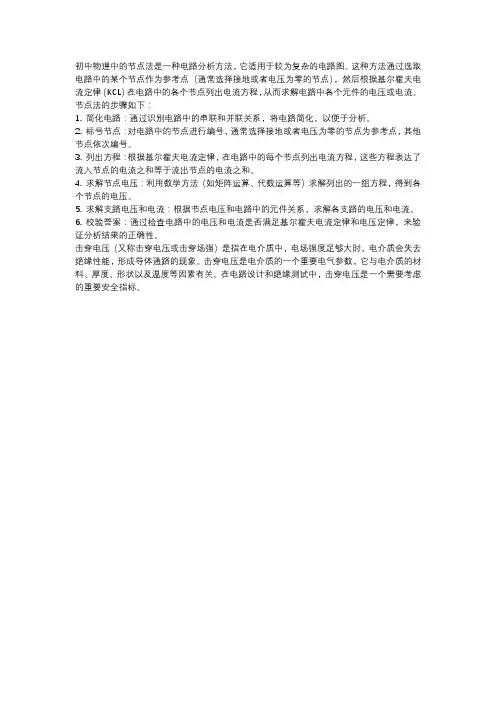

复杂直流电路的分析方法及灵活运用 【摘要】复杂电路的分析在《电工基础》课程中占有比较重要的作用。比较各种分析方法，熟练掌握，灵活运用。 【关键词】复杂电路；分析方法；灵活运用 复杂直流电路的分析，在直流电路的求解中很重要。分析复杂直流电路的方法很多，如支路电流法、回路电流法、叠加原理法等，有的方法普遍试用，但有时比较繁琐，根据电路的特点选择相应的方法来分析电路，比较方便。在教学中，发现学生学习较死板，用法不灵活。要求学生先观察电路的特点，掌握各种方法灵活运用。 一、复杂电路的概念及基本定理 1.简单电路：能够转化成简单的串、并联的电路，称为简单电路。也就是说，只要运用欧姆定律和电阻串、并联电路特点的计算公式，就能对它们进行分析和计算。 2.复杂电路：运用欧姆定律和电阻串并联特点及公式不能简化分析，这类电路，称为复杂电路。如图1就是复杂电路。 图1 复杂直流电路图2节点 3.基尔霍夫定律：分析复杂电路的方法很多，但都是基于两个基本定律——欧姆定律和基尔霍夫定律。欧姆定律我们很熟悉，基尔霍夫定律，我们简单做一回顾： （1）基尔霍夫第一定律（节点定律）：流任一节点的电流之和恒等于流出该节点的电流之和，表达式为。或者说流过任一节点的电流的代数和为零，表达式为∑I=0。 基尔霍夫第一定律表明电流具有连续性。在电流的任一节点上，不可能发生电荷的积累。即流入节点的总电量恒等于同一时间内从该节点流出的总电量。如图2，对于节点A列出的节点方程为或（图2） 在讲授节点定律时，用类比的方法，举例水流与电流，大河与分支小支流的流量的关系来方便学生的理解。 运用节点定律解题时，可列出任一节点的电流方程。在列节点电流方程前，首先要标定电流方向，其原则是：对已知电流，按实际方向标出；对未知电流的方向，可任意标定。最后根据计算结果来确定未知电流的方向。计算结果为正，未知电流的实际方向与标定方向一致；计算结果为负，未知电流的实际方向与标
复杂直流电路的分析方法及灵活运 用 随着现代工业和科学技术的不断发展，电气设备和系统变得越来越复杂，需要更高级的分析方法来解决电路中各种问题。复杂直流电路是电子技术领域中的重要领域之一，它可用于各种设备和系统，如电力系统、通信设备和计算机。本文将介绍复杂直流电路的分析方法及灵活运用。 一、复杂直流电路的基本概念 复杂直流电路是指由电源、电阻、电容、电感等多种电路元件组成的电路。其中，电源是提供电能的元件，可以是直流电源或者交流电源，电阻是消耗电能的元件，电容和电感则是储存电能的元件。电路中电压、电流、电阻等是复杂直流电路中的基本概念。 二、复杂直流电路的分析方法 1.基尔霍夫电流定律和电压定律 在复杂直流电路中，基尔霍夫电流定律和电压定律是十分重要的分析法则。基尔霍夫电流定律指出，在一个电路的任何一个节点所汇聚的电流之和等于节点所离开的电流之和。电压定律指出，在一个电路的任何一条闭合回路内的电动势一定等于该回路内的电位差之和。利用这两个定律可以对复杂直流电路进行简单的分析。
2.等效电路分析法 等效电路分析法是一种将复杂直流电路化简为等效电路的方法。等效电路是指将一个复杂的电路简化为一个具有相同性质和特性的简单电路。等效电路的分析可以减小复杂度，方便后续的电路分析。等效电路分析法通常包括电阻与电压分压器、电容和电感等效电路等。 3.特性方程法 特性方程法是一种对复杂直流电路进行分析的方法。它可以计算电路元件之间的关系。特性方程法利用线性代数的方法来求解电路中的电压、电流等参数。这种方法特别适用于独立元件的电路。这种方法通过矩阵的计算，可以分析出电路中 各个节点之间的电势差和电流强度等参数，从而得到电路的特性方程。 三、复杂直流电路的灵活应用 复杂直流电路的灵活应用可以通过以下几个方面来实现： 1.计算电路中的电流与电压，从而确定电路元件的工作状 态和性能，为设备的设计和维护提供重要参考。 2.通过等效电路分析法，可以将复杂电路简化为等效电路，从而大大降低复杂度，方便后续的电路分析。 3.复杂直流电路的应用范围广泛，可用于各种设备和系统，如电力系统、通信设备和计算机。在实践中，可以根据实际需要，对复杂直流电路进行设计和优化。 四、结语
“三步”解决初中电路分析问题 初中电路问题的分析一直是教师教学的重点和难点，也是学生认为学物理难的一大因素，本文针对初中阶段电路及电表的特点，通过三个步骤轻松解决电路分析问题，即通过电路简化、电表对应、电路判断。 一、方法介绍： 1.电路简化 这是电路分析中的一个非常重要的步骤，只有把比较复杂的电路简化才能实行电路的分析。对于电路的简化概括为一下几种方法： ⑴对于电路中存有的电流表，因为其电阻极小，所以能够用导线将其取代； ⑵对于电路中存有的电压表，因为其电阻极大，所以能够看作断路而直接将电压表去掉； ⑶对于电路中存有的短路、断路的这局部电路，因为实际没有电流通过，所以也能够直接将该局部电路去掉； ⑷对于电路出现的导线端点能够不经电源、用电器、等任意移动； ⑸对于电路中出现的滑动变阻器，能够看作是有两个定值电阻组成的电路。 经过以上几种电路简化后，电路就会变得比较简单，容易识别出是并联还是串联，明确各用电器的关系，接下去实行第二个步骤是电表的对应。 2.电表对应 经过电路简化后，电路中基本只出现电源、用电器，电路显得比较简单，把刚刚去掉的电表复原上去，。 3.电路判断 根据题目要求对简化后、电表复原后的电路，结合串并联电路的知识、综合题意实行判断，比方电表的测量分析、电路连接的分析、电路故障的分析、动态电路各电表的示数变化情况等。 二、典型例题分析： （注：以下分析电压表和电流表分别用“A表、V表”代替） 例1如图1-1所示的电路，开关S闭合后，判断电路的连接情况及各电表的测量对象。 分析：电路看上去比较复杂，首先利用电路简化原则1和2，把电路中的A表和V表处理掉，V表当断路去掉，A表用导线代替，简化成如图1-2，则一眼就能看出电路的连接情况——串联。再把电表复原上去，这样就容易判断出电表A1和A2测串联电路的电流，且两者相等，V1测R1、V2测总电压、V3测R3。 例2如图2-1所示的电路，分析开关S闭合前后A表和V表的变化情况。 分析：根据电路简化原则3，开关S闭合前，相当于此处电路断路，能够把它去掉，如图2-2，则R1和R2串联，V表测R1的电压；当开关S闭合后把R2短路，则该局部电路也可去掉，如图2-3，则电路中只剩下R1，虽然V表仍然测R1，但此时也相当于测电源总电压，所以V表示数变大，同样原来两个电阻串联，现在电路中只有一个电阻，总电阻变小，则A表示数也变大。 例3如图3-1所示，判
知识互联网 漫画释义 3 复杂电路分析2
思路导航 一.连接实物图： 1.串联电路：从电源正极开始依次将用电器、开关、电流表首尾顺次连接起来, 最后回到电 源负极, 电压表根据其测量范围, 并联在所测部分电路的两端; 2.并联电路：先选择最长的一条支路与电源构成的回路, 对照这个回路在实物图中将相应的 元件连接好, 再对照电路图, 把其余支路连入实物图的相应位置, 注意电流的 分流点和汇合点, 将其余支路并联接入这两点之间. 3.注意事项：①导线连载电路元件的接线柱上 ②电流表串联、电压表并联, 电流均正极进负极出 ③滑动变阻器, 采用“一上一下”法连接 ④导线不能有交叉 ⑤考试时用铅笔画线 二. 对电流阻碍作用很大 ②电流表对电流几乎没有阻碍作用 模块一补充导线, 连接实物图
【例1】 【答案】 【例2】 对照电路图连接实物图. 【答案】 【例3 】 请你只添加两根导线．．．．．．． 完成如图所示的电路的连接, 满足滑动变阻器可以使小灯泡调光, 电流表、电压表分别测量通过小灯泡的电流和小灯泡两端的电压. 例题精讲 A B C P D
【答案】 如右图 【例4】 请你只添加两根导线．．．．．．． 完成图所示的电路的连接, 满足下列要求, 并且画出两个状态的等效电路图. ①只闭合开关S 1, 电路中R 0与R X 串联, 电流表示数为I 1; ②开关S 1、S 2都闭合时, 电路中只有R 0工作, 电流表的示数为I 2 【答案】 I 1 I 2 【例5】 添加两条导线．．．． . 要求：灯泡与R 0串联, 滑动变阻器可以控制调光; 通过开关控制, 电压表分别测量出灯泡和R 0两端电压. 画出各个状态的等效电路图.

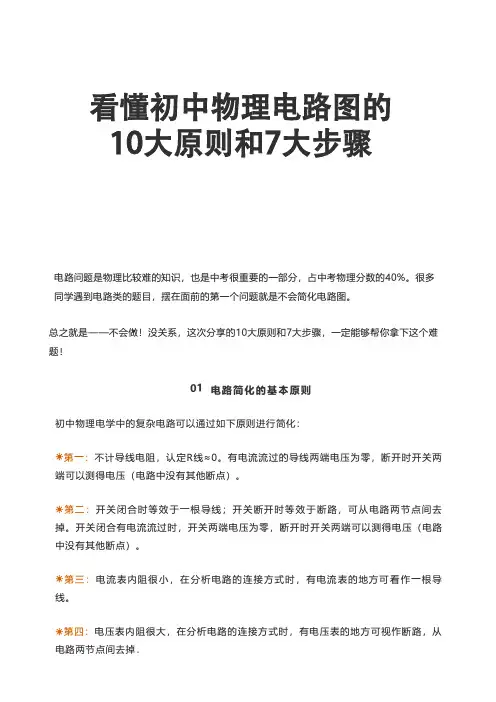

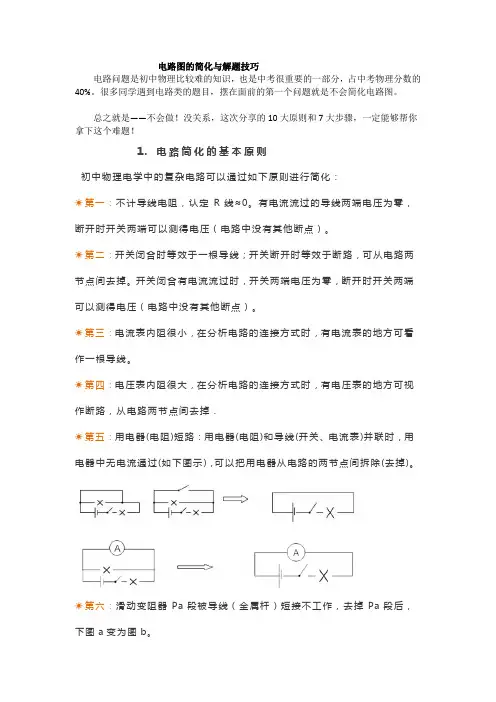

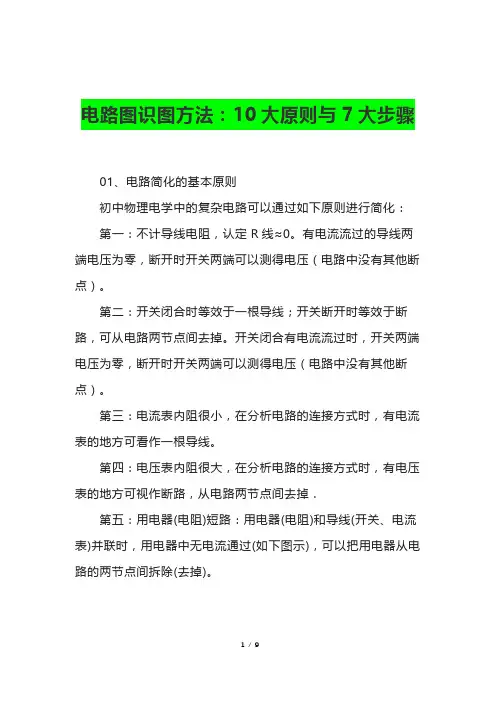

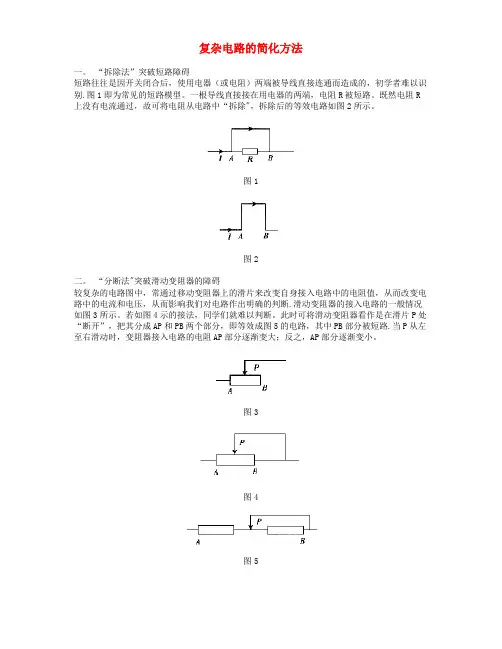

初中物理电路图解题原则步骤与简答题答题技巧 0 1 电路简化的基本原则 初中物理电学中的复杂电路可以通过如下原则进行简化： ☀第一：不计导线电阻，认定R线≈0。有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。 ☀第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。 ☀第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线。 ☀第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉． ☀第五：用电器(电阻)短路：用电器(电阻)和导线(开关、电流表)并联时，用电器中无电流通过(如下图示)，可以把用电器从电路的两节点间拆除(去掉)。
☀第六：滑动变阻器Pa段被导线（金属杆）短接不工作，去掉Pa段后，下图a变为图b。 ☀第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。 ☀第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。判断电压表所测量的电压可用滑移法和去源法。 ☀第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。 一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。 ☀第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。（此法又称节点法）例如： 0 2 电路简化步骤 ☀第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。
九年级物理电路问题重难点解决办法 电路问题是初中物理比较难的知识，也是中考中很重要的一部分。很多同学遇到电路类的题目，首先不会分析电路图，找不到电流的走向，分析不清电路中各元件之间的连接方式，弄懂这4招，解决所有电路障碍！ 1、电路图的简化 电学综合题是每年中考的必考题，但是电路图复杂多变，部分同学可能会觉得难以入手，这个时候就需要用到简化电路的技巧。常用的简化电路的方法有： 1. 从整体角度分析电路。从电源正极（或负极）出发，先看电路的干路部分，再看支路部分（如果有支路）。 2. 判断电路中电表测量的对象。判断电压表测量的是哪个电阻（或哪个用电器）的电压，将电压表并联在该电阻（或用电器）的两端；判断电流表测量的是干路还是支路的电流，画上串联的电流表。 3. 判断滑动变阻器（如果存在）的最大值、最小值分别在哪一端，以及接入电路中的方式。 4. 电流表本身阻值非常小，等同于导线电阻，电压表本身阻值非常大，等同于断路，因此：电流表=导线，电压表=断路，把电流表用导线代替，把电压表及其接入电路的导线去掉。 【真题演练】 如图所示的电路中，电源两端电压不变，闭合开关S，则（） A. 电流表A的示数将减小 B. 电压表V1的示数将不变 C. 电压表V2的示数将增大
D. 电压表V1的示数与电流表A的示数的乘积将变大 正确答案: D对电路如进行如下简化： 本题考查电路的动态分析。A选项，闭合开关S，R2被短路，电路总电阻变小，电源电压不变，根据I=U/R可知，电路中的电流将变大，所以电流表A的示数将增大，故A错误；
B选项，电压表V1测的是R1两端的电压，电路电流增大，R1阻值不变，根据U=IR可知，电压表V1的示数将变大，故B错误； C选项，开关S断开时，电压表V2测的是R2两端的电压，示数大于零，开关S闭合后，电压表V2测的是导线两端电压，电压表示数变为零，所以电压表V2示数减小，故C错误； D选项，由A、B选项可知，开关S闭合时，电压表V1示数变大，电流表A的示数将增大，所以电压表的示数V1与电流表A的示数的乘积将变大，故D正确。故本题答案为D。 2、串、并联电路的识别方法 正确识别串、并联电路是初中物理的重要知识点之一，会识别电路是学习电路连接和电路计算的基础，对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单单从形状上去分析。下面小编提供几种识别串并联电路的技巧： 1. 观察连接方法，串联电路"逐个顺次，一一连接"，并联电路"首首相接，尾尾相接"。 2. 让电流从电源正极出发经过各用电器回到电源负极，观察途中是否分流。 3. 逐个拆除电路中的用电器，根据其他用电器有无电流通过来识别。 【真题演练】

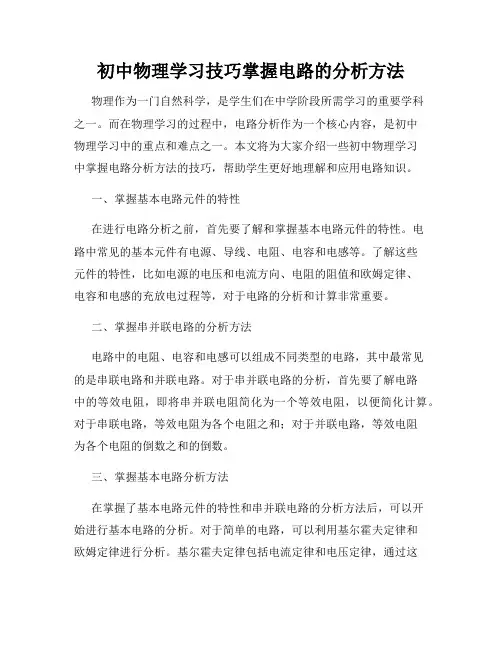

初中物理电路图的分析方法串联电路和并联电路的识别 串联电路是指将所有用电器逐个顺次连接在电路的两点间而组成的电路。并联电路是指将所有用电器的一端连在一起，另一端也连在一起，再连入电路的两点间而组成的电路。当电路中有n个用电器时，串联电路中的电流只有一条路径，而并联电路中的电流却有n条路径。 识别电路是连接电路、进行电路分析和计算的基础,它包括许多的方面。而识别串、并联电路，在初中物理范围内非常重要。 识别串.并联电路，可以采用以下方法。 (1)电流分路法 此方法的要点是：从电源的正极出发，顺着电流的方向找，直到电源的负极为止。不管电路如何弯曲，只要是电流不分路，即电流从一个用电器流向另一个用电器，一直流下去，那么用电器就是串联接法，组成的就是串联电路。如果电路在某点出现分路，表明这个电路中既有干路，又有支路，那么电流通过支路上的用电器后将在另一点汇合，在回到电源的负极。当干路上没有用电器，而每条支路上只要一个用电器时，这些用电器就组成并联电路。 (2)节点法 对于具有串.并联电路初步知识的同学来说，从规范的电路中看出用电器的接法是很容易的。但当面对的是一个不规范的电路，特别是电路中的导线在多处交叉相连时，初学者往往会感到困惑。 识别这种电路可采用“节点法”。所谓节点指的是电路中那些“导线交叉相连”的点，包括分流点和汇流点。 初二物理电路图分析方法讲解 下面是对物理中电路图分析方法内容的知识讲解，希望给同学们的学习很好的帮助。 电路图分析方法 首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意
初二物理电路图分析方法讲解电路图分析方法 首先，看到电路图判断是串联还是并联电路一定要记住两种电路各自的电流电压的特点可以将已知的条件标注在图上还有，多做有关这方面的典型习题，尤其是老师的举例，多问同学和老师同一个电路图可能有不同看法或分析方法的，但结果是一样的物理不能只靠死记硬背，要多观察，善于思考电路图不会刻意和老师多沟通画电路图的方法：先辨别是串联还是并联，若是并联，再找开关控制哪条干路和支路。 首先牢记电器符号的代表意义，弄清每个元件在电路中的作用，结合生活中常遇电路，多看、多画、多联系实际。遇到电路图时，按：电源+――开关――用电器――电源- 的顺序看，注意串联、并联器件在电路中的作用（分压、分流、限流等）。这个还是要多加练习的。 最基本的，先找到电源正极，电流就从电源正极出发，沿着导线流。遇到分叉路的时候这样看：如果分叉路中有一条是没有任何电器的，只是一条导线，或者只有电流表，（初中阶段电流表是可以看做没有电阻的，所以也相当于一根导线），那么所有的电流肯定只会走这个叉路，不会走别的地方。如果分叉路中有一条是有电压表的（初中阶段电压表看做电阻无限大，也就相当于断路），那么电流肯定不会走这条路。 。 电路图其实就是看看串联还是并联。 第1步：所有电压表以及它左右两边直至节点的导线遮去不看。 第2步：寻找有没有其他节点，如果有再看两两节点之间的东西，比如电流表测什么电流（与之串联）之类的。（电源到节点的电阻或者电流表是在干路上的，这点要明白，先用铅笔描干路） 第3步：复查，重新走一遍电路，还是电压表遮掉。 第4步：看电压表两端导线“抱”着哪（几）个用电器或者电阻，就是测哪个的电压。 结束。(PS. 这都是我当初学电路初探时候的心得，但愿对你有用） 希望上面对物理中电路图知识的讲解学习，同学们都能很好的掌握，相信同学们会在考试中取得很好的成绩的。
初中物理电学综合问题难点突破 电学综合题历来是初中物理的难点，在近几年的中考题中屡屡出现，由于试题综合性强，设置障碍多，如果学生的学习基础不够扎实，往往会感到很难。在实际教学中，许多教师采用的是“题海战术”，无形加重了学生学习的课业负担。探索和改进电学综合问题教学，是一项很有价值的工作。 在长期的初中教学实践中，本人逐步探索了一套电学综合问题教学方案，对于学生突破电学综合问题中的障碍有一定效果。 一、理清“短路”概念。 在教材中，只给出了“整体短路”的概念，“导线不经过用电器直接跟电源两极连接的电路，叫短路。”而在电学综合题中常常会出现局部短路的问题，如果导线不经过其他用电器而将某个用电器（或某部分电路）首尾相连就形成局部短路。局部短路仅造成用电器不工作，并不损坏用电器，因此是允许的。因它富于变化成为电学问题中的一个难点。 局部短路概念抽象，学生难以理解。可用实验帮助学生突 破此难点。实验原理如图1，当开关 S闭合前，两灯均亮（较暗）；闭合后， L1不亮，而L2仍发光（较亮）。 为了帮助初中生理解，可将L1比作 是电流需通过的“一座高山”而开关S 的短路通道则比作是“山里的一条隧 洞”。有了“隧洞”，电流只会“走隧洞”而不会去“爬山”。 二、识别串并联电路 电路图是电学的重要内容。许多电学题一开头就有一句“如图所示的电路中”如果把电路图辨认错了，电路中的电流强度、电压、电阻等物理量的计算也随之而错，造成“全军覆没”的局面，
所以分析电路是解题的基础。初中电学一般只要求串联、并联两种基本的连接，不要求混联电路。区分串、并联电路是解电学综合题的又一个需要突破的难点。 识别串、并联有三种方法，⑴、电流法；⑵、等效电路法；⑶、去表法。 ⑴、电流法：即从电源正极出发，顺着电流的流向看电流的路径是否有分支，如果有，则所分的几个分支之间为并联，（分支前后有两个节点）如果电流的路径只有一条（无分支点），则各元件之间为串联。此方法学生容易接受。 ⑵、等效电路法：此方法实质上运用了“电位”的概念，在初中物理中，电压的概念，是通过“水位差”的类比中引入的。那么，可借助于“高度差”进行类比，建立“一样高的电位”概念。可以通过类比手法，例如：如果某学校三层楼上有初三⑴、初三⑵、初三⑶三个班级，二层楼上有初二⑴、初二⑵、初二⑶三个班级，那么初三年级与初二年级任意两个班级之间的“高度差”是一样的，都相差“一层楼”。因为初三年级各班处于“一样高”的三层楼上，而初二年级各班级处于“一样高”的二层楼上。在电路中，也有“一样高电位”的概念。在电路中，无论导线有多长，只要其间没有用电器都可以看成是同一个点，即电位“一样高”。因此，我们可以找出各元件两端的公共点画出简化的等效电路。 图2、图3是对各电阻的连接情况分析。 图2图3 如上图2红线上各个点都与电源正极“电位一样高”，蓝线部分与电源负极“电位一样高”，可以简化为图3。在图3中，R1、R2、R3的并联关系也就显而易见了。 ⑶、去表法：由于电压表的内阻很大，并联在电路中时，通过它的电流很小，可忽略不计。故在电路中去掉电压表，不会影响电路结构，电压表所在之处可视为开路。而电流表的内阻很小，串
初中物理电路分析方法(超级有用)
电路简化的基本原则 初中物理电学中的复杂电路可以通过如下原则进行简化： •第一：不计导线电阻，认定R线≈0。有电流流过的导线两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。 •第二：开关闭合时等效于一根导线；开关断开时等效于断路，可从电路两节点间去掉。开关闭合有电流流过时，开关两端电压为零，断开时开关两端可以测得电压（电路中没有其他断点）。 •第三：电流表内阻很小，在分析电路的连接方式时，有电流表的地方可看作一根导线． •第四：电压表内阻很大，在分析电路的连接方式时，有电压表的地方可视作断路，从电路两节点间去掉． •第五：用电器（电阻）短路：用电器（电阻）和导线（开关、电流表）并联时，用电器中无电流通过（如下图示），可以把用电器从电路的两节点间拆除（去掉）．
•第六：滑动变阻器Pa 段被导线（金属杆）短接不工作，去掉Pa 段后，下图a 变为图b ． •第七：根据串、并联电路电流和电压规律“串联分压、并联分流”分析总电流、总电压和分电流、分电压的关系。 •第八：电流表和哪个用电器串联就测哪个用电器的电流，电压表和哪个用电器并联就测哪个用电器的电压。判断电压表所测量的电压可用滑移法和去源法。 •第九：电压表原则上要求并联在电路中，单独测量电源电压时，可直接在电源两端。一般情况下，如果电压表串联在电路中，测得的电压是电源两端电压（具体情况见笔记）。电流表直接接在电源两端会被烧坏，且让电源短路，烧坏电源。A A a b 图a p a p p b p b 图b 第十：如果导线上（节点之间）没有用电器（开关，电流表除外），那么导线上的各点可以看做是一个点，可以任意合并、分开、增减。（此法又称节点 法）例如： a b a b a b a a a b b b 电路简化步骤 第一步：按照题目要求将断开的开关去掉，将闭合的开关变成导线。 第二步：将电流表变成导线（视具体情况也可保留）。 第三步：去掉电压表。 第四步：合并(或者换位）导线上的节点。（此步骤在电路中用电器比较多，且相互纠结时，采用） 第五步：画出等效电路图，判断各用电器是串联还是并联。 第六步：在原电路中利用原则七、八判断电流表和电压表各测量哪个用电器的电流和电压。
