开关电源测试标准
开关电源的测试 良好的开关电源必须符合所有功能规格、保护特性、安全规范（如UL、CSA、VDE、DEMKO、SEMKO，长城等等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容能力（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他之特定需求等。 开关电源包括下列之型式： ·AC-DC：如个人用、家用、办公室用、工业用(电脑、周边、传真机、充电器) ·DC-DC：如可携带式产品(移动电话、笔计本电脑、摄影机，通信交换机二次电源) ·DC-AC：如车用转换器(12V～115/230V) 、通信交换机振铃信号电源 ·AC-AC：如交流电源变压器、变频器、UPS不间断电源 开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。 电气性能(Electrical Specifications)测试 当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下： 一、功能(Functions)测试： ·输出电压调整(Hold-on Voltage Adjust) ·电源调整率(Line Regulation) ·负载调整率(Load Regulation) ·综合调整率(Conmine Regulation) ·输出涟波及杂讯(Output Ripple & Noise, RARD) ·输入功率及效率(Input Power, Efficiency) ·动态负载或暂态负载(Dynamic or Transient Response) ·电源良好/失效(Power Good/Fail)时间 ·起动(Set-Up)及保持(Hold-Up)时间 常规功能(Functions)测试 A. 输出电压调整： 当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。此步骤完成后才能确保后 续的规格能够符合。通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)， 并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源供应器的输出电压值并调整其 电位器(VR)直到电压读值位于要求之范围内。 B. 电源调整率：
开关电源类产品设计的安全规 范(标准版) Safety management is an important part of enterprise production management. The object is the state management and control of all people, objects and environments in production. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0679
开关电源类产品设计的安全规范(标准版) 1.范围 1.1本规范规定了0公司户内使用、额定电压≤600V的开关电源类产品的设计安全要求，它包括参考标准资料、标志说明、一般要求和试验一般条件、电气技术参数规格、材料和结构、电气试验、机械试验、环境可靠性试验、包装、存放、出货和附录项内容。 1.2它主要以信息技术设备，包括电气事务设备及与之相关设备的安全标准为基础编写。 2.主要参考资料 2.1IEC60950-1999：信息技术设备的安全。 2.2IEC61000-4（所有系列）：电磁兼容--试验和测量技术。 2.3IEC61000-3-2-1998：电磁兼容第3部分：限值第2章低压
电气及电子设备发出的谐波电流限值（设备每相输入电流≤16A）。 2.4IEC61000-3-3-1998：电磁兼容第3部分：限值第3章标称电流≦16A的低压电气及电子设备的供电系统中电压波动和变化的 限值。 2.5IEC60384-14-1993：电子设备用固定电容器第14部分：分规范拟制电源电磁干扰用固定电容器。 2.6CISPR22-1998：信息技术设备的无线电干扰特性的限值和测量方法。 2.7CISPR24-1997：信息技术设备的无线电抗干扰特性的限值和测量方法。 2.8IEC60695-10-2：1995：着火危险试验第10部分：减少着火对电子技术产品而引起的不正常发热效应的指南和试验方法第2部分：用球压试验测试非金属材料构成产品的耐热方法。 2.9IEC61140-1997：防电击保护设备和安装的一般要求。 2.10IEC60227-1997：额定电压450V/750V及以下PVC绝缘电缆。 3.标记和说明
解析开关电源电压输出 低的原因和检修方法 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
解析开关电源电压输出低的原因和 检修方法 1、开关电源电压输出低的原因 (1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够，超出脉宽调整电路控制范围。 (2)负载电路存在过流引起开关电源负载加重而导致输出电压下降。 (3)开／关机切换错误，行扫描电路刚开始工作瞬间，开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源，非副电源提供。 (4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。 (5)保护电路末端因故障进入导通状态，使电源进入弱振状态，引起开关电源输出电压下降。 (6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。 (7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。 (8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障，使正反馈量不足，导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低。 (9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低。 2、判断故障的方法与步骤 从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路，在检修时应先缩小故障范围。 (1)先测开关管c极电压，确认开关管供电正常。 (2)根据开关电源各个输出端电压判断故障。 开关电源有的输出端电压正常，有的低于正常值。故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫，说明负载过流，查负载。 开关电源各路输出均低。这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路。 输出电压有的下降比例大，有的输出电压下降比例小。测量结果说明故障在输出电压下降比例大的电路。此时可断开此路负载，如果断开的是行电路，应接假负载。在断开负载后，再测开关电源各输出端电压，若恢复正常，可判断所断电路的负载有过流现象。若仍不正常，说明故障在该整流滤波电路。 3、断开主负载、接上灯泡，判断是否负载故障
开关电源维修手册 目录引言 一、二、三、 LLC谐振变换器原理 2 LLC 谐振腔之元件设计3 L6598\L6599 芯片资 料 .................................................................. ....错误！未定义书签。 1、L6599 芯片介绍................................................................... ............................ 错误！未定义书签。 2、芯片与典型方框 图 .................................................................. ........................................................... 5 3、PIN 脚功能................................................................... ..................................................................... ... 5 4、典型电源系统 图 .................................................................. ............................................................... 6 5、振荡器...............................................................................................................7 6、工作在轻载或无载时 (8) 四、 L6599 的工作流程 1、 L6599 供电回路………………………………………………………………………………………. 8 2、 L6599 的启动.......................................................................................................9 3、 L6599 稳压原理 (1) 0 4、L6599 的 SCP 保护及次级 OCP 保护 (11) 附： 过流延时保护电路 (12) 2007-12-20 1 DQA 内部专用资料
几种实用的直流开关电源保护电路 1 引言 随着科学技术的发展，电力电子设备与人们的工作、生活的关系日益密切，而电子设备都离不开可靠的电源，因此直流开关电源开始发挥着越来越重要的作用，并相继进入各种电子、电器设备领域，程控交换机、通讯、电子检测设备电源、控制设备电源等都已广泛地使用了直流开关电源[1-3].同时随着许多高新技术，包括高频开关技术、软开关技术、功率因数校正技术、同步整流技术、智能化技术、表面安装技术等技术的发展，开关电源技术在不断地创新，这为直流开关电源提供了广泛的发展空间[4].但是由于开关电源中控制电路比较复杂，晶体管和集成器件耐受电、热冲击的能力较差，在使用过程中给用户带来很大不便。为了保护开关电源自身和负载的安全，根据了直流开关电源的原理和特点，设计了过热保护、过电流保护、过电压保护以及软启动保护电路。 2 开关电源的原理及特点 2.1工作原理 直流开关电源由输入部分、功率转换部分、输出部分、控制部分组成。功率转换部分是开关电源的核心，它对非稳定直流进行高频斩波并完成输出所需要的变换功能。它主要由开关三极管和高频变压器组成。图1画出了直流开关电源的原理图及等效原理框图，它是由全波整流器，开关管V，激励信号，续流二极管Vp，储能电感和滤波电容C组成。实际上，直流
开关电源的核心部分是一个直流变压器。 2.2特点 为了适应用户的需求，国内外各大开关电源制造商都致力于同步开发新型高智能化的元器件，特别是通过改善二次整流器件的损耗，并在功率铁氧体（Mn-Zn）材料上加大科技创新，以提高在高频率和较大磁通密度下获得高的磁性能，同时SMT技术的应用使得开关电源取得了长足的进展，在电路板两面布置元器件，以确保开关电源的轻、小、薄。因此直流开关电源的发展趋势是高频、高可靠、低耗、低噪声、抗干扰和模块化。 直流开关电源的缺点是存在较为严重的开关干扰，适应恶劣环境和突发故障的能力较弱。由于国内微电子技术、阻容器件生产技术以及磁性材料技术与一些技术先进国家还有一定的差距，因此直流开关电源的制作技术难度大、维修麻烦和造价成本较高， 3 直流开关电源的保护 基于直流开关电源的特点和实际的电气状况，为使直流开关电源在恶劣环境及突发故障情况下安全可靠地工作，本文根据不同的情况设计了多

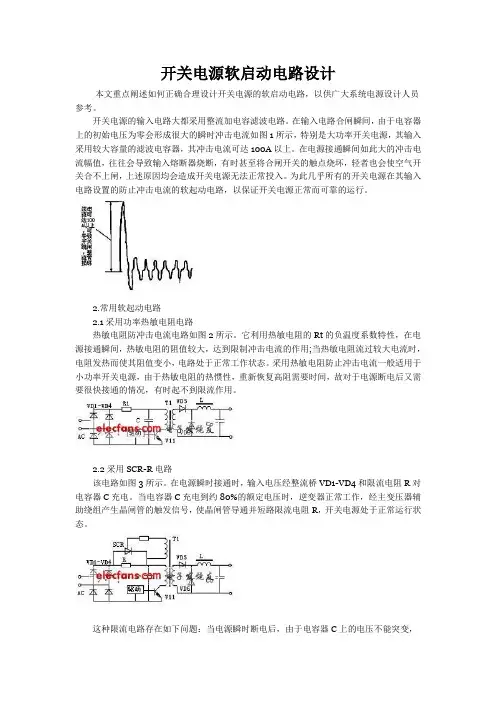

开关电源软启动电路设计 1 简介 开关电源的输入电路大都采用整流加电容滤波电路。在输入电路合闸瞬间，由于电容器上的初始电压为零会形成很大的瞬时冲击电流如图1所示，特别是大功率开关电源，其输入采用较大容量的滤波电容器，其冲击电流可达100A以上。在电源接通瞬间如此大的冲击电流幅值，往往会导致输入熔断器烧断，有时甚至将合闸开关的触点烧坏，轻者也会使空气开关合不上闸，上述原因均会造成开关电源无法正常投入。为此几乎所有的开关电源在其输入电路设置的防止冲击电流的软起动电路，以保证开关电源正常而可靠的运行。 2 常用软起动电路 2.1 采用功率热敏电阻电路 热敏电阻防冲击电流电路如图2所示。它利用热敏电阻的Rt的负温度系数特性，在电源接通瞬间，热敏电阻的阻值较大，达到限制冲击电流的作用;当热敏电阻流过较大电流时，电阻发热而使其阻值变小，电路处于正常工作状态。采用热敏电阻防止冲击电流一般适用于小功率开关电源，由于热敏电阻的热惯性，重新恢复高阻需要时间，故对于电源断电后又需要很快接通的情况，有时起不到限流作用。
2.2 采用SCR-R电路 该电路如图3所示。在电源瞬时接通时，输入电压经整流桥VD1-VD4和限流电阻R对电容器C充电。当电容器C充电到约80%的额定电压时，逆变器正常工作，经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R，开关电源处于正常运行状态。 这种限流电路存在如下问题：当电源瞬时断电后，由于电容器C上的电压不能突变，其上仍有断电前的充电电压，逆变器可能还处于工作状态，保持晶闸管继续导通，此时若马上重新接通输入电源，会同样起不到防止冲击电流的作用。 2.3 具有断电检测的SCR-R电路 该电路如图4所示。它是图3的改进型电路，VD5、VD6、VT1、RB、CB组成瞬时断电检测电路，时间常数RBCB的选 取应稍大于半个周期，当输入发生瞬间断电时，检测电路得到的检测信号，关闭逆变器功率开关管VT2的驱动信号，使逆变器停止工作，同时切断晶闸管SCR的门极触发信号，确保电源重新接通时防止冲击电流。 2.4 继电器K1与电阻R构成的电路 该电路原理图如图5所示。电源接通时，输入电压经限流电阻R1对滤波电容器C1充电，同时辅助是电源Vcc经电阻R2对并接于继电器K1线包的电容器C2充电，当C2上的充电电压达到继电器的动作电压时，K1动作，旁路限流电阻
开关电源测试详细解说当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下：一、功能(Functions)测试： ?输出电压调整(Hold-on Voltage Adjust) ?电源调整率(Line Regulation) ?负载调整率(Load Regulation) ?综合调整率(Conmine Regulation) ?输出涟波及杂讯(Output Ripple & Noise, RARD) ?输入功率及效率(Input Power, Efficiency) ?动态负载或暂态负载(Dynamic or Transient Response) ?电源良好/失效(Power Good/Fail)时间 ?起动(Set-Up)及保持(Hold-Up)时间 常规功能(Functions)测试 A. 输出电压调整： 当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。此步骤完成后才能确保后续的规格能够符合。通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)，并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位于要求之范围内。 B. 电源调整率： 电源调整率的定义为电源供应器于输入电压变化时提供其稳定输出电压的能力。此项测试系用来验证电源供应器在最恶劣之电源电压环境下，如夏天之中午(因气温高，用电需求量最大)其电源电压最低；又如冬天之晚上(因气温低，用电需求量最小)其电源电压最高。在前述之两个极端下验证电源供应器之输出电源之稳定度是否合乎需求之规格。 为精确测量电源调整率，需要下列之设备： ?能提供可变电压能力的电源，至少能提供待测电源供应器的最低到最高之输入电压范围，（KIKUSUIPCR 系列电源能提供0--300VAC 5-1000Hz 的稳定交流电源，0---400V DC的直流电源）。 ?一个均方根值交流电压表来测量输入电源电压，众多的数字功率计能精确计量V A WPF。 ?一个精密直流电压表，具备至少高于待测物调整率十倍以上，一般应用5位以上高精度数字表。 ?连接至待测物输出的可变电子负载。 *测试步骤如下：于待测电源供应器以正常输入电压及负载状况下热机稳定后，分别于低输入电压(Min)，正常输入电压(Normal)，及高输入电压(Max)下测量并记录其输出电压值。 电源调整率通常以一正常之固定负载(NominalLoad)下，由输入电压变化所造成其输出电压偏差率
仅供参考[整理] 安全管理文书 开关电源类产品设计的安全规范 日期：__________________ 单位：__________________ 第1 页共14 页
开关电源类产品设计的安全规范 1.范围 1.1本规范规定了0公司户内使用、额定电压≤600V的开关电源类产品的设计安全要求，它包括参考标准资料、标志说明、一般要求和试验一般条件、电气技术参数规格、材料和结构、电气试验、机械试验、环境可靠性试验、包装、存放、出货和附录项内容。 1.2它主要以信息技术设备，包括电气事务设备及与之相关设备的安全标准为基础编写。 2.主要参考资料 2.1IEC60950-1999：信息技术设备的安全。 2.2IEC61000-4（所有系列）：电磁兼容--试验和测量技术。 2.3IEC61000-3-2-1998：电磁兼容第3部分：限值第2章低压电气及电子设备发出的谐波 电流限值（设备每相输入电流≤16A）。 2.4IEC61000-3-3-1998：电磁兼容第3部分：限值第3章标称电流≦16A的低压电气及电子设备的供电系统中电压波动和变化的限值。 2.5IEC60384-14-1993：电子设备用固定电容器第14部分：分规范拟制电源电磁干扰用固定电容器。 2.6CISPR22-1998：信息技术设备的无线电干扰特性的限值和测量方法。 2.7CISPR24-1997：信息技术设备的无线电抗干扰特性的限值和测量方法。 2.8IEC60695-10-2：1995：着火危险试验第10部分：减少着火对电子技术产品而引起的不正常发热效应的指南和试验方法第2部分： 第 2 页共 14 页
开关电源和线性电源的区别，各用在什么场合？ 线性电源的调整管工作在放大状态，因而发热量大，效 率低（35%左右），需要加体积庞大的散热片，而且还需要同样 也是大体积的工频变压器，当要制作多组电压输出时变压器会 更庞大。开关电源的调整管工作在饱和和截至状态，因而发热 量小，效率高（75％以上）而且省掉了大体积的变压器。但开 关电源输出的直流上面会叠加较大的纹波（50mV at 5V output typical），在输出端并接稳压二极管可以改善，另外由于开关 管工作是会产生很大的尖峰脉冲干扰，也需要在电路中串连磁 珠加以改善。相对而言线性电源就没有以上缺陷，它的纹波可 以做的很小（5mV以下）。 对于电源效率和安装体积有要求的地方用开关电源为 佳，对于电磁干扰和电源纯净性有要求的地方（例如电容漏电 检测）多选用线性电源。另外当电路中需要作隔离的时候现在 多数用DC－DC来做对隔离部分供电（DC-DC从其工作原理上来说 就是开关电源）。还有，开关电源中用到的高频变压器可能绕 制起来比较麻烦。 开关电源介绍 开关电源设计 1 电子产品，特别是军用稳压电源的设计是一个系统工程，不但要考虑电源本身参数 设计，还要考虑电气设计、电磁兼容设计、热设计、安全性设计、三防设计等方面。因为 任何方面那怕是最微小的疏忽，都可能导致整个电源的崩溃，所以我们应充分认识到电源 产品可靠性设计的重要性。 2 开关电源电气可靠性设计 2.1 供电方式的选择 集中式供电系统各输出之间的偏差以及由于传输距离的不同而造成的压差降低了供电 质量，而且应用单台电源供电，当电源发生故障时可能导致系统瘫痪。分布式供电系统因 供电单元靠近负载，改善了动态响应特性，供电质量好，传输损耗小，效率高，节约能 源，可靠性高，容易组成N＋1冗余供电系统，扩展功率也相对比较容易。所以采用分布式 供电系统可以满足高可靠性设备的要求。 2.2 电路拓扑的选择 开关电源一般采用单端正激式、单端反激式、双管正激式、双单端正激式、双正激 式、推挽式、半桥、全桥等八种拓扑。单端正激式、单端反激式、双单端正激式、推挽式 的开关管的承压在两倍输入电压以上，如果按60％降额使用，则使开关管不易选型。在推 挽和全桥拓扑中可能出现单向偏磁饱和，使开关管损坏，而半桥电路因为具有自动抗不平 衡能力，所以就不会出现这个问题。双管正激式和半桥电路开关管的承压仅为电源的最大 输入电压，即使按60％降额使用，选用开关管也比较容易。在高可靠性工程上一般选用这 两类电路拓扑。 2.3 控制策略的选择 在中小功率的电源中，电流型PWM控制是大量采用的方法，它较电压控制型有如下优 点：逐周期电流限制，比电压型控制更快，不会因过流而使开关管损坏，大大减小过载与 短路的保护；优良的电网电压调整率；迅捷的瞬态响应；环路稳定，易补偿；纹波比电压 控制型小得多。生产实践表明电流控制型的50W开关电源的输出纹波在25mV左右，远优于电 压控制型。 硬开关技术因开关损耗的限制，开关频率一般在350kHz以下，软开关技术是应用谐振
3842开关电源常见故障的分析及维修3842开关电源是以美国Unitorde公司生产的一种性能优良的电流控制型脉宽调制芯片UC3842（KA3842）为主控芯片，IGBT（绝缘栅双极场效应晶体管）为“开”“关”器件，配合LM324（四运放）或LM358（双运放）及光电耦合器（PC817）作为输出负载反馈器件，以及TL431（高精密并联稳压器），高频变压器为主要元件所组成的脉冲宽度调制（PulseWidthModulation,缩写为PWM）式开关电源。3842各脚功能： 1. 误差放大输出（输出补偿）3.4伏 2. 误差放大器反相输入端（电压反馈）2.4伏 3. 电流感应放大器同相输入端（电流检测）0.1伏 4. 内接振荡器外接rc（定时）元件1.9伏 5. 接地0伏 6. 驱动信号输出端 2伏 7. 电源供电端、欠压保护端17伏 8. 5伏基准电压输出5伏 1．2开关电源的工作原理 220V的交流电经交流滤波电路滤除外来的杂波信号，同时也防止电源本身产生的高频杂波对电网的干扰。再经二极管桥式整流电路和滤波电路，整流滤波后得到约300V的直流电，送给功率变换电路进行
功率转换。功率变换电路中的开关功率管（IGBT）就在脉冲宽度调制（PWM）控制器（UC3842）输出的脉冲控制信号和驱动下，工作在“开”“关”状态，从而将300V直流电切换成宽度可变的高频脉冲电压。把高频脉冲电压送给高频变压器，高频变压器的次级（二次侧）就会感应出一定的高频脉冲交流电，并送给高频整流滤波电路进行整流，滤波。经高频整流滤波后便可得到我们所需的各种直流电压。输出电压下降或上升时，由取样电路将取样信号通过光电耦合器 （PC817）,送入控制电路，经过其内部调制，由控制电路的输出端将变宽的或变窄的驱动脉冲送到开关功率管的栅极（G极），使变换电路产生的高频脉冲方波也随之变宽或变窄，由此改变输出电压平均值的大小，从而使直流电压基本稳定在所须的电压值上。开关电源的电路原理图如下： 开关电源电路原理图 一．开关电源的常见故障分析及维修 2.1开关电源的常见故障分析及维修 由于开关电源的输入部分工作在高压，大电流的状态下，故障率最高，如高压大电流整流二极管，滤波电容，开关功率管等较易损坏。其次就是输出整流部分的整流二极管，保护二极管，滤波电容，限流电阻等较易损坏；再就是脉宽调制控制器的反馈部分和保护部分。 下面就对开关电源常见故障产生的原因作一分析及如何排除这些故障的维修方法。
SIMPLE Array SWITCHER ? PCB ? AN-1229? 2002 National Semiconductor Corporation AN200426 https://www.doczj.com/doc/164939367.html,
https://www.doczj.com/doc/164939367.html, 2 A N -1229 ? ? 20042601 1. 1a ? ? ? ? ? ? ? ? CBYPASS ? ? CIN ? ? ?? ? 1b ? ? ? ? ? ? ? ? ? ? 1c ? ? ??? ? ? ? ? ? ? ?? ? ? ? ? ? ?? ? ? ? ? ? ? ? ? ? ? ? ?? PCB ? ? ? ? ? ? ? ? ? ? ? ? PWM ? ? ? ?? ?? ? ? ?? ? ? ? ? ? ? ? ? ? ? ? ? , ? ? ? ? ???
AN-1229 https://www.doczj.com/doc/164939367.html, 3 ? ? ǖ ? ? ? ? ? ? ? ? ? ? ? ? ? ?ǖ ? ? ?? ? ǜ ? ? V ǚIR ? ? ? ?? ? ? ? 1.4 0.5 1 ? 20 ?? 1 ? 1A ? 2.5 ? ? ?? IC ? ? ? ? PCB ? ? ? ? ? 20 ?? ? ? ? SIMPLE SWITCHER ? V ǚL*dI/dt ? ?? ? ? ? 1A ? ? ? ? ? dI/dt ? ? 1a 1b ? ? ? ? 1c ? dI/dt ? ? ? ǖ ? ? ? ? 1.2?? 0.8?? ? ? ? ?? FET , LM267x 30ns ? , LM259x 75ns ? ? ? ? ? ? ? ? ?? ? ? ? 30ns ? 1 ? 1A 0.7V ? ? 2.5mV ? ?? 2 ? 3A 4V ? 1c ? ? 1a 1b ? ??? ? , IC ? ?? ?SW ?? ? ? ? ?? , ?? ?VIN ?? ? ? ?? 1c ? ? ? ?VIN ? ? ? ? , ? ? ?? ?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? Np/Ns ?? ? RCD ? ? ? ? ? ?? ?? ? ? ? ? ? ?? ? ?? ? ? ? ? , ǖ EMI ? ? ? ? ? ? IC ? ? ? ? ? IC ? ? ? ?? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ǜ ?? ? ? ?? ? ? ? V*dt ǚL*dI ? , L ? ?V*dt ? ? ? , ? ??? ? ? ? ? ?? ? ? ? ? ? ?? ?COMP ?? ?? ? ?? ? ? ? ? ?? ?? ?? ? ?IC ? ? ? ? , ? ??
电脑ATX开关电源电压值及输出各种电压的作用 IT技术-电源 2009-11-25 22:43 阅读1 评论0 字号：大中小 +3.3V 电压，经主板的电压转换电路变换后用于驱动CPU、内存等电路。 +5V 用于驱动除磁盘、光盘驱动器马达以外的大部分电路。包括磁盘、光盘驱动器的控制电路。 ＋12V： 用于驱动磁盘驱动器马达、散热风扇，或通过主板的总线槽来驱动其他板卡。在最新的P4系统中，由于P4处理器对能源的需求很大，电源专门增加了一个4PIN的插头，提供+12V电压给主板，经主板变换后提供给CPU和其他电路。所以P4结构的电源+12V输出较大，P4结构电源也称为ATX12V。 －12V： 主要用于某些串口电路，其放大电路需要用到+12V和-12V，通常输出小于1A。
－5V： 在较早的PC中用于软驱控制器及某些ISA总线板卡电路，通常输出电流小于1A。在许多新系统中已经不再使用-5V电压，现在的某些形式电源一般不再提供-5V输出。 ＋5V Stand—By： 最早在ATX提出，在系统关闭后，保留一个+5V的等待电压，用于电源及系统的唤醒服务。以前的PSII、AT电源都是采用机械式开关来开机关机，从ATX开始（包括SFX）不再使用机械式开关来开机关机，而是通过键盘或按钮给主板一个开机关机信号，由主板通知电源关闭或打开。 由于+5V Stand-by是一个单独的电源电路，只要有输入电压，+ 5VSB就存在，这样就使电脑能实现远程Modem唤醒或网络唤醒功能。最早的ATX1.0版只要求+5VSB达到0.1A，随着CPU及主板的功能提高，+5VSB 0.1A已不能满足系统的要求，所以Intel公司在A TX2.01版提出+5VSB不低于0.72A。随着互联网应用的不断深入，一些系统要求+5VSB提供2A、3A，甚至更大的电流输出，以保障系统功能的实现，因此对电源提出了更高的设计要求。 电源的测试
开关电源技术实验指导书 信息工程学院电气及自动化教研室 2009.04.18
实验一电流控制型脉宽调制开关稳压电源研究 一．实验目的 1．掌握电流控制型脉宽调制开关电源的工作原理，特点与构成。 2．熟悉电流控制型脉宽调制芯片UC3842的工作原理与使用方法。 3．掌握开关电源的调试方法与参数测试方法。 二．实验内容 1．利用芯片UC3842，连接实验线路，构成一个实用的开关稳压电源电路。 2．芯片UC3842的波形与性能测试 （1）开启与关闭阀值电压。 （2）锯齿波，包括周期、占空比、幅值等，并与理论值相比较。 （3）不同负载以及不同交流输入电压时的输出PWM波形，并与正确波形相对比。 （4）反馈电压端（即UC38422号脚）与电源端（即7号脚）波形。 （5）输出PWM脉冲封锁方法测试。 3．开关电源波形测试 （1）GTR集电极电流与集-射极电压波形。 （2）变压器原边绕组两端波形。 （3）输出电压V O波形。 4．开关电源性能测试 （1）电压调整率（抗电压波动能力）测试。 （2）负载调整率（抗负载波动能力）测试。 （3）缓冲电路性能测试。 三．实验系统组成及工作原理 电源装置是电力电子技术应用的一个重要领域。其中高频开关式直流稳压电源由于具有效率高，体积小和重量轻等突出优点，获得了广泛的应用。 开关电源的控制电路可分为电压控制型和电流控制型。前者是一个单闭环电压控制系统，后者是一个电压、电流双闭环控制系统，电流控制型较电压控制型有不可比拟的优点。 具体实验原理可参见附录。 具体线路见图5—4。 四．实验设备和仪器 1．MCL-08直流斩波及开关电源实验挂箱 2．双踪示波器 3．万用表 五．实验方法
开关电源元器件选型 A:反激式变换器: 1.MOS管:Id=2Po/Vin; Vdss=1.5Vin(max) 2.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=8Vout 3.缺点:就是输出纹波较大,故不能做大功率(一般≦150W),所以输出电容的容量要大. 4.优点:输入电压范围较宽(一般可做到全电压范围90Vac-264Vac),电路简单. 5.最佳控制方法:应选择电流型IC幷采用电流型控制. B:正激式变换器: 6.MOS管:Id=1.5Po/Vin; Vdss=2Vin(max) 7.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=3Vout 8.缺点:成本上升,如要全电压得加PFC,电路稍比反激复杂. 9.优点:纹丝小,功率可做到0~200W. 10.最佳控制方法:应选择电流型IC幷采用电流型控制. C:推挽式变换器: 11.MOS管: Id=1.2Po/Vin; Vdss=2Vin(max) 12.整流:Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout 13.缺点: 成本上升,如要全电压得加PFC,电路稍复杂.不太合适离线式. 14.优点: 功率可做到100W~1000W.DC-DC用此电路很好! 15.最佳控制方法:应选择电流型IC幷采用电流型控制. D:半桥式变换器: 16.MOS管: Id=1.5Po/Vin; Vdss=Vin(max) 17.整流: Vr>Vin+(Ns/Np)*Vin(max); If≧Iout 一般取Vr=2Vout 18.缺点: 成本上升,如要全电压得加PFC,电路稍复杂. 19.优点: 功率可做到100W~500W. 20.最佳控制方法:应选择电流型IC幷采用电流型控制. E:全桥式变换器: 21.MOS管: Id=1.2Po/Vin; Vdss=Vin(max)

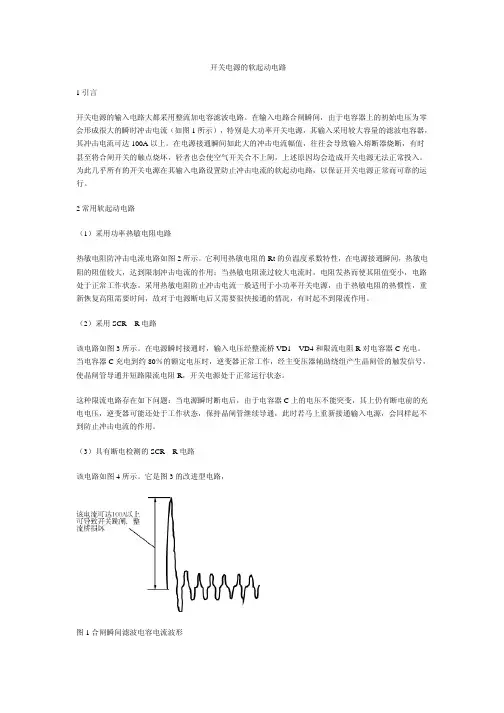

开关电源的软起动电路 1引言 开关电源的输入电路大都采用整流加电容滤波电路。在输入电路合闸瞬间，由于电容器上的初始电压为零会形成很大的瞬时冲击电流（如图1所示），特别是大功率开关电源，其输入采用较大容量的滤波电容器，其冲击电流可达100A以上。在电源接通瞬间如此大的冲击电流幅值，往往会导致输入熔断器烧断，有时甚至将合闸开关的触点烧坏，轻者也会使空气开关合不上闸，上述原因均会造成开关电源无法正常投入。为此几乎所有的开关电源在其输入电路设置防止冲击电流的软起动电路，以保证开关电源正常而可靠的运行。 2常用软起动电路 （1）采用功率热敏电阻电路 热敏电阻防冲击电流电路如图2所示。它利用热敏电阻的Rt的负温度系数特性，在电源接通瞬间，热敏电阻的阻值较大，达到限制冲击电流的作用；当热敏电阻流过较大电流时，电阻发热而使其阻值变小，电路处于正常工作状态。采用热敏电阻防止冲击电流一般适用于小功率开关电源，由于热敏电阻的热惯性，重新恢复高阻需要时间，故对于电源断电后又需要很快接通的情况，有时起不到限流作用。 （2）采用SCR R 电路 和限流电阻R对电容器C充电。该电路如图3所示。在电源瞬时接通时，输入电压经整流桥VD1VD4 当电容器C充电到约80％的额定电压时，逆变器正常工作，经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R，开关电源处于正常运行状态。 这种限流电路存在如下问题：当电源瞬时断电后，由于电容器C上的电压不能突变，其上仍有断电前的充电电压，逆变器可能还处于工作状态，保持晶闸管继续导通，此时若马上重新接通输入电源，会同样起不到防止冲击电流的作用。 电路 （3）具有断电检测的SCR R 该电路如图4所示。它是图3的改进型电路， 图1合闸瞬间滤波电容电流波形
开关电源的测试 良好的开关电源必须符合所有功能规格、保护特性、安全规范（如UL、CSA、VDE、DEMKO、SEMKO，长城等等之耐压、抗燃、漏电流、接地等安全规格）、电磁兼容能力（如FCC、CE等之传导与幅射干扰）、可靠性（如老化寿命测试）、及其他之特定需求等。 开关电源包括下列之型式： ·AC-DC：如个人用、家用、办公室用、工业用(电脑、周边、传真机、充电器) ·DC-DC：如可携带式产品(移动电话、笔计本电脑、摄影机，通信交换机二次电源) ·DC-AC：如车用转换器(12V～115/230V) 、通信交换机振铃信号电源 ·AC-AC：如交流电源变压器、变频器、UPS不间断电源 开关电源的设计、制造及品质管理等测试需要精密的电子仪器设备来模拟电源供应器实际工作时之各项特性(亦即为各项规格)，并验证能否通过。开关电源有许多不同的组成结构(单输出、多输出、及正负极性等)和输出电压、电流、功率之组合，因此需要具弹性多样化的测试仪器才能符合众多不同规格之需求。 电气性能(Electrical Specifications)测试 当验证电源供应器的品质时，下列为一般的功能性测试项目，详细说明如下： 一、功能(Functions)测试： ·输出电压调整(Hold-on Voltage Adjust) ·电源调整率(Line Regulation) ·负载调整率(Load Regulation) ·综合调整率(Conmine Regulation) ·输出涟波及杂讯(Output Ripple & Noise, RARD) ·输入功率及效率(Input Power, Efficiency) ·动态负载或暂态负载(Dynamic or Transient Response) ·电源良好/失效(Power Good/Fail)时间 ·起动(Set-Up)及保持(Hold-Up)时间 常规功能(Functions)测试 A. 输出电压调整： 当制造开关电源时，第一个测试步骤为将输出电压调整至规格范围内。此步骤完成后才能确保后续的规格能够符合。通常，当调整输出电压时，将输入交流电压设定为正常值(115Vac或230Vac)， 并且将输出电流设定为正常值或满载电流，然后以数字电压表测量电源供应器的输出电压值并调整其电位器(VR)直到电压读值位于要求之范围内。 B. 电源调整率： 电源调整率的定义为电源供应器于输入电压变化时提供其稳定输出电压的能力。此项测试系用来验
《开关电源入门》,图灵出版的和美国半导体总工写的.《开关电源设计与优化》写的不适合初学者 1、《开关电源指南》第2版,浙江大学徐德鸿翻译的,也有可能是他的学生翻译,他署名出版而已.说实话,翻译水平很烂,错误相当多,但里面很多内容,相当不错,很适合入门.英文水平高的,可以看英文原版. 2、《开关电源设计》第2版,华南理工大学王志强翻译的,挺厚的,黑白相间的书皮,也不错. 3、《电力电子系统建模》浙大徐德鸿翻译,《开关变换器的建模与控制》, 张卫平著. 这两本书,详细讲解了开关电源的建模方式和环路补偿,怎么调整电源环路的稳态性能和暂态性能.这两本书看懂了,做电源,我个人觉得,理论水平已经达到一定高度了. 4、《直流开关电源的软开关技术》和《全桥移相软开关技术》,南航阮新波的博士论文,整理后出版的两本书,国内凡是写软开关的书,大部分都是照抄它们或者无一不参考它们.其中后一本书已经绝版了,市场上已经买不到,淘宝网上有复印版本卖,大概45元,质量很不错的. 5、《开关电源磁性元器件》,赵修科著.磁性器件,可以说是开关电源的心脏,不懂磁,想做好电源,那是不可能的.这本书对磁的理解深刻而全面. 6、control loop cookbook 德州仪器的技术资料,作者就是提出著名右半平面零点概念的那个人,相当的好. 其他的书嘛,就是大学教材,模拟电路和经典控制理论,一定是要读通掌握才行.总的来说,软开关,就看阮新波足够;环路方面,主要还是看外国人写的;磁和变压器方面,主要看赵修科和台湾人写的. 仿真软件还是要掌握一些的. 1、orcadpspice适合做电路元件级级仿真,仿模拟电路和开关电源小信号模型,效果相当好. 2、saber适合做系统级仿真,特别适合开关电源这种含有脉冲式信号的电路,模型库参数全,仿真精度高,尤其是强大的仿真结果后续处理能力,是我用过的仿真软件中,功能最强大的一款.不过,在国内普及程度,没有pspice高,一套正版8万
开关电源的性能指标和测试规范 第一部分：电源指标的概念、定义 一．描述输入电压影响输出电压的几个指标形式。 1．绝对稳压系数。 A．绝对稳压系数：表示负载不变时，稳压电源输出直流变化量△U0与输入电网变化量△Ui之比。既： K=△U0/△Ui。 B．相对稳压系数：表示负载不变时，稳压器输出直流电压Uo的相对变化量△Uo与输出电网Ui的相对变化量△Ui之比。急： S=△Uo/Uo / △Ui/Ui 2. 电网调整率。 它表示输入电网电压由额定值变化+-10%时，稳压电源输出电压的相对变化量，有时也以绝对值表示。3. 电压稳定度。 负载电流保持为额定范围内的任何值，输入电压在规定的范围内变化所引起的输出电压相对变化△Uo/Uo （百分值），称为稳压器的电压稳定度。 二．负载对输出电压影响的几种指标形式。 1．负载调整率（也称电流调整率）。 在额定电网电压下，负载电流从零变化到最大时，输出电压的最大相对变化量，常用百分数表示，有时也用绝对变化量表示。 2．输出电阻（也称等效内阻或内阻）。 在额定电网电压下，由于负载电流变化△IL引起输出电压变化△Uo，则输出电阻为 Ro=|△Uo/△IL| 欧。 三．纹波电压的几个指标形式。 1．最大纹波电压。 在额定输出电压和负载电流下，输出电压的纹波（包括噪声）的绝对值的大小，通常以峰峰值或有效值表示。 2．纹波系数Y（%）。 在额定负载电流下，输出纹波电压的有效值Urms与输出直流电压Uo之比，既 y=Umrs/Uo x100% 3．纹波电压抑制比。 在规定的纹波频率（例如50HZ）下，输出电压中的纹波电压Ui~与输出电压中的纹波电压Uo~之比，即：纹波电压抑制比=Ui~/Uo~ 。 这里声明一下：噪声不同于纹波。纹波是出现在输出端子间的一种与输入频率和开关频率同步的成分，用峰-峰（peak to peak）值表示，一般在输出电压的0.5%以下；噪声是出现在输出端子间的纹波以外的一种高频成分，也用峰-峰（peak to peak）值表示，一般在输出电压的1%左右。纹波噪声是二者的合成，用峰-峰（peak to peak）值表示，一般在输出电压的2%以下。 四．冲击电流。冲击电流是指输入电压按规定时间间隔接通或断开时，输入电流达到稳定状态前所通过的最大瞬间电流。一般是20A——30A。 五．过流保护。是一种电源负载保护功能，以避免发生包括输出端子上的短路在内的过负载输出电流对电源和负载的损坏。过流的给定值一般是额定电流的110%——130%。

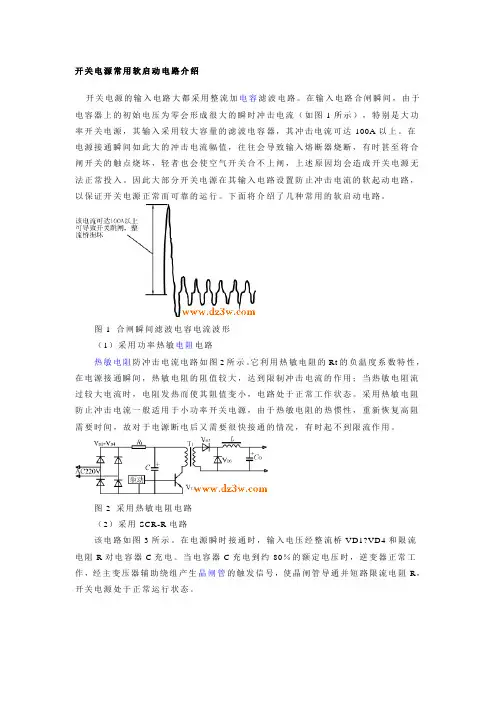

详解开关电源的几种常用软启动电路 来源：电子元件技术网 [导读]开关电源的输入电路大都采用整流加电容滤波电路。在输入电路合闸瞬间，由于电容器上的初始电压为零会形成很大的瞬时冲击电流。 关键词：电源电路开关电源 开关电源的输入电路大都采用整流加电容滤波电路。在输入电路合闸瞬间，由于电容器上的初始电压为零会形成很大的瞬时冲击电流（如图1所示），特别是大功率开关电源，其输入采用较大容量的滤波电容器，其冲击电流可达100A以上。在电源接通瞬间如此大的冲击电流幅值，往往会导致输入熔断器烧断，有时甚至将合闸开关的触点烧坏，轻者也会使空气开关合不上闸，上述原因均会造成开关电源无法正常投入。为此几乎所有的开关电源在其输入电路设置防止冲击电流的软起动电路，以保证开关电源正常而可靠的运行。本文介绍了几种常用的软启动电路。 图1 合闸瞬间滤波电容电流波形 （1）采用功率热敏电阻电路 热敏电阻防冲击电流电路如图2所示。它利用热敏电阻的Rt的负温度系数特性，在电源接通瞬间，热敏电阻的阻值较大，达到限制冲击电流的作用；当热敏电阻流过较大电流时，电阻发热而使其阻值变小，电路处于正常工作状态。采用热敏电阻防止冲击电流一般适用于小功率开关电源，由于热敏电阻的热惯性，重新恢复高阻需要时间，故对于电源断电后又需要很快接通的情况，有时起不到限流作用。 图2 采用热敏电阻电路 （2）采用SCR-R电路
该电路如图3所示。在电源瞬时接通时，输入电压经整流桥VD1?VD4和限流电阻R对电容器C充电。当电容器C充电到约80％的额定电压时，逆变器正常工作，经主变压器辅助绕组产生晶闸管的触发信号，使晶闸管导通并短路限流电阻R，开关电源处于正常运行状态。 图3 采用SCR-R电路 这种限流电路存在如下问题：当电源瞬时断电后，由于电容器C上的电压不能突变，其上仍有断电前的充电电压，逆变器可能还处于工作状态，保持晶闸管继续导通，此时若马上重新接通输入电源，会同样起不到防止冲击电流的作用。 （3）具有断电检测的SCR-R电路 该电路如图4所示。它是图3的改进型电路，VD5、VD6、VT1、RB、CB组成瞬时断电检测电路，时间常数RBCB的选取应稍大于半个周期，当输入发生瞬间断电时，检测电路得到的检测信号，关闭逆变器功率开关管VT2的驱动信号，使逆变器停止工作，同时切断晶闸管SCR的门极触发信号，确保电源重新接通时防止冲击电流。 图4 具有断电检测的SCR-R电路 （4）继电器K1与电阻R构成的电路 该电路原理图如图5所示。电源接通时，输入电压经限流电阻R1对滤波电容器C1充电，同时辅助电源VCC经电阻R2对并接于继电器K1线包的电容器C2充电，当C2上的充电电压达到继电器的动作电压时，K1动作，旁路限流电阻R1，达到瞬时防冲击电流的作用。通常在电源接通之后，继电器K1动作延时0.3～0.5秒，否则限流电阻R1因通流时间过长会烧坏。
