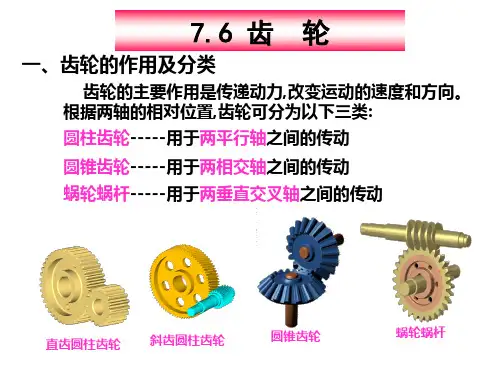

齿轮的种类:
齿轮为有齿之轮，藉其啮合作用将一轴之旋转运动传至他轴，在两轴之间传达运动或扭力，齿轮有许多种类,依照齿轮轴性区分,有平行轴(parallel axis),直交轴(intersecting axis),错交轴(non-parallel and non-intersecting axis)
模数：表示齿轮轮齿大小的一个指针，一对咬合的齿轮其模数必需一致，否则两齿轮的轮齿规格不同，无法平顺的运转。用文字来解释模数为：节径和齿数的比值，单位通常为（㎜）,模数通常是用在公制中的，而在英制中，与其相同地位的是径节，亦即齿轮齿数和节径的比值，在意义上是模数的倒数。单位为（齿／吋）。
模数：m＝D／N 径节：Pd＝N／D
节圆：是一个理论圆，一对咬合的齿轮中，其节圆必互切
节径：就是节圆的直径，D
压力线:两齿轮在接触时，垂直于接触面的方向即是，通常正向负荷是沿压力线的方向传递。
压力角PA:此为两齿轮节圆公切线和压力线所夹的角，一般的压力角有 14.5 度和20度，现今多用20的压力角，以防止干涉的情形发生。
齿轮传动的特点和应用及用途
齿轮传动是应用极为广泛的传动形式之一。
特点：能够传递任意两轴间的运动和动力，传动平稳、可靠，效率高，寿命长，结构紧凑，传动速度和功率范围广。但需要专门设备制造，加工精度和安装精度较高，且不适宜远距离传动。
齿轮传动的类型
齿轮传动的类型很多，按照两齿轮传动时的相对运动为平面运动或空间运动，可将其分为平面齿轮传动和空间齿轮传动两大类
1．平面齿轮传动
平面齿轮传动是用于两平行轴之间的传动。
外啮合直齿圆柱齿轮传动内啮合直齿圆柱齿轮传动齿轮齿条传动（直齿条）
外啮合斜齿圆柱齿轮传动人字齿轮传动齿轮齿条传动（斜齿条）
2．空间齿轮传动
空间齿轮传动用于相交轴和交错轴之间的传动。
直齿圆锥齿轮传动曲齿圆锥齿轮传动螺旋齿轮传动
（交错轴斜齿轮传动）
蜗杆传动准双曲面齿轮传动
齿轮传动的类型
平面齿轮运动（传递平行轴间的运动）
直齿圆柱齿轮传动
（轮齿与轴平行）
外啮合
内啮合
齿轮齿条
斜齿圆柱齿轮传动
（轮齿与轴不平行）外啮合
内啮合
齿轮齿条
人字齿轮传动（轮齿成人字形）
空间齿轮运动
（传递不平行轴间的运动）
传递相交轴运动
（锥齿轮传动）直齿
斜齿
传递交错轴运动交错轴斜齿轮传动
蜗轮蜗杆传动
准双曲面齿轮传动
齿廓啮合基本定律
齿轮传动要求准确平稳，即要求在传动过程中，瞬时传动比保持不变，以免产生冲击、振动和噪音。
不论齿廓在任何点接触，过接触点所作两齿廓的公法线必须与连心线交于一固定点，这就是齿廓啮合基本定律。
