电力电子文献综述
姓名：范毅光
班级：14电气2班
学号：1405130221
电力有源滤波器
电力电子装置自身所具有的非线性导致了电网中含有大量谐波，这些谐波给电力系统带来了严重的污染，严重危害了用电设备和通信系统的稳定运行。虽然传统的无源电力滤波器具有结构简单、成本低、技术成熟、运行费用低等优点，但同时也有一些缺点，例如只能抑制固定的几次谐波，并对某次谐波在一定条件下会与电网阻抗产生谐振反而而使谐波放大。目前，谐波抑制的一个重要趋势是采用有源电力滤波器，有源电力滤波器也是一种电力电子装置，且相关技术的研究也日渐成为研究的热点。本文阐述了几种常见APF的拓扑结构及各自的优缺点，详细分析了基于瞬时无功功率理论的谐波检测方法，比例控制和前馈控制两种电流环控制策略以及SPWM和SVPWM两种调制策略。介绍了电力有源滤波器的基本原理和结构，并设计了并联型有源电力滤波器的控制系统，实验结果表明,其谐波抑制和无功补偿可以达到良好的效果,在技术上是可行的。
随着现代科技的发展，一方面，危害电能质量的因素不断增加，例如，以电力电子装置为代表的非线性负荷的使用、各种大型用电设备不断普及，如高性能办公设备、精密实验仪器、计算机、通信及数据处理系统、精密生产过程的自动控制设备等。上述问题的矛盾越来越突出，这使得电能质量问题对电网和配电系统造成直接危害和可能对人类生活造成的损失也越来越大，因此电能质量的好坏直接关系到国民经济的总体效益。
一．谐波对电力系统主要危害：
1.谐波增加了公共电网的附加输电损耗，降低了发电、输电设备的利用率。
2.在电缆输电的情况下，谐波以正比于其电压幅值的形式增加了介质的电场强度，缩短了电缆的使用寿命，还增加了事故概率和修理费用。
3.谐波会影响甚至严重影响用电设备的正常工作。
4.谐波还引起某些继电器、接触器的误动作。
5.谐波使得常规电气仪表测量不准确。
6.谐波对周围环境产生电磁干扰，影响通信、电话等设备的正常工作。
7.谐波容易使电网产生局部的并联或串联谐振，而谐振导致的谐波放大效应又进一步恶化和加剧了所有前述问题。
国家标准GB/T14549—1993对电能质量公用电网谐波作出了限定，因此减小谐波影响是电力工程必须考虑的重要问题。
二．抑制谐波的方法：
无源滤波器，又称LC滤波器，是利用电感、电容和电阻的组合设计构成的滤波电路，可滤除某一次或多次谐波，最易于采用的无源滤波器结构是将电感与电容串联，可对主要次谐波构成低阻抗旁路；单调谐滤波器、双调谐滤波器、高通滤波器都属于无源滤波器。无源滤波器具有结构简单、成本低廉、运行可靠性较高、运行费用较低等优点。
目前，谐波抑制的一个重要趋势是采用电力有源滤波器APF。有源电力滤波器也是一种电力电子装置。其基本原理是从补偿对象中检测出谐波电流，由补偿装置产生与该
谐波电流大小相等而极性相反的补偿电流，从而消除电网中的谐波。这种滤波器能对频率和幅值都变化的谐波进行跟踪补偿，且补偿特性不受电网阻抗的影响，因而受到广泛的重视，并且在日本等国得到广泛的应用。有源电力滤波器的基本思想在六七十年代就己经形成。80年代以来，由于大中功率全控型半导体器件的成熟，脉冲宽度调制PWM 控制技术的进步，以及基于瞬时无功功率理论的谐波电流瞬时检测方法的提出，有源电力滤波器才得以迅速发展。
谐波源一般是非线性负载，如整流器等，产生谐波电流，供电系统一般为被保护对象；有源滤波器表现为流控电流源，它的作用是产生和谐波源谐波电流大小相等方向相反的补偿电流来达到消除谐波的目的。
根据接入电网的方式，有源电力滤波器可以分为串联型、并联型和串-并联型三大类。每一种类型的有源电力滤波器结构不同，因其工作原理、特性各不相同。串联型有源滤波器经耦合变压器串接入电力系统，其可等效为一个受控电压源，主要是消除电压型谐波以及系统侧电压谐波与电压波动对敏感负载的影响。串联型有源电力滤波器应用在直流系统中时，耦合变压器的系统接入侧很容易出现直流磁饱和问题，所以只在交流系统中采用。与并联型有源电力滤波器相比，由于串联型有源电力滤波器中流过的是正常负荷电流，因此损耗较大；此外，串联型有源电力滤波器的投切、故障后的退出及各种保护也较并联型有源电力滤波器复杂。目前单独使用串联有源电力滤波器的例子较少，研
究多集中在其与LC无源滤波器所构成的串联混合型有源电力滤波器上。并联型有源电力滤波器与系统并联等效为一个受控电流源。有源滤波器向系统注入与谐波电流大小相等方向相反的电流，从而达到滤波的目的。并联型有源电力滤波器主要适用于电流源型感性负载的谐波补偿，技术上已相当成熟，工业上已投入使用的有源电力滤波器多采用此方案。
与串联型有源电力滤波器相比并联型有源电力滤波器通过耦合变压器并入系统，不会对系统运行造成影响，具有投切方便灵活以及各种保护简单的优点。但是当单独使用并联型有源电力滤波器来滤除谐波时，有源电力滤波器容量要求很大，这样会带来一系列的问题，如工程造价高、电磁干扰、结构复杂以及高的功率损耗等。串-并联新型有源电力滤波器，相关文献称之为统一电能质量调节器（UPQC）。它综合了串联型和并联型两种结构，共同组成一个完整的用户电力装置来解决电能质量的综合问题。其中，直流侧电容器或电感储能装置是串联型和并联型有源滤波器所公用的，串联有源电力滤波器起到补偿电压谐波、消除系统不平衡、调节电压波动或闪变、维持系统电压稳定性或阻尼振荡的作用。并联变流器起到补偿电流谐波不平衡、补偿负荷的无功、调节变流器直流侧电压的作用。因此这种统一电能质量调节器可以实现短时间不间断供电、蓄能、无功补偿、抑制谐波、消除电压波动及闪变、维持系统电压稳定等功能，被认为是最理想的有源滤波器的结构。这种结构即可用于三相系统，又可以用于单相系统。但是其主要缺陷在于成本较高（需要较多的开关器件）和控制复杂。混合型有源滤波器结构。混合型有源滤波器是在串联型有源滤波器的基础上使用一些大容量的无源LC滤波网络来承担消除低次谐波，进行无功补偿.而串联型有源滤波器只承担消除高次谐振及阻尼无源LC网络与线路阻抗产生的谐波谐振的任务。从而使串联型有源滤波器的电流、电压额定值大大减少(功率容量可减少到负载容量的5% 以下)，降低了有源滤波器的成本和体积。
三．系统结构与基本原理
负载为产生谐波的谐波源，变流器和与其相连的电感、直流侧贮能元件（电容）共同组成有源电力滤波器的主电路。与有源电力滤波器并联的小容量一阶高通滤波器（或采用二阶高通滤波器），用于滤除有源电力滤波器所产生的补偿电流中开关频率附近的谐波。
四．APF主电路结构
有源电力滤波器在实际应用中往往要求容量较大，如果采用单个PWM变流器不能达到容量要求时，通常采用多重化的主电路形似。采用单个PWM变流器的有源电力滤波器的主电路，根据贮能元件的不同，可分为电压型和电流型两种。电压型PWM变流器的直流侧接有大电容，在正常工作时，其电压基本保持不变，可看作电压源；电流型PWM变流器的直流侧接有大电感，在正常工作时，其电流基本保持不变，可看作电流源；对于电压型PWM变流器，为保持直流侧电压不变，需要对直流侧电压进行控制；同样对于电流型PWM变流器也需要对直流侧的电流进行控制。电流型PWM与电压型PWM变流器相比，不会因为主电路开关器件的直通而发生短路故障。但是，电流型PWM 变流器直流侧大电感上始终有电流流过，该电流将在大电感的内阻上产生较大的损耗，因此目前较少使用。对于主电路本论文采用电压型PWM变流器。对于直流侧的电容，用2000V的直流电压源代替。
五．电流跟踪控制电路
电流跟踪控制电路是补偿电流发生电路中的第1个环节，其作用是根据补偿电流的指令信号和实际补偿电流之间的相互关系，得出控制补偿电流发生电路中主电路各个器件通断的PWM信号，控制的结果应保证补偿电流跟踪其指令信号的变化。由于并联型有源电力滤波器产生的补偿电流应实时跟随其指令电流信号的变化，要求补偿电流发生器有很好的实时性，因此电流控制采用跟踪型PWM控制方式。目前跟踪型PWM控制的方法主要有两种，即瞬时值比较方式和三角波比较方式。三角波比较方式不直接将指令信号i与三角波比较，而是将i与实际的补偿电流信号i的偏差?i经过放大器A 之后再与三角波比较。该方法虽然开关频率固定，且等于三角载波的频率，跟随误差较大等缺点，但是输出电压中所含谐波较少的特点，所以本文采用三角波比较方式。
六. 结论
电力谐波广泛存在于电力电网之中，严重威胁着人类赖以生存的电力环境。进行谐波治理，将电力谐波限制在一定的水平之内有着重要的意义。电力有源滤波器作为一种用于动态抑制谐波、补偿无功的新型电力电子装置，APF能对大小和频率都变化的谐波以及变化的无功进行实时补偿。可以抑制高次谐波对电网及设备的影响。
七．参考文献：
（期刊类)：
1.并联型电力有源滤波器的仿真研究凌季平，高沁翔北京交通大学电气工程学院北京100044
2.并联混合型电力有源滤波器的研究颜晓庆杨君王兆安
西安交通大学!西安710049
3.电力系统谐波和间谐波检测方法综述
熊杰锋李群袁晓冬陈兵杨志超王柏林
4.南京工程学院电力工程学院江苏省电力公司电力科学研究院河海大学能源与电气学院不同类型谐波源综合补偿的串联混合型APF设计
楚烺涂春鸣罗安帅智康周明诠
湖南大学电气与信息工程学院
5.并联型APF对两类非线性负载的谐波补偿特性研究
戴珂刘聪李彦龙张树全康勇强电磁工程与新技术国家重点实验室(华中科技大学)
（学位类）：
6.APF与TSC谐波无功综合补偿控制的研究郭伟峰哈尔滨工业大学
7.有源电力滤波器关键技术研究王裕华南理工大学
8.有源电力滤波器谐波检测与控制算法研究王实合肥工业大学
9.电力有源滤波器谐波检测方法研究魏志强天津大学
10.电力有源滤波器谐波检测与控制方法的研究陈经伦湖南大学
电力电子技术 2-1与信息电子电路中的二极管相比，电力二极管具有怎样的结构特点才使得其具有耐受高压和大电流的能力？ 答：1.电力二极管大都采用垂直导电结构，使得硅片中通过电流的有效面积增大，显著提高了二极管的通流能力。 2.电力二极管在P区和N区之间多了一层低掺杂N区，也称漂移区。低掺杂N区由于掺杂浓度低而接近于无掺杂的纯半导体材料即本征半导体，由于掺杂浓度低，低掺杂N区就可以承受很高的电压而不被击穿。 2-2. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：uAK>0且uGK>0。 2-3. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 2-4 图2-27中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m ，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。 解：a) I d1= Im 2717 .0 )1 2 2 ( 2 Im ) ( sin Im 2 1 4 ≈ + = ?π ω π π π t I1= Im 4767 .0 2 1 4 3 2 Im ) ( ) sin (Im 2 1 4 2≈ + = ?π ? π π π wt d t b) I d2= Im 5434 .0 )1 2 2 ( 2 Im ) ( sin Im 1 4 = + = ?wt d t π π ? π I2= Im 6741 .0 2 1 4 3 2 Im 2 ) ( ) sin (Im 1 4 2≈ + = ?π ? π π π wt d t
电力电子技术 作业解答 教材：《电力电子技术》，尹常永田卫华主编
第一章 电力电子器件 1-1晶闸管导通的条件是什么？导通后流过晶闸管的电流由哪些因素决定？ 答：晶闸管的导通条件是：（1）要有适当的正向阳极电压；（2）还有有适当的正向门极电压。 导通后流过晶闸管的电流由阳极所接电源和负载决定。 1-2维持晶闸管导通的条件是什么？怎样使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是：流过晶闸管的电流大于维持电流。 利用外加电压和外电路的作用使流过晶闸管的电流降到维持电流以下，可使导通的晶闸管关断。 1-5某元件测得V U DRM 840=，V U RRM 980=，试确定此元件的额定电压是多少，属于哪个电压等级？ 答：根据将DRM U 和RRM U 中的较小值按百位取整后作为该晶闸管的额定值，确定此元件的额定电压为800V ，属于8级。 1-11双向晶闸管有哪几种触发方式？常用的是哪几种？ 答：双向晶闸管有Ⅰ+、Ⅰ-、Ⅲ+和Ⅲ-四种触发方式。 常用的是：（Ⅰ+、Ⅲ-）或（Ⅰ-、Ⅲ-）。 1-13 GTO 和普通晶闸管同为PNPN 结构，为什么GTO 能够自关断，而普通晶闸管不能？ 答：因为 GTO 与普通晶闸管在设计和工艺方面有以下几点不同：（1）GTO 在设计时2α较大，这样晶体管 V2控制灵敏，易于 GTO 关断；（2）GTO 导通时的21αα+更接近于 1，普通晶闸管15.121≥+αα，而 GTO 则为05.121≈+αα，GTO 的饱和程度不深，接近于临界饱和，这样为门极控制关断提供了有利条件；（3） 多元集成结构使每个GTO 元阴极面积很小，门极和阴极间的距离大为缩短，使得P2极区所谓的横向电阻很小，从而使从门极抽出较大的电流成为可能。 第二章 电力电子器件的辅助电路 2-5说明电力电子器件缓冲电路的作用是什么？比较晶闸管与其它全控型器件缓冲电路的区别，说明原因。 答：缓冲电路的主要作用是： ⑴ 减少开关过程应力，即抑制d u /d t ，d i /d t ；
《电力电子装置及系统》 课程设计 题目：基于UC3842的单端反激 开关电源的设计 学院电力学院 专业电子科学与技术 姓名 学号 指导教师 完成时间2016.11.25
目录 摘要 (1) 第一章：开关电源的概述 1.1：开关电源的发展历史 (2) 1.2：开关稳压电源的优点 (2) 1.2.1：内部功率损耗小，转换效率高 (2) 1.2.2：体积小，重量轻 (3) 1.2.3：稳压范围宽 (3) 1.2.4：滤波效率大为提高，滤波电容的容量和体积大为减小 (3) 1.2.5：电路形式灵活多样，选择余地大 (3) 1.3：开关稳压电源的缺点 (3) 1.3.1：开关稳压电源存在着较为严重的开关噪声和干扰 (4) 1.3.2：电路结构复杂，不便于维修 (4) 1.3.3：成本高，可靠性低 (4) 第二章：UC3842的原理及技术参数 2.1：UC3842的工作原理 (5) 2.2：UC3842的引脚及技术参数 (6) 第三章：单端反激开关电源 3.1：单端反激开关电源的原理 (7) 3.2：反激式开关电源设计 (9) 3.2.1：输出直流电压隔离取样反馈外回路 (9) 3.2.2：初级线圈充磁峰值电流取样反馈内回路 (11) 总结 (13) 参考文献 (13)
基于UC3842的单端反激开关电源的设计 摘要 开关电源是一种利用现代电子技术，控制开关晶体管和关断的时间比率，维持稳定输出电压的一种电源，也是一种效率很高的电源变换电路，开关电源一般由脉冲宽度调制（PWM）和MOSFET构成。具有高频率，高功率密度，高可靠性等优点。 本文主要介绍一种以UC3842作为控制核心，根据UC3842的应用特点，设计了一种基于UC3842为控制芯片，实现输出电压可调的开关稳压电源电路。 关键词：开关电源脉冲宽度调制 UC3842
浙江大学远程教育学院 《电力电子技术》课程作业 姓名： 林岩 学 号： 714066202014 年级： 14秋 学习中心： 宁波电大 ————————————————————————————— 第1章 1．把一个晶闸管与灯泡串联，加上交流电压，如图1-37所示 图 1-37 问：（1）开关S 闭合前灯泡亮不亮？（2）开关S 闭合后灯泡亮不亮？（3）开关S 闭合一段时间后再打开，断开开关后灯泡亮不亮？原因是什么？ 答： （1）不亮；（2）亮；（3）不亮，出现电压负半周后晶闸管关断。 2．在夏天工作正常的晶闸管装置到冬天变得不可靠，可能是什么现象和原因？冬天工作正常到夏天变得不可靠又可能是什么现象和原因？ 答： 晶闸管的门极参数I GT 、U GT 受温度影响，温度升高时，两者会降低，温度升高时，两者会升高，故会引起题中所述现象。 3．型号为KP100-3，维持电流I H ＝4mA 的晶闸管，使用在如图1-38电路中是否合理？为什么？（分析时不考虑电压、电流裕量） (a) (b) (c) 图 1-38 习题5图 .答： （1） mA I mA A I H d 42002.010 50100 3 =<==?=
R TM U V U >==3112220故不能维持导通 （2） 而 即晶闸管的最大反向电压超过了其额定电压， 故不能正常工作 （3） I d =160/1=160A>I H I T =I d =160A ＞1.57×100=157A 故不能正常工作 4．什么是IGBT 的擎住现象？使用中如何避免？ 答： IGBT 由于寄生晶闸管的影响，可能是集电极电流过大（静态擎住效应），也可能是d u ce /d t 过大（动态擎住效应），会产生不可控的擎住效应。实际应用中应使IGBT 的漏极电流不超过额定电流，或增加控制极上所接电阻R G 的数值，减小关断时的d u ce /d t ，以避免出现擎住现象。 H d I A I I I >==== 9.957.1/...56.152 10220 2 2
概念部分（小题） 1、电力电子装置的主要类型：AC/DC、DC/DC、DC/AC、AC/AC、静态开关 通信电源交流稳压电源 充电电源通用逆变电源 3、直流电源装置电解电镀直流电源交流电源装置不间断UPS电源 开关电源 4、缓冲电路的主要作用：抑制开关器件的di/dt 、du/dt，改变开关轨迹，减少开关损耗 ，使之工作在安全工作区内。 5、常用耗能式缓冲电路：无极性、有极性、复合型注：p14电路模型区分。 6、过电流保护方法：（1）利用参数状态识别对单个期间进行自适保护 （2）利用常规方法进行最终保护。 7、为防止桥臂中两个开关器件直通，通常对两个开关器件的驱动信号进行互锁并设置死区 8、缓冲电路类型（判断或者填空） 无源功率因数校正（在电源输入端加入低频大电感） 9、功率因数校正有源滤波器无功谐波补偿 有源功率因数校正 功率因数校正电路(单项有源校正装置主要是 boost，可分为不连续电流模式和连续电流模式) 10、UPS典型结构：稳压器整流器逆变器转换开关 UPS主要分类：后备式、双变换在线式、在线互动式、双变换电压补偿在线式（delta 变换式） 其中：后备式是以市电供电为主的UPS，一般后备式UPS功率多在2kV A以下。其工作原理图见书P95图4.2 双变换在线式是以逆变器为主的工作方式，原理图书P95图4.3 11此外，在相同开关频率下，单极性的波动频率较双极性波提高一倍。 13、无源的功率因数校正是在输入端加电容电感进行被动补偿这是一种预补偿 有源的是主动补偿比如我们讲的Boost功率因数校正器 14、逆变类型：全桥半桥推挽 15、开关电源结构， 16、功率因数校正概念， 17、逆变器结构， 18、感应加热电源 （这些有的没有写出答案的大家自己对着书看一下啊，要断电了，来不及找了）
大工春电力电子技术经 验在线作业 集团文件发布号：（9816-UATWW-MWUB-WUNN-INNUL-DQQTY-
(单选题)1:软开关电路根据软开关技术发展的历程，可以分成几类电路，下列哪项不属于其发展分类？（）A:整流电路 B:准谐振电路 C:零开关PWM电路 D:零转换PWM电路 正确答案: (单选题)2:（）是最早出现的软开关电路。 A:准谐振电路 B:零开关PWM电路 C:零转换PWM电路 D:以上都不正确 正确答案: (单选题)3:直流电动机可逆电力拖动系统能够在（）个象限运行。 A:1 B:2 C:3 D:4 正确答案: (单选题)4:下列选项中不是交流电力控制电路的控制方法的是？（） A:改变电压值 B:改变电流值
C:不改变频率 D:改变频率 正确答案: (单选题)5:下列哪个选项与其他三项不是同一概念？（） A:直接变频电路 B:交交直接变频电路 C:周波变流器 D:交流变频电路? 正确答案: (单选题)6:下列不属于单相交-交变频电路的输入输出特性的是（）。A:输出上限频率 B:输出功率因数 C:输出电压谐波 D:输入电流谐波 正确答案: (多选题)7:UPS广泛应用于下列哪些场合中？（） A:银行 B:交通 C:医疗设备 D:工厂自动化机器 正确答案: (多选题)8:斩波电路应用于下列哪些选项下，负载会出现反电动势？（）A:用于电子电路的供电电源
B:用于拖动直流电动机 C:用于带蓄电池负载 D:以上均不是 正确答案: (多选题)9:下列属于基本斩波电路的是（）。 A:降压斩波电路 B:升压斩波电路 C:升降压斩波电路 D:Cuk斩波电路 正确答案: (多选题)10:下列哪些属于UPS按照工作原理的分类？（） A:后备式 B:在线式 C:离线式 D:在线互动式 正确答案: (多选题)11:下列各项交流电力电子开关的说法，正确的是（）。A:需要控制电路的平均输入功率 B:要有明确的控制周期 C:要根据实际需要控制电路的接通 D:要根据实际需要控制电路的断开 正确答案: (多选题)12:下列哪些电路的变压器中流过的是直流脉动电流？（）
1.推演单相全桥SPWM 逆变电路的动态模型 L E S 1S3 S 2S 4R L 非线性部分（开关网络）线性部分R 电感内阻 C 电路可看作两部分：线性部分→输出u 0，输入u i ；非线性部分(开关网络) →输出u i ，输入u r (调制波)。 分析：u i 有两种电平，当S 1、S 4导通时，u i =E ； 当S 2、S 3导通时，u i =-E ； ()12-=S E u i ???=导通时、 导通时、S S S S S 324101（1） 由于开关函数S 的存在，使得u i 的幅值变化不连续，故对上式取开关周期平均值； () ()t D S S E u i =-=，12（2） 假设采用如图所示规则采样，则D (t )可推导如下(设载波频率为f W ，对应周期为T W )： u r U tri T w /2Δt D (t ) 可得，()???? ??+=+=U u T t T t D tri r w w 12122?（3） 将（3）代入（2）有： ()()()U u E t D E S E u tri r i =-=-=1212（4） 即：U E u u tri r i = 可得调制器逆变桥输出u i 的开关周期平均值与输入u r 之间的传递函数为： ()()U E S U S U t r i r i = U i 与U o 之间是一个线性电路，不难得出其传递函数为：
()()()???? ??++???? ??++=++=R R s C R R L s LC Cs //R Ls R Cs //R s U s U L L L L i o 11211111 综上可得调制器输入u r 与逆变器输出u o 之间的传递函数为： ()()()()()()U E R R s C R R L s LC s U s U s U s U s U s U tri L L r i i o r o ???? ? ??++???? ??++=?=11211 2.以DC/DC 变换器输出稳定直流电压为例，画出控制系统的一般组成框图，说明对电力电子变换电路进行建模、并且线性化的主要目的何在？ + -Gc （s ） PWM 调制v v ref +-Vin (t ) 补偿网络 DC/DC 变换器反馈控制系统 Gc （s ）Gm （s ）Gvd （s ）H （s ）Vref （s ） 误差信号E(s)Vc （s ）d （s ）Vo （s ） B （s ） 参考信号 控制系统组成框图 答：要满足系统的技术性能指标要求，取决于对控制器的良好设计(含补偿或校正环节)以及设计合适的反馈网络及其参数等，因此需要确切掌握控制器的控制对象的行为特征，即被控对象的数学模型 。 作为电力电子转换的电力电子装置，应用越来越广泛，电力电子装置要满足一定的性能指标，这就要进行系统设计，设计满足性能要求的控制器，这就要借助被控对象的数学模型，设计成满足要求的闭环系统，是系统达到稳准快高性能要求。同时对电力电子电路进行建模，还可以分析不同的电路参数对电路有怎样的影响，为更好地分析，设计做基础。 而电力电子变换电路具有强烈的非线性(开关元件)，与线性系统不同，非线性系统性能与初始条件、工作状态、参量变化范围等等均有关联，难以有统一的数学分析方法，而经典控制理论中关于控制器的设计方法只适用于线性系统，所以，往往需进行线性化近似处理，得到线性化模型，然后按照线性设计方法进行设计。 3.根据开关元件的通、断对电力电子变换器进行分时分段数学描述，指出：按照这样的分段描述“数学模型”对变换器进行闭环系统PI 控制器设计可行吗？为什么？
《电力电子技术》习题及解答 思考题与习题 什么是整流它与逆变有何区别 答：整流就是把交流电能转换成直流电能，而将直流转换为交流电能称为逆变，它是对应于整流的逆向过程。 单相半波可控整流电路中，如果： (1)晶闸管门极不加触发脉冲； (2)晶闸管内部短路； (3)晶闸管内部断开； 试分析上述三种情况负载两端电压u d和晶闸管两端电压u T的波形。 答：（1）负载两端电压为0，晶闸管上电压波形与U2相同； （2）负载两端电压为U2，晶闸管上的电压为0； （3）负载两端电压为0，晶闸管上的电压为U2。
某单相全控桥式整流电路给电阻性负载和大电感负载供电，在流过负载电流平均值相同的情况下，哪一种负载的晶闸管额定电流应选择大一些 答：带大电感负载的晶闸管额定电流应选择小一些。由于具有电感，当其电流增大时，在电感上会产生感应电动势，抑制电流增加。电阻性负载时整流输出电流的峰值大些，在流过负载电流平均值相同的情况下，为防此时管子烧坏，应选择额定电流大一些的管子。 某电阻性负载的单相半控桥式整流电路，若其中一只晶闸管的阳、阴极之间被烧断，试画出整流二极管、晶闸管两端和负载电阻两端的电压波形。 解：设α=0，T 2被烧坏，如下图： 相控整流电路带电阻性负载时，负载电阻上的U d 与I d 的乘积是否等于负载有功功率，为什么带大电感负载时，负载电阻R d 上的U d 与I d 的乘积是否等于负载有功功率，为什么 答：相控整流电路带电阻性负载时，负载电阻上的平均功率d d d I U P =不等于负载有功功率UI P =。因为负载上的电压、电流是非正弦波，除了直流U d 与I d 外还有谐波分量Λ ,,21U U 和Λ,,21I I ，负载上有功功率为Λ+++=22212P P P P d >d d d I U P =。
第一章绪论 1、电力电子技术的核心是电能形式的变换和控制，并通过电力电子装置实现其应用。 2、电力电子装置定义：以满足用电要求为目标，以电力半导体器件为核心，通过合理的电路拓扑和控制方式，采用相关的应用技术对电能实现变换和控制的装置。 3、电力电子控制系统：电力电子装置和负载组成的闭环控制系统称为电力电子控制系统。 4、电力电子装置的主要类型： AC/DC变换器（整流器） DC/DC变换器（采用PWM控制的变换器也叫直流斩波器） AC/AC变换器（输入输出频率相同叫做交流调压器，频率变化叫变频器） DC/AC变换器（逆变器） 静态开关（静态开关通、断时没有触点动作，从而消除了电弧的危害。且静态开关由电子电路控制，自动化程度高。） 5、电力电子装置的应用 （1）直流电源装置：通信电源、充电电源、电解电镀直流电源、开关电源 （2）交流电源装置：交流稳压电源、通用逆变电源、不间断电源UPS （3）特种电源装置：静电除尘用高压电源、超声波电源、感应加热电源、焊接电源 （4）电力系统用装置：高压直流输电、无功功率补偿装置和电力有源滤波器、电力开关（5）电机调速用电力电子装置：直流、交流 （6）其他实用装置：电子整流器和电子变压器、空调电源、微波炉、应急灯等电源 6、电力电子装置的发展前景：交流变频调速、绿色电力电子装置、电动车、新能源发电、信息来源 7、半导体电力电子开关器件：电力二极管、晶闸管、电力晶体三极管、电力场效应晶体管、绝缘门极双极型晶体管IGBT 8、电力转换模块：把同类或不同类的一个或多个开关器件按一定的拓扑结构及转换功能连接并封装在一起的开关器件组合体。 功率集成电路PIC：将电力电子开关器件与电力电子变换器控制系统中的某些环节制作在一个整体上，就叫功率集成电路。 电源管理集成电路：可以提供各种方式来控制电源转换并管理各种器件的集成电路。 9、散热： （1）为什么要散热？答:PN结是电力电子器件的核心，PN结的性能与温度密切相关，因而每种器件都规定最高允许结温，器件运行不得超过这个温度，否则许多特性参数改变，甚至使器件永久性烧坏，不散热，100A的二极管长时间流过50A也可能被烧坏。 （2）散热的原理。散热途径有三种，但电力电子器件采用热传导和热对流两种方式。（3）散热措施：减少器件损耗：采用软开关电路，增加缓冲电路等措施。 散热措施：提高接触面光洁度，涂导热硅脂，施加合适安装压力。 选择有效散热面积大的散热器。 结构设计注意风道的形成，可以用水、油等介质管道帮助冷却。 10、缓冲电路： （1）作用：抑制开关器件的di/dt、du/dt，改变开关轨迹，减少开关损耗，使之工作在安全工作区域内。 （2）普通晶闸管用无极性缓冲电路，GTO、BJT、IGBT等自关断器件，工作频率比SCR高得多，用有极性缓冲电路。
电力电子技术-西南大学2016年作业
第一批 单选题 题目说明: （10.0分）1.IGBT属于（）控制型元件 A．A：电流 B．B：电压 C．C：电阻 D．D：频率 （10.0分）2.触发电路中的触发信号应具有（） A．A：足够大的触发功率 B．B：足够小的触发功率 C．C：尽可能缓的前沿 D．D：尽可能窄的宽度 （10.0分）3. 对于单相交交变频电路如下图，在t1~t2时间段内，P组晶闸管变流装置与N组晶闸管变流装置的工作状态是（）
A．A：P组阻断，N组整流 B．B：P组阻断，N组逆变 C．C：N组阻断，P组整流 D．D：N组阻断，P组逆变 （10.0分）4.电流型逆变器中间直流环节贮能元件是() A．A：电容 B．B：电感 C．C：蓄电池 D．D：电动机 （10.0分）5.单相半波可控整流电阻性负载电路中，控制角a的最大移相范围是（） A．A：90° B．B：120° C．C：150° D．D：180° （10.0分）6.具有自关断能力的电力半导体器件称为() A．A：全控型器件 B．B：半控型器件 C．C：不控型器件 D．D：触发型器件 （10.0分）7.IGBT是一个复合型的器件，它是（）
A．A：GTR驱动的MOSFET B．B：MOSFET驱动的GTR C．C：MOSFET驱动的晶闸管 D．D：MOSFET驱动的GTO （10.0分）8.从晶闸管开始承受正向电压的到晶闸管导通时刻的电度角称为（）。 A．A：控制角 B．B：延迟角 C．C：滞后角 D．D：重叠角 （10.0分）9.将直流电能转换为交流电能供给负载的变流器是() A．A：有源逆变器 B．B：A/D变换器 C．C：D/A变换器 D．D：无源逆变器 （10.0分）10.已经导通的晶闸管的可被关断的条件是流过晶闸管的电流（） A．A：减小至维持电流以下 B．B：减小至擎住电流以下 C．C：减小至门极触发电流以下 D．D：减小至5A以下
《电力电子技术》习题解答 第2章 思考题与习题 2.1晶闸管的导通条件是什么? 导通后流过晶闸管的电流和负载上的电压由什么决定? 答：晶闸管的导通条件是：晶闸管阳极和阳极间施加正向电压，并在门极和阳极间施加正向触发电压和电流（或脉冲）。 导通后流过晶闸管的电流由负载阻抗决定，负载上电压由输入阳极电压U A 决定。 2.2晶闸管的关断条件是什么? 如何实现? 晶闸管处于阻断状态时其两端的电压大小由什么决定? 答：晶闸管的关断条件是：要使晶闸管由正向导通状态转变为阻断状态，可采用阳极电压反向使阳极电流I A 减小，I A 下降到维持电流I H 以下时，晶闸管内部建立的正反馈无法进行。进而实现晶闸管的关断，其两端电压大小由电源电压U A 决定。 2.3温度升高时，晶闸管的触发电流、正反向漏电流、维持电流以及正向转折电压和反向击穿电压如何变化？ 答：温度升高时，晶闸管的触发电流随温度升高而减小，正反向漏电流随温度升高而增大，维持电流I H 会减小，正向转折电压和反向击穿电压随温度升高而减小。 2.4晶闸管的非正常导通方式有哪几种？ 答：非正常导通方式有：(1) I g =0，阳极电压升高至相当高的数值；(1) 阳极电压上升率du/dt 过高；(3) 结温过高。 2.5请简述晶闸管的关断时间定义。 答：晶闸管从正向阳极电流下降为零到它恢复正向阻断能力所需的这段时间称为关断时间。即gr rr q t t t +=。 2.6试说明晶闸管有哪些派生器件？ 答：快速晶闸管、双向晶闸管、逆导晶闸管、光控晶闸管等。 2.7请简述光控晶闸管的有关特征。 答：光控晶闸管是在普通晶闸管的门极区集成了一个光电二极管，在光的照射下，光电二极管电流增加，此电流便可作为门极电触发电流使晶闸管开通。主要用于高压大功率场合。 2.8型号为KP100-3，维持电流I H =4mA 的晶闸管，使用在图题2.8所示电路中是否合理，为什

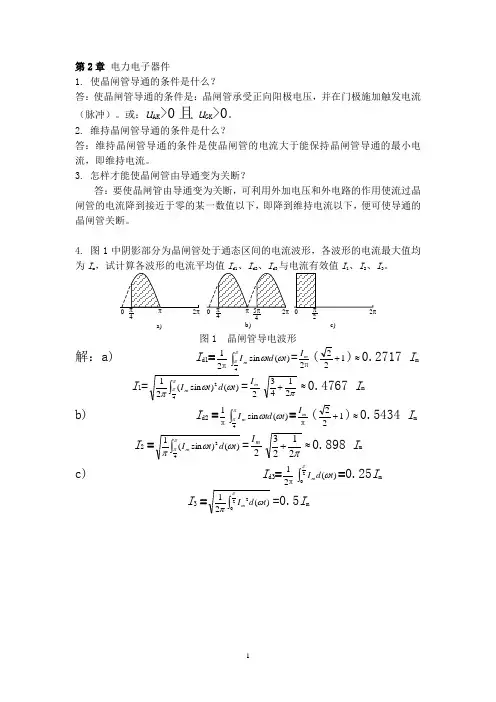

解:a) b) c) Idl-— (￥片1)俺 d 2717 Ta JI 2 d ,0. 1767 I a 4 ￡ -匚 l rn ——(纟 + 1)缺 0.胡 31 A TT 2 sin 亦泊3) ~~~ l + ± fe 0.898 J = J — f : = 0. 5 A 7.晶闸管的触发脉冲需要满足哪些条件? 第2至第8章作业 第2章电力电子器件 1. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流 （脉冲）。或：uAK>0 且 uGK>0 2. 维持晶闸管导通的条件是什么？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电 流，即维持电流。 3. 怎样才能使晶闸管由导通变为关断？ 答：要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管 的电流降到接近于零的某一数值以下， 即降到维持电流以下，便可使导通的晶闸 管关断。 4. 图1中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为 I m ，试计 算各波形的电流平均值 I d1、|d2、I d3与电流有效值11、12、|3。 a) b) c) 图1晶闸管导电波形
答：A：触发信号应有足够的功率 B:触发脉冲应有一定的宽度，脉冲前沿尽可能陡，使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。 C:触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。 第3章整流电路 1.单相半波可控整流电路对电感负载供电，L = 20mH，U2= 100V，求当a= 0°和60。时的负 载电流I d，并画出u d与i d波形。 解：a = 0°寸，在电源电压U2的正半周期晶闸管导通时，负载电感L储能，在晶闸管开始导通时刻，负载电流为零。在电源电压u2的负半周期，负载电感L释放能量，晶闸管继续导通。因此，在电源电压u2的一个周期里，以下方程均成 ud与id的波形如下图:L―- = sin(oi di亠 考虑到初始条件二半时2±_0可解方程紂： 心一' (l^cos^) (cL -顷-22. 51 (A) (t)L
第一章作业 1. 使晶闸管导通的条件是什么？ 答：使晶闸管导通的条件是：晶闸管承受正向阳极电压，并在门极施加触发电流（脉冲）。或：u AK>0且u GK>0。 2. 维持晶闸管导通的条件是什么？怎样才能使晶闸管由导通变为关断？ 答：维持晶闸管导通的条件是使晶闸管的电流大于能保持晶闸管导通的最小电流，即维持电流。要使晶闸管由导通变为关断，可利用外加电压和外电路的作用使流过晶闸管的电流降到接近于零的某一数值以下，即降到维持电流以下，便可使导通的晶闸管关断。 3. 图1-43 中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为I m，试计算各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3。 解：（a） (b) (c)
第二章作业 1. 单相半波可控整流电路对电感负载供电，L＝20mH，U2＝100V，求当α＝0?和60? 时的负载电流I d，并画出u d与i d波形。 解：α＝0?时，在电源电压u2的正半周期晶闸管导通时，负载电感L储能，在晶闸管开始导通时刻，负载电流为零。在电源电压u2的负半周期，负载电感L释放能量，晶闸管继续导通。因此，在电源电压u2的一个周期里，以下方程均成立： 考虑到初始条件：当ωt＝0 时i d＝0 可解方程得： u d与i d的波形如下图： 当α＝60°时，在u2正半周期60?~180?期间晶闸管导通使电感L储能，电感L储藏的能量在u2负半周期180?~300?期间释放，因此在u2一个周期中60?~300?期间以下微分方程成立：
考虑初始条件：当ωt＝60 时i d＝0 可解方程得： 其平均值为 此时u d与i d的波形如下图： 2．图2-9为具有变压器中心抽头的单相全波可控整流电路，问该变压器还有直流磁 ；②当负载是电阻或电化问题吗？试说明：①晶闸管承受的最大反向电压为 2 感时，其输出电压和电流的波形与单相全控桥时相同。 答：具有变压器中心抽头的单相全波可控整流电路，该变压器没有直流磁化的问题。因为单相全波可控整流电路变压器二次测绕组中，正负半周内上下绕组内电流的方向相反，波形对称，其一个周期内的平均电流为零，故不会有直流磁化的问题。 以下分析晶闸管承受最大反向电压及输出电压和电流波形的情况。 ①以晶闸管VT2为例。当VT1导通时，晶闸管VT2通过VT1与2个变压器二次绕 。 组并联，所以VT2承受的最大电压为 2 ②当单相全波整流电路与单相全控桥式整流电路的触发角a 相同时，对于电阻
电力电子技术习题集 习题一 1. 试说明什么是电导调制效应及其作用。 2. 晶闸管正常导通的条件是什么，导通后流过的电流由什么决定？晶闸管由导通变为关断 的条件是什么，如何实现？ 3. 有时晶闸管触发导通后，触发脉冲结束后它又关断了，是何原因？ 4. 图1-30中的阴影部分表示流过晶闸管的电流波形，其最大值均为I m ，试计算各波形的电 流平均值、有效值。如不考虑安全裕量，额定电流100A 的晶闸管，流过上述电流波形时，允许流过的电流平均值I d 各位多少？ (f) 图1-30 习题1-4附图 5. 在图1-31所示电路中，若使用一次脉冲触发，试问为保证晶闸管充分导通，触发脉冲宽 度至少要多宽？图中，E =50V ；L =0.5H ；R =0.5?; I L =50mA （擎住电流）。 图1-31习题1-5附图 图1-32习题1-9附图 6. 为什么晶闸管不能用门极负脉冲信号关断阳极电流，而GTO 却可以？ 7. GTO 与GTR 同为电流控制器件，前者的触发信号与后者的驱动信号有哪些异同？ 8. 试比较GTR 、GTO 、MOSFET 、IGBT 之间的差异和各自的优缺点及主要应用领域。 9. 请将VDMOS （或IGBT ）管栅极电流波形画于图1-32中，并说明电流峰值和栅极电阻 有何关系以及栅极电阻的作用。 10. 全控型器件的缓冲吸收电路的主要作用是什么？试分析RCD 缓冲电路中各元件的作用。 11. 限制功率MOSFET 应用的主要原因是什么？实际使用时如何提高MOSFET 的功率容 量？ 习题二
1．具有续流二极管的单相半波可控整流电路，带阻感性负载，电阻为5?，电感为0.2H，电源电压的有效值为220V，直流平均电流为10A，试计算晶闸管和续流二极管的电流有效值，并指出晶闸管的电压定额（考虑电压2-3倍裕度）。 2．单相桥式全控整流电路接电阻性负载，要求输出电压在0～100V连续可调，输出电压平均值为30 V时，负载电流平均值达到20A。系统采用220V的交流电压通过降压变压器供电，且晶闸管的最小控制角αmin＝30°，（设降压变压器为理想变压器）。试求： （1）变压器二次侧电流有效值I2； （2）考虑安全裕量，选择晶闸管电压、电流定额； （3）作出α＝60°时，u d、i d和变压器二次侧i2的波形。 3．试作出图2-8所示的单相桥式半控整流电路带大电感负载，在α＝30°时的u d、i d、i VT1、 i VD4的波形。并计算此时输出电压和电流的平均值。 4．单相桥式全控整流电路，U2＝100V，负载中R＝2 ?，L值极大，反电动势E＝60V，当α＝30°时，试求： （1）作出u d、i d和i2的波形； （2）求整流输出电压平均值U d、电流I d，以及变压器二次侧电流有效值I2。 5. 某一大电感负载采用单相半控桥式整流接有续流二极管的电路，负载电阻R=4Ω，电源电 压U2=220V，α=π/3，求： (1) 输出直流平均电压和输出直流平均电流； (2) 流过晶闸管（整流二极管）的电流有效值； (3) 流过续流二极管的电流有效值。 6．三相半波可控整流电路的共阴极接法和共阳极接法，a、b两相的自然换相点是同一点吗？ 如果不是，它们在相位上差多少度？试作出共阳极接法的三相半波可控的整流电路在α＝30°时的u d、i VT1、u VT1的波形。 7. 三相半波可控整流电路带大电感性负载，α＝π/3，R=2Ω，U2=220V，试计算负载电流I d， 并按裕量系数2确定晶闸管的额定电流和电压。 8．三相桥式全控整流电路，U2＝100V，带阻感性负载，R＝5 ?，L值极大，当α＝60°，试求： （1）作出u d、i d和i VT1的波形； （2）计算整流输出电压平均值U d、电流I d，以及流过晶闸管电流的平均值I dVT和有效值 I VT； （3）求电源侧的功率因数； （4）估算晶闸管的电压电流定额。 9．三相桥式不控整流电路带阻感性负载，R＝5 ?，L＝∞，U2＝220V，X B=0.3 ?，求U d、I d、 I VD、I2和γ的值，并作出u d、i VD1和i2的波形。 10．请说明整流电路工作在有源逆变时所必须具备的条件。 11．什么是逆变失败？如何防止逆变失败？ 12. 三相全控桥变流器，已知L足够大、R=1.2Ω、U2=200V、E M= -300V，电动机负载处于 发电制动状态，制动过程中的负载电流66A，此变流器能否实现有源逆变？求此时的逆变角β。 13．三相全控桥变流器，带反电动势阻感负载，R＝1 ?，L＝∞，U2＝220V，L B=1mH，当 E M＝－400V，β＝60°时求U d、I d和γ的值，此时送回电网的有功功率是多少？
2014年9月份考试电力电子技术第一次作业 一、单项选择题（本大题共100分，共 40 小题，每小题 2.5 分） 1. 晶闸管从阻断转为导通，必须同时具备的两个条件是（）。 A. A、阳极正向电压和门极反向电流 B. B、阳极反向电压和门极反向电流 C. C、阳极反向电压和门极正向电流 D. D、阳极正向电压和门极正向电流 2. 利用附加的换流电路对晶闸管施加反向电压或反向电流的换流方式，称为（）。 A. A、电网换流 B. B、强迫换流 C. C、负载换流 D. D、器件换流 3. 无源逆变指的是（）。 A. A、将直流电能转变为某一频率或频率可调的交流电能，送给负载 B. B、将直流电能转变为某一频率或频率可调的交流电能，送给电网 C. C、将交流电能转变为某一频率或频率可调的交流电能，送给负载 D. D、将交流电能转变为某一频率或频率可调的交流电能，送给电网 4. 晶闸管的额定电流是用一定条件下流过的最大工频正弦半波（）来确定。 A. 电流有效值 B. 电流峰值 C. 电流瞬时值 D. 电流平均值 5. 晶闸管工作过程中，管子本身的损耗等于管子两端的电压乘以（）。 A. 阳极电流 B. 门极电流 C. 阳极电流与门极电流之差 D. 阳极电流与门极电流 之和 6. 晶闸管导通后，要使晶闸管关断，必须（） A. 在门极施加负脉冲信号 B. 使控制角应该大于90度 C. 使阳极电流小于维持电流 D. 使控制角小于90度 7. 单相桥式全控整流电路带反电势负载，串联电感L，工作在有源逆变状态， 的工作范围是（） A. B. C. D. 8. 三相半波带电阻性负载时， 为（）度时，可控整流输出的电压波形处于 连续和断续的临界状态。 A. 0 B. 60 C. 30 D. 120 9. 逆变角β值的大小等于（）。 A. B. C. D.
Buck电路模型建立及PI调节器设计 朱海勇 （东南大学电气工程学院，南京市玄武区四牌楼2号） The Construction of Buck Circuit Model and the Design of PI Regulator ZHU Hai-yong (School of Electrical Engineering, Southeast University, Nanjing Xuanwu Four Arches on the 2nd) ABSTRACT:In this paper, the state-space averaging method has been used to get the construction of Buck circuit model. Then the transfer function G(s) from control to output was obtained.And frequency characteristics curve of G(s) has been received in the help of MA TLAB.The design of PI regulator was done due to the instability of the system.The parameters of PI regulator,K P and K I was also obtained with the aid of the Rolls stability criterion. At last,the Buck converter model was built in Simulink simulation and the actual output voltage of the system was 12V after 0.5s . KEY WORDS：buck；state-space averaging method；pi regulator 摘要：本文采用状态空间平均法对Buck变换器建模，得到由控制到输出的传递函数G(s)。使用MA TLAB画出G(s)的频率特性曲线，得知系统不稳定后，设计PI调节器，由劳斯稳定判据得到PI调节的K P、K I参数。在Simulink中搭建Buck变换器的实际仿真模型，系统的输出电压在0.5s后稳定在12V。 关键字：Buck；状态空间平均法；PI １引言 20世纪人类最伟大的20项科技成果有：电气化、汽车、飞机、自来水供水系统、电子技术、无线电与电视、农业机械化、计算机、电话、空调与制冷、高速公路、航天、互联网、成像技术、家用电器、保健科技、石化、激光与光纤、核能利用、新型材料，这些成果几乎不同程度地应用了电力电子技术，电力电子技术已广泛地应用于工业、交通、IT、通信、国防以及日常生活中。电力电子装置的应用范围十分广泛，粗略地可分为（有功）电源、无功电源、传动装置。电源有直流开关电源、逆变电源、不间断电源设备（UPS）、直流输电装置等；无功电源有静止无功补偿装置（SVC）、静止无功发生装置（SVG）、有缘电力滤波器、动态电压恢复装置（DVR）等；传动装置有直流调速系统、各种电动机的变频调速系统等[1]。 本文采用状态空间平均法对Buck电路建模，得到由控制到输出的传递函数，使用MATLAB画出传递函数的频率特性曲线，得知系统不稳定后，设计PI调节器，最终使系统的输出电压稳定。 2建模过程 2.1状态空间平均法 矩阵方程 )( )( )( K t Bu t Ax dt t dx + = )( )( )(t Eu t Cx t y+ = 状态变量x(t)包含电感电流、电容电压等。 ? ? ? ? ? ? ? ? ? ? = : )( )( )( 2 1 t x t x t x ， ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? = : )( )( )( 2 1 dt t dx dt t dx dt t dx u(t)为输入量，通常为变换器的输入v g(t)。y(t)为输出向量。系数矩阵K 包含电容、电感、互感。输出变量y(t) 是输入独立电源与状态变量的线性组 合。A、B、C和E为常数矩阵。
《电力电子技术》试卷A 一、填空（每空1分，36分） 1、请在正确的空格内标出下面元件的简称： 电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT ；IGBT 是MOSFET和GTR的复合管。 2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。 3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。 4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。 5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A。 6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。 7、当温度降低时，晶闸管的触发电流会增加、正反向漏电流会下降；当温度升高时，晶闸管的触发电流会下降、正反向漏电流会增加。 8、在有环流逆变系统中，环流指的是只流经逆变电源、逆变桥而不流经负载的电流。环流可在电路中加电抗器来限制。为了减小环流一般采控用控制角α大于β的工作方式。 9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。（写出四种即可） 10、双向晶闸管的触发方式有Ⅰ+、Ⅰ-、Ⅲ＋、Ⅲ- 四种。 二、判断题,（每题1分，10分）（对√、错×） 1、在半控桥整流带大电感负载不加续流二极管电路中，电路出故障时会出现失控现象。（√） 2、在用两组反并联晶闸管的可逆系统，使直流电动机实现四象限运行时，其中一组逆变器工作在整流状态，那么另 一组就工作在逆变状态。（×） 3、晶闸管串联使用时，必须注意均流问题。（×） 4、逆变角太大会造成逆变失败。（×） 5、并联谐振逆变器必须是略呈电容性电路。（√） 6、给晶闸管加上正向阳极电压它就会导通。（×） 7、有源逆变指的是把直流电能转变成交流电能送给负载。（×） 8、在单相全控桥整流电路中，晶闸管的额定电压应取U2。（×） 9、在三相半波可控整流电路中，电路输出电压波形的脉动频率为300Hz。（×） 10、变频调速实际上是改变电动机内旋转磁场的速度达到改变输出转速的目的。（√） 三、选择题（每题3分，15分） 1、单相半控桥整流电路的两只晶闸管的触发脉冲依次应相差A度。 A、180°， B、60°， c、360°， D、120° 2、α为C度时，三相半波可控整流电路，电阻性负载输出的电压波形，处于连续和断续的临界状态。
电力电子装置及系统概述 张密李静怡牟书丹李子君 0 引言 在电力系统中，许多功能的实现都需要靠电力电子装置来完成。比如说可再生能源的并网发电、无功和谐波的动态补偿、储能装置的功率转换、配用电能的双向流动、交直流电网的柔性互联等。 随着科技的日益发展，大功率、高电压电力电子器件的发展，变换器单元化、模块化以及智能化水平的提高，控制策略和调制策略性能的提升，电力电子装置在电力系统中的作用会越来越大。 1 电力电子装置及系统的概念 电力电子装置是以满足用电要求为目标，以电力半导体器件为核心，通过合理的电路拓扑和控制方式，采用相关的应用技术对电能实现变换和控制的装置。 电力电子装置和负载组成的闭环控制系统称为电力电子控制系统，其基本组成如图所示。它是通过弱电控制强电实现其功能的。控制系统根据运行指令和输入、输出的各种状态，产生控制信号，用来驱动对应的开关器件，完成其特定功能。 2 电力电子装置的主要类型 电力电子装置的种类繁多，根据电能转换形式的不同，基本上可以分为5大类：交流-直流变换器（AC/DC）、直流-交流变换器（DC/AC）、直流-直流变换器（DC/DC）、交流-交流变换器（AC/AC）和电力电子静态开关。 1.AC/DC变换器 AC/DC变换器又称整流器。用于将交流电能变换为直流电能。 2.DC/DC变换器 DC/DC变换器用于将一种规格的直流电能变换为另一种规格的直流电能。采用PWM 控制的DC/DC变换器也称直流斩波器，主要用于直流电机驱动和开关电源。 3.DC/AC变换器 DC/AC变换器又称逆变器。用于将直流电能变换为交流电能。根据输出电压及频率的变化情况，可分为恒压恒频（CVCF）及变压变频（VVVF）两类，前者用作稳压电源，后者用于交流电动机变频调速系统。 4.AC/AC变换器 AC/AC变换器用于将一种规格的交流电能变换为另一种规格的直流电能。输入和输出频率相同的称为交流调压器，频率发生变化的称为周波变换器或变频器。 5.静态开关 静态开关又称无触点开关，它是由电力电子器件组成的可控电力开关。 根据需要，以上各类变换可以组合应用。此外，各类变换器正在向模块化发展，可方便地组成不同功率等级的变换器。 3 电力电子装置的应用概况 3.1发电阶段中的应用 （1）发电机组励磁。 大型发电机组应用静止励磁技术，与励磁机相比，具有调节速度快、控制简单的特点，显著提高
