电力电子装置与系统考试资料仅供参考
学院：机电学院
专业：应用电子
班级：
学号：
姓名：
摘要：本文简单回顾了电力电子技术及其器件的发展过程，介绍了现在主流的电力电子器件的工作原理、应用范围及其优缺点，探讨了在21世纪中新型电力电子器件的应用展望。关键词：电力电子技术；晶闸管；功率集成电路；
引言
电力电子技术包括功率半导体器件与IC技术、功率变换技术及控制技术等几个方面，其中电力电子器件是电力电子技术的重要基础，也是电力电子技术发展的“龙头”。从1958年美国通用电气（GE）公司研制出世界上第一个工业用普通晶闸管开始，电能的变换和控制从旋转的变流机组和静止的离子变流器进入由电力电子器件构成的变流器时代，这标志着电力电子技术的诞生。到了70年代，晶闸管开始形成由低压小电流到高压大电流的系列产品。同时，非对称晶闸管、逆导晶闸管、双向晶闸管、光控晶闸管等晶闸管派生器件相继问世，广泛应用于各种变流装置。由于它们具有体积小、重量轻、功耗小、效率高、响应快等优点，其研制及应用得到了飞速发展。
由于普通晶闸管不能自关断，属于半控型器件，因而被称作第一代电力电子器件。在实际需要的推动下，随着理论研究和工艺水平的不断提高，电力电子器件在容量和类型等方面得到了很大发展，先后出现了GTR、GTO、功率MOSET等自关断、全控型器件，被称为第二代电力电子器件。近年来，电力电子器件正朝着复合化、模块化及功率集成的方向发展，如IGPT、MCT、HVIC等就是这种发展的产物。
电力整流管
整流管产生于本世纪40年代，是电力电子器件中结构最简单、使用最广泛的一种器件。目前已形成普通整流管、快恢复整流管和肖特基整流管等三种主要类型。其中普通整流管的特点是：漏电流小、通态压降较高（1.0～1.8V）、反向恢复时间较长（几十微秒）、可获得很高的电压和电流定额。多用于牵引、充电、电镀等对转换速度要求不高的装置中。较快的反向恢复时间（几百纳秒至几微秒）是快恢复整流管的显著特点，但是它的通态压降却很高（1.6～4.0V）。它主要用于斩波、逆变等电路中充当旁路二极管或阻塞二极管。肖特基整流管兼有快的反向恢复时间（几乎为零）和低的通态压降（0.3～0.6V）的优点，不过其漏电流较大、耐压能力低，常用于高频低压仪表和开关电源。目前的研制水平为:普通整流管（8000V/5000A/400Hz）；快恢复整流管（6000V/1200A/1000Hz）；肖特基整流管（1000V/100A/200kHz）。
电力整流管对改善各种电力电子电路的性能、降低电路损耗和提高电源使用效率等方面都具有非常重要的作用。随着各种高性能电力电子器件的出现，开发具有良好高频性能的电力整流管显得非常必要。目前，人们已通过新颖结构的设计和大规模集成电路制作工艺的运用，研制出集PIN整流管和肖特基整流管的优点于一体的具有MPS、SPEED和SSD等结构的新型高压快恢复整流管。它们的通态压降为1V左右，反向恢复时间为PIN整流管的1/2，反向恢复峰值电流为PIN整流管的1/3。
普通晶闸管及其派生器件
晶闸管诞生后，其结构的改进和工艺的改革，为新器件的不断出现提供了条件。1964年，双向晶闸管在GE公司开发成功，应用于调光和马达控制；1965年，小功率光触发晶闸管出现，为其后出现的光耦合器打下了基础；60年代后期，大功率逆变晶闸管问世，成为当时逆变电路的基本元件；1974年，逆导晶闸管和非对称晶闸管研制完成。
普通晶闸管广泛应用于交直流调速、调光、调温等低频（400Hz以下）领域，运用由它所构成的电路对电网进行控制和变换是一种简便而经济的办法。不过，这种装置的运行会产生波形畸变和降低功率因数、影响电网的质量。目前水平为12kV/1kA和6500V/4000A。
双向晶闸管可视为一对反并联的普通晶闸管的集成，常用于交流调压和调功电路中。正、负脉冲都可触发导通，因而其控制电路比较简单。其缺点是换向能力差、触发灵敏度低、关断时间较长，其水平已超过2000V/500A。
光控晶闸管是通过光信号控制晶闸管触发导通的器件，它具有很强的抗干扰能力、良好的高压绝缘性能和较高的瞬时过电压承受能力，因而被应用于高压直流输电（HVDC）、静止无功功率补偿（SVC）等领域。其研制水平大约为8000V/3600A。
逆变晶闸管因具有较短的关断时间（10～15s）而主要用于中频感应加热。在逆变电路中，它已让位于GTR、GTO、IGBT等新器件。目前，其最大容量介于2500V/1600A/1kHz和800V/50A/20kHz的范围之内。
非对称晶闸管是一种正、反向电压耐量不对称的晶闸管。而逆导晶闸管不过是非对称晶闸管的一种特例，是将晶闸管反并联一个二极管制作在同一管芯上的功率集成器件。与普
通晶闸管相比，它具有关断时间短、正向压降小、额定结温高、高温特性好等优点，主要用于逆变器和整流器中。目前，国内有厂家生产3000V/900A的非对称晶闸管。
全控型电力电子器件
门极可关断晶闸管（GTO）
1964年，美国第一次试制成功了500V/10A的GTO。在此后的近10年内，GTO的容量一直停留在较小水平，只在汽车点火装置和电视机行扫描电路中进行试用。自70年代中期开始，GTO的研制取得突破，相继出世了1300V/600A、2500V/1000A、4500V/2400A的产品，目前已达9kV/25kA/800Hz及6Hz/6kA/1kHz的水平。GTO有对称、非对称和逆导三种类型。与对称GTO相比，非对称GTO通态压降小、抗浪涌电流能力强、易于提高耐压能力（3000Ｖ以上）。逆导型GTO是在同一芯片上将GTO与整流二极管反并联制成的集成器件，不能承受反向电压，主要用于中等容量的牵引驱动中。
在当前各种自关断器件中，GTO容量最大、工作频率最低（1～2kHz）。GTO是电流控制型器件，因而在关断时需要很大的反向驱动电流； GTO通态压降大、dV/dT及di/dt耐量低，需要庞大的吸收电路。目前，GTO虽然在低于2000V的某些领域内已被GTR和IGRT等所替代，但它在大功率电力牵引中有明显优势；今后，它也必将在高压领域占有一席之地。
大功率晶体管（GTR）
GTR是一种电流控制的双极双结电力电子器件，产生于本世纪70年代，其额定值已达1800V/800A/2kHz、1400v/600A/5kHz、600V/3A/100kHz。它既具备晶体管的固有特性，又增大了功率容量，因此，由它所组成的电路灵活、成熟、开关损耗小、开关时间短，在电源、电机控制、通用逆变器等中等容量、中等频率的电路中应用广泛。GTR的缺点是驱动电流较大、耐浪涌电流能力差、易受二次击穿而损坏。在开关电源和UPS内，GTR正逐步被功率MOSFET 和IGBT所代替。
功率MOSFET
功率MOSFET是一种电压控制型单极晶体管，它是通过栅极电压来控制漏极电流的，因而它的一个显著特点是驱动电路简单、驱动功率小；仅由多数载流子导电，无少子存储效应，高频特性好，工作频率高达100kHz以上，为所有电力电子器件中频率之最，因而最适合应
用于开关电源、高频感应加热等高频场合；没有二次击穿问题，安全工作区广，耐破坏性强。功率MOSFET的缺点是电流容量小、耐压低、通态压降大，不适宜运用于大功率装置。目前制造水平大概是1kV/2A/2MHz和60V/200A/2MHz。
复合型电力电子器件
绝缘门极双极型晶体管（IGBT）
IGBT是由美国GE公司和RCA公司于1983年首先研制的，当时容量仅500V/20A，且存在一些技术问题。经过几年改进，IGBT于1986年开始正式生产并逐渐系列化。至90年代初，IGBT已开发完成第二代产品。目前，第三代智能IGBT已经出现，科学家们正着手研究第四代沟槽栅结构的IGBT。IGBT可视为双极型大功率晶体管与功率场效应晶体管的复合。通过施加正向门极电压形成沟道、提供晶体管基极电流使IGBT导通；反之，若提供反向门极电压则可消除沟道、使IGBT因流过反向门极电流而关断。IGBT集GTR通态压降小、载流密度大、耐压高和功率MOSFET驱动功率小、开关速度快、输入阻抗高、热稳定性好的优点于一身，因此备受人们青睐。它的研制成功为提高电力电子装置的性能，特别是为逆变器的小型化、高效化、低噪化提供了有利条件。
比较而言，IGBT的开关速度低于功率MOSFET，却明显高于GTR；IGBT的通态压降同GTR相近，但比功率MOSFET低得多；IGBT的电流、电压等级与GTR接近，而比功率MOSFET 高。目前，其研制水平已达4500V/1000A。由于IGBT具有上述特点，在中等功率容量（600V 以上）的UPS、开关电源及交流电机控制用PWM逆变器中，IGBT已逐步替代GTR成为核心元件。另外，IR公司已设计出开关频率高达150kHz的WARP系列400～600VIGBT，其开关特性与功率MOSFET接近，而导通损耗却比功率MOSFET低得多。该系列IGBT有望在高频150kHz 整流器中取代功率MOSFET，并大大降低开关损耗。
IGBT的发展方向是提高耐压能力和开关频率、降低损耗以及开发具有集成保护功能的智能产品。
MOS控制晶闸管（MCT）
MCT最早由美国GE公司研制，是由MOSFET与晶闸管复合而成的新型器件。每个MCT 器件由成千上万的MCT元组成，而每个元又是由一个PNPN晶闸管、一个控制MCT导通的
MOSFET和一个控制MCT关断的MOSFET组成。MCT工作于超掣住状态，是一个真正的PNPN
器件，这正是其通态电阻远低于其它场效应器件的最主要原因。MCT既具备功率MOSFET输入阻抗高、驱动功率小、开关速度快的特性，又兼有晶闸管高电压、大电流、低压降的优点。其芯片连续电流密度在各种器件中最高，通态压降不过是IGBT或GTR的1/3，而开关速度则超过GTR。此外，由于MCT中的MOSFET元能控制MCT芯片的全面积通断，故MCT具有很强的导通di/dt和阻断dV/dt能力，其值高达2000A/s和2000V/s,其工作结温亦高达150～200℃。
已研制出阻断电压达4000V的MCT，75A/1000VMCT已应用于串联谐振变换器。随着性能价格比的不断优化，MCT将逐渐走入应用领域并有可能取代高压GTO，与IGBT的竞争亦将在中功率领域展开。
功率集成电路（PIC）
PIC是电力电子器件技术与微电子技术相结合的产物，是机电一体化的关键接口元件。将功率器件及其驱动电路、保护电路、接口电路等外围电路集成在一个或几个芯片上，就制成了PIC。一般认为，PIC的额定功率应大于1W。功率集成电路还可以分为高压功率集成电路（HVIC）、智能功率集成电路（SPIC）和智能功率模块（IPM）。
HVIC是多个高压器件与低压模拟器件或逻辑电路在单片上的集成，由于它的功率器件是横向的、电流容量较小，而控制电路的电流密度较大，故常用于小型电机驱动、平板显示驱动及长途电话通信电路等高电压、小电流场合。已有110V/13A和550V/0.5A、
80V/2A/200kHz以及500V/600mA的HVIC分别用于上述装置。
SPIC是由一个或几个纵型结构的功率器件与控制和保护电路集成而成，电流容量大而耐压能力差，适合作为电机驱动、汽车功率开关及调压器等。
IPM除了集成功率器件和驱动电路以外，还集成了过压、过流、过热等故障监测电路，并可将监测信号传送至CPU，以保证IPM自身在任何情况下不受损坏。当前，IPM中的功率器件一般由IGBT充当。由于IPM体积小、可靠性高、使用方便，故深受用户喜爱。IPM主要用于交流电机控制、家用电器等。已有400V/55kW/20kHzIPM面市。
自1981年美国试制出第一个PIC以来，PIC技术获得了快速发展；今后，PIC必将朝着高压化、智能化的方向更快发展并进入普遍实用阶段。
电力电子器件发展展望
新材料的应用
以上所述各种电力电子器件一般都是由硅（Si）半导体材料制成的。除此之外，近年来还出现了很多性能优良的新型化合物半导体材料，如砷化镓（GaAs）、碳化硅（SiC）、磷化铟（InP）及锗化硅（SiGe）等。由它们作为基础材料制成的电力电子器件正不断涌现。
砷化镓材料
GaAs是一种很有发展前景的半导体材料。与Si相比，GaAs有两个独特的优点：①禁带宽度能量为1.4eV，较Si的1.1eV要高。正因如此，GaAs整流元件可在350℃的高温下工作（Si整流元件只能达200℃），具有很好的耐高温特性，有利于模块小型化；②GaAs 材料的电子迁移率为8000cm2/Vs，是Si材料的5倍，因而同容量的器件几何尺寸更小，从而可减小寄生电容，提高开关频率（1MHz以上）。
当然，由于GaAs材料禁带宽度大，也带来正向压降比较大的不利因素，不过其电子迁移率可在一定程度上补偿这种影响。
GaAs整流元件在Motorola公司的一些老用户中间，广泛用于制作各种输出电压（12V、24V、36V、48V）的DC电源，用于通信设备和计算机中。预计，随着200V耐压GaAs整流器件生产工艺技术的改进，器件将获得优化，应用领域将会不断扩大。
碳化硅材料
SiC是目前发展最成熟的宽禁带半导体材料，作为Si和GaAs的重要补充，可制作出性能更加优异的高温（300～500℃）、高频、高功率、高速度、抗辐射器件。SiC高功率、高压器件对于公电输运和电动汽车的节能具有重要意义。
已用SiC材料制作出普通晶闸管、双极晶体管（BJT）、IGBT、功率MOSFET（175V/2A、600V/1.8A）、SIT（600MHz/225W/200V/fmax=4GHz）、PN结二极管（300K温度下耐压达4.5kV）
和肖特基势垒二极管（300K温度下耐压达1kV），广泛运用于火车机头、有轨电车、工业发电机和高压输电变电装置中。
磷化铟材料
InP是一种ⅢⅤ族化合物半导体材料，是继Si和GaAs之后的新一代电子功能材料。它具有更高的击穿电场、更高的热导率、高场下更高的电子平均速度，且表面复合速率比GaAs低几乎3个数量级，使得InPHBT可在低电流下工作，可作为高速、高频微波器件的材料，频率可达340GHz。
锗化硅材料
据报道，德国TenicTelefunkenMicroelectronic公司计划于1998年一季度开始批量生产无线应用的SiGe芯片，其截止频率为50GHz～110GHz。这标志着SiGe器件正式进入应用领域。
结论
电力电子器件的应用已深入到工业生产和社会生活的各个方面，实际的需要必将极大地推动器件的不断创新。微电子学中的超大规模集成电路技术将在电力电子器件的制作中得到更广泛的应用；具有高载流子迁移率、强的热电传导性以及宽带隙的新型半导体材料，如砷化镓、碳化硅、人造金刚石等的运用将有助于开发新一代高结温、高频率、高动态参数的器件。从结构看，器件将复合型、模块化；从性能看，发展方向将是提高容量和工作频率、降低通态压降、减小驱动功率、改善动态参数和多功能化；从应用看，MPS电力整流管、MOSFET、IGBT、MCT是最有发展前景的器件。今后研制工作的重点将是进一步改善MPS的软反向恢复特性，提高IGBT和MCT的开关频率和额定容量，研制智能MOSFET和IGBT模块，发展功率集成电路以及其它功率器件。GTO将继续在超高压、大功率领域发挥作用；功率MOSFET在高频、低压、小功率领域具有竟争优势；超高压（8000V以上）、大电流普通晶闸管在高压直流输电和静止无功功率补偿装置中的作用将会得到延续，而低压普通晶闸管和GTR则将逐步被功率MOSFET（600V以下）和IGBT（600V以上）所代替；MCT最具发展前途。可以预见，电力电子器件的发展将会日新月异，电力电子器件的未来将充满生机
一、填空（每空1分） 1、请在正确的空格内标出下面元件的简称： 电力晶体管GTR；图形符号为； 可关断晶闸管GTO；图形符号为； 功率场效应晶体管MOSFET；图形符号为； 绝缘栅双极型晶体管IGBT ；图形符号为；IGBT是MOSFET 和GTR的复合管。 2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。 3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。 4、在电流型逆变器中，输出电压波形为正弦波，输出电流波形为方波。 6、180°导电型三相桥式逆变电路，晶闸管换相是在同一桥臂上的上、下二个元件之间进行；而120o导电型三相桥式逆变电路，晶闸管换相是在不同桥臂上的元件之间进行的。 9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。（写出四种即可） 12、由晶闸管构成的逆变器换流方式有负载换流和强迫（脉冲）换流。 13、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分 为有源逆变器与无源逆变器两大类。 16、一个单相全控桥式整流电路，交流电压有效值为220V，流过晶闸管的大电 流有效值为15A，则这个电路中晶闸管的额定电压可选为V 5.1( ；晶闸管 )2 220 2
的额定电流可选为A 57 .115)35.1(倍 是 阳极A ， 阴极K 和 门极G 晶闸管的导通条件是 阳极加正电压， 阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通 ；关断条件是 当晶闸管阳极电流小于维持电流I H 时，导通的晶闸管关断 。 18、单相交流调压在电阻性负载电路的移相范围在 0o—180o 变化，在阻感性负载时移相范围在 φ—180o 变化。 20、晶闸管的换相重叠角与电路的 触发角α 、 变压器漏抗 X B 、 平均电流I d 、 电源相电压U 2 等到参数有关。 21、要使三相全控桥式整流电路正常工作，对晶闸管触发方法有两种，一是用 大于60o小于120o的宽脉冲 触发；二是用 脉冲前沿相差60o的双窄脉冲 触发。 27、单相全波可控整流电路中，晶闸管承受的最大反向电压为 √2U2 。三相半波可控整流电路中，晶闸管承受的最大反向电压为 √6 U2 。（电源电压为U2） 28、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为 控制角，用 α 表示。 29、正弦波触发电路的理想移相范围可达 180o、 度，实际移相范围只有 150o 。 30、一般操作过电压都是瞬时引起的尖峰电压，经常使用的保护方法是 阻容保护 而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有压敏电阻和 硒堆 。
电力电子技术试题 第1章电力电子器件 1.电力电子器件一般工作在__开关__状态。 2.在通常情况下，电力电子器件功率损耗主要为__通态损耗__，而当器件开关频率较高 时，功率损耗主要为__开关损耗__。 3.电力电子器件组成的系统，一般由__控制电路__、_驱动电路_、 _主电路_三部分组成， 由于电路中存在电压和电流的过冲，往往需添加_保护电路__。 4.按内部电子和空穴两种载流子参与导电的情况，电力电子器件可分为_单极型器件_ 、 _ 双极型器件_ 、_复合型器件_三类。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 7.肖特基 二极管的开关损耗_小于_快恢复二极管的开关损耗。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 9.对同一晶闸管，维持电流IH与擎住电流IL在数值大小上有IL__大于__IH 。 10.晶闸管断态不重复电压UDSM与转折电压Ubo数值大小上应为，UDSM_大于__Ubo。 11.逆导晶闸管是将_二极管_与晶闸管_反并联_（如何连接）在同一管芯上的功率集成器件。的__多元集成__结构是为了便于实现门极控制关断而设计的。 的漏极伏安特性中的三个区域与GTR共发射极接法时的输出特性中的三个区域有对应关系，其中前者的截止区对应后者的_截止区_、前者的饱和区对应后者的__放大区__、前者的非饱和区对应后者的_饱和区__。 14.电力MOSFET的通态电阻具有__正__温度系数。 的开启电压UGE（th）随温度升高而_略有下降__，开关速度__小于__电力MOSFET 。 16.按照驱动电路加在电力电子器件控制端和公共端之间的性质，可将电力电子器件分为_电压驱动型_和_电流驱动型_两类。 的通态压降在1/2或1/3额定电流以下区段具有__负___温度系数，在1/2或1/3额定电流以上区段具有__正___温度系数。 18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力MOSFET）、绝缘栅双极型晶体管（IGBT）中，属
《电力电子装置及系统》 课程设计 题目：基于UC3842的单端反激 开关电源的设计 学院电力学院 专业电子科学与技术 姓名 学号 指导教师 完成时间2016.11.25
目录 摘要 (1) 第一章：开关电源的概述 1.1：开关电源的发展历史 (2) 1.2：开关稳压电源的优点 (2) 1.2.1：内部功率损耗小，转换效率高 (2) 1.2.2：体积小，重量轻 (3) 1.2.3：稳压范围宽 (3) 1.2.4：滤波效率大为提高，滤波电容的容量和体积大为减小 (3) 1.2.5：电路形式灵活多样，选择余地大 (3) 1.3：开关稳压电源的缺点 (3) 1.3.1：开关稳压电源存在着较为严重的开关噪声和干扰 (4) 1.3.2：电路结构复杂，不便于维修 (4) 1.3.3：成本高，可靠性低 (4) 第二章：UC3842的原理及技术参数 2.1：UC3842的工作原理 (5) 2.2：UC3842的引脚及技术参数 (6) 第三章：单端反激开关电源 3.1：单端反激开关电源的原理 (7) 3.2：反激式开关电源设计 (9) 3.2.1：输出直流电压隔离取样反馈外回路 (9) 3.2.2：初级线圈充磁峰值电流取样反馈内回路 (11) 总结 (13) 参考文献 (13)
基于UC3842的单端反激开关电源的设计 摘要 开关电源是一种利用现代电子技术，控制开关晶体管和关断的时间比率，维持稳定输出电压的一种电源，也是一种效率很高的电源变换电路，开关电源一般由脉冲宽度调制（PWM）和MOSFET构成。具有高频率，高功率密度，高可靠性等优点。 本文主要介绍一种以UC3842作为控制核心，根据UC3842的应用特点，设计了一种基于UC3842为控制芯片，实现输出电压可调的开关稳压电源电路。 关键词：开关电源脉冲宽度调制 UC3842
电力电子技术试题
第 1 章 电力电子器件 1.电力电子器件一般工作在__开关__状态。 5.电力二极管的工作特性可概括为_承受正向电压导通，承受反相电压截止_。 6.电力二极管的主要类型有_普通二极管_、_快恢复二极管_、 _肖特基二极管_。 8.晶闸管的基本工作特性可概括为 __正向电压门极有触发则导通、反向电压则截止__ 。 18.在如下器件：电力二极管（Power Diode）、晶闸管（SCR）、门极可关断晶闸管（GTO）、电力晶体管（GTR）、电力场效应管（电力 MOSFET）、绝缘 栅双极型晶体管（IGBT）中，属于不可控器件的是_电力二极管__，属于半控型器件的是__晶闸管_，属于全控型器件的是_ GTO 、GTR 、电力 MOSFET 、 IGBT _；属于单极型电力电子器件的有_电力 MOSFET _，属于双极型器件的有_电力二极管、晶闸管、GTO 、GTR _，属于复合型电力电子器件得有 __ IGBT _；在可控的器件中，容量最大的是_晶闸管_，工作频率最高的是_电力 MOSFET，属于电压驱动的是电力 MOSFET 、IGBT _，属于电流驱动的是_晶闸管、
GTO 、GTR _。2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是
绝缘栅双极晶体管的图形符号是
；电力晶体管的图形符号是
；
第 2 章 整流电路 1.电阻负载的特点是_电压和电流成正比且波形相同_，在单相半波可控整流电阻性负载电路中，晶闸管控制角 α 的最大移相范围是_0-180O_。 2.阻感负载的特点是_流过电感的电流不能突变，在单相半波可控整流带阻感负载并联续流二极管的电路中，晶闸管控制角 α 的最大移相范围是__0-180O
_ ，其承受的最大正反向电压均为_ 2U2 __，续流二极管承受的最大反向电压为__ 2U2 _（设 U2 为相电压有效值）。
3.单相桥式全控整流电路中，带纯电阻负载时，α 角移相范围为__0-180O _，单个晶闸管所承受的最大正向电压和反向电压分别为__ 2U2 2 和_ 2U2 ；
带阻感负载时，α 角移相范围为_0-90O _，单个晶闸管所承受的最大正向电压和反向电压分别为__ 2U2 _和__ 2U2 _；带反电动势负载时，欲使电阻上的电
流不出现断续现象，可在主电路中直流输出侧串联一个_平波电抗器_。
5.电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压 UFm 等于__ 2U2 _，晶闸管控制角 α 的最大移相范围是_0-150o_，使负载电流连
续的条件为__ 30o __(U2 为相电压有效值)。
6.三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差_120o _，当它带阻感负载时， 的移相范围为__0-90o _。 7.三相桥式全控整流电路带电阻负载工作中，共阴极组中处于通态的晶闸管对应的是_最高__的相电压，而共阳极组中处于导通的晶闸管对应的是_最低_
的相电压；这种电路
角的移相范围是_0-120o _，ud 波形连续的条件是_ 60o _。
8.对于三相半波可控整流电路，换相重迭角的影响，将使用输出电压平均值__下降_。
11.实际工作中，整流电路输出的电压是周期性的非正弦函数，当
从 0°～90°变化时，整流输出的电压 ud 的谐波幅值随
的增大而 _增大_，
当
从 90°～180°变化时，整流输出的电压 ud 的谐波幅值随
的增大而_减小_。
12. 逆 变 电 路 中 ， 当 交 流 侧 和 电 网 连 结 时 ， 这 种 电 路 称 为 _ 有 源 逆 变 _ ， 欲 实 现 有 源 逆 变 ， 只 能 采 用 __ 全 控 _ 电 路 ； 对 于 单 相 全 波 电 路 ， 当 控制 角
0<
<
时，电路工作在__整流_状态；
时，电路工作在__逆变_状态。
13.在整流电路中，能够实现有源逆变的有_单相全波_、_三相桥式整流电路_等（可控整流电路均可），其工作在有源逆变状态的条件是_有直流电动势，
其极性和晶闸管导通方向一致，其值大于变流器直流侧平均电压_和__晶闸管的控制角 a > 90O，使输出平均电压 Ud 为负值_。 第 3 章 直流斩波电路
1.直流斩波电路完成得是直流到_直流_的变换。
2.直流斩波电路中最基本的两种电路是_降压斩波电路 和_升压斩波电路_。
3.斩波电路有三种控制方式：_脉冲宽度调制（PWM）_、_频率调制_和_（ton 和 T 都可调，改变占空比）混合型。
6.CuK 斩波电路电压的输入输出关系相同的有__升压斩波电路___、__Sepic 斩波电路_和__Zeta 斩波电路__。
7.Sepic 斩波电路和 Zeta 斩波电路具有相同的输入输出关系，所不同的是：_ Sepic 斩波电路_的电源电流和负载电流均连续，_ Zeta 斩波电路_的输入、输
出电流均是断续的，但两种电路输出的电压都为__正_极性的 。
8.斩波电路用于拖动直流电动机时，降压斩波电路能使电动机工作于第__1__象限，升压斩波电路能使电动机工作于第__2__象限，_电流可逆斩波电路能
编辑版 word

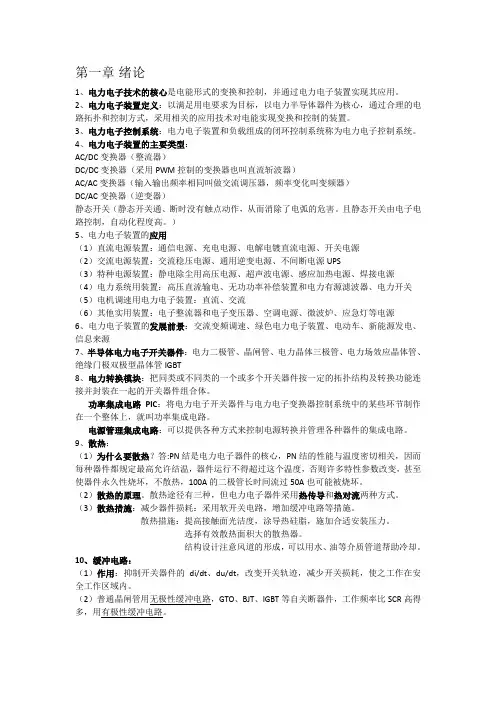

概念部分（小题） 1、电力电子装置的主要类型：AC/DC、DC/DC、DC/AC、AC/AC、静态开关 通信电源交流稳压电源 充电电源通用逆变电源 3、直流电源装置电解电镀直流电源交流电源装置不间断UPS电源 开关电源 4、缓冲电路的主要作用：抑制开关器件的di/dt 、du/dt，改变开关轨迹，减少开关损耗 ，使之工作在安全工作区内。 5、常用耗能式缓冲电路：无极性、有极性、复合型注：p14电路模型区分。 6、过电流保护方法：（1）利用参数状态识别对单个期间进行自适保护 （2）利用常规方法进行最终保护。 7、为防止桥臂中两个开关器件直通，通常对两个开关器件的驱动信号进行互锁并设置死区 8、缓冲电路类型（判断或者填空） 无源功率因数校正（在电源输入端加入低频大电感） 9、功率因数校正有源滤波器无功谐波补偿 有源功率因数校正 功率因数校正电路(单项有源校正装置主要是 boost，可分为不连续电流模式和连续电流模式) 10、UPS典型结构：稳压器整流器逆变器转换开关 UPS主要分类：后备式、双变换在线式、在线互动式、双变换电压补偿在线式（delta 变换式） 其中：后备式是以市电供电为主的UPS，一般后备式UPS功率多在2kV A以下。其工作原理图见书P95图4.2 双变换在线式是以逆变器为主的工作方式，原理图书P95图4.3 11此外，在相同开关频率下，单极性的波动频率较双极性波提高一倍。 13、无源的功率因数校正是在输入端加电容电感进行被动补偿这是一种预补偿 有源的是主动补偿比如我们讲的Boost功率因数校正器 14、逆变类型：全桥半桥推挽 15、开关电源结构， 16、功率因数校正概念， 17、逆变器结构， 18、感应加热电源 （这些有的没有写出答案的大家自己对着书看一下啊，要断电了，来不及找了）
