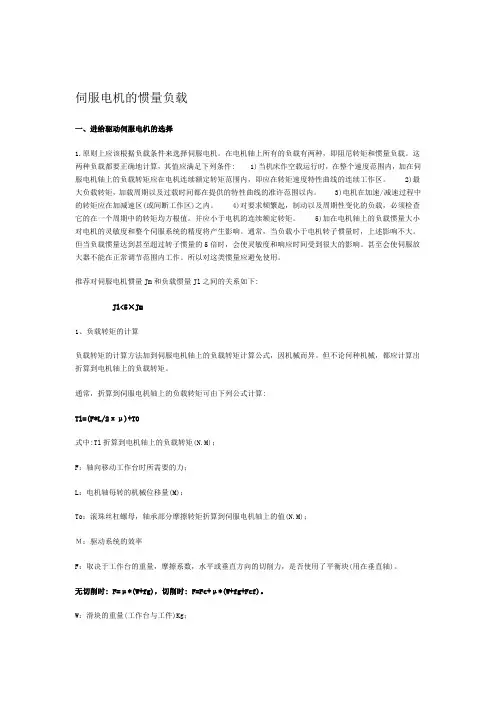

伺服电机的惯量负载
一、进给驱动伺服电机的选择
1.原则上应该根据负载条件来选择伺服电机。在电机轴上所有的负载有两种，即阻尼转矩和惯量负载。这两种负载都要正确地计算，其值应满足下列条件: 1)当机床作空载运行时，在整个速度范围内，加在伺服电机轴上的负载转矩应在电机连续额定转矩范围内，即应在转矩速度特性曲线的连续工作区。2)最大负载转矩，加载周期以及过载时间都在提供的特性曲线的准许范围以内。3)电机在加速/减速过程中的转矩应在加减速区(或间断工作区)之内。4)对要求频繁起，制动以及周期性变化的负载，必须检查它的在一个周期中的转矩均方根值。并应小于电机的连续额定转矩。5)加在电机轴上的负载惯量大小对电机的灵敏度和整个伺服系统的精度将产生影响。通常，当负载小于电机转子惯量时，上述影响不大。但当负载惯量达到甚至超过转子惯量的5倍时，会使灵敏度和响应时间受到很大的影响。甚至会使伺服放大器不能在正常调节范围内工作。所以对这类惯量应避免使用。
推荐对伺服电机惯量Jm和负载惯量Jl之间的关系如下:
Jl<5×Jm
1、负载转矩的计算
负载转矩的计算方法加到伺服电机轴上的负载转矩计算公式，因机械而异。但不论何种机械，都应计算出折算到电机轴上的负载转矩。
通常，折算到伺服电机轴上的负载转矩可由下列公式计算:
Tl=(F*L/2πμ)+T0
式中:Tl折算到电机轴上的负载转矩；
F：轴向移动工作台时所需要的力；
L：电机轴每转的机械位移量(M)；
To：滚珠丝杠螺母，轴承部分摩擦转矩折算到伺服电机轴上的值；
Μ：驱动系统的效率
F：取决于工作台的重量，摩擦系数，水平或垂直方向的切削力，是否使用了平衡块(用在垂直轴)。
无切削时: F=μ*(W+fg)，切削时: F=Fc+μ*(W+fg+Fcf)。
W：滑块的重量(工作台与工件)Kg；
Μ：摩擦系数；
Fc：切削力的反作用力；
Fg：用镶条固紧力；
Fcf：由于切削力靠在滑块表面作用在工作台上的力(kg)即工作台压向导轨的正向压力。计算转矩时下列几点应特别注意：
(a)由于镶条产生的摩擦转矩必须充分地考虑。通常，仅仅从滑块的重量和摩擦系数来计算的转矩很小的。请特别注意由于镶条加紧以及滑块表面的精度误差所产生的力矩。
(b)由于轴承，螺母的预加载，以及丝杠的预紧力滚珠接触面的摩擦等所产生的转矩均不能忽略。尤其是小型轻重量的设备。这样的转矩回应影响整个转矩。所以要特别注意。
(c)切削力的反作用力会使工作台的摩擦增加，以此承受切削反作用力的点与承受驱动力的点通常是分离的。如图所示，在承受大的切削反作用力的瞬间，滑块表面的负载也增加。当计算切削期间的转矩时，由于这一载荷而引起的摩擦转矩的增加应给予考虑。
(d)摩擦转矩受进给速率的影响很大，必须研究测量因速度工作台支撑物(滑块，滚珠，压力)，滑块表面材料及润滑条件的改变而引起的摩擦的变化。已得出正确的数值。
(e)通常，即使在同一台的机械上，随调整条件，周围温度，或润滑条件等因素而变化。当计算负载转矩时，请尽量借助测量同种机械上而积累的参数，来得到正确的数据。
2.负载惯量的计算。
由电机驱动的所有运动部件，无论旋转运动的部件，还是直线运动的部件，都成为电机的负载惯量。电机轴上的负载总惯量可以通过计算各个被驱动的部件的惯量，并按一定的规律将其相加得到。
1)圆柱体惯量如滚珠丝杠，齿轮等围绕其中心轴旋转时的惯量可按下面公式计算: J=(πγ
/32)*D4L(kg cm2) 如机构为钢材，则可按下面公式计算: J=*10-6)*D4L(kg cm2) 式中: γ材料的密度(kg/cm2) D圆柱体的直经(cm) L圆柱体的长度(cm)
2)轴向移动物体的惯量工件，工作台等轴向移动物体的惯量，可由下面公式得出: J=W*(L/2π)2 (kg cm2) 式中: W直线移动物体的重量(kg) L电机每转在直线方向移动的距离(cm)
3)圆柱体围绕中心运动时的惯量如图所示: 圆柱体围绕中心运动时的惯量属于这种情况的例子:如大直经的齿轮，为了减少惯量，往往在圆盘上挖出分布均匀的孔这时的惯量可以这样计算:
J=Jo+W*R2(kg cm2) 式中:Jo为圆柱体围绕其中心线旋转时的惯量(kgcm2) W圆柱体的重量(kg) R旋转半径(cm)
4)相对电机轴机械变速的惯量计算将上图所示的负载惯量Jo折算到电机轴上的计算方法如下:
J=(N1/N2)2Jo 式中:N1 N2为齿轮的齿数
3.电机加速或减速时的转矩
电机加速或减速时的转矩
1)按线性加减速时加速转矩计算如下: Ta=(2πVm/60*104) *1/ta(Jm+JL)(1-e-ks。ta)
Vr=Vm{1-1/(1-e-ksta) Ta加速转矩 Vm快速移动时的电机转速(r/min) Ta加速时间(sec) Jm电机惯量 JL负载惯量 Vr加速转矩开始减少的点 Ks伺服系统位置环增益(sec-1)
电机按指数曲线加速时的加速转矩曲线此时，速度为零的转矩To可由下面公式给出: To==(2πVm/60*104) *1/te(Jm+JL) Te指数曲线加减速时间常数
2)当输入阶段性速度指令时。这时的加速转矩Ta相当于To，可由下面公式求得(ts=ks)，
Ta==(2πVm/60*104)*1/ts(Jm+JL)。
3.工作机械频繁启动，制动时所需转矩。
当工作机械作频繁启动，制动时，必须检查电机是否过热，为此需计算在一个周期内电机转矩的均方根值，并且应使此均方根值小于电机的连续转矩。
电机的均方根值:
Trms=√[(Ta+Tf)2t1+Tf2t2+(Ta-Tf)2t1+To2t3]/T周
式中: Ta加速转矩 Tf摩擦转矩 To在停止期间的转矩(N。M) t1t2t3t周所知的时间。t1t2t3t周所知的时间示意图
4.负载周期性变化的转矩计算
也需要计算出一个周期中的转矩均方根值Trms。且该值小于额定转矩。这样电机才不会过热，正常工作。
负载惯量与电机的响应和快速移动ACC/DEC时间息息相关。带大惯量负载时，当速度指令变化时，电机需较长的时间才能到达这一速度，当二轴同步插补进行圆弧高速切削时大惯量的负载产生的误差会比小惯量的大一些。
通常，当负载惯量小于电机惯量时上述提及的问题一般不会发生。如果高于5倍马达转子惯量，一般伺服会出现不良反应，像高速激光切割机床，在设计时就要考虑负载惯量低于电机转子惯量。
伺服的响应频率，另外一个称呼叫带宽频率。确定方法：施加一定频幅的正弦信号，慢慢提升正弦信号的频率，当实际震幅衰减到-3分贝（相当于只有命令振幅的70%）时的频率，这样频率范围就叫带宽。带宽由系统采样，运算周期，负载一整个环路的综合特性决定。相应频率/带宽反应了系统对于命令的响应能力，带宽越高快速性（刚性）越好。对于伺服而言：电流环，和速度环带宽比较重要。 PID的调整影响响应频率（带宽）。电流环，只和驱动器和马达特性相关，电流环PID一般会固化在驱动器里，基本不用用户调整。速度环，带宽是在电流环的基础上，加上外部负载和传递刚度决定。速度环的带宽越高，系统的响应性越好，刚性高，可以做高速响应，运行平稳，跟随偏差小。速度环的好坏直接影响马达的运转，原地高频振动，运动中一抖一抖都是速度环不好，这个时候的响应频率也非常低。
因为速度环受外部负载和传递刚性影响大，所以速度环PID经常需要调整。
伺服电机的惯量负载 一、进给驱动伺服电机的选择 1.原则上应该根据负载条件来选择伺服电机。在电机轴上所有的负载有两种，即阻尼转矩和惯量负载。这两种负载都要正确地计算，其值应满足下列条件: 1)当机床作空载运行时，在整个速度范围内，加在伺服电机轴上的负载转矩应在电机连续额定转矩范围内，即应在转矩速度特性曲线的连续工作区。2)最大负载转矩，加载周期以及过载时间都在提供的特性曲线的准许范围以内。3)电机在加速/减速过程中的转矩应在加减速区(或间断工作区)之内。4)对要求频繁起，制动以及周期性变化的负载，必须检查它的在一个周期中的转矩均方根值。并应小于电机的连续额定转矩。5)加在电机轴上的负载惯量大小对电机的灵敏度和整个伺服系统的精度将产生影响。通常，当负载小于电机转子惯量时，上述影响不大。但当负载惯量达到甚至超过转子惯量的5倍时，会使灵敏度和响应时间受到很大的影响。甚至会使伺服放大器不能在正常调节范围内工作。所以对这类惯量应避免使用。 推荐对伺服电机惯量Jm和负载惯量Jl之间的关系如下: Jl<5×Jm 1、负载转矩的计算 负载转矩的计算方法加到伺服电机轴上的负载转矩计算公式，因机械而异。但不论何种机械，都应计算出折算到电机轴上的负载转矩。 通常，折算到伺服电机轴上的负载转矩可由下列公式计算: Tl=(F*L/2πμ)+T0 式中:Tl折算到电机轴上的负载转矩； F：轴向移动工作台时所需要的力； L：电机轴每转的机械位移量(M)； To：滚珠丝杠螺母，轴承部分摩擦转矩折算到伺服电机轴上的值； Μ：驱动系统的效率 F：取决于工作台的重量，摩擦系数，水平或垂直方向的切削力，是否使用了平衡块(用在垂直轴)。 无切削时: F=μ*(W+fg)，切削时: F=Fc+μ*(W+fg+Fcf)。 W：滑块的重量(工作台与工件)Kg；
伺服电机惯量问题 在伺服系统选型及调试中，常会碰到惯量问题。其具体表现为： 在伺服系统选型时，除考虑电机的扭矩和额定速度等等因素外，我们还需要先计算得知机械系统换算到电机轴的惯量，再根据机械的实际动作要求及加工件质量要求来具体选择具有合适惯量大小的电机；在调试时，正确设定惯量比参数是充分发挥机械及伺服系统最佳效能的前提。此点在要求高速高精度的系统上表现尤为突出，这样，就有了惯量匹配的问题。 一、什么是“惯量匹配”？ 1、根据牛顿第二定律：“进给系统所需力矩T = 系统传动惯量 J ×角加速度θ角”。加速度θ影响系统的动态特性，θ越小， 则由控制器发出指令到系统执行完毕的时间越长，系统反应 越慢。如果θ变化，则系统反应将忽快忽慢，影响加工精度。 由于马达选定后最大输出T值不变，如果希望θ的变化小， 则J应该尽量小。 2、进给轴的总惯量“J＝伺服电机的旋转惯性动量JM ＋电机轴 换算的负载惯性动量JL。负载惯量JL由（以平面金切机床为 例）工作台及上面装的夹具和工件、螺杆、联轴器等直线和
旋转运动件的惯量折合到马达轴上的惯量组成。 JM为伺服电 机转子惯量，伺服电机选定后，此值就为定值，而JL则随工 件等负载改变而变化。如果希望J变化率小些，则最好使JL 所占比例小些。这就是通俗意义上的“惯量匹配”。 二、“惯量匹配”如何确定？ 传动惯量对伺服系统的精度，稳定性，动态响应都有影响。惯量大，系统的机械常数大，响应慢，会使系统的固有频率下降，容易产生谐振，因而限制了伺服带宽，影响了伺服精度和响应速度，惯量的适当增大只有在改善低速爬行时有利，因此，机械设计时在不影响系统刚度的条件下，应尽量减小惯量。 衡量机械系统的动态特性时，惯量越小，系统的动态特性反应越好；惯量越大，马达的负载也就越大，越难控制，但机械系统的惯量需和马达惯量相匹配才行。不同的机构，对惯量匹配原则有不同的选择，且有不同的作用表现。不同的机构动作及加工质量要求对JL与JM 大小关系有不同的要求，但大多要求JL与JM的比值小于十以内。一句话，惯性匹配的确定需要根据机械的工艺特点及加工质量要求来确定。对于基础金属切削机床，对于伺服电机来说，一般负载惯量建议应小于电机惯量的5倍。 惯量匹配对于电机选型很重要的，同样功率的电机，有些品牌有分轻惯量，中惯量，或大惯量。其实负载惯量最好还是用公式计算出来。常见的形体惯量计算公式在以前学的书里都有现成的（可以去查机械
一、计算折合到电机上的负载转矩的方法如下： 1、水平直线运动轴： 9.8*μ·W·P B T L=2π·R·η（N·M） 式P B：滚珠丝杆螺距（m） μ：摩擦系数 η：传动系数的效率 1/R：减速比 W:工作台及工件重量（KG） 2、垂直直线运动轴： 9.8*（W-W C）P B T L=2π·R·η（N·M） 式W C：配重块重量（KG） 3、旋转轴运动： T1 TL=R·η（N·M） 式T1：负载转矩（N·M） 二：负载惯量计算 与负载转矩不同的是，只通过计算即可得到负载惯量的准确数值。不管是直线运动还是旋转运动，对所有由电机驱动的运动部件的惯量分别计算，并按照规则相加即可得到负载惯量。由以下基本公式就能得到几乎所有情况下的负载惯量。 1、柱体的惯量 D(cm） L（cm） 由下式计算有中心轴的圆柱体的惯量。如滚珠丝杆，齿轮等。 4L（kg·cm·sec2）或πγ·L·D4（KG·M2） πγD J K=32*980J K=32 式γ：密度（KG/CM3）铁：γ〧7.87*10 -3KG/CM3=7.87*103KG/M3 铝：γ〧2.70*10 -3KG/CM3=2.70*103KG/M3 JK：惯量（KG·CM·SEC 2）（KG·M2）
D：圆柱体直径（CM）·（M）
L：圆柱体长度（CM）·（M） 2、运动体的惯量 用下式计算诸如工作台、工件等部件的惯量 WPB2 J L1=9802π（KG·CM·SEC 2） PB2 2 =W2π（KG·M） 式中：W：直线运动体的重量（KG） PB：以直线方向电机每转移动量（cm）或（m） 3、有变速机构时折算到电机轴上的惯量 1、 Z2 JJO 电机 Z1 KG·CN：齿轮齿数 2 Z1 22 JL1=Z2*J0（KG·CM·SEC）（KG·M ） 三、运转功率及加速功率计算 在电机选用中，除惯量、转矩之外，另一个注意事项即是电机功率计算。一般可按下式求得。 1、转功率计算 2π·Nm·T L P0=60（W） 式中：P0：运转功率（W） Nm：电机运行速度（rpm） TL：负载转矩（N·M） 2、速功率计算 2 2π·NmJL Pa=60Ta 式Pa：加速功率（W）
惯量匹配和最佳传动比 1 功率变化率 伺服电机的基本功能就是将输入的电功率快速的转换为机械功率输出。功率转换的越快，伺服电机的快速性越好。功率转换的快速性用功率变化率（dP/dt）来衡量： P=T·ω T=J·dω/dt dP/dt=d(T·ω)/dt=T·dω/dt=T·T/J dP/dt=T2/J 伺服电机以峰值转矩Tp进行加/减速运动时的功率变化率最大： (dP/dt)max=Tp2/Jm 通常用理想空载时伺服电机的功率变化率来衡量伺服电机的快速性。 衡量伺服电机快速性的性能指标还有： 转矩/惯量比：Tp/Jm= dω/dt 最大理论加速度：（dω/dt）max= Tp/Jm 这些指标都是单一衡量伺服电机加速性能的指标。 2 惯量匹配 伺服系统要求伺服电机能快速跟踪指令的变化。对一个定位运动而言，就是要求以最短的时间到达目标位置。换一种说法，就是在直接驱动负载的定位过程中，负载以最大的功率变化率将输入功率转换为输出功率。 伺服电机驱动惯性负载J L的加速度、加速转矩计算如下： 负载的加速度（系统加速度）：dω/dt=Tp/(Jm+J L) 负载的加速转矩：T L= J L·dω/dt= J L·Tp/(Jm+J L) 负载的功率变化率为： dP L/dt=T L2/J L dP L/dt= J L2·Tp2/(Jm+J L)2/J L = J L·Tp2/(Jm+J L)2 从式中可以看出： J L远大于Jm时：dP L/dt= Tp2/J L，负载惯量越大，负载的功率变化率越小。 J L远小于Jm时：dP L/dt= J L·Tp2/Jm，负载惯量越大，负载的功率变化率越小。 负载惯量J L相对电机惯量Jm变化时，负载的功率变化率存在一个最大值。 根据极值定理，对应dP L/dt极值的J L值为使d(dP L/dt)/d(J L) = 0的值。 d(dP L/dt)/d(J L)= d(J L·Tp2/(Jm+J L)2)/d(J L) 利用复合微分法则对(dP L/dt)求导： 设v = (Jm+J L)2 u = Tp2·J L dP L/dt = u/v d(u/v)/d(J L) = [v·du/d(J L)-u·dv/d(J L)]/v2 d(dP L/dt)/d(J L) = {(Jm+J L)2·d(Tp2·J L)/d(J L)-d[(Jm+J L)2]/d(J L)·Tp2·J L}/(Jm+J L)4 d(dP L/dt)/d(J L)=Tp2·[(Jm+J L)2-2(Jm+J L)·J L]/(Jm+J L)4 令d(dP L/dt)/d(J L)=0，则 (Jm+J L)2-2(Jm+J L)·J L=0 (Jm+J L)2-2(Jm+J L)·J L=Jm2+2JmJ L+J L2-2JmJ L-2J L2 =Jm2-J L2

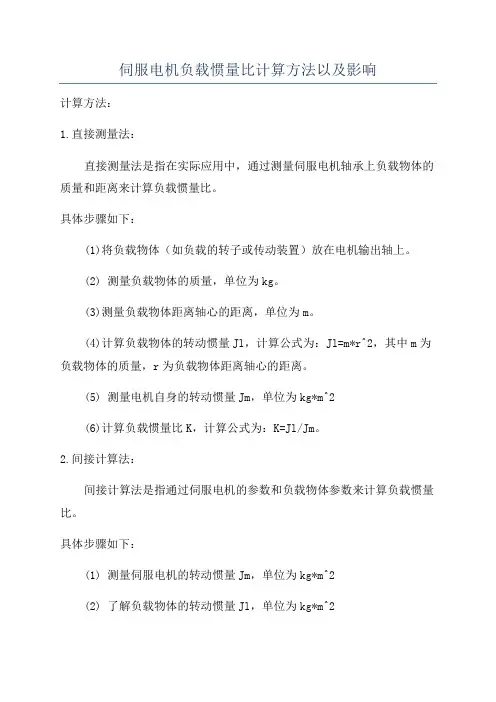

伺服电机负载惯量比计算方法以及影响 惯量就是刚体绕轴转动的惯性的度量，转动惯量是表征刚体转动惯性大小的物理量。它与刚体的质量、质量相对于转轴的分布有关。（刚体是指理想状态下的不会有任何变化的物体），选择的时候遇到电机惯量，也是伺服电机的一项重要指标。它指的是伺服电机转子本身的惯量，对于电机的加减速来说相当重要。如果不能很好的匹配惯量，电机的动作会很不平稳。 负载惯量的计算由电机驱动的所有运动部件，无论旋转运动的部件，还是直线运动的部件，都成为电机的负载惯量。电机轴上的负载总惯量可以通过计算各个被驱动的部件的惯量，并按一定的规律将其相加得到。 1）圆柱体惯量如滚珠丝杠，齿轮等围绕其中心轴旋转时的惯量可按下面公式计算： J=（πγ/32）*D4L（kg cm2） 如机构为钢材，则可按下面公式计算： J=（0.78*10-6）*D4L（kg cm2） 式中：γ材料的密度（kg/cm2）D圆柱体的直经（cm）L圆柱体的长度（cm） 2）轴向移动物体的惯量工件，工作台等轴向移动物体的惯量，可由下面公式得出： J=W*（L/2π）2 （kg cm2） 式中：W直线移动物体的重量（kg）L电机每转在直线方向移动的距离（cm） 3）圆柱体围绕中心运动时的惯量：圆柱体围绕中心运动时的惯量属于这种情况的例子：如大直经的齿轮，为了减少惯量，往往在圆盘上挖出分布均匀的孔这时的惯量可以这样计算： J=Jo+W*R2（kg cm2） 式中：Jo为圆柱体围绕其中心线旋转时的惯量（kgcm2）W圆柱体的重量（kg）R旋转半径（cm） 4）相对电机轴机械变速的惯量计算将上图所示的负载惯量Jo折算到电机轴上的计算方法如下：
