物理学院2011级光学专业研究生 《光电子学与光子学原理及应用》考题 1．简答题 1.1 受抑全内反射有什么特点？ (5分) 1.2 解释下图中的现象。(5分) 1.3 本征半导体、n 型半导体和p 型半导体的Fermi 能级以什么特点？? (5分) 1.4 下图是一个LD 的输出谱，解释三个谱变化的物理含义。 (5分) 1.5 下面的雪崩光电二极管中有什么特点？吸收和倍增发生在什么区域? (5分) 2．计算题 2.1 假设一个光源辐射的频率谱有一个中心频率ν0和谱宽?ν。以波长来衡量， 这个频率谱有一个中心波长λ0和谱宽?λ。显然，λ0 = c/ν0。因为?λ << λ0、?ν << ν0，利用λ = c/ν，证明：谱宽?λ和相干长度l c 满足： c 2000λννλνλ?=?=?，λλ?=?=20t c l c
对于He-Ne 激光器，λ0 = 632.8nm ，?ν ≈1.5GHz ，计算?λ。(15分) 2.2 一个介质平板波导中间薄层是一个厚度为0.2μm 的GaAs ，它夹在两个AlGaAs 层之间。GaAs 和AlGaAs 的折射率分别为 3.66和3.40。假设折射率随波长变化不是很大。截止波长是多少？(大于截止波长时波导中只能传播单模)。如果波长为870nm 的辐射(对应于带隙辐射)在GaAs 层传播，消逝波向AlGaAs 层的贯穿深度是多少？这个辐射的模场直径是多少？(15分) 2.3 内量子效率ηint 给出在正向偏置下电子空穴复合中辐射复合并引起光子发射的比例。非辐射跃迁中，电子和空穴通过复合中心复合并发射声子。由定义， nr r r int 111)(τττη+=+=非辐射复合速率辐射复合速率总复合速率辐射复合速率 τr 是少数载流子在辐射复合前的平均寿命，τnr 是少数载流子通过复合中心复合前的平均寿命。 总电流I 是由总复合速率决定的，而每秒发射的光子数(Φph )是由辐射复合速率决定的。所以，内量子效率ηint 又可以写为： e I h P e I //op(int)ph int νη=Φ==每秒损失的总载流子每秒发射的光子 其中，P op(int)是内部产生的光功率(还没有出腔外)。 对一个在850nm 发射的特定的AlGaAs LED ，τr =50ns ，τnr =100ns 。在100mA 的电流下，内部产生的光功率是多少？(15分) 2.4 一个InGaAsP-InP 激光二极管的光学腔长为200μm ，峰值辐射在1550nm 处，InGaAsP 的折射率为4。假设光学增益带宽不依赖于泵浦电流并取为2nm 。问： （1）对应于峰值辐射的模数是多少？ （2）腔模之间的间隔是多少？ （3）在这个腔中有多少模式？ （4）这个光学腔两端（InGaAsP 的晶面）的反射系数和反射率是多少？(15分) 2.5 一个商用的InGaAs pin 光电二极管的响应度曲线如下图。它的暗电流为5nA 。 (1) 在1.55μm 波长下，导致二倍暗电流的光电流的光功率是多少？在1.55μm 处，光电探测器的量子效率是多少？ (2) 在1.3μm 波长下，如果入射光功率相同，光电流是多少？在1.3μm 处，光电探测器的量子效率是多少？ (15分)
光电子学与光学
光电子学与光学 一、项目定义 项目名称：光电子学与光学 项目所属领域：基础产业和高新技术及基础科学 涉及的主要学科：微电子学与固体电子学（国家重点学科）、光学、通信与信息系统 项目主要研究方向： ●新型光电子材料、器件及其集成技术 ●有机光电子学 ●光波导及光纤器件 ●光电子器件理论研究、CAD设计及信息处理 ●非线性光学材料与系统 二、项目背景 1．项目建设意义 近年来，信息技术的蓬勃发展对人类社会产生了巨大的影响。它不但改变了人们的生活方式，而且确立了以信息产业为核心的现代产业结构。信息技术是一个包含了材料科学、计算机科学、电子科学、光学、信息获取、处理
与传输等多门学科的综合性的技术领域。信息技术对经济建设、国家安全乃至整个国家的发展起着关键性的作用，它是经济发展的“倍增器”和社会进步的“催化剂”，是体现一个国家综合国力和国际竞争力的重要标志。在迄今为止的人类历史上，没有一种技术象信息技术这样能够引起社会如此广泛、深刻的变革，在20世纪末和21世纪前半叶，信息技术乃是社会发展最重要的技术驱动力。 目前，全球信息业飞速发展，要在国际竞争舞台立于不败之地，必须有自主知识产权的技术和产品，必须有具有创新能力的人才队伍，能够创造出具有世界先进水平的研究成果。我国是发展中国家，与经济发达国家相比，在发展高技术、推进产业化过程中，不可避免地会遇到更多的困难和障碍，在发挥优势实现跨越式发展中，必须要以坚强的国家意志为基础，发挥政府导向作用，调动各方面积极性，实行统筹规划，集中资源，以保证信息技术实现跨越式发展。建设一个有自主技术、高度发达的光通信、光存储、光显示等信息产业是至关重要的。 光子已成为信息的重要载体，光电子学与光学作为信息技术的重要组成部分之一，已经越来越引起人们的重视与关注。人们不断地探索着光的本质，研究光子的产生、传输、存储、显示和探测的机理与技术。近年来，随着与化学、材料科学、微电子学、凝聚态物理学、磁学等学科
集成光波导 姜雨萌 12204107 集成光学是关于如何在基片上构造光器件与光网络的学科，与电子集成电路技术相类似。通常，也用集成光电子学与集成光子学来描述这个领域。光子学本身就是光学与电子学相结合产生的学科。集成光学提供将光器件与电器件组合在同一衬底上，以便制造出具有特定功能的系统或子系统知识。集成光器件的尺寸通常在光波长量级，并且具有集成电路的许多优点，如工作稳定、尺寸小以及潜在的低成本。利用集成光学技术，可以设计完整的光发送机、接收机以及中继器，通过光纤实现长距离的光互连。 电磁波主要在中间层传输，其折射率为n1。中间层通常很薄，一般小于一个微米，称为薄膜。薄膜夹在折射率分别为n2和n3的敷层与衬底之间。光线通过内全反射被束缚在中心薄膜中。只有当n2和n3都小于n1时才会发生内全反射。可求得衬底界面上的临界角为 1sin 2n n c =θ, 敷层界面上的临界角可由下式求出1 3sin n n c =θ。
中心薄膜的不均匀性也会使光产生散射从而增加损耗。为了有效地传播光信号，材料的吸收损耗必须很低。对n2=n3的对称结构，我们尤其感兴趣，因为这与光纤的结构很相似。与其类似。光纤由折射率为n1的纤芯以及折射率为n2，包围纤芯的包层组成。n3=1.0的非对称波导也比较重要，这也就是顶部露在空间的集成光路结构。这种情况下，n2是衬底的折射率。 中心薄膜的场是平面波，按角度θ向上传播，另一个以相同角度向下传播。这些波的传播因子可写成k=10n k ,其中，0k 是自由空间的传播因 子。 若被导波的净传播方向是在水平方向上。传播因子在这个方向上的分量为θθβsin sin 10n k k ==，通常称之为纵向传播因子。 折射率的定义是光在自由空间的速度与其在无界介质中的速度的比值。等效折射率eff n 等于自由空间中的光速度与波导中的相速度之比， 也就是ωβ/c n eff =。
光从一个更稠密介质n1和一个不太致密的介质N2之间的边界处的全内反射是伴随着在边界附近的介质2的渐逝波传播。发现这一波的函数形式，并与距离的讨论如何将其因人而异进入介质2。其具有的Y衰减为振幅。注意，被忽略，因为它意味着光波在介质2的振幅，因此强度的增长。这里考虑的行波的一部分，这是在z波矢，即，沿边界。从而渐逝波在z 传播。此外，这意味着该传输系数。必须是这是一个实数，并且是相变所指示的复数。注意，不，但是，改变传播沿z和沿y中的渗透的一般表现。 B 强度，反射率，透射率 它是经常需要计算的反射波和透射波的强度或照度当光在指数n1的介质行进，入射在一个边界，在那里的折射率变化到n2。在某些情况下，我们简单地在垂直入射那里是在折射率的变化感兴趣的.. 对于光波行进机智速度v与相对介电常数ε的介质时，光强度L是在电场振幅e作为定义的。 这里表示在每单位体积的场的能量。当由速度v乘以它给在该能量通过一个单位面积传输的速率。反射率R的措施，以使入射光和反射光的强度可以单独用于电场分量平行和垂直于入射面被定义。虽然反射系数可以是复数，可以表示相位变化，反射率是一定表示强度变化的实数。复数幅度限定在其产品而言，其复数共轭。由于玻璃介质具有大约1.5的折射率，这意味着通常在空气- 玻璃表面上的入射辐射的4％被反射回透射吨涉及发射波到以类似的方式对反射入射波的强度。我们必须，但是，考虑到透射波是在一个不同的媒介，也是其相对于边界方向与入射波的不同折射。对于垂直入射时，入射光和透射光束是正常和透射率被定义.光的部分反射和透射部分必须经过叠加。 例：疏介质反射光的（内部反射） 光的光线是行驶在折射率为n1的玻璃介质=1.45变为事件折射率n2=1.43的密度较小的玻璃介质。假定光线的自由空间波长为1微米。 A 一个我应该为TIR最小入射角是什么？ B 什么是当a =85，反射波的相位变化- 90？ 考虑光在法向入射上的折射率1.5与空气的折射率1的玻璃介质之间的边界处的反射。 A：如果光从旅行的玻璃，什么是反射系数和相对于入射光的反射光的强度？ B：如果光从玻璃行进到空气中，什么是反射系数和相对于入射光的反射光的强度？ C：什么是在一个以上的外部反射偏振角？你会怎么做一个宝丽来设备，基于偏振角偏振的光？ 如果我们从玻璃板上反射光，保持入射角在56.3（我们可以使用反射光将与电场分量垂直于入射面偏振。的透射光将在该领域更大入射平面上，也就是说，这将是部分偏振光。通过使用堆栈玻璃板1可以增加透射光的偏振（这种类型的桩的感光板的偏振片的是在1812年发明了多米尼克fjarago） 当光入射在半导体的表面上，就变成部分地反射。局部反射是在太阳能电池，其中透射光能
国际光学与光子学会SPIE简介 SPIE成立于1955年，致力于推动以光为基础的技术，服务了超过170个国家。SPIE 每年组织或赞助近25个大型技术论坛、展览以及培训项目，范围遍及北美、欧洲、亚洲及澳洲。 1957年，出版了第一期SPIE报刊，举办了第一届国家技术研讨会。 1960年，SPIE报刊刊登了第一组技术论文。 1963年，SPIE举办了第一届研讨班形式的会议并出版了第一批会议记录。 1973年，总部从Redondo Beach迁往加州的Palos V erdes。 1975年，协会收入达到50万美元，实现了财政自给。 1977年，成立了协会金牌奖。总部迁往华盛顿Bellingham。 1995年，举办了成立40周年庆典。合作赞助了在西安举办的国际传感器应用与电子器件展览会。 2000年，SPIE会员Zhores I. Alferov因在半导体异质结构和高速光电子学方面的贡献获得诺物理学奖。 2003年，SPIE数字图书馆启动，提供了期刊和会议纪要的七万篇文献。 现在的光学和光电子学大都围绕信息光学展开研究。在集成光信息处理方面，有光计算、光学互连、衍射光学等前沿领域；在成像方面，较热门的技术有光学计算机断层成像和三维共焦成像系统；在光学传感器方面，人们越来越关注三维传感技术；新一代的全息术和光学信息处理技术也亟待开发。同时，信息光学的材料和装置也成为了热门领域。更加偏向应用领域的还有人机接口与显示技术。当然还有很多基础理论问题，如非线性光学、超快光学现象、散射、位相共轭等。 Statement of Purpose SPIE is an international society advancing an interdisciplinary approach to the science and application of light. About the Society SPIE is the international society for optics and photonics founded in 1955 to advance light-based technologies. Serving approximately 180,000 constituents from more than 170 countries, the Society advances emerging technologies through interdisciplinary information exchange, continuing education, publications, patent precedent, and career and professional growth. SPIE annually organizes and sponsors approximately 25 major technical forums, exhibitions, and education programs in North America, Europe, Asia, and the South Pacific. In 2010, the Society provided more than $2.3 million in support of scholarships, grants, and other education programs around the world.
光电子学与光学 一、项目定义 项目名称：光电子学与光学 项目所属领域：基础产业和高新技术及基础科学 涉及的主要学科：微电子学与固体电子学（国家重点 学科）、光学、通信与信息系统 项目主要研究方向： ?新型光电子材料、器件及其集成技术 ?有机光电子学 ?光波导及光纤器件 ?光电子器件理论研究、CAD设计及信息处理 ?非线性光学材料与系统 二、项目背景 1.项目建设意义 近年来，信息技术的蓬勃发展对人类社会产生了巨 大的影响。它不但改变了人们的生活方式，而且确立了以信息产业 40
为核心的现代产业结构。信息技术是一个包含了材料科学、计算机科学、电子科学、光学、信息获取、处 41
吉林大学“十五” “ 211工程”重点学科建设项目论证报告 理与传输等多门学科的综合性的技术领域。信息技术对经 济建设、国家安全乃至整个国家的发展起着关键性的作用，它是经济发展的倍增器”和社会进步的催化剂”，是体现一个国家综合国力和国际竞争力的重要标志。在迄今为止的人类历史上，没有一种技术象信息技术这样能够引起社会如此广泛、深刻的变革，在20世纪末和21世纪前 半叶，信息技术乃是社会发展最重要的技术驱动力。 目前，全球信息业飞速发展，要在国际竞争舞台立于不败之地，必须有自主知识产权的技术和产品，必须有具有创新能力的人才队伍，能够创造出具有世界先进水平的 研究成果。我国是发展中国家，与经济发达国家相比，在发展高技术、推进产业化过程中，不可避免地会遇到更多的困难和障碍，在发挥优势实现跨越式发展中，必须要以坚强的国家意志为基础，发挥政府导向作用，调动各方面积极性，实行统筹规划，集中资源，以保证信息技术实现跨越式发展。建设一个有自主技术、高度发达的光通信、光存储、光显示等信息产业是至关重要的。 光子已成为信息的重要载体，光电子学与光学作为信 息技术的重要组成部分之一，已经越来越引起人们的重视 与关注。人们不断地探索着光的本质，研究光子的产生、传输、存储、显示和探测的机理与技术。近年来，随着与化学、材料科学、微电子学、凝聚态物理学、磁学等学科 42
电子工程系学科设置? 通信与信息系统 信号与信息处理 电磁场与微波技术? 物理电子学 电路与系统 电子工程系教学工作? 年本科开课目录? 年研究生课程目录? 各研究所教研室介绍 信息光电子研究所? 一、情况介绍和研究方向 二、年在研的科研项目? 三、课题组介绍（) 通信与微波研究所? 一、情况介绍和研究方向 二、年在研的科研项目? 三、课题组介绍（) 通信技术方向 电磁场与微波技术方向? 高速信号处理与网络传输研究所 一、情况介绍和研究方向 二、年在研的科研项目 网络与人机语音通信研究所? 一、情况介绍和研究方向? 二、年在研的科研项目 三、研究方向(）? 图象图形研究所 一、情况介绍和研究方向 二、年在研的科研项目
三、联系方式? 电路与系统教研室 一、情况介绍和研究方向? 二、年在研的科研项目? 三、研究方向()
电子工程系学科设置 专业设置 本科生专业： ?电子信息科学类 研究生专业： 一级学科???二级学科 电子科学与技术???物理电子学 ????电路与系统 ??????微电子学与固体电子学 ??????电磁场与微波技术 信息与通信工程??通信与信息系统 ??????信号与信息处理 ????电子与通信工程（工硕） 通信与信息系统 学科方向：通信与信息系统 研究课题:、信息传输与接入 、数字信号处理与终端技术 、无线通信技术与系统 、通信网络与交换技术 、通信与信息系统的仿真与集成 依托国家重点实验室及相关学术领域： 微波与数字通信国家重点实验室、集成光电子学国家重点实验室 系内:微波与天线、信息光电子与光电子学、电路与系统、信号与信息处理 跨系、所:微电子学研究所、计算机科学与技术系、自动化系、电机工程与应用电子技术系、工程力学系、材料科学与工程系

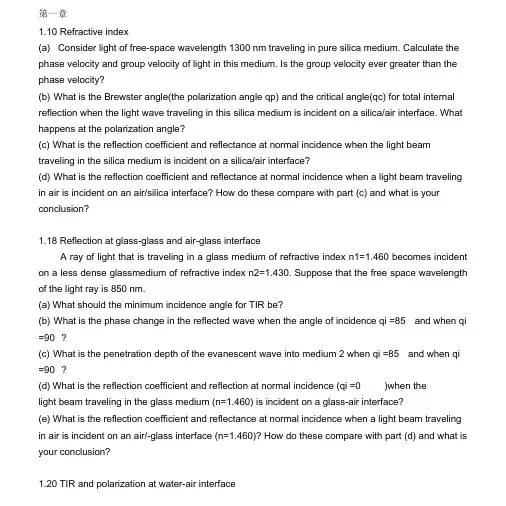

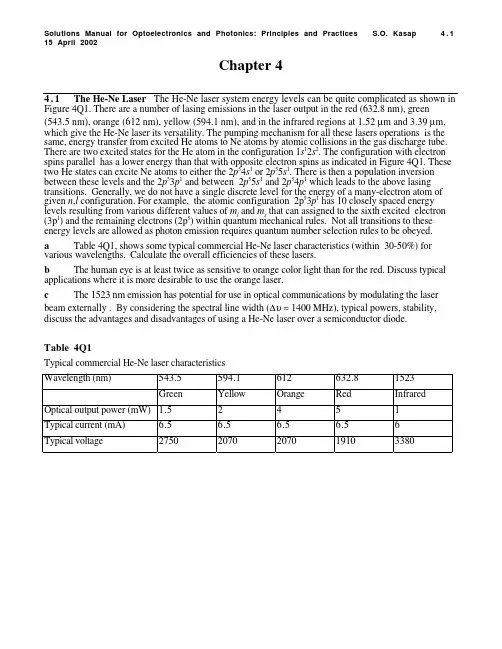

第一章 1.10 Refractive index (a) Consider light of free-space wavelength 1300 nm traveling in pure silica medium. Calculate the phase velocity and group velocity of light in this medium. Is the group velocity ever greater than the phase velocity? (b) What is the Brewster angle(the polarization angle qp) and the critical angle(qc) for total internal reflection when the light wave traveling in this silica medium is incident on a silica/air interface. What happens at the polarization angle? (c) What is the reflection coefficient and reflectance at normal incidence when the light beam traveling in the silica medium is incident on a silica/air interface? (d) What is the reflection coefficient and reflectance at normal incidence when a light beam traveling in air is incident on an air/silica interface? How do these compare with part (c) and what is your conclusion? 1.18 Reflection at glass-glass and air-glass interface A ray of light that is traveling in a glass medium of refractive index n1=1.460 becomes incident on a less dense glassmedium of refractive index n2=1.430. Suppose that the free space wavelength of the light ray is 850 nm. (a) What should the minimum incidence angle for TIR be? (b) What is the phase change in the reflected wave when the angle of incidence qi =85 ° and when qi =90° ? (c) What is the penetration depth of the evanescent wave into medium 2 when qi =85 ° and when qi =90° ? (d) What is the reflection coefficient and reflection at normal incidence (qi =0 ° )when the light beam traveling in the glass medium (n=1.460) is incident on a glass-air interface? (e) What is the reflection coefficient and reflectance at normal incidence when a light beam traveling in air is incident on an air/-glass interface (n=1.460)? How do these compare with part (d) and what is your conclusion? 1.20 TIR and polarization at water-air interface

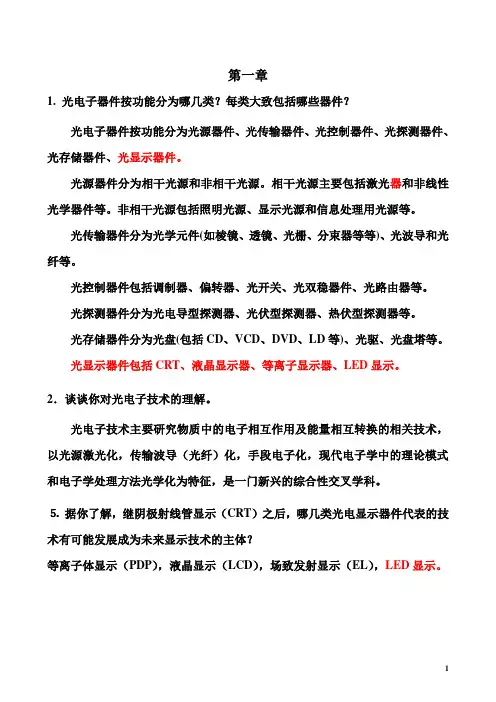

光电子学与光子学讲义-知识要点
《光电子学》知识要点 第0章 光的本性,波粒二像性, 光子的特性 第一章 1．了解平面波的表示形式及性质，了解球面波、发散波的特点 2．理解群速度的定义及物理意义和光波波前的传播方向的矢量表示、能量的传播方向的矢量表示 3．理解描述反射和折射的菲涅尔公式的物理意义，掌握垂直入射情况下的反射率和透射率的计算公式和布儒斯特角 4．理解全反射情况下导引波和倏逝波的形成和特点，了解古斯-汉森位移。5．掌握垂直入射时反射系数的公式，理解反射率和透射率定义，不会计算6．掌握布儒斯特角的定义和特点。 7．掌握光波相干条件。理解薄膜干涉的物理机制和增透膜、增反膜的形成条件。 8．FP腔的特点和模式谱宽同反射镜反射率之间的关系。 9．了解衍射现象产生条件，理解波动光学处理光的衍射的基本方法。了解单缝、矩形空、圆孔的衍射图案特征和弗朗和费多缝光栅、衍射光栅、闪耀光栅的特点。 10．理解光学系统的分辨本领的决定因素。什么是瑞利判据？理想光学系统所能分辨的角距离公式。 第二章
1．了解光波导的结构特征和分类，理解平面波导导模形成条件，会利用一种方法推导平面介质波导的导波条件（特征方程），截止状态的特点 2．理解光纤色散的概念，掌握材料色散、波导色散、颜色色散、剖面色散、偏振模色散的特点及形成原因 3．了解阶跃折射率光纤的分析方法及相关参数的物理意义，会利用V参数计算光纤的结构参数 4．掌握光纤中的损耗的成因及分类，掌握损耗的描述和计算。 5．了解G.651、G.652、G.653、G.654、G.655、色散补偿光纤的特点,熟悉G.652的主要参数。 第三章 1．了解pn结的空间电荷区的形成、掌握pn结动态热平衡的物理意义。 2．了解pn结外加正向偏压和外加反向偏压时的特性（空间电荷区、势垒以及载流子的变化规律）。 3．掌握LED的工作原理（即pn结注入发光的基本原理）并理解同质结LED 和异质结LED的区别 4．掌握LED的内量子效率与外量子效率的物理意义，和有源区半导体材料带隙宽度与发射波长的关系，以及温度等因素对发射波长的影响 5．理解LED特性参数（光谱宽度，发散角，输出光功率，调制速度，阈值）的物理意义，了解LED结构的特点。 6．理解双异质结实现高亮度LED的原因。 第四章
掺铒光纤（EDF）是使掺铒光纤放大器(EDFA)具有放大特性的关键技术之一，它多用石英光纤作为基质，也有采用氟化物光纤的。掺铒光纤的制作是以传统的改进化学气相沉积工艺，气相轴向沉积工艺，外气相沉积工艺为基础，结合气相掺杂技术或液相掺杂技术来完成的，其中液相掺杂技术使用的更为普遍。在掺铒光纤放大器技术中，掺铒光纤工艺至关重要，在光纤中可认为信号光与泵浦光的场近似高斯分布，在光纤芯轴线上的光强最强，所以掺杂时尽量使杂志粒子集中在近轴区域，以使光域物质的作用最充分，从而提高能量转换效率。一般单模光纤纤芯直径在9微米左右，如果将掺杂光纤拉得比常规光纤更细，可提高信号光和泵浦光的能量密度，从而提高其相互作用的效率。但芯径的减小将会带来新的问题，芯径小的掺杂光纤与常规光纤的模场不匹配，从而带来较大的反射和连接损耗。通常的解决办法是在光纤中掺氟(F)元素，以降低其折射率（但并不改变半径），从而改变模场直径，使之增大到与常规光纤可匹配程度，此时连接损耗可以降至0.5dB以下，这种方法称为扩散成锥法，即在光纤尾端形成模场直径锥。 在掺铒光纤的制造过程中还有一个最佳掺杂光纤长度的问题。掺杂光纤太短，掺杂离子对泵浦光的吸收不充分，不能形成离子数反转；掺杂光纤太长，在输出端介质吸收激光光子，使输出功率下降。因而掺铒光纤存在一个最佳长度，以获得最小的阀值功率，使所能得到的泵浦光子数和离子反转数在泵浦端达到最大值，以充分得到高的泵浦光转换效率。 掺铒光纤的设计对于宽带平坦的增益是非常重要的，掺铒光纤的参量包括材料特性和波导特性两个方面。掺铒光纤的优化设计包括优化芯部组分（芯部共掺杂离子，掺杂浓度及在纤芯的分布等）和波导结构两方面内容。优化芯部组分设计，提高铒离子掺杂离子在石英玻璃中的分散性是光纤材料设计的重要内容。目前掺铒光纤采用的最多的基质材料是Ge/Al/Si体系，同时进行共掺杂的还有其它稀离子（如La3+等）、研究发现，改变掺量，将引起吸收峰和荧光带中心的移动和峰值的改变，可以有效地改善EDFA的增益平坦度。 铒离子的掺杂浓度和与铒离子共掺杂元素的选择对EDF的性能产生重要的影响，若掺杂浓度过低，在掺杂离子总数有效数低于入射光子的区域，基态有可能耗尽倒空，增益作用被终止。原则上，铒离子掺入的浓度越高，单位光纤长度上的光增益越高，从而可以用较短的光纤长度获得所需要的光增益。若掺杂浓度过高，则可能出现浓度抑制问题，即过高地掺杂浓度可能使铒离子靠得很近，铒离子之间将存在能量转移，导致激光上能级的有效粒子数降低，荧光寿命降低，激光过程受到限制，从而使光纤的性能退化，故存在适宜的掺杂浓度范围。适度提高掺杂浓度的前提是提高分散性，可以通过改善基质材料的溶解特性，如采取高掺杂AlLa材料设计，可以改进制备工艺．提高掺杂离子的分散性和均匀性，避免掺杂不均匀带来的浓度偏析影响。为获得最佳泵浦效果，铒离子沿光纤剖面理想的浓度分布应与泵浦光束的光强度匹配，但在实际掺杂工艺条件下，实现上述理想分布较为困难。一股可行的工艺设计是考虑将铒离子集中掺杂在纤芯的中央区域，这样可以避免光强较弱的边缘部分因铒离子未被充分激励而成为吸收体，使增益下降，同时可以使中央区域的铒离子到充分激励。所以掺铒光纤的增益系数井不单纯与纤芯半径有关，还取决于掺杂的半径。 掺铒光纤的设计，除了选定基质与掺杂浓度外，对光纤波导参数（芯径或模场直径、数值孔径．截止波长等）的合理选择也是很重要的。这直接关系到信号光与泵浦光、放大光纤与传输单模光纤之间的模场匹配与能量耦合效率。掺铒光纤的光学结构说到底是由EDF在EDFA中的性能要求和光纤制造工艺共同决定的。增益和泵浦效率是EDFA的重要参数。它们依赖于折射率剖面、铒离子掺杂区域和浓度等光纤结构。获得高增益和泵浦效率需要粒子数反转率高，目的是使较小的泵浦功率下获得最大的信号增益功率，尽可能充分利用耦合入EDF的泵浦功率，因此，EDF选择合适的结构及光学参数及其重要。 光纤光栅是利用光纤材料的光敏性，在纤芯内形成空间相位光栅。所谓光纤中的光敏性是指掺杂光纤中通过激光时，光纤的折射率将随着光强的空间分布发生相应的变化，这种现象也称为光致折射率变化效应，如用激光干涉条纹侧面辐照掺锗光纤，就会在光纤中的一段长度内，形成光纤长度方向折射率的周期扰动，从而形成光纤光栅，或称为光纤Bragg光栅，而且这种光栅在 C 500以下稳定不变，用C 500以上高温可擦抹。光纤光栅的作用实质是在纤芯内形成一个窄带的（透射或反射）滤波器或反射镜，利用这一特性可构成许多性能独特的光纤无源器件，且光纤光栅（FBG）具有体积小、重量轻、波长选择性好、不受非线性效应影响、极化不敏感、带宽范围大、附加损耗小、器件微型化、耦合性能好、可与其他光纤器件融成一体等特性，其制作工艺比较成熟，易于形成规模生产，成本低，具有很好的实用性，其优越性是其他许多器件无法替代的，这使得光纤光栅以及基于光纤光栅的器件成为光学领域理想的关键器件之一。 光纤光栅的传统应用主要集中在光纤
伦敦大学学院 集成电路与光子系统（研究）授课型研究生申请要求
伦敦大学学院简介 学校名称伦敦大学学院 学校英文名称University College London 学校位置英国 | 英格兰 | 伦敦 2020 QS 世界排名8 伦敦大学学院概述 伦敦大学学院（University College London），英文简称UCL，建校于1826年，位于英国伦敦，世界著名的顶尖高等学府，为享有顶级声誉的综合研究型大学，其排名稳居世界各类权威榜单英国前五。 伦敦大学学院位居2020QS世界大学排名世界第8 ，2020泰晤士高等教育世界大学排名世界第15，2020USNews世界大学排名世界第21 ， 2019软科世界大学学术排名（ARWU）世界第15 ，在REF 2014 英国大学官方排名中科研实力以及影响力均位列全英第1 。同时位列2018ARWU学科排名医疗技术世界第2，心理学、人体生命科学世界第3；2019QS学科排名中教育学、建筑学世界第1，人类学、考古学、解剖生理学世界前5 ， 集成电路与光子系统（研究）专业简介 MRes学位旨在培养学生在信息、传感、通信、制造和个人医疗系统中制造连接电子和光子系统所需的技能。学生可以从电子、生物技术、电路和传感器、量子和纳米技术、机器学习和物联网等专业模块中进行选择。 集成电路与光子系统（研究）专业相关信息 专业名称集成电路与光子系统（研究） 专业英文名称Connected Electronic and Photonic Systems Mres 隶属学院工程科学学院 学制1年
语言要求雅思6.5（6）托福92（读写24听说20） GMAT/GRE 要求不需要 2020 Fall 申请时间11月 学费(当地货币)28,530 集成电路与光子系统（研究）课程内容 序号课程中文名称课程英文名称 1射频系统Radio frequency systems 2物联网嵌入式系统Embedded System for the Internet of Things 3电子传感器和仪器Electronic sensors and instrumentation 4射频电路和系统RF circuit and systems 5光子系统Photonic systems 6光纤通讯Optical fibre communication 7光传输网Optical transmission network 8电信商务环境Telecommunication business environment 9技术管理Management of Technology 10射频系统Radio Frequency Systems 11高级光子器件Advanced Photonic Devices 12光子子系统Photonic subsystems 13纳米技术Nanotechnology 14模拟集成电路Analogue integrated circuits 15计算机视觉Computer vision 16高级信息理论与编码Advanced information theory and coding 17灵活且可伸缩的电子产品Flexible and stretchable electronics 18高频电子和生物传感设备Devices for high frequency electronics and biosensing 19图像处理和图像编码Image processing and image coding 20纳米结构的物理和光学Physics and optics of nanostructures 21宽带技术和组件Broadband technologies and components
Nature Photonic | VOL 4 | SEPTEMBER 2010 Graphene photonics and optoelectronics F. Bonaccorso, Z. Sun, T. Hasan and A. C. Ferrari 石墨烯在光学和电子学方面的丰富的特性引起了广泛关注。除灵活性、鲁棒性和环境稳定性之外，石墨烯还具有高移动性和光透明性。目前的研究焦点是其基础物理和电子器件。但是，我们认为其真正的潜力在于光子学和光电子学方面，其独特的光学和电子性质的结合可以得到充分利用，甚至在没有带隙的情况下，利用狄拉克电子的线性色散也能实现超宽带可调谐性。最近的一些研究成果显示了石墨烯在光子学和光电子学方面的兴起，从太阳能电池和发光器件到触摸屏、光电探测器和超快激光器。 1、引言 电子在石墨烯二维结构中运动时，其能量和动量之间满足线性关系，从而表现为无质量的狄拉克费米子[1-3]。因此，石墨烯的二维带电粒子气的电子特性可由相对论狄拉克方程来描述（而不是有着有效质量的非相对论薛定谔方程[1,2]），其类似于粒子的载流子具有零 质量和约为1610-?s m 的等效的“光速”。 石墨烯具有各种为二维狄拉克费米子所特有的输运现象，如特定整数和分数量子霍尔效应[4,5]，甚至当载流子的浓度趋于零时[1]，也具有约为h e /42 的“最低”电导率，以及Berry ’s 相所带来的具有π相移的Shubnikov –de Haas 振荡[1]。在悬浮样品中观测到的迁移率（μ）高达112610--s V cm 。将此特性与室温下的近弹道输运相结合，使石墨烯在纳米电子材料方面有潜在的应用[6,7]，特别是在高频方面[8]。 石墨烯也有显著的光学性质。例如，尽管它仅有单原子厚度，但具有光学可视性[9,10]。其透射率（T ）可根据细微结构的参数来表示[11]。狄拉克电子的线性色散带来了宽带方面的应用。由于泡里阻塞而观测到饱和吸收[12,13]。非均衡载流子导致热照明[14,17]。化学和物理处理也能导致发光[18,21]。上述这些性质使石墨烯成为了理想的光子和光电材料。 2、电子和光学特性 2.1 电子特性 单层石墨烯（SLG ）的电子结构可用紧束缚哈密顿算符来描述[2,3]。由于键和反键σ-带在能量上完全分离（>10ev 在布里渊区中心Γ），可在半经验计算中将其忽略，仅保留剩

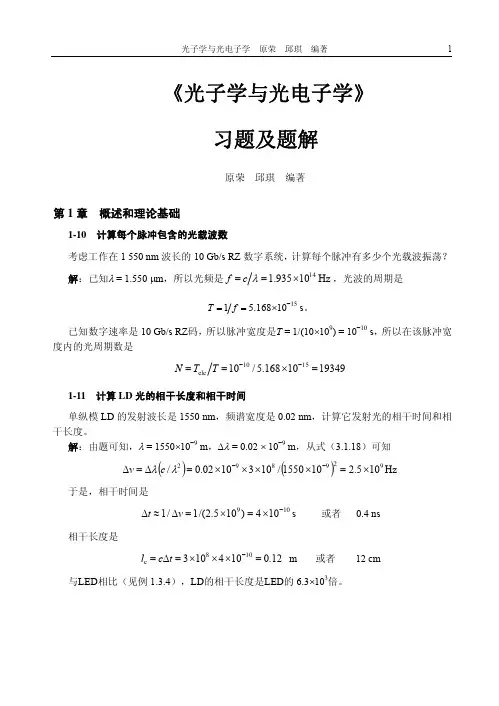

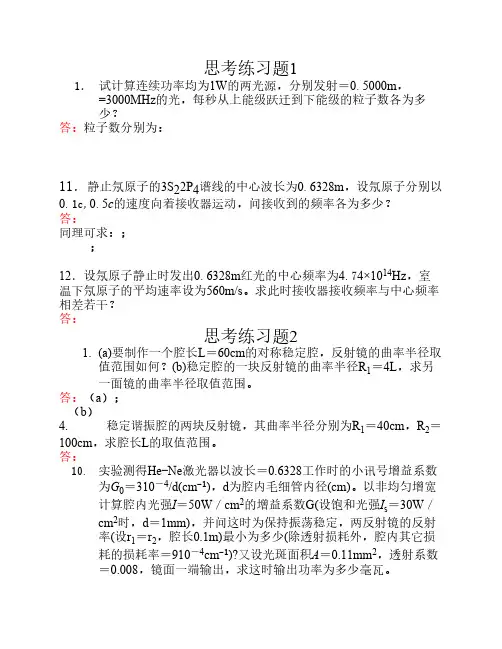

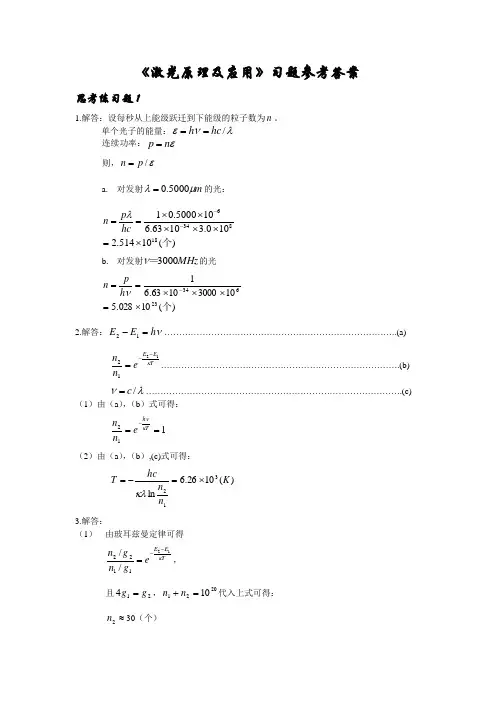

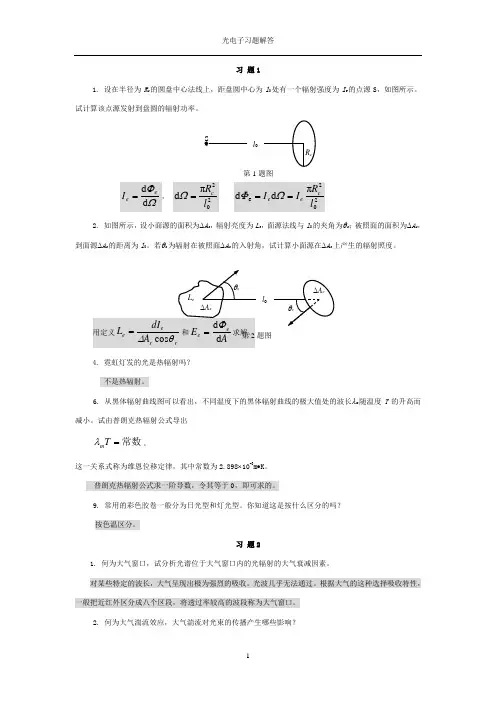

《光子学与光电子学》 习题及题解 原荣 邱琪 编著 第1章 概述和理论基础 1-10 计算每个脉冲包含的光载波数 考虑工作在1 550 nm 波长的10 Gb/s RZ 数字系统，计算每个脉冲有多少个光载波振荡？ 解：已知λ = 1.550 μm ，所以光频是Hz 101.93514×==λc f ，光波的周期是 1T f ==5.168×10?15 s 。 已知数字速率是10 Gb/s RZ 码，所以脉冲宽度是T = 1/(10×109) = 10?10 s ，所以在该脉冲宽度内的光周期数是 19349015.168/101510ele =×==??T T N 1-11 计算LD 光的相干长度和相干时间 单纵模LD 的发射波长是1550 nm ，频谱宽度是0.02 nm ，计算它发射光的相干时间和相干长度。 解：由题可知，λ = 1550×10?9 m ，Δλ = 0.02 × 10?9 m ，从式（3.1.18）可知 ()()Hz 102.5100155/1031020.0/929 892×=××××=Δ=Δ??λλc v 于是，相干时间是 019104)102.5/(1/1?×=×=Δ≈Δv t s 或者 0.4 ns 相干长度是 12.010*******c =×××=Δ=?t c l m 或者 12 cm 与LED 相比（见例1.3.4），LD 的相干长度是LED 的6.3×103倍。
