采煤机常见故障及排除方法（电气部分）
注意：
1、条件允许时，每周对电机进行一次绝缘测试3300V的用2500V的摇表测试，1140V的用1000V摇表测试，380V的用500V摇表测试。
2、对于牵引电机摇绝缘时，必须与变频器断开，这点切记，否则会损坏变频器。
3、用万用表检查是否缺相。
6.变频器故障
（1）MOTOR STALL(7121)，电机堵转。
该故障属于保护行动作，引起的原因有多种：
A、煤壁夹矸比较多，或者平滑靴损坏或卡阻，采煤机负载比较大，牵引速度快，故障复位后，采煤机能够正常运行；
B、制动闸未打开。
检查液压油压；根据油压判断是电的问题还是油路问题。
根据左右摇臂升降正常与否，判断24V电源好坏。
观察给牵引时PLC的抱闸输出回路指示灯是否亮；亮，则检查电磁阀控制回路。
如电磁阀有问题更换电磁阀。
C、扭矩轴损坏。
在采煤机运行的过程中，操作人员会发现一个变频器的电流显示比较大，另一个电流显示接近空转电流，一般空转电流为额定电流的20%左右，则需要检查机械传动部分，在牵引箱和行走箱连接为一个保护轴（也叫扭矩轴），检查该轴是否损坏，如果没有损坏，检查电机齿轮轴。
（2）通讯故障
A、当两个控制盘均显示如下：
ACS800-01-0070-3
***FAULT***
COMM MODULE(7510)
则可以判断是主变频器没有接到调用主用户命令，两台变频器均变为从用户宏，都在等待主变频器给它发送指令。检查PLC到主变频器X22端子的连线。特别是图纸中注明”调宏”的那根线。
B、只有一个控制盘显示如下
ACS800-01-0070-3
***FAULT***
COMM MODULE(7510)
则需要检查主从通讯光纤和通讯模块RDCO-03或02，由于采煤机割煤过
程中振动比较大，有可能通讯模块RDCO-03或02振动松，如果还不能解决问题，请采取更换的方法判断通讯模块是否损坏。
（3）机器只能向一个方向牵引，无法换向
检查PLC到主变频器X22端子的连线。特别是图纸中注明“方向”的那根线。
检查主变频器参数10.03应为REQUEST。
（4）一开牵引机器就自动加速
A、一个方向自动加速
检查PLC的输入，左右牵引输入指示灯是否常亮，若有一个常亮则检查相应回路；
检查PLC到主变频器X22端子的连线。
B、左右牵引均自动加速
观察PLC输入左牵、右牵指示灯是否常亮，若常亮，则检查是否按钮卡死或左右端头站故障引起。
可分步检查，先检查是否按钮卡死，然后去掉左右端头站，根据具体情况检查相应回路。
检查PLC到主变频器X22端子的连线
（5）变频器其它常见故障参照“变频器报警和故障一览表”。
变频器报警和故障一览表
（6）四象限变频器出现FF51故障，参见下面“四象限变频器的补充操作说明”，具体故障参见下表“进线侧整流部分的报警和故障一览表”。
由于四象限变频器有两个ID号，电机侧ID号为1，进线侧ID号为2。
当我们需要观察ID1电机侧的电机运行实时数据、故障信息等，按如下方法选择ID1；
当我们需要观察ID2进线侧的整流部分实时数据、故障信息等，按如下方法选择ID2。
四象限变频器进线侧整流部分的报警和故障一览表

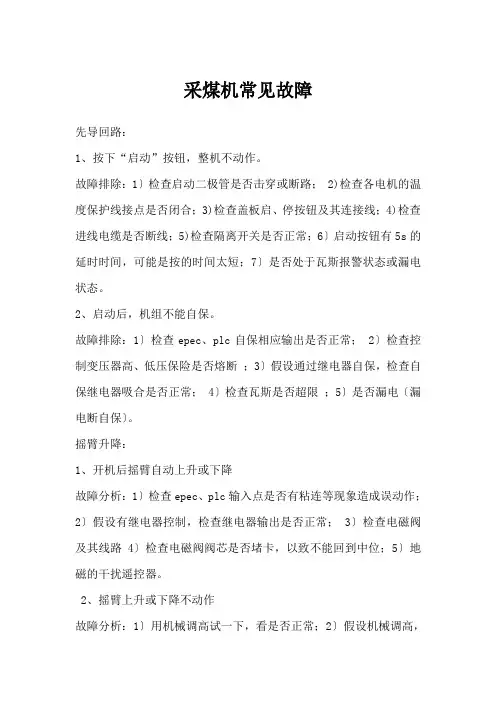

采煤机常见故障 先导回路： 1、按下“启动”按钮，整机不动作。 故障排除：1）检查启动二极管是否击穿或断路； 2)检查各电机的温度保护线接点是否闭合；3)检查盖板启、停按钮及其连接线；4)检查进线电缆是否断线；5)检查隔离开关是否正常；6）启动按钮有5s的延时时间，可能是按的时间太短；7）是否处于瓦斯报警状态或漏电状态。 2、启动后，机组不能自保。 故障排除：1）检查epec、plc自保相应输出是否正常； 2）检查控制变压器高、低压保险是否熔断；3）若通过继电器自保，检查自保继电器吸合是否正常； 4）检查瓦斯是否超限；5）是否漏电（漏电断自保）。 摇臂升降： 1、开机后摇臂自动上升或下降 故障分析：1）检查epec、plc输入点是否有粘连等现象造成误动作；2）若有继电器控制，检查继电器输出是否正常； 3）检查电磁阀及其线路4）检查电磁阀阀芯是否堵卡，以致不能回到中位；5）地磁的干扰遥控器。 2、摇臂上升或下降不动作 故障分析：1）用机械调高试一下，看是否正常；2）若机械调高，看
调高电磁阀阀芯是否活动，一般为阀芯堵住了，或油路问题；3）检查操作站、遥控器等控制器的输入信号是否正常，可以通过显示器来观察；4）控制器输出是否正常；5）检查电磁阀工作电源是否正常（一般为24V）； 6)电磁阀是否短路或开路。 3、摇臂左右升降反了 故障分析：1）检查控制器输入、输出点是否正常2）电磁阀的线路是否正常；3）调高油缸的进油管和出油管接反了。 截割电机： 1、按下“启截割”按钮，截割电机没有动作 故障分析：1）检测采煤机是否处于急停状态（如电机超温，超载）；2）接触器电压是否正常；3）按钮接线是否正常（停止线可能掉了或启停键反了）；4）控制截割电机的继电器是否烧了；5）检查输出线路是否正常。 2、截割突然停机（有电状态），然后又能启动 故障分析：1）电机超温，若电机超温后过一段时间还能开启这是真信号；若电机超温是假信号，则截割不能开启，应检查温度检测点是否被击穿、温度检测板上的光耦被击穿。2）电机过载，电流互感器是否正常，检测电流模块是否正常。 牵引电机： 1、截割启动后，给牵引采煤机没有动作 故障分析：1）检查操作站、遥控器是否正常；2）输出继电气是否正常；3）查看控制器到变频器的控制线路是否正常；4）变频器是否处

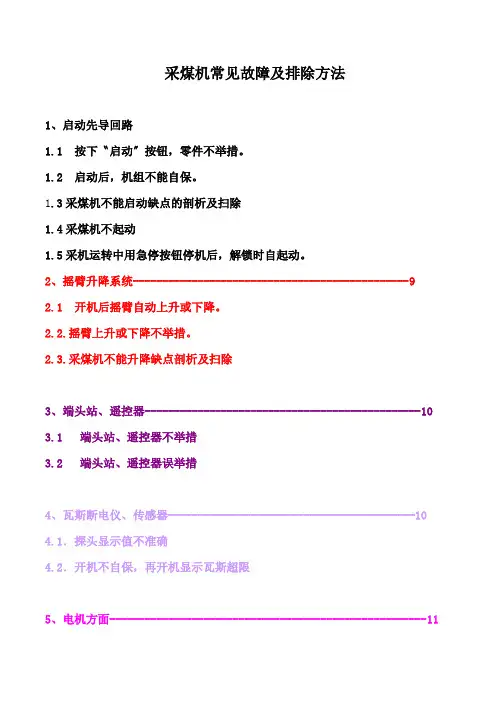

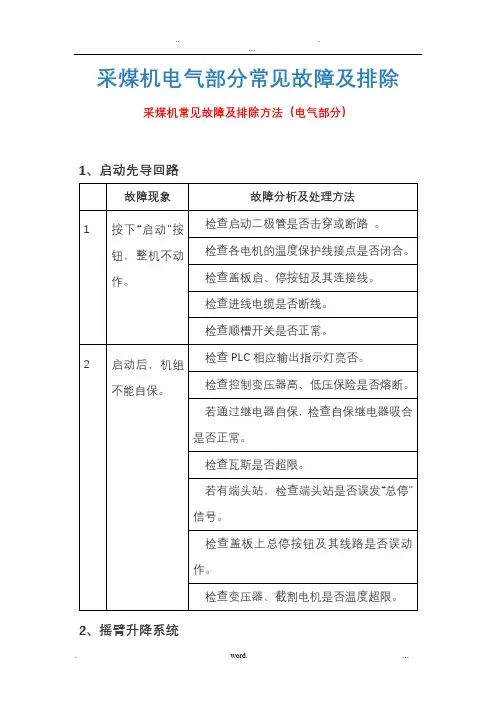

采煤机常见故障及排除方法（电气部分） 1、启动先导回路 1.1 按下“启动”按钮，整机不动作。 1.2 启动后，机组不能自保。 1.3采煤机不能启动故障的分析及排除 1.4采煤机不起动 1.5采机运行中用急停按钮停机后，解锁时自起动。 2、摇臂升降系统-----------------------------------------------9 2.1 开机后摇臂自动上升或下降。 2.2.摇臂上升或下降不动作。 2.3.采煤机不能升降故障分析及排除 3、端头站、遥控器-----------------------------------------------10 3.1 端头站、遥控器不动作 3.2 端头站、遥控器误动作 4、瓦斯断电仪、传感器------------------------------------------10 4.1．探头显示值不准确 4.2．开机不自保，再开机显示瓦斯超限 5、电机方面------------------------------------------------------11
5.1．温度接点断开,机器无法启动 5.2.电机PT100损坏 5.3 电机不启动故障 5.4电机起动后不自保 5.5电机不转的故障 5.6牵引电机发热故障 5.7.电机轴承加油问题 6、变频器故障------------------------------------------------15 6.1 MOTOR STALL(7121)，电机堵转。 6.2 通讯故障 6.3 机器只能向一个方向牵引，无法换向 6.4一开牵引机器就自动加速 6.5 变频器其它常见故障参照“变频器报警和故障一览表”。 6.6 四象限变频器出现FF51故障 6.7、电流故障200% CURRENT 6.8、电压故障LOW LINK VOLT低DC线电压 6.9、温度过高故障 6.10、充电故障 6.11、通信故障COMM0—5 6.12、充电灯不亮 6.13、主板故障 DATA FAULT数据故障，更换变频主控
编订：__________________ 单位：__________________ 时间：__________________ 三相异步电动机常见故障的原因分析及预防措施 (正式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-6700-97 三相异步电动机常见故障的原因分析及预防措施(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 随着科技不断进步，煤矿自动化水平越来越高，电气动力设备越来越多，但三相异步电动机以其独有的优势仍占据相当大的分额。三相异步电动机是利用电磁感应原理将电能转化为机械能的动力设备，是目前煤矿井下和地面生产系统中应用最广泛的一种动力设备，它具有构造简单、价格便宜、运行可靠、坚固耐用等优点。但由于三相异步电动机大多工作环境恶劣，负荷变化大并且启动频繁，所以往往容易发生故障，轻则影响生产，重则还会导致人身触电，给企业造成不可估量的损失。因此在使用过程中加强维护，有些简单故障能现场排除对煤矿安全生产及提高生产效益具有重大意义。 1 异步电动机常见故障及原因

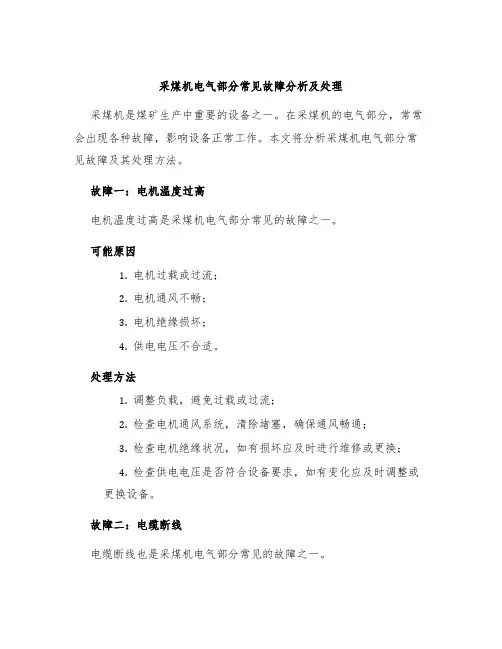

采煤机电气部分常见故障及排除方法
3、端头站、遥控器
注意： 1、条件允许时，每周对电机进行一次绝缘测试3300V的用2500V 的摇表测试，1140V的用1000V摇表测试，380V的用500V摇表测试。 2、对于牵引电机摇绝缘时，必须与变频器断开，这点切记，否则会损坏变频器。 3、用万用表检查是否缺相。 6、变频器故障 （1）MOTOR STALL(7121)，电机堵转。 该故障属于保护行动作，引起的原因有多种： A、煤壁夹矸比较多，或者平滑靴损坏或卡阻，采煤机负载比较大，牵引速度快，故障复位后，采煤机能够正常运行； B、制动闸未打开。 检查液压油压；根据油压判断是电的问题还是油路问题。 根据左右摇臂升降正常与否，判断24V电源好坏。 观察给牵引时PLC的抱闸输出回路指示灯是否亮；亮，则检查电磁阀控制回路。 如电磁阀有问题更换电磁阀。 C、扭矩轴损坏。 在采煤机运行的过程中，操作人员会发现一个变频器的电流显示比较大，另一个电流显示接近空转电流，一般空转电流为额定电流的20%左右，则需要检查机械传动部分，在牵引箱和行走箱连接为一个保护轴（也叫扭矩轴），检查该轴是否损坏，如果没有损坏，检查电机齿轮轴。 （2）通讯故障 A、当两个控制盘均显示如下： ACS800-01-0070-3 ***FAULT*** COMM MODULE(7510) 则可以判断是主变频器没有接到调用主用户命令，两台变频器
均变为从用户宏，都在等待主变频器给它发送指令。检查PLC到主变频器X22端子的连线。特别是图纸中注明”调宏”的那根线。 B、只有一个控制盘显示如下 ACS800-01-0070-3 ***FAULT*** COMM MODULE(7510) 则需要检查主从通讯光纤和通讯模块RDCO-03或02，由于采煤机割煤过程中振动比较大，有可能通讯模块RDCO-03或02振动松，如果还不能解决问题，请采取更换的方法判断通讯模块是否损坏。 （3）机器只能向一个方向牵引，无法换向 检查PLC到主变频器X22端子的连线。特别是图纸中注明“方向”的那根线。 检查主变频器参数10.03应为REQUEST。 （4）一开牵引机器就自动加速 A、一个方向自动加速 检查PLC的输入，左右牵引输入指示灯是否常亮，若有一个常亮则检查相应回路； 检查PLC到主变频器X22端子的连线。 B、左右牵引均自动加速 观察PLC输入左牵、右牵指示灯是否常亮，若常亮，则检查是否按钮卡死或左右端头站故障引起。 可分步检查，先检查是否按钮卡死，然后去掉左右端头站，根据具体情况检查相应回路。 检查PLC到主变频器X22端子的连线 （5）变频器其它常见故障参照“变频器报警和故障一览表”。 变频器报警和故障一览表
采煤机常见故障及排除方法（电气部分）
注意： 1、条件允许时，每周对电机进行一次绝缘测试3300V的用2500V的摇表测试，1140V的用1000V摇表测试，380V的用500V摇表测试。 2、对于牵引电机摇绝缘时，必须与变频器断开，这点切记，否则会损坏变频器。 3、用万用表检查是否缺相。
6.变频器故障 （1）MOTOR STALL(7121)，电机堵转。 该故障属于保护行动作，引起的原因有多种： A、煤壁夹矸比较多，或者平滑靴损坏或卡阻，采煤机负载比较大，牵引速度快，故障复位后，采煤机能够正常运行； B、制动闸未打开。 检查液压油压；根据油压判断是电的问题还是油路问题。 根据左右摇臂升降正常与否，判断24V电源好坏。 观察给牵引时PLC的抱闸输出回路指示灯是否亮；亮，则检查电磁阀控制回路。 如电磁阀有问题更换电磁阀。 C、扭矩轴损坏。 在采煤机运行的过程中，操作人员会发现一个变频器的电流显示比较大，另一个电流显示接近空转电流，一般空转电流为额定电流的20%左右，则需要检查机械传动部分，在牵引箱和行走箱连接为一个保护轴（也叫扭矩轴），检查该轴是否损坏，如果没有损坏，检查电机齿轮轴。 （2）通讯故障 A、当两个控制盘均显示如下： ACS800-01-0070-3 ***FAULT*** COMM MODULE(7510) 则可以判断是主变频器没有接到调用主用户命令，两台变频器均变为从用户宏，都在等待主变频器给它发送指令。检查PLC到主变频器X22端子的连线。特别是图纸中注明”调宏”的那根线。 B、只有一个控制盘显示如下 ACS800-01-0070-3 ***FAULT*** COMM MODULE(7510) 则需要检查主从通讯光纤和通讯模块RDCO-03或02，由于采煤机割煤过
安全管理编号：YTO-FS-PD528 采煤机常见故障及处理方法通用版 In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards

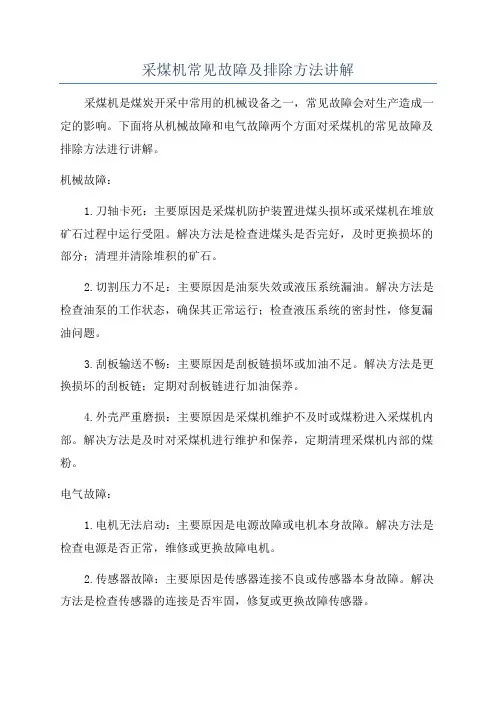

采煤机常见故障及处理方法通用版 使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。文件下载后可定制修改，请根据实际需要进行调整和使用。 一、概述 采煤机的故障类型大致有三类:一是液压部分故障;二是机械部分故障;三是电气部分故障。其中液压部分故障较多，故障率达80%以上，也较复杂，而且难以查找。这是由于液压部分故障多发生在液压传动系统，不直观，不容易发现和查找故障点，必须通过故障的征兆来分析判断，必要时还需通过检测和试验手段才能正确判断故障点。 ? (一)判断故障的程序 根据实践经验，判断故障的程序是听、摸、看、量和综合分析。听:听取当班司机介绍发生故障前后的运行状态、故障征兆等，征询司机对故障的看法和处理意见，必要时可开动采煤机听其运转声响。 摸:用手摸可能发生故障点的外壳，判断温度变化情况，也可用手摸液压系统有无泄漏，特别是主油泵配流盘、接头密封处、辅助泵、低压安全阀、旁通阀等。 看:看运行日志、主要液压元件、电气元件、轴承的使用和更换时间、液压系统图、电气系统图、机械传动系统
高压电动机常见的故障分析及处理 孔祥强安徽华电芜湖发电有限公司 摘要：公司2台66万千瓦机组所属生产区域的高压电机共有90台，已经运行了7年多。近几年来发生的常见问题有电机绝缘电阻低、电机引出线老化断裂、电机定、转子故障、轴承故障、电机振动大、电机温度升高。通过对经常出现的故障细致分析，总结出高压电机常见一般性故障类型及较为实际方便的检修方法。 关键词：高压电机常见故障分析处理方法 一、高压电机经常出现的故障 1、电机绝缘电阻低，绕组绝缘击穿接地及引出线故障 由于工作环境潮湿，电机停运时间长，使电机绝缘受潮，绝缘电阻值不符合规程要求；由于粉尘较大，有磁性物质落在线圈表面上，产生钻孔现象，导致定子绕组的绝缘被击穿接地；电机引出线位置处于定子铁心背部的热风区，长期运行后绝缘热老化，引出线橡胶绝缘变质、龟裂和剥落，外力和机械震动使绝缘瓷瓶破裂或电机引线鼻子松动，导致电机引出线接触不良甚至断裂而出现剧烈的弧光放电现象。 2、电机定子槽楔松动，端部绑扎不良故障 电机定子槽楔松动、绕组端部绑扎不良，当电机在启动和运行时产生振动，线圈相对产生位移，电机电磁声增大，出现异音。 3、电机转子故障
电机频繁启动和过载运行时产生的热效应力、电磁力和机械离心力的作用引起交变应力而造成电机鼠笼转子的短路环与铜条焊接处开焊，转子铜条在槽内松动，运行中定子电流摆动大，电机振动剧烈，电机电磁声增大并出现放电现象。 4、电机轴承故障 轴承安装不正确，配合公差太紧或太松，润滑脂添加不合适。运行时轴承发热、温升过高、振动大、轴承处声音异常发出很大的响声。轴承过热容易发展成轴承损坏、电机转子与定子扫膛、线圈烧损等重大事故。 5、电机振动 由于制造、使用、维修不当或运行时间长等原因，电机的端盖、轴承、轴承套、转子轴颈、笼条以及定子铁芯等零部件都会发生磨损变形而丧失了应有的形位精度和尺寸精度，使电机在运行中产生振动，当振动值超标时，将影响设备的健康、安全运行。 6、电机温度升高 当电动机的工作温度超过规定温度或允许温升时，就应该认为是不正常状态。电机温度升高，长期运行，电机绝缘就会老化，影响电机使用寿命。 7、电机声音异常 电动机发出的声音大致可分为通风噪声、电磁噪声、轴承噪声和其他声音。正常的声音是均匀连续的，没有忽高忽低的金属性声音。经常监听电机的声音，即使细微的声音变化也能辨别出来。监听这些
异步电动机常见故障解决方法 电机在日常生活中起着重要的作用，像交流、直流电机等。电机在长期的运行下，会发生各 样的故障、主要的故障可分为电气和机械故障两大类。电机在机械方面的故障主要有、机座、轴承、风扇罩，前后端盖、和电机的转轴等故障、电机在电气一般都有定转子绕组、定转子 铁心等故障。电机一但出现故障就会影响生产，降低经济效益等。所以我们一定要掌握一定 的相关专业知识并进行相应的处理，保证并防止事故扩大，保证电机高效稳定正常运行。 现场的电机在日常连续运行中经常一般都会出现以下问题。1电机通电后电机不能起动，没声音无异味冒烟2通电后电机不转，3电机运转时声音不正常有异音振动较大轴承过热、4.电机过热冒烟、匝间短路5.电机三相电源不平衡6.电机的绝缘阻值低、7.电机起动困难.8 电机起动困难带负载时低于额定转速振动较大9电机跳闸等，发现查出原因应及时解决问题。 像当电动机出现通电后不能启动但又无冒烟时，这时就应该检查电机电源是否接通，检 查接线盒处是否有断线等、或是现场电机保护定值小等原因，如果现场保护定值过小，就会 造成电机在现场起动不了，如果电机定值过小应调整保护定值与电机相符合。熔丝熔断电机 出现这种情况是一般应该是电机过电流、熔丝过小、缺相、负荷过重或其它原因，发现缺相 时应及时找出电源回路断线处恢复接线，检查是否因为电机的熔丝规格过小而造成电机起动 不了、如果是因为熔丝过小应更换的熔丝规格应与电机相符，此外造成电机起动不了的原因 一般还有起动方面、机械故障方面、电机本身的电气故障等原因。 电机运转时振动大声音不对有异音主要可以从两个方面分析，一般电磁和机械两大类，机械一般的主要故障为定子与转子相互摩擦，使电机产生剧烈振动和电磁声音，严重可以造 成扫膛，扫膛的原因主要是电机的轴承过度磨损或轴承的保持架散架破裂、轴弯曲、装配时 异物落在定子内等一系列的原因所造成的扫膛。发现有扫膛迹象时，应及时检修，轴弯曲可 以利用液压机床进行矫正，或必要时可以车小转子，电机检修完毕后，应认真检查电机内无 异物时方可回装电机，预防电机扫膛主要可以加强日常的巡检力度，在巡检时多注意电机的 温度及电机轴承的声音和振动、发现电机轴承声音不对或振动超标时，及时检修以防造成电 机的扫膛、或电机的风叶松动与端盖碰撞所造成的、可以更换或是安装风扇或是风扇罩。其 次电机声音不对在机械方面还有因为轴承缺油、油中有杂质、轴承磨损严重滚珠损坏所造成的、因电机缺油造成的声音不对，可以适当的给电机轴承补油，但要随时注意轴承的温度，当电机出现因加油过多而发热时应及时处理，处理的主要方法有高压电机一般有排油孔，可 以从排油孔进行掏油，或是用轴流风机对准发热轴承部位进行通风冷却，另外电机或是电机 轴承加入不干净的油脂造成的，这时就应更换轴承的油脂，更换或清洗轴承并换新油。清洗 轴承要先将轴承中旧油除去，然后用毛刷加清洗剂来清洗。一定要清洗干净，正在刷扫时轴 承不要转动，避免有毛刷上的毛夹入轴承滚道，一般润滑脂占轴承内腔容积的1/2～1/3为宜。轴承磨损间隙过大也会造成电机不正常的振动，对于电机轴承滚珠磨损严重应及时更换 同型号的轴承，一般造成电机运转时的声音不对和振动的的原因还有电机的地角螺丝松或是 电机的地基不牢所造成的，从而造成不正常的振动，发现电机不正常的振动时应及时解决，紧固电机地角，防止事态扩大造成设备损坏，在电磁方面造成的不正常的声音和振动主要原 因有以下几个方面；电机定子与转子铁心松动或是电机的定子的笼条断裂，造成电机在运转 时发出嗡嗡的声音，同时也会增大电机的振动，或是由于电机的电源电流不平衡、或是缺相 运行、过载等一系列原因，主要平时多巡检时多注意电机的声音，电流的变化。 电机过热、冒烟其一般主要的故障原因有；电源电压过高或过低、定转子铁芯相擦、电 机冷却风扇损坏通风不良，电机散热筋污物多、堵转、频繁起动过载、匝间短路、等一系列 的原因。消除故障方法，当电机过热时电机会过热报警从而使电机跳闸，当返现电机过热报 警时，应道现场查看电机控制开关，是否跳开，检查是否过电流或是其它造成的原因，检查 开关上口是否缺相，电源电压使其恢复正常、检修铁芯使之不能相互摩擦，排除故障、检查
综采采煤机电气故障分析及典型故障 查询手册 经统计，2003年至2012年8月，神东公司有记录的采煤机电气故障共发生97起，占到采煤机总故障起数的44%。尤其是近两年来采煤机电气事故呈现逐年上升趋势。针对采煤机电气故障处理时间长的特点，为有效降低采煤机电气故障的发生，设备管理中心对JOY、EKF采煤机常见的电气故障进行了搜集整理并有针对性的进行了总结分析，起草了处理采煤机电气故障的学习材料，目的在于能够让各生产单位有所借鉴，预防采煤机电气故障的发生，在处理采煤机电气故障时有所借鉴，缩短电气故障处理时间。 第一部分JOY类采煤机常见电气故障分析 1、采煤机单侧遥控器数据接受故障分析 故障现象：采煤机显示屏状态栏显示“ERR LEFT HANGHELD DATALOSS”或“ERR RIGHT HANDHELD DATALOSS”; 进入”GENERAL STATUS”页面，可发现“LDATAOK”或“RDATAOK”后显示方块未高亮度显示。 解决方法： 判定故障点来自采煤机内部还是外部。当单侧遥控器数据出现故障时，可将两侧接收器进行互换，如故障显示发生转移，则为采煤机外部存在故障；如故障显示未发生变化，则故障点来自采煤机内部。 采煤机外部故障点判定。（接收器、遥控器、遥控器电缆、煤机灯） 情况A ：有充电遥控器可供使用 确认接收器正常。将故障侧遥控器用一台完好充电遥控器替换，如故障依旧，
则故障点在接收器；如故障发生转移，则故障点在数据发射部分（煤机灯、遥控器电缆、遥控器）。 确认遥控器正常。将两侧煤机灯、遥控器电缆进行对换，如故障依旧，则故障点在遥控器；如故障发生转移，则故障点在遥控器电源供应部分（煤机灯、遥控器电缆）。 确认遥控器电缆正常。将两侧遥控器电缆进行对换，如故障依旧，则故障点在煤机灯；如故障发生转移，则故障点在遥控器电缆。 情况B：无充电遥控器可供使用 确认接收器正常。使用备用煤机灯、遥控器电缆、遥控器替换原遥控数据发射部分，如故障依旧，则故障点在接收器；如故障消失，则故障点在数据发射部分（煤机灯、遥控器电缆、遥控器）。 确认遥控器正常。将两侧煤机灯、遥控器电缆进行对换，如故障依旧，则故障点在遥控器；如故障发生转移，则故障点在遥控器电源供应部分（煤机灯、遥控器电缆）。 确认遥控器电缆正常。将两侧遥控器电缆进行对换，如故障依旧，则故障点在煤机灯；如故障发生转移，则故障点在遥控器电缆。 采煤机内部故障点判定。（光电偶合器、JN3、JN0、光电偶合器与JN0间控制线） 确认光电偶合器正常。将光电偶合器左右遥控器数据线缆进行对换，如故障依旧，则故障点不在光电偶合器；如故障发生转移，则故障点在光电偶合器。 确认JN3单元正常。将JN3单元J3插头与J5插头对换，如故障依旧，则故障点不在JN3单元；如故障发生转移，则故障点在JN3单元。
Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal. 采煤机常见故障及处理方 法正式版

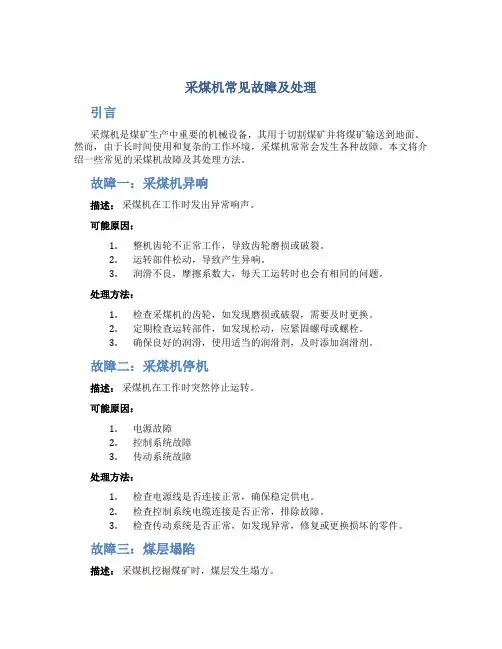

采煤机常见故障及处理方法正式版 下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过 程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。文档可以直接使用，也可根据实际需要修订后使用。 一、概述 采煤机的故障类型大致有三类:一是液压部分故障;二是机械部分故障;三是电气部分故障。其中液压部分故障较多，故障率达80%以上，也较复杂，而且难以查找。这是由于液压部分故障多发生在液压传动系统，不直观，不容易发现和查找故障点，必须通过故障的征兆来分析判断，必要时还需通过检测和试验手段才能正确判断故障点。 ? (一)判断故障的程序 根据实践经验，判断故障的程序是
听、摸、看、量和综合分析。听:听取当班司机介绍发生故障前后的运行状态、故障征兆等，征询司机对故障的看法和处理意见，必要时可开动采煤机听其运转声响。 摸:用手摸可能发生故障点的外壳，判断温度变化情况，也可用手摸液压系统有无泄漏，特别是主油泵配流盘、接头密封处、辅助泵、低压安全阀、旁通阀等。 看:看运行日志、主要液压元件、电气元件、轴承的使用和更换时间、液压系统图、电气系统图、机械传动系统图和油脂化验单;到现场看采煤机运转时液压系统高低变化情况，过滤系统是否正常。 量:通过仪表测量绝缘电阻、冷却水压力、流量和温度，检查液压系统中高、低
项目：排除电动机常见故障 学习目的 掌握排除电动机常见故障方法 工作准备 电动机一台，万用表、电桥、常用电动工具 操作步骤 电源接通后，电动机不转，熔丝烧断 运作中的电动机要严格按照国家相关质量标准进行检查以确保电动机的正常使用，运作的电动机与被拖动的设备位置要恰当，保证运行的稳定性，不能有晃动，保证通风性能良好。有些电动机因为各种原因需要经常的挪动，搬运等，对于这种电动机要加强日常的维护和检查，保证电动机运转的稳定性。 1、事故现象： 原因分析： 1）缺一相电源，或定子绕组一接反。 2）定子绕组相间短路。 3）定子绕组接地。 4）定子绕组接线错误。 5）熔丝截面过小。 6）电源线短路或接地。 故障判断： 1）首先可用万用表电阻档检查电源开关三相触头是否可靠闭合。 2）如开关正常则用双臂电桥来测量电机定子绕组相间直阻，以判定定子绕组是否完好。 3）如电机直阻正常可用摇表测量电机定子绕组和电源线对地绝缘电阻，判断电源线或电机是否发生接地故障。 4）如电机定子和电源线绝缘均正常则检查电机电源熔丝（如有）所标熔断电流同电机功率是否相匹配。 5）如以上检查均正常则应考虑电机定子绕组是否接反，如怀疑绕组接反可使用直流法重新判定绕
组首尾端。 处理方法： 1）检修故障开关触头，消除缺相。 2）查出短路点，并修复。 3）消除接地。 4）查出误接，改正之。 5）换较粗的熔丝。 6）重换电源线。 2、事故现象：通电后电动机不转动，有嗡嗡声 原因分析： 1）定子、转子绕组断路或电源一相无电。 2）绕组引出线首末接错，或绕组内部接反。 3）电源回路接点松动，接触电阻大。 4）负载过大，或转子被卡住。 5）电源电压过低。 6）小型电动机装配太紧或轴承内油脂过硬。 7）轴承卡住。 故障判断： 1）首先可用万用表电压档检查三相电源是否电压过低或有缺相。 2）如电源电压正常则用双臂电桥来测量电机定子绕组相间直阻，以判定定子绕组是否完好。 3）如电机直阻正常可用手转动电机转子以判断电机是否有卡涩现象，如有卡涩可将电机与负载解开再转动转子看卡涩是否消失，如消失则应检查负载是否过大或卡涩；如卡涩现象仍存在则需将电机解体做进一步检查。 4）如电机没有卡涩现象就仔细检查电机电源线螺丝是否松动，电源线本身是否损坏。 5）如以上检查均正常则应考虑电机定子绕组是否接反，如怀疑绕组接反可使用直流法重新判定绕组首尾端。 处理方法：
文件编号：GD/FS-9049 （操作规程范本系列） 采煤机液压常见故障分析 及处理详细版 The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process. 编辑：_________________ 单位：_________________ 日期：_________________
采煤机液压常见故障分析及处理详 细版 提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 目前，我国使用的采煤机大多数还属于液压牵引采煤机，电牵引采煤机还处于初级阶段，使用率不高，而采煤机的故障大多发生在牵引部液压系统。为了正确判断并及时排除故障，下面筒单介绍一下液压牵引煤机液压传动的特点。 一、采煤机液压传动的基本特点 （1在液压传动系统中，压力大小受工作负荷的影响。工作阻力大，液压系统中压力就大，同时压力
损失和泄漏也随之增大。 （2）液压传动系统主要靠管路连接、利用液压油传递动力，因此管路漏损将严重影响系统的性能。 （3）液压传动系统的工作介质是液压油，工作中油温变化对系统影响较大。油温的变化直接影响黏度的大小。 （4）液压元件制造精度高、间隙小，多数配合为间隙配合，特别是液压泵和液压马达等主要元件，不仅有良好的密封、动作灵活，而且有些借助油膜以减少金属磨擦。这就要求液压油中不能有水分、空气及机械杂质等，否则将发生元件磨损、卡死故障。
安全管理编号：LX-FS-A68962 采煤机常见故障及处理方法标准范 本 In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or activity reaches the specified standard 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑

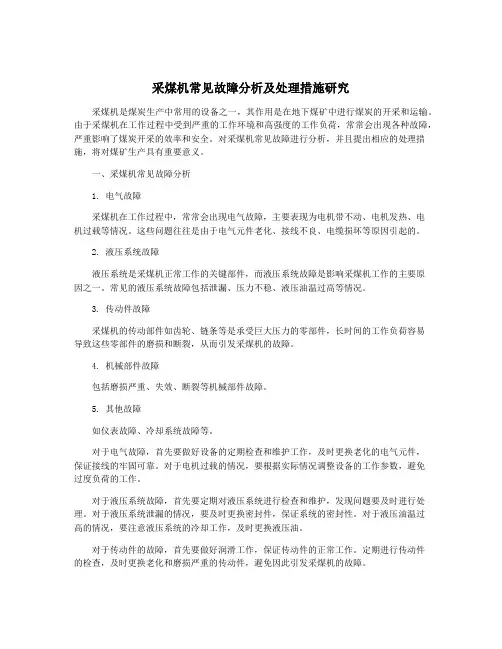

采煤机常见故障及处理方法标准范 本 使用说明：本安全管理资料适用于日常工作环境中对安全相关工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 一、概述 采煤机的故障类型大致有三类:一是液压部分故障;二是机械部分故障;三是电气部分故障。其中液压部分故障较多，故障率达80%以上，也较复杂，而且难以查找。这是由于液压部分故障多发生在液压传动系统，不直观，不容易发现和查找故障点，必须通过故障的征兆来分析判断，必要时还需通过检测和试验手段才能正确判断故障点。 ? (一)判断故障的程序 根据实践经验，判断故障的程序是听、摸、看、
班级：07自动化 学号：0709111016 姓名：高顺 三相异步电动机的绕组常见故障分析与处理方法 关键词：断路电流不平衡短路绝缘损坏磁场不均绕组接地绕组接错 一、绕组开路 由于焊接不良或使用腐蚀性焊剂，焊接后又未清除干净，就可能造成壶焊或松脱；受机械应力或碰撞时线圈短路、短路与接地故障也可使导线烧毁，在并烧的几根导线中有一根或几根导线短路时，另几根导线由于电流的增加而温度上升，引起绕组发热而断路。一般分为一相绕组端部断线、匝间短路、并联支路处断路、多根导线并烧中一根断路、转子断笼。 1. 故障现象 电动机不能启动，三相电流不平衡，有异常噪声或振动大，温升超过允许值或冒烟。 2. 产生原因 （1）在检修和维护保养时碰断或制造质量问题。 （2）绕组各元件、极（相）组和绕组与引接线等接线头焊接不良，长期运行过热脱焊。 （3）受机械力和电磁场力使绕组损伤或拉断。 （4）匝间或相间短路及接地造成绕组严重烧焦或熔断等。 3. 检查方法 （1）观察法。断点大多数发生在绕组端部，看有无碰折、接头出有无脱焊。（2）万用表法。利用电阻档，对“Y”型接法的将一根表棒接在“Y”形的中心点上，另一根依次接在三相绕组的首端，无穷大的一相为断点；“△”型接法的短开连接后，分别测每组绕组，无穷大的则为断路点。 （3）试灯法。方法同前，等不亮的一相为断路。 （4）兆欧表法。阻值趋向无穷大（即不为零值）的一相为断路点。 （5）电流表法。电机在运行时，用电流表测三相电流，若三相电流不平衡、又无短路现象，则电流较小的一相绕组有部分短断路故障。 （6）电桥法。当电机某一相电阻比其他两相电阻大时，说明该相绕组有部分断路故障； （7）电流平衡法。对于“Y”型接法的，可将三相绕组并联后，通入低电压大电流的交流电，如果三相绕组中的电流相差大于10%时，电流小的一端为断路；对于“△”型接法的，先将定子绕组的一个接点拆开，再逐相通入低压大电流，其中电流小的一相为断路。
YF-ED-J4284 可按资料类型定义编号 采煤机常见故障及处理方 法实用版 Management Of Personal, Equipment And Product Safety In Daily Work, So The Labor Process Can Be Carried Out Under Material Conditions And Work Order That Meet Safety Requirements. （示范文稿） 二零XX年XX月XX日

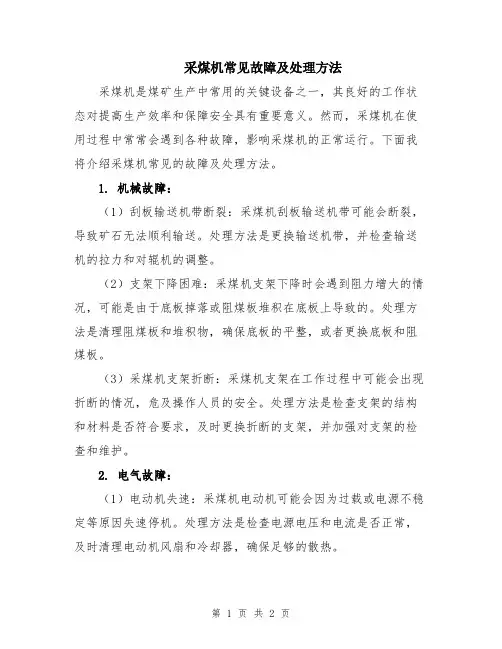

采煤机常见故障及处理方法实用 版 提示：该安全管理文档适合使用于日常工作中人身安全、设备和产品安全，以及交通运输安全等方面的管理，使劳动过程在符合安全要求的物质条件和工作秩序下进行，防止伤亡事故、设备事故及各种灾害的发生。下载后可以对文件进行定制修改，请根据实际需要调整使用。 一、概述 采煤机的故障类型大致有三类:一是液压部 分故障;二是机械部分故障;三是电气部分故 障。其中液压部分故障较多，故障率达80%以 上，也较复杂，而且难以查找。这是由于液压 部分故障多发生在液压传动系统，不直观，不 容易发现和查找故障点，必须通过故障的征兆 来分析判断，必要时还需通过检测和试验手段 才能正确判断故障点。 ? (一)判断故障的程序
根据实践经验，判断故障的程序是听、摸、看、量和综合分析。听:听取当班司机介绍发生故障前后的运行状态、故障征兆等，征询司机对故障的看法和处理意见，必要时可开动采煤机听其运转声响。 摸:用手摸可能发生故障点的外壳，判断温度变化情况，也可用手摸液压系统有无泄漏，特别是主油泵配流盘、接头密封处、辅助泵、低压安全阀、旁通阀等。 看:看运行日志、主要液压元件、电气元件、轴承的使用和更换时间、液压系统图、电气系统图、机械传动系统图和油脂化验单;到现场看采煤机运转时液压系统高低变化情况，过滤系统是否正常。 量:通过仪表测量绝缘电阻、冷却水压力、

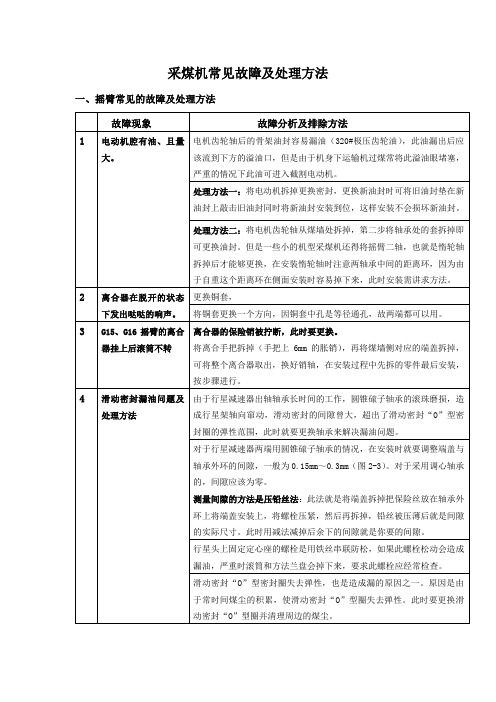

采煤机常见故障及处理方法一、摇臂常见的故障及处理方法
