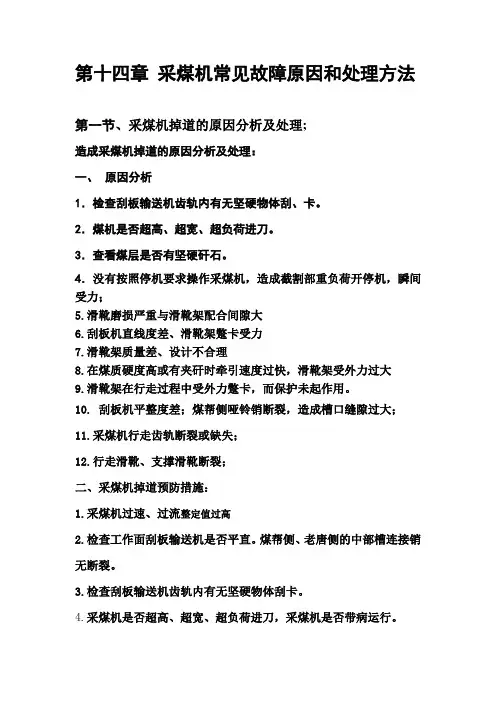

第十四章采煤机常见故障原因和处理方法
第一节、采煤机掉道的原因分析及处理;
造成采煤机掉道的原因分析及处理：
一、原因分析
1．检查刮板输送机齿轨内有无坚硬物体刮、卡。
2．煤机是否超高、超宽、超负荷进刀。
3．查看煤层是否有坚硬矸石。
4．没有按照停机要求操作采煤机，造成截割部重负荷开停机，瞬间受力；
5.滑靴磨损严重与滑靴架配合间隙大
6.刮板机直线度差、滑靴架蹩卡受力
7.滑靴架质量差、设计不合理
8.在煤质硬度高或有夹矸时牵引速度过快，滑靴架受外力过大
9.滑靴架在行走过程中受外力蹩卡，而保护未起作用。
10.刮板机平整度差；煤帮侧哑铃销断裂，造成槽口缝隙过大；
11.采煤机行走齿轨断裂或缺失；
12.行走滑靴、支撑滑靴断裂；
二、采煤机掉道预防措施：
1.采煤机过速、过流整定值过高
2.检查工作面刮板输送机是否平直。煤帮侧、老唐侧的中部槽连接销无断裂。
3.检查刮板输送机齿轨内有无坚硬物体刮卡。
4.采煤机是否超高、超宽、超负荷进刀，采煤机是否带病运行。
5.查看煤层是否有坚硬矸石，适当降低牵引速度。
6.检查煤壁机道内有无刮板等铁质杂物存在，齿轨是否变形。
7.检查机械部分其他部件有无损伤，配合是否正常。
8.更换磨损超限的导向滑靴、支撑滑靴。
9.将作业场所刮板机部件认真检查，确保刮板机完好。
10.将作业场所杂物及工器具清理干净，保证采煤机刮板机运行条件良好。
11、根据工作面的地质条件选择合适的牵引速度。
12.严把零部件的进货验收关，杜绝三无产品。
第二节：采煤机截割部的拆除作业:
采煤机截割部拆除作业；
1.拆除滚筒外端盖。
2.拆除滚筒端盘侧冷却喷雾水管及接头。
3.拆除滚筒端盘侧紧固螺栓。
4.将滚筒用5T倒链固定到伸缩梁千斤座上。
5.打出伸缩梁，将滚筒从截割部滚筒座上拉出固定到可靠位置
将截割部调整到合适的拆卸高度，将行星头用枕木垫实。
6.用专用工具将调高千斤摇臂侧销轴取出。
7.用专用工具将摇臂与行走箱固定短绞轴取出。
8.用倒链将摇臂行星头及截割部电机固定在支架可靠位置。
9.利用调高千斤来回伸缩配合专用工器具将摇臂与行走箱固定长绞轴取出。
10.用倒链将截割部放到刮板机及煤壁的合适位置。
第三节：造成采煤机下滑的原因分析与处理:
1、工作面倾角变化大，由缓倾角忽然变成大倾角；（23°
--30°）
2、采煤机操作时频繁紧急制动造成制动器摩擦片退火；
3、电磁阀故障；
4、日常检查维护不到位；
5、牵引部常见故障及处理方法
故障一：牵引电动机后部积油太多
（此方法与摇臂电机齿轮轴的处理是一样的）
故障二：制动器不起作用
1、检查摩擦片是否磨损严重，超出4毫米时要更换摩擦片，
安装时如果是A-0302，就先将制动活塞提起，提起时用M8X25的螺栓，如果是ZD00方法是一样的。
2、是否在牵引时管路不来油，查电磁阀不动作，或低压低于1.3Mpa。
故障三：牵引部与行走箱结合面漏油
由于牵引部减速箱内第二级行星机构处的油封损坏，导致行走箱老塘端面渗油，因为行走箱属于开式齿轮箱，其内的轴承是靠油脂润滑，所以判断不可能有齿轮油渗出。故判断是牵引部与行走箱结合面漏油，需更换其处油封。
第四节：采煤机截割部的传动特点:
1、通常截割部采用3～5级齿轮减速。
2、大部分采煤机电动机的轴心与滚筒轴心垂直，所以传动装置的高速级总有一对锥齿轮。
3、截割部传动系统中设有离合器，用于采煤机调动或检查滚筒和更换截齿时，使截割部脱开，滚筒不动，以保证工作安全。
4、为了适应不同煤质的要求，滚筒油两种转速，利用变速齿轮来变速。
5、为加长摇臂，扩大滚筒调高范围，摇臂内常装有一串惰轮。
6、由于行星齿轮传动为多齿啮合，传动比大，效率高，可减小齿轮模数，所以末级采用行星齿轮传动。
7、才煤机滚筒承受很大的冲击载荷，为保护传动件，最好在传动系统中设保护装置。
第五节：行走滑靴损坏的原因及处理:
采煤机行走滑靴产生裂纹的原因分析；
1、没有按照停机要求操作采煤机造成截割部重负荷开停机，造成滑靴架瞬间受力产生裂纹；
2、在煤质硬度高或有夹矸时牵引速度过快，滑靴架受外力过大；
3、刮板机直线度、水平度差、滑靴架蹩卡受力；
4、滑靴架质量差、设计不合理；
5、刮板输送机中部槽槽口间隙大；
6、滑靴磨损严重与滑靴架配合间隙大；
7、滑靴架在行走过程中受外力蹩卡，而保护未起作用；
预防措施：
1.查看煤层是否有坚硬矸石，适当降低牵引速度。
2.最大限度保证工作面刮板输送机平、直。
3.煤帮侧、老唐侧的中部槽连接销无断裂。
4.检查刮板输送机齿轨内有无坚硬物体刮卡。
5.采煤机无超高、超宽、超负荷进刀，采煤机不能带病运行。
6.采煤机过速、过流整定值符合出厂要求。
7.检查煤壁机道内有无刮板等铁质杂物存在，齿轨是否变形。
8.检查机械部分其它部件有无损伤，配合是否正常。
9.及时更换磨损超限的导向滑靴、支撑滑靴。
10.将作业场所刮板机部件认真检查，确保刮板机完好。
11.将作业场所杂物及工器具清理干净，保证采煤机刮板机运行条件良好。
12、根据工作面的地质条件选择合适的牵引速度。
13.严把零部件的进货验收关，杜绝三无产品。
第六节：采煤机不能制动的故障原因及处理:
采煤机正常工作时，制动器处于常开状态，制动器不制动，只是在出现事故或电动机停机时才起安全制动，所以对其可靠性要求很高。在使用过程中发现问题主要表现为：
1)制动稳定性差，制动器开始的制动性能可靠，但在使用一段时间后，发现其制动性能下降，有时出现制动失效的严重现象。
2)摩擦片使用寿命短，现场调研发现，采煤机液压制动器的摩擦片更换比较频繁，影响了采煤机的正常运行。
3)机械释放方式可靠性差，在无油压释放制动器或更换摩擦片时，靠两个M8螺钉来机械释放弹簧的制动压力，很容易发生滑丝现象，造成机械释放失效。另外，工人很难及时准确地知道摩擦片的磨损程度，不能按时更换磨损严重的摩擦片。现分析出现上述问题的原因如下。
(1)通过现场调研和分析发现制动性能下降的主要原因有两个方面：1)缸体漏油，制动器缸体与活塞之间采用O型圈密封，由于O
型圈是靠橡胶环的弹性变形形成的正压力实现密封，其磨损补偿量小，且在动密封中易产生滚动和扭曲，影响了密封的效果并使少量压力油泄漏，泄漏压力油进入摩擦腔内，沾在摩擦片上，使摩擦制动力的制动力矩减小，制动性能下降，有时出现制动失效的严重现象。
2)摩擦片磨损过大，从这种液压制动器结构原理来看，制动器的制动力矩大小是由摩擦片性能和和弹簧的性能决定的，摩擦片磨损过大势必造成活塞行程偏大，弹簧的压缩力减小而使制动力矩减小。
(2)造成摩擦片寿命短的主要原因是所选的摩擦片的材料的性能方面的问题引起的，采煤机液压制动器的材料是普通的石棉树脂。采煤机制动器是靠石棉摩擦片和对偶钢盘摩擦产生制动力矩的。摩擦表面在制动过程中，由于物理和化学变化，会在接触界面产生一种不同于两摩擦元件基体材质的界面膜，这种界面膜是多种组分和结构组成的复杂膜。当摩擦面温升超过一定值时，摩擦面局部区域形成一层“气垫膜”。在切向摩擦力的作用下，由于表层的塑性变形，
微凸体凹处气体被包覆，在反复制动下成为表层承受循环应力的薄弱环节，从而加速表面膜的破裂和磨粒的剥离。钢的摩擦表面在高温下形成的氧化膜的强度低、硬而脆，在摩擦力的作用下，易开裂或破裂，而从金属表面剥离变成磨粒。实际上，摩擦材料表面温度随时间的增加而降低，这是由于摩擦产生的热量逐渐地由导热系数比摩擦材料高得多的摩擦盘以热传导方式所吸收，由于石棉的导热性能很差，因此摩擦表面的温度急剧升高。在紧急制动过程中，如果制动强度比较大，不但石棉会产生裂纹，而且对偶钢盘内外温度梯度也比较大，摩擦表面应力超过对偶钢盘材料的强度值时，对偶钢盘外表面遭到破坏而产生裂纹，即发生龟裂，这些都影响制动片寿命。即使在一般强度的制动中，石棉也会发生很大的热衰，严重影响摩擦片的制动性能和使用寿命。
(3)机械释放方式可靠性差主要原因是设计得不太合理，液压制动器的机械释放是由两个M8的螺钉旋进在活塞上面的螺孔上，靠螺钉端头与后盖之间作用力来克服弹簧力，将活塞提起使制动器松闸，在现场实际操作中，由于螺钉旋进程度无法定量只能靠经验掌握，经常造成旋紧用力过头，将活塞上面螺孔的丝扣拧坏使制动器活塞报废。
液压制动器常见失效缘由及修复方法，一共有四种失效缘由：安装调试不当、密封元件老化、摩擦元件磨损、液压介质无效。
1、安装调试不当
液压制动器若安装调试不准确，摩托车制动时就会发出尖锐刺耳的噪音，并伴有制动力差．制动距离长的故障。制动盘两端摩擦圆环工作面的平面度要求在0.08mm以内，其端面跳动不大于0.10mm。安装时要保证制动盘与车轮及车身整体的平行，且制动盘与车轮轮毂的联接应牢固，不得有丝毫松动。
2、密封元件老化
因密封元件长期与非石油基制动液接触并在高压下反复动作，会出现疲劳老化。防尘圈、密封圈等橡胶件老化导致漏油；制动油缸活塞部位的密封圈老化还会影响油缸活塞的复位性能及摩擦元件磨损间隙的自动调整功能。如果油管老化会增大其膨胀系数，影响正常的活塞比和操纵力的增大倍数。油管爆裂会漏油和使制动无效。若发生上述任何一种情况，都必须及时更换橡胶密封件或油管。
3、摩擦元件磨损
当制动盘和制动衬片磨损过度时，也会导致制动无力。若制动盘厚度的磨损量超过了1mm。制动衬片磨损后的保留厚度低于规定值，就必须更换制动盘或制动衬片。
4、液压介质无效
油池内的制动液低于观察窗上标志刻度线较多时。会导致制动操作力的提升缓慢．手柄操纵松软无力．需及时添加与原制动液相同牌号的制动液至刻度标志正上方3mm～5mm。(文档由爱奇艺播放器
https://www.doczj.com/doc/409137340.html,/分享)脏污的制动液使手柄操纵僵硬，活塞和液压系统胶着。必须先清洗油池、油泵、油缸、油管等，再更换清洁的制动液
到规定位置。若油路中裹夹入空气．因空气比制动液具有很大的可压缩性．会使手柄操作无力．自由行程过大．压力迟迟升不到位．应及时将制动液中的空气排掉。
正确的排气方法是：首先取下制动油缸上排气阀的防尘帽，将排气管套上，排气管的另一端则浸入盛装制动液的器皿中：其次在油池注满制动液，迅速紧握几下手柄，感到油路系统中有压力时一直握紧手柄，旋松排气阀半圈，等到排气管口不再有气泡冒出时，便拧紧气阀，取下排气管，套上防尘帽：最后在油池内添加制动液，放入隔膜和防尘帽，再合上油池盖，拧紧螺钉。必须注意．排气时不能将油池内的制动液抽空，以防止空气重新进入液压系统。
第七节：采煤机截割部电机扭矩轴损坏的原因：
采煤机截割电机扭矩轴损坏的原因分析;
1、采煤机超负荷运转，截深、采高超过采煤机的设计要求。
2、采煤机割到支架前梁或伸缩梁上。
3、采煤机在机窝段运行时刮板运输机机头机尾向煤臂弯曲，直线
度差，造成采煤机割到刮板机铲煤板上。
4、煤臂机道内的坚硬铁器没有及时清理出来。
5、采煤机截割坚硬的岩石。
6、煤臂内出现地质构造带，采煤机不减速，强行截割。
7、底板割不平强行拉底，截割坚硬底板。
8、采煤机摇臂内一轴内外齿磨损严重。
9、采煤机摇臂内一轴轴承间隙严重超标。
10、一轴滑键磨损严重。
故障处理：
1、将采煤机摇臂一轴端盖六条M12紧固螺栓拆下，将M12的顶丝旋入端盖顶丝眼内，将端盖从装配面内取出。
2、用丝杠旋入一轴装配孔内，将一轴取出。
3、检查一轴内滑键及外齿是否磨损严重并及时更换一轴。
4、将一轴前端盖固定螺栓全部取下，将M16的顶丝旋入端盖顶丝眼内，将端盖从装配面内取出。
5、利用手把将扭矩断轴从电机通孔内取出。
6、利用内径卡簧钳将调速手柄及其固定轴承从断扭矩轴轴承座内取出。
7、将调速手柄及其固定轴承按装配要求装到新扭矩轴轴承座内并用卡簧固定牢靠。
8、将扭矩轴轴头涂上一层ZL-3锂基润滑脂，将其旋入一轴装配孔内并保证齿轮啮合完整。
9、将一轴外端盖及扭矩轴外端盖装配到装配面上并固定可靠。
10、按试机要求进行试机，确保更换质量合格。
第八节：采煤机牵引机构故障分析：
采煤机双向不牵引的原因分析与处理;
1、牵引电机是否缺相，控制回路是否有故障。
2、液压制动器是否损坏，处于长期制动状态，无法打开。
3、牵引电机主轴断。
4、牵引箱内传动齿轮或轴承损坏。
5、液压牵引采煤机主系统存在严重泄漏，无法形成高低压差。
6、液压牵引采煤机调速油缸卡住，无法调速。
7、调速手把内部调速齿轮打齿无法传递调速力矩。
8、电牵引采煤机遥控器调速功能损坏，无法实现调速。
9、电牵引采煤机变频器故障无法传递调速信号。
10、采煤机行走轮断齿。
采煤机牵引机构故障处理
1.检查牵引电机是否损坏，更换损坏电机。
2.检查制动器摩擦片是否卡住、发热，更换损坏制动器。
3.检查控制回路是否有故障并处理。
4.更换损坏的牵引箱内齿轮或轴承。
5.检查液压牵引采煤机主系统管路接头、主泵是否损坏并更换损坏元件。
6.更换损坏的液压牵引采煤机调速油缸。
7.更换损坏的调速手把及其传动部件。
8.更换损坏的电牵引采煤机遥控器。
9.及时处理电牵引采煤机变频器故障。
10、更换损坏的采煤机行走轮。
采煤机常见故障及排除方法（电气部分） 1、启动先导回路 1.1 按下“启动”按钮，整机不动作。 1.2 启动后，机组不能自保。 1.3采煤机不能启动故障的分析及排除 1.4采煤机不起动 1.5采机运行中用急停按钮停机后，解锁时自起动。 2、摇臂升降系统-----------------------------------------------9 2.1 开机后摇臂自动上升或下降。 2.2.摇臂上升或下降不动作。 2.3.采煤机不能升降故障分析及排除 3、端头站、遥控器-----------------------------------------------10 3.1 端头站、遥控器不动作 3.2 端头站、遥控器误动作 4、瓦斯断电仪、传感器------------------------------------------10 4.1．探头显示值不准确 4.2．开机不自保，再开机显示瓦斯超限 5、电机方面------------------------------------------------------11
5.1．温度接点断开,机器无法启动 5.2.电机PT100损坏 5.3 电机不启动故障 5.4电机起动后不自保 5.5电机不转的故障 5.6牵引电机发热故障 5.7.电机轴承加油问题 6、变频器故障------------------------------------------------15 6.1 MOTOR STALL(7121)，电机堵转。 6.2 通讯故障 6.3 机器只能向一个方向牵引，无法换向 6.4一开牵引机器就自动加速 6.5 变频器其它常见故障参照“变频器报警和故障一览表”。 6.6 四象限变频器出现FF51故障 6.7、电流故障200% CURRENT 6.8、电压故障LOW LINK VOLT低DC线电压 6.9、温度过高故障 6.10、充电故障 6.11、通信故障COMM0—5 6.12、充电灯不亮 6.13、主板故障 DATA FAULT数据故障，更换变频主控
采煤机常见故障 先导回路： 1、按下“启动”按钮，整机不动作。 故障排除：1）检查启动二极管是否击穿或断路； 2)检查各电机的温度保护线接点是否闭合；3)检查盖板启、停按钮及其连接线；4)检查进线电缆是否断线；5)检查隔离开关是否正常；6）启动按钮有5s的延时时间，可能是按的时间太短；7）是否处于瓦斯报警状态或漏电状态。 2、启动后，机组不能自保。 故障排除：1）检查epec、plc自保相应输出是否正常； 2）检查控制变压器高、低压保险是否熔断；3）若通过继电器自保，检查自保继电器吸合是否正常； 4）检查瓦斯是否超限；5）是否漏电（漏电断自保）。 摇臂升降： 1、开机后摇臂自动上升或下降 故障分析：1）检查epec、plc输入点是否有粘连等现象造成误动作；2）若有继电器控制，检查继电器输出是否正常； 3）检查电磁阀及其线路4）检查电磁阀阀芯是否堵卡，以致不能回到中位；5）地磁的干扰遥控器。 2、摇臂上升或下降不动作 故障分析：1）用机械调高试一下，看是否正常；2）若机械调高，看
调高电磁阀阀芯是否活动，一般为阀芯堵住了，或油路问题；3）检查操作站、遥控器等控制器的输入信号是否正常，可以通过显示器来观察；4）控制器输出是否正常；5）检查电磁阀工作电源是否正常（一般为24V）； 6)电磁阀是否短路或开路。 3、摇臂左右升降反了 故障分析：1）检查控制器输入、输出点是否正常2）电磁阀的线路是否正常；3）调高油缸的进油管和出油管接反了。 截割电机： 1、按下“启截割”按钮，截割电机没有动作 故障分析：1）检测采煤机是否处于急停状态（如电机超温，超载）；2）接触器电压是否正常；3）按钮接线是否正常（停止线可能掉了或启停键反了）；4）控制截割电机的继电器是否烧了；5）检查输出线路是否正常。 2、截割突然停机（有电状态），然后又能启动 故障分析：1）电机超温，若电机超温后过一段时间还能开启这是真信号；若电机超温是假信号，则截割不能开启，应检查温度检测点是否被击穿、温度检测板上的光耦被击穿。2）电机过载，电流互感器是否正常，检测电流模块是否正常。 牵引电机： 1、截割启动后，给牵引采煤机没有动作 故障分析：1）检查操作站、遥控器是否正常；2）输出继电气是否正常；3）查看控制器到变频器的控制线路是否正常；4）变频器是否处
