桥梁限载牌、标识牌制作安装要求
一、桥梁限载牌
1、桥梁限载吨位：
2、限载牌标志要求：
（1）限载标志采用铝合金板材，其抗拉强度应不小于，屈服点不小于，延伸率不小于4%～10%。采用牌号为2024，T4状态的硬铝合金板，厚度应为1.5mm。
（2）限载牌标志为白底、红圈、黑字，字符采用标志黑体。数字高度为h=50cm，字宽为，笔画粗为，单位符号t高度为；标志牌直径为80cm，红边宽度为8cm，衬边为6cm。（3）限载牌安装位置到限载桥梁的距离不宜小于20m。
（4）高架桥应统一在上匝道入口前方设置限载牌。
（5）单柱式：标志不应侵入道路建筑限界一类，标志内边缘距路面或路缘石边缘不得小于25cm。标志牌下缘距路面高度为250cm。
（6）限载牌构造要求：限载牌由标志底板、反光材料、立柱、基础和紧固件组成。限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。限载牌采用热侵镀锌防腐。反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。
二、桥梁标示牌
1.标示牌字体颜色为白色，字体大小为30cm×30cm，字间距为3cm，字符距离标示牌边缘≥12cm，底色为蓝色，桥名为单排排版时标示牌高度为70cm，桥名双排排版时标识牌高度为120cm；桥名标示牌长度依据桥名字数而定，标示牌设边框和衬边，其宽度均为
3cm。
2.桥梁标示牌铝合金板材的抗拉强度应不小于，屈服点不小于，延伸率不小于4%～10%。应采用牌号为2024，T4状态的硬铝合金板，厚度应为2.0mm。限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。限载牌采用热浸镀锌防腐。反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。
3. 同一桥梁的标示牌和限载牌安装在一个立柱上，限载牌和标示牌的位置尺寸关系如下图示(过街天桥只有限高牌没有限载牌，且安装在天桥护栏上)，h的高度随着标识牌的宽度的增加而增大。
三、立柱与标志板连接以及立柱基础：
1.立柱应用Q235热扎无缝钢管，尺寸规格为φ89×8mm（GB/T 17395-1995）钢管应进行热浸镀锌防腐，且顶端封闭。
2.标志板和立柱的连接部件应根据版面大小，选用适当的连接方式，连接方式可参照下图：
3.标志板和立柱的连接采用不锈钢万能夹，它由不锈钢扎带、扎扣和夹座三部分组成，扎带和扎扣要求AISI牌号为：SS201；夹座牌号为SS304。
4.扎带的边缘应平滑，以防损坏支撑件的镀层；扎扣和夹座上应分别有四个尖锐触角，载紧固石能切入构件中防止标志板松动。
四、立柱基础的构造
1.立柱的基础采用水泥混凝凝土，水泥砼的强度应为C25，基础尺寸为B=1m，H=1m，立柱基础形式可见下图：
2.立柱与立柱基础采用法兰连接，上法兰钢片与下法兰钢片的尺寸均为175mm×175mm×10mm，螺栓为10mm。

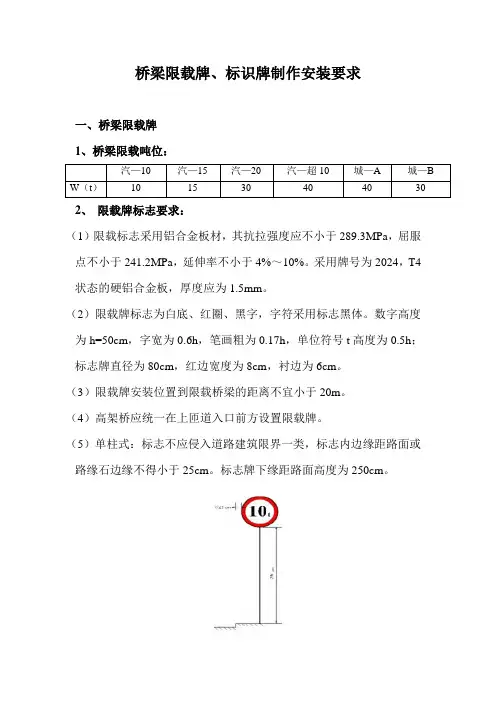

桥梁限载牌、标识牌制作安装要求 一、桥梁限载牌 1、桥梁限载吨位： 汽—10 汽—15 汽—20 汽—超10 城—A 城—B W（t）10 15 30 40 40 30 2、限载牌标志要求： （1）限载标志采用铝合金板材，其抗拉强度应不小于289.3MPa，屈服 点不小于241.2MPa，延伸率不小于4%～10%。采用牌号为2024，T4 状态的硬铝合金板，厚度应为1.5mm。 （2）限载牌标志为白底、红圈、黑字，字符采用标志黑体。数字高度 为h=50cm，字宽为0.6h，笔画粗为0.17h，单位符号t高度为0.5h； 标志牌直径为80cm，红边宽度为8cm，衬边为6cm。 （3）限载牌安装位置到限载桥梁的距离不宜小于20m。 （4）高架桥应统一在上匝道入口前方设置限载牌。 （5）单柱式：标志不应侵入道路建筑限界一类，标志内边缘距路面或 路缘石边缘不得小于25cm。标志牌下缘距路面高度为250cm。
（6）限载牌构造要求：限载牌由标志底板、反光材料、立柱、基础和紧固件组成。限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。限载牌采用热侵镀锌防腐。反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。 二、桥梁标示牌 1.标示牌字体颜色为白色，字体大小为30cm×30cm，字间距为 3cm，字符距离标示牌边缘≥12cm，底色为蓝色，桥名为单排排版时标示牌高度为70cm，桥名双排排版时标识牌高度为120cm；桥名标示牌长度依据桥名字数而定，标示牌设边框和衬边，其宽度均为3cm。 2.桥梁标示牌铝合金板材的抗拉强度应不小于289.3MPa，屈服点不小于241.2MPa，延伸率不小于4%～10%。应采用牌号为2024，T4状态的硬铝合金板，厚度应为2.0mm。限载牌采用铝合金板，限载牌背面用浅灰色，铝合金管板可以用原色。限载牌采用热浸镀锌防腐。反光膜不低于二级，且符合《公路交通标志反光膜》（GB/T 18833-2002）中相关要求。 3. 同一桥梁的标示牌和限载牌安装在一个立柱上，限载牌和标示牌的位置尺寸关系如下图示(过街天桥只有限高牌没有限载牌，且安装在天桥护栏上)，h的高度随着标识牌的宽度的增加而增大。
标识标牌导视指示系统设计制作工艺及材料知识问答 前言：针对目测有很多人对标识标牌导视指示系统设计制作的一些疑问，我特别整理了这些比较有代表性的问题在这里给大家做一个详细的解答。 1. 网印标牌、面板如何选择网印平台和网印机 答：手工网印平台有简易印台、灯光印台、吸气印台和多色轮转印台，对网印标牌、面板、标签都适用。它们各有不同特点，要根据具体需要来选用，但共同的要求是重复精度高，以利多色套印位置准确。在印大面积实地、大面积镂空印、大面积多色套印时，手工网印平台难以控制质量，这时就需要平面丝网印刷机来解决。网印机的压力调整好后是一致的，比手工网印强。因此网印标牌、面板，网印平台和网印机二者都应配备，以应付不同需要。 2. 网印标牌、面板等的网距大小如何控制 答：网印标牌、面板、标签，没有网距不行，网距太大也不行。一般是网版张力大，网距小最好。这样刮印是线接触，能及时弹起。一般规律是微形网印版网距是～1mm，小网印版的网距是2～3mm，中型网版的网距是3～5mm，大型网印版(如1m×的网距就得5～7mm。 3. 手工网印常用的定位方法有哪几种 答：手工网印常用的定位方法有6种： ①边角定位：适合于印件尺寸一致性好的情况； ②孔定位：适合于印件材料较厚，如电路板；
③三点定位：送料要轻巧，合适后最好真空吸附； ④十字线定位：分透明料和不透明料二种，先空印一次，找准十字线后再套印； ⑤图形定位：主要在4色轮转网印平台上套印，将底片放在一个工作台上，然后4个网版分别和底片对位，对好后固定即可； ⑥工装定位：主要用于注塑成型面板的定位。半自动网印机的定位是在印件上贴一张保护膜，边试印，边调整(前、后、左、右都有调整装置)，调好后锁定即可。而全自动网印机是自动传送，定位有前挡、左右挡和吸盘配合定位，网印后再传送到下道工序。 4. 网印油墨使用时如何调整 答：油墨使用时，要调整稀稠和干燥速度，还要充分搅拌均匀，并要消除气泡，如添加稀释剂、消泡剂、干燥油等，调整好后才能使用。 5. 怎样检查油墨选用是否正确 答：在油墨调整好后进行试印，如果印件不是印糊，就是堵网，或印后结合不牢，就应考虑更换油墨，重新选墨。 6. 网印标牌、面板操作要注意些什么 答：①印墨不能刮到边框，过图形一些即可，否则油墨会跑到边框上，弄得很脏。 ②回墨要么全回，要么不回墨，不能回一部分，否则再印时因印墨厚薄不一致，造成色泽也不一致。
