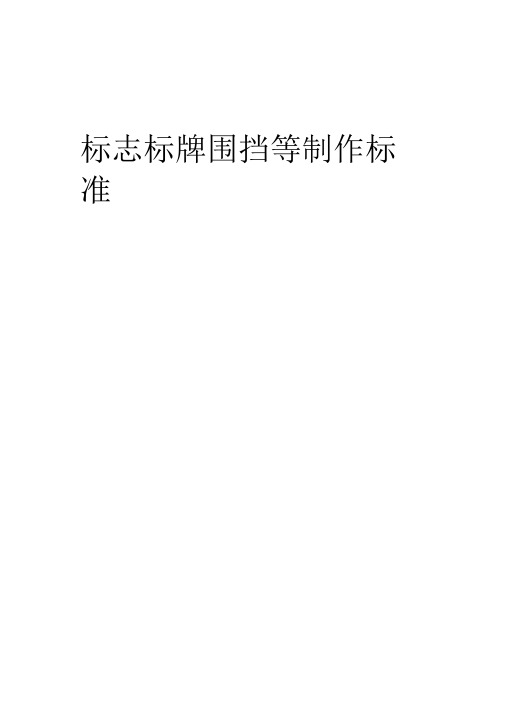

标志标牌围挡等制作标准
中铁二十局县公司佛莞城际FGZH-1标项目经理部
二零一五年一月三日
目录
标志标牌围挡等制作标准
一、编制依据
1、广东珠三角城际轨道交通有限公司《标准化管理文件》；
2、《铁路建设项目现场安全文明标志》铁技[2009]44号；
3、《铁路建设项目现场管理规范》（TB10441-2008/J928-2009）；
4、《铁路工程施工安全技术规程》；
5、GB/T15565-1995 图形符号术语
6、GB2893-2001 安全色；
7、GB2894-1996 安全标志；
8、GB／标志用公共信息图形符号；
9、GB13495-1992 消防安全标志；
10、GB15630-1995 消防安全标志设置要求；
11、GBZ158-2003 工业场所职业病危害警示标志；
12、 GB5768-1999 道路交通标志和标线；
二、标志的类型
1、禁止标志禁止人们不安全行为的图形标志；
2、警告标志提醒人们对周围环境引起注意，以避免可能发生危险的图形标志；
3、指令标志强制人们必须做出某种动作或采用防范措施的图形标志；
4、提示标志向人们提供某种信息(如标明安全设施或场所等)的图形标志；
5、明示标志上述四种标志中不能包括但现场需明示相关信息的图形标志；
6、职责、安全质量目标、五牌一图、宣传标语、门牌等。
三、标志标牌制作标准和安装标准
1、禁止标志：颜色为白色底板红色图形，铁禁-1—铁禁-8为红色底板白字，铁禁-9—铁禁-18边框为红色，白色底板红字，文字采用黑体；标牌尺寸和颜色参见铁禁标志规定的具体尺寸，设置位置详见铁禁有关规定。
2、警告标志：黄底黑字，文字采用黑体；标牌尺寸和颜色参见铁警标志规定的具体尺寸，设置位置详见铁禁有关规定。
3、指令标志：蓝底白字，文字采用黑体；标牌尺寸和颜色参见铁指标志规定的具体尺寸，设置位置详见铁指有关规定。
4、提示标志：红底白字，文字采用黑体；标牌尺寸和颜色参见铁示标志规定的具体尺寸，设置位置详见铁示有关规定。
5、明示标志：底板颜色和字的颜色、标牌尺寸和颜色参见铁识标志规定的具体尺寸，设置位置详见铁识有关规定。
6、施工现场出入口可以设置门牌楼，上标记“中铁二十局集团佛莞城际轨道交通项目FGZH-1项目经理部”，字体颜色、大小、颜色根据二十局集团公司企业文化有关规定。
7、项目部办公区正面和侧面红底黄字标语宣传横幅，大小根据二十局集团公司企业文化有关规定。
8、会议室悬挂的工程概况牌、行政组织机构图、党群组织机构图、施工形象进度牌、安全质量环保保证体系图，质质量目标、环境目标、职业健康安全目
标三标体系职能分配表，高度统一，大小根据会议室决定，蓝底白字。
9、部室职责、部室负责人职责、三标方针、目标牌，牌子尺寸：×,
蓝底白字。
10、办公室、宿舍、会议室、浴室、澡堂等门牌，尺寸×，白底蓝字，个别字数多的根据内容调整牌子尺寸。
11、卫生区域牌、消防责任牌，尺寸×，蓝底白字。
12、安全操作规程牌，尺寸×，蓝底白字。
13、炸药库、油库、配电供电站、门卫等管理规定牌，尺寸×，蓝底白字。
14、试验室，大门口挂“（局集团实验室名称）佛莞城际FGZH-1标试验室”标牌，牌子大小根据公司和集团公司有关规定。试验室悬挂的岗位安全操作规程、试验人员职责、试验流程图、三标方针、目标牌，尺寸为×，蓝底白字；仪器标识牌尺寸×，标明名称、规格、型号、状态。
15、配电箱，配电箱箱门上张贴×的配电箱标识，白底黑字，并有有电危险的警告标志，标识为红色，标牌上有：用途、配电级别（一级箱、二级箱、三级箱）、责任人、电话；其次，一级配电箱和二级配电箱箱门内必须有配电线路图，并在开关下标明配电用途，标识白底黑字，检修接电时，悬挂“正在检修，禁止合闸”的禁止标志。
16、施工现场围挡画布和项目部围挡画布，宣传标语须经业主工程部同意后方可张贴。
17、进入施工现场和项目部主要路口要张贴提醒、提示标志，要经过交警部门同意。
18、标志的设置标准
a标志的设置位置应合理醒目，应能使观察者引起注意、迅速判读、有必要的反应时间或操作距离。
b设置的安全文明标志，应使大多数观察者的观察角接近90°。
c标志不应设在门、窗、架等可移动的物体上。标志前不得放置妨碍认读的障碍物。
d当采用悬挂方式安装时，在防护栏上的悬挂高度宜为；当采用粘贴方式时，应粘贴在表面平整的硬质底板或墙面上，粘贴高度宜为；当采用竖立方式安装时，支撑件要牢固可靠，标志距离地面高度宜为。高度均指标志牌下缘距地面的垂直距离。当不能满足上述要求时，可视现场情况确定。
19、便桥便道的相关标志视施工现场实际情况，按《道路交通标志和标线》GB5768-1999的规定执行。既有线施工中使用的安全标志应按《铁路技术管理规程》（铁道部令第29号）的规定执行。
三、其他的建设标准
1、试验室：根据投资规模，总面积不应小于400m2，养护室不小于50 m2，试验室应根据要求设置样品室、水泥室、集料室、力学室、标准养护室、资料室、办公室等，试验时必须配备电话、传真、网络，必要时要配备视频监控系统，要设置专门的材料堆放场所；仪器设备的标识根据标准化管理文件和公司试验规定执行，所有检测仪器设备均由保管人根据检定、校验和检修结果，分别帖上合格证（绿色）、准用证（黄色）、停用证（红色）三种醒目标志，标志内容应根据检定单位规定标签内容填写完整，主要包括：仪器管理号、检定结论、检定日期、有效日期、检定单位（或检定员）等；计量器具必须根据国家质量技术监督局规
定的“红、黄、绿”三色标识按其检定/校准/检查合格程度实行准确的标志管理。凡经检定/校准/检查合格的计量器具，应粘贴绿色“合格证”标志；凡经检定/校准/检查发现个别功能有缺陷但其他功能合格的计量器具，应粘贴黄色“准用证”；凡停止使用但功能完好、或停用待修的计量器具，应粘贴红色“停用证”。
2、生活区：应包括职工宿舍、食堂、淋浴室、厕所以及停车场、篮球场、娱乐室等活动场所等，并在四周设置×的水沟，水沟上盖铁篦子或混凝土盖板。
（1）临时建筑之间的防火间距不得小于 5 m，成组布置的临时建筑物，每组不应超过 10 幢，组与组之间不应小于 10 m。
（2）临时建筑物不宜超过 2 层，临时宿舍的房间建筑面积大于 50平方米的，应当设置两个安全出口。
（3）临时建筑采用建筑构件的燃烧性能等级应为 A 级。
（4）厨房及其它固定用火作业区宜设置于在建工程可燃材料堆场或仓库25 m之外；并设在下风向，有烟囱的应在烟囱上装防火帽。
（5）生活区、办公区设置在氧气、乙炔气瓶、油漆稀料等易燃易爆危险品仓库 25 m之外。
（6）高压架空线下禁止搭建临时建筑。
（7）盥洗区应根据用水量设置公用开水炉、电热水器或饮用水保温桶。
（8）工人宿舍生活区必须选址合理，并满足安全、卫生、消防、防雷、保温、通风、绿化等要求，如用彩钢板搭设，职工宿舍应和施工现场、拌合站、管片厂等要隔开一定距离，并且要设在施工场地的上风侧，要坚固、美观，为保证住房安全，住房基础必须坐落在牢固的地基上，地基必须经过处理，其次，为防止台风，可在房子四周应张拉缆索。
（9）人均生活用房面积一般不应小于5m2。房间净空高度应控制在不低于，门窗齐全，保证通风照明良好，室内整洁，房顶材料应选用阻燃材料，防雨，内墙抹灰刷白，卫生材料吊顶，地面硬化防潮湿，保证每人单床，床上用品统一配发，禁止通铺或钢管搭设上下床铺；宿舍热天要有降温设施，能保证工人正常休息，生活区由办公室不定期检查用电及卫生情况，要有保暖、消暑、防蚊虫叮咬措施，宿舍要定期消毒杀菌；电线严禁用护套线，埋设的电线采用防水电缆，电线统一走暗线，插座统一安装，禁止乱接乱拉；室内导线有绝缘管、槽保护，严禁使用电炉、火炉和大功率电器，禁止在宿舍做饭，禁止在电线上搭衣服，禁止在宿舍使用碘钨灯和白炽灯照明，照明灯统一使用节能灯；生活区按规划配置有标识的垃圾桶，每个宿舍配置小垃圾篓。挂卫生区域责任牌（×），设卫生保洁员。
（10）食堂应单独设置，彩钢板搭设时只能搭建一层，职工食堂面积按工地施工高峰人数70%×lm2/人计算，其次，设置小餐厅和招待餐厅，食堂设置应符合食品卫生法要求，位置要距厕所、垃圾有害物质大于30m远。应用净空高度不得低于，水泥地面、不积水，锅台四周面案板挨墙处贴白瓷砖，器具整洁卫生。有食堂卫生管理责任制度，有卫生许可证，炊事员（包括工作人员）有健康证，工作时必须戴工作证，穿工作服。食堂室内设有排风窗及冰柜，有防尘、蚊、蝇、鼠害设施。生活垃圾要装容器，有专人管理、及时清运；食堂要有空调等降温设施，保证炊事员暑期能正常工作。
必须保证供应符合卫生标准的饮用水，高温季度应有降温防暑措施，如绿豆汤、茶水等。
生、熟食分开操作，熟食操作时应有防蝇间或防蝇罩，禁止使用非食用性塑
料制品做熟食容器，炊事员定期体检，职工膳食、饮水供应等应符合卫生要求。
要有专门的存放液化气罐的库房，库房应远离宿舍30m设置；
食堂设置暗沟，埋设不小于?100的PVC管，食堂生活废水要经过隔油池，然后排入市政污水管网。
（11）分设男女厕所，厕所结构稳定、牢固、防雨、防风，并安排专人及时打扫干净，不得污染环境，及时消毒和清理，防止蚊蝇孳生，面积按现场平均人数人设置，必须是水冲式厕所且保持清洁。大小便池内镶贴瓷砖，水泥砂浆地面，厕所通风采光良好，专人管理，如用砖砌厕所，墙壁必须刷白，高不小于面砖墙裙；工地现场（车站、拌合站、管片厂、隧道口）也必须设置水冲式男女厕所，厕所数量根据工地实际情况确定；厕所排污设暗沟，埋设不小于?150的PVC管，厕所排污符合当地政府有关部门规定。
（12）浴室的淋浴头数量要能满足工人按时洗浴的需要，浴室面积按现场平均人数人设置，淋浴头5~7人设一个，插座、照明灯要有防水罩，电线要用防水电缆，并且电工要每天检查漏电保护器是否合格，洗浴间的地板必须是防滑地板砖，要定期检查浴霸的安全性，浴室内张贴“地滑小心摔倒”警示标志（尺寸大小×，白底蓝字）。
（13）项目部在生活区建一个篮球场，地面采用20-30cm混凝土，球场大小15m（宽）×28m（长），设在项目部正中间，篮球场四周设置4根灯柱，根据实际设置4~8盏强光灯。在项目部设置娱乐室，娱乐室可以打乒乓球、下棋和看电视。
（14）生活区设置垃圾回收桶，分为可回收利用垃圾和不可回收利用垃圾两种，并在垃圾桶上贴上标识，标牌大小×，白底红字，红框。可回收垃圾包括纸
类、金属、塑料、玻璃等，通过综合处理回收利用，可以减少污染，节省资源；不可活收垃圾包括厨余垃圾、有害垃圾和其他垃圾，厨余垃圾包括剩菜剩饭、骨头、菜根菜叶等食品类废物，经生物技术就地处理堆肥；有害垃圾包括废电池、废日光灯管、废水银温度计、过期药品等，这些垃圾需要特殊安全处理。其他垃圾包括除上述几类垃圾之外的砖瓦陶瓷、渣土、卫生间废纸等难以回收的废弃物，采取卫生填埋可有效减少对地下水、地表水、土壤及空气的污染；
3、办公区：包括办公室（项目经理、书记、总工程师、项目副职、工程部、安质部、物资保障部、盾构管理部、征迁部、财务部、计划成本部、综合办公室）、会议室等，试验室单独设置。办公区选址合理，应满足安全、卫生、消防、防雷、保温、通风、绿化等要求。
（1）临时建筑之间的防火间距不得小于 5m，成组布置的临时建筑物，每组不应超过 10 幢，组与组之间不应小于 10 m。
（2）临时建筑物不宜超过 2 层，临时宿舍的房间建筑面积大于 50平方米的，应当设置两个安全出口。
（3）临时建筑采用建筑构件的燃烧性能等级应为 A 级。
（4）办公区设置在氧气、乙炔气瓶、油漆稀料等易燃易爆危险品仓库 25 m 之外。
（5）高压架空线下禁止搭建临时建筑。
（6）办公区设置黑板报、读报栏、消防平面图（写明消防领导小组）、五牌一图、企业简介、工程概况等，高度要一致；办公区正面和两侧挂红底黄字标语宣传横幅；五牌一图：施工管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌的制作和安装要求严格按照《铁路建设项目现场安全文明标志》
铁识26~29附录B9规定执行，施工现场平面图的制作和安装符合《铁路建设项目现场安全文明标志》铁识28要求和附录B9规定执行。
（7）办公区地面采用10~20cm混凝土硬化，并在项目部正对大门处设置国旗、中铁建和二十局旗帜；项目部根据条件设置娱乐活动设施（篮球场、乒乓球室）；
（8）办公区四周设置排水沟不小于（×），水沟上盖铁篦子，保证排水畅通，保证不积水，污水经沉淀池排入市政管网；
（9）车棚要搭设稳固的有顶棚的大棚，车棚高度,车棚正面可以根据要求张贴宣传标语；大棚要能防大风，停车位数量根据项目部车辆数和大检查时的车辆数综合考虑，停车位按15辆考虑，停车位按标准（3m×6m）划上白色停车线，并在车棚前竖立明示标志“停车位”标牌，尺寸×，白底红字红框；
（10）办公区项目经理、书记、总工程师、项目副职、工程部、安质部、物资保障部、盾构管理部、征迁部、财务部、计划成本部、综合办公室按要求设立单独的办公室，并在办公室悬挂标牌，各部室和项目领导挂职责、部室职责、部室负责人职责、三标方针、目标牌（×），白底蓝字。项目主管领导办公室和宿舍分开，副职领导办公和住宿在一起，宿舍在里间，办公室在外间，用彩钢板隔开，部室办公室每间面积不小于30m2。
（11）项目部根据要求设置会议室（职工培训中心）和农民工业余学校，会议室不小于90m2，农民工业余夜校面积不小于100 m2，配备必要的会议桌和椅子，非整体性的会议桌要铺桌布，并配备必要的投影和视频设备。
会议室和农民工业余夜校挂工程概况、行政组织机构图、党群组织机构图、施工形象进度图、质量、安全、环保保证体系图、质量目标、职业健康安全目标、
三标体系职能分配表等制度要上墙（高度统一、大小根据会议室定）；
行政组织机构图包括：行政工作指导思想、工作目标，项目领导及各部室负责人、各施工队及负责人；
党群机构图包括：党群工作指导思想、工作目标，项目党工团负责人及委员，项目各种领导小组；
形象进度图：分三部分，上面部分包括：管段里程、合同开竣工日期、投资总额、工程数量，主要工程特点；中间部分绘制工程纵断面图，显示出土石方分段挖填数量、里程，桥梁孔跨数、结构形式、里程、长度、基础形式，隧道的起止里程、长度、原地形线、围岩级别，涵洞形式、长度、位置；下面部分绘制工程平面布置图，体现工程平面位置，大临工程，结构物位置等。
（12）办公区设置垃圾桶，分为可回收利用垃圾和不可回收利用垃圾，并在垃圾桶上贴上标识，标牌大小×，白底红字，红框。可回收垃圾包括纸类、金属、塑料、玻璃等，通过综合处理回收利用，可以减少污染，节省资源，不可回收垃圾包括有害垃圾和其他垃圾，有害垃圾包括废电池、废日光灯管、废水银温度计、过期药品等，这些垃圾需要特殊安全处理。其他垃圾包括除上述几类垃圾之外的砖瓦陶瓷、渣土、卫生间废纸等难以回收的废弃物，采取卫生填埋可有效减少对地下水、地表水、土壤及空气的污染；
（13）办公区门口设电动伸缩大门和门卫室，配2名门卫负责进出人员和车辆的检查登记，门卫室门口贴“门卫室”门牌，室内贴门卫管理制度（×白底蓝字），在大门处竖立温馨提示牌“进出人员和车辆，请自觉登记”（×，白底蓝字）。在项目部活动板房醒目位置张贴项目部名称标语，大小根据活动板房的大小调整。
4、生产区：包括拌和站、管片厂、车站、隧道明挖段和盾构、改移道路、三电工程等。
（1）生产区设大门和围挡，大门开设的位置和方向，以方便、安全为原则，生产区布局要以方便、经济、安全、规范为原则。大门宽度不小于7米，门头高度不小于米，并符合消防要求。门头要标明施工单位名称，悬挂企业标志，两侧为弘扬企业精神的标语。大门采用对开铁门，铁门颜色为蓝底白字，大门上喷绘“中铁二十局集团”。
（2）生产区四周设置×的水沟，水沟上盖铁篦子，排水通过沉淀池排入市政污水管网。
（3）生产区出入口要设置洗车台、自动洗车机等冲洗设施和沉淀池，设专人负责出去车辆冲洗,必须对驶出施工现场的机动车辆冲洗底盘和车轮干净后，方可上路行驶，严禁将施工现场内的泥土带出污染城市道路。
（4）在施工场地入口醒目位置悬挂“五牌一图”及各类标示牌、警示牌、工艺流程牌、危险源公示牌、温馨提示牌；现场总体布置图（含临时设施）标识清楚，施工管理人员名单及监督电话牌、消防保卫牌、安全生产牌、文明施工牌的制作和安装要求严格按照《铁路建设项目现场安全文明标志》附录B9规定执行；施工现场平面图的制作和安装符合《铁路建设项目现场安全文明标志》铁识28要求，工艺流程牌制作和安装符合《铁路建设项目现场安全文明标志》铁识22要求，危险源公示牌制作和安装符合《铁路建设项目现场安全文明标志》铁识27要求，温馨提示牌“进入施工现场，请注意安全”、“进入工地，请戴好安全帽”，制作和安装符合《铁路建设项目现场安全文明标志》铁示1要求，标牌尺寸×。临时设施布置合理。施工现场水、电等临时设施必须合理规划，管路、电力线等
各种管、线、路布置整齐美观。
（5）在车站、盾构施工入口处，设置监控值班室及视频监控系统，并设专人负责视频监控，在值班室悬挂值班人员岗位职责牌，进入车站和盾构施工入口处设置进出登记或打卡处（自动门禁系统），对出入的人员进行自动打卡登记。
（6）施工场地要根据情况设置兼做遮阳棚的茶棚，以供工人临时休息歇凉的场所，在工地设置开水桶和茶水桶。
（7）工地现场两端设置厕所，厕所要分男女，每座大小不小于50m2，厕所排污符合当地政府有关部门规定，厕所安排专人每天打扫，保证清洁干净。
（8）工地现场根据要求设置水塔，每个车站和盾构地面施工场地水塔数量不少于2个，混凝土拌和站和管片厂各设一座水塔，水塔大小根据施工用水量决定，应不小于10m2。
（9）在施工现场入口设班前教育演讲台一座，尺寸长×宽×高，正面贴“班前教育演讲台”，牌子尺寸：×，白底红字红框。
（10）在车站、隧道口设置应急物资库房，库房门口正上方张贴“应急库房”，牌子尺寸：×，白底红字红框，其次在门口张贴“应急物资、禁止乱动”，标牌尺寸×，按照铁禁18附录B4制作。
5、施工围挡：包括生活办公区、生产区。
（1）施工场地（除改移道路）要求采取全围蔽，生活办公区采取全围蔽，围蔽采取18砖墙，每隔3m设一道37的墙柱，墙高，砖墙刷白，围挡下方设置30cm高、24cm厚砖墙护脚作为界线（黄黑相间），防止淤泥、污水溢出围挡外流。砖墙基础必须稳固，不得积水。
（2）围挡画布宣传画面可以张贴公益性宣传画面、文明施工、温馨提示、
企业宣传画面，对外宣传统一采用版面“广东珠三角城际轨道交通”；围挡底部砌15cm×20cm×6cm的轻质砖，轻质砖的颜色为黄黑相间，或者直接将底部的砖墙基础刷为黄黑相间的斜条纹，条纹宽度30cm。
（3）砖墙外面贴围挡布，围挡布的尺寸根据砖墙每格大小，围挡画布底色为绿色白字，立柱及上边框颜色为奶白色。
（4）围挡两端和大门口位置，统一在一副标准块（高×宽）上张贴印刷有工程项目名称、建设业主、施工单位、监理单位名称，、施工时间和投诉电话，在另一块标准快上张贴印刷项目概况（包括线路示意图）和本标段工程概况，蓝底白字。
（5）根据道路宽度和交通流量确定围挡的宽度，在满足当地对交通疏解的要求情况下，一般按一侧距墙基础不超过，另一侧留一车道控制，道路的横向通道应尽量保留，每段长度左右靠车道侧或端头需设一个大门。
（6）交通导改必须严格按照批准的导改方案严格实施，不得随意更改，导改后围挡要按要求及时实施。
7）在交通要道、拐弯处和围挡易遭到碰撞的围挡外侧设立防撞设施活动水马。
8）在围挡立柱上不超过50m设置警示灯一个，在大门立柱上设置两盏美观大方的装饰灯；
6、消防及防毒防尘设施
（1）总体要求
1）施工总平面布局。施工工地总平面布局应有合理的功能分区，应明确划分施工区、办公区、生活区、明火作业区、易燃易爆材料存放区、易燃废品集中
区，应设置有连接各区宽度不小于4米的消防通道，各区之间保持一定的防火间距，施工现场出入口的设置应满足消防车通行的要求,并宜布置在不同方向,其数量不宜少于2 个。当确有困难只能设置1 个出入口时，应在施工现场内设置满足消防车通行的环形道路。
2）易燃易爆危险品库房与在建工程的防火间距不应小于15m，可燃材料堆场及其加工场、固定动火作业场与在建工程的防火间距不应小于10m，其它临时用房、临时设施与在建工程的防火间距不应小于6m。
3）每层建筑面积大于200m2 时，应设置不少于2 部疏散楼梯，房间疏散门至疏散楼梯的最大距离不应大于25m；
4）单面布置用房时，疏散走道的净宽度不应小于米；双面布置用房时，疏散走道的净宽度不应小于；
5）宿舍房间的建筑面积不应大于30m2，其它房间的建筑面积不宜大于100m2；房间内任一点至最近疏散门的距离不应大于15m，房门的净宽度不应小于，房间建筑面积超过50m2时，房门的净宽度不应小于；
6）发电机房、变配电房、厨房操作间、锅炉房、可燃材料库房及易燃易爆危险品库房的防火设计应符合下列规定：
a建筑构件的燃烧性能等级应为A 级；
b 层数应为1 层，建筑面积不应大于200 m2；
c可燃材料库房单个房间的建筑面积不应超过30m2，易燃易爆危险品库房单个房间的建筑面积不应超过20 m2；
7）在办公生活区、隧道口、拌和站、管片厂、钢筋加工场、油库、设备停放场所按公司消防设施配备标准“五个五”，架上按照“五个五”配置消防设施：
5支4kg手提贮压式干粉灭火器，5把火钩（可用钢筋自行加工），5把消防锹，5把消防斧，5只消防桶。消防砂置于架下。另外在消防池内储备2方消防沙，在消防水池内储备2m3消防水。并在消防器材存放处张贴“安全防火、人人有责”、“消防器材、禁止乱动”的标牌，红底白字，尺寸×，消防池上粘贴“消防沙”标牌，制作按照铁识6附录B5，白底红字红框，尺寸×.。
8）龙门吊、塔吊操作室、配电室、发电机房配备2支4kg灭火器，盾构操作室、盾构变压器、运输车等均需按要求每处配备2支4kg灭火器。
9）临时用房建筑面积之和大于1000m2或在建工程（单体）面积大于10000m2时，应设置临时室外消防给水系统；当工地现场处于市政消火栓保护范围150m 以内，且市政消火栓的数量能满足室外消防用水量要求时，可不设置临时室外消防给水系统，消火栓布置间距不大于120m，消火栓箱子白底红字，上面标有“消火栓、火警119和消防责任人的名字及电话”
（1）办公生活区
1）办公区每栋房（每100m2）配备4kg干粉灭火器2支，在醒目位置设置，放在灭火器箱内；灭火箱上张贴铁示1附录A4，尺寸×，并在附近张贴铁示2附录A4，尺寸40cm×30cm。
3）生活区每栋房（每100m2）配备4kg干粉灭火器2支，在醒目位置设置，放在灭火器箱内；灭火箱上张贴铁示1附录A4，尺寸×，并在附近张贴铁示2附录A4，尺寸×；并悬挂消防责任牌、“安全用电、注意防火”、“严谨乱倒乱扔垃圾，保护自然生态环境”警示牌（×）挂于醒目位置。
3）施工现场应当选择安全地点集中设置员工食堂，制定专门的管理制度，落实专人管理明火、燃气、燃油。
4）食堂应设置独立的制作间、储藏间。食堂应配备必要的排风设施。中间油箱、燃气罐应单独设置存放间，存放间应通风良好并严禁存放其他物品。每个食堂和燃气罐储存间各配备4kg干粉灭火器2支，放在灭火器箱内；
5）每间宿舍必须设立一名消防安全责任人，其姓名要张挂在宿舍门口，负责宿舍日常的防火工作。消防责任牌蓝底白字，尺寸×。
6）严禁躺在床上吸烟，乱丢烟头，在办公生活区设专门的吸烟区，挂“吸烟区”标志牌，制作按照铁识8附录B4，白底红字红框，尺寸×，吸烟区配备烟灰缸、圆柱状铁皮垃圾桶，并张贴“禁止乱扔烟头”的标牌，制作按照铁禁12附录B4，尺寸×。
（7）保持宿舍道路畅通，不准在宿舍通道、门口堆放物品和作业。
（8）严禁携带易燃易爆物品进入宿舍。
（9）试验室必须在每一个操作间和办公室配备2支4kg灭火器，宿舍灭火器按照生活区要求配置，其次，要按公司“五个五”消防设施要求配备消防设施，试验室的化学试剂和易燃品必须单独存放，不得与操作室和宿舍等建在一起。
（2）隧道工程
1）建立消防安全领导小组，负责施工现场的消防安全领导工作；
2）将隧道施工工点容易发生火灾，以及对消防安全有重大影响的部位确定为消防安全重点部位，设置明显的防火标志，实行严格管理，悬挂防火标志“当心火灾”;按照铁警4和附录A2制作悬挂，尺寸×，“禁止放易燃物”（按照铁禁1和附录A1制作悬挂，尺寸×）,“禁止烟火”（按照铁禁7和附录A1制作悬挂，尺寸×）,“禁止掉落焊花”（按照铁禁10和附录B4制作悬挂，尺寸×）。
3）隧道口应设立人员进洞登记和电子门禁进行管理，并由专人负责。
4）隧道施工应采取综合防尘防毒措施，必须在掌子面、盾构机合适位置存放不少于最大作业人员数量的防毒面具，并定期检查确保有效。
5）隧道施工中设置的安全防护设施（如竖井的防护网等）不得使用易燃材料。
6）隧道内施工应注意防火安全，动火作业必须按制度审批，遵守消防安全操作规程，落实消防安全措施。
7）洞内不得存放汽油、煤油、炸药、雷管及防水材料等易燃易爆物品，不得设置生产物资临时仓库。
8）隧道内作业现场应备充足的应急救援物资。
9）二衬钢筋安装之前，仰拱防水板必须铺设保护层，拱部及边墙钢筋接头不得采用焊接，其它动火作业必须对铺设好的防水板采取隔离保护措施，并安排专人监护。
10）洞内运输设备，如运渣车、挖机等，应定期进行维修保养和检测，并建立维修保养检测台账和设备登记台账（设备出厂合格证、购买合同等），不允许使用报废车辆或擅自改装车辆。
11）隧道各洞内、井口施工区，盾构机机电室、料库、皮带运输机等处应设置必要的消防器材，并设明显标识牌，定期进行检查、补充和更换。此外，还需按以下规定设置：
a.洞内防水板作业面和洞内变电站、配电柜、机械设备集中作业区等处均配置 2 台以上推车式干粉灭火器（不少于 35Kg）；每台机械设备必须配 2支以上4kg手提式灭火器；
b.洞内供水干管每 50m 设置一处消防水龙头，并配备消防水管和水枪；
c.洞内必需设置应急照明灯、手动报警装置，并设置固定电话或开通移动通信信号，以便能及时与地面联系。
12）地下矿山法隧道每一竖井必须至少另设一处连通地面的逃生通道，并设置明显的逃生路线标识标志牌，逃生通道采用消防安全标志标准，尺寸×，安全出口、疏散楼梯、疏散走道、消防车道等处应设置“禁止锁闭”、“禁止堵塞”等警示类标识，按照铁禁8和附录A1制作悬挂，尺寸×。
（3）油库（油罐）
1）油库应远离生活办公区、生产场所和公路。
2）油库（油罐）的消防设施，按每一油罐组防火堤内面积，每400m2设一具8kg的干粉灭火器，当计算数据超过6具时，按6具配置，但必须保证每座油罐2具，油罐顶部计量操作台必须设一条石棉毯；
3）每一个油罐组应设置一个2m3的消防沙池或消防沙箱，同时设置消防器材箱，内设2把消防锹、2个消防桶、2条25m消防水带等器材，消防沙箱和消防器材箱应设置在油罐组防火堤之外，靠近油罐出入口处；
4）机械设备付油区和接卸区，每个付油处和接卸油处均应配置2具8kg的手提式干粉灭火器和一台35kg的推车式干粉灭火器，每个付油鹤位置和每个卸油口应设一条石棉毯；付油区和接卸区应设置一个2m3的消防沙池或消防沙箱，同时设置消防器材箱，内设2把消防锹、2个消防桶、2条25m消防水带等器材。
5）油库内应悬挂油库管理制度、卸油和加油安全操作规程、油库管理员职责等标牌牌子尺寸：×,蓝底白字，并悬挂“油库重地、闲人免进”，标牌制作按照铁禁16和附录B5制作悬挂，尺寸×，白底红字红框，张贴“禁止烟火”标牌，制作按照铁禁7附录A1，尺寸为×。
