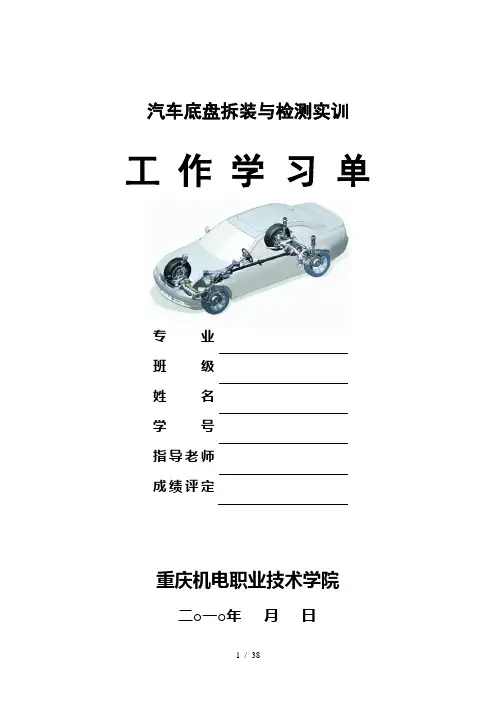

汽车底盘拆装及检测实训工作学习单
专业
班级
姓名
学号
指导老师
成绩评定
云南工程职业学院
二○一七年月
序言
汽车底盘构造及检修实训是《汽车底盘构造及检修》课程的重要实践教学环节.通过该实训，巩固学生的汽车底盘构造及原理知识，使学生了解汽车底盘总成拆装要领、掌握常用拆装工具的正确选择及操作方法、提高学生的动手能力、增强学生的组织纪律观念、养成吃苦耐劳及团队合作精神。
为完善教学，促进学生理论知识的强化和操作技能的提高,特编制本实训工作学习单,使学生在实训过程中目的明确，有章可循。学生应认真结合教材相应内容,了解各个实训项目的目的、内容、步骤及要求，并在实训过程中认真执行.
1实训目的：通过实训教学,使书本知识紧密联系实际;通过学生实训感性地对汽车底盘的种类、结构、原理、功能和使用要求进行更深的了解，可有效提高实践操作技能，更好地适应社会需要；通过实训教学,逐步培养学生热爱专业、热爱劳动、学会学习、团结互助的品德。
2实训基本要求：学会底盘常用拆装工具和仪器设备的正确选用；学会底盘总体拆装、调整和各系统主要零部件的正确拆装；学会底盘主要零部件的检测；掌握底盘的基本构造和基本工作原理;掌握底盘各组成机构及系统的结构、工作原理。
3其他要求：实训应在理论知识复习的基础上，并在实训教师指导示范下，由学生独立完成；工作学习单的书写要做到字迹工整、排列整齐，回答问题准确、简明扼要;实训时，注意操作步骤、操作规程，了解并初步掌握仪器设备及工、量具的正确使用方法；在实训过程中，应做好实训记录，进行认真整理归纳后，再将有关内容（包括附图)书写到工作学习单中；为培养各位学生的养成好的工作习惯及良好的职业素质，所有实训环节应尽可能的按照“6S”的标准进行；拆装实训严格按照实训计划分组进行,人员按编组固定，不得私自调换和窜岗。
本实训工作学习单编写具体分工如下：本工作学习单的组稿、审稿、编排及校对由李仕生负责；周欢编写实训领域1及实训领域2；熊成军编写实训领域3;李彦编写实训领域4。由于编写时间仓促、编者水平有限，其中定有不足之处，欢迎各位老师及学生提出宝贵意见及建议。
实训领域1：汽车传动系的维修
学习任务1。1 离合器的维修
1、看图一，实训指导老师指定的离合器台架，观察离合器的动作；
1） 汽车正常行驶离合器 ； 2） 汽车换挡踩下踏板后，离合器 ；
3） 汽车发动机工作飞轮旋转，踩下踏板后离合器盖是否往轴
向方向移动动 （填是或否)压盘是否轴向方向移动 (填是或否 )离合器片是否有轴向方向移动 （填是或否）；
2、大多数轿车离合器采用膜片式，其离合器盖和压盘见图二并对照实训室羚羊轿车的离合器总成,标出其部件名称。
1) ; 2) ; 3) ； 4) ； 5) ； 6) ； 7) ； 8) ； 9) ； 10) ； 11) ； 12) ；
4、在整车实训室观察下列汽车离合器操纵机构是绳索式?液压操纵？杆式操纵？
红旗轿车 ： 桑塔纳2000: LS400： 羚羊轿车: 凯马货车:
图一
图二
5、在实训室找到相应的车型,学习液压操纵机构的离合器，并能写出图三离合器液压操纵机构中含数字代表部件的名称。
1) ；2) ;3）；4) ；5）；6）；7) ；8) ；9）；10) ；
6、调整羚羊轿车的自由行程。简述调整自由行程的方法？
7、如果自由行程过小，会对汽车有什么影响？自由行程过大,会对汽车有什么影响？
8、离合器打滑是由哪些原因引起的？
9、在实训室,如图五所示检查离合器片摩擦衬片的磨
图三图四
损,测量栁钉头沉入摩擦表面的深度?为什么？磨损超标怎么办？
10
、如图六，简述离合器盖的检查？离合器盖性能的评价指标？
学习任务1。2 手动变速器的维修和故障分析
1、在实训车间观察，汽车是什么类型的变速器，如果是手动变速器那么是三轴式还是二轴式以及有几个档位？
凯马货车手动（）自动（) 档位数（）几轴式（）
LS400 手动（）自动（）档位数（）几轴式（)
桑塔纳2000 手动（）自动（）档位数( ）几轴式（)
羚羊世纪星手动（）自动（）档位数( ）几轴式（）
2、MT（Manual Transmission)中文名称是（）
AT(Automatic Transmission）中文名称是( ）
CVT（Continuously Variable Transmission)中文名称是( ）
3、在目前的汽车中，手动变速器壳分为（）轴式，结合实训室的实物观察，图一是（）轴式变速器，它是（）档变速器，它主要用于
驱动车上，中间轴上的齿轮是连接在
中间轴上，输出齿轮是在输出轴上，
输出轴上的换挡毂套是在输出轴
上,当拔叉拔到②时变速器处于（）档写出动力传
递路线。（可以给零件标上号码)。
发动机-—飞轮——离合器——输入轴——
（）—-（）-—（)——（)—-
图六
（）——（）
——输出轴--差速器.
4、结合实训室的实物,简述自锁装置、互锁装置的组成，并分别概述其作用？
5、结合实训室的实物，简述同步器的结构组成和作用？
学习任务1.3 自动变速器的维修和故障分析
学习任务1.3。1 自动变速器的认识
1、在实训车间观察，见图一，说出自动变速器换 挡手柄位置的名称？
P ： R ： N: 3—D ： L ： 2:
2、在实训室找到下列自动变速器的实物或则解剖模型，并且用箭头在图上标出输入、输出轴的位置和方
向.
图二（a) 图二(b) 图二（c ） 图二(d ）
3、根据图二,写出电控液力自动变速器的组成部分。
1) ； 2) ; 3) ; 4) ； 5) ； 6) ；
7) ；
4、分组讨论，自动变速器和手动变速器相比,其优缺点有哪些？分别作答。
5、结合实训室自动变速器台架,下列哪些是正确驾驶带自动变速器汽车的方法。正确打“√”，错误打“×”。
图一
图二
