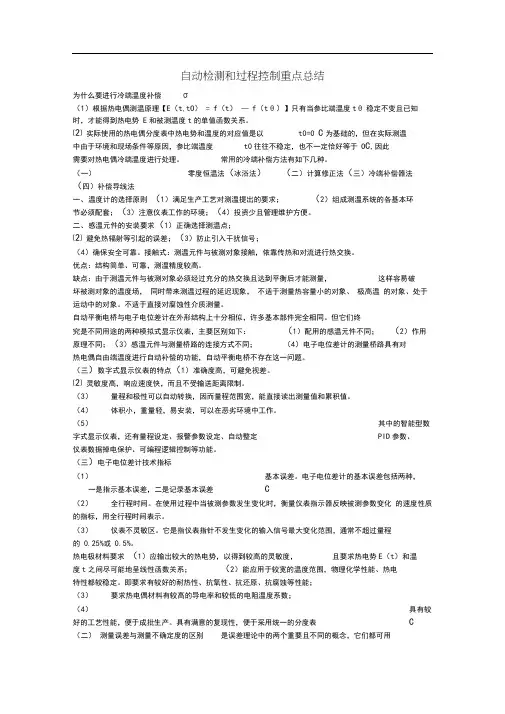

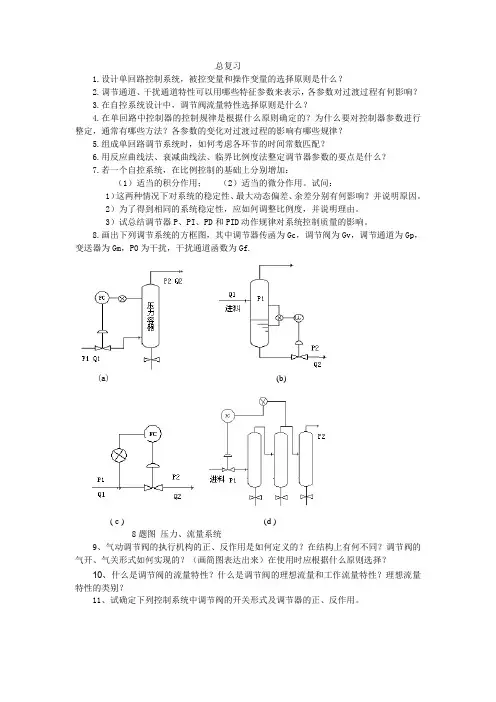

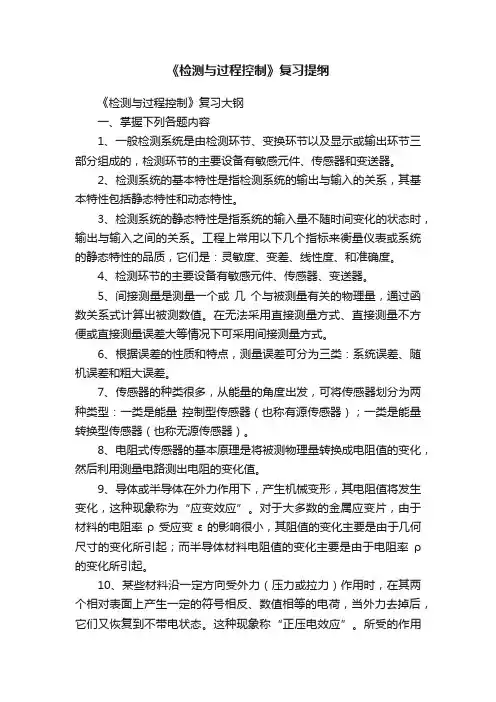

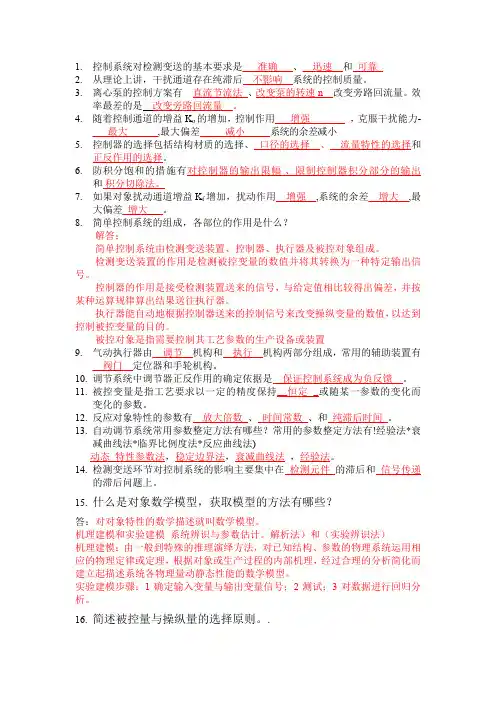

自动检测和过程控制重点总结
为什么要进行冷端温度补偿
(1)根据热电偶测温原理【E(t,t0)＝f(t)－f(t0)】，只有当参比端温度t0稳定不变且已知时，才能得到热电势E和被测温度t的单值函数关系。
(2)实际使用的热电偶分度表中热电势和温度的对应值是以t0=0℃为基础的，但在实际测温中由于环境和现场条件等原因，参比端温度t0往往不稳定，也不一定恰好等于0℃，因此需要对热电偶冷端温度进行处理。常用的冷端补偿方法有如下几种。
(一)零度恒温法(冰浴法)(二)计算修正法(三)冷端补偿器法 (四)补偿导线法
一、温度计的选择原则(1)满足生产工艺对测温提出的要求；(2)组成测温系统的各基本环节必须配套；(3)注意仪表工作的环境；(4)投资少且管理维护方便。
二、感温元件的安装要求(1)正确选择测温点；
(2)避免热辐射等引起的误差；(3)防止引入干扰信号；
(4)确保安全可靠。接触式：测温元件与被测对象接触，依靠传热和对流进行热交换。
优点：结构简单、可靠，测温精度较高。
缺点：由于测温元件与被测对象必须经过充分的热交换且达到平衡后才能测量，这样容易破坏被测对象的温度场，同时带来测温过程的延迟现象，不适于测量热容量小的对象、极高温的对象、处于运动中的对象。不适于直接对腐蚀性介质测量。
自动平衡电桥与电子电位差计在外形结构上十分相似，许多基本部件完全相同。但它们终究是不同用途的两种模拟式显示仪表，主要区别如下：(1)配用的感温元件不同； (2)作用原理不同；(3)感温元件与测量桥路的连接方式不同； (4)电子电位差计的测量桥路具有对热电偶自由端温度进行自动补偿的功能，自动平衡电桥不存在这一问题。
(三) 数字式显示仪表的特点(1)准确度高，可避免视差。
(2)灵敏度高，响应速度快，而且不受输送距离限制。
(3)量程和极性可以自动转换，因而量程范围宽，能直接读出测量值和累积值。
(4)体积小，重量轻，易安装，可以在恶劣环境中工作。
(5)其中的智能型数字式显示仪表，还有量程设定、报警参数设定、自动整定PID参数、仪表数据掉电保护、可编程逻辑控制等功能。
(三) 电子电位差计技术指标
(1)基本误差。电子电位差计的基本误差包括两种，一是指示基本误差，二是记录基本误差。
(2)全行程时间。在使用过程中当被测参数发生变化时，衡量仪表指示器反映被测参数变化的速度性质的指标，用全行程时间表示。
(3)仪表不灵敏区。它是指仪表指针不发生变化的输入信号最大变化范围，通常不超过量程的0.25%或0.5%。
热电极材料要求(1) 应输出较大的热电势，以得到较高的灵敏度，且要求热电势E(t)和温度t之间尽可能地呈线性函数关系；(2) 能应用于较宽的温度范围，物理化学性能、热电特性都较稳定。即要求有较好的耐热性、抗氧性、抗还原、抗腐蚀等性能；
(3) 要求热电偶材料有较高的导电率和较低的电阻温度系数；
(4) 具有较好的工艺性能，便于成批生产。具有满意的复现性，便于采用统一的分度表。
(二)测量误差与测量不确定度的区别是误差理论中的两个重要且不同的概念，它们都可用作测量结果准确度评定的参数，是评价测量结果质量高低的重要指标：
(1)误差是不确定度的基础，研究不确定度首先需要研究误差，只有对误差的性质、分布规律、相互联系及对测量结果的误差传递关系等有了充分的了解和认识，才能更好地估计各不确定度分量，正确得到测量结果的不确定度，用测量不确定度表示测量结果，易于理解、便
于评定，具有合理性和实用性。 (2)测量不确定度的内容不能包罗更不能取代误差理论的所有内容，不确定度是现代误差理论的内容之一，是对经典误差理论的一个补充。
准确度也称精确度，是指测量结果与实际值相一致的程度，是测量的一个基本特征
这种电磁波是由物体内部带电粒子在分子和原子内振动产生的，其中与物体本身温度有关传播热能的那部分辐射，称为热辐射
若某物体的辐射亮度E(l,T)与温度为TL的绝对黑体的亮度E0(l,TL)相等，则称TL为这个物体在波长为l时的亮度温度测量值xi与平均值之差称为残差
分辨力是指仪器能检出和显示被测信号的最小变化量，是有量纲的数
相对误差是指被测量的绝对误差与约定值的百分比。系统误差指在偏离测量规定条件时或由于测量方法引入的因素所引起的、按某确定规律变化的误差随机误差指在实际条件下多次测量同一个量时，如果误差的绝对值和符号以不可预定方式变化的误差
粗大误差指由于错误的读取示值，错误的测量方法等所造成，明显歪曲了测量结果的误差附加误差:仪表偏离规定的正常工作条件时所产生的与偏离量有关的误差。
置信区间随机变量取值的范围[-a,a]置信概率p是随机变量在置信区间的范围内取值的概率
测量不确定度是表征合理地赋予被测量值的分散性并与测量结果相联系的参数。
压电材料在沿一定方向受到压力或拉力作用时而发生变形，并在其表面上产生电荷；而且在去掉外力后，它们又重新回到原来的不带电状态，这种现象就称为压电效应
应变效应：当金属导体受力(拉伸或压缩)，导体的几何尺寸及其电阻率都会发生变化，从而引起电阻值的相对变化，且阻值变化与应变成正比。
光学高温计在测量物体温度时，是由人的眼睛来判断亮度平衡状态，带有测量人的主观性，同时由于测量温度是不连续的，使得难以做到被测温度的自动记录
光电高温计与光学高温计相比，主要优点有：
灵敏度高；精确度高；使用波长范围不受限制；光电探测器的响应时间短；
便于自动测量与控制。
绝对黑体辐射的两个波长l1和l2的亮度比等于被测辐射体在相应波长下的亮度比时，绝对黑体的温度就称为这个被测辐射体的比色温度
比色法光学测温的特点
(1)由于光谱发射率与波长的关系，比色温度可以小于、等于或大于真实温度。对于灰体，当el1=el2≠1时，同样可能出现T= TR，这是比色温度计最大优点。由此，波长的选择是决定该仪表准确度的重要因素。
(2)中间介质如水蒸气，二氧化碳、尘埃等对l1和l2的单色辐射均有吸收，尽管吸收率不一定相同，但对单色辐射亮度的比值R的影响相对会减小。与光谱辐射温度计相比，比色高温计的准确度通常较高、更适合在烟雾、粉尘大等较恶劣环境下工作。
仪表量程的选择原则：安全、可靠：
(1)被测压力较稳定场合：最大工作压力不应超过仪表满量程的3/4；
(2)被测压力波动较大或测脉动压力：最大工作压力不应超过仪表满量程的2/3；
(3)为保证测量准确度，最小工作压力不应低于满量程的1/3；
(4)优先满足最大工作压力条件；
(5)实际量程符合国家标准规定值。我国出厂的压力(差压)仪表的量程系列：(1.0、1.6、2.5、4.0、6.0)×10nPa。

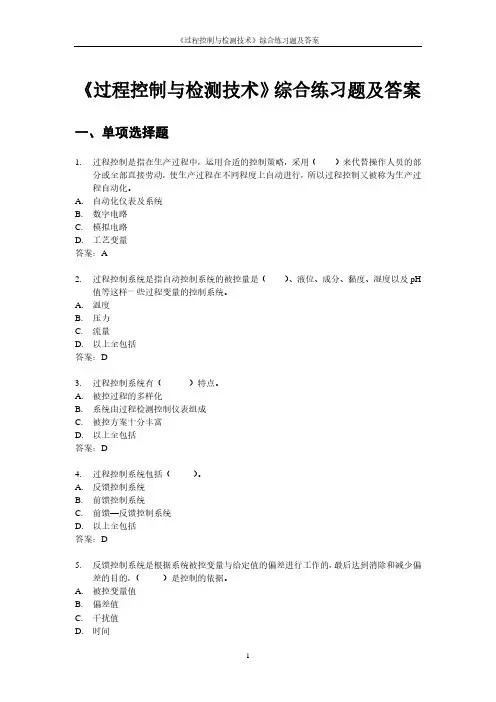

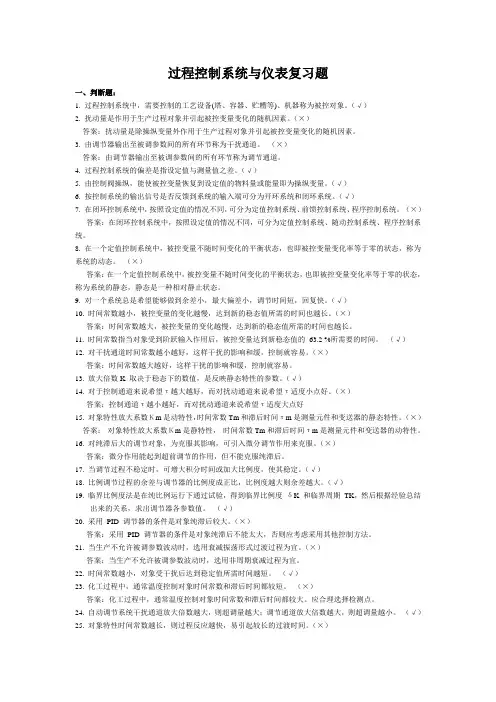

一简答题
1.测量压力的仪表，按其转换原理不同那个，可以分为几类，各是什么？
答：测量压力的仪表，按其转换原理不同，可以分为四大类，分别为：
1）液注式压力计2）弹簧式压力计3）电器式压力计4）活塞式压力计
2.测量物位仪表按其工作原理主要由哪些类型？
答：1.直读式物位仪表；2.差压式物位仪表；3.浮子式物位仪表；4.电磁式物位仪表；5.和辐射式物位仪表；6.声波式物位仪表；7.光学式物位仪表
3.什么是温度？温度可以测量吗？
答：温度是物体的冷热程度。温度不能直接测量，只能借助于不同物体之间的热交换，以及物体的某些物理性质随冷热程度不同变化的特点来加以间接测量。
4.什么是压力式温度计，是根据什么原理工作的？
答：应用压力随温度的变化来测量的仪表叫做压力式温度计，它是根据在密闭系统中的液体，气体
或低沸点液体的饱和蒸汽在受热后体积膨胀或压力变化这一原理制作的，并用压力表来测量这种变化，从而测的温度。
5.差压变送器的检测元件为什么要做成膜盒结构，用单片行不行？
答：因为膜盒在使用的差压范围内，具有很好的灵敏性和线性，而当差压超过使用范围时，即单向过载时，膜盒不但不坏，而且也极少有影响：由于膜盒内充有硅油，它除了传递压力之外，还有阻尼作用，所以仪表输出平稳；由以上可知单膜片不能单向过载，尽管它加工方便，灵敏度高，不易使用。
6.浮筒液位计的校验方法有哪几种？
答：主要有灌液法和挂重法。但现场一般一般采用液校法，倘若被测液体不是水和酒精，则可以通过密度换算成水和酒精代校，在检修期间可采用挂重校检法。校检时把浮筒取下，挂上砝码盘，计算出浮筒的起始端，中间和终端的值，进行加砝码校验。
7.什么是温标的三要素？何谓温标？
答：1）选择一些纯物质的平衡太温度作为温标的基准点；2）规定了不同温度范围内的基准仪器；3）建立了基准仪器的示值与国际温标间关系的插补公式。
8.在分度号S ，K ，E 三种热偶中，100摄氏度时的哪种电势最大，哪种最小？
答：100摄氏度时，分度号K 的热电势为4.095mv;100度时，分度号E 的热电势是6.317mv 。所以E 的热电势最大，K 次之，S 最小。
9.补偿导线与其匹配的热偶的热电特性完全相同吗？
答：补偿导线比热电偶便宜，在0~100度范围内，它的热电性质和所配的热偶性质相同，所以使用补偿导线犹如将配偶延长，把热偶冷端延长到远离热源的控制室或其它读数方便的地方；不过严格的说，补偿导线和热偶电势并不完全相同。例如：补偿导线铜-镍铜，100度电势为4.27mv ，二和其相配的K 型热电偶则为4.095mv ；补偿导线铜-镍铜100度电势为0643mv ，而和其相配的S 型热电偶则为0.645.
10.什么是绝对误差？
答：是测量结果与真值之差。
11.什么是相对误差？
答：是相对误差和被测量值之比
12.什么是引用误差？
答：是绝对误差和量程值比。
13.调整差压变送器时，零点和量程会不会相互影响？
答：调整量程时，因为改变了力平衡关系，所以影响零位。调整零位时，虽然也会引起膜盒，密封膜片，拉条等弹性元件的位置变化，因而产生附加力，但是很微小，所以一般不影响量程.
15.热电偶冷端补偿一般采用哪几种方法？
答：1.冰点法；2.计算法；3.平衡电桥法.;4.机械零点调零法
16.检测系统是由哪几部分组成？说明各部分作用。
答：一个完整的检测系统或检测装置是由传感器，测量电路和显示记录装置等几部分组成，分别完成信息获取，转换，显示和处理功能。当然其中还包括电源和传输通道等不可缺少的部分。下图为检测系统组成框图
传感器是把被测量转换成电学量的装置，是检测系统与被测对象直接发生关系的部件，是检测系统最重要的环节，检测系统获取的信息的质量往往是由传感器的性能决定的，因为检测
系统的其他环节无法添加新的检测信息并且不容易消除传感器所引入的误差。
测量电路的作用是将传感器的输出信号转换成易与测量的电压或电流信号。通常传感器输
出信号是微弱的，就需要由测量电路加以放大，以满足显示记录装置的要求。根据需要测量电路还能进行阻抗匹配、微分、积分、线性化补偿等信号处理工作。显示记录装置是
检测人员和检测系统联系的主要环节，主要作用是使人们了解被测量的大小或变化的过程。
19.什么是系统误差和随机误差?正确度和精密度的含义是什么? 它们各反映何种误差? 答：系统误差是指在相同的条件下，多次重复测量同一量时，误差的大小和符号保持不变，或按照一定的规律变化的误差。随机误差则是指在相同条件下，多次测量同一量时，其误差的大小和符号以不可预见的方式变化的误差。正确度是指测量结果与理论真值的一致程度，它反映了系统误差的大小，精密度是指测量结果的分散程度，它反映了随机误差的大小。
直接测量方法有几种？它们的定义是什么？正确答案直接测量方法中有零位法、偏差法和微差法。零位法是指被测量与已知标准量在比较仪器中进行比较，当指零机构平衡（指零）时，确定被测量就等于已知标准量。偏差法是指用测量仪表的指针相对于表盘上刻度线的位移来直接表示被测量的大小。微差法是零位法和偏差法的组合。先将被测量与一个已知标准量进行比较，当然该标准量尽量接近被测量，这相当于不彻底的零位法。不足部分，也就是被测量与已知标准量之差，再用偏差法测出。
2、传感器的静态特性的技术指标及其定义是什么？
正确答案传感器静态特性技术指标有线性度、灵敏度、迟滞和重复性。线性度：指实际输出—输入特性曲线和理论曲线两者之间的偏差与输出满度值之比。灵敏度：指传感器在稳定标准条件下，输出变化量与与之相对应的输入变化量的比值。迟滞：输入量增大行程期间和输入量减小行程期间，输出—输入特性曲线不重合的程度。重复性：输入量在同一方向〈增加或减少〉做全量程内连续重复测量，所得输出—输入特性曲线不一致的程度。
3、什么叫热电阻效应？金属热电阻效应的特点和形成的原因。
正确答案物质的电阻率随温度变化而变化的物理现象叫热电阻效应。金属热电阻效应的特点是其电阻 - 温度特性曲线为正斜率。即金属材料的电阻率随温度的升高而增加。产生上述特点的原因是由于金属材料的载流子为自由电子，当温度在一定范围内升高时，虽然自由电子的总数基本保持不变，但是，每个自由电子的动能将增加，造成自由电子作定向运动的阻力增加，这就是形成金属热电阻效应的原因。
6.电感式传感器测量电路的主要任务是什么？变压器电桥和带相敏整流的交流电桥谁能更好地完成这一任务？为什么？正确答案电感式传感器测量电路的主要任务是将传感器输出的电感量，转换成与此电感成一定关系的电信号（电压、电流、频率等），以使用电测仪表进行测试。带相敏整流的交流电桥能更好地完成上述任务，因为该电桥不仅消除了零点残余电压，而且其基本特性既能反映位移的大小，又能反映位移的方向。
7、何谓零点残余电压？说明该电压的产生原因及消除方法。
正确答案差动变压器在零位移时的输出电压称为零点残余电压，或称为零位输出电压，简
称零位电压。对零点残余电压进行频谱分析，发现其频谱主要由基波和三次谐波组成。基波产生的原因主要是传感器两个次级绕组的电气参数与几何尺寸不对称，三次谐波产生的原因主要是磁性材料磁化曲线的非线性（磁饱和、磁滞）所造成的。消除或减小零点残余电压的主要方法有： (1) 尽可能保证传感器几何尺寸、线圈电气参数和磁路的相互对称，这是减小零点残余电压的最有效方法。 (2）传感器设置良好的磁屏蔽，必要时再设置静电屏蔽。（3）将传感器磁回路工作区域设计在铁芯磁化曲线的线性段。
12、简述热电偶能够工作的两个条件是什么？答：热电偶两电极材料必须不同；两接点温度必须不同，这就是热电偶能够工作的两个条件 1、测量仪表静态特性非线性的校正方法有哪些？正确答案一种是开环节式非线性校正法，另一种是非线性反馈校正法。
2、在自动检测系统中，利用多种传感器把各种被测量转换成电信号时，大多数传感器的输出信号和被测量之间的关系并非是线性关系。要解决这个问题，在模拟量自动检测系统中可采用什么方法？正确答案①缩小测量范围，取近似值。②采用非均匀的指示刻度。③增加非线性校正环节。
9、由光电效应方程式得出的两个基本概念是什么？
正确答案（1）入射光频谱不变时，被照射物体单位时间内发出的光电子数与入射光强度成正比。（2）对某种物体产生光电效应有最低频率单色光的限制称红限。高于物体红限的入射光，不论多弱，被照射物体也能产生光电发射。低于物体红限的入射光，不论多强，被照射物体也不能产生光电发射。
《 自动控制原理 》典型考试试题 （时间120分钟） 院/系 专业 姓名 学号 第二章：主要是化简系统结构图求系统的传递函数，可以用化简，也可以用梅逊公式来求 一、（共15分）已知系统的结构图如图所示。请写出系统在输入r(t)和扰动n(t)同时作用下的输出C(s)的表达式。 G4 H1G3 G1 G 2 N(s)C(s) R(s) - -+ + + 二 、（共15分）已知系统的结构图如图所示。 试求传递函数 )()(s R s C ，) () (s N s C 。 三、（共15分）已知系统的结构图如图所示。 试确定系统的闭环传递函数C(s)/R(s)。 G1 G2 R(s) - + + C(s) - + 四、（共15分）系统结构图如图所示，求X(s)的表达式
G4(s)G6(s) G5(s)G1(s) G2(s) N(s) C(s) R(s) -- G3(s) X(s) 五、（共15分）已知系统的结构图如图所示。 试确定系统的闭环传递函数C(s)/R(s)和C(s)/D(s)。 G1 G2 R(s) - + + C(s) -+ D(s) G3G4 六、（共15分）系统的结构图如图所示，试求该系统的闭环传递函数 ) () (s R s C 。 七、（15分）试用结构图等效化简求题图所示各系统的传递函数 ) () (s R s C
一、（共15分）某控制系统的方框图如图所示，欲保证阻尼比ξ=0.7和响应单位斜坡函数的稳态误差为ss e =0.25,试确定系统参数K 、τ。 二、（共10分）设图（a ）所示系统的单位阶跃响应如图（b ）所示。试确定系统参数,1K 2K 和a 。 三、（共15分）已知系统结构图如下所示。求系统在输入r(t)=t 和扰动信号d(t)=1(t)作用下的稳态误差和稳态输出)(∞C 2/(1+0.1s) R(s) - C(s) 4/s(s+2) E(s) D(s) 四、（共10分）已知单位负反馈系统的开环传递函数为： 2()(2)(4)(625) K G s s s s s = ++++ 试确定引起闭环系统等幅振荡时的K 值和相应的振荡频率ω 五、（15分）设单位反馈系统的开环传递函数为 1 2 ) 1()(23++++=s s s s K s G α 若系统以2rad/s 频率持续振荡，试确定相应的K 和α值 第三章：主要包括稳、准、快3个方面 稳定性有2题，绝对稳定性判断，主要是用劳斯判据，特别是临界稳定中出现全零行问题。 相对稳定性判断，主要是稳定度问题，就是要求所有极点均在s=-a 垂线左测问题，就是将s=w-a 代入D(s)=0中，再判断稳定 快速性主要是要记住二阶系统在0<ξ<1时的单位阶跃响应公式以及指标求取的公式。 准确性主要是稳态误差的公式以及动态误差级数两方面
【练习1】系统的闭环传递函数为 )13()3(3)(2 3++++++= ΦK s K s s K s s ，其中，K >0 试绘制系统根轨迹，并求出s=-2时的闭环极点和零点。 解： ，得根轨迹方程：由0)13()3(32 3 =+++++K s K s s 0) 1()3(13 =+++ s s K 0)2)(2(2 =+++s s s 272 1,23,21j s s ±- =-=? 【练习2】一单位负反馈系统，其开环传递函数为： ] 4)1[()1(4)(++-= s K s s K s G (1) 试绘制K 从0→+∞时的系统根轨迹； (2) 求系统阶跃响应中含有分量)cos(βωα+-t e t 时的K 值范围，其中 0,0>>ωα； (3) 求系统有一个闭环极点为-2时的闭环传递函数。 解：（1）根轨迹方程为： ) 4()2(12 =+-+ s s s K 等效开环传递函数为： )4() 2()(2 +-= s s s K s G
实轴上的根轨迹：[-4，0] 分离点：12 24 11-=-= ++ d d d d ，得：由 与虚轴交点：劳斯表如下 K s K s K K s 40 44410 12-+ 显然，K=1时，系统处于临界稳定，由辅助方程可解出交点处 21,± ==ωK 由模值条件得分离点处根轨迹增益：31 3*33 *1==d K 系统根轨迹如下图所示：
(２)求Ｋ值范围 尼状态，分量时，系统处于欠阻 当系统含有)cos(βωα+-t e t 系统有一对具有负实部的共轭极点，Ｋ值的范围为：131 < method 线性系统理论Linear system theory 362秋 机器人控制与自主系统Robotic contr ol and autono mous system 543春 计算机控制理论与应用Computer con trol system th eory and its application 543春 自动测试理论Automatic me asurement the ory 543春 运筹学Operation res earch 543秋 系统工程理论与应用System engin eering theory and its appli cations 543春 复杂系统建模与仿真Modeling and simulation o f complex sy stems 543秋 非 学位课现代控制理论 专题 Special topic of modern co ntrol theory 362 鲁棒控制系统Robust contro l systems 362春 最优控制Optimal contr ol 362春 自适应控制Adaptive Con trol 362春 最优估计与系统辨识Optimal estim ate and syste m identificati on 362春 过程控制Process contr ol 362秋 非线性控制系统Nonlinear con trol systems 362春 离散事件动态系统Discrete event dynamic syst ems 362春 PETRI网Petri net362秋 人工智能原理及应用Artificial intel ligence theory and its appli cations 362春 智能化方法与技术Intelligent me thod and tech nology 362 模糊理论与应用Fuzzy theory and applicatio ns 362春 模糊逻辑控制系统Fuzzy logic c ontrol system 362春 人工神经网络Artificial neur al network 362秋 遗传算法与进化算法Genetic and e volutional alg orithm 362春 实时控制系统Real-time con trol systems 362秋 机器人视觉Robotic visio362春 因为上传问题，特别添加了三个无关的图片，不然没法让其他人阅读 自己下完后删除即可 多打些无感的字，减小与另一个的相似率 一、绪论 1、基本概念 生化过程：即(发酵过程)，利用微生物细胞或酶转化基本原料合成目的产物的过程。 状态变量：可显示过程状态及其特征的参数，一般指反应生物浓度、生物活性及反应速率的参数。 测量变量：指那些可以测量的状态变量。 操作变量：所谓的环境因子或操作条件，而改变这些环境因子和操作条件，可以造成生化过程状态变量的改变。 构造模型：包含胞内代谢网络在内，细致到考虑细胞内构成成分变化的数学模型。非构造模型：介于构造模型和状态模型之间,把生物过程的理论定理与经验公式结合起来，生化过程控制和优化中使用最广泛的模型。 状态模型：完全基于生物过程状态变量和操作变量时间序列数据的模型。 2、简答题 1、简述生化过程的控制特点。 答：(1)不需太高的控制精度，除温度、pH感受强的菌株发酵过程外，控制指标 不需精确也不可能100%地控制在某一水平； (2)生物过程的各状态变量之间存在一定的连带关系，难以检测的生物量在一定程度上可通过易检测的物理化学量间接检测，因此相当部分的生化过程控制是一种间接的优化和控制； (3)相当数量的工业规模或实验室规模的生物过程，没有合适的定量数学模型可循，控制和优化操作必须依靠操作人员的经验和知识。 2、实现发酵过程的优化与控制，必须解决的5个问题 答：(1)系统动力学； (2)生物模型； (3)传感器技术； (4)适用于生物过程的最优化技术； (5)计算机─检测系统─发酵罐之间的接口技术(如神经网络、专家系统) 3、生化过程控制理论存在的难点。 答：(1)无论是前馈还是反馈控制，都必须建立在在线监测的各种参数上，但适用于生化反应过程的传感器的研究大大落后于生物工业的发展。 (2)各种微生物具有独特的生理特性、生产各种代谢产物又有各自的代谢途径，应用于生化反应过程的控制理论不具有普适性。 (3)控制理论自身的局限，至今不能模拟生化反应过程的高度非线性的多容量特性。 (4)在具体的控制模型构建时，缺乏以细胞代谢流为核心的过程分析，采用以动力学为基础的最佳工艺控制点为依据的静态操作方法实质上是化学工程动力学概念在发酵工程上的延伸。 (5)目前发酵动力学模型主要通过经验法、半经验法或简化法得到，一般为非结构动力学模型，如Monod、Moser、Tessier、Contois等模型方程。 二、生化过程参数中物理参数检测技术 一、 填空题 1、线性定常连续控制系统按其输入量的变化规律特性可分为_恒值控制_系统、随动系统和_程序控制_系统。 2、传递函数为 [12(s+10)] / {(s+2)[(s/3)+1](s+30)} 的系统的零点为_-10_， 极点为_-2__， 增益为_____2_______。 3、构成方框图的四种基本符号是： 信号线、比较点、传递环节的方框和引出点 。 4、我们将 一对靠得很近的闭环零、极点 称为偶极子。 5、自动控制系统的基本控制方式有反馈控制方式、_开环控制方式和_复合控制方式_。 6、已知一系统单位脉冲响应为t e t g 5.16)(-=，则该系统的传递函数为 。 7、自动控制系统包含_被控对象_和自动控制装置两大部分。 8、线性系统数学模型的其中五种形式是微分方程、传递函数、__差分方程_、脉冲传递函数_、__方框图和信号流图_。 9、_相角条件_是确定平面上根轨迹的充分必要条件，而用_幅值条件__确定根轨迹上各 点的根轨迹增益k*的值。当n-m ≥_2_时, 开环n 个极点之和等于闭环n 个极点之和。 10、已知一系统单位脉冲响应为 t e t g 25.13)(-=，则系统的传递函数为_ _。 11、当∞→ω时比例微分环节的相位是： A.90 A.ο 90 B.ο 90- C.ο45 D.ο 45- 12、对自动控制的性能要求可归纳为_稳定性__、_快速性_和准确性三个方面， 在阶跃 响应性能指标中，调节时间体现的是这三个方面中的_快速性___，而稳态误差体现的是_稳定性和准确性_。 13、当且仅当离散特征方程的全部特征根均分布在Z 平面上的_单位圆 _内，即所有特征根的模均小于___1____,相应的线性定常离散系统才是稳定的。 14、下列系统中属于开环控制系统的是 D.普通数控加工系统 第一章 1．开环控制和闭环控制的主要区别是什么？是否利用系统的输出信息对系统进行控制 2. 电加热炉炉温控制中，热电阻丝端电压U 及炉内物体质量M 的变化，哪个是控制量？哪个是扰动？为什么？ 3. 简述自动控制所起的作用是什么？在没有人直接参与的情况下，利用控制装置，对生产过程、工艺参数、目标要求等进行自动的调节与控制，使之按照预定的方案达到要求的指标。 4. 简述自动控制电加热炉炉温控制的原理。 解答：一、工作原理： 系统分析：受控对象——炉子；被控量——炉温；给定装置——电位器 干扰——电源U ，外界环境 ，加热物件 ； 测量元件——热电偶； 执行机构——可逆电动机 工作过程：静态 ?U=0 动态 ?U ≠0 工件增多（负载增大）↑↑→↑→↑→?↓→↓→↑→T U U U U T c a f （负载减小）↓↓→↓→↓→?↑→↑→↓→T U U U U T c a f 二、 温控制系统框图 5．比较被控量输出和给定值的大小，根据其偏差实现对被控量的控制，这种控制方式称为 。 6．简述控制系统主要由哪三大部分组成？ 7.反馈控制系统是指：a.负反馈 b.正反馈 答案a.负反馈 8.反馈控制系统的特点是：答案 控制精度高、结构复杂 9.开环控制的特点是：答案 控制精度低、结构简单 10.闭环控制系统的基本环节有：给定、比较、控制、对象、反馈 11.自控系统各环节的输出量分别为： 给定量、反馈量、偏差、控制量输出量。 第二章 1． 自控系统的数学模型主要有以下三种：微分方程、传递函数、频率特性 2． 实际的物理系统都是：a.非线性的 b.线性的 a.非线性的 3． 传递函数等于输出像函数比输入像函数。 4． 传递函数只与系统结构参数有关，与输出量、输入量无关。 5． 惯性环节的惯性时间常数越大，系统快速性越差。 6.由laplace 变换的微分定理，(())L x t ''= 。 被控量（T ） c U U a 给定量 g U U ? 放大器 执行机构 被控对象 扰 动 检测元件 过程检测与控制仪表知识 员工培训教材 马仁 过程控制与检测仪表课件 一、过程控制仪表： 1）是实现工业生产过程自动化的重要工具。控制检测仪表可分为八大单元：变动单元、调节单元、计算单元、显示单元、转换单元、给定单元、执行单元和辅助单元。（理论以“够用为度”，实践以“实用为主”） LT 控制系统方框图 说明：图中控制对象代表生产过程中的某个环节，控制对象输出的是被控变量（如压力、流量、温度、液位等温度变量）。这些工艺变量经变动单元转换成相应的电信号或气压信号后，一方面送显示单元供指示和记录，同时又送到调节单元中与给定单元送来的给定值进行比较，调节单元将比较后的偏差值进行一定的运算后，发出控制信号，控制执行单元的动作，将阀门开大或关小。改变控制量（如燃料油、蒸汽等介质流量的多少）直至被控变量与给定值相等为止，此时阀门会 平衡在某一位置，使工艺介质达到工艺要求。 ①LT—检测锅炉汽包水位的变化并将汽包水位高低这一物理量转换成仪表间的标准统一信号。 ②LC—接受液位测量变送器的输出标准信号，与工艺控制调节（控制器）器要求的水位信号相比较得出偏差信号的大小和方向，并按一定的规律运算后输送一个对应的标准统一信号。 ③LV—接受控制器的输出信号后，根据信号的大小和方向控制阀门的开度，从而改变给水量，经过反复测量和控制使锅炉汽包水位达到工艺要求。 一个控制系统基本由给定单元、控制对象、变送单元、调节（控制）单元、执行单元组成。 锅炉汽包水位控制系统原理图 二、检测与过程控制仪表（通常称自动化仪表）分类方法很多，根据不同原则可以进行相应的分类，如： 按照能源（所使用的）：气动仪表、电动仪表、液动仪表。 根据是否引入微处理机可分为：智能仪表和非智能仪表。 根据信号形式可分为：模拟仪表和数字仪表。 检测与过程控制仪表最通用的分类是按照仪表在测量与控制系统中的作用划分的： 洛阳理工学院 2010/2011 学年第二学期自动控制原理期末考试试题卷（B） 适用班级：B 考试日期时间：适用班级： 一、判断题。正确的打√，错误的打×。(每小题1分，共10分) 1.传递函数是线性定常系统的一种内部描述模型。（） 2.劳斯判据是判断线性定常系统稳定性的一种代数判据。（） 3.频域分析法是根据闭环系统的频率特性研究闭环系统性能的一种图解方法。( ) 4.频率响应是系统在正弦输入信号下的全部响应。（） 5.绘制系统Bode图时，低频段曲线由系统中的比例环节（放大环节）和微积分环节决定( ) 6.对于线性定常系统，若开环传递函数不包括积分和微分环节，则当0 ω=时，开环幅相特性曲线（Nyquist图）从正虚轴开始。（） 7.开环控制系统的控制器和控制对象之间只有正向作用，系统输出量不会对控制器产生任何影响。（） 8.Ⅰ型系统，当过渡过程结束后，系统对斜坡输入信号的跟踪误差为零。（） 9.控制系统分析方法中，经典控制理论的分析方法有频域分析法、根轨迹分析法、时域分析法。（） 10.已知某校正网络传递函数为 1 () 1 s G s as + = + ，当满足a>1条件时，则该校正网络为滞后校正网络。（） 二、单选题(每小题2分，共20分) 1.下述（）属于对闭环控制系统的基本要求。 （A）稳定性（B）准确性（C）快速性（D）前面三个都是 2.分析线性控制系统动态性能时，最常用的典型输入信号是（）。 （A）单位脉冲函数（B）单位阶跃函数 （C）单位斜坡函数（D）单位加速度函数 3.典型二阶系统阻尼比等于1时，称该系统处于（）状态。 （A）无阻尼（B）欠阻尼（C）临界阻尼（D）系统不稳定或临界稳定 4.稳定最小相位系统的Nyquist图，其增益（幅值）裕度（）。 （A）0 hdB<（B）0 hdB>（C）1 hdB<（D）1 hdB> 5.单位反馈控制系统的开环传递函数为 4 () (5) G s s s = + ，则系统在()2 r t t =输入作用下，其稳态误差为（）。 （A）10 4 （B） 5 4 （C） 4 5 （D）0 6.一个线性系统的稳定性取决于（）。 （A）系统的输入（B）系统本身的结构和参数 第一章 绪论 1-1 试比较开环控制系统和闭环控制系统的优缺点. 解答：1开环系统 (1) 优点:结构简单，成本低，工作稳定。用于系统输入信号及扰动作用能预先知道时，可得到满意的效果。 (2) 缺点：不能自动调节被控量的偏差。因此系统元器件参数变化，外来未知扰动存在时，控制精度差。 2 闭环系统 ⑴优点：不管由于干扰或由于系统本身结构参数变化所引起的被控量 偏离给定值，都会产生控制作用去清除此偏差，所以控制精度较高。它是一种按偏差调节的控制系统。在实际中应用广泛。 ⑵缺点：主要缺点是被控量可能出现波动，严重时系统无法工作。 1-2 什么叫反馈？为什么闭环控制系统常采用负反馈？试举例说 明之。 解答：将系统输出信号引回输入端并对系统产生控制作用的控制方式叫反馈。 闭环控制系统常采用负反馈。由1-1中的描述的闭环系统的优点所证明。例如，一个温度控制系统通过热电阻（或热电偶）检测出当前炉子的温度，再与温度值相比较，去控制加热系统，以达到设定值。 1-3 试判断下列微分方程所描述的系统属于何种类型（线性，非 线性，定常，时变）？ （1）22 ()()() 234()56()d y t dy t du t y t u t dt dt dt ++=+ （2）()2()y t u t =+ （3）()()2()4()dy t du t t y t u t dt dt +=+ （4）() 2()()sin dy t y t u t t dt ω+= （5）22 ()() ()2()3()d y t dy t y t y t u t dt dt ++= （6）2() ()2() dy t y t u t dt += 测试题说明：所有的客观题都是以填空的形式给到大家，考试时的考核类型可能为填空、选择、判断等，考核内容和以下题目大致相似，大家好好复习！ 考试题型为：选择（2分*10题=20分），填空（1分*25=25分），大题（55分） 选择填空大部分从以下题目中提炼总结，考核形式可能会有所改变，大题题型基本和下面题目的题型相似，但是题目会有所变化(比如传递函数更换、参数更换、要求做些调整等等) 禁止考试时抄小抄，一旦发现，试卷0分，请参加大补考！ 没有交全作业或实验报告的同学、上课经常不到的同学平时成绩会比较低，因此要好好复习。 第一章测试题 1. 在水箱水温控制系统中，受控对象为 水箱 ，被控量为 水温 。 2. 自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作 用而无反向联系时，称为 开环 控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为 闭环 控制系统。含有测速发电机的电动机速度控制系统，属于 闭环 控制系统。 3. 反馈控制又称偏差控制，其控制作用是通过 给定值 与反馈量的差值进 行的。 4. 自动控制系统可以分为定值控制系统、 随动 控制系统和程序控制系统。 锅炉汽包水位控制系统属于 定值 控制系统，跟踪卫星的雷达天线控制系统属于 随动 控制系统。 5. 自动控制系统的基本要求是 稳定性 、 快速性或动态性能 、 准确 性或稳态性能 。 第二章测试题 1. 传递函数是指在 零 初始条件下、线性定常控制系统的 输出拉氏变换 与 输入拉氏变换 之比。 2. 控制系统的 输出拉氏变换与输入拉氏变换在零初始条件下的比值 称为传 递函数。 3. 某系统的传递函数为) 16)(13(18 )(++= s s s G ，其极点是 s1=-1/3, s2=-1/6 。 A 卷 一、填空题（每空 1 分，共10分） 1、 在水箱水温控制系统中，受控对象为 ，被控量为 。 2、 对自动控制的性能要求可归纳为___________、快速性和准确性三个方面， 在阶跃响应性能指标中，调节时间体现的是这三个方面中的______________，而稳态误差体现的是______________。 3、 闭环系统的根轨迹起始于开环传递函数的 ，终止于开环传递函数的 或无穷远。 4、 PID 控制器的输入－输出关系的时域表达式是 ，其相应的传递函数为 。 5、 香农采样定理指出：如采样器的输入信号e(t)具有有限宽带，且有直到ωh 的频率分量，则使信号e(t) 完满地从采样信号e*(t) 中恢复过来的采样周期T 要满足下列条件：________________。 二、选择题（每题 2 分，共10分） 1、 设系统的传递函数为G （S ）＝1 52512++s s ，则系统的阻尼比为（ ）。 A ．21 B ．1 C ．51 D ．25 1 2、 非单位负反馈系统，其前向通道传递函数为G(S)，反馈通道传递函数为H(S)，当输入信号为R(S)，则从输入端定义的误差E(S)为 ( ) A 、 ()()()E S R S G S =? B 、()()()()E S R S G S H S =?? C 、()()()()E S R S G S H S =?- D 、()()()() E S R S G S H S =- 3、 伯德图中的低频段反映了系统的（ ）。 A ．稳态性能 B ．动态性能 C ．抗高频干扰能力 D ．.以上都不是 4、 已知某些系统的开环传递函数如下，属于最小相位系统的是( )。 A 、 (2)(1)K s s s -+ B 、(1)(5K s s s +-+） C 、2(1)K s s s +－ D 、(1)(2) K s s s -- 5、 已知系统的开环传递函数为 100(0.11)(5)s s ++，则该系统的开环增益为 ( )。 A 、 100 B 、1000 C 、20 D 、不能确定 自动控制原理习题 一、(20分) 试用结构图等效化简求下图所示系统的 传递函数 ) () (s R s C 。 解： 所以： 3 2132213211)() (G G G G G G G G G G s R s C +++= 二．（10分）已知系统特征方程为063632 3 4 =++++s s s s ，判断该系统的稳定性，若闭环系统不稳定，指出在s 平面右半部的极点个数。(要有劳斯计算表) 解：劳斯计算表首列系数变号2次，S 平面右半部有2个闭环极点，系统不稳定。 6 6.0650336610 1234 s s s s s - 三．（20分）如图所示的单位反馈随动系统，K=16s -1,T=,试求： （1）特征参数n ωξ，； （2）计算σ%和t s ; （3）若要求σ%=16%，当T 不变时K 应当取何值 解：（1）求出系统的闭环传递函数为： T K s T s T K K s Ts K s /1 / )(22++= ++= Φ 因此有： 25.021 2/1),(825.0161====== -KT T s T K n n ωζω （2） %44%100e %2 -1- =?=ζζπ σ %) 2)((2825.04 4 =?=?= ≈ s t n s ζω （3）为了使σ%=16%，由式 %16%100e %2 -1- =?=ζζπ σ 可得5.0=ζ，当T 不变时，有： ) (425.04)(425 .05.021 212/11221--=?===??=== s T K s T T n n ωζζω 四．（15分）已知系统如下图所示， 1．画出系统根轨迹（关键点要标明）。 2．求使系统稳定的K 值范围，及临界状态下的振荡频率。 解 ① 3n =，1,2,30P =，1,22,1m Z j ==-±，1n m -= ②渐进线1条π ③入射角 1?()18013513513590360135135=?+?+?+?-?=?+?=? 同理 2?2135sr α=-? ④与虚轴交点，特方 3 2 220s Ks Ks +++=，ωj s =代入 X r X c K S 3 S 2+2S ＋2 《 自动控制原理B 》 试题A 卷答案 一、单项选择题（本大题共5小题，每小题2分，共10分） 1．若某负反馈控制系统的开环传递函数为 5 (1) s s +，则该系统的闭环特征方程为 ( D )。 A ．(1)0s s += B. (1)50s s ++= C.(1)10s s ++= D.与是否为单位反馈系统有关 2．梅逊公式主要用来（ C ）。 A.判断稳定性 B.计算输入误差 C.求系统的传递函数 D.求系统的根轨迹 3．关于传递函数，错误的说法是 ( B )。 A.传递函数只适用于线性定常系统； B.传递函数不仅取决于系统的结构参数，给定输入和扰动对传递函数也有影响； C.传递函数一般是为复变量s 的真分式； D.闭环传递函数的极点决定了系统的稳定性。 4．一阶系统的阶跃响应（ C ）。 A ．当时间常数较大时有超调 B ．有超调 C ．无超调 D ．当时间常数较小时有超调 5. 如果输入信号为单位斜坡函数时，系统的稳态误差为无穷大，则此系统为（ A ） A ． 0型系统 B. I 型系统 C. II 型系统 D. III 型系统 二、填空题（本大题共7小题，每空1分，共10分） 1．一个自动控制系统的性能要求可以概括为三个方面：___稳定性、快速性、__准确性___。 2.对控制系统建模而言，同一个控制系统可以用不同的 数学模型 来描述。 3. 控制系统的基本控制方式为 开环控制 和 闭环控制 。 4. 某负反馈控制系统前向通路的传递函数为()G s ，反馈通路的传递函数为()H s ，则系统 的开环传递函数为()()G s H s ，系统的闭环传递函数为 () 1()() G s G s H s + 。 5 开环传递函数为2(2)(1) ()()(4)(22) K s s G s H s s s s s ++= +++，其根轨迹的起点为0,4,1j --±。 6. 当欠阻尼二阶系统的阻尼比减小时，在单位阶跃输入信号作用下，最大超调量将 增大 。 7.串联方框图的等效传递函数等于各串联传递函数之 积 。 三、简答题（本题10分） 图1为水温控制系统示意图。冷水在热交换器中由通入的蒸汽加热，从而得到一定温度的热水。冷水流量变化用流量计测量。试绘制系统方框图，并说明为了保持热水温度为期望值，系统是如何工作的？系统的被控对象和控制装置各是什么？ 《自动控制原理》习题 习题1 1有一水位控制装置如图所示。试分析它的控制原理,指出它就是开环控制系统闭环控制系统？说出它的被控量,输入量及扰动量就是什么？绘制出其系统图。 2 某生产机械的恒速控制系统原理如图所示。系统中除速度反馈外,还设置了电流正反馈以补偿负载变化的影响。试标出各点信号的正负号并画出框图。 3图示为温度控制系统的原理图。指出系统的输入量与被控量,并画出系统框图。 4、自动驾驶器用控制系统将汽车的速度限制在允许范围内。画出方块图说明此反馈系统。 5、双输入控制系统的一个常见例子就是由冷热两个阀门的家用沐浴器。目标就是同时控制水温与流量,画出此闭环系统的方块图,您愿意让别人给您开环控制的沐浴器不？ 6、开环控制系统与闭环控制系统各有什么优缺点？ 7、反馈控制系统的动态特性有哪几种类型？生产过程希望的动态过程特性就是什么？ 习题2 1 试分别写出图示各无源网络的传递函数。 习题1图 2 求图示各机械运动系统的传递函数。 (1)求图a的＝？(2)求图b的＝？(3) 求图c的＝？ 习题2图 3 试分别写出图中各有源网络的传递函数U2(s)/ U1(s)。 习题3图 4交流伺服电动机的原理线路与转矩－转速特性曲线如图所示。图中,u为控制电压.T 为电动机的输出转矩。N为电动机的转矩。由图可T与n、u呈非线性。设在某平衡状态附近用增量化表示的转矩与转速、控制电压关系方程为 k n、k c为与平衡状态有关的值,可由转矩－转速特性曲线求得。设折合到电动机的总转动惯量为J,粘滞摩擦系数为f,略去其她负载力矩,试写出交流伺服电动机的方程式并求输入为u c, 输出为转角θ与转速为n时交流伺服电动机的传递函数。 习题4图 5图示一个转速控制系统,输入量就是电压V,输出量就是负载的转速 ,画出系统的结构图,并写出其输入输出间的数学表达式。 习题5图 6 已知一系统由如下方程组组成,试绘制系统框图,求出闭环传递函数。 7 系统的微分方程组如下: 一、填空题（每空1分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过给定值与反馈量的差值进行的。 2、复合控制有两种基本形式：即按输入的前馈复合控制和按扰动的前馈复合控制。 3、两个传递函数分别为G1(s)与G2(s)的环节，以并联方式连接，其等效传递函数为() G s，则G(s) 为G1(s)+G2(s)（用G1(s)与G2(s)表示）。 4、典型二阶系统极点分布如图1所示， ω， 则无阻尼自然频率= n 7 其相应的传递函数为，由于积分环节的引入，可以改善系统的稳态性能。 1、在水箱水温控制系统中，受控对象为水箱，被控量为水温。 2、自动控制系统有两种基本控制方式，当控制装置与受控对象之间只有顺向作用而无反向联系时，称为开环控制系统；当控制装置与受控对象之间不但有顺向作用而且还有反向联系时，称为闭环控制系统；含有测速发电机的电动机速度控制系统，属于闭环控制系统。 3、稳定是对控制系统最基本的要求，若一个控制系统的响应曲线为衰减振荡，则该系统稳定。判断一个闭环线性控制系统是否稳定，在时域分析中采用劳斯判据；在频域分析中采用奈奎斯特判据。 4、传递函数是指在零初始条件下、线性定常控制系统的输出拉氏变换与输入拉氏变换之比。 5、设系统的开环传递函数为2(1)(1) K s s Ts τ++ arctan 180arctan T τωω--。 6、频域性能指标与时域性能指标有着对应关系，开环频域性能指标中的幅值穿越频率c ω对应时域性能指标调整时间s t ，它们反映了系统动态过程的。 1、对自动控制系统的基本要求可以概括为三个方面，即：稳定性、快速性和准确性。 是指闭环传系统的性能要求可以概括为三个方面，即：稳定性、准确性和快速性，其中最基本的要求是稳定性。 2、若某单位负反馈控制系统的前向传递函数为()G s ，则该系统的开环传递函数为()G s 。 3、能表达控制系统各变量之间关系的数学表达式或表示方法，叫系统的数学模型，在古典控制理 论中系统数学模型有微分方程、传递函数等。 4、判断一个闭环线性控制系统是否稳定，可采用劳思判据、根轨迹、奈奎斯特判据等方法。 1.1 什么是系统？什么是被控对象？什么是控制？ 1.2 什么是自动控制？它对人类活动有什么意义？ 1.3 试列举几个日常生活中的开环控制系统和闭环控制系统，并说明它们的工作原理。1.4 自动控制系统主要由哪几部分组成？各组成部分有什么功能？ 1.5 试用反馈控制原理来说明司机驾驶汽车是如何进行线路方向控制的，并画出系统方框图。 1.6 洗衣机控制系统的方框图如习题1.6图所示，试设计一个闭环控制的洗衣机系统方框图。 2.1 试列写出习题2.1图中各电路的动态方程。 (a) (b) 2.2 试求习题2.2图所示有源网络的传递函数。 U o C R 2 U o (b) o o (d) C C (a) o (e) C 1 μF 2.3 试求习题2.3图所示有源网络的传递函数。 u u o R 2.4 试用拉氏变换变换下列微分方程（初始值为0）。 ) ()()()3() ()()(2)()2() ()()()()1(22 22 t x t y dt t dy T t x t y dt t dy dt t y d t x t y dt t dy dt t y d =+=++=++ 2.5 系统的微分方程如下： 式中, T 1、 T 2、 K 1、 K 2、 K 3均为正的常数， 系统的输入量为r (t )， 输出量为c (t )， 试画出动态结构图， 并求传递函数C (s )/R (s )。 ) ()()()()()() ()()() ()()(3223 23211211t x K t c dt t dc T t c K t x t x t x t x K dt t dx T t c t r t x =+-=-=-= 1、检测仪表有哪几个基本的组成部分？各部分起什么作用。 答：检测仪表的组成：传感器+变送放大机构+显示器。1.传感器直接与被测量对象相联系，感受被测参数的变化，并将被测参数信号转换成相应的便于进行测量和显示的信号输出。2.变放大机构将感受件输出的信号直接传输给显示器或进行放大和转换，使之成为适应显示器的信号。 2、检测仪表的常用技术性能有哪些？ 答：精度、变差、灵敏度和灵敏限、线性度、死区 3、按误差的来源分类，有哪几类？各类有何特点？ 答：1检测系统误差 2随机误差 3 疏忽误差 系统误差的误差的特点是测量结果向一个方向偏离，其数值按一定规律变化。 随机误差的特点是相同条件下，对同一物理量进行多次测量，由于各种偶然因素，会出现测量值时而便大时而偏小的误差现象。随机误差既不能用实验方法消除，也不能修正，虽然他的变化无一定规律可循，但是在多次重复测量时，总体服从统计规律。 疏忽误差是指在一定的测量条件下，测得的值明显偏离其真值，既不具有确定分布规律，也不具有随机分布规律的误差，疏忽误差是由于测试人员对仪器不了解或因思想不集中，粗心大意导致错误的读数，使测量结果明显的偏离了真值的误差。 4 * 、说明弹簧管压力表的具体结构；使用中如何选择？ 答：弹簧压力表也由外壳部分、指针、刻度盘。弹簧管、弯管、和传动机构等六个主要部分主成。弹簧管的内腔为封闭形式，外界压力作用于弹簧管外侧，使弹簧管变形，由传动机构带动指针转动指出环境压力。 压力表的选用原则：主要考虑量程、精度和型 5 * 、常用热电偶有哪几种？比较说明其主要的特点。 答：常用热电偶有：S （铂铑— 铂）、K （镍铬—镍硅）、E （镍铬—铜镍）三种 S 型的特点是熔点高，测温上限高，性能稳定、精度高、100度以下热电势极小，所以可不必考虑冷端温度补偿，价昂，热电势小，线性差，只适合于高温域的测量；K 型特点是热电势大，线性好，稳定性好，价廉，但材料较硬、在1000度以上长期使用会引起热电势漂移，多用于工业测量；E 型特点，热电势比K 型热电偶大50% 左右，线性好，耐高湿度，价廉，但不能用于还原性气氛，多用于工业测量。 6*、热电偶使用中为何常用补偿导线？补偿导线选择有什么条件？ 答：使用补偿导线的作用，除了将热电偶的参考端从高温处移到环境温度相对稳定的地方外，同时能节约大量的价格较贵的金属和性能稳定的稀有金属，使用补偿导线也便于安装和线路铺设，用较粗直径和导电系数大的补偿导线代替电极，可以减少热电偶回路电阻以便于动圈式显示仪表的正常工作和自动控制温度。 条件：○ 1补偿导线的热电特性要与热电偶相同或相近；②材料价格比相应热偶低，来源丰富。 使用补偿导线注意问题：1、补偿导线只能在规定温度范围内与热电偶的热电势相等或相近2、不同型号的热电偶有不同的补偿导线3、热电偶和补偿导线的接口处要保持同温度4、补偿导线有正、负级，需分别与热电偶正、负极相连 5、补偿导线的作用只是延伸热电偶的自由端，当自由端的温度不等于0时，还需进行其他补偿和修正。 7*、热电偶冷端温度有哪些补偿方法？ 答：冷端温度补偿的方法有：1、补偿导线法；2、计算修正法；3、自由端恒温法；4、补偿电桥法；5、仪表零点调整法 8*、常用热电阻有哪些？写出各分度号。 答：常用的热电阻有：铂电阻（Pt10、Pt100），铜电阻（Cu50、Cu100） 9、热电偶测温系统组成中需要注意哪些问题？ 答：使用热电偶组成一个温度检测系统，主要有两种情况，一是热电偶直接与显示仪表相连，显示仪表显示被测温度值，二是、热电偶先接到热电偶温度变送器，变送器输出的标准信号与被测温度呈线性对应关系，并送到显示仪表显示温度值。对于第一种情况，显示仪表必须要与热电偶配套使用。对于第二种情况，温度变送器也必须要和热电偶配套使用，必须包含与热电偶对应的自由端温度补偿器，补偿器产生的电势连同热电偶一齐作为显示仪表的输入信号，由于热电势与温度之间是一个非线性关系，因此显示表的标尺上的温度刻度也是非线性的。 10 * 、写出节流式流量计的流量公式，并说明公式中各符号表示什么？ 流量方程：P A q v ?=102ραε P A q m ?=102ραε α：流量系数 ε：可膨胀系数 ρ：节流前密度 0A ：接流体开孔面 P ?：差压 自 动 控 制 理 论 2011年7月23日星期六 课程名称: 自动控制理论 （A/B 卷 闭卷） 一、填空题（每空 1 分，共15分） 1、反馈控制又称偏差控制，其控制作用是通过 与反馈量的差值进行的。 2、复合控制有两种基本形式：即按 的前馈复合控制和按 的前馈复合控制。 3、两个传递函数分别为G 1(s)与G 2(s)的环节，以并联方式连接，其等效传递函数为()G s ，则G(s)为 （用G 1(s)与G 2(s) 表示）。 4、典型二阶系统极点分布如图1所示， 则无阻尼自然频率=n ω ， 阻尼比=ξ ， 该系统的特征方程为 ， 该系统的单位阶跃响应曲线为 。 5、若某系统的单位脉冲响应为0.20.5()105t t g t e e --=+， 则该系统的传递函数G(s)为 。 6、根轨迹起始于 ，终止于 。 7、设某最小相位系统的相频特性为101()()90()tg tg T ?ωτωω--=--，则该系统的开环传递函数为 。 8、PI 控制器的输入－输出关系的时域表达式是 ， 其相应的传递函数为 ，由于积分环节的引入，可以改善系统的 性能。 二、选择题（每题 2 分，共20分） 1、采用负反馈形式连接后，则 ( ) A 、一定能使闭环系统稳定； B 、系统动态性能一定会提高； C 、一定能使干扰引起的误差逐渐减小，最后完全消除； D 、需要调整系统的结构参数，才能改善系统性能。 2、下列哪种措施对提高系统的稳定性没有效果 ( )。 A 、增加开环极点； B 、在积分环节外加单位负反馈； C 、增加开环零点； D 、引入串联超前校正装置。 3、系统特征方程为 0632)(23=+++=s s s s D ，则系统 ( ) A 、稳定； B 、单位阶跃响应曲线为单调指数上升； C 、临界稳定； D 、右半平面闭环极点数2=Z 。 A-7-1 设非线性系统具有典型结构，试用等效增益概念分析具有死区的三位置理想继电特性（见图7-15（a ））对系统稳定性的影响。 解 由等效增益定义x y K =- 知，等效增益曲线如图7-15（b ）所示，其中?=K K m 。 设系统不存在非线性时，临界稳定增益为K c ，于是 ①若K c 期末考试-复习重点 自动控制原理1 一、单项选择题（每小题1分，共20分） 1. 系统和输入已知，求输出并对动态特性进行研究，称为（ ） A.系统综合 B.系统辨识 C.系统分析 D.系统设计 2. 惯性环节和积分环节的频率特性在（ ）上相等。 A.幅频特性的斜率 B.最小幅值 C.相位变化率 D.穿越频率 3. 通过测量输出量，产生一个与输出信号存在确定函数比例关系值的元件称为（ ） A.比较元件 B.给定元件 C.反馈元件 D.放大元件 4. ω从0变化到+∞时，延迟环节频率特性极坐标图为（ ） A.圆 B.半圆 C.椭圆 D.双曲线 5. 当忽略电动机的电枢电感后，以电动机的转速为输出变量，电枢电压为输入变量时，电动机可看作一个（ ） A.比例环节 B.微分环节 C.积分环节 D.惯性环节 6. 若系统的开环传 递函数为2) (5 10+s s ，则它的开环增益为（ ） A.1 B.2 C.5 D.10 7. 二阶系统的传递函数5 2 5)(2++=s s s G ，则该系统是（ ） A.临界阻尼系统 B.欠阻尼系统 C.过阻尼系统 D.零阻尼系统 8. 若保持二阶系统的ζ不变，提高ωn ，则可以（ ） A.提高上升时间和峰值时间 B.减少上升时间和峰值时间 C.提高上升时间和调整时间 D.减少上升时间和超调量 9. 一阶微分环节Ts s G +=1)(，当频率T 1=ω时，则相频特性)(ωj G ∠为（ ） A.45° B.-45° C.90° D.-90° 10.最小相位系统的开环增益越大，其（ ） A.振荡次数越多 B.稳定裕量越大 C.相位变化越小 D.稳态误差越小 11.设系统的特征方程为()0516178234=++++=s s s s s D ，则此系统 （ ） A.稳定 B.临界稳定 C.不稳定 D.稳定性不确定。 12.某单位反馈系统的开环传递函数为：()) 5)(1(++=s s s k s G ，当k =（ ）时，闭环系统临界稳定。 A.10 B.20 C.30 D.40 13.设系统的特征方程为()025103234=++++=s s s s s D ，则此系统中包含正实部特征的个数有（ ） A.0 B.1 C.2 D.3 14.单位反馈系统开环传递函数为()s s s s G ++=652，当输入为单位阶跃时，则其位置误差为（ ） A.2 B.0.2 C.0.5 15.若已知某串联校正装置的传递函数为1 101)(++=s s s G c ，则它是一种（ ） A.反馈校正 B.相位超前校正 C.相位滞后—超前校正 D.相位滞后校正 16.稳态误差e ss 与误差信号E (s )的函数关系为（ ） A.)(lim 0s E e s ss →= B.)(lim 0 s sE e s ss →= C.)(lim s E e s ss ∞→= D.)(lim s sE e s ss ∞ →= 17.在对控制系统稳态精度无明确要求时，为提高系统的稳定性，最方便的是（ ） A.减小增益 B.超前校正 C.滞后校正 D.滞后-超前 18.相位超前校正装置的奈氏曲线为（ ）检测技术与自动化装置
