进口高级轿车音响解码器资料及防盗系统设定与解除方法
港深高级轿车维修技术研究中心
前言
高级轿车上的音响，一般都装有防盗系统，一旦被盗音响会自动锁住而不能工作。
音响制造厂家在机内设置了防盗密码电路，储存三位或四位防盗密码，轿车在维修时，若音响插头被拨掉、音响保险被烧断、或蓄电池被拆下都有可能使音响锁死。这时则需要输入正确的密码，收音机方能工作，本书同时介绍了在密码丢失情况下，如何解码的方法。
另外，大多数高级轿车均设有车身防盗系统，在维修与使用过程中如触发了防盗系统，轿车将不能起动或打开车门。
本书这里将对音响的解码方法及车身防盗系统的设定与解除方法加以介绍，以供广大维修人员参考。
港深高级轿车维修技术研究中心
二000年八月
目录
欧洲车系
奔驰BE143、BE149系列轿车音响解码方法（通用码）1奔驰280SE、560SE轿车音响解码方法2奔驰S320、S420轿车音响解码方法4奔驰S500、S600轿车音响解码方法
旧款奥迪EOS、GAMMA音响解码方法
新款奥迪音响解码方法
奥迪V6轿车音响解码方法
96款奥迪V6轿车音响解码方法
宝马轿车音响解码方法（一）
宝马轿车音响解码方法（二）
欧宝轿车音响解码方法（一）
欧宝轿车音响解码方法（二）
92款美洲豹音响解码方法
陆虎吉普车音响解码方法
雪铁龙XM音响解码方法
富豪轿车音响解码方法（通用码）
93款富豪轿车960音响解码方法
96款绅宝9000CS轿车音响解码方法
亚洲车系
丰田音响解码方法（通用码）
丰田凌志轿车音响解码方法
丰田大霸王子弹头音响解码方法25
本田音响解码方法（通用码）26
本田HONDA、ACURA轿车音响解码方法（通用码）27
本田ACCORD轿车音响解码方法29
本田丰田轿车音响解码方法30
日产风度轿车音响解码方法31
马自达929轿车音响解码方法31
三菱旅行车音响解码方法33
美洲车系
三星道奇子弹头面包车音响解码方法35
福特（天蝎座）轿车音响解码方法36
欧、亚、美车系防盗系统设定与解除方法宝马轿车发动机防盗系统解除方法37
宝马车身防盗窃案系统解除37
新款宝马轿车防盗系统解除程序39
欧宝轿车防盗系统解除方法39
富豪轿车7/8系列车系防盗模式设定40
丰田凌志LS400轿车防盗系统设定与解除41
96款本田极品1.8轿车防盗系统解除方法43
极品（ACURA）、本田（HONDA）防盗遥控系统检测45
福特（FORD）防盗/遥控系统设定51
通用公司车系防盗系统重新设定方法52
克莱斯勒防盗系统解除方法53
欧洲车系
奔驰BE143、BE149系列轿车音响解码方法（通用码）
一、机型
1、0708（此机型无防盗系统）
2、BE1430、BE1431、BE1432、BE1436-------
此类机型的密码均为“5410”。
3、BE1490、BE1491、BE1492、BE1493--------
此类机型的密码均为“64313”
（机型号一般要把机取出后在机身上可找到）
二、解码方法：
（第2、3类型号的机解码方法都一样）
1、换集成块（即芯片有八只脚的小方块）
在机底的线路板上把集成块找到并拆掉换上新的集成块，在换的过程要注意旧的集成块的决口和上面的字母编号在线路板上的位置和方向是对的。装新的集成块一定要照旧的一样装上去。
后
注：奔驰机一般有两块
集成块集成块，只要把前边的
一块换掉便可。
2、按密码
集成块换好后，把音响的开关打开，屏幕显示CODE即锁机的意思，这时直接输入密码，第2类型的机输入“5410”，第3类机输入“64313”机就可解开。
直接输入密码的方法如图：
如要输入“5410
”分别在
要输入“
64313
上各按一次即可。 输入密码后，如果是在车上操作的，屏幕显示FM 或AM886-----（即波段和频率）表示机已解开。
如果是在工作台上操作的，屏幕则显示E2，表示机已解开。
注：音响解开后，刚才输入的密码就是这台机今后的密码。
奔驰280SE 、560SE 轿车音响解码方法
型号：BOSCH （博世）BLAUPNKT ESSEN CR43
（1） 解码方法
① 打开音响，显示屏上显示“CODE ”，表示音响已锁止。
② 按调谐预置“1”键，显示屏上显示“0000”；
③ 6个调谐预置键中1、2、3、4兼做解码键，例如密码是“5482”，
先从左边第一位输入，按“1”键5次，显示屏上出现“5”，再按“2”键4次，显示屏上出现“54”，再按“3”键8次，显示屏上出现“548”，4位密码都输入后，显示屏上显示输入的密码。
④ 按 键上部，稍后显示屏上自动显示1个电台频率，音响被解
开，如果输入的是错误密码，按动 键上部后，显示屏上会出现“----”，这时可重新输入密码，当输入3次错误密码后，音响将在1小时内不能输入，在此期间一直打开音响。当输入19次错误的密码后，显示屏上将出现“OFF ”，表明音响被永久性锁止。
（2） 取消防盗功能
①将音响关闭，同时按住“1”键和“4”键不放开；
②打开音响，显示屏上显示“CODE”；
③同时放开“1”键和“4”键，显示屏上显示“0000”；
④进行上面（1）步骤③、④的操作，音响防盗功能将被取消。
（3）重新启用防盗功能
①将音响关闭，同时按住“1”键和“4”键不放开；
②打开音响，显示屏上显示“CODE”，随即消失，音响防盗功能被重新启用。
奔驰S320、S420轿车音响解码方法
型号：BECKER、MEXICO2000—TYE1431
1、打开收音机，显示屏上显示“CODE”，表示收音机已被锁住；
2、10个调谐预置键（1U、2U、3U、4U、5U、6U、7K、8M、9M、0L）兼作解码键，先从密码的千位输入，是几就按几，以此类推，显示屏上显示输入的密码，稍后自动显示“1U”键预置的频率，收音机重新工作。如果输入的密码是错误的，输入完后显示屏上又会出现“CODE”，这时可重新输入密码，如果3次输入都是错误的，显示屏上显示“WAIT”，收音机被锁住15分钟不能输入，这15分钟应一直打开收音机。如果9次输入都是错误，收音机被锁住24小时不能输入，应一直打开收音机，到“WAIT”闪动后方能再次输入。
奔驰S500、S600轿车音响解码方法
型号：EXQUISIT（见图）
（1）打开音响，显示屏上显示“CODE”（密码），其中字母“C”
不断闪烁，表示音响锁止。
（2） 6个调谐预置键兼做解码键，例如密码是“15342”，先从左边第1位输入，按“1”键，显示屏上出现“1”，再按“5”键，则出现“15”，5位密码都输入后，显示出现“15-342”，随即显示屏上显示1个电台频率，音响被解开。如果输入的是错误密码，显示屏上又显示“CODE”，这时可重新输入密码，当输入3次错误密码后，显示屏上显示“WAIT”（等待），音响在10min内不能输入，在“等待”期间应一直打开音响；当再次输入3次错误密码后，音响再次“等待”10min；当又一次输入3次错误密码后，音响将“等待”60min，以后都是这样。
旧款奥迪EOS、gamma音响解码方法
防盗系统位于CPU内。
解码方法见下图：把唱带机拆开，见到CPU，把CPU20#脚直接搭铁，同时接电开机，马上解开密码，此时经取开20#脚的搭铁线，若此时断开电源，音响又会锁死，此方法适用于车上解码。
新款奥迪音响解码方法
一、加装电器元件线路
奥迪轿车音响不知道密码要用加装元件线路的方法解码
如图在线子的线路
2010全国电子专业人才设计与技能大赛“电子组装与调试”预赛 “汽车防盗控制器”电路功能简介 一、功能说明 汽车防盗控制器主要由无线编码发射电路（无线发射板）和无线（解码）接收电路、控制部分及各单元电路组成。编码和解码芯片分别采用PT2262和PT2272-M4，发射和接收地址编码设置必须完全一致才能配对使用。 无线发射电路将编码后的地址码、数据码、同步码随同315MHz无线载波一起发射出去；接收电路接收到有效信号，经过解码、处理后变成所需的电信号（当接收到发送过来的信号时，解码芯片PT2272的VT脚输出一个正脉冲，与此同时，相应的数据管脚输出高电平），通过单片机控制各单元电路的工作状态。 二、电路功能简介 用发射板发射无线电信号，按下发射板中的不同的按键（K1、K2、K3、K4）主板接收到相应信号后，实现相应功能： 按下K1键：语音内容为“进入防盗”“振动报警”“车门打开报警”，系统进入防盗检测中，数码管显示“AAAA”。当检测到振动时，数码管显示“1111”，语音报读“振动报警”，并发出警报（大约3.5s）；当检测到微波时，数码管显示“2222”，语音内容为“请勿动车”，并发出警报（大约2.5s）。 按下K2键：语音内容为“取消防盗”，系统进入不防盗状态，微波检测和振动检测无效。 按下K3键：表示车门打开，数码管显示“CCCC”，语音内容为“请关好门”，继电器吸合，一小段时间继电器关闭，数码管显示“OOOO”，表示车门已关好。 按下K4键：数码管显示“————”，语音警报响一声（表示车主寻车）。 此外，通过按下主板电路中的K1、K2、K3、K4，也可以同样实现上述对应功能。 三、元器件介绍 1.集成电路PT2262/2272-M4 PT2262和PT 2272是通用配对编、解码芯片，PT2262/2272最多可有12位(A0-A11)三态地址端管脚(悬空、接高电平、接低电平)，任意组合可提供531441种地址码。 编码芯片PT2262发出的编码信号由地址码、数据码、同步码组成一个完整的码字，解码芯片PT2272接收到信号后，其地址码经过两次比较核对后，VT脚才输出高电平。PT2262的管脚图如图1所示，管脚说明如表1所示；PT2272的管脚图如图2所示，管脚说明如表2所示。 图1 PT2262管脚图图2 PT2272管脚图 表1 PT2262管脚说明 名称管脚说明 A0-A11 1～8、10～13 地址管脚，用于进行地址编码，可置为“0”、“1”、“f”(悬空)。 D0-D5 7～8、10～13 数据输入端，有一个为“1”即有编码发出，内部下拉。 Vcc 18 电源正端（＋）。 Vss 9 电源负端（－）。 TE 14 编码启动端，用于多数据的编码发射，低电平有效。 OSC1 16 振荡电阻输入端，与OSC2所接电阻决定振荡频率。
摘要 随着汽车数量的增加，汽车被盗已成为当今社会普遍关注和需要解决的问题。目前各种汽车安全方法和产品层出不穷，然而，汽车安全问题仍然完全解决。传统的报警系统存在很多问题，如有效距离短，警报的噪音污染环境，重大错报现象经常发生。本系统设计的手机卡报警，是依托覆盖高网络，使用无线通信业务和短信增值服务，是比较容易和通信成本低，频谱效率高、保密性好等，不仅实时，自动，可靠和方便的方式实现通信报警，并突破了距离限制，具有较高的技术含量，智慧，和网络功能。 关键字：防盗器，中控门锁，GPS导航
Abstract As car number increase, car theft has become today's general attention and social problems needed to resolve. At present various auto security method and product emerge in endlessly, however, auto security question remains fully solved. The traditional alarm system has many problems, such as the effective distance is short, the alarm of the noise pollution of the environment, material misstatement phenomena happen often. This system design of GSM card alarm, is relying on coverage high GSM network, using GSM wireless communications business and short message value-added services, is easier and communication cost is low, the spectrum is high efficiency and good secrecy, etc. Not only real-time, automatic, reliable and convenient way to realize the communication alarm, and broke through the distance limit, has high technical content, intelligence, and networking features. Keyword: Alarm, door lock control, GPS navigation
进口高级轿车音响解码器资料及防盗系统设定与解除方法 港深高级轿车维修技术研究中心 前言 高级轿车上的音响，一般都装有防盗系统，一旦被盗音响会自动锁住而不能工作。 音响制造厂家在机设置了防盗密码电路，储存三位或四位防盗密码，轿车在维修时，若音响插头被拨掉、音响保险被烧断、或蓄电池被拆下都有可能使音响锁死。这时则需要输入正确的密码，收音机方能工作，本书同时介绍了在密码丢失情况下，如何解码的方法。 另外，大多数高级轿车均设有车身防盗系统，在维修与使用过程中如触发了防盗系统，轿车将不能起动或打开车门。 本书这里将对音响的解码方法及车身防盗系统的设定与解除方法加以介绍，以供广大维修人员参考。 港深高级轿车维修技术研究中心 二000年八月
目录 欧洲车系 奔驰BE143、BE149系列轿车音响解码方法（通用码） 1 奔驰280SE、560SE轿车音响解码方法 2 奔驰S320、S420轿车音响解码方法 4 奔驰S500、S600轿车音响解码方法 旧款奥迪EOS、GAMMA音响解码方法 新款奥迪音响解码方法 奥迪V6轿车音响解码方法 96款奥迪V6轿车音响解码方法 宝马轿车音响解码方法（一） 宝马轿车音响解码方法（二） 欧宝轿车音响解码方法（一） 欧宝轿车音响解码方法（二） 92款美洲豹音响解码方法 陆虎吉普车音响解码方法 雪铁龙XM音响解码方法 富豪轿车音响解码方法（通用码） 93款富豪轿车960音响解码方法 96款绅宝9000CS轿车音响解码方法 亚洲车系 丰田音响解码方法（通用码） 丰田凌志轿车音响解码方法
丰田大霸王子弹头音响解码方法25 本田音响解码方法（通用码）26 本田HONDA、ACURA轿车音响解码方法（通用码）27 本田ACCORD轿车音响解码方法29 本田丰田轿车音响解码方法30 日产风度轿车音响解码方法31 马自达929轿车音响解码方法31 三菱旅行车音响解码方法33 美洲车系 三星道奇子弹头面包车音响解码方法35 福特（天蝎座）轿车音响解码方法36 欧、亚、美车系防盗系统设定与解除方法宝马轿车发动机防盗系统解除方法37 宝马车身防盗窃案系统解除37 新款宝马轿车防盗系统解除程序39 欧宝轿车防盗系统解除方法39 富豪轿车7/8系列车系防盗模式设定40 丰田凌志LS400轿车防盗系统设定与解除41 96款本田极品1.8轿车防盗系统解除方法43 极品（ACURA）、本田（HONDA）防盗遥控系统检测45 福特（FORD）防盗/遥控系统设定51 通用公司车系防盗系统重新设定方法52 克莱斯勒防盗系统解除方法53
一、汽车防盗装置的简介 目前世界汽车保有量为4亿多量，其中轿车约占73％，发达国家每个家庭都有轿车；在我国打破了长期以来轿车公有化的格局，随着改革开放的搞活，轿车正在进入千家万户。随即而来的社会治安问题早已引起人们的警戒，从汽车制造厂到用户，汽车防盗越来越引起人们的关注。 1、日本车辆盗窃情况 据统计在日本1987年发生的盗车案中，约8万辆汽车被盗，20万辆汽车上的零部件总成、音响装置被盗。在中、高档轿车上装有的照相机、安全气囊、收音机以及CD光碟、高级音响等，均是被盗对象。虽然与欧美相比，盗车事件还未酿成严重后果。但是，日本的售后服务市场上，以高级轿车为中心渐渐开始推广车辆的防盗装置。 2、美国车辆盗窃情况 据统计，美国的盗车现象极为严重。1988年有143万辆汽车被盗，约290万辆汽车发生车上盗窃。特别是在大城市，越时髦的汽车越容易被盗。社会上的盗车集团所进行的黑市转手买卖，已为美国国会所关注。为此，美国于1986年8月颁布防止盗车法律。各州政府规定对装有盗车警报装置的车辆强制保险费贴现的法律规定。 3、西欧车辆盗窃情况 1
在西欧，车上盗窃案件剧增，并逐渐演变为严重的社会问题。例如，1987年车上盗窃案件超过200万件，而整车盗窃案件也超过100万件，案发率大大超过日本。对此，西欧也如美国一样，在市场上出售各种汽车防盗装置。 二、汽车防盗装置的应用与发展 盗车事件频繁发生不仅危害车辆的用户、车主的经济利益，而且也造成保险业界、警署治安的庞大经费支出，估计每年损失费用在50亿美元以上。为了有效防止盗车事件的发生，各国都先后颁布了汽车防盗的法律，并且引进汽车防盗报警装置两个方面来解决。由此汽车防盗系统的发展也进入了一个崭新的时代。 汽车防盗装置由初期的机械控制，发展成为电子密码—遥控呼救—信息报警。初期的汽车防盗装置主要用于控制门锁、门窗、制动器、启动器，切断供油等连锁机构；以及，为防止盗贼拆卸零件而设计的专用套筒扳手。随着电子软件和遥感系统的发展，汽车防盗装置日趋严密和完善，并不断推出日新月异的新产品。 三、汽车防盗系统装置简介 1、防盗保险装置 1）系统动作调置 所有的车门、发动机底部及行李箱关闭时，进行车门锁止，使防盗系统进入预警状态。当系统加以调置时，设在车外看到 2

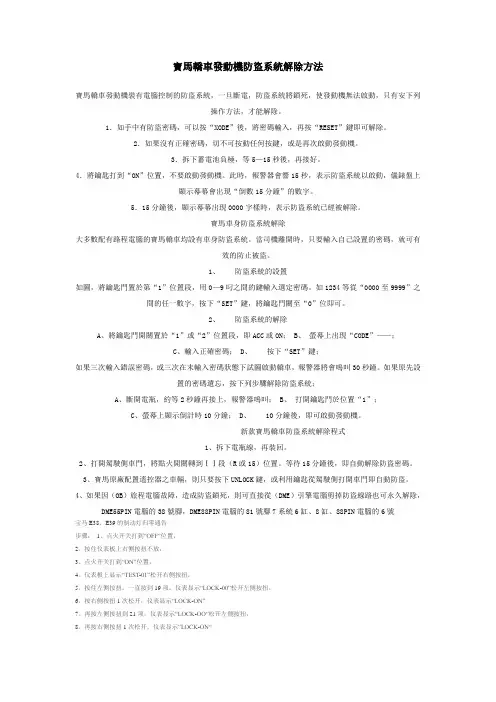

宝马轿车发动机防盗系统解除方法 宝马轿车发动机装有电脑控制的防盗系统，一旦断电，防盗系统将锁死，使发动机无法起动，只有按下列操作方法，才能解除。 ⒈如手中有防盗密码，可以按“CODE”后，将密码输入，再按“RESET”键，即可解除。 ⒉如没有正确密码，切不可按动任何按键，或是再次起动发动机。 ⒊拆下蓄电池负极，等5-15秒后，再接好。 ⒋将钥匙打到“ON”位置，不要起动发动机。此时，报警器会响15秒，表示防盗系统己启动，仪表盘上显示屏幕会出现“倒数15分钟”的数字。 ⒌15分钟后，显示屏幕出现000字样时，表示防盗系统已经解除。 宝马车身防盗系统解除 大多数配有旅程电脑的宝马轿车均设有车身防盗窃案系统。当司机离开时，只要输入自己设置的密码，就可有效地防止被盗。 ⒈防盗系统的设置 如图，将钥匙门置于第“1”位置段，用0-9号之间的键输入选定密码。如1234等从“0000至9999”之间的任一数字，按下“SET”键，将钥匙门关至“0”位即可。 ⒉防盗系统的解除 a.将钥匙门开头置于“1”或“2”位置段，即ACC或ON； b.屏幕上出现“CODE---”； c.输入正确密码； d.按下“SET”键； 如果三次输入错误密码，或三次在未输入密码状态下试图自动轿车，报警器将会鸣叫30秒钟。 如果原先设置的密码被废，按下列步骤解除防盗系统： a.断开电瓶，约等2秒钟再接上，报警器鸣叫； b.打开钥匙门于位置“1”； c.屏幕上显示倒计时10分钟； d.10分钟后，即可启动发动机。 新款宝马轿车防盗系统解除程序 ⒈拆下电瓶线，再装回。
