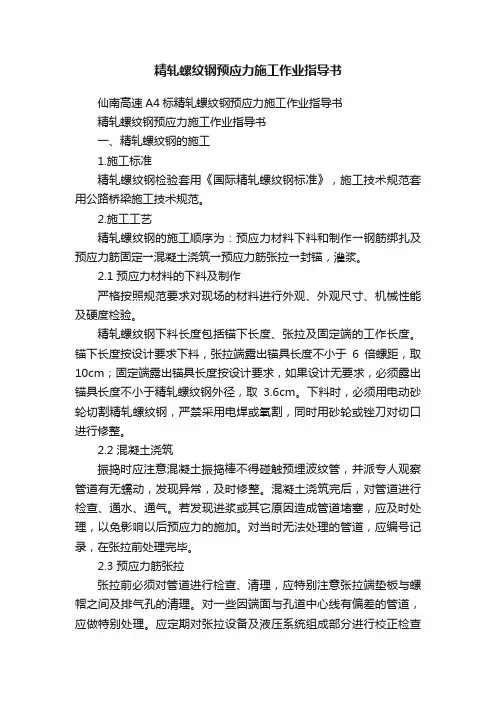

仙南高速A4标精轧螺纹钢预应力施工作业指导书
精轧螺纹钢预应力施工作业指导书
一、精轧螺纹钢的施工
1.施工标准
精轧螺纹钢检验套用《国际精轧螺纹钢标准》，施工技术规范套用公路桥梁施工技术规范。
2.施工工艺
精轧螺纹钢的施工顺序为：预应力材料下料和制作→钢筋绑扎及预应力筋固定→混凝土浇筑→预应力筋张拉→封锚，灌浆。
2.1 预应力材料的下料及制作
严格按照规范要求对现场的材料进行外观、外观尺寸、机械性能及硬度检验。
精轧螺纹钢下料长度包括锚下长度、张拉及固定端的工作长度。锚下长度按设计要求下料，张拉端露出锚具长度不小于6倍螺距，取10cm；固定端露出锚具长度按设计要求，如果设计无要求，必须露出锚具长度不小于精轧螺纹钢外径，取3.6cm。下料时，必须用电动砂轮切割精轧螺纹钢，严禁采用电焊或氧割，同时用砂轮或锉刀对切口进行修整。
2.2 混凝土浇筑
振捣时应注意混凝土振捣棒不得碰触预埋波纹管，并派专人观察管道有无蠕动，发现异常，及时修整。混凝土浇筑完后，对管道进行检查、通水、通气。若发现进浆或其它原因造成管道堵塞，应及时处理，以免影响以后预应力的施加。对当时无法处理的管道，应编号记录，在张拉前处理完毕。
2.3 预应力筋张拉
张拉前必须对管道进行检查、清理，应特别注意张拉端垫板与螺帽之间及排气孔的清理。对一些因端面与孔道中心线有偏差的管道，应做特别处理。应定期对张拉设备及液压系统组成部分进行校正检查（包括千斤顶、油泵、高压油管和压力表）。张拉程序：
1)对每一根管道进行手工预紧，保证千斤顶容易对中
2)施加10%σcon（σcon为张拉控制应力）的初始应力，量取初始读数
3)施加100%σcon，持压2min~3min，量取最终读数，结束。
为了保证预应力施加准确，应严格按照施工技术规范进行。预应力伸长量应根据实际原材料取值，并予以调整。
3.管道灌浆
使用泥浆搅拌机拌浆，进行稠度测试后，利用泥浆泵对管道按编号自下而上逐条进行处理。灌浆前对所有管道必须进行通水和吹气。
