储油罐机械清洗与人工清洗对比
项目机械清洗人工清洗清洗周期15～35天。70～90天。
施工条件1、一年四季可安排施工，除雷电
或六级以上大风天气外均可安排
施工。1、恶劣天气及寒冷地带不宜进行清洗。
2、不受油罐大小及油泥量多少的影响，人员数量每班3～5人。2、根据油罐大小及油泥量多少增加清洗人员，数量在30～50人。
施工能力可进行超厚、超硬沉积物储罐清
洗。沉积物超过人孔无法进行人工清洗。
清洗质量1、油罐内表面清晰可见。
2、清洗后的残渣为少量铁锈，沙
粒等块状物。1、油泥清洗不彻底。
2、油罐内的油砂残留多，造成恶性循环。
安全性1、密闭式清洗，不需人进入罐内
清洗。1、人必须进入罐内清洗，易发生人为疏忽，易引起事故。
2、注入惰性气体，防静电、防爆
炸发生。
2、易产生静电，易发生爆炸事件。
保护环境1、清洗、回收是封闭式，并可进
行油水、油泥分离。1、清洗后不可利用的沉积物多且不易处理，造成环境污染。
2、不需要额外的废物处理设施。2、没有废物处理装置，使废物污
染环境。
资源再利用1、油回收率达90%以上1、油回收率低。
2、回收油品质好，回收原油中几
乎不含水分及固体杂质。
2、蒸罐后轻组分挥发，水、蜡、固体
杂质等含量增高。
声纳淤积探测与人工检尺对比
项目声纳淤积探测人工检测
检测工具声纳探头竹竿
探测条件罐位高于4m，打开罐顶人孔罐位小于4m，需拔出支柱10万方储罐仅需4点10万方储罐需要20个点
仅需3-4人6人以上，且需吊车配合吊装三脚
架。
探测时间4小时8小时
探测效果三维视图，实现整罐面积的全覆盖均部各点位的沉积物量
检测误差小于5cm。检测误差较大。
三相离心分离与撇油槽粗分离对比
项目三相离心分离撇油槽粗分离
分离设备三相离心机撇油槽
分离时间5-10m3/h 小于2m3/h
分离效果处理后油中含水5%以下含水量高，10%以上
处理后的污泥中含油量小于2%；
处理后的污泥中含水率小于60%；
油泥含油量50%以上
污水100%循环利用。污水需进入沉降罐待处理
原油回收率大于98% 原油回收率低
用途除用于罐底油泥及老化油的处理，还可用于集油坑、污油池的处理仅用于储罐清洗后期的油水粗分离。
罐内推泥车作业与人工推铲对比
项目液压推泥车人工推铲
安全性人员可在罐外遥控作业，无安全风险。人员需进罐进行推铲、装袋作业，易造成人员中毒。
效率2-3人配合作业。工作量大，需投入20人
液压吸泥机直接将油泥送入三相离心机。罐内油泥装入编织袋后靠人力外运。
保护环境油泥通过管道外输，直接进行处
油泥在罐外堆放，靠车辆外运。
理。
储油罐机械清洗与人工清洗对比 项目机械清洗人工清洗清洗周期15～35天。70～90天。 施工条件1、一年四季可安排施工，除雷电 或六级以上大风天气外均可安排 施工。1、恶劣天气及寒冷地带不宜进行清洗。 2、不受油罐大小及油泥量多少的影响，人员数量每班3～5人。2、根据油罐大小及油泥量多少增加清洗人员，数量在30～50人。 施工能力可进行超厚、超硬沉积物储罐清 洗。沉积物超过人孔无法进行人工清洗。 清洗质量1、油罐内表面清晰可见。 2、清洗后的残渣为少量铁锈，沙 粒等块状物。1、油泥清洗不彻底。 2、油罐内的油砂残留多，造成恶性循环。 安全性1、密闭式清洗，不需人进入罐内 清洗。1、人必须进入罐内清洗，易发生人为疏忽，易引起事故。 2、注入惰性气体，防静电、防爆 炸发生。 2、易产生静电，易发生爆炸事件。 保护环境1、清洗、回收是封闭式，并可进 行油水、油泥分离。1、清洗后不可利用的沉积物多且不易处理，造成环境污染。 2、不需要额外的废物处理设施。2、没有废物处理装置，使废物污 染环境。 资源再利用1、油回收率达90%以上1、油回收率低。 2、回收油品质好，回收原油中几 乎不含水分及固体杂质。 2、蒸罐后轻组分挥发，水、蜡、固体 杂质等含量增高。
声纳淤积探测与人工检尺对比 项目声纳淤积探测人工检测 检测工具声纳探头竹竿 探测条件罐位高于4m，打开罐顶人孔罐位小于4m，需拔出支柱10万方储罐仅需4点10万方储罐需要20个点 仅需3-4人6人以上，且需吊车配合吊装三脚 架。 探测时间4小时8小时 探测效果三维视图，实现整罐面积的全覆盖均部各点位的沉积物量 检测误差小于5cm。检测误差较大。 三相离心分离与撇油槽粗分离对比 项目三相离心分离撇油槽粗分离 分离设备三相离心机撇油槽 分离时间5-10m3/h 小于2m3/h 分离效果处理后油中含水5%以下含水量高，10%以上 处理后的污泥中含油量小于2%； 处理后的污泥中含水率小于60%； 油泥含油量50%以上 污水100%循环利用。污水需进入沉降罐待处理 原油回收率大于98% 原油回收率低 用途除用于罐底油泥及老化油的处理，还可用于集油坑、污油池的处理仅用于储罐清洗后期的油水粗分离。 罐内推泥车作业与人工推铲对比 项目液压推泥车人工推铲 安全性人员可在罐外遥控作业，无安全风险。人员需进罐进行推铲、装袋作业，易造成人员中毒。 效率2-3人配合作业。工作量大，需投入20人 液压吸泥机直接将油泥送入三相离心机。罐内油泥装入编织袋后靠人力外运。
油库储油罐清理工程合同 委托单位：地址： （以下简称“甲方” ） 施工单位： 根据《中华人民共和国经济合同法》和《建筑安全工程承包合同条例》以及有关规定，结合本承包工程的具体情况，双方经充分协商，签订本合约，共 同遵守。 第一项：工程名称： 油罐清洗工程 第二项：工程地点： 第二项：工程内容：对 个
立方 进行清理、 有关详细内容和安全防护措施等见《油罐清洗施工作业方案》《服务工程安全协议书》 第三项：工程质量及施工周期：工程质量：1、乙方为甲方提供安全、快捷的技术服务；，质量标准祥见《油罐清洗施工作业工方案》中危险气体含量安全标准值；2、经乙方清理完毕的储罐，罐底淤积的油泥将被彻底清除，清洗出的油
泥抽入甲方提供的专用容器内封存；3、乙方负责将罐内的污物清理干净后，用超声波厚度测试仪对罐底进行厚度检测，并记录检测数据交给甲方作为日后维护保养依据； 施工周期：开工日期：竣工日期： 第四项：工程造价：（人民币）工程项目立方油罐清理. 数量单价小计 合计 第五项：结帐方式、定金及结帐周期：结帐方式：现金或转帐支票结帐周期：自甲方收到发票之日起，3 个工作日内一次结清。乙方开户银行：高碑店市农村信用合作联社乙方银行帐号：229000122000039445 第六项：健康、安全、环保（HSE）? 人员保险： 根据《劳动法》规定，乙方每一位员工都已经购买了相应保险。? 安全设备：专业有害气体测试器大功率进口空气压缩机风动防爆排风抽气扇气动真空式抽油泵
大功率高压水枪救生设备及安全绳索个人防护设备（PPE）：呼吸防护面罩、护目镜、防化衣、防化靴、防化手套、移动报警装置、安全绳、逃生汽瓶等．专业防爆清缸工具? 环保：为避免因清洗油罐而造成的环境和地下水污染，乙方将清缸过程中的废油及油水混合物统一抽入甲方提供的专用容器内由甲方统一处理。 第八项： 甲方的责任：a) 决定开工前应至少提前3 天时间通知乙方，以便乙方戡查现场，办理相关手续，做好充分的准备工作；b) 在施工现场应提供予乙方摆放设备和工具的场地；c) 指定工程协调管理负责人配合乙方施工；d) 提供水源及电源予乙方作清洗用途；e) 配合乙方工程进行，提供明确及清晰的批示予乙方施工；f) 按合同规定的付款方式及付款时间支付工程款。如未能按合同规定支付有关工程款项，则视甲方为违约，乙方有权追收所附加费用（合同金额0.3％作为违约赔偿金）。 第九项：乙方的责任a) 乙方必须严格遵守国家或部门有关健康、安全、环保的规定和操作规程，包括甲方之一切相关操作规程，切实做好各项安全防护工作，如在施工过程中发生任何安全事故右造成的损失和法律责任，由乙方负责；b) 乙方对清洗油缸时清出的废油、废渣的操作及处理必须按照甲方要求抽入指定容器内交甲方处理，否则，对环境造成的污染及相应处罚均由乙方负责；
xxxxx分公司石油化工总厂 储罐机械清洗检维修 施工方案 (模板) 编制单位（章）：克拉玛依市克利达油脂化工有限责任公司编制人：
审核人：批准人：编制日期：
编制目录 一、编制依据和检维修工程概况 1.1编制依据 1.2检维修工程概况 二、施工准备 2.1现场准备 2.2材料准备 2.3技术准备 2.4人员准备 2.5维修机具设备 三、施工程序及方法 3.1施工流程 3.2施工方法 四、工程验收 五、施工组织措施 六、工程质量及安全管理保证措施 七、ＨＳＥ作业计划书 八、应急计划 九、现场文明施工措施 十、施工期间对已有建筑物的保护措施十一、环境污染及噪音防护措施 十二、平面布置图 十三、蒸气、水接线图
一.编制依据及储罐机械清洗工程概述 根据现场考察、施工环境和我们多年的清洗经验及甲方的施工要求，我们采取机械清罐清洗此罐。 机械清罐施工组织设计中明确了作业内容、方法和步骤，便于组织作业人员的实施，强调了施工作业风险识别与控制，确保储罐清洗作业按预定时间和要求圆满完成。方案的编制以相关规范和标准为依据，力求文字简洁、清晰，可操作性强，可指导此次油罐机械清洗作业。本施工组织设计经批准后执行。 1、编制依据；本《施工组织设计》在编写的过程中参照了以下的规范和标准：1.2.1《中华人民共和国安全生产法》2014年 1.2.2《中华人民共和国消防法》2008年全国人民代表大会第五次修订 1.2.3《中华人民共和国职业病防治法》2001年中华人民共和国主席第六十号1.2.4《储油罐机械清洗作业规范》（SY/T6696-2007） 1.2.5《石油储罐机械化清洗施工安全规范》DB11/754-2010 1.2.6《石油工业动火作业安全规程》（SY/T5858-2004） 1.2.7《石油工业防静电推荐做法》SY/T 6340-1998 1.2.8《石油工业作业场所劳动防护用具配备要求》SY/T 6524-2002 1.2.9《石油天然气工业健康安全与环境管理体系》SY/T 6276－1997 1.2.10《石油与天然气钻井、开发、储运防火防爆安全生产技术规程》 （SY/T5225-2005） 1.2.11《高处作业安全管理规范》（Q/SY1236-2009） 1.2.12《脚手架作业安全管理规范》（Q/SY1246-2009） 1.2.13《进入受限空间安全管理规范》（Q/SY1242-2009） 1.2.14《临时用电安全管理规范》（Q/SY1244-2009） 1.2.15《移动式起重机吊装作业安全管理规范》（Q/SY1248-2009） 1.2.16《立式圆筒型钢制焊接油罐操作维护修理规程》（Q/SY GD 0040.1-2008）1.2.17严格遵守甲方储罐区各项安全规定和规章制度。 1.1.18《石油化工建设工程施工安全技术规范》GB50484-2008 1.1.19公司质量管理程序文件、手册及有关管理规定 1.1.20 公司HSE管理程序文件、手册及有关管理规定 1.1.21中石油、中石化有关的管理制度和文件 2.1机械清洗储罐工程概述： 2.1.1储罐机械清洗主要工程量 主要工程量见下表
清洗罐安全作业规程 1.根据公司生产需要，定期清洗储罐沉积物，清罐前必须对管线和电气连接采取隔离措施。 2.清罐前根据储罐储存品种、类别、数量、危险特性、物料技术说明书等制定具体切实可行的清罐方案；按清罐安全要求进行，以防发生意外事故。 3.储罐清洗应指派安全管理人员在现场指挥监督作业。 4 .贮罐准备清洗时，应将其中的可燃物料和易燃、易爆、有毒气体全部排出。易燃、易爆、有毒液体倒空后，还应用惰性气体吹扫。 5.清洗化学品储罐所用的手持工具应选为无铜制安全工具和全棉清洁用具。 6.清洗化学品储罐，须设置施工标识，并严禁无关人员接近。 7.化学品储罐清洗时应适时检测罐内气体浓度按照《气体取样操作规程》去进行操作，并采取相应的安全和个体防护措施。安全员在作业前应对进入设备作业时进行危险性分析，检查清罐设备、现场、消防器材、防范措施落实到位情况。 8.化学品储罐清洗之残渣、废水按照国家环境保护法规定处理。 9.化学品储罐清洗作业期间，安全负责人须在现场监督清洗作业过程。 10.化学品储罐清洗后，安全负责人应立即检查所有部件是否齐全，恢复到正常状态。 11.清洗装有毒物品罐时，作业人员应具备相应的有毒物品的知识，作业人员应穿戴好劳保防护器等。 12.储罐清空时，应反复注水，尽可能将罐内余料抽尽。 13.机械通风时，由电工负责安装临时风机，进行机械通风并进行临时用电安全作业分析。 14.可燃气体检测按操作规程进行施工作业，当爆炸气体气浓度超过该爆炸浓度下限时，禁止作业人员入罐作业。 15.清罐作业前，安全员对清罐设备进行现场检查，对清罐作业人员进行清罐安全教育，落实监护人员、安全防范措施后，办理《进入受限空间作业票》。作业人员、监护人按规定正确穿戴劳动防护用品。 16.清罐作业过程中，如果作业条件发生异常变化，必须立即停止作业迅速
储油罐机械清洗原理 以同种原油形成油射流依次破碎大型原油储罐罐底油泥，将其泵送、分离和回收，再用热水清洗罐壁的这一系列封闭作业流程称之为原油储罐清洗与回收技术。 “以油洗油”是采用清洗泵机组从另一供油罐中抽吸原油加热并供给安装在待清洗储罐顶部的清洗喷枪，形成油射流，以此依次破碎大罐罐底油泥，油射流破碎油泥的全过程是以油洗油工艺的关键环节，只有这样，固态油泥才能变成液态油流，由回收泵机组抽吸并输送到回收罐或供油罐中。作业过程中，两套泵机组可以依次用于破碎和抽吸，也可以并联用于破碎或抽吸。配管阀门的开闭可灵活变换工况，服务于作业效率。这是一个全封闭管道化的作业，液态击碎固态、固态变成液态，循环流动，必须以24小时连续作业保证温度和液化状态，否则，原油凝固就会使作业链断开。在泵源头采用换热器对液态（原油或清水）加温是一个有效手段。 当油泥被破碎并输送结束后，喷枪群转而对罐内的顶部、侧壁、底部陆续以加热清水清洗残余油污，这时的液态物质以水为主，流动性好，此阶段为作业后期。 合肥通用机械研究院10万m3储油罐油泥清洗回收成套设备由清洗系统，回收系统及清洗喷枪组成核心设备，配套油水分离装置、制氮机、气体检测仪、管线阀门等辅助设备即构成完整的施工设备，在工程应用中通过临时管道、阀门的连接形成一个有机整体。成套设备的研发重点包括油回收系统、清洗系统、清洗喷枪及油水分离装置的研制，及制氮机、气体检测仪、压缩机及其一些部件的设计与选型。 回收与清洗系统是成套设备的核心与重要组成部分。其主要功能是利用回收系统真空泵、真空罐产生的负压条件，引入清洗罐内的液态原油，然后使用回收泵输送至另一个储罐（称作回收罐），再利用清洗系统清洗泵以供油罐原油为介质经换热器的加热有压供给清洗喷枪，形成油射流，击碎和溶解清洗罐内的沉积油泥，进而实现回收泵的油回收。 各系统采用模块化设计，对各种方便运输、现场安装及适于户外作业。在保证功能的前提下尽量降低成套设备的复杂性，进而降低设备造价，提高市场竞争力。模块化设计，模块化试验，首先保证单独模块的功能与可靠性，再对多个模块进行技术连接，测试整套设备性能及参数的合理匹配。 回收系统的功能是抽吸清洗罐中的油进入真空罐，并移送到回收罐或供油罐。在残油回收过程中，清洗罐中的油混合了原油和油泥，在真空罐负压条件下流到真空罐中，该真空罐由真空泵产生230-340mmHg真空度的负压条件。从真空泵排放的气体返回到清洗罐，维持清洗罐的正压平衡。 真空罐内的液位和真空度可以通过真空泵的开启和停止控制，通过真空罐中液位开关和真空度传感器信号控制回收泵的启停。同时液位开关和真空度传感器信号可以保护并防止真空罐内的油溢入真空泵，以及回收泵抽空产生气蚀。 清洗系统的主要功能为将清洗介质（油或清水）抽送至清洗喷枪，按照一定的顺序开启清洗喷枪，用清洗介质喷射油泥，达到将油泥破碎溶解液化的目的。因此，清洗系

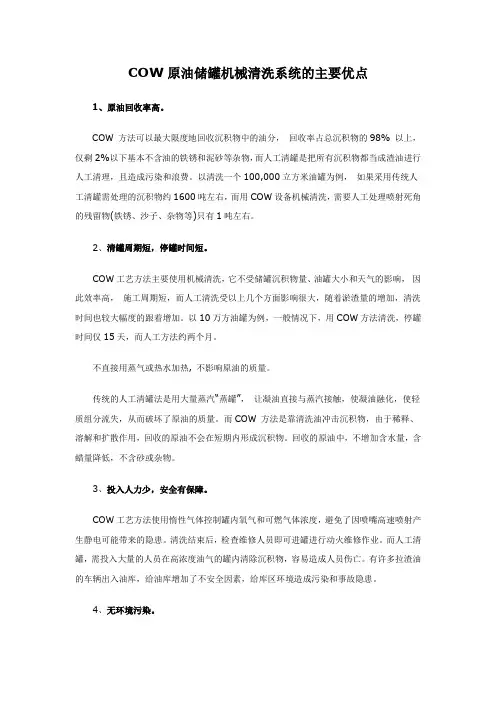

COW原油储罐机械清洗系统的主要优点 1、原油回收率高。 COW 方法可以最大限度地回收沉积物中的油分 回收率占总沉积物的98% 以上 仅剩2%以下基本不含油的铁锈和泥砂等杂物 而人工清罐是把所有沉积物都当成渣油进行人工清理 且造成污染和浪费。以清洗一个100,000立方米油罐为例 如果采用传统人 工清罐需处理的沉积物约1600吨左右 而用COW设备机械清洗 需要人工处理喷射死角的残留物(铁锈、沙子、杂物等)只有1吨左右。 2、清罐周期短 停罐时间短。 COW工艺方法主要使用机械清洗 它不受储罐沉积物量、油罐大小和天气的影响 因 此效率高 施工周期短 而人工清洗受以上几个方面影响很大 随着淤渣量的增加 清洗时间也较大幅度的跟着增加。以10万方油罐为例 一般情况下 用COW方法清洗 停罐时间仅15天 而人工方法约两个月。 不直接用蒸气或热水加热, 不影响原油的质量。 传统的人工清罐法是用大量蒸汽“蒸罐” 让凝油直接与蒸汽接触 使凝油融化 使轻质组分流失 从而破坏了原油的质量。而COW 方法是靠清洗油冲击沉积物 由于稀释、 溶解和扩散作用 回收的原油不会在短期内形成沉积物。回收的原油中 不增加含水量 含蜡量降低 不含砂或杂物。 3、投入人力少 安全有保障。 COW工艺方法使用惰性气体控制罐内氧气和可燃气体浓度 避免了因喷嘴高速喷射产 生静电可能带来的隐患。清洗结束后 检查维修人员即可进罐进行动火维修作业。而人工清罐 需投入大量的人员在高浓度油气的罐内清除沉积物 容易造成人员伤亡。有许多拉渣油的车辆出入油库 给油库增加了不安全因素 给库区环境造成污染和事故隐患。 4、无环境污染。 COW工艺方法不向外排放污油 是将污油经油水分离槽分离后 把水作为清洗介质再 循环利用 把分离出的油回收。传统方法因对原油加热 造成油气大量挥发 对无人购买的油泥进行堆放、废弃 造成环境污染。 5、清洗效果好。 COW工艺方法使用原油作为清洗介质 由于原油中富含轻质组份 相当于一种溶剂清 洗。在一定温度、压力和流量的条件下 COW 工艺方法能保证清除死角外 油罐内表面均露出金属本底。 6、综合经济效益明显。 采用传统的人工清罐方法 虽然施工费用低 但约占油罐容量3%-4%的罐底淤渣难 以处理 需折价按渣油销售。而COW工艺方法虽然施工费用较高 但可将罐底淤渣中的油分基本全部回收 按正常的油价销售。以10万方油罐为例 人工清洗需折价处理的原油约1600吨 平均每吨折价按500元计算 实际损失达80万元 如在加上难以处理的油泥 和浪费的部分 实际损失还要增大。另外COW工艺方法可减少油罐停用期 提高油罐的利用率 有利于增产增效。
储罐清理施工方案 原油储罐在使用过程中，由于生产经营需要，更换储存其他油品，需对原油储罐进行清洗。由于原油闪点低于28度，属于一级危险品，油蒸气不仅易燃、易爆而且有毒，因此，清洗油罐是一项比较危险的作业。储罐清洗方法有4种，即干洗法、湿洗法、蒸汽洗法和化学洗法。而将蒸汽法与干洗法结合使用，则可达到高效、经济的目的。 一、油罐清洗作业步骤 清洗作业既要保证罐内原油全部倒净，最大限度地降低在倒罐过程中原油的损耗，又要保证油罐的清洗质量，同时在倒罐与洗罐过程中要特别注意安全。 1、倒罐：就是把要清理的罐内的原油倒到另一储罐中。 2、注水加温 3、打开人孔通风：停止蒸汽加温，打开油罐的人孔，采用隔爆型轴流式换气扇向油罐内通风。 4、进罐清油： ①操作人员进罐前，先用隔爆型轴流换气扇在储罐人孔处通风24小时，再用测爆仪及测氧仪进行测试，确认合格后，才能进罐作业。 ②进罐作业人员必须穿防静电工作服及防滑静电鞋，清油工具要选用木锹或铜制工具。清罐过程中，现场安排专人监护，必要时进罐人员需戴防毒面具和信号绳。进罐时间不宜过长，一般在15－20分钟，轮班作业。同时，储罐的人孔处要用换气扇鼓风，现场应有医护人员值班。 二、洗罐操作要点 1、人工清罐结束后，储罐内已基本无明显油块，此时先用锯末屑对罐壁、罐底板、加温盘及支架等彻底擦洗一遍，清出木屑后，再用棉纱蘸柴油，对以上部位再擦洗一遍。擦洗干净后，用干净棉纱或拖把再彻底擦抹一遍，最后将罐内杂物清理干净。 2、如果有特殊要求，可用铜制工具去除局部锈蚀。在油罐洗罐过程中，现场需配备一些消防器材，同时消防泵房要安排专人值班。 安全操作方案 第一章总则 为了做好油罐清洗工作保障油罐清洗人员的作业安全和身体健康，防止发生各类事故，根据“预防为主”的方针，特制定本方案。 一、操作人员作业之前，应根据分工情况对有关人员进行安全和相关操作进行岗前教育； 二、作业人员进罐检查或作业时，油罐人孔外均须设专职监护人员，且一名监护人员不得同时监护两个作业点； 三、安全员应加强现场的安全监查，并有权制止违章指挥和违章作业并及时报告有关领导； 四、班组负责人和安全监护员应做好交接班的现场安全检查、清点人员及其工具器材等工作； 第二章一般安全规定 五、作业场所应确定安全距离，设置安全界标或栅栏，并应有专人负责对所设置的安全界标或栅栏进行监护； 六、为了防止清罐作业人员中毒，必须做到： 1.当油气浓度为该油品爆炸下限的4－40%时，进入油罐的作业人员必须佩戴隔离式防毒面
编订：__________________ 单位：__________________ 时间：__________________ 柴油罐清洗施工方案(正 式) Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-7180-78 柴油罐清洗施工方案(正式) 使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体、周密的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 一、概况 油罐由于检修改装，使用年限较长，淤渣沉积严重，油罐底部积聚了大量的杂质和水分，罐内壁也附上许多油污垢。这些杂质和水分会使油品的质量降低，并影响油品计算的精确度，加速油罐腐蚀，严重时会引起底板穿孔，造成漏油事故，同时，在油品输运过程中，由于杂质和水分较多，容易产生静电并积聚，造成静电事故。因此，油罐必须进行清洗，油罐清洗的基本要求，以保证油品质量，延长油罐使用期限，避免事故的发生为主。下面从三个方面对油罐清洗作业进行分析。 二、工程施工主要技术措施 1.清洗作业准备 成立清洗工作领导小组：（详见领导小组名单）
指定双方作业监护人，对作业监护人和施工人员进行安全教育，考试合格，并签订安全协议。 现场交底，做好安全措施及物质、工具、器材的准备工作；如带静电导出线的胶管、油盆及油桶等。 2.管网系统及罐体排油清洗的具体步骤： 油库停油后，首先油库将油罐内的油料发完。油库工作人员对管网及罐体内的余油进行清除后交给清洗单位进行清洗。 管网系统及油罐排油清洗施工作业前，应按要求设置警戒区、警戒线、警戒标志等。 断开电动阀门及计量系统等所有相关电气的电源及静电接地装置。 在油库工作人员的统一指挥下，先利用油罐的切水阀采用机械抽吸法排出各罐体内的余油（采用油罐车或真空泵抽吸底油前应按规定办理好临时用电及用火作业许可证）。 三、管网系统水冲洗具体步骤 1.管道清洗作业施工工艺流程
抚顺石化原油储罐机械清洗施工方案 项目名称：抚顺石化储运厂原油罐机械清洗项目施工单位：沈阳久洁环保科技有限公司 项目经理：吴辉 2017年6月31日
目录 一、施工组织设计………………………………………………………… 工程概况……………………………………………………………… 施工组织设计（方案）…………………………………………… 二、施工进度、供应计划………………………………………………… 三、工程验收……………………………………………………………… 四、施工组织措施………………………………………………………… 五、工程质量及安全管理保证措施……………………………………… 六、ＨＳＥ作业计划书………………………………………………… 七、应急计划……………………………………………………………… 八、现场文明施工措施……………………………………………………一．施工组织设计
1工程概况 抚顺石化储运场原油末站2万方、3万方、5万方的原油罐已经使用多年，原油储罐经过长期运行使用，产生太多的泥沙沉积物且混有内防腐脱落造成罐底板腐蚀产物。为满足环保，安全要求，储运场需要对该油罐进行彻底清洗。 1.1 工程简介 （1）工程名称： （2）工程建设地点：抚顺市演武 （3）工程类别：2万方、3万方、5万方原油储罐机械清洗 （4）储罐尺寸及工期要求： （5）工程质量要求：单位工程合格率100%，符合国家验收标准，清罐后达到油罐内壁露出金属的施工标准。 （6）油品物性说明 原油属于易燃物品。其燃烧的三要素是可燃物质、氧气和火源。油罐储存的油品，由于气压高，易挥发、闪点低，爆炸极限宽，极易在通常环境中引起燃烧和爆炸。 原油的特点：危险性高，原油有易燃易爆性、有挥发性、静电荷积聚性、扩散、流淌性、有毒性、腐蚀性。 （7）工程现场条件： ①施工现场在抚顺市演武抚顺石化储运场 ,已具备开工条件。 ②施工用水、电、蒸汽：业主提供。 1.2编制说明和依据 根据现场考察、施工环境和我们多年的清洗经验及甲方的施工要求，我们采取机械清罐清洗这批原油罐。 机械清罐施工组织设计中明确了作业内容、方法和步骤，便于组织作业人员的实施，强调了施工作业风险识别与控制，确保储罐清洗作业按预定时间和要求圆满完成。方案的编制以相关规范和标准为依据，力求文字简洁、清晰，可操作性强，可指导此次原油罐机械清洗作业。本施工组织设计经批准后执行。 本《施工组织设计》在编写的过程中参照了以下的规范和标准： 1.2.1《中华人民共和国安全生产法》2002年中华人民共和国主席令第七十号 1.2.2《中华人民共和国消防法》2008年全国人民代表大会第五次修订1.2.3《中华人民共和国职业病防治法》2001年中华人民共和国主席第六十号 1.2.4《储油罐机械清洗作业规范》（SY/T6696-2007） 1.2.5《石油储罐机械化清洗施工安全规范》DB11/754-2010 1.2.6《石油工业动火作业安全规程》（SY/T5858-2004）
储油罐机械清洗服务 服务简介：
储油罐机械清洗是一项先进的机械自动化、全封闭、物理性的清洗技术；是利用 喷射清洗机将清洗介质在一定温度、压力和流量下喷射到被清洗表面，除去被清 洗表面的凝结物和淤渣，并进行回收的一种工艺方法，具有安全性高、经济效益 好 （沉积物中碳氢化合物95%以上可以回收） 、 清洗效果好、 高效率、 环保等优点。 适合于清洗存储介质为原油、燃料油、成品油（汽油、柴油、航空煤油、润滑油 等）等的各类型地上储罐，储罐容积从100立方米至200000立方米。 机械清洗工艺流程
残油移送：将被清洗油罐中的残油移送到业主指定的其它油罐。 惰气注入：清洗过程中向罐内注入惰性气体，主要成分为氮气、二氧化碳，保证 施工安全可靠。 同种油清洗：利用清洗机喷射与罐内所储油品相同的介质，搅拌、击碎、溶解罐 内沉积物，并对有效成分进行回收。 温水清洗：用温水循环清洗，自动油水分离设备对油水混合物进行分离，分离出 的水循环使用，分离出的油品移送到业主指定的油罐。 罐内清渣：进罐清理罐内残留的泥沙、铁锈等无机物，并根据业主要求存放到指 定地点。
服务能力：
杰瑞可以提供国内外大中小型储油罐的机械清洗服务， 拥有国内最先进的 JATC-180 系列、 JATC-120 系列、 JATC-80 系列等储油罐机械清洗配套设备，可全天候开展施工作业。 杰瑞拥有高素质的储油罐清洗队伍，作业人员 98%以上具备大专及以上学历，多数人员有多年服务于国际 石油公司（如康菲、壳牌、科迈奇、EDC）的现场经验，在现场能够熟练应用英语交流，熟知国际标准与 惯例，严格恪守储油罐机械清洗作业规范。根据岗位要求，作业人员取得了项目经理证、特种作业操作证、 安全操作证等证件，作业现场实行半军事化管理，纪律严明，确保储油罐机械清洗施工安全可靠。 人工与机械清洗对比 油罐容积 20,000 m 50,000 m
3 3 3 3
人工清洗时间 30-40天 50-65天 80-100天 110-140天
机械清洗时间 13-15 天 18-20 天 25-30 天 30天
100,000 m 150,000 m
培训资料 原油储罐管理及日常维护 授课人：王更武
原油储罐管理及日常维护 一、主要原油储罐标准规范和规章制度 设计标准：GB50341-2014立式圆筒形钢制焊接油罐设计规范； 施工标准：GB50128-2014立式圆筒形钢制焊接储罐施工规范； 修理规范：SY/T5921-2011立式圆筒形钢制焊接油罐操作维护修理规程； 规章制度： 1.〔2011〕161号《中国石化常压储罐管理规定》； 2.〔2011〕754号《中国石化大型浮顶储罐安全设计、施工、运行管理规定》。 二、油库及原油储罐简介 （一）、油库 油库的概念 油库是用来接收、储存和发放石油或石油产品的企业和单位。
油库的作用 1.基地作用 油库是国家石油及产品储备和供应基地，对保障国家能源安全和促进经济发展意义重大。 日本志布志石油储备基地日本苫小牧石油储备基地
舟山国家石油储备镇海国家石油储备基地 2.纽带作用 油库是平衡原油生产、原油加工、成品油供应及运输的环节，是连接石油及产品生产与消费的纽带 3.杠杆作用 是调节油品生产与消费的杠杆。 4.对石油及产品价格的形成起影响作用。 油库的类型 1.根据油库的管理体制和业务性质划分 （1）独立油库（2）企业附属油库 2.根据油库的主要储油方式划分 （1）地面油库（2）隐蔽油库 （3）山洞油库（4）水封石洞库 （5）地下盐岩库（6）水下油库
石油库的分级 等级石油库储罐计算总容量TV（万m3） 特级120≤TV≤360 一级10≤TV＜120 二级3≤TV＜10 三级1≤TV＜3 四级0.1≤TV＜1 五级TV＜0.1 （二）、油罐 油罐是油品储存的主要设施；所有的石油产品都将在储罐中存放一段时间。浮顶油罐： 拱顶油罐：
龙源期刊网 https://www.doczj.com/doc/1d9723297.html, 原油储罐机械清洗安全控制 作者：张静王书增苏奎 来源：《城市建设理论研究》2013年第20期 摘要：分析了原油储罐清洗过程中存在的风险，针对性的提出了消减和消除风险的技术、管理措施，通过对施工储罐的置换、清洗、隔离等技术措施和加强施工现场的组织、控制，实现储罐清洗施工安全。 关键词：原油储罐清洗安全 中图分类号：F407.4 文献标识码：A 文章编号： 原油中含有少量的泥砂、水分等杂质，这些杂质沉积在储油罐的底部和附件上，使储油罐的有效容积减少，同时会对罐底板和罐壁板产生腐蚀，造成原油泄漏，存在重大的安全隐患[1]。为了保护罐体、减少能源浪费、防止安全事故的发生，根据规定必须定期对储油罐进行 清洗。 1安全管理 1.1安全组织与指挥系统 根据施工要求成立现场作业领导小组，统一领导指挥清洗工作。应根据作业现场的不同情况，制定具体的的清洗、安全技术方案。明确任务，责任到人。 1.2安全教育 施工作业前必须接受发包单位组织的岗前安全教育。各施工班组，必须定期进行安全知识与操作技术培训教育，经考核合格后方可上岗。 1.3安全监督 施工人员进罐作业时，罐的人孔外必须有专职监护人员，且一个监护人员不得同时监护两个作业点。安全监护员应加强现场的安全巡回检查，并有权制止违章指挥和违章作业并及时报告有关领导。现场负责人和安全监护员必须做好交接班的现场安全检查、清点人员及其工具器材等工作。作业场所应设置安全标识，并设专人负责保护。 1.4实行作业票制度 为了加强清洗安全管理，必须实行作业票制度（根据施工的需要到业主处办理用火、用电、破土、登高、进入受限空间等作业票）。作业前，由专职人员根据项目特点进行安全技术
销售华南调〔2009 〕161 号 关于印发《油罐清洗管理制度》的通知 公司机关各部门，各管理处，各项目部，驻海南炼化办事处：为规范油罐清洗作业的管理，满足生产运行的需要，公司组织编制了《油罐清洗管理制度》，现印发给你们，请认真组织学习，遵照执行。 二○○九年七月二十三日 — 1 —
油罐清洗管理制度 XSHN.11.32-2009 1总则 1.1 为规范油罐清洗作业管理，明确作业程序、作业要求和各方职责，确保作业安全，特制定本制度。 1.2 本制度主要参照《油罐清洗安全技术规程》和《油罐检修技术规程》，并结合公司实际编制而成。本制度未明确事项应按公司下发的《施工作业安全管理规定》和《高危作业场所一般安全规定》的要求执行。 1.3 本制度同样适用于管道清洗作业。 2 职责 2.1 调控中心 2.1.1 负责油罐清洗和检定计划的审核，负责组织审查清罐施工方案及油罐交出检修前的工艺处理方案。 2.1.2 负责为油罐清洗工作提供必要的工况条件。 2.1.3 负责油罐清洗工作中的工艺、设备管理。 2.2 抢维修中心 2.2.1 负责油罐检定工作的组织，并提出储罐维修的专业意见。 — 2 —
2.2.2 负责油罐清洗工作中的机械、电气、仪表、自控专业管理。 2.3 安全数质量处 2.3.1 负责组织油罐清洗方案的安全环保部分的审查工作。 2.3.2 负责审核移库或降级油品数质量计量处理方案。负责审核罐底油泥的处理、处置方案及含油污水的排放、处理方案。 2.3.3 负责油罐清洗过程中安全环保工作的监督管理，组织审查安全技术方案，并参与审查施工方案、安全环保措施。 2.4 业务处 2.4.1 负责根据油罐清洗计划协调管输计划和油源组织，为清罐提供必要的条件。 2.4.2 负责组织清罐前需要外销油品的处理。 2.5 管理处 2.5.1 负责建立油罐清洗台帐，编制油罐清洗和检定实施计划，并组织编制油罐清洗作业施工方案（含罐底油品、油泥的处置方案）和安全技术方案。 2.5.2 作为现场第一责任人，负责组织油罐清洗工作和罐底油品处置工作的具体实施。 2.5.3 负责组织油罐清洗现场作业条件确认，组织油罐清洗现场安全措施制定、落实及监督检查。 — 3 —
储罐投用方案 T-301-02 罐自建罐至今未经过大规模检修，这次停工检修对该罐进行一次彻底检修。该罐进行了机械清洗，在清罐完成达到施工动火作业的基础上对油罐中央排水系统和加温盘管进行了检维修；油罐一二次密封的更换；雷达液位计的更换以及自动采样器和搅拌器的安装，这一系列的检修改动对这次油罐检维修再投用运行意义重大，做好这次油罐检维修后初次投用工作非常关键。 一、组织 1、工作小组 组长: 副组长: 组员: 2、安全环保组 组长: 副组长: 组员: 3、保运组 组长: 副组长: 组员: 4、职责 工作小组职责主要负责油罐投用方案的实施, 统筹组织各部门协调工作。 安全环保组职责主要负责整个投用运行中的安全环保工作。 保运组职责主要负责投用运行期间的检查、监督管理工作，及时解决在运行过程中出 现的故障。 二、技术规范
GB50128-2005 立式圆筒钢制焊接储罐施工及验收规范 三、施工交接检查 1.设备隐蔽组进行油罐内部检查，检查要求不允许油罐内有杂物，罐内清洁干净，油罐内部防腐 符合要求，安装设备符合设计技术要求。 2.质量组进行油罐浮盘检查，确认浮盘一二次密封安装合格，浮盘无塌陷现象，浮船浮舱检查无 泄漏点，浮盘支柱密封检查确认。 3.油罐区卫生检查，确保油罐进油前卫生良好。 四、油罐进油前准备工作 1.进行中央排水管的试压工作，确保中央排水管符合使用技术要求。 2.油罐加热盘管的打压试漏，确保加热盘管无漏点存在。并且对加温盘管进行测厚标定。 3.搅拌器安装确认，外部初步确认搅拌器安装符合技术要求。 4.自动采样器安装检查，外部检查自动采样器安装确认合格以及油罐内部安装检查。 5.人工雷达液位计安装检查，检查雷达液位计安装确认符合安装技术要求，并且检查雷达液位计 零液位准确性。 6.油罐各仪表检查，现场确认安装完好，以及确认仪表在检定周期内使用。 7.油罐容积重新标定，配合质检部门做好油罐检修后容积标定，以及确认油罐检尺孔安装是否标 准。 8.确保油罐内无杂物后封罐。对油罐人孔，排污孔，浮盘上人孔进行安装密封到达安装要求。 9.油罐静电接地设施是否完好，油罐走梯，操作平台检查，以及油罐消防设施检查要到位，泡沫 发生器检查及确认油罐喷淋能否正常开启。 10.油罐封罐后进行盲板拆除工作，拆除油罐进出口阀门处盲板，油罐加热盘管进出口阀门处盲 板。 五、进油前确认工作 1.油罐脱水阀确认关闭。 2.确认油罐加热盘管进出阀门处于关闭状态。 3.再次确认油罐盲板已完全拆除。 4.联系调度准备进油 六、进油及进油后检查工作 1.利用相邻油罐进行压油作业，进油时先打开罐根收油二次阀，再打开罐根收油一次阀，控制好 进油速度，在浮盘未起浮前，进油速度必须控制在1m/s 以内。 2.在进油时计量员协同仪表就雷达液位计进行进油液位校准工作，并随时确认进油量以及进油速 度。 3.在进油的同时将采样器、搅拌器、人孔、排污孔安装密封性进行确认，确认无渗漏现象。确认油 罐脱水阀无渗漏现象，继续进油。 4.仪表确认相关仪表运行正常，如有问题及时报告车间领导。在油罐进4 油到米时，投用加热 系统，调节油温，观察油罐温度计运行是否符合要求。 5.专人负责油罐浮盘起浮工作，该工作人员应及时与计量人员联系，确认油罐液位，确认油罐

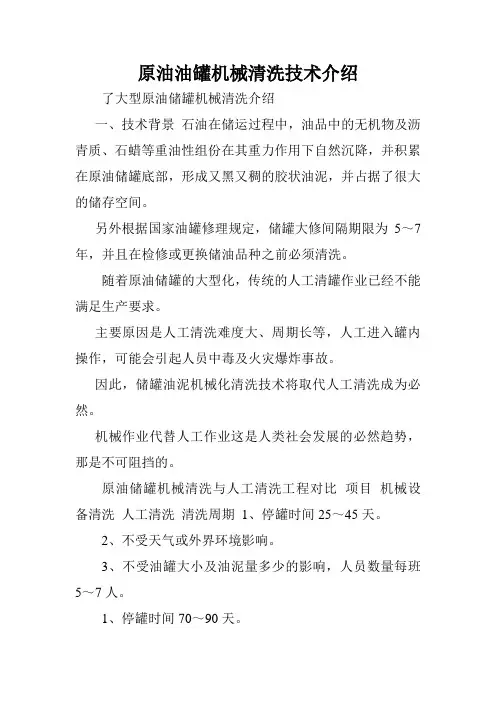

了大型原油储罐机械清洗介绍 一、技术背景 石油在储运过程中，油品中的无机物及沥青质、石蜡等重油性组份在其重力作用下自然沉降，并积累在原油储罐底部，形成又黑又稠的胶状油泥，并占据了很大的储存空间。另外根据国家油罐修理规定，储罐大修间隔期限为5～7年，并且在检修或更换储油品种之前必须清洗。 随着原油储罐的大型化，传统的人工清罐作业已经不能满足生产要求。主要原因是人工清洗难度大、周期长等，人工进入罐内操作，可能会引起人员中毒及火灾爆炸事故。因此，储罐油泥机械化清洗技术将取代人工清洗成为必然。机械作业代替人工作业这是人类社会发展的必然趋势，那是不可阻挡的。 原油储罐机械清洗与人工清洗工程对比
二、国内外现状 原油储罐机械清洗系统，国外的多家企业其价格差异较大，设计的原理却基本相同，有日本COWS、德国S&U、丹麦BLABO等系统。目前在国内日本COWS原油储罐机械清洗系统推广的最好，更结合我们的国情，几乎占据整个国内原油储罐清洗成套设备的销售市场。 由于我国近几年才开始着手石油的战略储备，所以目前已经投用的大型原油储罐还没有达到第一个清洗周期。早先各油田使用的原储油罐数量少、体积小，多数在1～3万m3之间，因此，原油储罐机械清洗的重要性和紧迫性没有从根本上表现出来。即使这样，我国现有的较大一些的原油储罐清洗，也不得不采用机械清洗技术。 近十多年以来，大庆油田、华北油田等企业先后引进了日本大风COWS和丹麦BLABO机械清罐系统，大大的提高了生产效率、经济效益，保证了安全生产。但是，我国目前的原油储罐清洗，由于受各方面原因的影响，现仍处于起步阶段。主要原因是由于进口设备价格昂贵，每套都在几千万以上，这样不仅增加了原油储罐的机械清洗成本，也限制了这一技术的普及和发展。另外原因，原油储罐的机械清洗打破原有的人工清罐利益链，采用传统的人工清罐方法，虽然没有施工费用，但大量的罐底油进不了油田储运系统，造成资源浪费和经济损失。机械清罐技术实施触动局部人的利益，因此技术推进受到很大阻力。 国内不乏有的企业院所，已经在开发国产的原油储罐机械清洗系统，实际上多数以引进核心设备为主，开发一部分配套的设备。并且开发出来的原油储罐机械清洗系统能力小、可调节性差等存在着关键技术瓶颈问题。该技术的核心设备是喷射系统，结合我国现有的液体喷射技术而言，短时间内仍存在技术障碍。因此真正研究一套特别适合我国自己国情的国产设备，降低清洗成本，很有必要。 三、市场前景 我国目前已经成为世界第一石油消费大国，石油的战略和商业储备能力近两年里突飞猛进，据不完全统计已经投用和开始建设的储存总量达到1亿吨以上，而且单台储罐的规格基本上都是5～10万m3，现在中石油某企业正在研究15～20万m3的。 由政府投资的中国首期4个战略石油储备基地分别位于浙江舟山和镇海、辽宁大连及山东黄岛，已于2008年全面投用，储备总量1640万m3。2010年9月末，新疆独山子国家石油储备项目开工，标志着第二期石油储备基地建设全面展开。根据计划，中国将开建8个二期战略石油储备基地，包括广东湛江和惠州、甘肃兰州、江苏金坛、辽宁锦州及天津等。中国战略石油储备三期工程正在规划
https://www.doczj.com/doc/1d9723297.html, INTERNAL AUTOMATED MODULAR WASHING SYSTEM FOR TANKERS AND RAILCARS
KMT INTERNATIONAL INC.presents complete stationary modular internal washing systems for tankers and railroad cars after caring petroleum products. System performs high quality clean up of trucks and rail tanks. Washing solution is recycled for multiple usages. System versatility is secured by its ability to clean tanks used for transportation of different oil products with any residual product quantities. Compliance with safety requirements is achieved by using mostly hydraulic system, instead of electric motors, as well as excluding personnel presence during washing cycle inside the tank. Washing solution recycling dramatically reduces waste water discharge. The process was designed after many years of research and development. System utilizes closed washing cycle, which excludes personnel contact with tanks internals, increasing safety and efficiency of system operation. 1. System performance Our washing system is able to wash 30-40 single railroad cars (60 metric tons capacity) per day used for heating oil (heavy oil) transportation and corresponding quantity of tanker cars depending on their size. System can also be used to wash railroad car tanks and tanker cars used for diesel or gasoline transportation. In this case throughput will be doubled. System operator selects pre-programmed washing program determined by transported product. Tanks used for heating oil (heavy oil) transportation are washed in three cycles; using cutter stock then following washing with caustic solution and finally rinsing with hot water. Tanks used for gasoline or diesel fuel transportation are washed in two cycles using caustic solution and rinsed with hot water. 2. Tankers and railcars washing process description Single unit is capable to wash two tanks placed on adjacent parallel tracks at a time: (while two tanks placed along each side of washing station on rail tracks are washed, the other two tanks are prepared). Length of washing cycle is selected by operator. Washing cycle gasoline and diesel cars: -Wash for 15-20 minutes using water and caustic (pH 12-14) at 65°C. -Rinse for 15-20 minutes using water at 65°C. -Allow car to air-dry and cool before closing and sealing manway. Washing cycle heating oil (heavy oil) cars: -Tank pre heating (if required) by steam before washing. -Wash for 45-60 minutes using cutter stock) at 65°C. -Wash for 15-20 minutes using water and caustic (pH 12-14) at 65°C. -Rinse for 15-20 min utes using water at 65°C. -Allow car to air-dry and cool before closing and sealing manway. During washing cycle residual oil product is recovered and rail car is prepared for product change or repair. Our equipment excludes personnel presence inside car during washing cycle. Car conditions and amount of residual products is inspected by operator before choosing washing cycle.
