大直径超长钻孔桩钢筋笼快速制作与安装施工工法
中铁四局集团有限公司
1.前言
近年来，随着桥梁跨径的增大，大直径超长钻孔桩在铁路和公路桥梁基础中得到广泛应用，相应的钢筋笼直径和长度也向大口径和超长方向发展。大直径超长钻孔桩钢筋笼具有节段多、自重大、接头多、易变形等结构特点，制造和安装工艺要求较高，传统的钢筋笼制造、安装工艺难以满足大直径超长钻孔桩施工的需要。
宁波铁路枢纽新建北环线工程甬江左线特大桥主桥为主跨468m钢-混混合梁斜拉桥，为满足索塔基础的Φ3.0m、桩长132.5m的钻孔灌注桩施工需要，课题组对“大直径超长钻孔桩钢筋笼快速制作与安装”施工进行技术研究，解决了大直径超长钢筋笼易变形、直螺纹套筒连接精度不易控制、钢筋笼安装不易定位等难题，实现了施工集约化、快速化，取得了良好的经济效益和社会效益。并申请了发明专利“大直径超长钻孔桩自由吊挂定位系统”（受理号：2.8），经总结施工经验形成该工法。
2.工法特点
2.1 采用长线加工法在定位胎具上分段同步制作钢筋笼。设计制造了一种胎座式钢筋笼加工模具，多节段同时加工，能够控制钢筋笼轴线偏差，保证主筋匹配对接精度。
2.2钢筋笼对接时相邻主筋采用直螺纹套筒错位反向对拧法，有效地解决了主筋间距小带来直螺纹套筒施拧不便的难题，大大地提高了施工效率。
2.3钢筋笼采用单主梁、双天车龙门吊吊装施工方法。利用龙门吊双钩可进行钢筋笼安装作业的同时也可进行钢筋笼吊起作业，方便快捷，提高了钢筋笼安装施工工效。
2.4安放钢筋笼时采用自由吊挂定位方法。在龙门吊双天车作业时，利用设计的“十”字型吊具进行多吊点吊装，吊具的上、下吊梁采用同心销轴连接，钢筋笼在悬吊状态可自由转动，解决了钢筋笼下放转动对位调整的难题。利用钢板挂钩与支撑平台对一般节段钢筋笼进行临时定位，钢板挂钩位置可自由调整；利用吊杆和吊挂定位环配合钢板挂钩对顶节钢筋笼定位，有效地解决了小间距主筋钢筋笼安放时定位难、精度低的问题。
3.适用范围
本工法适用于铁路和公路桥梁桩基础的大直径超长钻孔灌注桩钢筋笼的制作与安装施工。
4.工艺原理
采用长线法在胎具上分节制作钢筋笼。制作节段组装前，预先使用直螺纹套筒将制作节的主筋与前一节段主筋匹配连接，线性调整顺直后焊接固定在加劲箍上。
钢筋笼吊装时利用履带吊将节段钢筋笼从加工场地运至吊装处，利用双天车双钩龙门吊可在钢筋笼安装作业的同时进行钢筋笼吊起作业，钢筋笼的重量随着钢筋笼的接长而增加，当已吊装钢筋笼的重量达到单天车额定起重量后，改用双天车配合“十”字形吊具进行多吊点吊装，采用扭矩扳手对直螺纹套筒接头进行错位反向对拧；一般节段钢筋笼利用挂钩吊挂在支撑平台上临时定位，顶节钢筋笼利用吊杆、挂钩和吊挂定位环吊挂定位。
5.施工工艺流程及操作要点
5.1 工艺流程
钢筋笼制作及安装工艺流程如图5.1-1。
图5.1-1 钢筋笼制作及安装工艺流程
5.2 操作要点
5.2.1 钢筋笼加工场地布置
结合现场条件，为了钢筋笼吊运和安装方便，钢筋笼加工场地宜选在钻孔桩施工现场，场地硬化后划分作业区，四周设置排水沟。钢筋笼加工场地布置见平面布置图5.2.1所示：
加工工棚
螺纹加工区
拉丝调直区
材料切割区
钢筋笼成品存放区排水沟
钢筋笼制作胎座
加工区龙门吊轨道
图5.2.1钢筋笼加工场地布置图
5.2.2 胎座设计及制造
钢筋笼胎座如图5.2.2所示。胎座支撑横梁间距为2m，型钢均采用槽钢；为了便于钢筋笼制作成型后从胎座上提吊运输，定位钢板采用小半弧型，厚度2cm。
图5.2.2 钢筋笼胎座
5.2.3 钢筋笼制作
钢筋笼采用长线法加工，分节制作，操作步骤如下：
1．将主筋铺设在胎座的凹口处，接头采用直螺纹套筒匹配连接。分节处主筋用喷漆做上记号，以方便钢筋笼对接。
2．加劲箍采用工字钢卷制成型，每隔2m利用定位器与主筋和箍筋焊接。同一截面主筋与加劲箍焊接根数为100%，主筋与箍筋焊接根数不少于50%。
3．卸下所有直螺纹套筒，用龙门吊将制作完成的前几节钢筋笼吊至存放区，将下节钢筋笼吊至胎座顶部。
4．以下节钢筋笼为首节，采用同样的方法循环制作其余节段钢筋笼。
5．钢筋加工完毕之后，利用龙门吊和履带吊配合将钢筋笼吊运至存放区。钢筋笼每道加劲箍下面垫上枕木以防止钢筋笼变形，并隔离地面防止污染。
5.2.4 钢筋笼吊装
1．钢筋笼吊点设计
钢筋笼吊点采用中心偏下开设吊装孔的钢板加固，其顶部于加劲箍底平齐。每节钢筋笼设置四个吊点，钢板与主筋连接处满焊，见图5.2.4-1。
吊点布置平面示意图吊点立面大样图
图5.2.4-1 吊点示意图
2．吊具设计
为了方便钢筋笼多吊点吊装，设计了一种“十”字形吊具，见图5.2.4-2。
吊梁
上分配梁
下分配梁Φ45销轴
Q345B钢材
吊杆
图5.2.4-2 吊具
设计的“十”字型吊具主要有吊梁、上分配梁、下分配梁、销轴组成，钢筋笼通
过销轴可在空间中自由转动，有利于钢筋笼安装时定位。通过下分配梁处多吊点，最大限度减小钢筋笼起吊时的自身变形。
3．支撑平台设计
支撑平台设计平面见图5.2.4-3所示。支撑平台平置于钻孔桩孔口上，支撑平台骨架采用双拼工字钢制作，内嵌一个直径大于桩径0.2m的钢板圆筒，圆筒四周与型钢骨架间焊接加劲板，支撑平台上铺防滑钢格网。工字钢上下翼缘焊接钢筋，为增加钢筒与工字钢接触面积，圆筒与工字钢肋板相切。
钢筋加劲钢板
防滑网
图5.2.4-3 支撑平台(单位：cm)
4．龙门吊双钩作业
1）钢筋笼长、自重大，为最大程度减小钢筋笼起吊过程中变形，利用履带吊运输至龙门吊处，履带吊配合龙门吊慢慢将钢筋笼吊起，使钢筋笼由水平方向转变为垂直状态。
2）龙门吊将钢筋笼吊送至钻孔桩孔口，对位下放；双钩龙门吊可同时进行钢筋笼安装和钢筋笼吊起作业，在吊装下放钢筋笼的总重量大于单台天车额定起重量后，改用双天车双钩抬吊吊具。
钢筋笼吊装过程示意图见图5.2.4-4。
钢筋笼吊具
滑轮
(1)钢筋笼吊起
钢板钩
直螺纹套筒连接
第2节
第3节
支撑平台
钢护筒
第1节
钢护筒
钢筋吊杆
打梢环
套筒
支撑平台
(2)一般节段钢筋笼对
接下放(钢板钩打梢)
(3)顶节钢筋笼对接
下放(钢筋吊挂打梢)
图5.2.4-4 钢筋笼吊装过程
5．双筋直螺纹套筒错位反向对拧
双筋或三筋钢筋笼主筋间距小，采用双筋直螺纹套筒错位反向对拧法施工，见图 5.2.4-4。相邻两根主筋接头在胎架上加工钢筋笼时就错位布置，套筒自相邻的全丝端钢筋向半丝端钢筋旋拧方向均为反向，且钢筋笼连接时双筋套筒均为反向对拧。
图5.2.4-4 双筋直螺纹套筒错位反向对拧法示意图
6．钢筋笼自由吊挂定位
1）一般节段钢筋笼下放时，将钢板挂钩一端穿插在钢筋笼的主筋之间加劲箍之下，另一端挂在可沿半径方向自由滑动的支撑平台的圆筒钢板上，实现一般节段钢筋笼临时吊挂。
2）顶节钢筋笼完成临时吊挂后，安装吊挂定位环，利用单端套丝的钢筋制作吊
杆，套丝端穿过吊挂定位环上的预留孔拧紧螺母，吊挂定位环起吊后多根吊杆呈铅锤状态，然后吊杆下端采用双面焊与钢筋笼主筋焊接，吊挂定位环缓缓落下后通过挂钩钢板精确定位吊挂在支撑平台上。钢筋笼定位见图5.2.4-5。
(1) 一般节段钢筋笼定位(2) 顶节钢筋笼定位
图5.2.4-5 钢筋笼吊挂定位
5.3 劳动力组织
劳动力组织表见表5.3。
劳动力组织表表5.3
序号工种人数职责
1 钢筋工45 钢筋笼制作、安装
2 电焊工10 钢筋笼焊接、胎座焊接
3 模板工10 胎座施工
4 电工 2 现场用电线路、设备的电力保障
5 龙门吊司机 4 龙门吊操作
6 履带吊司机 2 履带吊驾驶
7 测量技术员 2 供应物资材料、技术、测量
8 试验员 2 施工中的试验检测和监控
合计77
6.材料与设备
本工法没有特殊材料。主要机械设备见表6。
主要机械设备表表6
序号设备名称单位规格型号数量备注
7.质量控制
7.1 质量控制标准
钢筋笼制作与安装严格执行现行的《铁路桥涵施工技术规范》(TB10203-2002)、《滚轧直螺纹钢筋连接接头》(JG163-2004)、《铁路桥涵工程施工质量验收标准》(TB10415-2003)和《钢结构工程施工质量验收规范》(GB50205-2001)及其他有关规定。
7.2 质量控制措施
7.2.1 主筋及箍筋在制作前必须调直，没有局部的弯折。主筋用整根钢筋，分段后的钢筋接头相互错开，保证同一截面内的接头数目不超过主筋总数的三分之一，接头错开间距不小于1m，接头需切割或磨平。
7.2.2 钢筋笼的焊接必须牢固，保证焊缝长度和饱满度，焊缝要求清除焊渣。焊接时要预先调试电流，严禁电流过大烧伤主筋。
7.2.3 钢筋下料时用钢筋切割机进行切割，严禁使用电弧焊烧断；钢筋端面平整并与钢筋轴线垂直；不得有马蹄形或扭曲；钢筋端部不得有弯曲；出现弯曲时调直。
7.2.4 丝头有效螺纹中径误差不得超过0.2mm。标准型接头丝头有效螺纹长度应不小于1/2连接套筒长度。丝头加工完毕径检验合格后，立即带上丝头保护帽或拧上连接套筒，防止装卸钢筋时损坏丝头。
7.2.5根据钻机平台标高设置吊筋；起吊时，吊点拴牢并布置于直径方向，使钢筋笼吊起后呈竖直状态。
7.2.6 吊装钢筋笼时对准孔位轻放、慢放。若遇阻碍，随起随落和正反旋转使之下放。不高起猛放，强行下放，以防碰坏孔壁而引起塌孔。
7.2.7 钢筋笼下放过程中，时刻注意观察孔内水位情况，如发现异常现象，马上停放，检查是否坍孔。
7.2.8 钢筋笼下放至标高后，要检查钢筋笼是否中心偏位，需将钢筋笼固定在施工平台上，以防止钢筋笼在混凝土灌注过程中下沉或上浮。
7.2.9 成品保护措施：加工成型的钢筋笼按顺序摆放整齐，且下垫上盖，防止雨淋、受潮锈蚀以及泥土污染。
8.安全措施
8.1 吊装钢筋笼要严格遵守《起重机械安全规程》的规定，起重机械运行前必须安置平稳，地面承载力满足要求，全面检查设备状况后方可作业。吊装钢筋笼时由持证指挥人员指挥；龙门吊及吊车等起重设备设专人操作、指挥，持证上岗，上岗前进行技术培训，制定专项制度和指挥联络方法。
8.2 现场移动式电器设备使用橡皮绝缘电缆，横过通道时穿管埋地敷设；配电箱设总熔丝、分开关，动力和照明分别设置；夜间施工照明使用低压电路；在工作前应检查电动机的绝缘和接地情况是否良好；在露天的机械，电动机设防雨罩。
8.3 钢筋切头使用的砂轮机，安装牢固合适的砂轮罩，否则不得使用；开动砂轮机后空转40～60s转速稳定后方使用，切头时站在砂轮的侧面，不可正对砂轮，以防砂轮片破碎飞出伤人。
8.4套丝机应先空载试运转，进行检查、调整、各部位运转正常，方可作业；套丝时随时加润滑冷却液；按加工钢筋直径选用板牙头和板牙，板牙按顺序放入，作业时应润滑板牙；钢筋伸出卡盘端面的长度时，后部使用调整好高度的铺助托架。
8.5 使用扳手拧紧套筒时，把死面作为着力点，活面作为辅助面，扳手钳口上或套筒上不准沾有油脂，以防滑脱损坏扳手或伤人；扳手与套筒要紧密配合，防止使用时打滑；禁止扳口加垫或扳把接管，在扳紧套筒时，不可用力过猛，要逐渐施力，慢慢扭紧。
9.环保措施
9.1根据《中华人民共和国环境保护法》和当地政府颁布的各项环境保护规定，认真落实各项环保措施；建立施工责任区，明确管理人，做到现场清洁整齐。
9.2在设备选型时选择低能耗、低噪声设备，加强履带吊维修保养，防止柴油、机油泄露，保证进气、排气系统畅通；使用0柴油和无铅汽油等优质燃料，减少有毒、有害气体的排放量。
9.3保持施工现场整洁，钢筋切头套丝废料、废旧砂轮片等及时清除运走，弃至指定废物场。施工现场机械设备更换的零、配件应及时回收；废油、套丝机冷却液等液体进行回收处理，不得随意乱倒。
9.4钢筋切头作业安排在白天进行，防止噪声扰民；钢筋笼焊接作业区设置围挡，白天作业防止光污染。
10.效益分析
10.1 经济效益
大直径超长钻孔桩钢筋笼快速制作与安装施工技术不仅解决了大口径超长钢筋笼制作与安装难题，而且缩短了钢筋笼制作与安装施工工期近20%，降低施工成本。钢筋笼加工场地规划合理，施工便捷，钢筋笼制作最快可达6d/孔；龙门吊双钩作业法和双筋直螺纹套筒错位反向对拧法大大缩短了钢筋笼安装时间，钢筋笼安装平均40h/孔。自由吊挂定位系统操作方便、节省材料、安全可靠。孔位上放置钢筋笼支撑平台，施工操作安全、方便，工人劳动强度小。
以宁波铁路枢纽新建北环线工程甬江左线特大桥主桥为例，本工法与传统搭接焊相比，钢筋原材料节约198吨价值53万；电能节约80万；焊材节约40万；175吨龙门吊及其它机械设备租赁时间缩短2个月，费用节约154万；减少施工人员工资160万；各项节约施工成本大416万余元。
10.2 社会效益
大直径超长钻孔桩钢筋笼快速制作与安装施工长大钻孔灌注桩施工中具有安全、节省、快捷等特点，该工法对提高我国铁路和公路桥梁桩基础的施工技术水平具有较大的推动和促进作用。同时，所进行创新性的设计研发、应用研究使该工法具有更广阔的推广价值，社会效益显著。
11.应用实例
11.1 宁波铁路枢纽新建北环线工程甬江左线特大桥主桥
宁波铁路枢纽新建北环线工程甬江左线特大桥主桥位于浙江省宁波市，主桥为铁路钢-混混合梁斜拉桥，索塔设计为钻石型，全高177.91m。主跨以468m钢-混混
合梁跨越甬江，主塔基础采用48根Φ3m长132.5m的大直径超长钻孔灌注桩，桩基钢筋笼长134.7m。钢筋笼采用Φ28mm主筋，上部47m为双层三筋布置，下部87.7m 为单层双筋布置，主筋间距14.11cm，钢筋笼单节采用长度为12m的主筋制作，从上至下共分11个节段，总重110t。主筋接长采用直螺纹套筒连接，前七节钢筋笼接头为126个/节，后四节为189个/节。
索塔桩基础共3m钻孔灌注桩，使用大直径超长钻孔桩钢筋笼快速制作与安装施工技术施工，于2011年2月开工，2011年8月竣工，平均每根桩施工周期一个月。本工法在大直径超长钻孔桩钢筋笼施工过程中具有操作简便效率高、施工安全精度高等显著优点，为类似条件下的钻孔桩钢筋笼施工技术提供了很有价值的参考实例和经验。
11.2 宁波市轨道交通1号线一期工程
宁波市轨道交通1号线一期工程位于浙江省宁波市高桥西站~高桥站区间跨甬金高速连接线，主桥为220m钢箱提篮式拱桥。主墩桩基础采用12Φ2m钻孔灌注桩，桩长76m。钢筋笼长为77m，上部30m为40根Φ25主筋，主筋间距14.3cm，下部47m为20根Φ25主筋，钢筋笼共分9个节段制作，采用“大直径超长钻孔桩钢筋笼快速制作与安装施工技术”施工。
该工程于2011年11月开工，2012年11月竣工，钢筋笼采用本工法施工，钻孔桩施工时间比原计划提前1个月，为上部结构施工争取了宝贵的时间，钢筋笼制作安装合格率达到100%，钻孔桩超声波检测结果均为I类桩，施工全过程无安全质量事故发生，受到业主及监理单位的一致好评。
11.3 江苏省海安县通榆路扩建工程
江苏省海安县通榆路扩建工程南屏大桥主桥为独塔双跨(108m+80m)双索面斜拉桥。主墩桩基础采用20Φ2m钻孔灌注桩，桩长90m。钢筋笼单孔长为91.15m，87根Φ28主筋，主筋间距12.6cm，钢筋笼共分11个节段制作，采用“大直径超长钻孔桩钢筋笼快速制作与安装施工技术”施工。
该工程桩基础于2012年9月开工，2013年3月竣工，钻孔桩钢筋笼采用本工法施工，钻孔桩施工时间比原计划提前1.5个月，为上部结构施工争取了宝贵的时间，钢筋笼制作安装合格率达到100%，钻孔桩超声波检测结果均为I类桩，施工全过程无安全质量事故发生，受到业主及监理单位的一致好评。
在上述工程中，大直径超长钻孔桩钢筋笼快速制作与安装施工技术都得到了成
功运用，圆满完成了施工任务，达到快速优质、安全经济的良好效果，为企业赢得良好的经济效益和社会效益。
抗滑桩施工方案 一、钢筋工程 1钢筋制作 钢筋制作安装分为井口以下和地面以上2个部分。 1、钢筋原材料质量控制 A、所有入场钢筋必须使用国家大厂产品，要求出厂合格证、质保书与实物钢号、炉号、吊牌相符才能验收；进场后按规范规定进行见证抽检，复检合格才可用于结构工程。 B、本工程属抗震设计，钢筋除力学机械性能满足规范外，并且满足抗震要求。 2、钢筋制作、加工 ａ、钢筋制作严格按规范要求进行。 ｂ、钢筋扎制 ①钢筋直径小于Ф22采用绑扎接头时，搭接长度应符合规范要求，接头位置相互错开。 ②箍筋与受力钢筋垂直，箍筋弯钓叠合处，应沿受力钢筋方向错开设置。 ③钢筋根数、直径、品种、型号、间距、位置符合设计要求。 ④钢筋绑扎的质量要求必须达到规范规定要求。 3、钢筋的下料及堆放 A型和B型桩钢筋均采用地面制作孔内安装。钢筋下料对焊成整长配料，焊好的料运到孔边，按箍筋分格内的主筋规格分组堆放。 4、钢筋焊接 ａ、原材料焊接为闪光对焊，水平钢筋焊接接头为手工电弧焊，竖向钢筋焊接接头为电渣压力焊。 ｂ、焊工必须有焊工操作证明，入场后需进行试验，工艺焊接（型式检验）符合要求后，方可正式上岗进行工程焊接。 C、钢筋安装 1、桩顶标高,嵌岩深度严格按设计图要求,钢筋笼长度按实际深度减2倍保护层厚度。 2、钢筋笼制作严格按设计图和总说明构造要求制作。 3、孔内安装时先在成型的桩边搭设90CM高架子，每边下放焊好的整长螺纹钢筋，短边每边下放2根，长边每边下放3根作为箍筋就位定位筋，集束钢筋要错开焊缝，点焊或者帮扎成束，定位钢筋放入后上端弯钩焊于架体上并开始吊车放入箍筋，并按照设计将箍筋点焊于定位钢筋上，由下而上成型箍筋网。 4、钢筋笼在孔上部分需预留孔洞。 5、钢筋吊装 箍筋成型后用25吨吊车放入主筋。桩主筋就位按箍筋的自然分类规格分捆起吊，并每隔2M捆扎一次，防止其散乱。主筋下放至桩底完成，下五组钢筋工均匀分布在桩孔内，分开吊入的主筋，按间距并绑扎临时固定几点，最后由下而上逐点绑扎定型。 6、钢筋固定 剔打护壁露出钢筋，将∠63*5角钢焊接在两端的护壁钢筋上，间距500mm，将分布在箍筋内部的悬空竖筋固定在角钢上，发生工作量以现场签证为准。 7、操作平台搭设 为了方便钢筋安装，在孔内每间隔2米用角钢固定在护壁上，搭设操作平台，上面铺设脚手架
. 桩基钢筋笼吊装方案 批准： 审核： 编制： *****工程有限公司 2017年6月20日
目录 第一章吊装设备选型及方法 (2) 1.1总起重量的确定 (2) 1.2钢筋笼吊装加固 (2) 1.3主副吊点的确定 (2) 1.4起重垂直高度计算 (3) 1.5起重机选型确定 (3) 第二章吊装验算 (3) 2.1钢丝绳强度验算 (3) 2.2主、副吊扁担梁 (4) 2.3吊点加固 (4) 2.4卸扣 (5) 2.5滑车 (5) 第三章吊装工序 (5) 第四章安全保证措施 (6) 4.1做好岗前安全吊装培训 (6) 4.2双机抬吊措施 (6) 4.3吊车操作安全措施 (7) 4.4起重工（起重机司机、起重指挥、信号、挂钩工）安全操作规程 (8) 4.5吊装 (10) 4.6吊索具 (10) 第五章高空坠落及物体打击、吊车倾覆应急预案 (11)
5.1报警和接警处置程序 (11) 5.2现场保护的组织程序 (11) 5.3应急物资和设备 (12) 5.4防护、救援的程序和措施 (12) 5.5通讯联络、安全防护措施 (12) 附表一30吨汽车起重机性能表 (13) 附表二25吨汽车起重机起重性能表 (14) 附图钢筋笼吊点布置示意图 (16) 第一章吊装设备选型及方法 1.1总起重量的确定 本工程单节钢筋笼重量最大规格为?1.2m×31m，最大重量约为3吨。（含包括扁担梁、吊钩、滑轮组、卸扣、钢丝绳小计0.35T）。 1.2钢筋笼吊装加固 钢筋笼采用8点起吊，钢筋笼吊点处用?16mm圆钢加固。 钢筋笼起吊时，顶部要用两根扁担横梁，其长度为2米。为了不使钢筋笼在起吊时产生很大的弯曲变形，采用两台吊车同时操作。钢筋笼下端可系绳索用人力控制，防止钢筋笼在空中晃动。起吊时不允许钢筋笼下端在地面上拖引，以防造成下端钢筋弯曲变形。 1.3主副吊点的确定 本工程钢筋笼起吊设备采用一台30吨汽轮吊车和一台25吨汽轮吊车。起重方式采用8点抬吊，主吊设4个吊点，副吊设4个吊点，其中主吊2点设于笼顶上方距离笼顶距离为1.4米，顺向朝下8米、6米、8米处间距布置（附图钢筋笼吊点布置示意图）。
灌注桩钢筋笼制作及安装作业指导书 1、适用范围 适用于胜利街棚户区改造项目人工挖孔桩钢筋笼制作与安装。 2、作业准备 2.1 技术准备 施工图已到位，经过审核已澄清有关技术问题，技术人员已认真熟悉施工图纸、规范及技术标准。人员经培训合格后进场，特种工持证上岗。 安全防护用品：穿绝缘鞋、戴绝缘手套和防护面罩或深色防护眼罩等已发放给操作 人员，操作人员熟知使用方法。 2.2 材料准备 钢筋已到达现场，其品种、级别和规格符合设计要求，并附有产品合格证、附件清 单和有关材质报告单或检查报告，现场质检员已按要求进行外观检查，并按规定进行 复试合格。 检查每批钢筋的外观质量。钢筋表面不得有裂纹、结疤和折叠；表面的凸块和其 它缺陷度的深度和高度不得大于所在部位尺寸的允许偏差。 3、技术要求 3.1 所使用的机械及设备具有合格的出场证明及使用期限。 3.2 在大面积进行钢筋笼加工及安装前进行施工工艺试验，确定工艺参数。 4、施工工序 主要施工工序为：原材料报验→施工准备→钢筋笼加工→钢筋笼成品报验→钢筋 笼吊放→校正→复测桩顶标高→固定钢筋笼。 5、施工工艺 钢筋在加工前应清除油污和锤打能剥落的浮皮、铁锈。大量除锈，可通过钢筋冷 拉或钢筋调直机调直过程中完成；少量的钢筋除锈，可采用电动除锈机或喷砂方法除 锈，钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。 如除锈后钢筋表面有严重的麻坑、斑点等，已伤蚀截面时，应降级使用或剔除不 用，带有蜂窝状锈迹钢筋，不得使用。 5.1 钢筋下料
(1) 下料前认真核对钢筋规格、级别及加工数量，无误后按配料单下料。 (2) 钢筋弯曲成型前，应根据配料表要求长度分别截断，通常宜用钢筋切断机进行。 在钢筋切断前，先在钢筋上用粉笔按配料单标注下料长度将切断位置做明显标记，切 断时，切断标记对准刀刃将钢筋放入切割槽将其切断。 (3) 应将同规格钢筋根据不同长短搭配、统筹排料；一般先断长料，后断短料，以 减少短头和损耗。避免用短尺量长料，防止产生累计误差，应在工作台上标出尺寸、 刻度，并设置控制断料尺寸用的挡板。切断过程中如发现劈裂、缩头或严重的弯头等， 必须切除。切断后钢筋断口不得有马蹄形或起弯等现象。 5.2 钢筋的连接 (1) 施工时，操作人员严格执行工艺参数，施工员、质量员对焊机参数、接头质量 随机抽样，确保焊接过程监控到位。 (2) 钢筋电弧焊所用焊条牌号应符合设计要求，其性能应符合现行国家标准《碳钢 焊条》(GB/T5117-1995) 或《低合金钢焊条》(GB/T5118-1995) 的规定。 5.3 钢筋笼加工成型 钢筋笼在加工场地制作，根据有效桩长及设计图纸确定每个笼长，加工必须按照 钢筋配料单或技术交底书进行，严禁随意、私自更改制作方式。本工程的桩径A900mm，钢筋笼直径A800mm，桩长约8 米，笼长约8.5m 左右。C14 主筋钢筋12 根，C12 加强筋设在主筋内侧，间距为2m，第一道在桩顶处，最下一道位于桩基底以上10cm处，螺旋箍筋采用A8 盘圆筋，A8@100加密区 4.5m，其余A8@20，0定位钢片做法见10SG813 第12 页。 5.4 钢筋笼成型报验 成型后的钢筋笼自检合格后报监理验收，验收合格后挂牌置于场地处存放。 6、钢筋笼运输与吊放 钢筋笼在搬运和吊装时，需做好保护措施避免钢筋笼变形。运输采用平板车运输 至工点，用吊机将钢筋笼吊入孔中。吊车作业派专人指挥，吊点设两个，在吊装过程 中要轻吊轻放。待钢筋笼完全吊起后缓慢移向所对应的桩孔。钢筋笼吊装入孔要将钢 筋骨架中心与桩孔对中后插入孔内，下放过程中要保持钢筋笼垂直，不准碰触桩孔内 壁。
技术交底书表格编号1310 项目名称新建铁路银川至西安线第 1 页 共 9 页 交底编号 工程名称新建铁路银川至西安客运专线桥梁工程 设计文件图号银西施桥（中）-03、银西施桥（特）-09、银西施桥（特）-10、桥参-07 施工部位桩基钢筋笼加工作业技术交底 交底日期年月日 交底内容： 本交底适用于YXZQ-3标二工区钻孔桩钢筋笼加工。本标段内桩基础直径为：1.0米，1.25米，1.5米，2.0米四种，基础主笼长度在26.196米，其余部分为附笼长度（设计桩长-25米）。钢筋笼采用HPB300钢筋和HRB400钢筋，在图纸中分别用和表示。 一、技术要求及流程 1.1钢筋原材料 1)所用钢筋原材料需是符合设计要求的合格的材料，不合格材料严禁用；钢筋应具有出厂证书和试验报告单。每种原材料进场前需取样做相应的自检试验，自检试验合格报监理申批同意使用后现场方能使用。 2)钢筋必须按不同钢种、等级、牌号、规格及生产厂家分批验收，分别堆存，不得混杂，且应分别设立标识牌。钢筋在运输过程中，应避免锈蚀和污染。钢筋宜堆置在仓库（棚）内，如露天堆置时，应垫高并加遮盖。 3)不得替换设计所规定的钢筋规格,严格按照图纸施工，不得有缺少配筋现象发生，如有不明之处请与现场技术人员联系。 1.2钢筋加工 1.2.1钢筋除锈 钢筋除锈采用钢丝刷除锈。钢筋的表面应洁净，油渍、漆污和用锤敲击时能剥落的浮皮、铁锈等应在使用前清除干净。在焊接前，焊点处的水锈应清除干净。 1.2.2钢筋调直 钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调直，采用调直机进行调直。 对局部曲折、弯曲或成盘的钢筋应加以调直。钢筋调直普遍使用卷扬机拉直和用调直机调直。采用钢筋调直截断机作业，其工艺流程为： 备料→调直机调直→截断→码放→转入下道工序。 调直工艺如下： ⑴将需调直的盘条钢筋上吊放在距调直机约3～4m处，将调直机限位器长度调至钢筋
大直径超长钻孔桩钢筋笼快速制作与安装施工工法 中铁四局集团有限公司 1.前言 近年来，随着桥梁跨径的增大，大直径超长钻孔桩在铁路和公路桥梁基础中得到广泛应用，相应的钢筋笼直径和长度也向大口径和超长方向发展。大直径超长钻孔桩钢筋笼具有节段多、自重大、接头多、易变形等结构特点，制造和安装工艺要求较高，传统的钢筋笼制造、安装工艺难以满足大直径超长钻孔桩施工的需要。 宁波铁路枢纽新建北环线工程甬江左线特大桥主桥为主跨468m钢-混混合梁斜拉桥，为满足索塔基础的Φ3.0m、桩长132.5m的钻孔灌注桩施工需要，课题组对“大直径超长钻孔桩钢筋笼快速制作与安装”施工进行技术研究，解决了大直径超长钢筋笼易变形、直螺纹套筒连接精度不易控制、钢筋笼安装不易定位等难题，实现了施工集约化、快速化，取得了良好的经济效益和社会效益。并申请了发明专利“大直径超长钻孔桩自由吊挂定位系统”（受理号：2.8），经总结施工经验形成该工法。 2.工法特点 2.1 采用长线加工法在定位胎具上分段同步制作钢筋笼。设计制造了一种胎座式钢筋笼加工模具，多节段同时加工，能够控制钢筋笼轴线偏差，保证主筋匹配对接精度。 2.2钢筋笼对接时相邻主筋采用直螺纹套筒错位反向对拧法，有效地解决了主筋间距小带来直螺纹套筒施拧不便的难题，大大地提高了施工效率。 2.3钢筋笼采用单主梁、双天车龙门吊吊装施工方法。利用龙门吊双钩可进行钢筋笼安装作业的同时也可进行钢筋笼吊起作业，方便快捷，提高了钢筋笼安装施工工效。 2.4安放钢筋笼时采用自由吊挂定位方法。在龙门吊双天车作业时，利用设计的“十”字型吊具进行多吊点吊装，吊具的上、下吊梁采用同心销轴连接，钢筋笼在悬吊状态可自由转动，解决了钢筋笼下放转动对位调整的难题。利用钢板挂钩与支撑平台对一般节段钢筋笼进行临时定位，钢板挂钩位置可自由调整；利用吊杆和吊挂定位环配合钢板挂钩对顶节钢筋笼定位，有效地解决了小间距主筋钢筋笼安放时定位难、精度低的问题。
桩基钢筋笼施工方案 一、工程概况 宋家营大桥右幅位于本合同段YK５4+22４.9处，横跨伊逊河,下部结构为柱式墩台,0#~20＃为钻孔桩基础。全桥共有砼灌注桩6６根,其中φ１。5ｍ桩基15３9延米/60根,φ１。2ｍ桩基１2０延米/6根，合计1659延米。宋家营大桥左幅位于本合同段ＺK54+030.５处，横跨伊逊河，下部结构为柱式墩台， 0#～２0＃为钻孔桩基础.全桥共有砼灌注桩66根,其中φ1。６m桩基3２4延米／１２根,φ1．5m桩基1266延米/48根,φ1。２ｍ桩基1２0延米/６根,合计1710延米。 二、主要机具和设备 根据钢筋笼的制作工艺，拟选定ＧW－4０钢筋弯曲机2台，GＴ4/1０钢筋调直机1台，ＢＸ-500交流弧焊机4台，GQ－40钢筋切断机1台，HL250备用发电机1台,钢筋数控加工设备1台. 三、施工组织及人员安排
由于桩基长度过长，钢筋笼加工需要分段加工制作,运输至桩基孔口处焊接成整体.分段长度根据吊装条件确定，原则上不超过三段，并能保证钢筋笼不产生变形、钢筋搭接接头错开，本工程钢筋笼分段长度为12m。 （一)钢筋制作说明 1.钢筋笼加强箍筋设在主筋内,最下一道设于钢筋地面以上50 ｃm，自下而上每２m设置一层至钢筋笼顶部，其零数可在最 后两段调整。 2.为使钢筋笼下到孔内时不靠孔壁而有足够的保护层，按照设 计图纸在钢筋笼主筋上每隔２米对称布置四个混凝土保护层 垫块. 3.桩身主筋必须和加强箍筋焊接牢固,主筋与螺旋箍筋连接处采 用点焊或绑扎. 4.桩基钢筋笼顶部1ｍ用塑料胶带包扎,以隔离混凝土，带混凝 土施工完毕后，凿除桩头时保证钢筋清洁。 5.钢筋的表面应洁净，使用前应将表面油渍、漆皮、磷锈等清 除干净。 6.钢筋应平直，无局部弯折，成盘的钢筋和弯曲的钢筋均应调 直。 7.采用冷拉方法调直钢筋时,Ⅰ级钢筋的冷拉率不宜大于２％； HRB33５、HRＢ40０牌号钢筋的冷拉率不宜大于1％。
钻孔桩钢筋笼加工工艺流程及要求 1、钢筋笼加工工艺流程图 不合格 合格 钻孔灌注桩钢筋笼加工工艺流程图 2、钻孔灌注桩钢筋笼加工要求： (1) 钢筋加工 ①钢筋加工前应清除油污、浮皮、铁锈。除锈可采用机械除锈、喷砂方法除锈和取人工用钢丝刷或砂轮除锈等方法进行。 ②钢筋应平直、无局部弯折，对弯曲的钢筋应调直后使用。调直可采用冷拉或调直机调直，冷拉法多用于箍筋的调直，采用冷拉法调直时应匀速慢拉，Ⅰ级钢筋冷拉率不得大于2%，Ⅱ级、冷拉率不得大于1%。主筋端部弯折无法调直，采用无齿锯切割。 ③钢筋加工前，技术人员应根据设计图纸要求对每根桩钢筋进行配料，下达配料单。加工人员在下料前认真核对钢筋规格、级别及加工数量，无误后按配料单下料。下料时，应采用无齿锯或钢筋切断机进行切割，严禁使用电、气焊切割。在钢筋切断前，先在钢筋上用石笔按配料单标注下料长度将切断位置做明显标记，将标记对准刀刃切断。 ④钢筋的弯制成型用弯曲机进行，钢筋的弯制和末端弯钩均应符合设计要求。 (2)钢筋连接 钢筋连接可采用机械连接、电弧焊接或闪光对焊，本工程灌注桩施工采用电弧焊接。 电弧焊接所用焊条牌号应符合设计要求，其性能应符合现行国家标准规定。钢筋正式焊接前，必须同等施工条件下进行试焊试验，确定焊接工艺、参数以及焊接质量，对焊接质量不合格的操作人员应重新进行培训、考试，合格后方可上岗。施工时，操作人员严格执行工艺参数，施工员、质量员对焊接参数、接头质量随机抽样，确保焊接过程监控到位，焊接接头检测由监理工程师见证抽样送检。
受力筋焊接接头的设置要避开弯曲处，距弯曲点的距离不得小于10d，同一根钢筋要尽量少设接头，在同一根钢筋上两焊接接头在35d范围内，且不小于500mm以内，不得超过一个接头。 冬季施工期间，采用电弧焊接应有防雪、防风及保温措施，焊好的接头严禁立即与冰雪接触。 (3)钢筋笼加工 ①钢筋笼骨架在加工场内采用一次性整体制作。钢筋笼主筋接头要错开，每一截面上接头数量不超过50%，按设计要求的钢筋位置布置好箍筋，箍筋与主筋连接缠绕紧密，将箍筋点焊在主筋上。 ②加强筋设于主筋内侧，第一道加强筋布置在桩顶处，最下一道设于钢筋底面以上10cm，中间部分自上而下每2m设一道，零数可在最下二段平均分配，但不得大于2.5m。加强筋与主筋的连接要采用电弧焊，必须焊牢，要求严格控制电流大小，严禁烧伤主筋。 ③对于较短的桩基，钢筋笼宜制作成整体，一次吊装就位。对于孔深较大的桩基，根据现场实际情况确定钢筋笼的每节长度，在加工场地分节制作，其分段长度不宜小于4m，以减少现场连接工作量。现场连接须采用单面帮条焊接或机械连接。 ④钢筋笼保护层厚度必须满足设计要求，钢筋骨架的保护层厚度可用焊接钢筋“耳朵”垫块，置密度按竖向每隔2m设一道，每一道沿圆周对称布置4个。 ⑤成型后的钢筋笼自检合格后报监理验收，验收合格后挂牌置于专用场地处采用下垫上盖存放，妥善保护。 （注：文档可能无法思考全面，请浏览后下载，供参考。可复制、编制，期待你的好评与关注！）
桩基钢筋笼制作工艺 案场各岗位服务流程 销售大厅服务岗： 1、销售大厅服务岗岗位职责： 1)为来访客户提供全程的休息区域及饮品; 2)保持销售区域台面整洁; 3)及时补足销售大厅物资,如糖果或杂志等; 4)收集客户意见、建议及现场问题点； 2、销售大厅服务岗工作及服务流程 阶段工作及服务流程 班前阶段1）自检仪容仪表以饱满的精神面貌进入工作区域 2）检查使用工具及销售大厅物资情况，异常情况及时登记并报告上级。 班中工作程序服务 流程 行为 规范 迎接 指引 递阅 资料 上饮品 （糕点） 添加茶水 工作 要求 1）眼神关注客人，当客人距3米距离 时，应主动跨出自己的位置迎宾，然后 侯客迎询问客户送客户
注意事项 15度鞠躬微笑问候：“您好！欢迎光临！”2）在客人前方1-2米距离领位，指引请客人向休息区，在客人入座后问客人对座位是否满意：“您好！请问坐这儿可以吗？”得到同意后为客人拉椅入座“好的，请入座！” 3）若客人无置业顾问陪同，可询问：请问您有专属的置业顾问吗？，为客人取阅项目资料，并礼貌的告知请客人稍等，置业顾问会很快过来介绍，同时请置业顾问关注该客人； 4）问候的起始语应为“先生-小姐-女士早上好，这里是XX销售中心，这边请”5）问候时间段为8:30-11:30 早上好11:30-14:30 中午好 14:30-18:00下午好 6）关注客人物品，如物品较多，则主动询问是否需要帮助（如拾到物品须两名人员在场方能打开，提示客人注意贵重物品）； 7）在满座位的情况下，须先向客人致歉，在请其到沙盘区进行观摩稍作等
待； 阶段工作及服务流程 班中工作程序工作 要求 注意 事项 饮料（糕点服务） 1）在所有饮料（糕点）服务中必须使用 托盘； 2）所有饮料服务均已“对不起，打扰一 下，请问您需要什么饮品”为起始； 3）服务方向：从客人的右面服务； 4）当客人的饮料杯中只剩三分之一时， 必须询问客人是否需要再添一杯，在二 次服务中特别注意瓶口绝对不可以与 客人使用的杯子接触； 5）在客人再次需要饮料时必须更换杯 子； 下班程 序1）检查使用的工具及销售案场物资情况，异常情况及时记录并报告上级领导； 2）填写物资领用申请表并整理客户意见；3）参加班后总结会； 4）积极配合销售人员的接待工作，如果下班时间已经到，必须待客人离开后下班；
灌注桩钢筋笼制作及安装施工方案 作业准备 技术准备施工图已到位，经过审核已澄清有关技术问题，技术人员已认真熟悉施工图纸、规范及技术标准。人员经培训合格后进场，特种工持证上岗。安全防护用品：穿绝缘鞋、戴绝缘手套和防护面罩或深色防护眼罩等已发放给操作人员，操作人员熟知使用方法。 材料准备 钢筋已到达现场，其品种、级别和规格符合设计要求，并附有产品合格证、附件清单和有关材质报告单或检查报告，现场质检员已按要求进行外观检查，并按规定进行复试合格。检查每批钢筋的外观质量。钢筋表面不得有裂纹、结疤和折叠；表面的凸块和其它缺陷度的深度和高度不得大于所在部位尺寸的允许偏差。 技术要求 所使用的机械及设备具有合格的出场证明及使用期限。在大面积进行钢筋笼加工及安装前进行施工工艺试验，确定工艺参数。 施工工序 主要施工工序为：原材料报验→施工准备→钢筋笼加工→钢筋笼成品报验→钢筋笼吊放→校正→复测桩顶标高→固定钢筋笼。 施工工艺 钢筋在加工前应清除油污和锤打能剥落的浮皮、铁锈。大量除锈，可通过钢筋冷拉或钢筋调直机调直过程中完成；少量的钢筋除锈，可
采用电动除锈机或喷砂方法除锈，钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。如除锈后钢筋表面有严重的麻坑、斑点等，已伤蚀截面时，应降级使用或剔除不用，带有蜂窝状锈迹钢筋，不得使用。 钢筋下料 下料前认真核对钢筋规格、级别及加工数量，无误后按配料单下料。钢筋弯曲成型前，应根据配料表要求长度分别截断，通常宜用钢筋切断机进行。在钢筋切断前，先在钢筋上用粉笔按配料单标注下料长度将切断位置做明显标记，切断时，切断标记对准刀刃将钢筋放入切割槽将其切断。应将同规格钢筋根据不同长短搭配、统筹排料；一般先断长料，后断短料，以减少短头和损耗。避免用短尺量长料，防止产生累计误差，应在工作台上标出尺寸、刻度，并设置控制断料尺寸用的挡板。切断过程中如发现劈裂、缩头或严重的弯头等，必须切除。切断后钢筋断口不得有马蹄形或起弯等现象。 钢筋的连接 施工时，操作人员严格执行工艺参数，施工员、质量员对焊机参数、接头质量随机抽样，确保焊接过程监控到位。钢筋电弧焊所用焊条牌号应符合设计要求，其性能应符合现行国家标准《碳钢焊条》(GB/T5117-1995)或《低合金钢焊条》(GB/T5118-1995)的规定。 钢筋笼加工成型 钢筋笼在加工场地制作，根据有效桩长及设计图纸确定每个笼长，加工必须按照钢筋配料单或技术交底书进行，严禁随意、私自更改制作方式。本工程的桩径A900mm，钢筋笼直径A800mm，桩长约
桩基钢筋笼整体成型施工工 法 申报单位：XX项目部 总工程师：____________ 申报时间：XX年XX月
1前言............................................................ 2工法特点........................................................ 3使用范围........................................................ 4工艺原理........................................................ 5施工工艺流程及操作流程......................................... 6材料与设备配置.................................................. 7施工质量控制措施................................................ 8施工安全保证措施............................................... 9环保措施........................................................ 10节约资源及效益技术分析......................................... 11工程实例.......................................................
1作业准备 1.1技术准备 施工图已到位，经过审核已澄清有关技术问题，技术人员已认真熟悉施工图纸、范及技术标准。人员经培训合格后进场，特种工持证上岗。 安全防护用品：穿绝缘鞋、戴绝缘手套和防护面罩或深色防护眼罩等已发放给操作人员，操作人员熟知使用方法。 1.2材料准备 钢筋已到达现场，其品种、级别和规格符合设计要求，并附有产品合格证、附件清单和有关材质报告单或检查报告，现场质检员已按要求进行外观检查。 检查每批钢筋的外观质量。钢筋表面不得有裂纹、结疤和折叠；表面的凸块和其它缺陷度的深度和高度不得大于所在部位尺寸的允许偏差 钢筋的级别、直径是否与设计相符，查验出厂证明书及复试报告单是否符合有关标准要求。 进行可焊性试验和焊接参数试验，取得相应的焊接参数。 按材料表或技术交底书进行配料。 钢筋加工棚，对场地进行硬化，修整完排水系统，规划场地。 2技术要求 2.1所使用的机械及设备具有合格的出场证明及使用期限。 2.2在大面积进行钢筋笼加工及安装前进行施工工艺试验，确定工艺参数。 3施工程序及工艺流程 3.1施工程序 主要施工程序为；原材料报检f可焊性试验f焊接参数试验f设备检查f施工准备 -台具模具制作一钢筋笼分节加工一声测管安制一钢筋笼底节吊放一第二节吊放一校正、焊接f最后节定位。 3.2 工艺流程 台模、模具放样施工
钢筋检验、试验、报验-__钢筋放样、下料 声测管报验、安装-__钢筋笼分节加工--- 钢筋笼报检 吊放最后一节并定位 4施工要求 4.1钢筋储存 4.1.1 钢筋的外观检查合格后，应按钢筋品种、等级、牌号、规格及生产厂家分类堆放，不得混杂，且应设立识别标志。 4.1.2 钢筋在储存过程中应避免锈蚀和污染，宜在库内或棚内存放，露天堆置时，应架空存放，离地面不宜小于300mm应加以遮盖。 4.2 钢筋的除锈 4.2.1 加工方法 钢筋均应清除油污和捶打能剥落的浮皮、铁锈。大量除锈，可通过钢筋冷拉或钢筋调直机调直过程中完成；少量的钢筋除锈，可采用电动除锈机或喷砂方法除锈，钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。 4.2.2 注意事项及质量要求 如除锈后钢筋表面有严重的麻坑、斑点等。已伤蚀截面时，应降级使用或剔出不用，带有蜂窝状锈迹钢筋，不得使用。 4.3 钢筋配料整形 4.3.1 配料单编制：钢筋应平直、无局部弯折，对弯曲的钢筋应调直后使用。调直可 采用冷拉或调直机调直冷拉法多用于较细钢筋的调直，调直机多用于较粗钢筋的调直, 采用冷拉法调直时应匀速慢拉，1级钢筋冷拉率应三2%,牌号钢筋冷拉率应三1%.用调直机调直钢筋时，表面伤痕不应使截面面积减少5%以上。调直后的钢筋应平直、无局部弯折，冷拔低碳钢筋表面不得有明显擦伤。 4.4 钢筋下料
攀钢1#、2#焦炉干熄焦工程场平土方回填工程施工方案 目录 七、质量问题预防措施 (5)
攀钢1#、2#焦炉干熄焦工程场平土方回填工程施工方案 钢筋加工及安装施工方案 一、工程概况及编制依据 1、工程概况 茅荆坝隧道起点位于内蒙古自治区喀喇沁旗与河北省隆化县交界处，全长6.77km ，河北段自蒙冀界始，至隆化县天义沟村西，长2.944km ，为分离式特长隧道。由于该隧道地处茅荆坝国家森林保护区内，洞身施工只能一端掘进，故施工难度系数较大， 扁担沟隧道起点位于隆化县羊草沟门村南，终点位于毛沟口村西，为分离式长隧道，隧道右幅长1167m ，左幅长1189m 。 主要工程为：特长隧道1座2994米（茅荆坝特长隧道），长隧道1座1189米（扁担沟隧道），K2+125～K14+710段路面工程及防护排水工程。其钢筋工程量为：I 级钢筋总计3700654kg ，其中φ10：3470337.3kg ，φ8：207998kg ，φ6.5：22319kg ；II 级钢筋总计27008935kg ，其中Φ32：59557kg ，Φ28：5145895kg ，Φ25：2954342kg ，Φ22：370622kg ，Φ20：218826kg ，Φ18：1870120kg ，Φ16：4666kg ，Φ12：16380511kg 。 2、编制依据 （1）茅荆坝（蒙冀界）至承德公路两阶段施工图设计。 （2）现行公路钢筋混凝土工程施工质量检验评定标准，《公路隧道施工技术规范》（JTG F60-2009）和《公路工程质量检验评定标准》（土建工程）（JTG F80/1-2004）。 （3）施工现场的实际调查情况及我单位的现有施工管理水平、施工机械设备及以往类似工程的施工经验。 二、钢筋加工安装一般规定 1、隧道钢筋加工应在统一的钢筋加工场集中加工成型，禁止在每个隧道口附近设立简易的钢筋加工场。 2、钢筋原材、钢筋半成品必须搭棚存放。 3、钢筋加工区：根据钢筋加工程序合理安排钢筋加工设备的位置。 三、钢筋加工场建设 1、钢筋加工场布置 钢筋加工场建筑面积：4427m 2。采用临时占地自建，围墙采用砖砌24cm 厚墙，高度1.8米，大门宽度8米。院内地面部分地面采用15cm 厚C20混凝土硬化，钢筋运输通道采用20cm 厚C20混凝土硬化。在院内设置30m 长×12 m 宽7米高轻型钢骨架钢筋加工棚，为成品存放区，院内根据原地形设置排水方式。 原材料存放区为长25米，宽12米，距地面高0.6米；共设存料台7道中心间距2米。 2、临建房屋结构 钢筋加工场临建房屋均为彩钢房建设，地面采用C15混凝土硬化。 3、钢筋加工场建设要求 各种材料分区存放，各种规格钢筋设置明显的标志牌，堆放场地均用C20混凝土硬化；钢筋加工场和材料堆放采用封闭式管理。 四、施工工序
钢筋笼制作方案 一、编制依据及范围 编制依据 1、《公路桥梁施工技术规范》JTJ 041-2000 2、《钢筋机械连接通用技术规程》（JGJ107） 3、吕梁环城高速公路路基第六合同段招标文件，施工设计图纸 目的 编制钢筋加工及焊接作业指导书的目的就是为了更好的指导施工生产，使现场作业人员能够规范施工。 二、编制范围 适用于吕梁环城高速公路第六合同段内K12+500～K19+200桩基施工。 三、制作流程 1钢筋材料质量检验 钢筋到达现场后，必须检查产品合格证、附件清单和有关材质报告单或检查报告，并进行外观检查，按60吨为验收批进行力学性能抽验。 热轧圆盘条、热轧光圆钢筋、热轧带肋钢筋的检验应符合下列规定： 每批钢筋应由同一牌号,同一炉罐号、同一规格、同一交货状态组成，并不得大于60吨。 检查每批钢筋的外观质量。钢筋表面不得有裂纹、结疤和拆叠；表面的突块和其它缺陷的深度和高度不得大于所在部位尺寸的允许偏差（带肋钢筋为横肋的高度）。测量本批钢筋的直径偏差。 在经外观检查合格的每批钢筋中任选两根钢筋,在其上各截取1组试样,每组试样各制2根试件,分别做拉伸(含抗拉强度\屈服点\伸长率)和冷弯试验。 当试样中有1个试验项目不符合要求时，应另取2倍数量的试件对不合格项目做第2次试验。当仍有1根试件不合格时，则该批钢筋应判为不合格。 钢筋机械接头的检验应符合《钢筋机械连接通用技术规程》（JGJ107）的规定。 2、钢筋加工
钢筋的除锈 加工方法 钢筋均应清除油污和锤打能剥落的浮皮、铁锈。大量除锈，可通过钢筋冷拉或钢筋调直机调直过程中完成；少量的钢筋除锈，可采用电动除锈机或喷砂方法除锈，钢筋局部除锈可采取人工用钢丝刷或砂轮等方法进行。 注意事项及质量要求 如除锈后钢筋表面有严重的麻坑、斑点等，已伤蚀截面时，应降级使用或剔除不用，带有蜂窝状锈迹钢筋，不得使用。 钢筋的调直 加工方法 对局部曲折、弯曲或成盘的钢筋应加以调直。钢筋调直普遍使用卷扬机拉直和用调直机调直。在缺乏设备时，可采用弯曲机、平直锤或人工锤击矫直粗钢筋和用绞磨拉直细钢筋。 注意事项及质量要求 用卷扬机拉直钢筋时，应注意控制冷拉率：Ⅰ级钢筋不宜大于4%；Ⅱ～Ⅲ级钢筋及不准采用冷拉钢筋的结构不宜大于1%。用调直机调直钢筋和用锤击法平直粗钢筋时，表面伤痕不应使截面面积减少5%以上。调直后的钢筋应平直、无局部曲折，冷拔低碳钢筋表面不得有明显擦伤。应当注意：冷拔低碳钢丝经调直机调直后，其抗拉强度一般要降低10～15%，使用前要加强检查，按调直后的抗拉强度选用。 钢筋的切割 加工方法 钢筋弯曲成型前，应根据配料表要求长度分别截断，通常宜用钢筋切断机进行。在缺乏设备时，可用断丝钳（剪断钢丝）、手动液压切断（切断不大于16mm 钢筋），对Φ40mm以上钢筋，可用氧乙炔焰割断。 注意事项及质量要求 应将同规格钢筋根据不同长短搭配、统筹排料；一般先断长料，后断短料，以减少短头和损耗。避免用短尺量长料，防止产生累计误差，应在工作台上标出尺寸、刻度，并设置控制断料尺寸用的挡板。切断过程中如发现劈裂、缩头或严
技术交底 编号： DK290+250～DK292+650段工程名称机场隧道工程交底部位 旋挖桩钢筋笼制作及安装施工单位中建股份公司交底日期2016年1月22日 围护结构旋挖桩钢筋笼制作及安装 一、交底范围 本交底适用于新建济南至青岛高速铁路站前工程JQGTSG-11标段一分部DK290+250～DK292+650段旋挖桩钢筋笼制作及安装。 二、施工工艺流程 1、主要施工程序为：施工准备→可焊性试验→焊接参数试验→设备检查→钢筋笼 加工→钢筋笼吊放→校正→定位。 2、工艺流程
三、施工准备 1、所供钢材须是国家大型钢厂产品，钢材批量进货，每批钢材出厂质量证明书、出厂合格证齐全，钢筋表面或每捆（盘）钢筋应有明确标志，且与出厂检验报告及出厂单相符。 2、钢筋进场原材料进场后需进行报监、试验、报验，待检验合格后方可投入使用。 3、钢筋原材料进场后须分类堆放整齐，做到上盖下垫，下垫300mm。待检钢材与检验合格钢材分开堆放，并用标识牌标明。 四、具体施工工艺及相关要求 （一）钢筋笼制作 1、钢筋笼制作工艺：原材进场复试→钢筋下料制作→钢筋焊接→钢筋笼成型 2、制作工艺 本基坑采用Ф1000桩，钢筋笼直径为800mm。本工程地质较复杂，桩基较深（最深达22米）。钢筋笼加工长度根据桩位不同而不同。 3、材料及主要机具 ①钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应该符合设计要求； ②焊条药皮应无裂缝、气孔、凹凸不平等缺陷。焊接加劲箍时严禁咬伤主筋。 4、钢筋焊接 ①主筋采用25，共32根，加强筋采用22@1500螺纹钢，螺旋筋采用Ф10@150圆钢，桩纵筋采用单面搭接焊连接，纵向钢筋接头面积百分率小于50%且接头间距不下于0.9米；加强箍采用单面搭接焊连接，焊缝长度不小于10d，与主筋采用点焊连接在主筋内侧，点焊率不低于90％。 ②钢筋笼保护层采用焊接钢筋料头，每隔4～6米沿钢筋周边主筋均匀设置3道。制作好的钢筋笼稳固放置在平整的地面上，防止变形。在长度为0.9米的区域内不得有两个接头； ③钢筋笼成型：钢筋笼主筋与加劲箍及螺旋筋之间均采用点焊。 （二）钢筋笼安装 1、当钢筋笼加工完成，由专职质检员质检，最后报监理工程师检验合格后方可进行下一道工序施工。 2、加工好的成品须分堆摆放，码放整齐，并用标识牌标明用途，钢筋在储存过程中避免锈蚀和污染，露天堆置时，架空存放，离地面不准小于300mm，下雨天必须加以遮盖。钢筋笼的重叠不能超过两层。

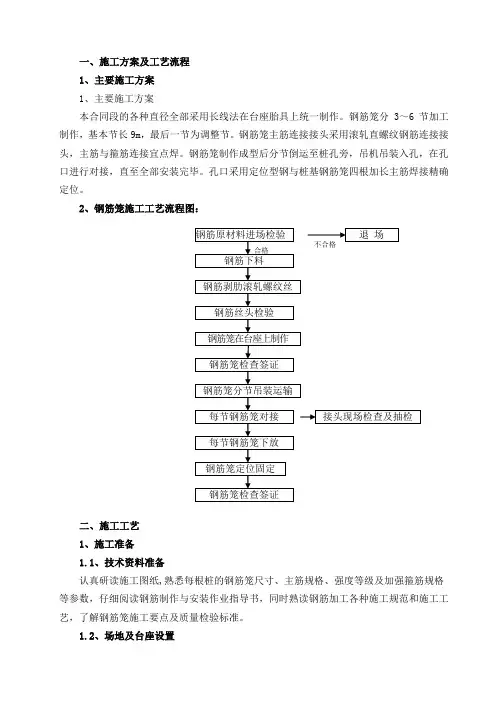

一、施工方案及工艺流程 1、主要施工方案 1、主要施工方案 本合同段的各种直径全部采用长线法在台座胎具上统一制作。钢筋笼分3～6节加工制作，基本节长9m，最后一节为调整节。钢筋笼主筋连接接头采用滚轧直螺纹钢筋连接接头，主筋与箍筋连接宜点焊。钢筋笼制作成型后分节倒运至桩孔旁，吊机吊装入孔，在孔口进行对接，直至全部安装完毕。孔口采用定位型钢与桩基钢筋笼四根加长主筋焊接精确定位。 2、钢筋笼施工工艺流程图： 二、施工工艺 1、施工准备 1.1、技术资料准备 认真研读施工图纸,熟悉每根桩的钢筋笼尺寸、主筋规格、强度等级及加强箍筋规格等参数，仔细阅读钢筋制作与安装作业指导书，同时熟读钢筋加工各种施工规范和施工工艺，了解钢筋笼施工要点及质量检验标准。 1.2、场地及台座设置
