欧文斯科宁?挂板安装指南
Owens Corning (China) Investment Co., Ltd.
1.前言
欧文斯科宁挂板及吊顶板是一种非常成熟的装饰材料，在国外已有很多年的应用历史，在国内也得到了广泛的应用。它不仅具有很好的物理化学性能，而且还有多种不同的系列和多种色彩可供选择，既可独立应用于住宅、别墅、办公、商场、厂房等项目的室外和室内的装饰工程，也可与石材等其它材料结合使用，各具风格。
欧文斯科宁挂板的特点：使用寿命长，韧性好，不会锈蚀，也不会出现斑点，更不会像涂料一样出现裂缝等现象。
本文目的在于介绍典型的外墙挂板的安装方法，当挂板用于室内时，其安装方法与室外基本相同。
在介绍安装之前,有二点需要说明一下：
●挂板既适用于新建项目，也适用于改建项目，但挂板只是一种外装饰材料，不能用作结
构性材料。墙身构造最终由设计方确定。
●挂板除必须严格按本手册进行安装外，同时还必须符合国家有关施工规定、规范。对于
特殊的技术及节点处理，请咨询欧文斯科宁驻各地办事处或科技中心。
2.挂板及其主要配件
挂板、吊顶板及其主要配件有挂板、内角柱、外角柱、起始条、收口条，J型槽，封檐板以及吊顶板。
2.1 挂板
常用挂板分传统型和荷兰型，其规格为228.6毫米X 3940毫米。
传统型荷兰型
2.2 内角柱
内角柱用于外墙的阴角处,作为挂板在此处的收边.
内角柱外角柱
2.3 外角柱
外角柱用于外墙的阳角处，作为挂板在此处的包角。
2.4 起始条
起始条位于墙角、腰线上方或两种材料交接处，用于固定整个挂板墙面的第一片挂板。也用于窗洞口上方。
起始条收口条
2.5 收口条
常位于屋檐下、女儿墙顶、窗洞口及其它洞口下方，用于固定最后一片挂板.当窗洞口较长，而窗洞口上方的第一片挂板需切割，无法安装起始条时，用收口条固定挂板。
2.6 J型槽
J型槽是常用的收边配件，它的作用是作为门窗洞口及其它洞口四周，或斜山墙顶部的收边。
J形槽封檐板
2.7 封檐板
封檐板用于檐口正面。
2.8 吊顶板
吊顶板用于檐口底部，分有孔吊顶板和无孔吊顶板两种。
无孔吊顶板有孔吊顶板
3.安装工具
3.1 常用工具
安装外墙挂板非常简单，安装时所需的工具也大多是经常使用的工具，如：电锤、枪钻、铁锤、钢锯、靠尺、粉绳、卷尺、角尺、白铁皮剪、螺丝刀、多功能刀及硅胶枪，另外，还需配上水准仪。
当然，若在二层或二层以上的建筑物上安装挂板时，则必须设有脚手架，单层建筑，高度不是很高时，若安装现场无脚手架，则必须配人字梯。
注:施工时请注意安全，必要时需采取安全措施。
3.2 专用工具
除了以上的常用工具外，为保证安装质量，提高安装速度，
还需下面三种专业工具。
●压痕器压痕器
用它来对外墙挂板的切割边进行压痕。这种压痕用于门窗
洞口以及其它洞口下、檐口或墙顶的最后一块挂板。压痕的作
用是将墙板咬合于收口条内。
●钉槽冲孔器
如果有必要钉住墙板的切割边，就用这种工具来冲孔。考虑到
挂板的胀缩，钉槽一般均为细长孔.
●拆除工具钉槽冲孔器
使用这种工具来拆除或替换墙板。
拆除工具
4.安装前的准备
4.1 对墙面的要求
安装挂板的墙体一般分为两类，一类为混凝土、砖或砌块墙体，另一类为木结构墙体。对于混凝土、砖或砌块墙体，在安装挂板前，要求在基层表面粉一层水泥砂浆或防水砂浆面层。面层的强度和平整度必须满足施工验收规范的要求，在与其它材料结合时，如石材或面砖，需检查这些材料的顶部或腰线部分是否水平，若不符合要求，必须调整。对木结构墙体，在安装挂板前，应安装一层防水卷材。
4.2 对螺钉的要求
大部分的挂板都安装在混凝土、砖或砌块墙体上，为确保挂板牢固地安装于墙体上，必须采用塑料膨胀螺钉固定挂板；塑料膨胀螺钉的钉帽最小直径不小于9.5毫米，钉身直径为3毫米，钉身长不小于40毫米。
塑料膨胀螺钉必须采用镀锌或不锈钢材料，确保不会生锈。
对木结构墙体采用自攻螺丝固定挂板。
塑料膨胀螺钉自攻螺丝
4.3 安装时的注意事项
安装挂板时必须注意以下几点。
●除竖向构件的最上面一个螺钉应位于钉槽的顶端外，其余螺钉均钉在钉槽的中间。
●螺钉不要拧得太牢。考虑到挂板的胀缩，钉帽同挂板之间留0.8毫米的距离。
当挂板被固定以后，用手按住挂板，应该能够左右移动。
●螺钉不能直接钉在挂板面上。如果没有钉槽，用钉眼冲孔器做一个。
●螺钉要垂直钉入。不要使钉子弯曲，否则会限制挂板自由移动。如果钉得偏上或偏下，挂板可能会被偏离校准直线。
●每安装完一片挂板，检查挂板下边是否与下一层挂板扣牢，且不要太松或太紧。
●挂板两端必须钉螺钉。水平挂板每隔400毫米，在钉槽中间钉一个螺钉；内外角柱、起始条、收口条和J形槽每隔200毫米，钉一个螺钉。在基本风压较大地区，螺钉应适当加密。计算方法为：挂板螺钉间距=3940/(基本风压 X 5 X 0.9/25)。
5.挂板的安装
5．1 弹定位线
安装挂板前，必须先弹好线。
●在建筑物的每个角，量测从
屋檐到被挂板覆盖的最低
点（如：勒角或腰线顶面）
的距离。
●使用得到的最短距离值为
基准，沿墙面弹水平线。用
这条线作为起始条的定位
线。
注:确保起始线是水平的。
5．2 起始条的安装
●沿建筑物的底部安装起始
条，保证起始条的下边缘与定位
线重合。
●在起始条的每个需安装螺钉的孔中间，用记号笔作记号，并取下起始条。
●在作记号处钻孔，将塑料胀管装人，再将起始条就位，在钻孔处钉槽中间拧入螺钉。
●当对接起始条时，应使它们保持至少10毫米的间距，防止膨胀所引起的变形。
●初始条同外角柱和内角柱之间留下足够的距离，一般
为75毫米。
●沿起始条上每200毫米安装一个螺钉。
5．3 外角柱的安装
●外角柱应安装在距离顶部6毫米处。
●在最上面的钉槽的顶部固定螺钉。固定方法同上，也是先作好记号，装入塑料胀管再将
外角柱就位，在钻孔处钉槽中间拧入螺钉。
●每隔200毫米安装一个塑料膨胀螺钉。
5．4 内角柱的安装
内角柱的安装同外角柱一样。
注：当一个角柱长度不够，须用几个角柱搭接时，上面的角柱
应搭接在下面的角柱之上。并将下面的外角柱边缘剪去25毫米。
5．5 门和窗周围的安装
●切一段J形槽用于底部，下料尺寸=窗宽+2倍J形槽的宽度。
将J形槽的上面两端等于J形槽宽度部分切除。根据挂板切割
的位置，可能需要在J形槽下安装垫片，使J形槽和外墙挂板
在同一平面。
●再切二段J形槽，其长度分别等于窗高+2倍J型槽宽。将 J形槽长于窗高的上下两端
边剪开，将上面一部分切除，下面正面剪成45度，侧边折入底边的J形槽内，
●切一段J形槽用于顶部，下料尺寸=窗宽+2
倍J形槽的宽度。同样将J形槽的两段剪开，
将正面剪成45度，侧边下弯入侧边J形槽内。
安装好顶部J形槽。
●在窗下边J形槽内安装收口条，以便将外墙
挂板切割后的边端嵌在里面。
注：可能需要在收口条下安装垫片
?圆弧窗的下边J形槽的安装同上不变，上边
J形槽事先需加热并弯成同窗一样的弧度。
?在门洞的两个侧边和一个顶部安装J形槽，安装方法同窗。
外墙干挂埃特板施工工法 RJＧF（闽)—８—200９ 完成单位:XXＸXX 主要完成人： 1 前言 埃特板是一种纤维硅酸盐板，由水泥、天然纤维和精选矿物填充料等多种物质组成，具有多种厚度及密度,有较好的强度。埃特板作为建筑的外墙装饰装修材料,正在被建筑行业广泛采用。我司通过湖北省体育局训练竞赛基地室内田径馆和体操馆外墙干挂埃特板工艺研究和施工实践,经过总结形成外墙干挂埃特板施工工法。 2 工法特点 2.0.１埃特板质轻、防水、不含石棉及其它有害物质，是环保建材。 2.0.2 埃特板可钻孔、可随意切割、布置灵活。 2.０.3 埃特板安装简便、施工快捷。 2.0.4 采用干挂法作业，板面平整性好,可直接进行腻子、涂料施工。 3 适用范围 适用于抗震设防烈度不大于7度、高度不大于2８米的公共建筑和民用建筑的外墙装饰装修工程施工。 ４工艺原理 通过连接件将轻型钢龙骨与建筑结构预埋件相连，用不锈钢自攻螺钉将定型埃特板固定在钢龙骨上,埃特板表面采用涂料装饰，板之间缝隙用密封胶填充，最终形成埃特板装饰面层。 5 施工工艺流程及操作要点 5.1 施工工艺流程 施工准备→测量放线→连接件安装→龙骨安装→埃特板安装→涂料装饰→注密封胶 5.2 操作要点 5.2.1施工准备 １编制专项施工方案,对操作人员进行岗前培训和安全技术交底。 ２根据建筑设计装饰图进行排版设计,画出排版图。 3对外墙龙骨的预埋件进行复核。预埋件位置超偏差而无法使用时，应根据实际放线位置钻孔，
采用化学锚栓后置埋件，并按规定进行化学锚栓拉拨强度试验,待化学锚栓符合设计要求后再安装连接件。 5.２．2测量放线 1复查基准线和水准点。 2核对建筑物外形尺寸进行偏差测量,确定干挂埃特板的标准线。 3以标准线为基准，按照设计图中埃特板排版图规格尺寸弹出分格线。 ５.2．３连接件安装 1根据施工图及分格线,确定竖向龙骨位置,各竖向龙骨的连接件按线与预埋件焊接，使其外伸端面做到垂直平整。电焊所采用的焊条型号、焊缝的高度及长度,均应符合设计要求。 2检查焊缝质量，去除焊渣,并涂刷二遍防锈漆及二遍银灰色金属漆。 5.2.４龙骨安装 1按照设计排版图确定埃特板横竖向龙骨间距,龙骨均采用C型钢，表面热镀锌处理。 2竖向龙骨安装前应认真核对龙骨的规格、尺寸、数量、编号是否与施工图纸相一致。 3根据连接件的位置在竖向钢龙骨上钻孔,将竖向龙骨与连接件通过螺栓连接。 4竖向龙骨接长通过套管用不锈钢螺栓固定,安装由下而上进行。 5 竖向龙骨安装就位后应进行调整修正, 并及时固定、拧紧连接螺栓。 6横向龙骨通过连接件与竖向龙骨连接,连接件的一端用螺栓固定在横龙骨上，另一端用螺栓固定在竖向龙骨上。 7同一层的横向龙骨安装应由下向上进行，当安装完一层高度时,应进行检查、调整校正、固定。龙骨安装示意见图5.2．4。
施工工艺 一、施工规定 1.1 一般规定 1.1.1 工程施工前，应根据设计和本规程的要求以及相应的技术标准编制用于一体板系统专项施工方案，并对施工人员进行针对工程的技术交底和专业的技术培训。 1.1.2 工程施工应按照经审查合格的设计文件和经审批的用于工程项目的一体板系统专项施工方案进行。在施工过程中不得随意更改墙体节能设计，如确需变更时，设计变更文件必须经原批准确认。施工中应严格遵守现行国家和行业标准、规范等的规定。 1.1.3 材料进入施工现场后，应在监理工程师监督下进场验收，并按见证取样送检的要求，制作现场养护试件用于复验。 1.1.4 施工现场采用材料、构造做法和工艺与预先制作的样板墙所采用的材料、构造做法和工艺必须相同，经建设、设计、施工、监理各方确认后，方可进行大面积施工。 1.1.5 一体板安装前应根据施工图和下料工艺图复核尺寸，并设置安装水平和垂直控制线。一体板安装过程中产生的尺寸累计误差应在二道控制线之间予以消除。 1.1.6 工程施工各道工序之间应进行交接检验，上道工序合格后方可进行下道工序，并做隐蔽工程记录，必要时应保留影像资料。 1.1.7 粘结砂浆类材料应按照产品说明书的要求配制，计量准确，配制好的材料应在规定时间内用完，严禁过时使用。 1.1.8 配件类材料（锚固件、扣件、绝热填缝条、耐候密封胶、一体配套件等）应按照产品说明书和设计的要求安装与使用，(扣件安装应避开PC板交叉缝处)，位置正确，固定牢靠。 1.1.9 对粘锚系统，应在施工过程中按见证取样送检的要求制作粘结剂的现场养护试件，用于拉伸粘结强度的复验。 1.1.10 施工现场应按有关规定，采取可靠的防火安全措施，实现安全文明施工。 1.1.11 项目完工后应做好一体保护并及时组织竣工验收。 1.2 一体板系统的施工应具备下列条件： 1.2.1 一体板系统工程的施工应在基层墙体和门窗洞口的施工质量验收合格后进行.基层墙体必须经过检查处理符合系统施工规范规定。洞口尺寸、位置应符合设计要求和质量要求，门窗框或辅框应安装完毕。外墙面上的雨水管卡、预埋铁件、设备穿墙管道等应提前安装完毕，上述部位及窗口应预留出相应的厚度。 1.2.2 施工用吊篮和双排脚手架搭设应牢固可靠，符合相关规范、规程要求。脚手架竖、横杆与墙面、墙角距离应适度，脚手板铺设与安装分格相适应。吊篮使用前必须试运行检查并做好交接手续。 1.2.3 施工期间及完工后24h内，其施工环境温度不应低于5℃，夏季施工应避阳光直接暴晒，在5级以上大风天气和雷雨天不得施工。雨季施工期间应做好防雨措施。 1.2.4 必要的施工机具和劳保用品已准备齐全。 1.3 主要施工设备及施工工具：垂直运输机械、手推车、电动吊篮或脚手架、
欧文斯科宁?挂板安装指南 Owens Corning (China) Investment Co., Ltd. 1.前言 欧文斯科宁挂板及吊顶板是一种非常成熟的装饰材料，在国外已有很多年的应用历史，在国内也得到了广泛的应用。它不仅具有很好的物理化学性能，而且还有多种不同的系列和多种色彩可供选择，既可独立应用于住宅、别墅、办公、商场、厂房等项目的室外和室内的装饰工程，也可与石材等其它材料结合使用，各具风格。 欧文斯科宁挂板的特点：使用寿命长，韧性好，不会锈蚀，也不会出现斑点，更不会像涂料一样出现裂缝等现象。 本文目的在于介绍典型的外墙挂板的安装方法，当挂板用于室内时，其安装方法与室外基本相同。 在介绍安装之前,有二点需要说明一下： ●挂板既适用于新建项目，也适用于改建项目，但挂板只是一种外装饰材料，不能用作结 构性材料。墙身构造最终由设计方确定。 ●挂板除必须严格按本手册进行安装外，同时还必须符合国家有关施工规定、规范。对于 特殊的技术及节点处理，请咨询欧文斯科宁驻各地办事处或科技中心。 2.挂板及其主要配件 挂板、吊顶板及其主要配件有挂板、内角柱、外角柱、起始条、收口条，J型槽，封檐板以及吊顶板。 2.1 挂板 常用挂板分传统型和荷兰型，其规格为228.6毫米X 3940毫米。 传统型荷兰型
2.2 内角柱 内角柱用于外墙的阴角处,作为挂板在此处的收边. 内角柱外角柱 2.3 外角柱 外角柱用于外墙的阳角处，作为挂板在此处的包角。 2.4 起始条 起始条位于墙角、腰线上方或两种材料交接处，用于固定整个挂板墙面的第一片挂板。也用于窗洞口上方。 起始条收口条 2.5 收口条 常位于屋檐下、女儿墙顶、窗洞口及其它洞口下方，用于固定最后一片挂板.当窗洞口较长，而窗洞口上方的第一片挂板需切割，无法安装起始条时，用收口条固定挂板。 2.6 J型槽 J型槽是常用的收边配件，它的作用是作为门窗洞口及其它洞口四周，或斜山墙顶部的收边。
清水混凝土挂板施工工艺 一、前言 随着建筑装饰材料的发展与国外建筑设计思想的融入， 清水混凝土装饰效果越来越 受到设计师的青睐。但清水混凝土一次浇筑成型难度大，投入成本高，随应市场的需求和经济利益的考虑，预制清水混凝土挂板技术应运而生。 二、工艺特点 预制清水混凝土挂板具有模具化生产周期短的特点，同时因由专业厂家生产，技术 经验比交成熟， 通过特殊工艺， 可大大缩短养护周期， 生产速度快， 同时安装过程简单， 质量易于控制，安装速度较快。 三、适用范围 适用于建筑外墙装饰及室内墙面装饰。 四、工艺原理 由专业厂家根据现场实际情况进行测量和挂板设计，在厂家利用模具化生产方式预制出清水混凝土挂板成品，并养护达到设计强度。在清水混凝土挂板预制过程中在板头及板脚部位埋入预埋件，现场安装时通过测量定位后，将预制清水混凝土板调整到位，并通过板头与板脚的预埋件与结构上植入的预埋件焊接固定，最后在板面涂刷透明保护液。
五、施工工艺 1、工艺流程 测量放线→清水混凝土挂板设计→清水混凝土板制作→现场埋件安装→调整固定→涂刷防护液 2、预制清水混凝土挂板施工控制 2.1清水混凝土板设计制作 2.1.1 清水混凝土幕墙板的平均厚度为80mm，为混凝土单层配筋构造，混凝土强度等级为C40。 2.1.2钢筋采用冷轧带肋钢筋网，主要规格为φR5，φR8，φR10，φ6，φ10， 14。 2.1.3板上预埋件和安装连接件以及主体的后打埋件均为热浸镀锌处理的炭素结构钢Q235，φ12不锈钢材质为304。 2.1.4板上吊环采用内螺母预埋在板内，采用专用吊具吊装。 2.2清水混凝土板设计应注意的问题 本工程预制清水混凝土板用于室内核心筒结构外侧墙面装饰，由于是在室内施工，在设计时除考虑按建筑设计要求进行分格外，还应根据现场实际的吊顶标高仅进行板高度设计，预制清水混凝土挂板高度为伸入吊顶内50mm。同时还应在水、暖、电气等各专业吊顶内管线施工时，在清水混凝土板安装位置留出足够的安装高度。在板的宽度设计时，还应根据现场结构误差进行调整，保证生产出的预制清水板安装位置准确无误。 2.3预制清水混凝土挂板的现场安装 2.3.1测量放线 根据设计排版图纸在准备安装清水混凝土挂板的墙面上放出清水挂板位置线，并将埋件位置中心线划出。
干挂埃特板施工工法 1 前言 埃特板是一种纤维硅酸盐板，由水泥、天然纤维和精选矿物填充料等多种物质组成，具有多种厚度及密度，有较好的强度。埃特板作为建筑的外墙装饰装修材料，正在被建筑行业广泛采用。我司通过省体育局训练竞赛基地室田径馆和体操馆外墙干挂埃特板工艺研究和施工实践，经过总结形成外墙干挂埃特板施工工法。 2 工法特点 2.0.1埃特板质轻、防水、不含石棉及其它有害物质，是环保建材。 2.0.2 埃特板可钻孔、可随意切割、布置灵活。 2.0.3 埃特板安装简便、施工快捷。 2.0.4采用干挂法作业，板面平整性好，可直接进行腻子、涂料施工。 3 适用围 适用于抗震设防烈度不大于7度、高度不大于28米的公共建筑和民用建筑的外墙装饰装修工程施工。 4 工艺原理 通过连接件将轻型钢龙骨与建筑结构预埋件相连，用不锈钢自攻螺钉将定型埃特板固定在钢龙骨上，埃特板表面采用涂料装饰，板之间缝隙用密封胶填充，最终形成埃特板装饰面层。 5 施工工艺流程及操作要点 5.1 施工工艺流程 施工准备→测量放线→连接件安装→龙骨安装→埃特板安装→涂料装饰→注密封胶
5.2 操作要点 5.2.1施工准备 1编制专项施工方案，对操作人员进行岗前培训和安全技术交底。 2根据建筑设计装饰图进行排版设计，画出排版图。 3对外墙龙骨的预埋件进行复核。预埋件位置超偏差而无法使用时，应根据实际放线位置钻孔，采用化学锚栓后置埋件，并按规定进行化学锚栓拉拨强度试验，待化学锚栓符合设计要求后再安装连接件。 5.2.2测量放线 1复查基准线和水准点。 2核对建筑物外形尺寸进行偏差测量，确定干挂埃特板的标准线。 3以标准线为基准，按照设计图中埃特板排版图规格尺寸弹出分格线。 5.2.3 连接件安装 1根据施工图及分格线，确定竖向龙骨位置，各竖向龙骨的连接件按线与预埋件焊接，使其外伸端面做到垂直平整。电焊所采用的焊条型号、焊缝的高度及长度，均应符合设计要求。 2检查焊缝质量，去除焊渣，并涂刷二遍防锈漆及二遍银灰色金属漆。 5.2.4 龙骨安装 1按照设计排版图确定埃特板横竖向龙骨间距，龙骨均采用C型钢，表面热镀锌处理。 2竖向龙骨安装前应认真核对龙骨的规格、尺寸、数量、编号是否与施工图纸相一致。 3根据连接件的位置在竖向钢龙骨上钻孔,将竖向龙骨与连接件通过螺栓连接。 4竖向龙骨接长通过套管用不锈钢螺栓固定，安装由下而上进行。 5 竖向龙骨安装就位后应进行调整修正, 并及时固定、拧紧连接螺栓。 6横向龙骨通过连接件与竖向龙骨连接，连接件的一端用螺栓固定在横龙骨上，另一端用螺栓固定在竖向龙骨上。 7同一层的横向龙骨安装应由下向上进行,当安装完一层高度时,应进行检查、调整校正、固定。龙骨安装示意见图5.2.4。
技术交底记录TJ1.5 工程名称徐圩新区G3商业楼施工单位中粟建设工程 分项工程名称一体板施工交底部位一体板施工安装 交底容 交底容: 一、施工准备 1.1、主材：保温装饰板。 1.2、辅材：胶粘剂、扣件。 1.3、配件：高耐候硅酮胶、泡沫棒、美纹纸等。 二、操作工艺 1、对基层墙体的检查和处理： 1.1、基层抹灰表面平整度偏差不应大于5mm，竖向垂直偏差不应大于5mm，未达到标准的严禁盲目开始施工。 1.2、基层抹灰墙面以10M长为检测尺寸段，阳角和装饰带均要在10M以上拉线检查，大平面还须在对角线拉线检查，再通过对高处进行凿平，低处采用抹灰找平的方法使墙面平整度达到允许偏差要求。 1.3、用1:3水泥砂浆填充找平，并将墙面上的灰尘、污垢、已粉化的涂料和腻子层等妨碍粘贴质量的物质清除干净。 1.4、基层墙面采用以上的方法处理后，必须粘贴小样进行检验，其规格不得小于300mm×200mm，现场检验方法如下： 1.4.1、保温装饰板粘贴24小时以后形成初粘，取消定位件后不会自行产生位移。 1.4.2、保温装饰板粘贴5～7天后，检验人员徒手用力不能将样板从墙面上拉掉，可视为胶粘剂调配合格并且基层强度可以满足施工要求。 1.4.3、保温装饰板粘贴28天后，用拉拔仪检测，抗拉强度应≥0.1mpa，并且破坏部位是保温层，即为合格。如果是墙体基层破坏，则必须对墙体基层重新进行处理。（保温装饰板粘贴28天后，粘结层粘结强度达到设计要求）。 2、基层分格弹线。 2.1、应按设计及建设单位要求进行排板，并确定分格缝的宽度。 2.2、从门窗或阳角处开始弹出基准控制线，作出标记。 2.3、弹线工作应由施工人员完成，若条件不允许则弹线人员必须与施工人员完成交接。 2.4、弹线时应将缝线弹出，以便在安装板材时核对尺寸和位置，减少误差。 3、墙体表面洒水润湿。
外墙干挂埃特板施工工法 1前言 埃特板就是一种纤维硅酸盐板，由水泥、天然纤维与精选矿物填充料等多种物质纽成，具有多种厚度及密度，有较好得强度。埃特板作为建筑得外墻裝饰装修材料，正在被建筑行业广泛采用。我司通过湖北省体育局训练竞赛基地室内田径馆与体操馆外牆干挂埃特板工艺研究与施工实践，经过总结形成外矯干挂埃特板施工工法。 2工法特点 2、0、1埃特板质轻、防水、不含石棉及其它有害物质，就是环保建材。 2、0、2埃特板可钻孔、可随意切割、布置灵活。 2、0、3 埃特板安装简便、施工快捷。 2、0、4采用干挂法作业，板面平整性好，可直接进行腻子、涂料施工。 3适用范围 适用于抗震设防烈度不大于7度、离度不大于28米得公共建筑与民用建筑得外墻装饰裟修工程施工。 4工艺原理 通过连接件將轻型钢龙骨与建筑结构预埋件相连，用不锈钢自攻螺钉将定型埃特板固定在钢龙骨上，埃特板表面釆用涂料装饰，板之间缝隙用密封胶填充，最终形成埃特板裟饰面层。 5 施工工艺流程及操作要点 5、1 施工工艺流程 施工准备T测量放线T连接件安装T龙骨安装T埃特板安裝T涂料装饰T注密封胶 5、2操作要点 5、2、1 施工准备 1编制专项施工方案，对操作人员进行岗前培训与安全技术交底0
2根据建筑设计装饰图进行排版设计，画出排版图。 3对外墙龙背得预埋件进行复核。预埋件位置超偏差而无法使用时，应根据实际放线位置钻孔，釆用化学锚栓后置埋件，并按规定进行化学锚栓拉拨强度试验，待化学锚栓符合设计要求后再安裟连接件。 5、2、2测量放线 1复查基准线与水准点。 2核对建筑物外形尺寸进行偏差测量，确定千挂埃特板得标准线。 3以标准线为基准，按照设计图中埃特板排版图规格尺寸弹出分格线。 5、2、3连接件安装 1根抵施工图及分格线，确定竖向龙骨位置，各竖向龙骨得连接件按线与预埋件焊接，使其外伸端面做到垂直平整。电焊所采用得焊条型号、焊缝得高度及长度，均应符合设计要求。 2检查焊缝质量，去除焊渣，并涂刷二遍防锈漆及二遍银灰色金属漆。 5、2、4龙骨安装 1按照设计排版图确定埃特板横竖向龙骨间距，龙骨均釆用C型钢，表面热镀锌处理。 2竖向龙骨安装前应认真核对龙骨得规格、尺寸、数量、编号就是否与施工图纸相一致。 3根据连接件得位置在竖向钢龙骨上钻孔，将竖向龙骨与连接件通过螺栓连接。 4竖向龙骨接长通过套管用不锈钢螺栓固定，安装由下而上进行。 5竖向龙骨安装就位后应进行调整修正，并及时固定、拧紧连接螺栓。 6横向龙骨通过连接件与竖向龙骨连接，连接件得一端用螺栓固定在横龙骨上，另一端用螺栓固定在竖向龙骨上。 7同一层得横向龙骨安裝应由下向上进行，当安装完一层离度时，应进行检查、调整校 正、固定。龙骨安装示意见图5、2、4。
外墙装饰一体板施工技术交底 一、施工准备 （一）材料要求： 1、保温装饰板由饰面层、保温层构成，防火隔离板由阻燃板、饰面板构成；材料性能必须符合设计和规范的要求，并应具有出厂合格证、检测报告等质量证明资料； 2、Z形扣件、U形扣件、隔离带专用托卡、锚钉及配套的胀管。 3、专用粘结砂浆、保温板密封胶、美纹纸隔缝带、塞缝棒条。 （二）主要机具 精密切割锯、水平仪或水平管、打密封胶使用的胶枪、电锤、手提无齿锯、电钻、电动螺丝刀、吊线锤（10kg）、墨斗、2m靠尺、200mm直角尺、卡尺等。 （三）作业条件 1、施工时使用外吊篮已测试达到安全标准。 2、现场基层基准线（水平线及垂线等）效验完毕、材料进场报验合格。 3、外墙保温材料使用部位颜色确定； 4、外墙保温装饰板大面积施工前应先做样板，经鉴定合格，并确定施工方法后，再进行施工。 二、质量要求 1、保证项目： 保温装饰板及防火隔离带装饰板所用材料质量及防火、保温、防水性能必须符合设计要求，要有产品合格证。 2、基本项目： ①板表面质量平整、洁净、色泽一致，无变色、泛碱、污痕和显著的光泽受损处。 ②安装墙面保温装饰面时，裁板尺寸应准确，边角整齐光滑，封口尺寸及方向应正确。 ③装饰板缝应填嵌密实，密封胶缝横平竖直、深浅一致、宽窄均匀、光滑顺直 ④流水坡向正确，滴水线（鹰嘴）顺直。 ⑤突出物周围的板应用整板套割吻合（空调管外引孔、冷凝管孔及阳台、飘窗口角）。 3、允许偏差项目见表：
三、工艺流程 基层处理→操平、弹线、排版、分格→粘贴防火隔离带板、保温装饰板→紧固定位、安装锚固件→填充嵌缝泡沫条→粘贴美纹纸→打密封胶→撕去美纹纸及板面清理 四、施工工艺： 1、基层处理：清理外墙浮尘及混凝土浆嘴。 2、超平、弹线、排版、分格确定保温装饰板加工尺寸。 ①首先施工放线：在施工墙面上根据排版图把纵向和横向的基准线用墨线弹在墙体上，每个连续的施工面均要弹线，并保证整个建筑物要交圈；并在每个施工段（吊篮）用18#铁丝在大面、大角、硬角（如阳台与外墙交口处、外墙平窗、外墙转角处无垛窗口等）挂保温板外口厚度垂线。确保保温墙面平整、垂直度达标及横竖缝顺直。 ②按照排版图，依据当层建施50米线先在每层窗口上沿处放出水平线，（外窗上旋脸位置并留出10-15mm的鹰嘴量，根据当层平线情况可适当调整平线高低，个别窗口可适当调整保温装饰板尺寸）。 ③放保温装饰板线，纵向的基准线应施测在建筑物的门窗洞口边（封口板为装饰板，与门窗洞口侧面抹灰平齐，封头板宽为保温板厚+粘结层厚度到窗框-1cm，阳角为装饰板厚度的内八角，阳角和接缝处注耐候密封胶成活）和大墙面整块板处。大墙面板宽以600mm左右；根据窗间墙宽度及窗的宽度分格450～600mm为宜(300mm宽防火隔离带与保温装饰板要求通缝)。 ④原则窗口高度为两块板，窗下墙为一块板或加隔离带板。 横向的基准线施测在门窗洞口的上、下沿，并留出保温装饰板（鹰嘴板、窗台板）和粘结砂浆的厚度。 上沿封口板做10～15mm鹰嘴，下沿封口板做15mm泛水，包括两侧封口板为墙面装饰板； 装饰板内口边与门窗洞口旋脸抹灰平齐；鹰嘴及两侧面封口板宽为保温板厚+粘结层厚度-1cm；窗台封口板宽为保温板厚+粘结层厚度+插入铝合金窗下3～5mm，外阳角为装饰板厚度的内八角，接缝处注耐候密封胶成活； ⑤根据主楼高度确定板间留缝10～15mm，耐候密封胶宽度20mm，胶在板面厚度3～5mm； 保温装饰板在阳台栏板及飘窗板口角处入口90mm，装饰板封头（构件抹灰预留铝合金窗框及泛水宽度为100mm，铝合金窗内口与保温封口板平齐）；外墙平窗口套做法前已叙述，外墙装饰板粘贴至女儿墙挑檐底。
外墙纤维水泥挂板幕墙施工技术 摘要：本文简介广州科学城科技企业加速器三期工程纤维水泥外墙挂板幕墙施工技术 关健词：纤维水泥挂板、金属配件扣压固定板材施工技术、板材接口处自带防水密封条 1工程概况 广州科学城科技企业加速器三期工程，由两栋厂房组成，共9层，总高度44.4m，建筑面积约8.35万m2，外墙装饰面由纤维水泥挂板幕墙、外墙瓷砖等组成，其中纤维水泥挂板幕墙，面积大约有8000 m²。面板材料：选用广东松本绿色板业股份有限公司生产2400×460×15mm 纤维水泥挂板。钢龙骨：碳素结构钢Q235-B，主要规格型号：100×100×4mm、50×30×2mm、80×50×2mm 矩形钢管。密封胶：建筑中性硅酮密封胶。五金配件：金属配件、沉头自攻螺丝采用国产优质镀锌产品。锚固件：上海贝鱼建筑材料有限公司生产RM12×160化学螺栓。紧固件：钢结构连接采用镀锌普通螺栓M8×50mm。连接件：镀锌角码L75×50×6长60mm、镀锌角码L40×4长40mm。 纤维水泥外墙挂板是一种新材料，安装应用金属配件扣压固定板材新技术，具有施工方便、快捷、技术经济指标优越等优点。 2施工工艺流程及操作要点 2.1施工工艺流程 施工准备→测量放线→安装化学螺栓→钢板及连接件安装→龙骨安装→外墙纤维水泥挂板安装→分格缝填充耐候密封胶 2.2安装化学螺栓 在测量定位方线的基础上，进行化学螺栓的安装。化学螺栓工艺流程及操作要点： 钻孔→清孔→置入药剂管→钻入螺栓→凝胶过程→硬化过程 化学螺栓材料及施工机具：化学螺栓（由化学胶管、螺管、垫圈及螺母组成，螺杆、垫圈、螺母是镀锌钢，药剂管内药剂有反应树脂、固化剂和石颗粒等成分；钻机及钻头；空压机、弹性毛刷（清孔用）。操作要点： 1）钻孔：先根据设计要求，按图纸间距（相邻锚栓轴线间的距离）、边距（锚栓轴线至构件自由边缘的距离）定好位置，在基材上钻孔，按设计螺栓型号，根据螺栓的安装参数表确定孔径、孔深，由锚栓类型及尺寸来决定需要的钻孔深度，
成品木挂板墙面施工工艺方法 成品木挂板墙面施工工艺、方法 1）施工准备 （1）技术准备 编制木质产成品护墙板工程施工方案，并对工人进行书面技术及安全交底。 （2）材料要求 ①、罩面板应表面平整、边缘整齐、不应有污垢、裂纹、缺角、翘曲、起皮、色差、图案不完整的缺陷。胶合板、木制纤维板不应脱胶、变色和腐朽。 ②、龙骨和罩面板材料的材质均应符合现行国家标准和行业标准的规定。 ③、接触砖石、混凝土的木龙骨、预埋的木砖、木质产成品基板应做防腐处理。 ④人造板及其制品中甲醛释放试验方法及限量值 产品名称试验方法限量值使用范围限量标志b 中密度纤维板、高密度纤维板、刨花板、定向刨花板等穿孔萃取法≤9mg/100g可直接用于室内E1 ≤30mg/100g必须饰面处理后可允许用于室内E2 胶合板、装饰单板贴面胶合板、细木工板干燥器法≤1.5mg/L可直接用于室内E1 ≤5.0mg/L必须饰面处理后可允许用于室内E2 饰面人造板（包括纸层压木制地板、实木复合地板、竹地板、浸渍胶膜纸饰面人造板等气候箱法≤0.12mg/m3可直接用于室内E1 干燥器法≤1.5mg/L A、仲裁时采用气候箱法. B、E1 可直接用于室内的人造板,E2为必须饰面处理后允许用于室内的人造板 （3）施工机械： （1、电动机械：小电锯、小台刨、手电钻、电动气泵、冲击钻。 （2、手动工具：木刨、扫槽刨、线刨、锯、斧、锤、螺丝刀、摇钻、直钉枪等。 （4）作业条件 （1、木质产成品护墙板工程所用的材料品种、规格、颜色以及护墙板的构造、固定方法，均应符合设计要求。 （2、木质产成品龙骨必须使用指接材，罩面板必须完好，不得有损坏、变形弯曲、翘曲、边角破损等现象；并要注意被碰撞和受潮。 （3、电气配件的安装，应嵌装牢固，表面应与罩面板的底面齐平。 （4、门窗框与护墙板相接处应符合设计要求。 2）关键质量要点 （1）材料的关键要求 （1、各类龙骨、配件和罩面板材料以及胶粘剂的材质应符合现行国家标准和行业标准的规定。 （2、人造板、粘合剂必须有环保要求检测报告。 （2）技术关键要求 弹线必须准确，经工业设计师复验后方可进行下道工序。固定沿顶和沿地龙骨（设计需要时），各自交接后应保持平整垂直，安装牢固。靠墙立筋应与墙体连接牢固紧密。边框应与基层连接牢固，确保整体刚度。按设计做好木作防火、防腐。 （3）质量关键要求 （1、沿顶和沿地龙骨（设计需要时）与主体结构连接牢固，保证护墙板的整体性。
闵行区华东师范大学附属学校小学食堂游泳馆、中学体育馆、综合行政楼 墙面角钢龙骨埃特板 （施工方案） 上海聚义钢结构有限公司 二O一一年一月
1 工程概况 本工程位于上海市吴泾镇，紫虹路以南，规划路以北，虹梅南路以东。总用地面积154017平方米。需进行墙面埃特板施工的子项为小学食堂游泳馆、中学食堂体育馆、综合行政楼。 埃特板是一种纤维硅酸盐板，由水泥、天然纤维和精选矿物填充料等多种物质组成，具有多种厚度及密度，有较好的强度。埃特板作为建筑的外墙装饰装修材料，正在被建筑行业广泛采用。 2 工法特点 2.0.1埃特板质轻、防水、不含石棉及其它有害物质，是环保建材。 2.0.2 埃特板可钻孔、可随意切割、布置灵活。 2.0.3 埃特板安装简便、施工快捷。 2.0.4 采用干挂法作业，板面平整性好，可直接进行腻子、涂料施工。 3 适用范围 适用于抗震设防烈度不大于7度、高度不大于28米的公共建筑和民用建筑的外墙装饰装修工程施工。 4 工艺原理 通过连接件将角钢龙骨与建筑结构预埋件相连，用自攻螺钉将定型埃特板固定在角钢龙骨上，埃特板表面采用涂料装饰，板之间缝隙用密封胶填充，最终形成埃特板装饰面层。 5 施工工艺流程及操作要点 5.1 施工工艺流程 施工准备→测量放线→预埋件安装→龙骨安装→埃特板安装→注密封胶→涂料装饰5.2 操作要点 5.2.1施工准备 1编制专项施工方案，对操作人员进行岗前培训和安全技术交底。 2根据建筑设计装饰图进行排版设计，画出排版图。 3对外墙龙骨的预埋件进行复核。预埋件位置超偏差而无法使用时，应根据实际放线位置钻孔，采用化学锚栓后置埋件，并按规定进行化学锚栓拉拨强度试验，待化学锚
PVC外墙挂板安装施工方案 PVC外墙挂板是一种非常成熟的外墙装饰材料，在国内国外都得到大量的应用，它的装饰效果美观，风格独特。为确保外墙挂板安装工程能够及时优质安全的进行施工，特制定本施工方案。 一、工程领导结构 工程小组组长： 二、施工前具备的条件 （1）外墙表面平整，质量符合GB50210-2001中的普通抹灰的检验标准； （2）外墙表面及门窗配套均不能渗漏雨水； （3）工地运输通道畅通，作业现场脚手架捆扎牢固，翘板配备齐全，施工中不得与其它工程垂直交叉作业，注意安全施工，系好安全带； （4）施工应在气温40℃以下，风力5级以下进行，雷雨、冰雪天气不得施工； （6）作业现场应具备临时电源、备料场地。 三、施工工艺 （1）首先测量楼层外角的垂直度及水平起始的水平度，若误差过大，应与甲方协商补救措施，甲方认可后方可施工； （2）按挂板安装程序，先安装附件（外角柱、内角柱、起始条、J型条），再安装挂板，挂板与条角之间（水平方向）应至少预留6mm的膨胀空间； （3）由于墙面有保温层,采用塑料膨胀栓与螺钉固定挂板，膨胀栓总长度为：保温层厚度mm+水泥砂浆厚度+35mm,深入墙体不低于30mm，钢质螺丝直径为4mm，头部直径不小于8mm。每隔60-70cm固定一个膨胀栓，每30—40cm固定一个钢制螺丝钉。外墙挂板本身属于一种轻体装饰材料，每平方米挂板的重量
约在2公斤，1平方米至少要打入6个膨胀栓与8个螺钉，平均每个膨胀栓（螺钉）上的承重量大约0.16公斤左右，此前我们对类似工程的墙内保温砖进行抽样试验，膨胀栓与螺钉结实牢固，足以承受来自挂板本身的重力以及一定程度的外力（如风）； （4）钢钉应钉在钉孔的中心的位置，不允许在无钉孔的板面钉钉以防板面因无伸缩空间而凸起变形，钉头与挂板之间应留1mm左右间隙，不能钉得太紧密； （5）两挂板对接安装时，搭接量为25-50mm，应剪掉一块挂板的翼缘，使搭接处更平整。 四、外墙挂板安装 在使用上，外墙挂板是一片紧扣另一片，紧密牢固，功能齐备的各种附件使边缘节点的处理完美无缺。常用的工具有：电锯（台式或手提式）、手锤、细齿直形刀锯、直角尺、水平尺、卷尺、墨线、保护眼镜、工具刀、铁剪子；专用工具有打孔钳、冲孔钳。 角条的安装
轻钢龙骨埃特板吊顶施工方案 1、工艺流程： 弹线→安装吊杆（Φ8全丝镀锌）→安装龙骨（U型60系列）→埃特板安装→刷乳胶漆 2、施工工艺 （1）弹线：根据设计图纸弹好吊顶水平标高线、龙骨布置线和吊杆悬挂点（吊杆直径符合设计要求，@≤1200mm，主龙骨布置按≤1200mm间距排列，副龙骨@300及横撑龙骨间距1200）。其中吊顶水平标高线弹到墙面上，龙骨和吊杆位置线弹到楼板上，弹线应清楚、准确。 （2）固定封口材料：以30*40木方作边龙骨用300～400mm间距钢钉固定于墙上。 （3）固定吊杆：按设计及规范要求，采用吊筋穿板缝上部用40*3扁铁固定。 （4）连接件安装：用丝杆连接，先暂时套上螺母。 （5）龙骨安装： 1）根据拉好的标高控制线，将龙骨安装在吊杆的吊桂件上，拧紧吊挂件上的螺丝将龙骨卡住。主龙骨间连接用配套插接件，接缝不应超过2mm，主龙骨间距用平直木方上按主龙骨间距钉上的圆钉临时卡住。大面积吊顶主龙骨安装时还应适当起拱，起拱高度不小于房间短向跨度的1/200。 2）副龙骨垂直于主龙骨安装，在主副龙骨交叉点用副龙骨吊桂件将副龙骨固定在主龙骨上，吊挂件的Ｕ形腿用钳子卧入主龙骨内，副龙骨连接也用插件进行，对接错位偏差不得超过2mm，副龙骨间距300mm。 3）横撑龙骨安装：横撑龙骨安装间距1200mm。安装时将横撑龙骨的端
头插入挂插件，扣在副龙骨上，并用钳子将挂搭弯入副龙骨内。组装完后，横撑龙骨与副龙骨的接缝处间隙不大于2mm，底面保持在一平面上。 4）龙骨安装从房间一端向另一端。如有高低跨部分，先安装高跨，再安装低跨。对于检修口（400×400mm或另定）等部位，在安装龙骨时，将尺寸及部位留出，在洞口周边加封边横撑龙骨，并用实木收边，刷白油漆。检修口处的主龙骨加设吊杆。吊顶中的一般轻型灯具可固定在副龙骨或横撑龙骨上，重型灯具应按设计要求重新加设吊杆，不应固定在龙骨上。 5）木龙骨制作造型部分，要固定，连接牢固。参照轻钢龙骨施工工艺进行施工，安装完成后，遍刷防火涂料三遍。 (6)埃特板安装：埃特板安装前所有龙骨已调整完毕；吊顶内水电管道安装完毕。埃特板从吊顶一端开始错缝安装，逐块排列，余量放在最后安装，埃特板与墙体间应留有3mm～5mm左右间隙。埃特板长边与次龙骨呈十字交叉状态，使板端边准确落在副龙骨上，相邻两张埃特板在同一副龙骨上的搭接宽度应基本相等，板间预留3mm～5mm左右的缝隙。缝隙刮腻子后贴配套穿孔纸带。埃特板必须在无应力状态下，从一端向另一端固定。固定用平头加强自攻螺丝，自攻螺丝距副龙骨边缘不小于3mm，距板块以10～15mm为宜。自攻螺丝间距控制在150～170mm内，螺丝与板面垂直，螺钉头略埋入板面。相邻两块埃特板固定，螺钉错开不小于50mm。埃特板安装完后，螺丝作防锈处理。 3、天棚轻钢龙骨埃特板吊顶质量指标及检验方法 （1）轻钢骨架和罩面板的材质、品种、式样、规格应符合设计要求。 （2）轻钢骨架的大、中、小龙骨安装必须位置正确，连接牢固，无松动，平直无弯曲、无变形；吊挂件、连接件应符合产品组合的要求。
15mm 缝隙，阳角处做突嘴处理，窗洞口滴水线处立面板应向下突出10mm 用做滴水线。提前做好排版 图并上报建设单位签字确认。 安装承重件及固定件：每块板均设置不少于2个承重件和4个固定件。承重件和固定件锚栓锚入墙体有效深度不小于50mm,并胀紧锚栓。固定件及承重件上锚栓或螺丝应安装齐全拧紧。采用活动可调固定件的，在尺寸调整完成后应将可活动部位涂抹云石胶粘接并拧紧螺丝。所有固定件承重件必须按 线安装施工。固定件数量不小于4个/平米。承重件距一体板端头应控制在300mm。 粘贴一体板：一体板采用条粘法粘贴------一体板底面满涂粘接胶浆15mm厚，用专用锯齿形抹子沿水平方向将粘接胶浆刮出条状。空隙宽20mm,胶浆条宽40mm。平粘贴于墙体基层上，轻击一体板使其完全排气粘贴牢固并找平找方，有效粘接面积不应小于90%。相邻一体板之间留15mm缝隙用于灌 窗侧口 保縊装炸板 (现场拼接) (T)阳角3 阴角 保帰装饰扳 雄星轴面于土时扰土空卷 按看牺砂浆粘拮新
胶密封 灌注硅酮耐候胶：一体板粘贴完成24小时后可以灌注硅酮耐候胶。注胶前在缝隙中填塞合适的发 泡聚乙烯棒，擦除饰面板表面浮尘及其它附着杂物后在缝隙两侧粘贴美纹纸，保证横竖缝隙宽度一致 (20mm ),且横平竖直。注胶时应将胶枪嘴切割出适当斜面，方便注胶施工。注胶应均匀一致、连续饱 满，表面光滑，不得出现气泡、接缝、戈U 痕等缺陷。注胶完成后应及时进行修整，消除注胶过程中的质 量缺陷，在胶体初凝后揭去美纹纸。在注胶完成之后的 24小时之内或密封胶表面未固化一定深度 (2-3mm )前，应避免触碰胶缝或对胶缝造成大的形变，以免影响胶缝外观和胶缝密封质量。 窗口处处理：一体板在窗口处与窗框预留15mm 缝隙，采用聚氨酯发泡剂发泡严密后采用密封胶 密封处理。聚氨酯发泡剂发泡后严禁切割，应将多余发泡抹压入缝内，使其发泡表面形成自然硬膜。密 封胶施工质量同上。 外墙空调孔洞处理：外墙空调孔洞穿一体板处应按照孔洞位置在一体板上采用水钻开圆孔，孔内 穿PVC 套管，孔洞直径应大于PVC 套管外径20mm 。孔洞与PVC 套管间发泡处理后采用密封胶密封处理。 密封胶施工质量同上。空调套管应外低内高，水平及垂直成线。 发泡剂填充 打胶处理 空调孔套管 一体板 墙体 立面图 散水上方第一排一体板应采用聚苯板或挤塑板保温层(需设计 出变更)。 剖面图 驴占-叨-75

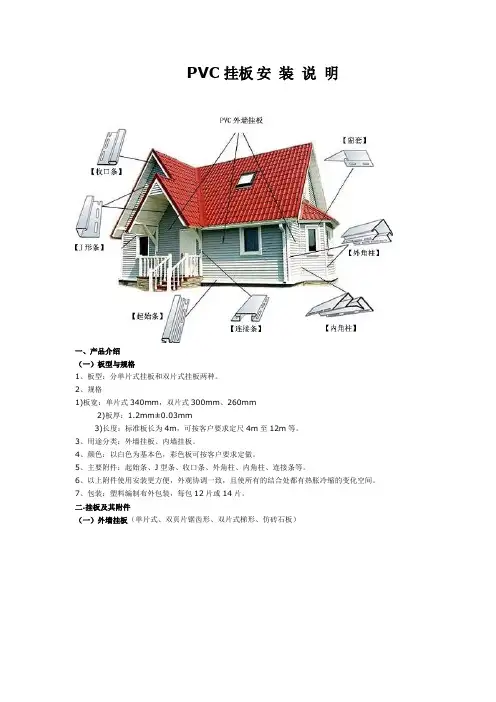

PVC挂板安装说明 一、产品介绍 （一）板型与规格 1、板型：分单片式挂板和双片式挂板两种。 2、规格 1)板宽：单片式340mm，双片式300mm、260mm 2)板厚：1.2mm±0.03mm 3)长度：标准板长为4m，可按客户要求定尺4m至12m等。 3、用途分类：外墙挂板、内墙挂板。 4、颜色：以白色为基本色，彩色板可按客户要求定做。 5、主要附件：起始条、J型条、收口条、外角柱、内角柱、连接条等。 6、以上附件使用安装更方便，外观协调一致，且使所有的结合处都有热胀冷缩的变化空间。 7、包装：塑料编制布外包装，每包12片或14片。 二.挂板及其附件 （一）外墙挂板（单片式、双页片锯齿形、双片式梯形、仿砖石板）
