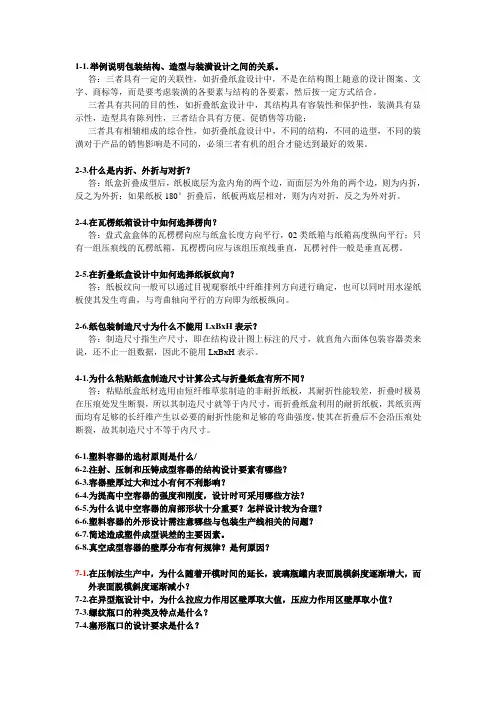

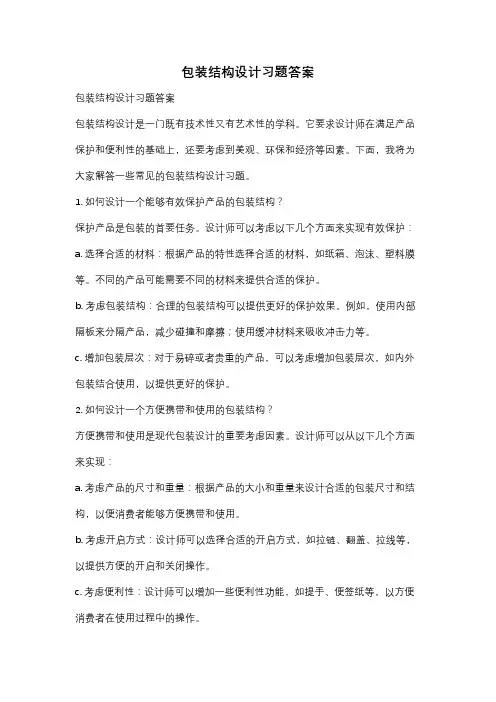

1-1.举例说明包装结构、造型与装潢设计之间的关系。
答：三者具有一定的关联性，如折叠纸盒设计中，不是在结构图上随意的设计图案、文字、商标等，而是要考虑装潢的各要素与结构的各要素，然后按一定方式结合。
三者具有共同的目的性，如折叠纸盒设计中，其结构具有容装性和保护性，装潢具有显示性，造型具有陈列性，三者结合具有方便、促销售等功能；
三者具有相辅相成的综合性，如折叠纸盒设计中，不同的结构，不同的造型，不同的装潢对于产品的销售影响是不同的，必须三者有机的组合才能达到最好的效果。

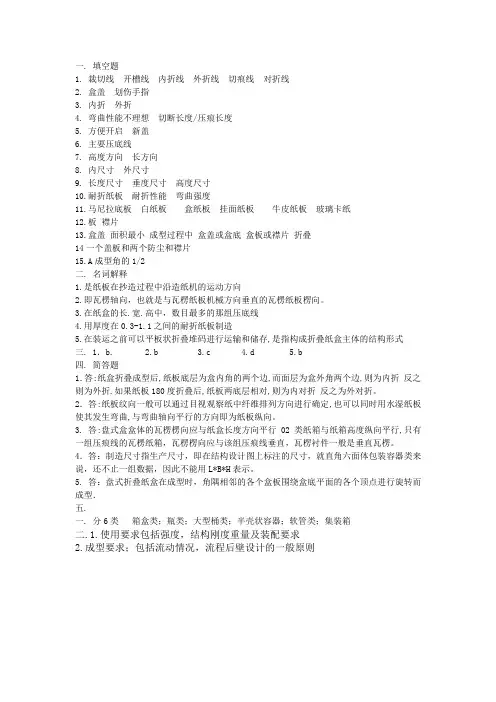

2-3.什么是内折、外折与对折
答：纸盒折叠成型后，纸板底层为盒内角的两个边，而面层为外角的两个边，则为内折，反之为外折；如果纸板180°折叠后，纸板两底层相对，则为内对折，反之为外对折。
2-4.在瓦楞纸箱设计中如何选择楞向
答：盘式盒盒体的瓦楞楞向应与纸盒长度方向平行，02类纸箱与纸箱高度纵向平行；只有一组压痕线的瓦楞纸箱，瓦楞楞向应与该组压痕线垂直，瓦楞衬件一般是垂直瓦楞。
2-5.在折叠纸盒设计中如何选择纸板纹向
答：纸板纹向一般可以通过目视观察纸中纤维排列方向进行确定，也可以同时用水湿纸板使其发生弯曲，与弯曲轴向平行的方向即为纸板纵向。
2-6.纸包装制造尺寸为什么不能用LxBxH表示
答：制造尺寸指生产尺寸，即在结构设计图上标注的尺寸，就直角六面体包装容器类来说，还不止一组数据，因此不能用LxBxH表示。
4-1.为什么粘贴纸盒制造尺寸计算公式与折叠纸盒有所不同
答：粘贴纸盒纸材选用由短纤维草浆制造的非耐折纸板，其耐折性能较差，折叠时极易在压痕处发生断裂，所以其制造尺寸就等于内尺寸，而折叠纸盒利用的耐折纸板，其纸页两面均有足够的长纤维产生以必要的耐折性能和足够的弯曲强度，使其在折叠后不会沿压痕处断裂，故其制造尺寸不等于内尺寸。
6-1.塑料容器的选材原则是什么/
6-2.注射、压制和压铸成型容器的结构设计要素有哪些
6-3.容器壁厚过大和过小有何不利影响
6-4.为提高中空容器的强度和刚度，设计时可采用哪些方法
6-5.为什么说中空容器的肩部形状十分重要怎样设计较为合理
6-6.塑料容器的外形设计需注意哪些与包装生产线相关的问题
6-7.简述造成塑件成型误差的主要因素。
6-8.真空成型容器的壁厚分布有何规律是何原因
7-1.在压制法生产中，为什么随着开模时间的延长，玻璃瓶罐内表面脱模斜度逐渐增大，而外表面脱模斜度逐渐减小
7-2.在异型瓶设计中，为什么拉应力作用区壁厚取大值，压应力作用区壁厚取小值
7-3.螺纹瓶口的种类及特点是什么
7-4.塞形瓶口的设计要求是什么
8-1.说明金属包装容器的基本类型和基本结构特点。
8-2.分析金属三片罐的结构，说明其结构特点。
8-3. 金属三片罐的罐身接缝有哪些类型目前普遍采用的是哪种罐身接缝
8-4.论述金属二片罐的结构特点和分类。与三片罐比较，在结构上主要区别在何处
8-5.论述钢桶的分类以及全开口桶、闭口桶的结构特点。
答：
8-6.论述构成二重卷边结构的要素。
答：（1）内部结构：身钩、盖钩、叠接长度、叠接率
（2）外部结构：卷边厚度、卷边宽度、埋头度
8-7.三重卷边为什么又称七层卷边其结构特点是什么
答：过桶身与桶盖（底）的钩接中心部位画一横线，一个板厚按一层计，从桶盖（底）最内侧到最外侧共有七层，故称七层卷边。
结构特点：密封性好；抗冲击强度强；对工艺要求高
8-8.为了提高钢桶的强度和刚度，在结构上可采取哪些措施
8-9.金属软管具有哪些特点考虑其使用方便，在管嘴和管盖上采用了哪些功能结构答：（1）特点：a.保护性能良好b.表面光洁、易装潢c.生产加工适应性好d.使用方便，有“回吸”现象，保护内装物不被污染e.不同涂料加工，可适应不同内装物f. 质轻、强度大，允许容呈范围广
（2）管嘴：螺纹连接与管盖密封可靠
（3）管盖：钉盖上带有能刺穿封闭型管口的钉装结构，而塞内有锥体，且与管盖一体成型，用以塞封管口。
8-12.铝箔容器具有哪些特点和结构类型
答：（1）特点：a.质轻、表面光洁、可印刷彩色；b.传热性能好，既可高温加热，也可低温冷藏；c．阻隔性能好；d．加工性好；e．开启方便，使用后易回收。
（2）结构类型：皱壁铝箔容器：a.浅盘式铝箔容器b.带盖铝箔容器；光壁铝箔容器；铝箔蒸煮袋。
9-1.螺旋盖、王冠盖、显开痕盖、运动式倾倒盖、排气盖各具有哪些功能适合哪些密封容器答：螺旋盖：裙部内（外）表面开有连续螺纹的圆柱形瓶盖。适合普通密封、真空密封、压力密封。
王冠盖：带有一个21、22或24道波纹的短裙部形似王冠的瓶盖。适合普通密封、真空密封、压力密封。
显开痕盖：开启后会有明显痕迹，主要起防伪作用。适合普通密封、真空密封、压力密封。
运动式倾倒盖：设计有推拉管、倾倒管，拉出后即可倾倒内装物，推回复位还可密封的盖子。适合于普通密封。
排气盖：带有排气内衬的螺旋盖，可排放容器内多余气体使容器保持一定压力。适
合普通密封。
9-3.在显开痕盖中，热感应密封能配塑料瓶吗能配金属盖吗为什么
9-4.瓶口与瓶盖之间的①密封强度越高，密封效果就越好吗为什么②密封面积越大，密封效果就越好吗为什么
答：①一般，作用于内衬上压强越大，密封效果越好；但当压强超过某一限度时，会引起内衬、瓶盖、瓶口或容器的变形及破裂，导致包装密封失效。
②在同压密封下，瓶口密封的接合面积增大，所需操作压力或扭矩就越大；其前提
是不损坏内衬及其表面的情况下。
9-5.对于普通密封，有哪些基本要求
答：（1）内衬材料与内装物具有化学相容性（即不发生化学反应）；
（2）内衬应被准确而均匀地压紧于瓶口密封面上；
（3）螺旋盖应保证至少有一整圈螺纹啮合，以获得足够的密封可靠性；
（4）瓶口密封上应无飞边和尖锐点以免划破内衬，密封宽度要合理；
（5）按内装物与容器的种类合理制定顶隙。
9-6.为什么只有金属盖菜适合于真空密封
答：在真空密封下，普通材料内衬易被吸入瓶口内，而且与普通内衬粘合的塑料盖，由于变形较大，在真空破坏前较难被拧开。另外，在真空包装的蒸汽加工中，渗入塑料盖的水分也将影响到纸板或软木背衬。
《包装结构设计》习题集 第一章绪论 1-1 举例说明包装结构、造型与装潢设计之间的关系。 1-2 用WPO的评奖标准分析一种包装实例并提出改进方案。 第二章结构设计基础 2-1选用厚度≤0.5㎜的白纸板按图2-1制作管式折叠纸盒。 2-2选用厚度为0.5~1㎜的白纸板按图2-5制作盘式折叠纸盒。
2-3什么是内折、外折与对折，分析图2-1盒型中外折、对折与内折组合后的作用是什么？ 2-4在瓦楞纸箱设计中如何选择楞向？ 2-5在折叠纸盒设计中如何选择纸板纹向? 2-6纸包装制造尺寸为什么不能用L×B×H表示。 2-7纸包装结构点在结构设计中的作用是什么？ 2-8在图2-18、图2-20、图2-22中所示包装中，哪些压痕线是作业线？
2-9纸包装结构中，角的作用是什么？ 第三章折叠纸盒结构设计 3-1 按编号法命名图3-13(b)的各部结构。 3-2 设计正五边形连续摇翼窝进式纸盒。 3-3 设计正六边形连续摇翼窝进式纸盒，但盒底改为自锁结构。 3-4 在图3-69结构中，已知： ? =125 ' 1 α? =55 2 α? =90 n γ 求各折叠角。 3-5 将图3-78(a)盒型改成4×2结构并写出详细设计步骤。
3-6 将图3-79盒型改成4×2且b l >的P 型排列结构并写出详细设计步骤。 3-7 将图3-72(a)盒形改成b l >的Q 型排列结构并写出详细设计步骤。 3-8 将图3-83(b)任一间壁板设计到3-84(c)盒型上并写出详细设计步骤。
3-9 设计正六边形环销式组合盒。 3-10 开窗盒盖板位置如何设计，为什么？ 3-11 在图2-1中，内尺寸为50㎜×20㎜×200㎜，纸板计算厚度为0.5㎜，修正系数均为0，求制造尺寸与外尺寸。
一、包装 1.包装的含义 包装，常备单纯地理解为盛装商品的容器，有时也被理解为包装商品的过程。 美国包装学会对于包装的定义：包装是符合产品的需求，依据最佳的成本，便于货物的转送、流通、交易、储存于贩卖而实施的统筹整体系统的准备工作。 日本对包装的定义是：包装便于物品的输送及保管，并维护商品的价值，保持商品的状态而适当的材料或容器对物品所实施的技术及实施的状态。 中国；包装是在为流通过程中保护产品、方便贮存、促进销售，按一定的技术方法而采用的容器、材料和辅助物等总的名称。包装的目的是保护产品、方便贮存、促进销售。 2包装的功能 包装的功能是指，包装所具有的保护装物，使其不致损坏的能力与效率。包装的功能的作用对象并不是单一的，有针对装物，有的则是为了消费者。 a，容装功能。 b，计量功能 c，保护功能。保护功能是包装的基本功能。包装的保护功能主要体现在两个方面；一是保卫功能，保卫功能是指包装必须具有保持装物不受外力的侵犯，并且具有维持与昂装的能力。具体就是说包装具备防震动、防冲击、防折裂、防挤压、防辐射、防盗窃等能力：二是贮存功能，包装具有储存、保质的能力。 d，方便功能。是指包装具有使装物在保护、贮存等方面的便利，从而提高物品的流通效率。 具体表现在五个方面；一是方便运输，二是方便储存，（易堆放，可以减少仓储的费用，提高仓储效率）三是方便销售（适当的销售包装，有利于在橱窗、货架上列和销售）四是方便使用，五是方便处理（包装材料必须符合环保要求，便于使用后的处理） e，促销功能。是指包装具有吸引消费者、促进销售的能力。 f，社会功能。包装系统是生产系统与社会发生联系的重要媒介，反映着当代生产、技术发展水平，以及消费趋势和消费水平。 3包装分类 a按包装的目的分。可分为销售包装和运输包装（工业包装）。销售包装是以销售为主要目的的包装，与装物一起到达消费者手中，具有防护、美化和宣传产品，促进销售的作用。销售包装的容量相对较小，造型精美，在结构上注重使用、方便，设计上追求和强化心理效应；运输包装又称工业包装，使用于工业用品或一些产品在运输时使用的包装。以运输、贮存为主要目的，具有保障产品安全，方便储运装卸，加速交换的作用。运输包装一般容量较大，相对于销售包装更注重包装的强度、防震等功能及实用方面的要求，对于外观装饰设计比较不注重。 b按包装的相对位置分。可分为包装和外包装。包装是指商品的部包装，目的在于保护商品，是为了容物单件分量盛装和满足美化要求所设计的包装。外包装是指容物及其包装的再包装，是贮运、携带或进一步保护商品而设计的包装。 c按包装材料分。包装材料多种多样，总体上可以根据材料的硬度分为软包装和硬包装。软包装是指在充填或取出容物后，容器形状可发生改变的包装，这类用的材料一般是由纸、纤维制品、塑料薄膜或符合材料制成的；硬包装是指充填或取出容物后，包装形状基本不发生变形的包装，这类包装的材料一般是由金属、木材、玻璃、压缩包装、器及硬质塑料等制成，具有较高的强度和硬度。
包装结构设计复习大纲 考试题型:名词解释、填空、判断、选择、简答、计算 第一章包装结构设计总论 1.包装结构及包装结构设计的定义 包装结构指包装设计产品的各个有形部分之间相互联系、相互作用的技术方式。 广义的包装结构包括:(1)材料结构(2)工艺结构(3)容器结构 包装结构设计指从科学原理出发,根据不同包装材料、不同包装容器的成型方式,以及包装容器各部分的不同要求,对包装的内、外构造所进行的设计。 2.包装结构设计的几个重要属性(详见课本p1) 从设计的目的上主要解决科学性、技术性; 从设计的功能上主要体现容装性、保护性、方便性、“环境友好”性; 同时与包装造型与装潢设计共同体现显示性与陈列性 3.包装结构设计与相邻课程之间的关系 包装工程可以简化为由包装设计、包装材料、包装机械与包装工艺四个大的主要子系统组成,而包装结构设计、包装造型设计与包装装潢设计则同就是包装设计这一子系统内更深层次的子系统。 包装设计就是包装工程的核心主导,包装材料、包装机械与包装工艺就是包装工程的基础。包装结构设计与造型设计、装潢设计的关系: (1)三者具有一定关联性(2)三者具有共同的目的性(3)三者具有相辅相成的综合性 4.包装容器的设计原则与要求 1)科学性原则:科学性原则就就是应用先进正确的设计方法,应用恰当合适的结构材料及 加工工艺,使设计标准化、系列化与通用化,符合有关法规,产品适应批量机械化自动生产。 2）可靠性原则:可靠性原则就就是包装结构设计应具有足够的强度、刚度与稳定性,在流通过程中能承受住外界各种因素作用与影响。 3）创新性原则: 4）宜人原则: 5）经济性原则:经济性就是包装结构设计的重要原则,要求合理选择材料、减少原材料成本、降低原材料消耗,要求设计程序合理、提高工作效率、降低成本等。 6）绿色原则 A在提高包装设计的科学、可靠功能时,不能忘记包装设计的经济效果与社会效果。 B在提高包装设计的经济效果时又不能单纯地追求利润价值,而要考虑到包装对人们生活各个环节所带来的影响。 C在考虑设计的美观时,还要考虑到经济性原则,在材料选择方面也要遵循环境友好型原则。 5.包装及包装结构设计的常用方法 设计条件分析·设计构思·确定设计方案·选定包装材料、辅助物料·确定技术要求·包装容器结构强度分析与计算·制作包装样器的模型或试样·容器试验 或者:包装结构设计程序简介: 1)确定设计条件2)设计定位3)确定设计方案 4)试验分析与试销检验5)设计方案鉴定与验收 6.包装容器的典型设计计算

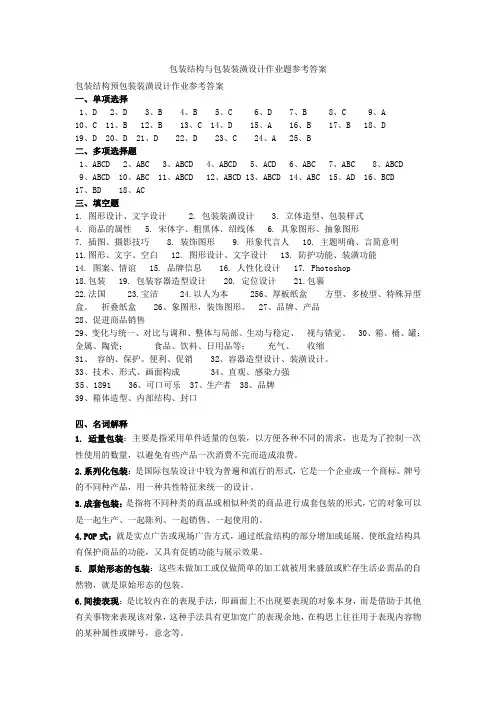

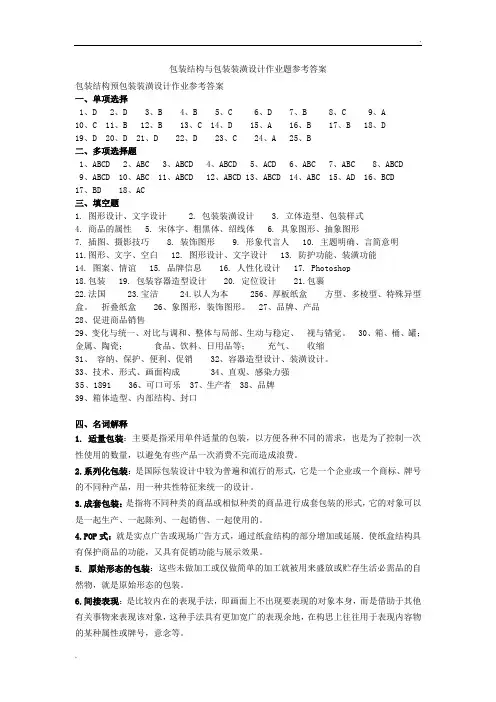

包装结构与包装装潢设计作业题参考答案 包装结构预包装装潢设计作业参考答案 一、单项选择 1、D 2、D 3、B 4、B 5、C 6、D 7、B 8、C 9、A 10、C 11、B 12、B 13、C 14、D 15、A 16、B 17、B 18、D 19、D 20、D 21、D 22、D 23、C 24、A 25、B 二、多项选择题 1、ABCD 2、ABC 3、ABCD 4、ABCD 5、ACD 6、ABC 7、ABC 8、ABCD 9、ABCD 10、ABC 11、ABCD 12、ABCD 13、ABCD 14、ABC 15、AD 16、BCD 17、BD 18、AC 三、填空题 1. 图形设计、文字设计 2. 包装装潢设计 3. 立体造型、包装样式 4. 商品的属性 5. 宋体字、粗黑体、绍线体 6. 具象图形、抽象图形 7. 插图、摄影技巧8. 装饰图形9. 形象代言人10. 主题明确、言简意明 11.图形、文字、空白12. 图形设计、文字设计13. 防护功能、装潢功能 14. 图案、情谊15. 品牌信息16. 人性化设计17. Photoshop 18.包装19. 包装容器造型设计20. 定位设计21.包裹 22.法国23.宝洁24.以人为本256、厚板纸盒方型、多棱型、特殊异型盒。折叠纸盒26、象图形，装饰图形。27、品牌、产品 28、促进商品销售 29、变化与统一、对比与调和、整体与局部、生动与稳定、视与错觉。30、箱、桶、罐；金属、陶瓷；食品、饮料、日用品等；充气、收缩 31、容纳、保护、便利、促销32、容器造型设计、装潢设计。 33、技术、形式、画面构成34、直观、感染力强 35、189136、可口可乐37、生产者38、品牌 39、箱体造型、内部结构、封口 四、名词解释 1. 适量包装：主要是指采用单件适量的包装，以方便各种不同的需求，也是为了控制一次性使用的数量，以避免有些产品一次消费不完而造成浪费。 2.系列化包装：是国际包装设计中较为普遍和流行的形式，它是一个企业或一个商标、牌号的不同种产品，用一种共性特征来统一的设计。 3.成套包装：是指将不同种类的商品或相似种类的商品进行成套包装的形式，它的对象可以是一起生产、一起陈列、一起销售、一起使用的。 式：就是实点广告或现场广告方式，通过纸盒结构的部分增加或延展．使纸盒结构具有保护商品的功能，又具有促销功能与展示效果。 5. 原始形态的包装：这些未做加工或仅做简单的加工就被用来盛放或贮存生活必需品的自然物，就是原始形态的包装。 6.间接表现：是比较内在的表现手法，即画面上不出现要表现的对象本身，而是借助于其他有关事物来表现该对象，这种手法具有更加宽广的表现余地，在构思上往往用于表现内容物的某种属性或牌号，意念等。
