包装结构设计重点
（一）、包装结构设计：是指从科学原理出发，根据不同包装材料、不同包装容器的成型方式，以及包装容器各部分的不同要求，对包装的内、外构造所进行的设计从设计的目的上主要解决科学性与技术性；从设计的功能上主要体现容装性、保护性、方便性和“环境要好”性，同时与包装造型和装潢设计共同体现显示性与陈列性。
（1)科学性
（2)技术性
（3)容装性
（4)保护性
（5)方便性
（6)“环境友好性”
（7)显示性
（8)陈列性
A.包装结构设计的地位:包装工程可以简化为由包装设计、包装材料、包装机械和包装工艺四个大的主要子系统组成，而包装结构设计、包装造型设计和包装装潢设计则同是包装设计这一子系统内更深层次的子系统。
B包装设计与材料、机械和工艺的关系
包装设计是包装工程的核心主导，包装材料、包装机械和包装工艺是包装工程的基础。
C包装结构设计与造型设计、装潢设计的关系
（1）三者具有一定关联性
（2）三者具有共同的目的性
（3）三者具有相辅相成的综合性
当软边裁切线用于盒盖插入襟片边缘时，其主要作用是防止消费者开启纸盒时被锋利的纸板直线裁切边缘划伤手指或者其装饰作用。
折叠压痕线在包装结构中所起的作用：平页纸板承压力较小，一旦压痕并进行适当折叠后，承压力很大。
1’提手：如果提手窗直接开在盒面上，则不完全开口提手课起到防尘作用。
U型提手较之P、N型提手，不宜划伤消费者手掌，因为与之接触部位，前者是圆滑的折叠线，后者是锋利的纸板裁切边缘。
如图P14 2-12 所示两种便携式提手折叠纸盒，提手成对设计，一为U型提手，一为N型或P型提手，这样可以取长补短，既保护了消费者手掌，又避免灰尘从中缝进入盒内。图2-12（b)的扇形阴锁可以使提手锁盒后，在堆码运输状态下呈平板状，在展示与提携状态下呈直立状。.
纸板纹向指纸板纵向即机械方向（M D)，他就是纸板在抄造过程中沿造纸机的运动方向，与之垂直的是直板横向（C D).
2‘压痕线：所谓主要压痕线，就是在折叠纸盒的长、宽、高中，数目最多的那组压痕线。具体地说，对于管式折叠纸盒，纸盒纹向应垂直于纸盒高度方向。
3’纸包装主要尺寸
①长度尺寸
②宽度尺寸
③高度尺寸
4‘盒（箱)坯尺寸
1st×2st尺寸
5’尺寸标注
尺寸标注只应从两个方向进行，即图纸的水平方向和图纸顺时针旋转90度的第一垂直方向。角：
（1）A成型角在包装立体上，盖面或底面上以旋转点为顶点的造型角角度为A成型角，用α表示。
（2）A成型外角A成型角与圆周角之差为A成型外角，用α’表示，即
α’=360o-α式中α’——A为成型外角α——成型内角。
7‘设计尺寸
（1）内尺寸（Xi）
内尺寸指纸包装的容积尺寸。
对于长方体纸包装容器，可用Li×Bi×Hi( / hi)表示。
（2）外尺寸（Xo）
外尺寸指纸包装的体积尺寸。
对于长方体纸包装容器，用L0×B0×H0（/ h0）表示。
（3）制造尺寸（X）
制造尺寸指生产尺寸，即在结构设计图上标注的尺寸
制造尺寸不限于长、宽、高，且长、宽、高尺寸不止一
组，所以不能用L×B×H表示。
8’标注原则：
在平面结构图上，只应从两个方向标注，即图纸的水平方向和图纸顺时针旋转90度d第一垂直方向
（二）包装结构设计基础
旋转角：旋转成型体在纸包装由平面纸板向立体盒（箱）型的过程中，相邻侧面与端面的顶边（或底边）以旋转点为顶点而旋转的角度称旋转角，用β表示。
旋转角公式：β=360o-（α+∑?n)式中β——旋转角α——A成型角?n——B成型角。角：相对于其他材料成型的包装容器，点、线、面等要素所共有的角是旋转成型体类的纸包装成型的关键。
a. A成型角：盖面或底面上以旋转点为顶点的角。
b. A成型外角：A成型角与圆周角之差为A成型外角，
即α?= 360°－α（2-1）
α?——A成型外角（度）；α——A成型角（度）。
c. B成型角：在侧面与端面上以旋转点为顶点的角度为B成型角，用γn表示。
（三）、折叠纸盒：它是用厚度在0.3～1.1mm之间的耐折纸板或者B、E、F、G、N等小瓦楞或细瓦楞纸板制造，在装填内装物之前可以平板状折叠堆码进行运输和储存的小包装容器。
当选用耐折纸板时，小于0.3mm的纸板制造的折叠纸盒难以满足刚度要求，而大于1.1mm的纸板在一般折叠纸盒加工设备上难以获得满意的压痕。
定义:折叠纸盒通常是把较薄的纸板经过裁切和压痕后，通过折叠组合的方式成型的纸盒。折叠纸盒包装设计的“三三”原则
1.整体设计三原则：
①整体设计应满足消费者在决定购买时首先观察纸盒包装的主要装潢面的习惯；主要装潢面面对消费者以给予最强视觉冲击力的习惯。
②在观察或取出内装物时由前向后开启盒盖的习惯。
③整体设计应满足大多数消费者用右手开启盒盖的习惯。
(1、首先观察主要装潢面的习惯
2、由前向后开启盒盖的习惯
3、右手开启盒盖的习惯)
2.结构设计三原则
①折叠纸板接头应连接在后板上，在特殊情况下可连接在能与后板粘合的端板上。
②纸盒盖板应连接在后板上。
③纸盒主要底板一般应连接在前板上。
(1、襟片连接在后板
2、盖板连接在后板
3、主要底板连接在前板
)
3.装潢设计三原则
①纸盒包装的主要装潢面应设计在纸盒前板（管式盒)或盖板（盘式盒)上，说明文字及次要图案设计在端板或后板上。
②整体图形以盖板为上，底板为下，开启位置在上端。
③当纸盒包装需水平展示时，装潢面应考虑消费者用右手开启的习惯，整体图形以左端为上，右端为下，但开启位置在右端。
管式折叠纸盒的旋转性：管式折叠纸盒盒体这种连续旋转成型的特征为管式折叠纸盒的旋转性。
(1、主要装潢面设计在前板（管式）或盖板（盘式）
2、直立展示，整体图形盖板上，底板下,开启在上端
3、水平展示，整体图形左端上，右端下,开启在右端)
1‘管式折叠纸盒的定义
①从造型上定义：指盒盖所位于的盒面在诸个盒面中，面积最小，即B＜L＜H的折叠纸盒。
②从结构上定义：指在纸盒成型过程中，盒体通过1个接头接合（钉合、粘合或锁合），盒盖与盒底都需要有盒板或襟片通过折叠组装、锁、粘等方式固定或封盒的纸盒。
2’管式折叠纸盒的旋转性
管式折叠纸盒盒体这种连续旋转成型的特性为管式折叠纸盒的旋转性。
作业线设计原则：
设计应遵从以下两个原则①内衬“S”形原则。从LB剖面图看，内衬呈“S”形结构可以减少作业线；②接头指向原则，接头所指向方向应为作业线之一，这样可以优化生产过程。3. 管式折叠纸盒的盒盖结构
盒盖是商品内装物进出的门户，其结构必须便于内装物的装填且装入后不易自开，从而起到保护作用，而在使用中又便于消费者开启。
A插入式：这种盒盖由三部分组成，一个盖板和两个防尘襟片。B锁口式 C插锁式D正掀封口式E粘合封口式：有两种粘合方式，1为双条涂胶2为单条涂胶。
这种盒盖的封口性能较好，开启方便，适合高速全自动包装机。F显开痕盖：显开痕盖即盒盖开启后不能恢复原状且留下明显痕迹，以引起经销人员和消费者警惕。G摇盖式
E连续摇翼窝进式(1)正n 棱柱（2）盒型的曲线变形
（H花型锁：又称连续摇翼窝进式。花型装饰性极强，可用于礼品包装，缺点是组装稍显麻烦。
4‘管式折叠纸盒一般的设计原则是既要保证强度，又要力求成型简单。
自锁底：这种结构比较适合自动化生产和包装）。
管式折叠纸盒，盒底结构尤为重要。一般的设计原则是既要保证强度，又要力求成型简单。插入盖、锁口盖、插锁盖、正揿封口盖、粘合封口盖、显开痕盖也可作盒底使用，但连续摇翼窝进式盒盖用作盒底时，结构虽然简单但限制条件增多。
5’平分角设计
对于一部分折叠纸盒，平分角是一种独特的设计技巧或必不可少的结构分析方法。1．平分角
（1）平分角概念
平分角指折叠纸盒盒坯上的一个平面角，被其角平分线分割为相等的两个角；或者一个规则平面几何形，被其中一个角的角平分线分割为全等的两部分。在多数情况下，这一角平分线通常作为对折线，以便在成型过程中或满足其他功能的要求时，沿这条角平分线对折后，其左右两个部分（两个半角或全等的两部分）能够重合。
（2）等腰三角形的平分角
在折叠纸盒的结构设计中，常用到等腰三角形，其顶角平分线判定原则为：等腰三角形底边的垂直平分线等于顶角的角平分线，也就是等腰三角形底边上过顶角的垂线等于顶角的角平分线
2．管式折叠纸盒的平分角设计
当折叠纸盒体板为非直角形的异型盒如六边形、八边形（等边或不等边）以及其他变形，如果其非直角角隅在不切断的情况下折叠成型，就需要借助平分角进行。
一、盘式折叠纸盒的定义与特性
1．盘式折叠纸盒的定义
(1)从造型上定义
盘式折叠纸盒从造型上定义为盒盖位于最大盒面上的折叠纸盒，也就是说高度相对较小。这类盒的盒底负载面大，开启后观察内装物的可视面积也大，有利于消费者挑选和购买。(2)从结构上定义
从结构上看，盘式折叠纸盒是由一页纸板以盒底为中心，四周纸板呈一定角度折叠成主要盒型，角隅处通过锁、粘或其他方法封闭；
如果需要，这种盒型的一个体板可以延伸组成盒盖。与管式折叠纸盒所不同，这种盒型在盒底几乎无结构变化，主要的结构变化在盒体位置。
2.盘式折叠纸盒的旋转性
盘式折叠纸盒盒底相邻两边所构成的角度为A成型角(α)；体板交线与盒体边线所构成的角度为B成型角(γn)；在平面展开图上相邻图两体板（侧板和端板）所构成的角度为旋转角（β）。
二、盘式折叠纸盒的成型方式
1．组装成型
组装盒直接折叠成型，可辅以锁合或粘合。
组装方式有:a.盒端对折组装；b.非粘合式蹼角与盒端对折组装，侧板与侧内板粘合。
2．锁合成型
按锁口位置的不同，盘式折叠纸盒有下列几种锁合方式：
（1）侧板与端板锁合(a所示)；
（2）端板与侧板锁合襟片锁合(b所示)；
（3）锁合襟片与锁合襟片（侧板襟片）锁合
（4）盖板锁合(d所示)
（5）底板与端襟片锁合(e所示)
（6）盖插入襟片与前板锁合
3．粘合成型
a.蹼角粘合
b.襟片粘合
c.内外板粘合
⑧盘式自动折叠纸盒
(1)毕尔斯折叠纸盒
(2)布莱特伍兹折叠纸盒
(3)前后自动折叠纸盒
一、非管非盘式折叠纸盒
纸盒主体结构沿某条裁切线的左右两端纸板相对水平运动一定距离且在一定位置上相互交错折叠，这就是对移成型。
纸盒主体结构上部沿中间裁切线的左右两端纸板相对水平运动距离B而拉动纸盒成型。
⑧、折叠纸盒的功能型结构
1.异形
2.间壁
3.组合
4.多件集合
5.提手
6.开窗
7.展示
8.方便结构
9.易开结构：
易开启纸盒的设计要点：①对保护性功能的影响应有限度；②应适合机械化自动化生产；③不影响纸盒表面尤其是图案的整体美观；④开启后不应留有明显痕迹，以免以免印象不佳；
⑤开启方便，简单。
10.倒出口结构：采用倒出口结构的纸盒一般可用于包装流动性能好并需多次取用的液体、粉末、颗粒状内装物。
（四）粘贴纸盒：常用厚度范围为1～1.3mm。
管式粘贴纸盒特点：①主要用手工粘贴；②纸（布）固定盒体四角，为防止盒体表面露出包角痕迹，勿用订合方式固定；③手工裁料，尺寸精度高。
（五）、瓦楞纸箱结构设计
A’瓦楞纸板结构
1‘原料品种/定量/纸板层数/楞形表示法
例如：，WK-250.SCP-125.K-250CF 表示外面纸为定量250g/㎡的漂白牛皮箱纸板，内面纸为定量250g/㎡的半化学浆高强瓦楞原纸的C楞双面单瓦楞纸板。上式也可以采用简写：WK250/SCP125/K250CF。
2’原纸定量/瓦楞层数/楞形表示法
例如：293/240-151/1C表示外面纸、内面纸、瓦楞芯纸定量分别为293，240，151g/㎡的C楞瓦楞纸板。
3‘纸板号代表示法
瓦楞纸箱箱坯结构
1、瓦楞纸箱箱坯结构名称
箱坯结构及名称如图所示。
2、切断
①纵切线：与机械方向平行的切断线
②横切线：与机械方向垂直的切断线
3、压痕
①横压线：与瓦楞楞向垂直的压痕线
②纵压线：与瓦楞楞向平行的压痕线
4、开槽
开槽指在瓦楞纸板上切出便于摇盖折叠的缺口，其宽度一般为纸板计算厚度再加1mm （也可考虑为纸板计算厚度的2倍）。
5、制造商接头
制造商接头接合方式有以下三种形式
（1）胶带粘合（TJ）
（2）黏合剂粘合（GJ）
（3）金属钉结合（SJ）
6、箱面（板）
对于长方体纸箱，其中4个垂直箱面分类为：
a.端面：瓦楞纸箱的BH面
b.侧面：瓦楞纸箱的LH面
在箱坯状态下，端面和侧面称为端板和侧板
7、摇盖
02类纸箱一般带有摇盖，分类如下：
a.内摇盖：与端板连接的摇盖
b.外摇盖：与侧板连接的摇盖
c.上摇盖：组成箱盖的摇盖
d.下摇盖：组成箱底的摇盖
8、楞向
B’理想尺寸比例的单项决定因素
（1）纸板用量
同一容量，纸板用量越少，尺寸比例越理想
（2）抗压强度
A.RL对抗压强度的影响
B. RH对抗压强度的影响
（3）堆码状态
A.RL对堆码状态的影响：
有两类堆码形式，一类是平齐堆码（重叠堆码），一类是交错堆码。
B. RH对堆码状态的影响
4）美学因素
当代造型美学常用比例有：
A.黄金分割比例
B.整数比例
C.直角比例
C’瓦楞纸箱尺寸设计
1．内尺寸
（1）内尺寸确定因素
a.内装物最大外尺寸；
b.内装物排列方式；
c.内装物公差系数；
d.内装物隔衬与缓冲件的相关尺寸。
影响瓦楞纸箱强度的因素
D’影响瓦楞纸箱强度的因素有基本因素和可变因素
基本因素包括：
①原纸强度②瓦楞楞型
③瓦楞纸板种类④瓦楞纸板含水率
⑤流通领域中外界环境的影响
可变因素包括：
①箱型与箱形（尺寸比例）
②印刷面积与开孔位置
③瓦楞纸箱制造技术
④制箱设备缺陷
⑤质量管理。
E’瓦楞纸箱选择纸板有两种途径，其一根据瓦楞纸箱尺寸和内装物重量，通过查表选取一定技术指标要求的瓦楞纸板，其二根据抗压强度或堆码要求，通过沃福公式或马基公式计算一定边压强度的瓦楞纸板。
①.封箱规定了四种封箱方式：1.粘合剂封箱2.胶带封箱3.联锁封箱4.U形订封箱
包卷式纸箱：0201纸箱一般用轮转式设备生产，而包卷式纸箱是模切生产。
N型包卷式纸箱：解决了大批量生产和小批量销售的矛盾。
分离式纸箱：分离式纸箱在流通过程中可以一分为二或更多个，主要解决大批量生产和小批量销售的矛盾。结构可分为两类1.传统分离箱2.改进型分离式纸箱
②.三角柱形纸箱：它是箱体与角衬一页成型，瓦楞纸箱的四个角隅形成三角柱或直角柱结构，对纸箱角隅进行补强。
大型纸箱：1.摇盖箱2.套盒箱
理想尺寸比例与最佳尺寸比例：这就是说，0201箱型只考虑纸板用量的情况下，理想比例为2:1:2。
抗压强度：瓦楞纸箱在垂直受压时沿箱面发生程度不同的凸起，距中心越近，凸起越大；距箱角越近，凸起越小。同时，沿箱面水平线发生程度不同的变形，箱角处刚度最大，变形最小，所以抗压强度最大；距箱角越远，变形越大，抗压强度越低。由于纸箱侧面中心凸起最大，所以在L/2处抗压强度最低。
③.堆码状态：一类是平齐堆码，一类是交错堆码。
④.最佳尺寸比例：0201型箱的最佳尺寸比例应为1:5:1:1.。
⑤.内尺寸
1.内尺寸确定因素：①内装物最大外尺寸；②内装物排列方式；③内装物公差系数；④内装物隔衬与缓冲件的相关尺寸。
2.内装物公差系数如下取值：中包装盒：±（1～2）mm件；针棉织品：±3mm/12件；硬质
刚性品：+(1～2mm)/件。
影响瓦楞纸箱强度的因素：一类是无法避免的基本因素，另一类是在设计与制造瓦楞纸箱过程中人为影响的可变因素。
抗压强度：正确评价瓦楞纸箱的抗压强度，要包括以下几个方面：①最大负荷（越大越好）；
②变形量（越小越好）；③测试值偏差（越小越好）。
1.凯利卡特公式：P=Px（4aXz /Z) ZJ
2.马丁荷尔特公式：P=10.2Lo+21.0Bo-307Ho+a（CLT-O)+b
3.马基公式：P=2.028×10 Pm（DxDy）Z
（六)、塑料包装容器类型
1.箱式包装容器
2.盘式包装容器
3.筒式、罐式、杯式、盒式、浅盘式销售包装
4.中空容器
5.大型包装桶
6.软管
7.发泡成型制品
⑥.塑料包装容器的成型方法：
(1)注射成型
(2)模压成型
(3)吹塑成型：①注射吹塑②挤出吹塑③拉伸吹塑
(4)热成型
(5)旋转成型
⑦.塑料包装容器材料选用原则
1.包装、贮存、运输中的环境条件和作业要求
2.包装内装物对材料的形态要求
3.卫生法则
4.印刷适应性
⑧对包装容器性能的检测项目包括有：①尺寸分析；②力的测量；③强度或脆性的测量；④封盖扭矩的测量；⑤外观质量与清洁度的检验；⑥密封性能测定；⑦稳定性测试。
容器壁厚：容器的最小厚度应满足：足够的刚度和强度，能耐受脱模机构引起的振动冲击，能承受装配时的紧固力。
⑨.圆角：塑料容器的内外表面转角处，除了使用上特殊需要或在分型面、型芯与型腔配合处外，都应圆角过渡。因为：①两面相交或三面相交处的圆角可分散应力，减少变形；②圆角有利于克服尖角时由于壁厚不均而造成厚壁处缩孔等缺陷；③圆角可大大改善塑料的充模特性，料流易于流动且充满型腔，使制品完整；④容器圆角使得模具型腔对应部位也呈圆角，增加了模具的坚固性，使模具在淬火或使用时不致因应力集中而开裂。
螺纹：塑料容器上的螺纹可直接模塑成型，也可模塑后经过加工而成。模塑螺纹的精度低于GB3级，螺纹外径不小于2mm，螺纹长度一般不大于螺纹直径的1.5倍。
吹塑比：就是中空容器最大外形尺寸与型坯最大尺寸之比。
延伸比：在延伸吹塑工艺中，中空容器的长度与型坯长度之比。
瓶身：薄壁容器最易发生瓶体凹陷，为提高刚度，一般常在瓶身设计装饰性花纹或波纹，或者圆形沟槽、锯齿纹、手指型、刚性棱边等。即增加瓶型的美感，又符合人类工效学原理。（八）、金属包装容器的原材料：金属包装容器的原材料主要是金属薄板，如薄钢板、镀锡
薄钢板、镀锌薄钢板、不锈钢钢板、镀铬薄钢板、薄铝板、铝合金薄板等，其次还要使用焊料、漆料、涂料等辅助材料。
⑩.金属灌各部结构名称：灌盖罐身罐体开罐钥匙膨胀圈环圈刻痕拉环铆钉
膨胀圈的作用可概括为以下三点：①能避免罐身因温度变化而引起的永久变形，提高灌盖的机械强度；②可使灌的卷边结构免遭破坏，保护封口结构的密封性能；③便于识别变质食品。罐头食品的腐败变质，即使罐内产生少量气体，也会引起内压的变化，在外形上极易表现出来。
罐身接缝：1.锁边接缝2.搭接接缝
课本图形重点
P7页图2-1管式折叠纸盒结构设计图。

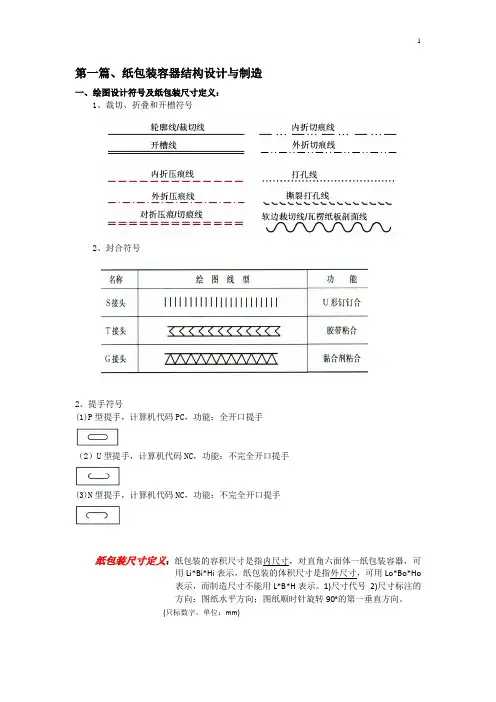

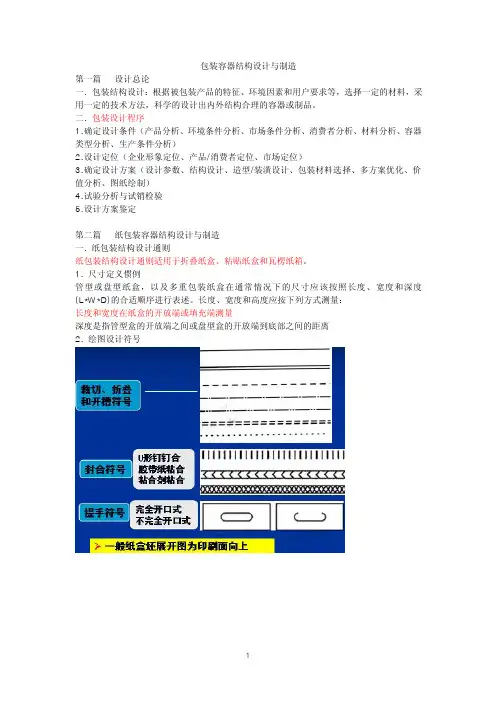

P8页裁切、开槽与折叠的绘图符号与计算机代码。
P11页双壁蹼角盘式折叠纸盒结构设计图。
P13页拉链刀的类型。
P14页盘式提手折叠纸盒。
P111页瓦楞纸箱箱坯结构名称。
例题：P99页例题3-8 P100页例题3-9 P129页例题5-1 P139页例题5-2 P142页例题5-3 P147页例题5-5。
例3-8 在图2-1所示管式折叠纸盒结构中，其外尺寸为50㎜×20㎜×200㎜，修正系数为0，求制造尺寸与内尺寸。
解：(1)将体板从左至右（由内向外）编号
因为体板①⑧为复“L”形，所以B1=B0-(n1-1/2)t-k
=20-(3-1/2) ×0.5=18.8(mm)
B8=B0-(n1-1/2)t-k
=20- (2-1/2) ×0.5=19.3(mm)
(2)因为体板②③④⑦为复“U”形，所以
L2=L0-(n1-1)t-k
=50-(5-1) ×0.5=48(mm)
L5=L0-(n1-1)t-k
=50-(3-1) ×0.5=49(mm)
B6=B0-(n1-1)t-k
=20-(2-1) ×0.5=19.5(mm)
L7=L0-(n1-1)t-k
=50-(2-1) ×0.5=49.5(mm)
(3)因为体板③④构成双“L”形，所以
B3=B0-n1t-k
=20-3×0.5=18.5(mm)
B4=B0-n1t-k
=20-2×0.5=19(mm)
D=（m+1)t
=(0+1) ×0.5=0.5(mm)
(4)高度方向上
H5=H0-（n1-1）t-k
=200-（2-1）×0.5=199.5(mm)
H7=Hi=H0-n1t-k’
=200-4 ×0.5=198(mm)
(内尺寸计算公式）
H8=H0-（n1-1）t-k
=200-（4-1）×0.5=198.5(mm)
(5)长、宽内尺寸
Li=L0-n1t-k’
=50-5 ×0.5=47.5(mm)
Bi=B0-n1t-k’
=20-3×0.5=18.5(mm)
故内尺寸为47.5mm×18.5mm×198mm
例3-9 盘式折叠纸盒结构如图所示，其内尺寸为225㎜×155㎜×40㎜，修正系数为0，求制造尺寸与外尺寸。
解：(1)LH截面上，
盒板①②③为复“U”形结构，所以
L1=Li+(n2-1)t+k
=225+(8-1) ×1=232(mm)(由内尺寸计算制造尺寸）
L2=Li+(n2-1)t+k
=225+(4-1) ×1=228(mm)
L3=Li=225(mm)(内尺寸）
L0=Li+n2t+K
=225+ 8×1=233(mm)(由内尺寸计算外尺寸）
(2)盒板④⑤为双“L”形结构，所以
H4=Hi+t+k=40+1 ×1=41(mm)
H5=40(mm)
H0=40+2=42(mm)
D1=（m+1)t=(2+1) ×1=3(mm)
(3)BH截面上，盒板①为复“U”形，所以
B1=Bi+(n2-1)t+k=155+(4-1) ×1=158(mm)
B4=Bi+(n2-1)t+k=155+(2-1) ×1=156(mm)
B5=Bi=155(mm)
B0=Bi+n2t+K
=155+ 4×1=159(mm)
(由内尺寸计算外尺寸）
D=(0+1) ×1=1(mm)
所以纸盒制造尺寸为233mm×159mm×42mm
例题.计算内尺寸
某化妆品选用0201型瓦楞纸箱作为外包装，内装中包装24盒，中包装外尺寸为190mmx140mmx120mm，排列方式为4bx2lx3h，选用AB楞纸板，求瓦楞纸箱的内尺寸。（公差系数取d取1mm，T取0，内尺寸修正系数可查表5-7，P139）
解：查表5-7，取kL=5，kB=5，kH=4，d=1（题意）
代入公式
Li=140X4+(4-1) X1+5=568mm
Bi=190X2+(2-1) X1+5=386mm
Hi=120X3+(3-1) X1+4=366mm
例题.计算制造尺寸
某化妆品选用0201型瓦楞纸箱作为外包装，选用AB楞纸板，已知内尺寸：Li=568mm，Bi=386mm，Hi=366mm，求瓦楞纸箱的制造尺寸。】
解：查附表，取kL1=9，kL2=9，B1=9，kB2=6，kH=16，Xf=6
L1=Li+ kL1=568+9=577
L2=Li+ kL2=568+9=577
B1=Bi+ kB1=386+9=395
B2=Bi+ kB2=386+6=392
H=Hi+ kH=366+16=382
F=(B1+ Xf)/2=(395+6)/2=200.5
J=45
例题.计算外尺寸
某化妆品选用0201型瓦楞纸箱作为外包装，选用C楞纸板，已知纸箱最大制造尺寸：Lmax=572mm，Bmax=390mm，Hmax=374mm，求瓦楞纸箱的外尺寸。
解：查附表，取k=5
L0=Lmax+K=572+5=577(mm)
B0=Bmax+K=390+5=395(mm)
H0=Hmax+K=374+5=379(mm)
折叠纸盒的特点;
优点
a.成本低，强度较好，具有良好的展示效果，适宜大中批量的生产。
b.与粘贴纸盒和塑料盒相比，占用空间小，运输、仓储等流通成本低廉。
c.在包装机械上的生产效率高，可以实现自动张盒、装填、折盖、封口、集装、堆码等。
2. 缺点
a.强度较粘贴纸盒及塑料盒等多种刚性容器低。
b.外观质地不够高雅，不宜作贵重礼品的包装
一、排版设计
为什么要进行排版设计？
为了降低成本，就要考虑尽可能提高原料纸板利用率。要想办法利用同样面积的纸板生产尽可能多的合格纸盒，这一问题并不等同于在模切版上排布尽可能多的盒坯，因为纸板的纹向限定了盒坯的摆放方向，所以只能考虑在同一方向上进行盒坯之间的拼接。
影响排版设计的因素：
盒坯在模切版上的排列方式要受到纸盒尺寸、盒坯的轮廓形状等多个因素的影响。
为什么要进行搭桥？
搭桥是为了在进行模切后到“除废”前的一段时间内，切好的纸盒不会从纸板中脱落下来，而“除废”时，纸盒与废弃物又易于分离，因此搭桥的部分不能太大、太多，否则就失去了搭桥的意义了。可以说，搭桥的好坏直接决定了模切工艺能否顺利进行。
三、模切工艺对模切版设计的影响
在决定纸盒的拼接方式以后，还要考虑盒坯与盒坯之间是否需要留有空隙，即两个相邻的边是拼接在一起还是分开，从刀具摆放工艺上来看，就是是否采用共刀的拼法。
什么情况下进行共刀？
只有当两个盒坯的相邻边都是由直线组成的时候才有可能采用共刀的拼法，如前面所讲的锁底式纸盒；而有曲线组成的边在大多数情况下都不能采用共刀的拼法
影响纸盒质量的主要因素
1)结构设计；
(2)原材料；
(3)印刷；
(4)模切。
《包装结构设计》习题集 第一章绪论 1-1 举例说明包装结构、造型与装潢设计之间的关系。 1-2 用WPO的评奖标准分析一种包装实例并提出改进方案。 第二章结构设计基础 2-1选用厚度≤0.5㎜的白纸板按图2-1制作管式折叠纸盒。 2-2选用厚度为0.5~1㎜的白纸板按图2-5制作盘式折叠纸盒。
2-3什么是内折、外折与对折，分析图2-1盒型中外折、对折与内折组合后的作用是什么？ 2-4在瓦楞纸箱设计中如何选择楞向？ 2-5在折叠纸盒设计中如何选择纸板纹向? 2-6纸包装制造尺寸为什么不能用L×B×H表示。 2-7纸包装结构点在结构设计中的作用是什么？ 2-8在图2-18、图2-20、图2-22中所示包装中，哪些压痕线是作业线？
2-9纸包装结构中，角的作用是什么？ 第三章折叠纸盒结构设计 3-1 按编号法命名图3-13(b)的各部结构。 3-2 设计正五边形连续摇翼窝进式纸盒。 3-3 设计正六边形连续摇翼窝进式纸盒，但盒底改为自锁结构。 3-4 在图3-69结构中，已知： ? =125 ' 1 α? =55 2 α? =90 n γ 求各折叠角。 3-5 将图3-78(a)盒型改成4×2结构并写出详细设计步骤。
3-6 将图3-79盒型改成4×2且b l >的P 型排列结构并写出详细设计步骤。 3-7 将图3-72(a)盒形改成b l >的Q 型排列结构并写出详细设计步骤。 3-8 将图3-83(b)任一间壁板设计到3-84(c)盒型上并写出详细设计步骤。
3-9 设计正六边形环销式组合盒。 3-10 开窗盒盖板位置如何设计，为什么？ 3-11 在图2-1中，内尺寸为50㎜×20㎜×200㎜，纸板计算厚度为0.5㎜，修正系数均为0，求制造尺寸与外尺寸。
一、包装 1.包装的含义 包装，常备单纯地理解为盛装商品的容器，有时也被理解为包装商品的过程。 美国包装学会对于包装的定义：包装是符合产品的需求，依据最佳的成本，便于货物的转送、流通、交易、储存于贩卖而实施的统筹整体系统的准备工作。 日本对包装的定义是：包装便于物品的输送及保管，并维护商品的价值，保持商品的状态而适当的材料或容器对物品所实施的技术及实施的状态。 中国；包装是在为流通过程中保护产品、方便贮存、促进销售，按一定的技术方法而采用的容器、材料和辅助物等总的名称。包装的目的是保护产品、方便贮存、促进销售。 2包装的功能 包装的功能是指，包装所具有的保护装物，使其不致损坏的能力与效率。包装的功能的作用对象并不是单一的，有针对装物，有的则是为了消费者。 a，容装功能。 b，计量功能 c，保护功能。保护功能是包装的基本功能。包装的保护功能主要体现在两个方面；一是保卫功能，保卫功能是指包装必须具有保持装物不受外力的侵犯，并且具有维持与昂装的能力。具体就是说包装具备防震动、防冲击、防折裂、防挤压、防辐射、防盗窃等能力：二是贮存功能，包装具有储存、保质的能力。 d，方便功能。是指包装具有使装物在保护、贮存等方面的便利，从而提高物品的流通效率。 具体表现在五个方面；一是方便运输，二是方便储存，（易堆放，可以减少仓储的费用，提高仓储效率）三是方便销售（适当的销售包装，有利于在橱窗、货架上列和销售）四是方便使用，五是方便处理（包装材料必须符合环保要求，便于使用后的处理） e，促销功能。是指包装具有吸引消费者、促进销售的能力。 f，社会功能。包装系统是生产系统与社会发生联系的重要媒介，反映着当代生产、技术发展水平，以及消费趋势和消费水平。 3包装分类 a按包装的目的分。可分为销售包装和运输包装（工业包装）。销售包装是以销售为主要目的的包装，与装物一起到达消费者手中，具有防护、美化和宣传产品，促进销售的作用。销售包装的容量相对较小，造型精美，在结构上注重使用、方便，设计上追求和强化心理效应；运输包装又称工业包装，使用于工业用品或一些产品在运输时使用的包装。以运输、贮存为主要目的，具有保障产品安全，方便储运装卸，加速交换的作用。运输包装一般容量较大，相对于销售包装更注重包装的强度、防震等功能及实用方面的要求，对于外观装饰设计比较不注重。 b按包装的相对位置分。可分为包装和外包装。包装是指商品的部包装，目的在于保护商品，是为了容物单件分量盛装和满足美化要求所设计的包装。外包装是指容物及其包装的再包装，是贮运、携带或进一步保护商品而设计的包装。 c按包装材料分。包装材料多种多样，总体上可以根据材料的硬度分为软包装和硬包装。软包装是指在充填或取出容物后，容器形状可发生改变的包装，这类用的材料一般是由纸、纤维制品、塑料薄膜或符合材料制成的；硬包装是指充填或取出容物后，包装形状基本不发生变形的包装，这类包装的材料一般是由金属、木材、玻璃、压缩包装、器及硬质塑料等制成，具有较高的强度和硬度。
《包装结构设计》课程设计说明书东林甲子系列白酒包装 学生姓名：贾文霞 学号：20091308 班级：09包装2班 指导教师：李琛
完成时间：2012.11.7 目录 第一节、产品特性简述及设计定位------------------------------3 1、产品介绍------------------------------------------3 2、商品定位------------------------------------------3 3、设计定位------------------------------------------3 第二节、内包装容器结构设计----------------------------------4 1、材料的选取---------------------------------------4 2、材料特性介绍-------------------------------------4 3、容器成型方法-------------------------------------5 4、容器的结构设计-----------------------------------5 5、容器结构图---------------------------------------7 第三节、外包装纸盒结构设计---------------------------------8 1、瓦楞纸箱选择-------------------------------------8 2、瓦楞纸板的厚度设计-------------------------------8 3、纸盒的尺寸设计-----------------------------------8 4、纸盒的结构图------------------------------------11 第四节、外包装装潢设计------------------------------------12 第五节、整体包装结构效果图--------------------------------12 第六节、创意说明------------------------------------------13 第七节、设计总结------------------------------------------13

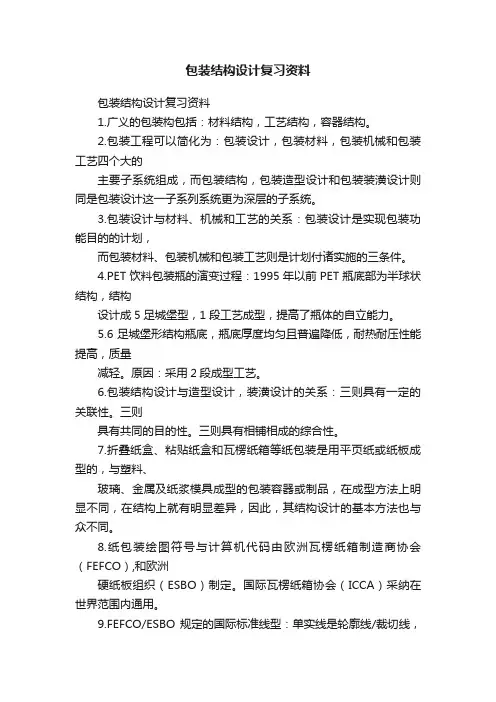

包装结构设计复习大纲 考试题型:名词解释、填空、判断、选择、简答、计算 第一章包装结构设计总论 1.包装结构及包装结构设计的定义 包装结构指包装设计产品的各个有形部分之间相互联系、相互作用的技术方式。 广义的包装结构包括:(1)材料结构(2)工艺结构(3)容器结构 包装结构设计指从科学原理出发,根据不同包装材料、不同包装容器的成型方式,以及包装容器各部分的不同要求,对包装的内、外构造所进行的设计。 2.包装结构设计的几个重要属性(详见课本p1) 从设计的目的上主要解决科学性、技术性; 从设计的功能上主要体现容装性、保护性、方便性、“环境友好”性; 同时与包装造型与装潢设计共同体现显示性与陈列性 3.包装结构设计与相邻课程之间的关系 包装工程可以简化为由包装设计、包装材料、包装机械与包装工艺四个大的主要子系统组成,而包装结构设计、包装造型设计与包装装潢设计则同就是包装设计这一子系统内更深层次的子系统。 包装设计就是包装工程的核心主导,包装材料、包装机械与包装工艺就是包装工程的基础。包装结构设计与造型设计、装潢设计的关系: (1)三者具有一定关联性(2)三者具有共同的目的性(3)三者具有相辅相成的综合性 4.包装容器的设计原则与要求 1)科学性原则:科学性原则就就是应用先进正确的设计方法,应用恰当合适的结构材料及 加工工艺,使设计标准化、系列化与通用化,符合有关法规,产品适应批量机械化自动生产。 2）可靠性原则:可靠性原则就就是包装结构设计应具有足够的强度、刚度与稳定性,在流通过程中能承受住外界各种因素作用与影响。 3）创新性原则: 4）宜人原则: 5）经济性原则:经济性就是包装结构设计的重要原则,要求合理选择材料、减少原材料成本、降低原材料消耗,要求设计程序合理、提高工作效率、降低成本等。 6）绿色原则 A在提高包装设计的科学、可靠功能时,不能忘记包装设计的经济效果与社会效果。 B在提高包装设计的经济效果时又不能单纯地追求利润价值,而要考虑到包装对人们生活各个环节所带来的影响。 C在考虑设计的美观时,还要考虑到经济性原则,在材料选择方面也要遵循环境友好型原则。 5.包装及包装结构设计的常用方法 设计条件分析·设计构思·确定设计方案·选定包装材料、辅助物料·确定技术要求·包装容器结构强度分析与计算·制作包装样器的模型或试样·容器试验 或者:包装结构设计程序简介: 1)确定设计条件2)设计定位3)确定设计方案 4)试验分析与试销检验5)设计方案鉴定与验收 6.包装容器的典型设计计算
Q/ZT 浙江众泰汽车制造有限公司企业标准 QGZTZZ/ 包装方案设计说明书 2017-03-16发布 2017-03-16实施 浙江众泰汽车制造有限公司发布 前言
为了实现众泰汽车制造公司(ZOTYE)包装管理的标准化，降低物流成本，提高物流和生产效率，能更好地使零件“准时”供应到众泰汽车制造公司各收货点，特制定符合供货要求的通用包装规则。 本标准由浙江众泰汽车制造有限公司提出 本标准由工艺技术部负责归口管理 本标准起草单位：工艺技术部 本标准起草人：郑浩 本标准审核人：应杰 本标准标准化人：王伟绩 本标准审定人：吕憬 本标准批准人：郑映波 本标准首次发布日期：2017年3月16日 文件/制定及修改情况记录 目录 1、目的 2、原则 3、木托盘标准
木托盘规格及技术要求 塑料托盘规格及技术要求 托盘的构成 托盘堆码标识要求 4、塑料箱标准 选择原则 一般要求 塑料箱尺寸及相关标准 塑料箱堆码高度规则 塑料箱堆码规则 塑料箱内衬设计要求 防尘盖设计盖要求 内衬设计要求 内衬材料选用 塑料箱标识要求 5、通用铁箱标准 选择原则 一般要求 材料要求 底部结构 众泰汽车制作公司推荐标准通用铁箱尺寸通用铁箱标识要求 6、专用器具标准
选择原则 一般要求 材料要求 专用器具推荐适用尺寸 专用器具堆跺脚标准 专用器具标识标准 专用器具内部结构 7、牵引装置标准 牵引杆 挂钩 牵引杆和挂钩安装位置 8、通用铁箱和专用器具制作工艺及油漆标准焊接 公差要求 油漆要求 9、脚轮标准 脚轮要求 减震脚轮技术参数 减震脚轮选用标准 脚轮使用年限 脚轮安装要求 10、瓦楞纸箱标准 进口件、贵重件和特殊采购零件要求
包装结构试题答案 一、填空题 1．在纸包装结构设计图中，单实线的功能(裁切线)，双实线的功能(开槽线)，单虚线的功能(内折线)，点划线的功能(外折线)三点点划线的功能(切痕线)，双虚线的功能(对折线) 。 2．波纹裁切线用于(盒盖)插入襟片边像处时，其主要作用防止消费者开启纸盒时(划伤手指) 。 3．纸板折叠后，纸板底层为盒内角的两个边，则纸板为(内折)纸板面层为，纸板底层为盒内角的两个边，则纸板为(外折) 。 4．切痕线,在厚度较大的纸板仅采用压痕时,(弯曲性能不理想)处采用,根据工艺要求标注为(切断长度/压痕长度) 。 5．打孔线的作用是(方便开启),成盒后原盖封死,于打孔线形成(新盖). 6．纸板纹向应垂直于折叠纸盒的(主要压底线) 。 7．对于管式折叠纸盒，纸板纹向应垂直于纸盒(高度方向)对于盘式折叠纸盒，则纸板纹向应垂直于纸盒(长方向) 8.纸包装的容积尺寸是指(内尺寸)，对直角六面体一纸包装容器，可用Li*Bi*Hi 表示，纸包装的体积尺寸是指(外尺寸)，可用Lo*Bo*Ho表示，而制造尺寸不能用L*B*H表示。 9．直角六面体纸包装的主要尺寸为(长度尺寸)，(垂度尺寸)，(高度尺寸)。10．折叠纸盒的原材料使用(耐折纸板)，具有足够二长纤维，可产生必要的(耐折性能)和(弯曲强度)。 11．耐折底板的品种有(马尼拉底)，(白纸板)(盒纸板)(挂面纸板)(牛皮纸板)( 玻
璃卡纸)等。 12．．一般情况下盒板面积等于LB、LH或BH的称其为(板)，小于上述数值的称其为（襟片）。 13．管式折叠纸盒从造型上定义是指(盒盖)所在的盒面在各个盒面中(面积最小)。从结构意义是指在(成型过程中)，(盒盖或盒底)多需要有(盒板或襟片)通过(折叠)组装固定或封口的纸盒。 14．插入式盒盖结构是由(一个盖板和两个防尘和襟片)组成,通过纸板之间的摩擦力进行封合。 15．连续摇翼窝进式纸盒结构各盖片以盒咬合点与旋转点之间的连线与体板顶边水平线的交角为(A成型角的1/2) 。 16．正掀封口式盒盖结构是利用纸板(本身的强度和挺度)，在纸盒盒体上进行折线或弧线的压痕，掀下盖板来实现封口。 17．纸盒盒底主要承受内装物的重量,也受压力,震动,跌落的影响,同时在自动生产线上,为不影响生产速度,一般的设计原则是(保证强度，力求简单). 18对于锁底实质和结构而言,如∠a+∠b=α则当α=90时, L/B<1.5 (∠a =30∠b=45) 1.5≤L/B≤2.5 ( ∠a =45∠b=45)L/B>2.5 (增加啮合锁点) 19.自动锁底式结构主要结构特点是(成型以后仍然可以折叠成平板状). 20. -理论上自锁底盒底的粘盒角δ与粘合余角δ′之和应等于(δ＋δ′＝α) 21.盘式纸盒从造型上定义是(盒盖)位于最大盒面上的折叠纸盒从结构上定义是(由一纸板四周以直角或斜角折叠成主要盒型)有时在角与处进行锁合或粘合．22．对于盘式自动折叠纸盒而言，分为(内折式)与(外折式)盒两种。 23．B－300.c―125.B―30AF表示(内．外面纸定量300g/m2,B等,瓦楞芯纸为C等,
《包装结构设计》课程设计 红花郎酒包装结构课程设计说明书[ ' 姓名：姚培培 班级：2008级包装工程01班 学号： 指导教师：李琛 完成日期：2011年10月27日 。
目录 一、产品特性介绍 (4) 【 1.包装介绍 (4) 2.酒体介绍 (4) 二、设计定位分析 (4) 1.商标定位 (4) 2.商品定位 (4) （1）商品产地 (5) （2）商品特点 (5) 3.消费者定位 (5) 《 三、内包装容器的设计 (5) 1.选用的材料 (5) 2.材料特性分析 (5) 3.容器成型方法介绍 (5) 4.容器的结构尺寸 (5) 5.内包装容器结构图 (6) 6.内包装容器装潢图 (6) 四、外包装容器的设计 (6) ） 1.纸盒内尺寸计算 (6) 2.纸盒制造尺寸及外尺寸计算 (7) 3.纸盒的结构图 (8) 4.纸盒的装潢图 (8)
五、内外包装容器效果图 (9) 1.内包装设计效果图 (9) 2.外包装设计效果图 (9) 3.产品组合设计效果图 (10) { 六、设计创意说明 (10) 1.内包装容器创意 (10) 2.外包装容器创意 (11) 七、课程设计总结 (11) 八、主要参考资料 (12) … *
！ 红花郎酒包装结构课程设计说明书 一、… 二、产品特性介绍 《酱香典范·红花郎》红花郎酒是四川郎酒集团有限责任公司重点推出的系列酒之一。具有酒质香浓、醇厚、味陈、甜爽、尾净舒适、风格优美的特点。新开发的产品在保证原有酒质和风格特点的基础上，在包装上进行了大胆创新，以其新颖独特的包装设计，突破了传统，开创了白酒包装超时尚之先河。在中国白酒的坐标上，酱香是一种独特的香型，是我国白酒中极其珍贵的一大类。此中杰出者，红花郎酒当为典范。 1.包装介绍 瓶形经105道工艺精心打磨，特别引进英国低温红，24K砂金烧花，24K亮金压边。瓶形线条流畅柔美，张弛有度。纯正红色，亦含蓄亦奔放，完美表现了红花郎酒的非凡品味。2004年3月19日，魅力十足的红花郎酒以其精美的包装，鲜艳而热烈奔放的“中国红”色彩在众多酒包装中脱颖而出，荣获中国酒业包装创新大奖“最佳视觉效果奖”。 2004年10月，红花郎酒酒瓶荣获中国工业设计协会设立的最高荣誉——“2004中国优秀工业设计奖”。 2.酒体介绍 采海拔1000米以上云贵高原之珍稀米红粱；取深山1000米以下之天然郎泉水；恪守千年传承至今的酿造古法；经数以亿计的微生物参与循环发酵；每一瓶红花郎酒皆经过9次蒸酿、8次发酵、7次取酒，长达一年的生产周期，10年、15年以上的洞藏储存期，历经千淬百炼，这才催生出一个包含400多种香味成份，绿色健康，弥足珍贵的酱香珍品。 三、设计定位分析
1-1.举例说明包装结构、造型与装潢设计之间的关系。 答：三者具有一定的关联性，如折叠纸盒设计中，不是在结构图上随意的设计图案、文字、商标等，而是要考虑装潢的各要素与结构的各要素，然后按一定方式结合。 三者具有共同的目的性，如折叠纸盒设计中，其结构具有容装性和保护性，装潢具有显示性，造型具有陈列性，三者结合具有方便、促销售等功能； 三者具有相辅相成的综合性，如折叠纸盒设计中，不同的结构，不同的造型，不同的装潢对于产品的销售影响是不同的，必须三者有机的组合才能达到最好的效果。 2-3.什么是内折、外折与对折 答：纸盒折叠成型后，纸板底层为盒内角的两个边，而面层为外角的两个边，则为内折，反之为外折；如果纸板180°折叠后，纸板两底层相对，则为内对折，反之为外对折。 2-4.在瓦楞纸箱设计中如何选择楞向 答：盘式盒盒体的瓦楞楞向应与纸盒长度方向平行，02类纸箱与纸箱高度纵向平行；只有一组压痕线的瓦楞纸箱，瓦楞楞向应与该组压痕线垂直，瓦楞衬件一般是垂直瓦楞。 2-5.在折叠纸盒设计中如何选择纸板纹向 答：纸板纹向一般可以通过目视观察纸中纤维排列方向进行确定，也可以同时用水湿纸板使其发生弯曲，与弯曲轴向平行的方向即为纸板纵向。 2-6.纸包装制造尺寸为什么不能用LxBxH表示 答：制造尺寸指生产尺寸，即在结构设计图上标注的尺寸，就直角六面体包装容器类来说，还不止一组数据，因此不能用LxBxH表示。 4-1.为什么粘贴纸盒制造尺寸计算公式与折叠纸盒有所不同 答：粘贴纸盒纸材选用由短纤维草浆制造的非耐折纸板，其耐折性能较差，折叠时极易在压痕处发生断裂，所以其制造尺寸就等于内尺寸，而折叠纸盒利用的耐折纸板，其纸页两面均有足够的长纤维产生以必要的耐折性能和足够的弯曲强度，使其在折叠后不会沿压痕处断裂，故其制造尺寸不等于内尺寸。 6-1.塑料容器的选材原则是什么/ 6-2.注射、压制和压铸成型容器的结构设计要素有哪些 6-3.容器壁厚过大和过小有何不利影响 6-4.为提高中空容器的强度和刚度，设计时可采用哪些方法 6-5.为什么说中空容器的肩部形状十分重要怎样设计较为合理 6-6.塑料容器的外形设计需注意哪些与包装生产线相关的问题 6-7.简述造成塑件成型误差的主要因素。 6-8.真空成型容器的壁厚分布有何规律是何原因 7-1.在压制法生产中，为什么随着开模时间的延长，玻璃瓶罐内表面脱模斜度逐渐增大，而外表面脱模斜度逐渐减小 7-2.在异型瓶设计中，为什么拉应力作用区壁厚取大值，压应力作用区壁厚取小值 7-3.螺纹瓶口的种类及特点是什么 7-4.塞形瓶口的设计要求是什么
包装结构设计课程设计说明书 香皂包装结构设计 学生姓名：王波 学号：20144062111 指导教师：王洪江 所在学院：食品学院 专业：包装工程 中国·大庆 2016年12月
本文对百醇饼干进行了包装结构设计。首先对被包装物饼干的化学物理特性和流通环境进行分析，确定饼干在流通过程中的防护要求，并通过设计计算选择合理的内、外包装材料和包装方式。采用材质较好的白纸板设计成管式折叠纸盒作为内包装，即销售包装；采用0201型瓦楞纸箱作为外包装，即运输包装。从而达到保护产品和促进销售的目的。 关键词：包装结构；设计；饼干
1设计的目的及意义 (3) 2设计内容 (3) 2.1市场调查 (3) 2.1.1调查目的 (3) 2.1.2调查结果分析 (3) 2.2内包装纸盒设计 (3) 2.2.1纸板品种及厚度的选择 (3) 2.2.2包装纸盒造型及结构设计 (4) 2.2.3包装纸盒尺寸设计 (4) 2.3.1瓦楞原纸等级、定量的选择及瓦楞楞型的确定 (5) 2.3.2瓦楞纸箱箱型选择及结构设计 (5) 2.3.3确定纸盒在瓦楞纸箱中排列方式 (5) 2.3.4瓦楞纸箱尺寸设计 (6) 2.3.5瓦楞纸箱抗压强度计算 (7) 2.3.6瓦楞纸箱最大堆码层数计算 (8) 2.3.7瓦楞纸箱载荷计算 (8) 3设计评价和体会 (9) 3.1设计评价 (9) 3.2体会 (9) 4参考资料 (9)
1设计的目的及意义 通过设计了解香皂包装现状和发展情况，设计出能够保护产品，促进销售的包装。从而加深对专业知识的系统认识，提高自己专业知识的运用能力，提升认识问题、分析问题、解决问题等各方面的能力。另外，通过这次设计，加深对白纸板和瓦楞纸箱分类及强度的认识。 2设计内容 2.1市场调查 2.1.1调查目的与意义 通过市场调查了解香皂包装现状和发展情况，以及消费者对香皂包装的喜好和需求，从而根据实际销售和运输情况，设计出适合香皂的结构造型。从而达到方便运输促进销售的目的。 2.1.2调查结果 香皂是一种不可缺乏的日用洗涤品，人们使用香皂的历史可以追溯到公元前的意大利。从八十年代开始，我国逐渐开始广泛使用香皂。宋代时就出现了一种人工合成的洗涤剂，是将天然皂荚捣碎细研，加入各种药用的花瓣粉末，做成球形专供洗面浴身之用。有的直接将皂荚用水蒸煮后，加入药用的花瓣，进行泡浴。 国产香皂在市场上难以占有一席之地。国外香皂注重包装、设计、广告投入、整体策划，使得香皂生产的附加成本增高。国外品牌对包装和设计等外在形象则普遍比较重视，不仅包装纸质较好，而且画面色彩明亮、活泼，在设计上重点突出，在广告投入上不惜血本，容易起到先声夺人、先入为主的市场效应。市场的销量，反而演变成一个高价优质的既定优势。国外品牌如舒肤佳、力士等对包装和设计等外在形象则普遍比较重视，不仅包装纸质较好，而且画面色彩明亮、活泼，在设计上重点突出，在广告投入上不惜血本，容易起到先声夺人、先入为主的市场效应。虽然这些外在形象“含金量”不能与产品内在质量的重要性相提并论，但外在形象仍就是为影响消费者重要因素。常见的一些包装形式有软纸盒、硬纸盒、塑料包装等 2.2内包装纸盒设计
包装结构设计重点 （一）、包装结构设计：是指从科学原理出发，根据不同包装材料、不同包装容器的成型方式，以及包装容器各部分的不同要求，对包装的内、外构造所进行的设计从设计的目的上主要解决科学性与技术性；从设计的功能上主要体现容装性、保护性、方便性和“环境要好”性，同时与包装造型和装潢设计共同体现显示性与陈列性。 （1)科学性 （2)技术性 （3)容装性 （4)保护性 （5)方便性 （6)“环境友好性” （7)显示性 （8)陈列性 A.包装结构设计的地位:包装工程可以简化为由包装设计、包装材料、包装机械和包装工艺四个大的主要子系统组成，而包装结构设计、包装造型设计和包装装潢设计则同是包装设计这一子系统内更深层次的子系统。 B包装设计与材料、机械和工艺的关系 包装设计是包装工程的核心主导，包装材料、包装机械和包装工艺是包装工程的基础。 C包装结构设计与造型设计、装潢设计的关系 （1）三者具有一定关联性 （2）三者具有共同的目的性 （3）三者具有相辅相成的综合性 当软边裁切线用于盒盖插入襟片边缘时，其主要作用是防止消费者开启纸盒时被锋利的纸板直线裁切边缘划伤手指或者其装饰作用。 折叠压痕线在包装结构中所起的作用：平页纸板承压力较小，一旦压痕并进行适当折叠后，承压力很大。 1’提手：如果提手窗直接开在盒面上，则不完全开口提手课起到防尘作用。 U型提手较之P、N型提手，不宜划伤消费者手掌，因为与之接触部位，前者是圆滑的折叠线，后者是锋利的纸板裁切边缘。 如图P14 2-12 所示两种便携式提手折叠纸盒，提手成对设计，一为U型提手，一为N型或P型提手，这样可以取长补短，既保护了消费者手掌，又避免灰尘从中缝进入盒内。图2-12（b)的扇形阴锁可以使提手锁盒后，在堆码运输状态下呈平板状，在展示与提携状态下呈直立状。. 纸板纹向指纸板纵向即机械方向（M D)，他就是纸板在抄造过程中沿造纸机的运动方向，与之垂直的是直板横向（C D). 2‘压痕线：所谓主要压痕线，就是在折叠纸盒的长、宽、高中，数目最多的那组压痕线。具体地说，对于管式折叠纸盒，纸盒纹向应垂直于纸盒高度方向。 3’纸包装主要尺寸 ①长度尺寸 ②宽度尺寸 ③高度尺寸 4‘盒（箱)坯尺寸 1st×2st尺寸
包装结构设计复习大纲 考试题型：名词解释、填空、判断、选择、简答、计算 第一章包装结构设计总论 1.包装结构及包装结构设计的定义 包装结构指包装设计产品的各个有形部分之间相互联系、相互作用的技术方式。 广义的包装结构包括：（1）材料结构（2）工艺结构（3）容器结构 包装结构设计指从科学原理出发，根据不同包装材料、不同包装容器的成型方式，以及包装容器各部分的不同要求，对包装的内、外构造所进行的设计。 2.包装结构设计的几个重要属性（详见课本p1） 从设计的目的上主要解决科学性、技术性； 从设计的功能上主要体现容装性、保护性、方便性、“环境友好”性； 同时与包装造型和装潢设计共同体现显示性与陈列性 3.包装结构设计与相邻课程之间的关系 包装工程可以简化为由包装设计、包装材料、包装机械和包装工艺四个大的主要子系统组成，而包装结构设计、包装造型设计和包装装潢设计则同是包装设计这一子系统内更深层次的子系统。 包装设计是包装工程的核心主导，包装材料、包装机械和包装工艺是包装工程的基础。 包装结构设计与造型设计、装潢设计的关系： （1）三者具有一定关联性（2）三者具有共同的目的性（3）三者具有相辅相成的综合性4.包装容器的设计原则和要求 1）科学性原则：科学性原则就是应用先进正确的设计方法，应用恰当合适的结构材料及加工工艺，使设计标准化、系列化和通用化，符合有关法规，产品适应批量机械化自动生产。 2）可靠性原则：可靠性原则就是包装结构设计应具有足够的强度、刚度和稳定性，在流通过程中能承受住外界各种因素作用和影响。 3）创新性原则： 4）宜人原则： 5）经济性原则：经济性是包装结构设计的重要原则，要求合理选择材料、减少原材料成本、降低原材料消耗，要求设计程序合理、提高工作效率、降低成本等。 6）绿色原则 A在提高包装设计的科学、可靠功能时，不能忘记包装设计的经济效果和社会效果。 B在提高包装设计的经济效果时又不能单纯地追求利润价值，而要考虑到包装对人们生活各个环节所带来的影响。 C在考虑设计的美观时，还要考虑到经济性原则，在材料选择方面也要遵循环境友好型原则。 5.包装及包装结构设计的常用方法 设计条件分析·设计构思·确定设计方案·选定包装材料、辅助物料·确定技术要求·包装容器结构强度分析与计算·制作包装样器的模型或试样·容器试验 或者：包装结构设计程序简介： 1)确定设计条件2)设计定位3)确定设计方案 4)试验分析与试销检验5)设计方案鉴定与验收 6.包装容器的典型设计计算
包装功能和包装结构设计原则 纸箱包装要素的确定 在做商品包装纸箱设计时，设计师首先碰到这几个问题： 1.一个纸箱内装商品数量与单箱重量究竟多少为宜？如何来确定？ 2.依据什么确定纸箱产品的内部排列方式，如何选择最好的排列组合？ 3.所设计的箱体长宽高尺寸是否有利于增强纸箱强度和节省原材料？ 纸箱内装产品的数量、重量、排列，纸箱内外尺寸，以及瓦楞纸板材料规格等要素，这些都是首要的考虑内容，因为它们最终决定了包装纸箱的制造、容纳、储运、使用的效率、经济性和总体功能。 单箱重量 根据国际贸易惯例，作为消费品运输包装的瓦楞纸箱的单箱重量一般不超过20为宜，最大25。主要考虑到搬运工或店员的操作方便，不容易导致人体损伤等因素。我国国家标准对人工搬运的单件包装箱最大重量规定为18。据此，一般消费商品的瓦楞纸箱货物的单件重量限定为20当属比较合理。 当然，大中型工业产品的缓冲运输包装纸箱不应受此限制。 由内装产品的数量乘以产品单位重量可计算得到包装货物净重，整个纸箱货物重量（毛重）当然还要包含纸箱本身材料和隔衬材料的重量（皮重）。 需要说明的是，按贸易惯例规定单箱重量不大于20为宜。但若设计纸箱的单箱重量过小也不明智，因为小的纸箱所容纳的产品数少，材料相对耗用率高，又经历与大箱差不多的制造过程，小箱的生产、使用、包装的总体效率不如大箱。所以，只要有可能，应尽量接近20为好，以发挥最大功能。 内容物的数量 纸箱内装产品的数量主要由纸箱最大允许重量除以产品的单位重量来计算确定。 由于要顾及内部产品的长、宽、高三个方向的排列（它决定了纸箱的综合尺寸），所以，内装物数量也不是可随意选择或确定的。设计时一般可考虑几个不同的数量方案，然后根据既合乎重量限定，又有利于排列方式可灵活调整的原则来确定。 具体来说，内装物品件数应该选择分解因子较多的数值，这样有利于长宽高尺寸的调整。举例来说，7、11、13、17、19、23、29、41、43、47……都不宜选择，因为这些数分解因子只有1和其自身，没有别的更多排列法。相反地，如选12件，12=1×2×2×3，就有12×1×1、6×2×1、4×3×1、3×4×1、3×2×2、6×1×2等许多种可用的长宽高排列方式。而如选10件，10=1×2×5，可用的长宽高排列方式就比12要少得多。所以，在相差不太大的几个数值之间，一般应该选择可分解因子较多的数值。市场上的商品数量传统组合以12（一打）或其倍数用得比较多，显然有利于流通环节的模数化与标准化。 内容物的排列方式 指产品在纸箱内部的长宽高三个方向上的具体排列数。 实际上，在确定内装物数量的时候，已经考虑到产品的内部排列了。这里除了数的选择外，还涉及到纸箱的结构强度、用料量等问题。
一、纸盒包装的基础知识 ?（1）、纸盒尺寸 ?（2）、各种折合线的样式及功能 ?（3）、国际标准中小型反相盒盖纸盒 纸张的性能及常用的品种 白板纸：也叫白卡纸，其底、面分灰、白两种。 黄板纸：俗称草板或马粪纸。主要用于制造各种纸箱或纸盒，也可加工成衬垫材料。 箱板纸：又称麻板纸，以它作为面板纸和瓦楞厚纸芯粘合后，制成各种结构的瓦箱。 瓦楞纸板：因形状有瓦楞波而得名。它可以制各种纸箱和纸盒。 塑料复合纸：复合材料是由多种材料互相粘结组合而成，塑料复合纸是软质复合材料 纸盒结构中的重要成分---盒底结构设计 纸盒包装中，盒底部分是承受载重量、抗压力、振动、跌落等因素中影响最大的部分。在进行结构设计时，需要慎重考虑的部分。 结构主要分框型式结构和托盘式结构二大类。 盒底结构设计---框型式结构： 框型式结构：指纸盒的盒身呈框型，在框型盒身的四个面延伸的基础上设计成不同的栓结形式的纸盒封底结构。 框型式结构可分为以下几种：1、插口封底式：2、粘合封底式：3、锁底式：4、自动锁底式：5、间壁封底式：6、折叠封底式：7、下揿封底式：8、反揿固定式：框型式结构1、2 1、插口封底式：（图示） 这种结构一般只能包装小型产品，盒底只能承受一般的重量，其特点是包装产品简单方便，在普通的产品中已被广泛应用。
2、粘合封底式：（图示） 这种结构一般只能用于机械包装，这种用盒底的两翼互相粘合的封底结构，用料省，盒底已能承受较重的份量，包装粉末产品时可防止粉末漏出，现且耐用，常见的如洗衣粉包装就是这样结构。 3、锁底式：（图示） 这种结构是将框型纸盒盒底的四个摇翼部分设计成互相咬口的形式进行锁底。中小型瓶装产品中已广泛地采用这种结构的封底形式。
纸包装结构设计说明书 设计题目:“曲奇香”饼干包装设计目录 第一部分市场调查--------------------------------------------------------------------------2 1.1、调查目的---------------------------------------------------------------------------------2 1.2、调查对象及方式------------------------------------------------------------------------2 1.3、调查结果分析---------------------------------------------------------------------------2第二部分设计思路--------------------------------------------------------------------------2 2.1、造型设计---------------------------------------------------------------------------------2 2.2、结构设计---------------------------------------------------------------------------------2 2.3、装潢设计---------------------------------------------------------------------------------2 第三部分内包装盒的结构及装潢设计过程----------------------------------------------3 3.1、内包装盒的尺寸计算、结构设计---------------------------------------------------3 3.1．1、纸盒的尺寸计算--------------------------------------------------------------------3 3.1．2、盒盖结构-----------------------------------------------------------------------------3 3.1．3、材料选择-----------------------------------------------------------------------------3 3.2、内包装盒结构图-------------------------------------------------------------------------3 3.3、内包装盒装潢效果实物模型----------------------------------------------------------3 3.4、包装纸盒制造工艺流程----------------------------------------------------------------4第四部分瓦楞纸箱的结构及装潢设计过程---------------------------------------------4 4.1、瓦楞纸箱的尺寸计算-------------------------------------------------------------------4 4.1．1、内装物排列方式--------------------------------------------------------------------4 4.1．2、尺寸设计-----------------------------------------------------------------------------4
包装结构设计要点 第一章 1、包装结构设计的定义、主要属性、相邻课程关系 第二章 1、包装容器设计原则、要求、方法、计算（展开图面积、容积、合理排列、省料、抗压强度、结构设计） 2、人类工效学的特点，结构设计通则（综述题） 第三章 1、折叠纸盒的定义、特点 2、折叠纸盒各部分结构名称、主体、局部、特征结构、定义和实例 3、折叠纸盒设计的“三三”原则、定义并结合实例说明 4、管式折叠纸盒的定义、旋转成型角特征（三个成型角的计算、关系、求解公式、定义、应用） 5、管式折叠纸盒盒盖的设计要求、固定原理、折插式设计方法 6、盘式折叠纸盒的定义、特点、成型方式（对折锁合、侧边锁合、盒角粘合锁合） 7、盘式盒盖的选择与设计方法（一般了解） 8、管式和盘式平分角的定义与应用（纸盒棱角反揿、盒面错位结构） 9、锁底式盒底的结构要点与设计要点，自动锁底式盒底的设计条件和一般设计方法 10、管盘式和非管非盘式结构功能性结构的表述、折叠纸盒尺寸设计的基本方法 第四章 1.粘贴纸盒的定义与特点 第五章 1、瓦楞纸托盘、展示架、缓冲衬垫的结构形式和设计要点 2、新型瓦楞纸板结构及其对瓦楞纸箱行业的意义（论述题） 3、纸箱箱坏结构：压痕、开槽、接头（形式、作用、结构要求） 4、箱型有哪些，表达方法、常用箱型。组合型表达方法、非标准纸箱的类型和特点 5、结构设计的一般原则和程序，理想尺寸比例及确定 6、纸箱封合方式、特点和选用 7、纸箱强度、抗压、堆码的定义、计算和意义，影响抗压的因素 8、安全系数的概念与计算方法 第六章 1、塑料容器设计的一般程序，注射、模压成型工艺及特点 2、注射、模压容器的主要设计要素（壁厚、流动比、脱模斜度、支撑结构、加强筋、圆角、分型线、表面型面、铰链的设计） 3、中空吹塑的工艺特点、结构要点（几何形状及设计要点、吹胀比、延伸比、垂直载荷强度、容器刚度、强度薄弱部位结构设计、瓶口结构、圆角、起模斜度、合模线、毛边、自动罐装对瓶子的造型要求） 4、中空吹塑容器壁厚的表达和确定方法 5、热成型容器的加工工艺、特点、设计要点 6、真空成型制品的结构设计要点（几何形状、外观、模壁斜度、片材厚度、制品厚度） 7、泡沫成型制品的加工工艺、特点、结构设计要点（壁厚、制品边缘、圆角、脱模斜度、分型面、出料口） 8、影响注射和模压尺寸精度的因素，设计时如何应用 第七章
目录 第一部分设计思路----------------------------------------------------------------------3 第二部分方案一包装盒的造型、结构及装潢设计过程----------------------------9 一、内包装的造型、结构及装潢设计--------------------------------------------------9 二、外包装的造型、结构及装潢设计-------------------------------------------------10 第三部分方案二包装盒的造型、结构及装潢设计过程---------------------------12 一.、内包装的造型、结构及装潢设计-------------------------------------------------12 二.、外包装的造型、结构及装潢设计-------------------------------------------------13 第四部分手提袋的结构及装潢设计过程--------------------------------------------15 第五部分瓦楞纸箱的结构及装潢设计过程-----------------------------------------17 一、瓦楞纸箱的尺寸计算-----------------------------------------------------------------17 二、瓦楞纸箱的结构图--------------------------------------------------------------------18 三、瓦楞纸箱的装潢设计图--------------------------------------------------------------19 第六部分强度校核及托盘利用率的计算--------------------------------------------19 一、瓦楞纸箱强度设计及校核-----------------------------------------------------------19 二、瓦楞纸箱在托盘上的排列方式-----------------------------------------------------21 三、托盘的利用率计算--------------------------------------------------------------------21 第七部分总结-----------------------------------------------------------------------------21
市场调查 对于儿童类护肤品在包装上儿童化妆品与成人化妆品包装材质完全相同，但由于印刷和形状上的区别很大，让人一眼就能够分辨。儿童化妆品包装在设计方面必须充分考虑儿童的心理需求，根据他们的心理特点和喜好设计出迎合儿童视觉、手感的产品包装。通常是以鲜明反差的色彩配以形状可爱的外观包装。使用最多的是卡通图案，形状上较为自由，弧线设计用的比较多。护肤品由于代表着时尚、前卫、潮流等原因，其包装要求保护性、耐用性、功能性和装饰性并举，几乎处于同等重要的位置。 不同品牌的儿童类护肤品大多具有相同的特点，护肤品都采用塑料瓶，玻璃瓶等承装，塑料瓶居多，比如强生、小叮当大多采用塑料瓶，一般采用50ml或65g的规格，瓶身多简单明了，有鲜艳亮丽的颜色，瓶盖多有卡通图案或鲜明的颜色。外包装盒多有鲜艳的颜色或优美的曲线和卡通图案等以吸引消费者区别于其他商品。部分商品采用展示牌，颜色引人注目，图案清新可爱，极大地吸引儿童以及家长的目光。 主要成分一般为水、甘油、丁二醇、甘油聚甲基丙烯酸酯、丙二醇、三乙醇胺、二肽异戊氨酰色氨酸等。？ 产品销售包装结构设计 产品销售包装结构设计方案构思 本次设计的方案基本上都是从现实生活中常见的儿童护肤品包装盒中经过严谨的构思，审核优化而成。在包装盒的成型加工过程中只需要模切、粘贴、折叠等简单的操作，便能成型基本盒型，在经过装潢便能得到成品，儿童护肤品的包装在盒型上简单少变，基本上都为最普通的盒型，有部分带有展示板，这次我设计的盒型便是带有展示板的，更加表现出儿童护肤品包装的设计特点，体现出儿童护肤品的天真活泼可爱的特色，更加吸引消费者的目光，儿童护肤品主要在装潢上，通过精美的装潢可以达到更加理想的效果。 下图为基本盒型，简单的盒型，清新明了，易于加工，且满足产品要求，最大限度的降低成本，且能通过精美的装潢达到梦想的效果，主要涉及在盒盖上，在运输过程中盒盖起到密封保护的作用，且便于运输，节约空间节约成本。在销售时通过盒盖上的裁切线盒折叠线可以通过简单的折叠使盒盖起到展示板的作用，通过对盒盖的精美装潢使新形成的展示板具有更好的视觉效果，带给消费者更大的视觉冲击，为商家带来利润。 销售包装的装潢设计？ 销售包装材料选择和尺寸计算 （1）销售包装材料选择 护肤品设计本身必须要注意包装材料的物理性能，如纸张的外观质量、强度
