叠层与阻抗(SI9000)的学习笔记
一．材质知识，规格
1.材料的分类
1）铜箔：导电图形构成的基本材料
2）芯板（CORE）:线路板的骨架，双面敷铜的板子，即可用于内层制作的双面板。3）半固化片（prepreg）：芯板与芯板之间的粘合剂，同时起到绝缘的作用。4）阻焊油墨：对板子起到阻焊、绝缘、防腐蚀等作用。
5）字符油墨：标示作用。
6）表面处理材料：包括铅锡合金、镍金合金、银、OSP等等。
2.名词说明
带状线：走在内层(stripline/double stripline),埋在PCB内部的带状走线。
微带线：是走在表面层(microstrip),附在PCB表面的带状走线。
3.常用的半固化片PP为:
1080厚度0.075MM?----------3.8（介电参数）
3313厚度0.09MM?
2116厚度0.115MM?
2116H厚度0.12MM?----------4.2
7628厚度0.175MM?-----------4.5(全部为1GHz状态下)
7628H厚度0.18MM?
↑常见芯板的厚度跟介电常数
↑常见半固化片类型厚度与介电常数
标称基铜厚度（um）18(0.5oz)35(1oz)70(2oz)
内层计算铜厚（mil）0.65 1.25 2.56
外层计算铜厚（mil）2.2 2.9 4.2
↑PCB板实际铜厚表格对照表
3.特性阻抗的计算
1）影响特性阻抗的因素有：介电常数、介质厚度、线宽、铜箔厚度。
一般，介质厚度、线距越大阻抗值越大；介电常数、铜厚、线宽、阻焊厚度越大阻抗值越小。
2）阻抗匹配在高频设计中是很重要的，阻抗匹配与否关系到信号的质量优劣。而阻抗匹配的目的主要在于传输线上所有高频的微波信号皆能到达负载点，不会有信号反射回源点。3）铜厚:一般的设计是：表面铜厚做0.5OZ+plating，内层做1OZ。
4介电常数
不同板材其介电常数不一样，其与所用的树脂材料有关：FR4板材其介电常数为3.9—4.5,其会随使用的频率增加减小,聚四氟乙烯板材其介电常数为2.2—3.9间要获得高的信号传输要求高的阻抗值。
二．常用的叠层结构/
1.常用4层板结构
↑4层板
2.常用的6层板结构
↑6层板（2个例子）
3.常用的8层板结构
↑8层板优选方案：
四层板：SGPS
六层板：SGSPGS
八层板:SGSGPSGS（单电源）
SGSPGSPS（双电源）
三．SI9000仿真软件使用
1OZ铜厚=35um=0.035mm,约等于1.3779mil
1.常用叠层模版说明
2.Shortcut to Si9000阻抗计算软件界面讲解

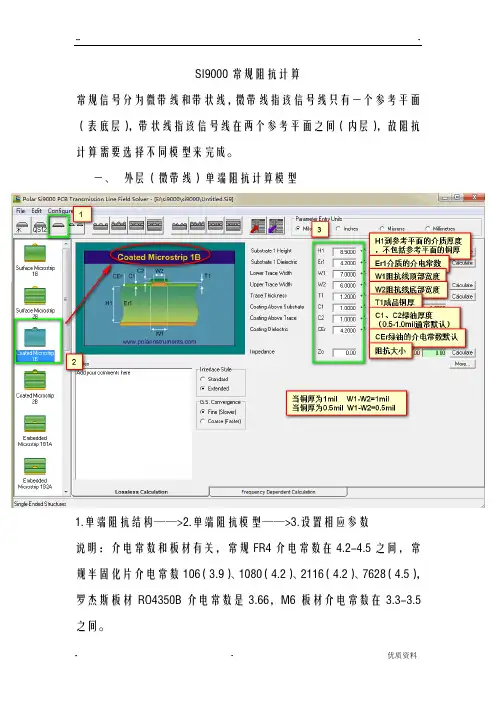

对阻抗影响比较大的是：①线宽W1/W2②芯板高度③线距阻抗一般规律：
介质厚度、线距越大阻抗值越大；
介电常数、铜厚、线宽越大阻抗越小。
介电参数为：3.9-4.2
阻抗培训 1.外层单端:Coated Microstrip 1B H1:介质厚度(PP片或者板材,不包括铜厚) Er1:PP片的介电常数(板材为:4.5 P片4.2) W1:阻抗线上线宽(客户要求的线宽) W2:阻抗线下线宽(W2=W1-0.5MIL) T1:成品铜厚 C1:基材的绿油厚度(我司按0.8MIL) C2:铜皮或走线上的绿油厚度(0.5MIL) Cer:绿油的介电常数(我司按3.3MIL) Zo:由上面的参数计算出来的理论阻值
2.外层差分:Edge-Coupled Coated Microstrip 1B H1:介质厚度(PP片或者板材,不包括铜厚) Er1:PP片的介电常数(板材为:4.5 P片4.2) W1:阻抗线上线宽(客户要求的线宽) W2:阻抗线下线宽(W2=W1-0.5MIL) S1:阻抗线间距(客户原稿) T1:成品铜厚 C1:基材的绿油厚度(我司按0.8MIL) C2:铜皮或走线上的绿油厚度(0.5MIL) C3:基材上面的绿油厚度(0.50MIL) Cer:绿油的介电常数(我司按3.3MIL)
3.内层单端:Offset Stripline 1B1A H1:介质厚度(PP片或者光板,不包括铜厚) Er1:H1厚度PP片的介电常数(P片4.2MIL) H2:介质厚度(PP片或者光板,不包括铜厚) Er2:H2厚度PP片的介电常数(P片4.2MIL) W1:阻抗线上线宽(客户要求的线宽) W2:阻抗线下线宽(W2=W1-0.5MIL) T1:成品铜厚 Zo:由上面的参数计算出来的理论阻值
4.内层差分:Edge-Couled Offset Stripline 1B1A H1:介质厚度(PP片或者光板,不包括铜厚) Er1:H1厚度PP片的介电常数(P片4.2MIL) H2:介质厚度(PP片或者光板,不包括铜厚) Er2:H2厚度PP片的介电常数(P片4.2MIL) W1:阻抗线上线宽(客户要求的线宽) W2:阻抗线下线宽(W2=W1-0.5MIL) S1:客户要求的线距 T1:成品铜厚 Zo:由上面的参数计算出来的理论阻值
PCB阻抗设计及计算简介
特性阻抗的定义 ?何谓特性阻抗（Characteristic Impedance ，Z0） ?电子设备传输信号线中，其高频信号在传输线中传播时所遇到的阻力称之为特性阻抗;包括阻抗、容抗、感抗等，已不再只是简单直流电的“欧姆电阻”。 ?阻抗在显示电子电路，元件和元件材料的特色上是最重要的参数.阻抗(Z)一般定义为：一装置或电路在提供某特定频率的交流电(AC)时所遭遇的总阻力. ?简单的说，在具有电阻、电感和电容的电路里，对交流电所起的阻碍作用叫做阻抗。
设计阻抗的目的 ?随着信号传送速度迅猛的提高和高频电路的广泛应用，对印刷电路板也提出了更高的要求。印刷电路板提供的电路性能必须能够使信号在传输过程中不发生反射现象，信号保持完整，降低传输损耗，起到匹配阻抗的作用，这样才能得到完整、可靠、精确、无干扰、噪音的传输信号。?阻抗匹配在高频设计中是很重要的，阻抗匹配与否关系到信号的质量优劣。而阻抗匹配的目的主要在于传输线上所有高频的微波信号皆能到达负载点，不会有信号反射回源点。
?因此，在有高频信号传输的PCB板中，特性阻抗的控制是尤为重要的。 ?当选定板材类型和完成高频线路或高速数字线路的PCB 设计之后，则特性阻抗值已确定，但是真正要做到预计的特性阻抗或实际控制在预计的特性阻抗值的围，只有通过PCB生产加工过程的管理与控制才能达到。
?从PCB制造的角度来讲，影响阻抗和关键因素主要有： –线宽（w） –线距（s）、 –线厚（t）、 –介质厚度（h） –介质常数（Dk） εr相对电容率(原俗称Dk介质常数)，白容生对此有研究和专门诠释。 注：其实阻焊也对阻抗有影响，只是由于阻焊层贴在介质上，导致介电常数增大，将此归于介电常数的影响，阻抗值会相 应减少4%
叠层与阻抗(SI9000)的学习笔记 一．材质知识，规格 1.材料的分类 1）铜箔：导电图形构成的基本材料 2）芯板（CORE）:线路板的骨架，双面敷铜的板子，即可用于内层制作的双面板。3）半固化片（prepreg）：芯板与芯板之间的粘合剂，同时起到绝缘的作用。4）阻焊油墨：对板子起到阻焊、绝缘、防腐蚀等作用。 5）字符油墨：标示作用。 6）表面处理材料：包括铅锡合金、镍金合金、银、OSP等等。 2.名词说明 带状线：走在内层(stripline/double stripline),埋在PCB内部的带状走线。 微带线：是走在表面层(microstrip),附在PCB表面的带状走线。 3.常用的半固化片PP为: 1080厚度0.075MM?----------3.8（介电参数） 3313厚度0.09MM? 2116厚度0.115MM? 2116H厚度0.12MM?----------4.2 7628厚度0.175MM?-----------4.5(全部为1GHz状态下) 7628H厚度0.18MM? ↑常见芯板的厚度跟介电常数
↑常见半固化片类型厚度与介电常数 标称基铜厚度（um）18(0.5oz)35(1oz)70(2oz) 内层计算铜厚（mil）0.65 1.25 2.56 外层计算铜厚（mil）2.2 2.9 4.2 ↑PCB板实际铜厚表格对照表 3.特性阻抗的计算 1）影响特性阻抗的因素有：介电常数、介质厚度、线宽、铜箔厚度。 一般，介质厚度、线距越大阻抗值越大；介电常数、铜厚、线宽、阻焊厚度越大阻抗值越小。 2）阻抗匹配在高频设计中是很重要的，阻抗匹配与否关系到信号的质量优劣。而阻抗匹配的目的主要在于传输线上所有高频的微波信号皆能到达负载点，不会有信号反射回源点。3）铜厚:一般的设计是：表面铜厚做0.5OZ+plating，内层做1OZ。 4介电常数 不同板材其介电常数不一样，其与所用的树脂材料有关：FR4板材其介电常数为3.9—4.5,其会随使用的频率增加减小,聚四氟乙烯板材其介电常数为2.2—3.9间要获得高的信号传输要求高的阻抗值。 二．常用的叠层结构/ 1.常用4层板结构 ↑4层板 2.常用的6层板结构
阻抗计算说明 Rev0.0 heroedit@https://www.doczj.com/doc/1d15000101.html, z给初学者的 一直有很多人问我阻抗怎么计算的. 人家问多了,我想给大家整理个材料,于己于人都是个方便.如果大家还有什么问题或者文档有什么错误,欢迎讨论与指教! 在计算阻抗之前,我想很有必要理解这儿阻抗的意义 z传输线阻抗的由来以及意义 传输线阻抗是从电报方程推导出来(具体可以查询微波理论) 如下图,其为平行双导线的分布参数等效电路: 从此图可以推导出电报方程 取传输线上的电压电流的正弦形式 得 推出通解
定义出特性阻抗 无耗线下r=0, g=0得 注意,此特性阻抗和波阻抗的概念上的差异(具体查看平面波的波阻抗定义) ε μ=EH Z 特性阻抗与波阻抗之间关系可从 此关系式推出. Ok,理解特性阻抗理论上是怎么回事情,看看实际上的意义,当电压电流在传输线传播的时候,如果特性阻抗不一致所求出的电报方程的解不一致,就造成所谓的反射现象等等.在信号完整性领域里,比如反射,串扰,电源平面切割等问题都可以归类为阻抗不连续问题,因此匹配的重要性在此展现出来. z 叠层(stackup)的定义 我们来看如下一种stackup,主板常用的8层板(4层power/ground 以及4层走线层,sggssggs,分别定义为L1, L2…L8)因此要计算的阻抗为 L1,L4,L5,L8 下面熟悉下在叠层里面的一些基本概念,和厂家打交道经常会使用的 Oz 的概念 Oz 本来是重量的单位Oz(盎司 )=28.3 g(克) 在叠层里面是这么定义的,在一平方英尺的面积上铺一盎司的铜的厚度为1Oz, 对
阻抗线计算 一.传输线类型 1 最通用的传输线类型为微带线(microstrip)和带状线(stripline) 微带线(microstrip)：指在PCB外层的线和只有一个参考平面的线，有非嵌入/嵌入两种如图所示：（图1） 非嵌入(我们目前常用) （图2） 嵌入(我们目前几乎没有用过) 带状线：在绝缘层的中间，有两个参考平面。如下图： （图3） 2 阻抗线 2.1差动阻抗（图4）
差动阻抗,如上所示,阻抗值一般为90,100,110,120 2.2特性阻抗（图5） 特性阻抗: 如上如所示,.阻抗值一般为50 ohm,60ohm 二.PCB叠层结构 1板层、PCB材质选择 PCB是一种层叠结构。主要是由铜箔与绝缘材料叠压而成。附图为我们常用的1+6+1结构的，8层PCB叠层结构。（图6） 首先第一层为阻焊层（俗称绿油）。它的主要作用是在PCB表面形成一层保护膜，防止导体上不该上锡的区域沾锡。同时还能起到防止导体之间因潮气、化学品等引起的短路、生产
和装配中不良操作造成的断路、防止线路与其他金属部件短路、绝缘及抵抗各种恶劣环境，保证PCB工作稳定可靠。 防焊的种类有传统环氧树脂IR烘烤型,UV硬化型, 液态感光型(LPISM-Liquid Photo Imagable Solder Mask)等型油墨, 以及干膜防焊型(Dry Film, Solder Mask),其中液态感光型为目前制程大宗,常用的有Normal LPI, Lead-free LPI,Prob 77. 防焊对阻抗的影响是使得阻抗变小2~3ohm左右 阻焊层下面为第一层铜箔。它主要起到电路连通及焊接器件的作用。硬板中使用的铜箔一般以电解铜为主（FPC中主要使用压延铜）。常用厚度为0.5OZ及1OZ.(OZ为重量单位在PCB行业中做为一种铜箔厚度的计量方式。1OZ表示将重量为1OZ的铜碾压成1平方英尺后铜箔的厚度。1OZ=0.035mm). 铜箔下面为绝缘层..我们常用的为FR4半固化片.半固化片是以无碱玻璃布为增强材料,浸以环氧树脂.通过120-170℃的温度下,将半固化片树脂中的溶剂及低分子挥发物烘除.同时,树脂也进行一定程度的反应,呈半固化状态(B阶段).在PCB制作过程中通过层压机的高温压合.半固化中的树脂完全反应,冷却后完全固化形成我们所需的绝缘层. 半固化片中所用树脂主要为热塑性树脂, 树脂有三种阶段: A阶段:在室温下能够完全流动的液态树脂,这是玻钎布浸胶时状态 B阶段:环氧树脂部分交联处于半固化状态,在加热条件下,又能恢复到液体状态 C阶段:树脂全部交联为C阶段,在加热加压下会软化,但不能再成为液态,这是多层板压制后半固化片转成的最终状态. 由于半固化片在板层压合过程中，厚度会变小，因而半固化片的原始材料厚度和压合后的厚度不一样，因而必须分清厚度是原始材料厚度还是完成厚度。另外，半固化片的厚度不是固定不变的，根据板厚、板层和板厂不同，而有所不同。上述只是一例。 同时该叠层中用了两块芯板，即core(FR-4).芯板是厂家已压合好的带有双面铜的基材，在压合过程中厚度是不变的。常见芯板见下：（表二）
一,首先给大家介绍一下Polar软件,Polar是专业计算阻抗的软件,其版本包 括:Si6000,Si8000,及Si9000. 二,其次给大家介绍常见的几种阻抗模型:特性阻抗,差分阻抗,共面性阻抗. 1.外层特性阻抗模型: 2.层特性阻抗模型: 3.外层差分阻抗模型: 4.层差分阻抗模型: 5.共面性阻抗模型:包括(1)外层共面特性阻抗，(2)层共面特性阻抗，(3)外层共面差分阻抗，(4)层共面差分阻抗. 三,再次给大家介绍一下芯板(即Core)及半固化片(即PP), 每个多层板都是由芯板和半固化片通过压合而成的,普通的FR-4板材一般有:生益,建滔,联茂等板材供应商.生益FR-4的芯板根据板厚来划分 有:0.10MM ,0.15MM,,0.2MM ,,0.25MM.0.3MM,0.4MM,0.5MM等,包括有H/HOZ,1/1OZ,等这里有一点需要大家特别注意:含两位小数的板厚是指不含铜的厚度,只有一位小数指包括铜的总厚度,例如:0.10MM 1/1OZ的芯板,其0.10MM是指介质的厚度,其总厚度应为 0.10MM+0.035+0.035MM=0.17MM,再如:0.15MM 1/1OZ的芯板,其总厚度 是:0.15MM+0.035MM+0.035MM=0.22MM,而0.2MM 1/1OZ的芯板,其总厚度就是0.2MM,它的介质厚度应为:0.2MM-0.035MM-0.035MM=0.13MM. 半固化片(即PP),一般包括:106,1080,2116,7628等,其厚度为:106为 0.04MM,1080为0.06MM,2116为0.11MM,7628为0.19MM. 当我们计算层叠结构时候通常需要把几PP叠在一起,例如:2116+106,其厚度为0.15MM,即6MIL;1080*2+7628,其厚度为0.31MM,即12.2MIL等.但需注意以下几点:1,一般不允许4或4以上PP叠放在一起,因为压合时容易产生滑板现象.2,7628的PP一般不允许放在外层,因为7628表面比较粗糙,会影响板子的外观.3,另外31080也不允许放在外层,因为压合时也容易产生滑板现象. 后续我会把一些常用的芯板以及各种组合的PP厚度汇总给大家,以便学习用Polar软件计算阻抗及层叠结构时使用! 四,怎样使用Polar Si9000软件计算阻抗: 首先应知道是特性阻抗还是差分阻抗,具体阻抗线在哪些信号层上,阻抗线的参考面是哪些层?其次根据文件选择正确的阻抗模型来计算阻抗,最后通过调整各层间的介质厚度,或者调整阻抗线的线宽及间距来满足阻抗及板厚的要求! 五,举例说明怎样使用Polar Si9000计算阻抗及设计层叠结构: 1.四层板板厚1.6MM,外层信号线要求控制50欧姆特性阻抗和100欧姆差分阻抗.其设计结构详见:4层板1.6MM阻抗设计.jpg,其中H1代表的是信号层与参考层之间的介质厚度,即L1与L2之间的厚度为3.2MIL,Er1为板材的介电常数,FR-4通常为4.2-4.6,W1称为下线宽，W2称为上线宽,一般认为W1=W+0.5MIL,W2=W-0.5MIL,S1(注意S1<2W)为两根差分线之间的间距(指线边缘与线边缘之间距离),T1信号层的成品铜厚，外层1OZ=1.4MIL,而层考虑的蚀刻的因素，我们通常认为层1OZ=1.2MIL,而0.5OZ=0.6MIL。Zdiff为阻抗值。Calculate为计算按钮，各因素是可以互相推算的,例如我们要控制50欧姆的阻抗,线宽为
PCB线路板阻抗计算公式 现在关于PCB线路板的阻抗计算方式有很多种，相关的软件也能够直接帮您计算阻抗值，今天通过polar si9000来和大家说明下阻抗是怎么计算的。 在阻抗计算说明之前让我们先了解一下阻抗的由来和意义： 传输线阻抗是从电报方程推导出来(具体可以查询微波理论) 如下图,其为平行双导线的分布参数等效电路: 从此图可以推导出电报方程 取传输线上的电压电流的正弦形式 得
推出通解 定义出特性阻抗 无耗线下r=0, g=0 得 注意,此特性阻抗和波阻抗的概念上的差异(具体查看平面波的波阻抗定义) 特性阻抗与波阻抗之间关系可从此关系式推出. Ok,理解特性阻抗理论上是怎么回事情,看看实际上的意义,当电压电流在传输线传播的时候,如果特性阻抗不一致所求出的电报方程的解不一致,就造成所谓的反射现象等等.在信号完整性领域里,比如反射,串扰,电源平面切割等问题都可以归类为阻抗不连续问题,因此匹配的重要性在此展现出来. 叠层(stackup)的定义
我们来看如下一种stackup,主板常用的8 层板(4 层power/ground 以及4 层走线层,sggssggs,分别定义为L1, L2…L8)因此要计算的阻抗为L1,L4,L5,L8 下面熟悉下在叠层里面的一些基本概念,和厂家打交道经常会使用的 Oz 的概念 Oz 本来是重量的单位Oz(盎司)=28.3 g(克) 在叠层里面是这么定义的,在一平方英尺的面积上铺一盎司的铜的厚度为1Oz,对应的单位如下 介电常数(DK)的概念 电容器极板间有电介质存在时的电容量Cx 与同样形状和尺寸的真空电容量Co之比为介电常数：ε = Cx/Co = ε'-ε" Prepreg/Core 的概念 pp 是种介质材料,由玻璃纤维和环氧树脂组成,core 其实也是pp 类型介质,只不过他两面都覆有铜箔,而pp 没有.
PCB 阻抗控制设计说明 随着PCB 信号切换速度不断增长，当今的PCB 设计厂商需要理解和控制PCB 迹线的阻抗。相应于现代数字电路较短的信号传输时间和较高的时钟速率，PCB 迹线不再是简单的连接，而是传输线。 在实际情况中，需要在数字边际速度高于1ns 或模拟频率超过300Mhz 时控制迹线阻抗。PCB 迹线的关键参数之一是其特性阻抗 (即波沿信号传输线路传送时电压与电流的比值) 。印制电路板上导线的特性阻抗是电路板设计的一个重要指标，特别是在高频电路的PCB 设计中，必须考虑导线的特性阻抗和器件或信号所要求的特性阻抗是否一致，是否匹配。这就涉及到两个概念：阻抗控制与阻抗匹配，本文重点讨论阻抗控制和叠层设计的问题。 阻抗控制 阻抗控制(eImpedance Controling) ，线路板中的导体中会有各种信号的传递，为提高其传输速率而必须提高其频率，线路本身若因蚀刻，叠层厚度，导线宽度等不同因素，将会造成阻抗值得变化，使其信号失真。故在高速线路板上的导体，其阻抗值应控制在某一范围之内，称为“阻抗控制”。 PCB 迹线的阻抗将由其感应和电容性电感、电阻和电导系数确定。影响PCB 走线的阻抗的因素主要有: 铜线的宽度、铜线的厚度、介质的介电常数、介质的厚度、焊盘的厚度、地线的路径、走线周边的走线等。PCB 阻抗的范围是25 至120 欧姆。 在实际情况下，PCB 传输线路通常由一个导线迹线、一个或多个参考层和绝缘材质组成。迹线和板层构成了控制阻抗。PCB 将常常采用多层结构，并且控制阻抗也可以采用各种方式来构建。但是，无论使用什么方式，阻抗值都将由其物理结构和绝缘材料的电子特性决定： 信号迹线的宽度和厚度 迹线两侧的内核或预填材质的高度 迹线和板层的配置 内核和预填材质的绝缘常数 PCB 传输线主要有两种形式：微带线( Microstrip )与带状线( Stripline )。 微带线( Microstrip ) 微带线是一根带状导线，指只有一边存在参考平面的传输线，顶部和侧边都曝置于空气中（也可上敷涂覆层），位于绝缘常数Er 线路板的表面之上，以电源或接地层为参考。如下图所示：
PCB阻抗匹配总结 网名：chinawei97qq: 1219658831 做硬件工程师好几年，有最初的不做阻抗，到后面认为做阻抗是PCB厂家的事情，导致设计的pcb交给pcb厂家后重新修改修改布线，影响项目进度，下面把总结写在后面，以面再犯同样的错误。 做4层板，正片工艺，这样就对做半孔工艺带来加工不方便，半孔工艺会带来价格的增加，单价增加0.05元/cm2 1.6mm厚度的4层PCB板加工，建议做阻抗设计的时候按照1.5mm厚度进行设计，剩下0.1mm厚度留给工厂作为其他工艺要求用（后制诚厚度，绿油、丝印等）。 （1）满足我们TOP层及BOTTOM层5mil线宽单端阻抗控制为55ohm，见附图一；
（2）满足差分线阻抗为100ohm，见附图二
附图二 一般是通过调整层与层之间的填充（如FR-4）的厚度来满足整个板厚及阻抗控制（单端阻抗与填充厚度及导线宽度有关）的要求。 0.5OZ的铜相当于1.2mil ，1OZ的铜相当于1.9mil 。4层板来说，第一、第二层的厚度和第三、第四层的厚度相同，这样平衡对称有利用PCB板加工和使用，放置翘板。采用了外层1.7mil 内层1.4mil 的填充工艺。采用外层1OZ,内存0.5OZ 的工艺。 附图一中H1为第一层、第二层的间距为3MIL 这样第三层、第四层也为3MIL; 整板厚度为1.6mm，取1.5mm 等于 60mil 。叠层设计的厚度为：1.7＋1.7＋1.4＋1.4＋3＋3＋47.8,大致设计以后可以参考candece下面的计算，见附图三。具体阻抗要求 还是以工厂为准。
附图三 差分阻抗比单端阻抗还要多一个影响参数间距，和要设置Coupling Type 对线的类型，参考附图二的trace separation 中S1 参数为 6.5mil ，allegro 计算如附图四。 附图四
阻抗计算： 1.介电常数E r E r（介电常数）就目前而言通常情况下选用的材料为 F R-4，该种材料的E r 特性为随着加载频率的不同而变化，一般情况下E r的分水岭默认为1 G H Z（高频）。目前材料厂商能够承诺的指标<5.4（1M H z)，根据我们实际加工的经验，在使用频率为1G H Z以下的其E r认为4．2左右。1.5—2.0G H Z的使用频率其仍有下降的空间。故设计时如有阻抗的要求则须考虑该产品的当时的使用频率。 我们在长期的加工和研发的过程中针对不同的厂商已经摸索出一定的规律和计算公式。 ●7628----4.5（全部为1G H z状态下) ●2116----4.2 ●1080----3.6 2. 介质层厚度H H（介质层厚度）该因素对阻抗控制的影响最大故设计中如对阻抗的宽容度很小的话，则该部分的设计应力求准确，FR-4的H的组成是由各种半固化片组合而成的（包括内层芯板），一般情况下常用的半固化片为： ●1080 厚度0.075MM、 ●7628 厚度0.175MM、 ●2116厚度 0.105MM。 3.线宽W 对于W1、W2的说明：
5.铜箔厚度 外层铜箔和内层铜箔的原始厚度规格，一般有0.5OZ、1OZ、2OZ(1OZ约为35um或1.4mil)三种，但经过一系列表面处理后，外层铜箔的最终厚度一般会增加将近1 OZ左右。内层铜箔即为芯板两面的包铜，其最终厚度与原始厚度相差很小，但由于蚀刻的原因，一般会减少几个um。
表层铜箔： 可以使用的表层铜箔材料厚度有三种：12um、18um和35um。加工完成后的最终厚度大约是44um、50um和67um，大致相当于铜厚1 OZ、1.5 OZ、2 OZ。注意：在用阻抗计算软件进行阻抗控制时，外层的铜厚没有0.5 OZ的值。 走线厚度T与该层的铜厚有对应关系，具体如下： 铜箔厚度单位转换： Oz 本来是重量的单位Oz(盎司ang si )=28.3 g(克) 在叠层里面是这么定义的,在一平方英尺的面积上铺一盎司的铜的厚度为1Oz,对应的单位如下
【摘】请教关于SDRAM阻抗匹配的问题 分类：layout相关2014-05-23 10:07 380人阅读评论(0) 收藏举报现在正在做4755与SDRAM连接，SDRAM的频率为166M，手册上说是需要阻抗匹配的，大概是60欧。参考君正给的参考设计发现其在SDRAM的地址线源端串联了一个33欧电阻。显然，这33欧电阻是用来做阻抗匹配的。 问：参考设计所说的60欧的阻抗包不包括这33欧电阻呢？ 答：这个60欧的阻抗应该是传输线的特征阻抗，不包括33欧姆电阻。那个电阻是去振铃的，但振铃就是阻抗不匹配造成的，匹配了就没振铃了。 问：用串联电阻做阻抗匹配的话，还需不需要计算走线的阻抗？还是说两者都需要？ 答：DRAM Layout时第一就要保证走线的阻抗，例如 DDR的数据线保证特征阻抗为50-60欧姆，差分信号线为100-120欧姆。 如果不加串联电阻，其实大多数情况下，也可以正常跑起来。但是，为了可靠性来讲，并不建议这样做。 如果在在DRAM的端口串联一个电阻，可以使DRAM端口的输出阻抗加上这个串联电阻阻抗等于传输线的特征阻抗，简单的说这样可以有效的避免信号反射，提高可靠性。 问：如果我用POLAR计算得传输线的阻抗为87欧，DRAM端口的输出阻抗为22欧，是不是说我只要串联一个65欧的就行？如果这样的话，那么很多书上写的：传输线阻抗为50欧是什么意思呢？ 是的，加入电阻式串行匹配的一种方式。 传输线阻抗为50欧是这个意思：在信号的传输过程中，在信号沿到达的地方，信号线和参考平面（电源平面或地平面）之间由于电场的建立，就会产生一个瞬间的电流，如果传输线是各向同性的，那么只要信号在传输，就会始终存在一个电流I，而如果信号的输出电平为V，则在信号传输过程中（注意是传输过程中），传输线就会等效成一个电阻，大小为V/I，我们把这个等效的电阻称为传输线的特征阻抗Z。要格外注意的是，这个特征阻抗是对交流（AC）信号而言的，对直流（DC）信号，传输线的电阻并不是Z，而是远小于这个值。举例：50欧姆就是这个Z。 问：2层板怎么解决阻抗问题？ 阻抗控制是要有参考层的（就是所谓的地或电源层），需要参考层没问题，但参考层可以和信号线在同一面，叫Coplanar Strip。不过这个对布线要求更高，弄起来更麻烦。 两层板的阻抗控制比较累吧，如果底层敷地的话容易产生阻抗不连续！双面板阻抗控制的问题是50欧姆线太宽了。如果偶尔需要，不太关键的信号，可以用coplanar凑合一段。 2层板不考虑阻抗，运气好也跑得起来，但是稳定性不敢说。玩玩可以，做产品不要这样。高频的东西，该遵守的规则还是要遵守。 问：如果sdram布线的时候不考虑阻抗会怎么样？（也就是说直接串个33欧的电阻，不考虑做阻抗板） 使dram端口的输出阻抗加上这个串联电阻阻抗等于传输线的特征阻抗。如果频率不高,线又很短不考虑阻抗也可以。
1.介电常数E r E r（介电常数）就目前而言通常情况下选用的材料为 F R-4，该种材料的E r 特性为随着加载频率的不同而变化，一般情况下E r的分水岭默认为1 G H Z（高频）。目前材料厂商能够承诺的指标<（1M H z)，根据我们实际加工的经验，在使用频率为1G H Z以下的其E r认为4．2左右。—的使用频率其仍有下降的空间。故设计时如有阻抗的要求则须考虑该产品的当时的使用频率。 我们在长期的加工和研发的过程中针对不同的厂商已经摸索出一定的规律和计算公式。 （全部为1G H z状态下) 2. 介质层厚度H H（介质层厚度）该因素对阻抗控制的影响最大故设计中如对阻抗的宽容度很小的话，则该部分的设计应力求准确，FR-4的H的组成是由各种半固化片组合而成的（包括内层芯板），一般情况下常用的半固化片为： 1080 厚度0.075MM、 7628 厚度0.175MM、 2116厚度 0.105MM。 3.线宽W 对于W1、W2的说明：
5.铜箔厚度 外层铜箔和内层铜箔的原始厚度规格，一般有0.5OZ、1OZ、2OZ(1OZ约为35um或三种，但经过一系列表面处理后，外层铜箔的最终厚度一般会增加将近1 OZ左右。内层铜箔即为芯板两面的包铜，其最终厚度与原始厚度相差很小，但由于蚀刻的原因，一般会减少几个um。
表层铜箔： 可以使用的表层铜箔材料厚度有三种：12um、18um和35um。加工完成后的最终厚度大约是44um、50um和67um，大致相当于铜厚1 OZ、1.5 OZ、2 OZ。注意：在用阻抗计算软件进行阻抗控制时，外层的铜厚没有0.5 OZ的值。 走线厚度T与该层的铜厚有对应关系，具体如下： 铜箔厚度单位转换： Oz 本来是重量的单位Oz(盎司ang si )=28.3 g(克) 在叠层里面是这么定义的,在一平方英尺的面积上铺一盎司的铜的厚度为1Oz,对应的单位如下
详解怎样使用Polar Si9000软件计算阻抗及如何设计层叠结构 一,首先给大家介绍一下Polar软件,Polar是专业计算阻抗的软件,其版本包括:Si6000,Si8000,及Si9000. 二,其次给大家介绍常见的几种阻抗模型:特性阻抗,差分阻抗,共面性阻抗. 1.外层特性阻抗模型 2.内层特性阻抗模型 3.外层差分阻抗模型 4.内层差分阻抗模型 5.共面性阻抗模型:包括(1)外层共面特性阻抗，(2)内层共面特性阻抗，(3)外层共面差分阻抗，(4)内层共面差分阻抗. 三,再次给大家介绍一下芯板(即Core)及半固化片(即PP), 每个多层板都是由芯板和半固化片通过压合而成的,普通的FR-4板材一般有:生益,建滔,联茂等板材供应商.生益FR-4的芯板根据板厚来划分有:0.10MM ,0.15MM,,0.2MM ,,0.25MM.0.3MM,0.4MM,0.5MM等,包括有H/HOZ,1/1OZ,等这里有一点需要大家特别注意:含两位小数的板厚是指不含铜的厚度,只有一位小数指包括铜的总厚度,例如:0.10MM 1/1OZ的芯板,其0.10MM是指介质的厚度,其总厚度应为0.10MM+0.035+0.035MM=0.17MM,再如:0.15MM 1/1OZ的芯板,其总厚度是:0.15MM+0.035MM+0.035MM=0.22MM,而0.2MM 1/1OZ的芯板,其总厚度就是0.2MM,它的介质厚度应为:0.2MM-0.035MM-0.035MM=0.13MM. 半固化片(即PP),一般包括:106,1080,2116,7628等,其厚度为:106为0.04MM,1080为0.06MM,2116为0.11MM,7628为0.19MM. 当我们计算层叠结构时候通常需要把几张PP叠在一起,例如:2116+106,其厚度为0.15MM,即6MIL;1080*2+7628,其厚度为0.31MM,即12.2MIL等.但需注意以下几点:1,一般不允许4张或4张以上PP叠放在一起,因为压合时容易产生滑板现象.2,7628的PP一般不允许放在外层,因为7628表面比较粗糙,会影响板子的外观.3,另外3张1080也不允许放在外层,因为压合时也容易产生滑板现象. 后续我会把一些常用的芯板以及各种组合的PP厚度汇总给大家,以便学习用Polar软件计算阻抗及层叠结构时使用! 四,怎样使用Polar Si9000软件计算阻抗: 首先应知道是特性阻抗还是差分阻抗,具体阻抗线在哪些信号层上,阻抗线的参考面是哪些层?其次根据文件选择正确的阻抗模型来计算阻抗,最后通过调整各层间的介质厚度,或者调整阻抗线的线宽及间距来满足阻抗及板厚的要求! 五,举例说明怎样使用Polar Si9000计算阻抗及设计层叠结构: 1.四层板板厚1.6MM,外层信号线要求控制50欧姆特性阻抗和100欧姆差分阻抗.其设计结构详见:4层板1.6MM阻抗设计.jpg,其中H1代表的是信号层与参考层之间的介质厚度,即L1与L2之间的厚度为3.2MIL,Er1为板材的介电常数,FR-4通常为4.2-4.6,W1称为下线宽，W2称为上线宽,一般认为W1=W+0.5MIL,W2=W-0.5MIL,S1(注意S1<2W)为两根差分线之间的间距(指线边缘与线边缘之间距离),T1信号层的成品铜厚，外层1OZ=1.4MIL,而内层考虑的蚀刻的因素，我们通常认为内层1OZ=1.2MIL,而0.5OZ=0.6MIL。Zdiff为阻抗值。Calculate为计算按钮，各因素是可以互相推算的,例如我们要控制50欧姆的阻抗,线宽为5MIL,H1需要多少呢？在Polar软件中找到特性阻抗模型,把相应要求值写上去，再按H1后面的Calculate为计算按钮，H1的值就计算出来了.大家可以利用Calculate为计算按钮去相互推算试一下。 其中 3.2MIL是由两张106的PP组合而来,48.42MIL指的是 1.3MM 1/1OZ的芯板的介质厚度,具体是这样得来:1.3MM-0.035X2)X39.37=48.42MIL.一般层压厚度需比成品板厚小0.1MM左右，例如成品板厚1.6MM,而我们计算层压厚度一般不也许大于1.5MM,此结构的层压厚度为:0.08MM+1.3MM+0.08MM+0.035MM(铜厚)=1.495MM.即刚好满足成品板厚1.6MM 的要求。 2.六层板板厚1.2MM,信号层要求控制50欧姆特性阻抗和100欧姆差分阻抗.具体详见:6层板1.2MM阻抗设计1.jpg和6层板1.2MM阻抗设计2.jpg,阻抗模型中H2=29.94MIL是怎样得来？5.1+1.2+22.44+1.2=29.94MIL,其中22.44MIL即由3张7628的PP组合,0.19MMX3=0.57MMX39.37=22.44MIL,所以其层压厚度为:0.08MMX2+0.2MMX2+0.49MM+0.035MM=1.085MM.(纠正一个错误:层压结构中0.57MM应改为0.49MM),成品板厚才是1.2MM.0.49MM是由7628*2+2116组合. 六,现给大家提供Polar Si9000 V7.1下载地址及安装方法: 下载地址: 亮腾资讯网, SI9000 V7.1 阻抗计算软件也称PCB叠层阻抗工具SI9000 V7.1 点击setup.exe安装完毕。 打开SI9000，指定\Crack\si9000.lic的路径后即可破解成功。Si9000m是全新的边界元素法场效解算器，建立在我们熟悉的早期Polar阻抗设计系统易于使用的用户界面之上。 Si9000m增加了增强型建模功能，以便预测多介质PCB层的最终阻抗，同时考虑到邻近差动结构之间的介电常数差异。建模时常常忽略了表面涂层，Si9000m模拟涂层与表面线路之间的阻焊厚度。这是一种更好的解决方案，可根据电路板采用的特殊阻焊方法进行定制。新的Si9000m还提取偶模阻抗和共模阻抗。（偶模阻抗是当两条传输线对都采用相同量值、相同极性的信号驱动时，传输线一边的特性阻抗。）在USB2.0和LVDS等高速系统中，越来越需要控制这些 特征阻抗。 七,怎样正确选择阻抗模型: 大家在计算阻抗时，首先要选择正确的阻抗模型是非常重要的！那么怎样选择正确的阻抗模型呢？首先我们必须了解每一个模型所代表的意思，什么情况下采用这种模型? 1.外层特性阻抗模型:外层特性阻抗模型是外层线路中某根线需要控制一般为50欧姆的阻抗,例如:一个四层板,板厚
Feb. 18. 2011 Feb. 18. 2011 Feb. 18. 2011 无线通信系统通常可由射频电路和数字电路两部分所组成，但两者在设计规则和应用场合的不同使之具有很大的差别，主要表现在阻抗、阻抗匹配、吸入电流、在系统的位置以及传输的类型等方面。 Feb. 18. 2011 Feb. 18. 2011 当数字电路的数据传输速率接近或达到射频频率时，高速数字电路的结构和特点会发生变化，其阻抗匹配变得尤为重要。高速数字电路的设计需要的设计经验和背景。Feb. 18. 2011 当信号源阻抗和负载阻抗不是正好共轭匹配时，为了实现信号源到负载之间的无相移最大功率传输，就需
Feb. 18. 2011Feb. 18. 2011 Feb. 18. 2011Feb. 18. 2011 Feb. 18. 2011Feb. 18. 2011
廉、性能最可靠、调节最简便为第一目标 基于集总元件的匹配电路拓扑结构 Feb. 18. 2011Feb. 18. 2011From SEIEE SJTU ?从连接结构上来看，可以有串联连接和并联连接的不同连接， ?从滤波特性上来看，可以有低通滤波器和高通滤波器之分 ?从匹配特性上来看，可以分别适用于Zs>ZL 或者Zs Feb. 18. 2011 From SEIEE SJTU Rs POLAR SI9000 V7.1 阻抗计算软件破解版,站长已安装破解成功，现在免费放出给大家，望大家多多支持本站。压缩包内有安装说明和破解License。如果有问题可以联系本人。因文件比较大，所以放到网盘里面，免费供大家下载。 随着 PCB 信号切换速度不断增长，当今的 PCB 设计厂商需要理解和控制 PCB 迹线的阻抗。相应于现代数字电路较短的信号传输时间和较高的时钟速率，PCB 迹线不再是简单的连接，而是传输线。 在实际情况中，需要在数字边际速度高于1ns 或模拟频率超过300Mhz时控制迹线阻抗。PCB 迹线的关键参数之一是其特性阻抗（即波沿信号传输线路传送时电压与电流的比值）。印制电路板上导线的特性阻抗是电路板设计的一个重要指标，特别是在高频电路的PCB设计中，必须考虑导线的特性阻抗和器件或信号所要求的特性阻抗是否一致，是否匹配。这就涉及到两个概念：阻抗控制与阻抗匹配，本文重点讨论阻抗控制和叠层设计的问题。 阻抗控制 阻抗控制(eImpedance Controling)，线路板中的导体中会有各种信号的传递，为提高其传输速率而必须提高其频率，线路本身若因蚀刻，叠层厚度，导线宽度等不同因素，将会造成阻抗值得变化，使其信号失真。故在高速线路板上的导体，其阻抗值应控制在某一范围之内，称为“阻抗控制”。 PCB 迹线的阻抗将由其感应和电容性电感、电阻和电导系数确定。影响PCB走线的阻抗的因素主要有: 铜线的宽度、铜线的厚度、介质的介电常数、介质的厚度、 焊盘的厚度、地线的路径、走线周边的走线等。PCB 阻抗的范围是 25 至120 欧姆。 在实际情况下，PCB 传输线路通常由一个导线迹线、一个或多个参考层和绝缘材质组成。迹线和板层构成了控制阻抗。PCB 将常常采用多层结构，并且控制阻抗也可以采用各种方式来构建。但是，无论使用什么方式，阻抗值都将由其物理结构和绝缘材料的电子特性决定： ?信号迹线的宽度和厚度 ?迹线两侧的内核或预填材质的高度 ?迹线和板层的配置 ?内核和预填材质的绝缘常数 PCB传输线主要有两种形式：微带线（Microstrip）与带状线（Stripline）。 微带线（Microstrip）： 微带线是一根带状导线，指只有一边存在参考平面的传输线，顶部和侧边都曝置于空气中（也可上敷涂覆层），位于绝缘常数 Er 线路板的表面之上，以电源或接地层为参考。如下图所示： 注意：在实际的PCB制造中，板厂通常会在PCB板的表面涂覆一层绿油，因此在实际的阻抗计算中，通常对于表面微带线采用下图所示的模型进行计算： 高速PCB设计要素(一)－层叠 2010-03-07 14:33:07|分类：PCB | 标签：|字号大中小订阅 对Allegro使用熟练程度，不仅在使用上，还要知道如何进行阻抗控制,如何使用工具进行信号完整性分析.如何使用IBIS模型。真正的PCB高手应该还是信号完整性专家。（在我面试过程中也经常会被询问到是否对高速板进行仿真的问题）。对于电源、地的层数以及信号层数确定后，它们之间的相对排布位置是每一个PCB工程师都不能回避的话题。 PCB设计者，很注重叠层问题，一个好的叠层结构是对大多数信号整体性问题和EMC问题的最好防范措施，同时也最易被人们误解。这里有几种因素在起作用，能解决一个问题的好方法可能会导致其它问题的恶化。很多系统设计供应商会建议电路板中至少应该有一个连续平面以控制特性阻抗和信号质量，只要成本能承受得起，这是个很好的建议。EMC咨询专家时常建议在外层上放置地线填充(ground fill)或地线层来控制电磁辐射和对电磁干扰的灵敏度，在一定条件下这也是一种好建议。 然而，由于瞬态电流的原因，在某些普通PCB设计中采用这种方法可能会遇到麻烦。首先，我们来看一对电源层/地线层这种简单的情况：它可看作为一个电容。可以认为电源层和地线层是电容的两个极板。要想得到较大的电容值，就需将两个极板靠得更近(距离D)，并增大介电常数(εr)。电容越大则阻抗越低，这是我们所希望的，因为这样可以抑制噪声。不管其它层怎样安排，主电源层和地线层应相邻，并处于叠层的中部。如果电源层和地线层间距较大，就会造成很大的电流环并带来很大的噪声。 PCB的各层分布一般是对称的。不应将多于两个的信号层相邻放置；否则，很大程度上将失去对SI的控制。最好将内部信号层成对地对称放置。除非有些信号需要连线到SMT器件,我们应尽量减少外层的信号布线。 层的排布一般原则： 1)元件面下面（第二层）为地平面，提供器件屏蔽层以及为顶层布线提供参考平面； 2)所有信号层尽可能与地平面相邻； 3)尽量避免两信号层直接相邻； 4)主电源尽可能与其对应地相邻； 5)兼顾层压结构对称。 6)对于母板的层排布，现有母板很难控制平行长距离布线，对于板级工作频率在50MHZ以上的（50MHZ以下的情况可参照，适当放宽），建议排布原则： 7)元件面、焊接面为完整的地平面（屏蔽）； 8)无相邻平行布线层； 9)所有信号层尽可能与地平面相邻； 10)关键信号与地层相邻，不跨分割区。 注：具体PCB的层的设置时，要对以上原则进行灵活掌握，在领会以上原则的基础上，根据实际单板的需求，如：是否需要一关键布线层、电源、地平面的分割情况等，确定层的排布，切忌生搬硬套，或抠住一点不放。 四层板:优选方案1，可用方案3 方案电源层数/地层数/信号层数1/2/3/4 #1 1 1 2 S G P S #2 1 2 2 G S S P #3 1 1 2 S P G S 方案1此方案四层PCB的主选层设置方案，在元件面下有一地平面，关键信号优选布TOP层；至于层厚设置，有以下建议： 满足阻抗控制芯板（GND到PO W ER）不宜过厚，以降低电源、地平面的分布阻抗；保证电源平面的去藕效果；为了达到一定的屏蔽效果，有人试图把电源、地平面放在TOP、BOTTOM层，即采用方案2：此方案为了达到想要的屏蔽效果，至少存在以下缺陷：电源、地相距过远，电源平面阻抗较大；电源、 阻抗计算： 1.介电常数 Er Er（介电常数）就目前而言通常情况下选用的材料为 FR-4，该种材料的 Er 特性为随着加载频率的不同而变化，一般情况下 Er 的分水岭默认为 1GHZ（高频）。目前材料厂商能够承诺的指标＜5.4（1MHz），根据我们实际加工的经验，在使用频率为 1GHZ 以下的其 Er 认为 4．2 左右。1.5—2.0GHZ 的使用频率其仍有下降的空间。故设计时如有阻抗的要求则须考虑该产品的当时的使用频率。 我们在长期的加工和研发的过程中针对不同的厂商已经摸索出一定的规律和计算公式。 ?7628 --- 4.5 （全部为 1GHz 状态下） ?2116 --- 4.2 ?1080 --- 3.6 2.介质层厚度 H H（介质层厚度）该因素对阻抗控制的影响最大故设计中如对阻抗的宽容度很小的话，则该部分的设计应力求准确，FR-4 的H 的组成是由各种半固化片组合而成的（包括内层芯板），一般情况下常用的半固化片为： ?1080 厚度 0.075MM 、 ?7628 厚度 0.175MM 、 ?2116 厚度 0.105MM 。 3.线宽W 对于 W1、W2 的说明： W1 此处的 W=W1，W1=W2. 规则：W1=W-A W—-设计线宽 A—–Etch loss （见上表） 走线上下宽度不一致的原因是：PCB 板制造过程中是从上到下而腐蚀，因此腐蚀出来的线呈梯形。 4.绿油厚度：因绿油厚度对阻抗影响较小，故假定为定值 0.5mil。 5.铜箔厚度 外层铜箔和内层铜箔的原始厚度规格，一般有0.5OZ、1OZ、2OZ（1OZ 约为35um 或 1.4mil）三种，但经过一系列表面处理后，外层铜箔的最终厚度一般会增加将近 1 OZ 左右。内层铜箔即为芯板两面的包铜，其最终厚度与原始厚度相差很小，但由于蚀刻的原因，一般会减少几个 um。阻抗计算软件POLAR SI9000 V7.1 软件介绍
