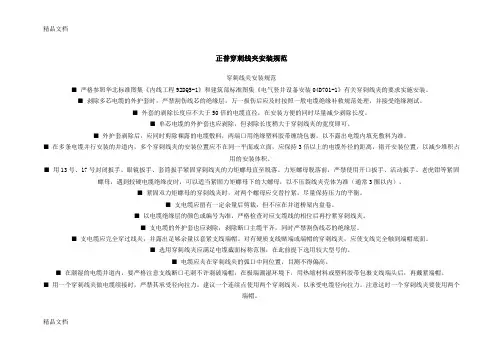

正普穿刺线夹安装规范

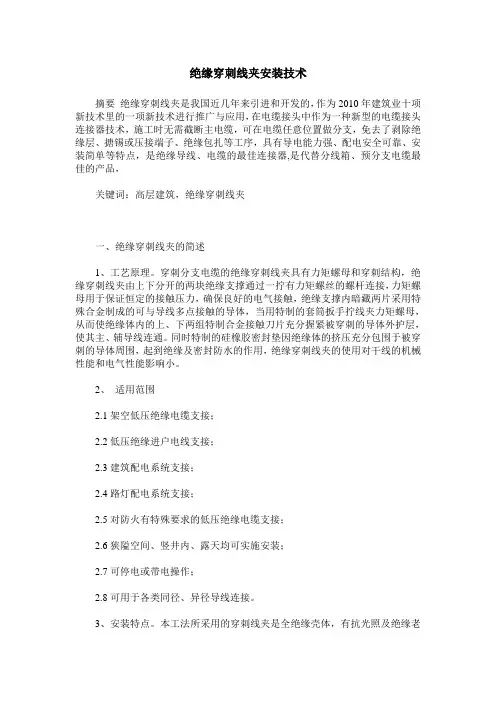

穿刺线夹安装规范
■ 严格参照华北标准图集《内线工程92DQ5-1》和建筑部标准图集《电气竖井设备安装04D701-1》有关穿刺线夹的要求实施安装。
■ 剥除多芯电缆的外护套时，严禁割伤线芯的绝缘层，万一损伤后应及时按照一般电缆绝缘补救规范处理，并接受绝缘测试。
■ 外套的剥除长度应不大于50倍的电缆直径，在安装方便的同时尽量减少剥除长度。
■ 单芯电缆的外护套也应剥除，但剥除长度稍大于穿刺线夹的宽度即可。
■ 外护套剥除后，应同时剪除裸露的电缆敷料，两端口用绝缘塑料胶带缠绕包裹，以不露出电缆内填充敷料为准。
■ 在多条电缆并行安装的井道内，多个穿刺线夹的安装位置应不在同一平面或立面，应保持3倍以上的电缆外径的距离，错开安装位置，以减少堆积占
用的安装体积。
■ 用13号、17号封闭扳手、眼镜扳手、套筒扳手紧固穿刺线夹的力矩螺母直至脱落。力矩螺母脱落前，严禁使用开口扳手、活动扳手、老虎钳等紧固螺母，遇到较硬电缆绝缘皮时，可以适当紧固力矩螺母下的大螺母，以不压裂线夹壳体为准（通常3圈以内）。
■ 紧固双力矩螺母的穿刺线夹时，对两个螺母应交替拧紧，尽量保持压力的平衡。
■ 支电缆应留有一定余量后剪裁，但不应在井道桥架内盘卷。
■ 以电缆绝缘层的颜色或编号为准，严格检查对应支缆线的相位后再拧紧穿刺线夹。
■ 支电缆的外护套也应剥除，剥除断口主缆平齐，同时严禁割伤线芯的绝缘层。
■ 支电缆应完全穿过线夹，并露出足够余量以套紧支线端帽。对有硬质支线赌端或端帽的穿刺线夹，应使支线完全触到端帽底面。
■ 选用穿刺线夹应满足电缆截面标称范围，在此前提下选用较大型号的。
■ 电缆应夹在穿刺线夹的弧口中间位置，目测不得偏高。
■ 在潮湿的电缆井道内，要严格注意支线断口毛刺不许刺破端帽，在极端潮湿环境下，用热缩材料或塑料胶带包裹支线端头后，再戴紧端帽。
■ 用一个穿刺线夹做电缆续接时，严禁其承受径向拉力。建议一个连续点使用两个穿刺线夹，以承受电缆径向拉力。注意这时一个穿刺线夹要使用两个
端帽。
■ 选用一个穿刺线夹做U形分支时，以两条分支的额定电流之和小于穿刺线夹的额定电流为准。
■ 铠装电缆安装穿刺线夹时，外护套剥除后，两端要做等电位连接，其绝缘防潮处理参照国家或电力部门规范，分支处需要灌注绝缘防护胶时，应计算
散热。
■ 原则上不许重复使用穿刺线夹，也就是不能安装力矩螺母已脱落的穿刺线夹。
■ 安装完毕穿刺线夹后又要调整电缆摆放位置时，要注意不能使穿刺线夹的紧固螺栓直接顶触电缆，如有直接顶触，应采取缠裹交代的或套戴帽等隔离
措施，防止电缆电动力振动线夹螺栓截破电缆绝缘层。
■ 分支电缆与主电缆等线径时，不用加装保护；相差系数很大时，原则上分支线长度超过3米即要设保护；相差系数0.35以下时，8米内可不设保护，相差系数0.55以下时，11米内可设保护；或参照相应标准经严谨论证后是否加装支线保护。
北京正普瑞达商贸有限公司

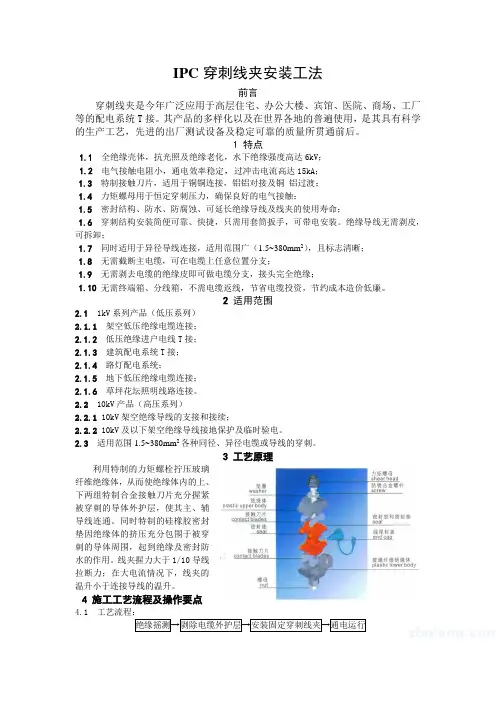

绝缘穿刺线夹

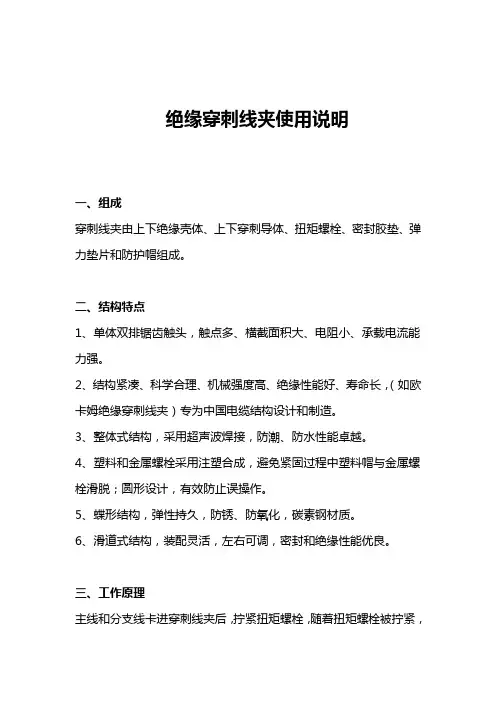

绝缘穿刺线夹(Insulation Piercing Connectors)主要由绝缘壳体、穿刺刀片、防水胶垫、力矩螺栓组成。当做电缆分支连接时，将分支电缆插入支线帽并确定好主线分支位置后，用套筒扳手拧紧线夹上的力矩螺母，随着力矩螺母的拧紧，线夹上下两块暗藏有穿刺刀片的绝缘体逐渐合龙，同时，包裹在穿刺刀片周围的弧形密封胶垫逐步紧贴电缆绝缘层，穿刺刀片亦开始穿刺电缆绝缘层及金属导体。当密封胶垫和绝缘油脂的密封程度和穿刺刀片与金属体的接触达到最佳效果时，力矩螺母自动脱落，此时，安装完成且接触点密封和电气效果达到最佳。

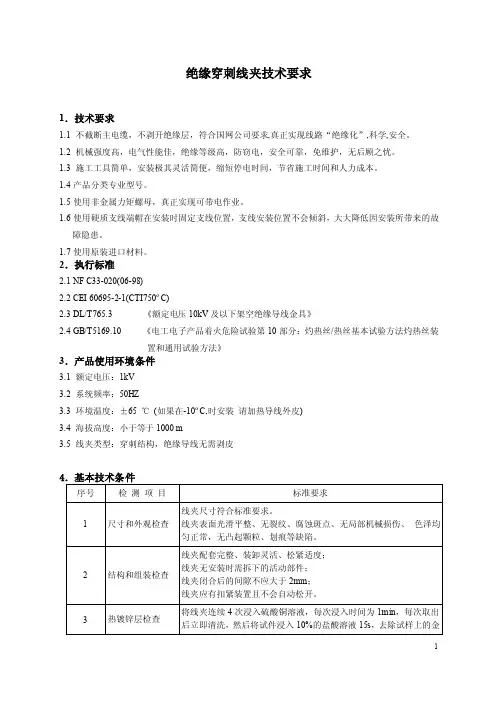

1.产品概况:
1.1 穿刺结构,安装简单,绝缘导线无需剥皮;
1.2 力矩螺母,穿刺压力恒定,确保良好的电气连接而不损伤导线,
1.3 自密封结构,防潮,防水,防腐蚀,延长绝缘导线及线夹的使用寿命
1.4 采用特制接触刀片,适用铜(铝)对接及铜铝过渡
1.5 电气接触电阻小,接触电阻小于等长分支导线电阻的1.1倍,符合DL/T765.1-2001标准
1.6 特殊绝缘壳体,抗光照及环境老化,介电强度>12KV
1.7 弧面设计,适用同(异)径导线连接,连接范围广(0.75mm2-400mm2)
2.性能实验
2.1 机械性能:线夹握力大于1/10导线拉断力,符合GB2314-1997要求
2.2 温升性能:在大电流情况下,线夹的温度升连接导线的温升
2.3 热循环性能:符合GB/T2317-2000电力金具热循环试验标准.
2.4 防水绝缘性能:符合GB/T13140-1998第2部分标准的相关试验要求
2.5 抗腐蚀性能:在二氧化硫和盐雾环境中做3次14天的循环测试.
2.6 环境老化性能: 在紫外线,干燥,和潮湿的环境中,温度变化和热冲击中暴露六个星期
2.7 防火性能:连接器件的绝缘材料经受信灼热丝试验,符合GB/T5169.4第4-10章要求
三大优势：
安装简便：不需剥去电缆的绝缘皮即可做电缆分支，接头完全绝缘。不需截断主电缆，
可在电缆任意位置做分支。安装简便可靠，只需用套筒扳手，可带电安装。
使用安全：接头耐扭曲、防震、防水、阻燃、防电化腐蚀老化，无需维护。已成功使用30多年。节约成本：安装空间极小，节省桥架和土建费用。建筑中应用，不需要终端箱、分接箱，
不需电缆返线，节省电缆投资。电缆+穿刺线夹的费用低于其他供电系统，仅为插接
母线的40%左右，是预制分支电缆的60%左右。

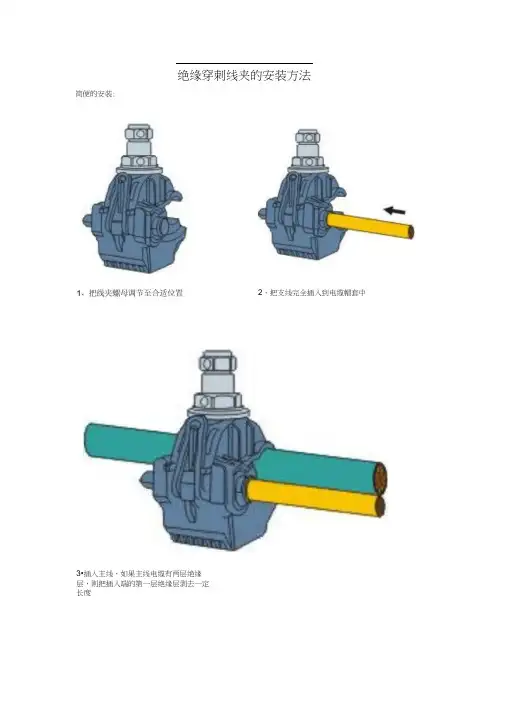

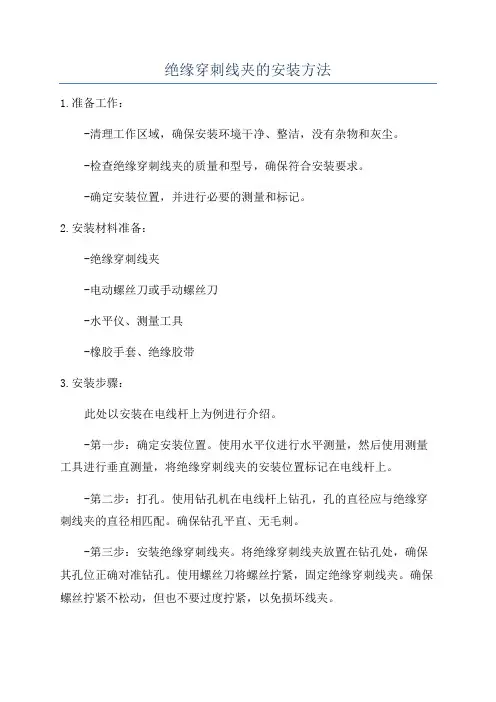

安装方法:
1.把穿刺线夹螺母调节至合适位置,把支线完全插入到支线帽套中。
2.插入主线,主线有两层绝缘皮的则要在连接位置剥除一定长度的外层绝缘皮。
3.主\支线放到适当位置并保持平行,先用手旋拧紧螺母,固定好线夹。
4.用尺寸相应的套筒板手均匀旋紧螺母,直到顶端断裂脱落,安装完成。
