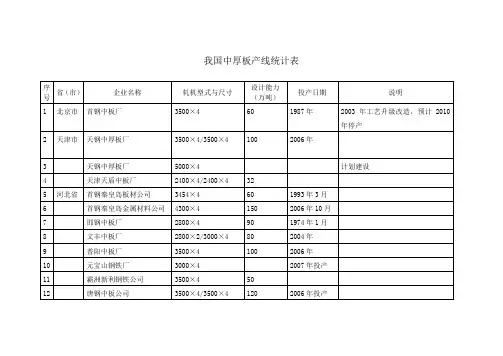

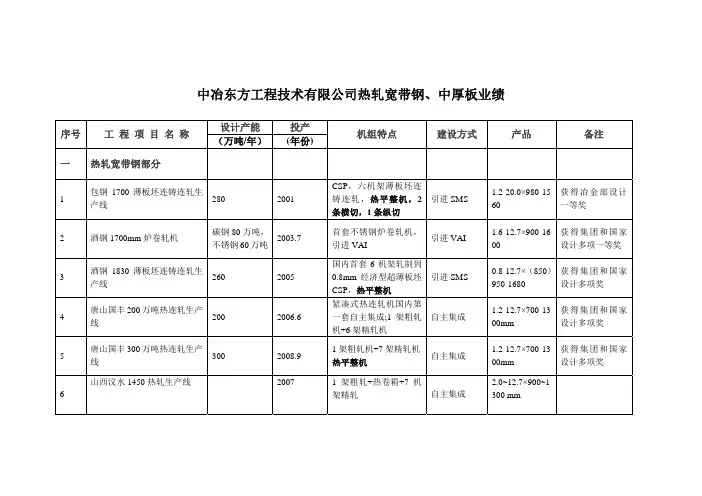

我国已建、在建、拟建中厚板轧机生产线一览
我国中厚板轧机概况和中厚板轧机新技术 1、我国中厚板轧机概况 热轧中厚板生产设备包括热连轧机组、中厚板轧机和炉卷轧机等。热连轧宽带钢轧机适合生产薄而窄的产品，常规中厚板轧机适合生产厚而宽的产品，而新兴的宽规格卷轧中厚板轧机（炉卷）能够生产前两种轧机生产比较困难的薄而宽规格的产品。国内中厚板产量主要来源于中厚板轧机，其次是热连轧机。 随着长期生产实践与科学技术的不断进步，中厚板轧机生产工艺有两种方案：一是，传统的常规中厚板生产线，采用单张钢板轧制方式。轧机布置型式有：三辊劳特式轧机（已淘汰）；单机架四辊轧机；双机架布置，即二辊粗轧机＋四辊精轧机或四辊粗轧机＋四辊精轧机。二是，卷轧中厚板生产线，即炉卷轧机，该工艺是从上世纪80年代逐步发展起来的，既可单张钢板轧制，又可采用卷轧方式生产中厚板。 我国于1936年在鞍钢建成第一套2300中板轧机（三辊劳特式）。新中国于1958年和1966年先后建成了鞍钢2800/1700半连续钢板轧机和武钢2800中厚板轧机、太钢2300/1700炉卷轧机。1978年建成了舞钢4200宽厚板轧机。宝钢5000、沙钢5000、鞍钢5500宽厚板轧机分别于2005年、2006年、2008年建成投产。 我国常规的中厚板轧机目前可分三类，1类：4.3m和5m高水平轧机；2类：以3.5m为代表的中等水平轧机；3类：2.3、2.8m老旧轧机。2008年，我国中厚板轧机将达到59套，产能5553万t/a。到2010年我国中厚板轧机产能将达到6500～7000万t/a。 2、中厚板轧机新技术 我国中厚板轧机经过近些年来的改造和引进，采用了许多新技术，如在大多数轧机上普遍采用了液压AGC和轧机过程控制系统，部分轧机已经采用立辊轧机的AWC、工作辊弯辊技术及CVC技术等。特别是宝钢5000、沙钢5000、鞍钢5500宽厚板轧机，均采用了当今世界上最先进的轧机新技术。以宝钢5000mm轧机为例其采用的新技术： 1）采用了高水平的控制轧制和控制冷却工艺。如在置于精轧机后的加速冷却装置上采用喷射冷却和层流冷却组合形式，使其可实现直接淬火（DQ）,具有冷却速率调节范围广和高冷却速率等特点。 2）采用了多功能厚度控制技术。如高精度多点式设定模型、厚度液压自动控制（AGC）（包括：高响应液压AGC、监控AGC、绝对AGC技术等）、近距离布置的γ射线测厚仪，可以生产变厚度（LP）钢板。 3）采用MAS轧制法与近距离布置的立辊相结合，立辊采用宽度自动控制（AWC）短行程（SSC）技术，进行平面形状控制，可大幅度提高成材率和钢板宽度控制精度。 4）采用了连续可变凸度（CVC）和垂直面双轴承座工作辊弯辊系统（WRB）配合的板形控制技术，可实现板凸度和板平直度的综和控制，有利于提高钢板的成材率和厚度的均匀性。
１．我国中厚板产能产线格局现状 能合计９２４２万吨／年；其中中厚板有效生产线为６８条，设计产能为８５７０万吨／年。湘钢３套轧机，２０１６年全年停产１套（3.８ｍ单机架）；鞍钢４套乳机，但在鲅鱼圈新建的３．８ｍ轧机至今未生产；河北文丰新建的4.３ｍ也未生产；天津中板厂２．４ｍ停产；其余华伟、飞达、益成、春冶、兆顺、绍兴等已停产；另外部分钢厂中厚板生产线长期处于半停产状态。 就轧机宽度来看，目前国内中厚板轧机组最窄为２３００ｍｍ，最宽为５５００ｍｍ，其中占比最大是２ｍ－３ｍ轧机生产线，随着轧机组宽度的增加，产线数量就越少。其中４７００ｍｍ及以上的轧机共７台，均建于２００５年以后，具有轧制压力大，板幅宽、前后工序配套能力强等优势，瞄准的是中厚板的高端产品。厂家主要以大型国有企业和技术实力较雄厚的企业为主，如宝钢、鞍钢和沙钢等（见表１）。 及２０１６年出现增速为负增长的情况。２０１６年，我国中厚板轧机生产中板、厚板、特厚板共６９１９．０８万吨（其中极少部分是在热连轧轧机上生产的之外，其余均在中厚板轧机上生产），占钢材总产量的６．１％，较２０１５年减少４１３．８２万吨。其中：中板３５９８．６６万吨，较２０１５年减少１０．４８％，厚钢板２５５３．９２万吨，特厚钢板７６６．５万吨，与２０１５年整体持平。虽然中厚板产量整体过剩，但特厚板尤其是高端特厚板的需求量依然很大，部分仍需进口。近年来我国中厚板产量及其增长（见表２、
２０１６年我国中厚板的出口主要以中板为主，而厚钢板的进口略高于出口。中厚板表观消 技术方面的缺陷导致我国短时期内不可能结束中厚板需要进口的局面，事实上目前国内中厚板进口也主要集中在高附加值产品领域。对于部分重点工程和特殊用途所需要的高品质、高性能的中厚板，国内钢厂暂时缺乏此项技术，只能依赖国外的进口。随着国家加大淘汰落后产能力度的开展，中厚板产品正在逐渐向高附加值产品转移，低附加值产品生产量逐渐缩减。因此国内高附加值产能的补充，中厚板进口依赖度逐渐下降，中厚板进口占比也有下降的趋势。中厚板的出口主要集中在造船及机械制造等领域。 平，在五大钢材品种中处于最末端。中厚板产量整体过剩以及市场的疲弱表现是许多生产企 业停产、减产的主要原因。
综述（中厚板） 西安建筑科技大学材料成型及控制工程0902 XX 2013,0401 1.中厚板简介 中厚钢板大约有200 年的生产历史，它是国家现代化不可缺少的一项钢材品种，被广泛用于大直径输送管、压力容器、锅炉、桥梁、海洋平台、各类舰艇、坦克装甲、车辆、建筑构件、机器结构等领域。具品种繁多，使用温度要求较广（-200~600），使用环境要求复杂（耐候性、耐蚀性等），使用强度要求高（强韧性、焊接性能好等）。 一个国家的中厚板轧机水平也是一个国家钢铁工业装备水平的标志之一，进而在一定程度上也是一个国家工业水平的反映。随着我国工业的发展，对中厚钢板产品，无论从数量上还是从品种质量上都已提出厂更高的要求。板是平板状、矩形的，可直接轧制或由宽钢带剪切而成，与钢带合称板带钢。 2.中厚板生产的总体概况 根据《2011中国钢铁工业年鉴》，中国现有中厚板轧机总生产能力为9331万t/a,2012年共生产中厚板7221万ｔ，其中特厚板708万ｔ、厚板2432万ｔ、中板4081万ｔ。 近年来，国内中厚板不仅在产量上增长迅速，而且在品种开发方面也取得了很大成绩。目前已经开发出了屈服强度高于960Mpa级的高强工程机械用钢，高强韧耐磨钢NM360,NM400,NM500,NM550也已经能生产，并分别制定了国家标准。低温压力容器钢方面，已经开发出确保－196℃低温韧性的LNG储罐用9Ni钢，中温抗氢钢15CrMoR、14Cr1MoR、12Cr2Mo1VR；开发出的抗拉强度610MPa级的Q420qE钢板已经成功应用于南京大胜关高铁大桥；屈服强度级别为420、460MPa 的高建钢也已应用于水立方、鸟巢等重大工程项目中。并已能生产460、550ＭPa级超高强船板、海洋平台用钢及690MP A级齿条钢;X80级管线用钢已经成功大批量应用于西气东输二线，并具备了X100及Ｘ120超高强韧管线钢的生产能力；用于第３代核技术建造反应堆安全壳用钢板SA738GＲB也已国产化。
.................大学 本科生毕业设计开题报告 题目：年产150万吨中厚板车间工艺设计 学院：冶金与能源学院 专业：材料成型及控制工程 班级： 姓名： 学号： 指导教师： 2015年11 月15 日 一．选题背景 1.1题目来源 冶金行业经过了近８年的高速发展，行业的钢材产能已经达到近６亿吨／年。已有和在建的中厚板生产线近７０条，中厚板生产能力达到接近７０００万吨／年。但是国际金融危机的影响和国内经济周期的调整，钢铁产品市场成了典型的买方市场。冶金企业如何在这一轮经济调整中，实现技术和产品的转型成了决定企业生存的关键。各中厚板生产厂纷纷根据自身的技术装备特点、技术研发能力、市场客户需求确定自己的产品战略定位。综合实力强的企业，全力体现出产品的差异化战略，坚持不懈地开发生产其他企业无法生产或难于生产的市场短线、高档产品。高档次产品开发离不开性能控制技术，性能控制的新技术不仅提高钢板的性能，还可以带来生产成本的降低。 1.2项目概述： 经过对国内外中厚板市场现状的分析以及前景预测，综合对当地各种物料供应、能源等其它资源的分析，我们选择区域与资源优势居一体的唐山曹妃甸地区作为建厂厂址，设计一座年产量150万吨4300热轧中厚板车间，并且能够生产规格齐全、性能优良，能满足市场需求的产品。 1.3中厚板简介 中厚钢板：厚度大于4mm的钢板属于中厚钢板。其中，厚度4.0-20.0mm的钢板称为中厚板，厚度20.0-60.0mm的称为厚板，厚度超过60.0mm的为特厚板。 中厚板的用途： 中厚板主要用于建筑工程、机械制造、容器制造、造船、桥梁等行业，并且随着国民经济建设其需求量非常之大，范围也十分广。 （1）造船钢板：用于制造海洋及内河船舶船体。要求强度高、塑性、韧性、冷弯性能、焊接性能、耐蚀性能都好。 （2）桥梁用钢板用于大型铁路桥梁。要求承受动载荷、冲击、震动、耐蚀等。 （3）锅炉钢板：用于制造各种锅炉及重要附件，由于锅炉钢板处于中温（350℃以下）高压状态下工作，除承受较高压力外，还受到冲击，疲劳载荷及水和气腐蚀，要求保证一定强度，还要有良好的焊接及冷弯性能。 （4）压力容器用钢板：主要用于制造石油、化工气体分离和气体储运的压力容器或其
1前言 中厚板轧机工作辊辊身长度在3000mm以上的都划归于宽厚板轧机范围内，因它生产板宽在2800mm以上时会受到铁路和公路超宽货物运输的限制。另外，宽厚板轧机不单纯是一个板宽问题，而且还包含产量、质量、成本、钢板最大单重与尺寸、性能均匀、成材率及规模经济等一系列相关的技术经济问题。宽厚板轧机是轧机中最大的轧机。能设计制造的只限于日本、德国、美国、法国、俄罗斯、英国及我国等少数几个国家。能建设的也只有33个经济实力比较强的国家。 近几年来，宽厚板轧机新建比较多，而小于3000mm轧机基本上不再新建。中国和俄罗斯5000mm以上的轧机数量已超过日本；韩国和印度也超过美国和德国，全球宽厚板轧机格局已发生一个很大的变化。因此，下面就全球宽厚板轧机的形势进行详细介绍。 2宽厚板轧机的优势 中厚板轧机经历了一个从小到大的发展过程，自最初的1200mm发展到现在最大的5500mm，轧机越大，优势越多。 日本水岛一厂4700mm/4800mm、名古屋4800mm/4700mm和鹿岛5335mm/4724mm三台双机架轧机，为满足用户更宽钢板的需求和增大生产能力。后建的粗轧机都比先建的精轧机大。大分厂原方案是建设3800mm轧机，已做了大量前期工作，发现轧机定小了，后修改成5500mm轧机。意大利塔兰托厂1965年投产3650mm轧机，1971投产的第二台宽厚板轧机增至4826mm。韩国浦项厂1972年投产3400mm轧机，而1977年建成的第二台也扩大为4724mm。巴西1962年建成第一台是3050mm轧机，而1976年和1978年建成两台均改成为4100mm。德国迪林根厂1970年建成4300mm 高刚度轧机，而1985年将4300mm轧机改造成4800mm，并增建一架5500mm粗轧机，组成5500mm/4800mm双机架轧机，成为当时世界上最大的双机架轧机。法国敦克尔克厂1962年建成4320mm轧机，为了生产建造航母用钢板，1984年底在现有轧机后面新建一架5000mm精轧机，组成为4320mm/5000mm双机架，成为当时法国最大最好的轧机。世界上中厚钢板轧机是一个由小往大发展的过程，我国也不例外，20世纪90年代开始，短短几年内已建成宽厚板轧机达58台之多，而且把现有数10台小轧机进行了改造。 宽厚板轧机的优势主要体现在以下几个方面： （1）轧机大、产能也大 中厚钢板轧机产能取决于轧机的大小，组成与型式。表1为轧机大小，组成型式与产能的关系。表中所列分成常规轧制和附有立辊与控制轧制两种情况，一般说，采用轧边与控轧两项新工艺后产能会有所下降。 表1 中厚板轧机大小、组成型式与产能的关系 —————————————————————————————————————序轧机大小，mm 年产能，万t 号四辊单机架四辊双机架 常规轧机附主辊控制轧制常规轧机附主辊控制轧制————————————————————————————————————— 1 2300 20～30 15～20 35～60 25～40 2 2800 30～60 20～40 60～80 40～60 3 3300 45～70 35～50 70～100 50～80 4 3800 50～90 45～6 5 100～140 80～120 5 4300 90～110 65～90 140～180 120～160
中厚板生产现状与工艺变化研究 摘要:我国的中厚板生产技术将伴随钢铁工业的迅猛发展及下游产业的需求变化而快速发展。中厚板生产产品的发展趋势是以高强、专用特殊板为主,生产技术的发展趋势是以TMCP和微合金化为主,辅之以满足下游用户特殊需要的探伤、喷丸和热处理等工艺。在供求关系上,目前的中低档产品供大于求,通过3~5年时间将达到供求的动态平衡,逐步实现高档次、高质量产品100%国产化。 关键词:中厚板；轧机工艺；装备发展 近几年，我国的中厚板轧机发展较快,产品和工艺装备的升级也如雨后春笋。但要真正生产高档次的钢板,仍有一些差距。目前,国内外石油、天然气系统需求的高强、高压、耐候、耐蚀和抗裂等特殊要求的管线、石油储罐和石油平台用钢等,仍不能满足需求。所以我国的中厚板生产也同我国的钢铁工业一样,需要有一个从量到质、从大到强的转变。 1、我国中厚板轧机生产线现状 1.1中厚板轧机现状 就中厚板轧机而言,目前可以分为三类:即4300mm和5000mm的主轧机为A 类。近两年建成投产的生产线具有轧制压力大(80MN~100MN)、板幅宽、前后工序配套能力强等优势,瞄准的是中厚板的高端产品。厂家主要以大型国有企业和技术实力较雄厚的企业为主,如宝钢、鞍钢和沙钢等;B类主要是以3.5m轧机为代表的中档水平轧机,其轧制压力居中偏高(50MN~70MN),前后工序的配套正在逐步完善,主要被技术实力雄厚、目前还不能生产高端产品的企业拥有,如首钢和济钢等;C 类轧机以生产传统的中低档产品为主,主要由一些老企业和部分新兴的民营企业所拥有,如营口和文丰等。目前各大钢铁企业和具备一定实力的企业在扩张规模的同时,也在工装水平上和配套工序上对中厚板工艺进行新一轮的升级和技术改造,甚至是异地建设全新的中厚板厂,这些升级改造后和新建的装备将全面提升我国中厚板产品的品质和档次。可以预计,在2008年之前,对于我国国民经济需要的高档中厚板产品国内即可具备一定的生产能力。就像欧洲一位钢铁专家断言,目前中国已具有世界上最先进的钢铁装备,不出3年,中国就会成为世界钢铁强国。根据钢协的统计,近几年我国中厚板轧机的规格、数量。 1.2中厚板轧钢生产线工艺装备的现状 中厚板轧钢生产线的工艺装备是在钢坯质量一定的前提下保证最终产品质量的重要环节。以往的轧钢厂是以轧机为中心,其余的装备往往是因陋就简,尤其是在以普材为主的生产厂更是如此。轧制中厚板时尽管在加热和精整工序上采取了一些保护措施,如不产生划伤、提高剪切质量等,但是随着产品质量、品种规格、产品档次和用途等市场因素的变化,各生产厂已开始逐步重视并对整个工艺线进行分析、升级和改造。由于历史原因,我国中厚板轧机生产线的总体装备水平与国外先进厂家还存在一定的差距。主要体现在: (1)规模小,装备水平低; (2)加热炉大部分为推钢式,加热能力和质量保证能力差; (3)轧机能力差距大,一是3m以下的轧机占总量的80%左右;二是轧制压力大部分为30MN~50MN; (4)后部精整能力不足,因陋就简。如矫直机能力不足,几乎没有冷矫;纵剪能力
中厚板的发展现状及趋势 近些年国内市场对中厚板的需求一直保持增长态势, 尤其是从2000年开始, 这一需求攀升速度急剧加快, 最主要的拉动因素是基础设施建设用钢结构、造船工业、桥梁建设、油气开发及输送等行业的蓬勃发展。中厚板是重要的建筑钢材品种,广泛用于机械制造、桥梁、厂房、电站、城市公共建筑等,由于国民经济的高速发展,拉动了中厚板市场的需求并促进了中厚板行业的快速发展。近3 年,全国新上马宽厚板轧机共29 条,产能达到11 539 万t ,产品结构正向更宽更厚的方向倾斜,且由原始的普碳钢板向高强度品种钢发展。[1] 1 全国中厚板的现状 1.1 近几年中厚板的生产和消耗 由于国民经济强大需求的拉动和综合国力的增强, 中国冶金工业出现了前所未有的发展机遇和发展速度。1987 - 2004 年成品钢材产量、中厚板(卷) 产量及2000 - 2004年中厚板产量见表1。截至2003年底中国已建成的中厚板轧机生产能力1719万吨, 其中宽度4000 mm以上中厚板轧机生产能力320万吨, 3500～3800 mm轧机生产能力305万吨, 2800～3000 mm轧机生产能力360万吨, 2300～2700 mm轧机生产能力734万吨。据不完全统计, 2004 年底投产和在建的中厚板轧机有15套, 生产能力1435万吨。其中2套(宝钢、沙钢) 为5000 mm宽厚板轧机, 生产能力290万吨;3套(南钢、安钢、韶钢) 炉卷轧机, 生产能力310万吨; 3500～3800 mm轧机生产能力880万吨; 2500～2800 mm 轧机生产能力265 万吨。至2004年底中国共有中厚
我国中厚板轧机生产技术概述 1、前言 热轧中厚板生产设备包括热连轧机组、中厚板轧机和炉卷轧机等。热连轧宽带钢轧机适合生产薄而窄的产品，常规中厚板轧机适合生产厚而宽的产品，而新兴的宽规格卷轧中厚板轧机（炉卷）能够生产前两种轧机生产比较困难的薄而宽规格的产品。国内中厚板产量主要来源于中厚板轧机，其次是热连轧机。 随着长期生产实践与科学技术的不断进步，中厚板轧机生产工艺有两种方案：一是，传统的常规中厚板生产线，采用单张钢板轧制方式。轧机布置型式有：三辊劳特式轧机（已淘汰）；单机架四辊轧机；双机架布置，即二辊粗轧机＋四辊精轧机或四辊粗轧机＋四辊精轧机。二是，卷轧中厚板生产线，即炉卷轧机，该工艺是从上世纪80年代逐步发展起来的，即可单张钢板轧制，又可采用卷轧方式生产中厚板。 我国于1936年在鞍钢建成第一套2300中板轧机（三辊劳特式）。新中国于1958年和1966年先后建成了鞍钢2800/1700半连续钢板轧机和武钢2800中厚板轧机、太钢2300/1700炉卷轧机。1978年建成了舞钢4200宽厚板轧机。宝钢5000、沙钢5000、鞍钢5500宽厚板轧机分别于2005年、2006年、2008年建成投产。 我国常规的中厚板轧机目前可分三类，1类：4.3m和5m高水平轧机；2类：以3.5m为代表的中等水平轧机；3类：2.3、2.8m老旧轧机。2008年，我国中厚板轧机将达到59套，产能5553万t/a。到2010年我国中厚板轧机产能将达到6500～7000万t/a（见表1）。
热轧中厚板生产工艺流程： a)坯料准备工艺流程：选择坯料（种类、尺寸）—坯料清理—坯料检验—合格坯料。 b)加热工艺流程：装炉—加热（控制加热时间、温度、速度和炉内气氛）—出炉。 c)轧制工艺流程：除鳞—粗轧—精轧。 d)精整工艺流程：矫直—冷却—表面检查—缺陷清理—剪切→（抛丸处理或热处理）→检验—标记—入库。 轧制是钢板成形阶段，其分为粗轧、精轧两个阶段。粗轧、精轧划分并没有明显界限，一般把双机架轧机的第一架称为粗轧机，第二架称为精轧机。一般将单机架轧机前期道次称为粗轧、后期道次称为精轧。 粗轧是将除鳞后的坯料展宽到所需要的宽度，同时进行大压缩延伸。粗轧有四种常用方法；全纵轧法、全横轧法、横轧－纵轧法和角轧－纵轧法。 全纵轧法是指钢板延伸方向与坯料纵轴方向相一致的轧制方法。 全横轧法是指钢板延伸方向与坯料纵轴方向相垂直的轧制方法。此法与初轧开坯相结合，可改善钢板的各向异性。
国内主要宽厚板生产企业简况 有句话是这么说的：战争年代，工业的发展速度和创新水平都能得到很大的提高。宽厚板的发展也是如此，最初由于战舰、航空母舰等武器装备的发展，对于钢板的质量、强度以及厚度等要求越来越高，宽厚板轧机在这期间得到了很大发展。 和平年代，应大型桥梁，核电站，大型水坝，油田钻井平台，大型机械等领域的需要，宽厚板得到了更广泛的应用，这也促进了宽厚板行业的迅猛发展。厚钢板产量从2004年的821.26万吨发展到2009年的1874.86万吨，增长了128.3%，而今年也继续保持增长趋势，前10个月的产量就已经达到1860.9万吨。特厚板的产量增长速度也比较快，从2004年的180.01万吨增至2009年的474.56万吨，增长幅度达163.6%，今天1-10月份的产量达393.1万吨。而在2000年的时候，我国特厚板产量仅为71.43万吨，从2003年以后，随着我国经济的高速发展，国内也相继投产了一批具有世界先进水平的特宽厚板轧机，之后一直到2007年我国特厚板的产量也以每年百分之三十几的速度增长。 从地区来看，我国目前特厚板产量最大的省份是河南省，今年1-10月份特厚板产量已经达到109.2万吨了，其中贡献最大的是舞阳钢铁，现在已经成为我国宽厚板生产基地。其次是湖南省，随着华菱湘钢2006年8月建成投产目前国内配置水平最高、最大的常化热处理炉，产量迅速从2005年的4.33万吨跃升到2006
年的37.77万吨。河北省也在特厚板市场上占有较大份额，今年前10个月的特厚板产量已经达到43.3万吨。而近两年产量增长最快的要数江苏省，迅速崛起的民营钢企沙钢、长达、益成等宽厚板生产企业也渐渐在市场上占据了一席之地。 从我国厚板分省市产量统计表可以看到，我国厚板产量最高的是民营中厚板生产企业集中的江苏地区，在2009年以262.39万吨的产量占据我国厚板产量第一的位置，今年1-10月份的产量就以达到229.2万吨。其次是河北省，凭借良好的原料采购优势和价格优势，唐山中厚板公司，邯钢等企业的厚板产品如今已是遍布全国。
中厚板轧机 (2009-05-06 08:43:03) NKK 厚板轧机 中厚板轧机是用于轧制中厚度钢板的轧钢设备。生产钢板厚度通常6mm以上。中厚板轧机的规格一般按工作辊辊面长度来标称，如2300mm、2800mm、5500mm等。当前世界是最大的为5500mm轧机。同其他轧钢机一样，中厚板轧机由工作机座和传动装置组成，工作机座主要包括轧机机架，辊系，平衡系统，压下装置和换辊装置。传动装置由大型电动机和减速机组成，由于电动机制作技术的发展，现代中厚板轧机通常由电动机直接拖动。 轧钢机的出现和发展已经经历了几百年的时间，十九世纪中叶美国开始使用三辊劳特中板轧机，进入二十世纪五十年代后，我国先后建成二十多套三辊劳特式轧机用于中板生产。从二十世纪八十年代开始，各企业陆续进行技术改造，以四辊可逆式中厚板轧机取而代之。轰鸣百年的三辊劳特式轧机退出历史舞台。四辊可逆式的成为现代中厚板生产主力机型，主
要是由于大型直流电机及控制系统制造技术发展，解决了轧机大扭矩的可逆式拖动。近三十年来，大功率变频调速技术的发展又取代了轧机传动的直流系统。历史上，曾经用蒸汽机做为往复轧制的动力拖动轧钢机。早在1890年，中国就引进蒸汽机拖动的2450mm中板轧机。这台轧机在抗战时期从汉口搬迁到重庆，一直运行到二十世纪八十年代以后，使用了百年之久。 现代中厚板轧机越来越趋于大型化，精密化，自动化。以满足钢板控制轧制技术的要求，能够生产高强度的合金钢板。电子计算机的应用使轧机提高了自动化控制程度。中厚板轧机普遍采用了液压AGC（钢板厚度自动控制系统）。中厚板的精度和生产效率大幅度提高。 以下附件为从网络转摘而来，特向著作者致谢！为多年前参数，今已有很大变化。 我国部分中厚板轧机————————————————————————————————————————————— 序号省(市) 企业名称轧机型式与尺寸设计能力(万吨) 投产/改造日期备注————————————————————————————————————————————— 1 北京市首钢中板厂3500x4 60 1987年/2003年 2 天津市天钢中厚板厂3500x4/3500x4 100 2006年 3 天津天盾中板厂2400x4/2400x 4 32 4 河北省首钢秦皇岛板材公司3454x4 60 1993年3月 5 首钢秦皇岛金属材料公司4300x4 150 2006年10月 6 邯钢中板厂2800x4 90 1974年1月 7 文丰中板厂2800x2/3000x4 80 2004年 8 普阳中板厂3500x4 100 2006年 9 唐钢中板厂3500x4/3500x4 2006年 10 上海市宝钢中厚板厂5100x4 140 2005年 11 浦钢中板厂2350x3/2350x4 47 1959/1970年 12 浦钢厚板厂4200x4+3500x4 143 1991年 13 上钢一厂2350x2/2350x4 10 1972年 14 宝钢罗泾4200 160 2008年 15 山东省济钢中板厂2350x3/2350x4 60 1960年/1989年/2005年 16 济钢厚板厂3200x4/3500x4 115 1998年2月 17 淄博中板厂3400x4 100 2005年 18 莱钢4300 180 2008年 19 河南省安阳中板厂2800x4 80 1974年/1996年 20 舞阳中板厂4200x4 100 1978年9月/2003年 21 舞阳中板厂4100x4 100 2007年 22 安阳永兴中板厂3500x4 80 2005年 23 安阳炉卷轧机3500x4 80 2005年 24 辽宁省鞍钢厚板厂4300x4 100 1993年7月/2003年 25 鞍钢中板厂2500x2/2450x4 80 1956年/2003年6月 26 鞍钢宽厚板厂5500x4 200 2008年9月 27 营口中板厂2450x4 94 1972年/2003年4月
参考包钢4100轧机精轧机液压压下系统参数如下： 1）高压液压系统 工作介质：矿物油ISO VG 46(清洁度5级) 油箱容积：12m3(不锈钢) 加热器：浸入式，P＝12?1.5kW 冷却器：板式热交换，能力：280kW， 冷却水量：60m3/h，水温35℃ 高压泵：柱塞泵8?240l/min，(一台备用)， P=290bar 循环泵：螺杆泵，2?860l/min，(一台备用)， P=10bar 过滤器：8个压力过滤器：10μm 1个双循环过滤器：3μm 5个导向油过滤器：3μm 1对双回油过滤器：20μm 6个空气过滤器：3μm 1个冷却水过滤器：250μm 蓄能器：气囊式，18?50dm3，4?32dm3， 3?10dm3 管路材料：不锈钢 2）低压液压系统 工作介质：矿物油ISO VG 46(清洁度5级) 油箱容积：12m3(不锈钢) 加热器：浸入式，P＝12?1.5kW 冷却器：板式热交换，能力：200kW， 冷却水量：36m3/h，水温35℃ 高压泵：柱塞泵6?360l/min，(一台备用)， P=180bar 循环泵：螺杆泵，2?860l/min，(一台备用)， P=10bar
过滤器：6个压力过滤器：10μm 1个双循环过滤器：3μm 4个导向油过滤器：3μm 1对双回油过滤器：20μm 4个空气过滤器：3μm 1个冷却水过滤器：250μm 蓄能器：气囊式，8?50dm3，5?20dm3 管路材料：不锈钢 表4.1 3800mm轧机的选择 项目参数项目参数 轧机形式四辊可逆机械压下速度0—40mm/s 辊缝轧制力81450KN 机械压下电机AC2×325KN 轧制速度Max5.39 m/s 压下螺丝S850mm 工作辊尺寸Φ1030×3800mm 牌坊重量300t 支撑辊尺寸Φ2000×3800mm 牌坊中心距5400mm 液压压下精度±10um 牌坊中心距9000×9500mm 轧机开口度400mm 牌坊高度9120mm 液压AGC缸尺寸：Φ4500×1350mm 牌坊缩进量2×18900KN/smm 液压AGC行程80mm 主电机2×3500KW 液压AGC工作压260bar 主电机速度0-±40/100rpm 液压AGC相应时间-30s 额定力矩2×1194KN?M 液压AGC压下速度-20mm/s 最大轧制力矩2×2385KN?M 液压AGC精度±10um 最大过载力矩2×2385KN?M 机械压下的提升行程-680mm 切断力矩2×3283KN?m 精轧轧机 表4.2 4100mm轧机的选择 轧机项目选择参数轧机项目选择参数 轧机形式四辊可逆液压压下精度±10um 最轧制力89500KN 机械压下提升行程-680mm 辊缝轧制力80800KN 机械压下速度0-40mm/s 弯辊力Max3000KN/A侧机械压下电机AC2×325kw
国内主要宽厚板生产企业概况 有句话是这么说的：战争年代，工业的发展速度和创新水平都能得到很大的提高。宽厚板的发展也是如此，最初由于战舰、航空母舰等武器装备的发展，对于钢板的质量、强度以及厚度等要求越来越高，宽厚板轧机在这期间得到了很大发展。 和平年代，应大型桥梁，核电站，大型水坝，油田钻井平台，大型机械等领域的需要，宽厚板得到了更广泛的应用，这也促进了宽厚板行业的迅猛发展。厚钢板产量从2004年的821.26万吨发展到2009年的1874.86万吨，增长了128.3%，而今年也继续保持增长趋势，前10个月的产量就已经达到1860.9万吨。特厚板的产量增长速度也比较快，从2004年的180.01万吨增至2009年的474.56万吨，增长幅度达163.6%，今天1-10月份的产量达393.1万吨。而在2000年的时候，我国特厚板产量仅为71.43万吨，从2003年以后，随着我国经济的高速发展，国内也相继投产了一批具有世界先进水平的特宽厚板轧机，之后一直到2007年我国特厚板的产量也以每年百分之三十几的速度增长。 从地区来看，我国目前特厚板产量最大的省份是河南省，今年1-10月份特厚板产量已经达到109.2万吨了，其中贡献最大的是舞阳钢铁，现在已经成为我国宽厚板生产基地。其次是湖南省，随着华菱湘钢2006年8月建成投产目前国内配置水平最高、最大的常化热处理炉，产量迅速从2005年的4.33万吨跃升
到2006年的37.77万吨。河北省也在特厚板市场上占有较大份额，今年前10个月的特厚板产量已经达到43.3万吨。而近两年产量增长最快的要数江苏省，迅速崛起的民营钢企沙钢、长达、益成等宽厚板生产企业也渐渐在市场上占据了一席之地。 从我国厚板分省市产量统计表可以看到，我国厚板产量最高的是民营中厚板生产企业集中的江苏地区，在2009年以262.39万吨的产量占据我国厚板产量第一的位置，今年1-10月份的产量就以达到229.2万吨。其次是河北省，凭借良好的原料采购优势和价格优势，唐山中厚板公司，邯钢等企业的厚板产品如今已是遍布全国。
层流冷却系统在３５００ｍｍ中厚板生产线上的应用 赵志军王丙全 （邯郸钢铁集团，河北邯郸０５６０１５） 摘要：介绍了邯钢３５００ｍｍ中厚板生产线轧后层流冷却系统工艺布置、工艺设备特点，以及自动化控制系统的构成和控制数学模型。 关键词：控制冷却；高密度管层流；数学模型 ＡｐｐｌｉｃａｔｉｏｎｏｆＬａｍｉｎａｒＣｏｏｌｉｎｇＳｙｓｔｅｍｉｎｔｈｅ３５００ｍｍＭｅｄｉｕｍＰｌａｔｅＰｒｏｄｕｃｔｉｏｎＬｉｎｅｏｆＨａｎｄａｎＳｔｅｅｌ ＺＨＡＯＺｈ／－ｊｕｎ，ＷＡＮＧＢｉｎｇ－ｑｕａｎ （ＨａｎｄａｎＩｒｏｎ＆ＳｔｅｅｌＧｒｏｕｐ，ＨｅｂｅｉＨａｎｄａｎ０５６０１５，Ｃｈｉｎａ） Ａｈ由薯眈Ｔｈｅ ｐｒｏｃｅｓｓｌａｙｏｕｔａｎｄｅｑｕｉｐｍｅｎｔｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｌａｍｉｎａｒｃｏｏｌｉｎｇｓｙｓｔｅｍ ａｆｂｃｒｒｏｌｌｉｎｇｉｎｔｈｅ３５００ｍｍｍｅｄｉ－ｕｍｐｌａｔｅｐｒｏｄｕｃｔｉｏｎｌｉｎｅｏｆＨａｎｄａｎｓｔｅｅｌＷｅｌ＂ｅｍｔｒｏｄｕｃｅｄ．Ｔｈｅａｕｔｏｍａｔｉｃｃｏｎｔｒｏｌｓｙｓｔｅｍｆｏｒｍａｔｉｏｎａｎｄｃｏｎｔｒｏｌｍａｔｈｃｍａｔ－ｉｃｍｏｄｅｌｗａｓａｌｓｏｉｎｔｒｏｄｕｃ：ｅｄ． Ｋ盯啪ｌ山：ｃｏｎｔｒｏｌｌｅｄｃｏｏｌｉｎｇ；ｈｉ－ｇｈｄｅｎｓｉｔｙｐｉｐｅｌａｍｉｎａｒ；ｍａｔｈｅｍａｔｉｃｍｏｄｅｌ １前言 轧后控制冷却是利用轧后钢板的加速冷却能细化晶粒，提高钢板的强度和韧性；利用轧后钢板的余热可进行直接淬火处理，再进行离线的回火处理，改善钢板的力学性能。 邯钢新建３５００ｒａｍ中厚板生产线生产的钢种以生产造船板、管线钢、汽车大梁板、桥梁板等高强度结构钢板为主，生产规模：一期８０万讹。钢板规格：钢板厚度６＂－－５０（８０）ｍｍ，钢板宽度：１５００一－－３３００ｒａｍ．钢板长度（最大）：３３０００ｍｍ。工艺要求：钢板开冷温度７００℃～８００℃，钢板终冷温度４５０℃～９００℃（轧后快冷），最大冷却速度：２５℃／ｓ。经分析论证，此生产线轧后控制冷却系统采用高密度管层流冷却系统，经控制冷却生产出的产品性能达到世界先进水平。保证钢板性能最好的同时，减少土建和其他费用。考虑到轧后控冷对组织性能的要求及热矫直机的能力，高密度管层流轧后快冷装置安装在轧机和热矫直机之间。其入口处与轧机间的最小距离应考虑最长的钢板轧后与快冷区互不干扰。根据邯钢３５００中厚板厂轧制产品的最长长度，选择层流轧后快冷装置的入口与轧机的中心线间距４００００ｍｍ左右，供水系统和供气系统等辅助系统均布置在控冷区的非传动侧。按照需轧后进行快冷的钢板的厚度范围、开冷、终冷温度范围及冷却速度，冷却区长度选为２５５００ｍｍ左右。同时考虑到矫直的要求，在热矫直机与轧后快冷装置区间应留有足够的区域，因此水冷区末端与矫直机中心线的距离应保证大于３６０００ｍｍ。工艺布置如图１所示。 ３轧后控冷工艺设备 ２轧后控冷区工艺布置３．１主要工艺设备技术参数 高密度管层流轧后快冷装置的在线位置应在轧后控制冷却区内布置三个冷却区域，分别 ２０１０年第２期岔．磊世誓４７
基于ACE的中厚板轧机二级系统开发 近年来,国外先进中厚板生产线的成功引进促进了我国中厚板生产技术的发展。但是,由于引进技术未被完全消化和掌握,尤其是轧机二级控制系统中的“黑箱”没有破解,为后续的工艺改进和控制系统升级带来极大困难。 此外,国内大部分中厚板生产线的轧钢自动化水平比较低,在板形、厚度等方面的控制精度有待于进一步提高。本文依托于东北大学轧制技术及连轧自动化国 家重点实验室的开放课题“中厚板轧机二级系统平台开发”,借鉴国外先进中厚板轧机二级控制系统的设计思想和技术,以中厚板轧机过程控制系统的开发和应 用为研究对象,在过程控制系统的系统架构和功能实现方面开展研究工作,开发出基于ACE中间件的多进程轧机二级控制系统。 此轧机二级控制系统既可以满足国内中厚板轧机控制系统的升级改造需求,又能为破解引进系统中的“黑箱”提供技术支持。论文的主要创新性工作如下：(1)对国内外具有代表性的中厚板轧机二级控制系统进行分析,结合当前中厚板 生产自动化的发展趋势,设计了一个多进程形式的中厚板轧机二级控制系统。 该系统根据需要实现的不同功能划分成15个进程,各个进程保持相对独立。此种系统架构设计提高了系统的稳定性,防止因一个功能出现故障而导致整个二 级系统崩溃,还可以通过添加/删除进程的方式对轧机控制系统进行相应的调整,增加了系统的灵活性。 (2)对CORBA标准及ACE. TAO等通信中间件和数据库访问方法等关键技术进 行深入研究,提出了基于ACE+OO4O的中厚板轧机二级通信系统。利用ACE_Malloc 创建共享内存池,通过共享内存的方式实现进程间通信。 利用ACE Socket实现主机之间的通信,与传统的Socket通信相比,ACE
4200mm四辊中厚板精轧机力能参数计算 摘要 中厚板轧机是轧钢行业中的主力轧机，其装备水平及拥有量是一个国家钢铁工业发展水平的重要标志。因此，中厚钢板是国民经济发展不可缺少的钢材品种，各国对中厚板生产都很重视。 本设计阐述了4200mm四辊中厚板精轧机力能参数机选过程。主要内容包括：设计方案设定、生产工艺流程、确定轧机主要参数和工艺制度；设计内容包括：生产方案的确定、生产工艺流程、典型产品的工艺计算、本设计以提高生产率、降低生产成本、减轻劳动强度、提高产品质量及综合经济效益为设计原则。 关键词：中厚板，压下规程，力能参数，轧制力，工艺流程
目录 1、概述 (1) 1.1 中厚板轧制发展史 (1) 1.2 中厚板轧制技术发展趋势 (1) 2、设计方案 (1) 2.1工艺方案的选择 (1) 2.2 主机型式选择 (1) 2.3 相关设备的选择 (1) 2.3.1加热炉 (1) 2.3.2冷却装置 (2)
2.3.3除磷 (2) 2.3.4矫直机 (2) 3.主要设备的技术参数 (3) 4.工艺流程设计 (3) 4.1生产工艺流程 (3) 4.2轧制制度 (4) 5.轧制工艺规程 (4) 5.1咬入能力 (4) 5.2 压下量校核 (4) 6.确定轧制规程 (5) 6.1 确定轧制速度 (5) 6.2确定轧制延续时间： (5) 6.3轧制温度确定 (6) 6.4计算各道次变形程度： (7) 6.4.1各道次变形速度 (7) 6.4.2各道次变形抗力 (8) 6.5计算各道次平均单位压力 (9) 6.6计算各道次总压力 (10) 6.7计算传动力矩 (10) 7、车间技术经济指标 (12) 7.1各类材料消耗指标 (12) 7.2综合技术经济指标 (14) 8、结语 (15) 参考文献 (16)
中厚板生产中加热炉节能技术研究 摘要：文章分析了中厚板加热炉的生产现状、加热炉能源消耗、钢坯加热要求等，在此基础上对传统工艺和管理制度进行了深入探讨，并提出了相应的改进及优化措施，在确保钢坯加热质量的同时，有效降低了钢坯表面氧化烧损现象，并圆满完成了节能降耗目标，有效降低了生产成本，提高了经济效益。 关键词：中厚板；加热炉；节能 目前，国内在线的中厚板生产线通常由炼钢、连铸及热轧机组等生产线紧凑构成，主要包括大型转炉、板坯连铸、步进式上下双面加热炉、卷取机、热轧机组及精整线等，而加热炉是上述中厚板热轧设备中的关键设备之一，是生产热轧生产中必不可少的重要设备，热轧产品质量及成材率的高低直接影响加热炉的加热质量。在实际生产中，加热炉加热钢坯必然要消耗大量能量，最为常见的为煤气燃烧，并且煤气消耗是生产成本的重要组成部分。因此，有效降低加热炉能耗及其单耗，提高加热效率，是降低生产成本，提高经济效益的重要手段。我厂采用了蓄热式分散控制热式烧嘴加热技术及步进式汽化冷却连续加热技术，从而钢坯表面脱碳得到了有效改善，提高了加热质量，保证了产品质量。近些年，我们采用先进的技术及科学的管理，对我厂加热炉实施了技术改造，明显降低了生产过程中的实际能耗。 1 现状分析 采用蓄热燃烧步进梁式板坯连续加热炉，钢坯加热方式与加热质量控制采用的是按订单计划号生产，所以进炉钢坯种类、厚度均不时地发生变化，容易出现钢坯加热不均、过烧和加热不透（硬芯）等问题，极大地影响了钢坯的加热质量。 1.1 加热炉加热方式 加热炉对钢坯的加热过程包括以下三步：{1}预热段。设置于加热炉的尾部，钢坯加热能源主要来自于燃料的余热。{2}加热段。设置于加热段的尾部，主要目的使得钢坯的温度快速达到设定温度，而此时钢坯内部的温度还相对较低，无法满足轧制要求，还需进行持续加热，直至钢坯内部温度达到轧制温度要求。{3}均热段。目的在于提高钢坯内部温度，使钢坯温度更加均匀，并保持在预定的温度范围，钢坯通过在均热段内一定时间的加热后，其表面与内部温差达到要求，并且达到轧制温度要求后，便可进行下一道工序。 1.2 加热质量控制 ①合理控制加热时间及温度。加热温度控制依据主要取决于Fe-C相图及钢坯的化学构成，在确保钢坯轧制温度的同时，还要确保钢坯相变达到最佳状态，通常加热温度取：预热段控制在900 ℃，初加热段控制在1 100～1 200 ℃，二次加热段控制在1 200～1 280 ℃，均热段控制在1 200～1 260 ℃。而对加热时间的控制则要依据原料的厚度，通常取1.0～1.1 min/mm。轧制初始温度应不低
中厚板单机座厚板轧机的种类 单机座厚板轧机有二辊可逆式、三辊劳特式、四辊可逆式及带立辊的四辊万能式轧机。此外，有些带有下传动重型立辊机座的厚板轧机(以钢锭为原料）也属于单机座轧机之列。 ①二辊可逆式轧机。最早使用二辊周期式轧机和二辊可逆式轧机轧制中厚板。作为单机座的厚板轧机，二辊可逆式轧机并没有得到很大发展，除早期建立的厚板轧机和专门用于轧制特厚板的轧机外，目前已不再重建。 ②三辊劳特式轧机。它是一种专门用于轧制中厚板的轧机。它的结构特点是：上、下两辊直径较大，并为传动辊，中辊较小，为从动辊，通过轧件与上辊或下辊的摩擦带动，采用交流电机传动，并设有减速箱和飞轮。三辊劳特式轧机的中辊与上、下辊直径比变化于较大的范围内（0.56?0.83)，通常多为0.65?0.75。比值小，有利于增大压下量（总压力不变的条件下），适于轧制较薄的中厚板；比值大，能改善咬入条件，多在轧制较厚的轧件时使用。 三辊劳特式轧机与二辊可逆式轧机相比有以下优点。 a.轧制时中辊能受到上辊或是下辊的支撑，轧辊的刚性增加，并能配合上、下两辊的磨损情况，经常更换不同辊形和不同凸度的中辊，这些都有利于提高钢板的轧制精度。 b.中辊的直径小，在压下量相同的条件下，可以降低轧制压力与减少能量消耗。 C.使用感应电机，造价较低，主电机带有飞轮可以均衡电机的负荷。 同时存在以下缺点。 a.中辊直径小，又是从动辊，轧制速度也较高，因而咬入条件较差。 b.轧机需要设有减速箱及摆动台等机械设备。 c.轧制时的冲击负荷较大。 总之，使用三辊劳特式轧机轧制厚板，虽较二辊可逆式轧机有某些不足之处，但是它的投资少（主要是电气设备）、产品质量较高，至今仍有使用。中国冶金行业网 ③四辊可逆式轧机。四辊可逆式中厚板轧机问世后，得到了迅速发展，现已成为近代厚板轧机的一种主要形式，20世纪七八十年代日本为了迅速发展经济，掀起了全球第二次中厚板轧机的建设高潮，短短几年间便新建成以四辊式单机架和下文介绍的四辊式加四辊式双机架形式为主的中厚板轧机共17台。四辊式单机架轧机既有二辊可逆式轧机的优点，又有直径较大的支持辊和辊径较小的工作辊，因而大大地提高了轧制精度，这一优点较三辊劳特式轧机更为显著。 ④万能式中厚板轧机。该种轧机又称齐边式钢板轧机，即在同一机座上附设有立辊的中厚板轧机，水平辊既可是二辊或四辊可逆式轧机，又可是三辊劳特式轧机。立辊设在出口—侧，也有少数轧机在出口与入口两侧各设一对立辊。这种轧机的特点是所轧出的钢板两侧边平直，无需进行剪边，因而降低了金属消耗，成品率可提高10%左右。这种轧机存在的问题是轧机结构复杂，造价较高。
