真空断路器结构介绍 1.真空断路器结构的基本要求 1)机械性能稳定，例如合闸弹跳时间，希望在寿命全程中保持同一状态，不要初期无弹跳， 后期则弹跳。 2)足够的机械强度，使断路器本身具有足够的动稳定度。 3)高压区和低压区的分隔，最好是前后布置，有助于保证运行中人员的人身安全。 4)操动机构的检查、调整、维修要有足够空间。方便。 5)配用机构的可选择性，有的型号可配CD和CT两种机构，有的只能配用一种。 6)结构简单、工作可靠、价格低廉。 7)易于实现防误联锁。 所有真空断路器，不论是何种结构，断路器本体中均装设有分闸拉力弹簧。合闸过程中操动机构既要提供驱动开关运动的功，又要同时将分闸弹簧贮能。当需要分闸时，操动机构只需完成脱扣解锁任务，由分闸弹簧释能完成分闸运动。 2.功能部件 真空断路器按其结构的功能可分为六个部分： 1)支架：安装各功能组件的架体。 2)真空灭弧室：实现电路的关合与开断功能的熄弧元件。 3)导电回路：与灭弧室的动端及静端连接构成电流通道。 4)传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。 5)绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。 6)操动机构：断路器合、分间的动力驱动装置 3.真空断路器结构简图 下图为我公司生产的ZN28A-12型真空断路器的结构图，图一和图二分别为正面和侧面视图。真空断路器的主要部件及名称说明见标注1-16。

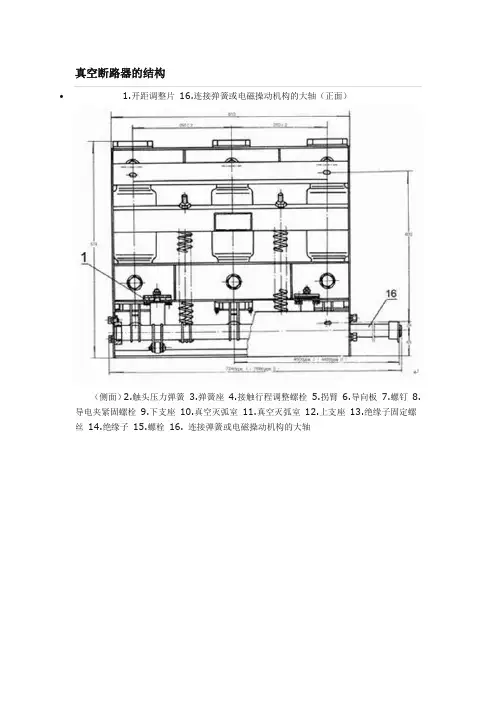

1.开距调整片 16.连接弹簧或电磁操动机构的大轴 图一、ZN28A-12型真空断路器外型图(正面)
2.触头压力弹簧 3.弹簧座 4.接触行程调整螺栓 5.拐臂 6.导向板 7.螺钉 8.导电夹紧固螺栓 9.下支座 10.真空灭弧室 11.真空灭弧室 12.上支座 13.绝缘子固定螺丝 14.绝缘子 15.螺栓 16. 连接弹簧或电磁操动机构的大轴 图二、ZN28A-12型真空断路器外型图(侧面) 4.结构型式 真空断路器的类型，可从不同角度来划分，一般情况下主要从以下两个方面划分： 1)按使用场所划分--可分为户内式和户外式(见图三、图四)，分别用ZN和ZW来表示。 2)按断路器主体与操动机构的相关位置划分--可分为整体式和分体式。整体式真空断路器操动机构与开关本体安装在同一骨架上，体积小、重量轻、安装调整方便、机械性能稳定。分体式真空断路器操动机构与开关本体分别装于开关柜的不同位置上（图一、二为分体式ZN28），断路器的各项机械特性参数必须安装在开关柜上调整试验才有实际意义，这种安装方式主要受我国少油断路器的安装方式的社响，比较适合于少油开关柜的无油化改造，优点是巡视和检修方便，缺点是安装调整稍麻烦，机械特性的稳定性和可靠性稍逊。
10kV真空断路器型号参数 陕西泰开高压开关制造有限公司 随着城市化进程的加速，大型生活小区的形成以及工业生产的集团化和规模化，为提高供电质量，减少线路损耗，需要高压送电直接进入市区的负荷中心，因而要求大量使用占地面积小、安全可靠的高压开关———真空开关。
真空开关是一种以气体分子极为稀少，绝缘强度很高的真空空间为熄弧介质的新型开关。其触头是在密封的真空灭弧室内分、合电路的，切断电流时，仅有金属蒸汽离子形成的电弧，而无气体的碰撞游离，因金属蒸汽离子的扩散及再复合过程非常迅速，从而能快速灭弧和恢复原来的真空度，可承受多次分、合闸而不降低开断能力，并且不产生高压气体及有毒气体。因此具有：体积小，重量轻；动作快，开断容量大；适合频繁操作;无火灾及爆炸危险，不污染环境；寿命长，维修工作量少等优点。 真空开关的工艺水平适合我国企业的制造现状，价格相对较低，非常适合我国的国情，因此得到了普遍的应用。据统计，我国目前在10kV 级断路器中，真空开关占到80%以上。在35kV 级，近几年也占到40%以上。但是，由于真空开关依赖真空实现快速灭弧开断，在检测中也较多出现真空灭弧室漏气、机械特性失调、温升过高等不合格现象，因此在应用真空开关时必须处理好这几个关键问题。 1、真空室漏气 真空灭弧室是真空开关的核心部件，它是采用玻璃或陶瓷作支撑及密封，内部有动、静触头和屏蔽罩，室内有负压，真空度为10-4～10-6 Pa，保证其开断时的灭弧性能和绝缘水平。随着真空灭弧室使用时间的增长和开断次数的增多，以及受外界
因素的作用，其真空度逐步下降，其开断性能也随之降低，当真空度低于1.3×10-2 Pa 时，将导致开断和关合能力的不稳定。因此应注意下列几点： (1)真空灭弧室出厂时的真空度应不低于1.3×10-5 Pa。 (2)出厂前真空开关应经过严格的检查和装配，维修时应紧固灭弧室的各螺栓，以保证其受力均匀。 (3)保证导电杆同心度的设计。如果可动导电杆同心度调整不当，将使陶瓷、法兰—————金属封接强度不够稳定，致使真空灭弧室漏气。在错误的操作过程中，易引起波纹管的扭曲变形。为防止这种现象，在动导电杆的导向套部位可采用六边形设计，花键连接设计。 (4)不得用任何外力碰撞真空灭弧室，严禁敲击、手拍打，搬动及维护时不得受力。禁止把任何东西放在真空开关上，以防止落下时打坏真空灭弧室。 (5)装调时如果发现螺纹配合不良，应查原因后再处理，不要用很大力气去拧动真空灭弧室，防止波纹管受到损伤。 (6)严格控制触头行程。不能误以为开距大对灭弧有利，而随意增加真空开关的触头行程。因为真空开关的行程比较短。一般额定电压为10～15kV 的真空开关触头行程仅为8～12mm，触头超行程仅为2～3mm。如果过多地增加触头的行
文件编号：TP-AR-L4414 There Are Certain Management Mechanisms And Methods In The Management Of Organizations, And The Provisions Are Binding On The Personnel Within The Jurisdiction, Which Should Be Observed By Each Party. （示范文本） 编制：_______________ 审核：_______________ 单位：_______________ 10kV真空断路器的故障处理正式样本
10kV真空断路器的故障处理正式样 本 使用注意：该操作规程资料可用在组织/机构/单位管理上，形成一定的管理机制和管理原则、管理方法以及管理机构设置的规范，条款对管辖范围内人员具有约束力需各自遵守。材料内容可根据实际情况作相应修改，请在使用时认真阅读。 随着真空断路器的广泛应用，不少10kV少油断 路器已更换为真空断路器。由于生产厂家不同，一部 分真空断路器性能较好，检修、维护工作量小，供电 可靠性高；也有一部分真空断路器性能很差，特别是 断路器的特性方面，存在的问题比较多；还有一些真 空断路器缺陷极其严重，容易造成事故越级，导致大 面积停电。 由于这几年在真空断路器的检修、维护工作中， 使用真空测试仪、特性测试仪等先进的科学仪器进行 测试，使藏而不露的问题以科学数据的形式显现出
来。在处理这些问题的过程中，也积累了一些经验，做到了综合性检修，防患于未然，保证了真空断路器的安全可靠运行。 1 真空泡真空度降低 1.1故障现象 真空断路器在真空泡内开断电流并进行灭弧，而真空断路器本身没有定性、定量监测真空度特性的装置，所以真空度降低故障为隐性故障，其危险程度远远大于显性故障。 1.2原因分析 真空度降低的主要原因有以下几点： (1)真空泡的材质或制作工艺存在问题，真空泡本身存在微小漏点； (2)真空泡内波形管的材质或制作工艺存在问
目录 高压真空断路器 ZN12-12型户内高压真空断路器………………………………………型户内高压真空断路器……………………………………… ZN65-12型户内高压真空断路器………………………………………VS1-12型户内高压真空断路器…………………………………………ZN28-12型户内高压真空断路器………………………………………ZN28A-12型户内高压真空断路器………………………………………ZW32-12型户外高压真空断路器……………………………………… ZN12-12 户内高压真空断路器
一、概述 ZN12-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备，是引进德国西门子公司3AF技术的国产化产品。 本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。 本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用于开断重要负荷及频繁操作的场所。 二、使用环境条件 海拔高度：低于1000m。 环境温度：最高+40℃，最低-25℃。 相对湿度：日平均不大于95%，月平均不大于90%。 地震烈度：低于8°。 无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。 三、技术参数
注：合闸速度指触头最后6mm时的平均速度 分闸速度指触头刚分6mm时的平均速度 采用小型化纵磁场灭弧室每相回路电阻≤40μΩ四、产品外形及安装尺寸
A 向 机械联锁孔位置 ◆表内所列为各项对应尺寸 e 210 230 250 280 c 610 650 690 750 d 514 554 594 514 注：图中尺寸b2000A 及以上为360，2000A 以下为350；2000A 及以上，上下出线端孔为4-M12，1600A 及以下，上下出线端孔为
断路器及图示介绍
断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的成为高压电器。 低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。 分类： 按操作方式分有：电动操作、储能操作和手动操作。 按结构分有：万能式和塑壳式。 按使用类别分有：选择型和非选择型。 按灭弧介质分有：油浸式、真空式和空气式。 按动作速度分有：快速型和普通型。 按极数分有：单级、二级、三级和四级等。 按安装方式分有：插入式、固定式和抽屉式等。 高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器
（SF6断路器）、真空断路器、压缩空气断路器等 高压开关 额定电压1kV及以上主要用于开断和关合导电回路的电器。 高压负荷开关
高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。 功能 在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。 特点
永磁机构真空断路器的结构技术比较讨论1 引言 永磁机构已在我国制造部门和运行部门形成了热潮,国家电网公司在"关于发布《国家电网公司重点应用新技术目录》的通知"(国家电网科(2006)323号)中明确将永磁操动机构、小型化、免维护的真空技术列为配电与用电的新技术应用方向。 在2006年3月出版的《高压开关》杂志上读到大连电业局李阳修的文章《再谈永磁机构问题》,从中看到这项技术在我国的应用与世界先进水平之间还存在着一定的差距。 因为工作原因,我有幸接触到了永磁操动机构真空断路器这一领域中的世界前沿技术,特瑞德电气的单稳态永磁真空断路器ISM它的磁性材料配方和设计结构来自于前苏联军事实验室的尖端科研成果,不仅体现了这项技术的普遍优越性,而且是目前世界唯一的全部直动式操动机构的中压真空断路器,具有特殊的长寿命和高可靠性。 下面根据李先生在文章中列举的永磁机构在运行中的问题,谈一点自己在这方面浅显的认识。 2 永磁操动机构不同类型及结构的比较
永磁操动机构真空断路器尽管被公认为中压开关的换代产品,代表了中压开关发展的方向,但是由于存在着不同结构和原理的永磁机构真空断路器,因而在其应用过程中也存在着一些争议。 在永磁机构断路器的研究和应用领域,从最初的永磁机构操动原理派生发展出来了各种不同原理和结构的永磁操动机构,归纳起来可以分为两个类型:单稳态永磁操动机构和双稳态永磁操动机构。其中双稳态永磁操动机构的工作原理为分闸与合闸及保持都靠永磁力;单稳态永磁操动机构的工作原理为在储能弹簧的帮助下快速分闸,并保持分闸位置,只有合闸保持靠永磁力。 从世界上第一台永磁真空断路器投入商业运行,到现在已超过17年的时间。综合比较各种结构永磁真空断路器的应用情况,可以看到单稳态永磁机构真空断路器通过电磁合闸、永磁保持及弹簧分闸,克服了弹簧操动机构和双稳态永磁操动机构断路器的不足之处,综合体现了弹簧操动机构和磁力操动机构与真空灭弧室反力特性的良好配合具有优异的机械特性及电气特性,能给出适当的合闸速度和分闸速度。而且,单稳态机构断路器所需的操作功率与双稳态结构断路器相比显著减小这种结构的断路器具有更长的使用寿
ZW32真空断路器说明书，由浙江高耀电气有限公司提供，ZW32真空断路器说明书里面包括了，ZW32真空断路器型号含义和ZW32真空断路器使用条件，ZW32真空断路器参数，ZW32真空断路器，ZW32真空断路器安装尺寸，及ZW32真空断路器动作原理，ZW32真空断路器安装与维护等，如果觉得好或还算全面，可以下给我们评价，这样我们才能力量拿出更好的做品出来分享，谢谢！ ZW32-12型户外柱上高压真空断路器 1. 概述 ZW32-12系列户外交流高压真空断路器(以下简称“断路器”)系三相交流50Hz户外高压开关设备，主要用于农网和城网的10kV户外配电系统，作为分、合负荷电流、过载电流及短路电流之用；也可用于其它类似场所。ZW32-12系列户外交流高压真空断路器符合国家GB 1984《交流高压断路器》和国际电工委员会IEC 60056《高压交流断路器》等标准。 2. 型号及含义
3. 使用条件 正常使用条件 a) 周围空气温度: -40℃～+40℃； b) 海拔高度: 不超过2000m; c) 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染； d) 风速不超过34m/s(相当于圆柱表面上的700Pa)； e) 来自开关设备和控制设备处部的振动或地动是可以忽略的； f) 污秽等级:Ⅲ级。 特殊使用条件 断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并取得一致的意见。 如超出上述正常使用条件，由用户与制造厂协商。 4. 技术参数 断路器主要技术参数
断路器装配调整参数 CTB弹簧操动机构主要技术参数
带隔离开关的ZW32户外真空断路器，除满足表1、表2的要求外，隔离开关部分还应满足表4的要求 5. 断路器结构特点 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。
1.高压真空断路器选型一般原则 为保证高压真空断路器在正常运行、检修、短路和过电压情况下的安全，高压真空断路器应按下列条件选择： ①按正常工作条件包括电压、电流、频率、机械荷载等选择 ②按短路条件包括短时耐受电流、峰值耐受电流、关合和开断电流等选择; ③按环境条件包括温度、湿度、海拔、地震等选择; ④按承受过电压能力包括绝缘水平等选择; ⑤按各类高压电器的不同特点包括开关的操作性能、熔断器的保护特性配合、互感器的负荷及准确等级等选择。 2.按正常工作条件选择高压真空断路器 ①按工作电压选择选用的高压真空断路器，其额定电压应符合所在回路的系统标称电压，其允许最高工作电压Umax不应小于所在回路的最高运行电压Uy，即Umax ≥ Uy ②按工作电流选择高压真空断路器的额定电流In不应小于该回路在各种可能运行方式下的持续工作电流Ig，即In ≥ Ig。 3.按短路稳定条件选择高压真空断路器 ①短路稳定性校验的一般要求 ②短路电流的热效应 ③短路稳定性校验 4.按环境条件选择高压真空断路器 ①选择电器的环境温度 ②选择电器的环境湿度
③高海拔对高压电器的影响 ④地震对高压电器的影响 5.高压真空断路器的绝缘水平 6.按各类高压真空断路器的不同特点选择 ①额定短路开断电流的选择 ②额定短路关合电流的选择 ③额定操作顺序的选择 ④额定失步开断电流的选择 ⑤额定异相接地故障电流、发展性故障电流及关于开断电流的选择 ⑥额定近区故障开断电流的选择 ⑦额定线路充电开断电流、额定电缆充电开断电流、额定电容器组开断电流、额定电容器组关合涌流、额定感应电动机开断电流、额定空载变压器开断电流、额定电抗器开断电流等的选择。标准中对上述各项开断电流和关合电流未作规定，但使用中应按制造厂给出的试验数据选用。
3ah真空断路器原理图 具有合,分负荷电流,关合,开断短路电流的功能. 浅谈10KV真空断路器的应用 一：真空的绝缘特性 真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。 真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。 电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。抗拉强度和熔点越高，电极在真空下的绝缘强度越高。 实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。 二：真空中电弧的形成与熄灭 真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。同时，开断电流的大小不同，电弧表现的特点也不同。我们一般把它分为小电流真空电弧和大电流真空电弧。 1.小电流真空电弧 触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。有时，蒸发作用不能维持弧柱的扩散速度，电弧突然熄灭，发生截流现象。 2.大电流真空电弧 在触头断开大的电流时，电弧的能量增大，阳极也严重发热，形成很强的集聚型的弧柱。同时，电动力的作用也明显了，因此，对于大电流真空电弧，触头间的磁场分布就对电弧的稳定性和熄弧性能有决定性的影响。如果电流太大，超过了极限开断电流，就会造成开断失败。此时，触头发热严重，电流过零以后仍然蒸发，介质恢复困难，不能断开电流。 三：断路器的结构和工作原理 真空断路器的生产厂家比较多，型号也较繁杂。按使用条件分为户内（ZNx—**）和户外（ZWx —**）两种类型。主要由框架部分，灭弧室部分(真空泡)，和操动机构部分组成。 下面以浙江华仪电器科技股份有限公司生产的ZW27—12型户外高压真空断路器为例，说明其结构与工作原理。 1. 断路器本体结构一 断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。整体结构为三相共箱式。其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。 2. 操作机构二 此机构为电动储能，电动分合闸，同时具有手动功能。整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。 3.工作原理 真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流的目的。
zw32-12真空断路器带隔离 技 术 参 数 2014年4月12日
zw32-12真空断路器带隔离 目录 1、概述…………………………………………………………………………… 2、结构特征和工作原理………………………………………………………… 3、技术特征……………………………………………………………………… 4、安装、调试与维护…………………………………………………………… 5、运输、验收及保管…………………………………………………………… 6、随机文件……………………………………………………………………… 7、订货须知……………………………………………………………………… 8、产品执行的标准及编号……………………………………………………… 9、隔离部分技术说明……………………………………………………………1zw32-12真空断路器带隔离概述
1.1产品型号、名称、规格 ZW 32 -12 M /400(630)-16(20) 1.2产品用途及使用范围、使用条件 ZW32-12 M型zw32-12真空断路器带隔离（以下简断路器）为额定电压12KV，三相交流50HZ的户外配电设备。主要用于开断、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中作保护和控制之用，也适用于农村电网及频繁操作场所。 本安装使用说明书规定了断路器的主要技术参数、产品结构、以及操作、安装、使用维护的方法等内容。 1.3使用的环境条件 a.海拔高度不超过1000米； b.周围空气温度：-45℃~+40℃ 日温差：日变化不大于25℃； c.风速不大于35m/s； d.无易燃、爆炸危险、化学腐蚀及剧烈震动的场所。 2.zw32-12真空断路器带隔离结构特征和工作原理 2.1断路器总体结构及特点 断路器由三相高压系统及内装操动部件的主体箱构成，主体箱上设有供安装固定、吊运用支座和吊身。 外形结构及安装尺寸见图一。 2.1.1装有真空灭弧室的柱上真空断路器开断性能稳定可靠，具有无燃烧和爆炸危险、安全、免维护、体积小、重量轻和使用寿命长等特点。
真空断路器的原理和作用 真空断路器处于合闸位置时，其对地绝缘由支持绝缘子承受，一旦真空断路器所连接的线路发生永久接地故障，断路器动作跳闸后，接地故障点又未被清除，则有电母线的对地绝缘亦要由该断路器断口的真空间隙承受；各种故障开断时，断口一对触子间的真空绝缘间隙要耐受各种恢复电压的作用而不发生击穿。因此，真空间隙的绝缘特性成为提高灭弧室断口电压，使单断口真空断路器向高电压等级发展的主要研究课题。 真空度的表示方式 绝对压力低于一个大气压的气体稀薄的空间，称为真空空间，真空度越高即空间内气体压强越低。真空度的单位有三种表示方式:托(即1个mm水银柱高)，毫巴(103bar)或帕(帕斯卡:Pa)。(1托=131。6Pa，1毫巴=100Pa)我们通常所说真空灭弧室内部的真空度要达10-4托是指灭弧室内的气体压强仅为"万分之一mm水银柱高"，亦即是1。31x10-2Pa。 "派森定理"亦有译为"巴申定律"，是指间隙电压耐受强度与气体压力之间的关系。图1表示派森定理的关系曲线呈"V"字形，即充气压力的增加或降低，都能提高极间间隙绝缘强度。其击穿机理至今还不清楚，因为真空灭弧室内部真空度高于10-4托，这样稀薄空气的空间，气体分子的自由行程为103mm，在真空灭弧室这么大小的容积内，发生碰撞的机率几乎是零。因此不会发生碰撞游离而使真空间隙击穿。派森定理的"V"形曲线是实验得出的，条件是在均匀电场的情况下，其间隙击穿电压Uj可表示为: Uj=KLa L------间隙距离； a------间隙系数(间隙<5mm时a=1，>5mm时，a=0。5) 由派森定理的"V"形关系曲线中看出，当真空度达103托时出现拐点，拐点附近曲线变得平坦，击穿电压几乎无变化。 当真空度和间隙距离相同时，其击穿电压则随触头电极材料发生变化，电极材料机械强度高，熔点高时，真空间隙的击穿电压亦随之提高。
真空断路器必须知道的基本常识（国标和IEC） 真空断路器主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其他部件。以 下是对基本术语和各部分的具体介绍：1.真空断路器技术标准真空断路器在我国近十年来 得到了蓬勃的发展，至今方兴未艾。产品从过去的ZN1～ZN5几个品种发展到现在数十多 个型号、品种，额定电流达到3150A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。 80年代以前，真空断路器处于发展的起步阶段，技术上在不断摸索，还不能制定技术 标准，直到1985年后才制定相关的产品标准。 目前国内主要依据标准为： JP3855-96《3.6～40.5kV交流高压真空断路器通用技术条件》 DL403-91《10～35kV户内高压断路器订货技术条件》 这里需要说明：IEC标准中并无与我国JB3855相对应的专用标准，只是套用《IEC56 交流高压断路器》。因此，我国真空断路器的标准至少在下列几个方面高于或严于IEC标准： (1) 绝缘水平： (2)电寿命试验结束后真空灭弧室断口的耐压水平：IEC56中无规定。我国JB3855一96规定为：完成电寿命次数试验后的真空断路器，其断口间绝缘能力应不低于初始绝缘水平的80%，即工频1min33.6kV和冲击60kV。 (3)触头合闸弹跳时间：IEC无规定，而我国规定要求不大于2ms。 (4)温升试验的试验电流：IEC标准中，试验电流就等于产品的额定电流。我国DL403-91中规定试验电流为产品额定电流的110%。2.真空断路器的主要技术参数真空断路器的参数，大致可划分为选用参数和运行参数两个方面。前者供用户设计选型时使用；后者则是断路器本身的机械特性或运动特性，为运行、调整的技术指标。 下表是选用参数的列项说明，并以三种真空断路器数据为例。
一、VS1真空断路器原理图 二、以下是两种vs1真空断路器介绍：VS1真空断路器- 西安森源珠海自动化公司 西安森源配电自动化设备有限公司提供的VS1真空断路器是空气绝缘的户内式开关设备元件。断路器符合GB1984、DL/T403及IEC60056等标准的规定。在正常使用条件下，只要在断路器的技术参数范围内，它就可以保证安全、可靠地运行于相应电压等级的电网中。
VS1真空断路器可在工作电流范围内进行频繁的操作或多次开断短路电流；机械寿命可高达30,000次，满容量短路电流开断次数可达50次。 VS1真空断路器适于重合闸操作并有极高的操作可靠性与使用寿命。 VS1真空断路器（普通型）采用了立式的绝缘筒防御各种气候的影响；且在维护和保养方面，通常仅需对操作机构做间或性的清扫或润滑。 VS1真空断路器（极柱型）采用了固体绝缘结构—集成固封极柱，实现了免维护。 VS1真空断路器在开关柜内的安装形式既可以是固定式，也可以是可抽出式的，还可安装于框架上使用。 一、断路器主体结构 ●普通型 断路器主体部分导电回路设置在用绝缘材料制成的圆柱状绝缘筒内。这种结构可以使得真空灭弧室免受外界环境影响和机械的损害。断路器主体安装在做成托架状的断路器操动机构外壳的后部。 视使用场所情况，可在绝缘筒上增装一个防尘盖（作为附加装置），这种设计有助于防止闪络的发生，并作为断路器内部污秽的附加保护。在实际使用当中，额定电流1250A 及以下等级在运行时可不必去除，额定电流1600A及以上等级运行时则必须去除。 ●极柱型 断路器极柱设计为圆柱形，安装在作成托架状的操作机构外壳的后部。断路器极柱的导电部分封闭在环氧树脂套筒内，以免受冲击和外部环境影响。 二、断路器操动机构的结构
“高压真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名； 真空断路器 其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。发展简史1893年，美国的里顿豪斯提出了结构简单的真空灭弧室，并获得了设计专利。1920年瑞典佛加公司第一次制成了真空开关。1926年美国索伦森等公布的研究成果也显示了在真空中分断电流的可能性，但因分断能力小，又受到真空技术和真空材料发展水平的限制，尚不能投入实际使用。随着真空技术的发展，50年代美国才制成第一批适用于切断电容器组等特殊要求的真空开关,分断电流尚停在4千安的水平。由于真空材料冶炼技术上的进步和真空开关触头结构研究上所取得的突破，1961年，美国通用电气公司开始生产15千伏、分断电流为12.5千安的真空断路器。1966年试制成15千伏、26千安和31.5千安的真空断路器，从而使真空断路器进入了高电压、大容量的电力系统。80年代中期，真空断路器的分断能力已达100千安。中国从1958年开始研制真空开关，1960年西安交通大学和西安开关整流器厂共同研制成第一批6.7千伏、分断能力为600安的真空开关;随后又制成10千伏、分断能力为1.5千安的三相真空开关。1969年华光电子管厂和西安高压电器研究所制成了10千伏、2千安单相快速真空开关。70年代以后，中国已能独立研制和生产各种规格的真空开关。真空断路器通常可分多个电压等级。低压型一般用于防爆电气使用。像煤矿等等真空断路器主要结构 真空断路器主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其 结构图 他部件。 编辑本段基本术语和各部分的具体介绍 真空断路器技术标准真空断路器在我国近十年来得到了蓬勃的发展，至今方兴未艾。产品从过去的ZN1～ZN5几个品种发展到现在数十多个型号、品种，额定电流达到5000A，开断电流达到50kA的较好水平，并已发展到电压达35kV等级。80年代以前，真空
ZN28-12型户内高压真空断路器 1. 概述 ZN28-12系列户内高压交流真空断路器(以下简称“断路器”)是三相交流50Hz、额定电压为12kV的户内开关设备元件，断路器符合国家标准GB1984-1989《交流高压断路器》和国际电工委员会标准IEC60056《高压交流断路器》等标准的有关规定。 断路器主要装设在金属封闭式铠装柜中，可供工矿企业、发电厂及变电站等作电气设施的控制和保护之用，并适用于频繁操作的场所。 2. 型号及含义 3. 使用条件 3.1 正常使用条件 a) 周围空气温度：-10℃～+40℃； b) 海拔高度：不超过1000m; c) 湿度条件：日相对湿度的平均值不超过95%，月相对湿度平均值不超过90%，日水蒸汽压力的平均值不超过2.2kPa,月水蒸汽压力平均值不超过1.8kPa； d) 周围空气未明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸气或盐雾的污染； e) 来自开关设备和控制设备外部的振动或地动是可以忽略的； f) 在二次系统中感应的电磁干扰的幅值不超过1.6kV。 3.2 特殊使用条件 根据国家标准GB/T11022-1999《高压开关设备和控制设备标准的共用技术要求》的规定，断路器应在正
常使用条件下运行。若用户使用的工作条件与正常使用条件有差异，如：安装地点在海拔超过1000m、周围空气温度超过正常使用条件规定的限值或高湿易产生凝露的地方，应和制造厂进行协商，并取得一致意见。 3.3 工作电源 断路器配CD17电磁机构或CT19弹簧机构时，其电源参数及接线图见机构说明书。 4. 技术参数 4.1 真空断路器主要技术参数 4.2 真空断路器装配调整后机械特性参数
真空断路器的应用 一：真空的绝缘特性 真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。抗拉强度和熔点越高，电极在真空下的绝缘强度越高。实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度， 其真空度应不低于10-4托。 二：真空中电弧的形成与熄灭 真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。同时，开断电流的大小不同，电弧表现的特点也不同。我们一般把它分为小电流真空电弧和大电流真空电弧。 1.小电流真空电弧 触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。有时，蒸发作用不能维持弧柱的扩散速度，电弧突然熄灭，发生截流现象。 2.大电流真空电弧 在触头断开大的电流时，电弧的能量增大，阳极也严重发热，形成很强的集聚型的弧柱。同时，电动力的作用也明显了，因此，对于大电流真空电弧，触头间的磁场分布就对电弧的稳定性和熄弧性能有决定性的影响。如果电流太大，超过了极限开断电流，就会造成开断失败。此时，触头发热严重，电流过零以后仍然蒸发，介质恢复困难，不能断开电流。 三：断路器的结构和工作原理 真空断路器的生产厂家比较多，型号也较繁杂。按使用条件分为户内（ZNx—**）和户外（ZWx—**）两种类型。主要由框架部分，灭弧室部分(真空泡)，和操动机构部分组成。 下面以浙江华仪电器科技股份有限公司生产的ZW27—12型户外高压真空断路器为例，说明其结构与工作原理。断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。整体结构为三相共箱式。其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。此机构为电动储能，电动分合闸，同时具有手动功能。整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。 3.工作原理真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流目的。 4动作原理储能过程：当储能电机14接通电源时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动，推动储能棘爪6摆动，使棘轮11转动，当棘轮11上的销与储能轴套32的板靠住以后，二者一起运动，使挂在储能轴套上32上的合闸弹簧21拉长。储能轴套32由定位销13固定，维持储能状态，同时，储能轴套32上的拐
1 目录 2 3 4 高压真空断路器 5 6 7 ZN12-12型户内高压真空断路器 (8) ZN12-40.5型户内高压真空断路器 (9) 10 11 ZN65-12型户内高压真空断路器……………………………………… 12 13 VS1-12型户内高压真空断路器………………………………………… 14 15 ZN28-12型户内高压真空断路器……………………………………… 16 ZN28A-12型户内高压真空断路器……………………………………… 17 18 19 ZW32-12型户外高压真空断路器……………………………………… 20 21 22
23 24 25 26 27 28 ZN12-12 29 30 户内高压真空断路器 31 一、概述 ZN12-12型真空断路器为额定电压12kV、三相交流50Hz的户内高压开关设备， 32 33 是引进德国西门子公司3AF技术的国产化产品。 34 本断路器的操作机构为弹簧储能式，可以用交流或直流扣作，亦可用手动扣作。 35 36 本断路器结构简单，开断能力强，机械寿命长，操作功能齐全，无爆炸危险，37 维修简便，适于作发电厂、变电所等输配电系统的控制或保护开关，尤其适用38 于开断重要负荷及频繁操作的场所。 39 二、使用环境条件 40 海拔高度：低于1000m。 41 环境温度：最高+40℃，最低-25℃。 42 相对湿度：日平均不大于95%，月平均不大于90%。 43 地震烈度：低于8°。 44 无火灾、爆炸危险，无腐蚀性气体及无剧烈震动的场所。 45 三、技术参数 46
注：合闸速度指触头最后6mm时的平均速度 47 分闸速度指触头刚分6mm时的平均速度 48 49 采用小型化纵磁场灭弧室每相回路电阻≤40μΩ 50 51 52 四、产品外形及安装尺寸 53
本文摘自再生资源回收-变宝网（www.bianbao.net）真空断路器的工作原理及维护 真空断路器因其灭弧介质和灭弧后触头间隙的绝缘介质都是高真空而得名；其具有体积小、重量轻、适用于频繁操作、灭弧不用检修的优点，在配电网中应用较为普及。 一、真空断路器的结构 真空断路器主要包含三大部分：真空灭弧室、电磁或弹簧操动机构、支架及其他部件。 二、真空断路器的工作原理 真空断路器的工作原理是：当动、静触头在操作机构的作用下分闸时，触头间产生电弧，触头表面在高温下挥发出蒸汽，由于触头设计为特殊形状，在电流通过时产生一磁场，电弧在此磁场作用下沿触头表面切线方向快速运动，在金属圆筒(屏蔽罩)上凝结了部分金属蒸汽，电弧在自然过零时就熄灭了，触头间的介质强度又迅速恢复起来。
三、真空断路器的特点 ①体积小、重量轻。 ②适用于开断容性负荷电流。 ③燃弧时间短，且与开关电流大小无关，一般只有半周波。 ④熄弧后触头间隙介质恢复速度快，对开断近区故障性能较好。 ⑤触头开距小，10KV真空断路器的触头开距只有10mm左右，操作机构的操作功就小，机械部分行程小，其机械寿命就长。 ⑥由于疏通在开断电流时磨损量较小，所以触头的电气寿命长，满容量开断达30-50次，额定电流开断达5000次以上，噪音小适于频繁操作。 四、真空断路器维护方法 对真空断路器应该每年进行一次停电检查维护，以保证正常运行。检查应做好如下方面的工作： ①对管子进行断口工频耐压试验，测试真空度并记录在册。 ②对绝缘件进行工频耐压试验。 ③测试断路器的开距、接触行程和机械特性，并记录在册。 ④对各连接件的可调整处的连接螺栓、螺母等应检查是否有松动，特别是辅助开关拐臂处的连接小螺钉，真空管动导电杆连接的锁紧螺母等。
Z W户外高压真空断路器 技术要求及技术参数 This model paper was revised by LINDA on December 15, 2012.
，户外柱上高压永磁真空断路器ZW32-12带隔离刀闸通用技术参数及要求 主要技术参数 序号项目单位参数 1额定电压kV12 2额定频率Hz50 3额定电流A630 4额定短路开断电流kA20/25 5额定峰值耐受电流(峰值)kA50 6额定4s耐受电流kA20 7额定短路关合电流(峰值)kA50
智能控制器技术要求： 1、集成控制、监视、信号、测量、事件记录、故障判断、保护等多种功能，执行和操作机构简单。 2、操作面板配有LED指示，直观反映设备运行信息以及各保护动作状态； 操作面板配有合、分闸操作按键，手动复归按键，方便操作开关合分； 操作面板配有液晶以及功能按键，可方便修改各保护定值，并查看各种状态和测量值。 3、完善的保护功能 电流速断保护 限时电流速断保护
定时限过流保护 反时限保护段 自动重合闸保护（重合闸闭锁，重合闸后加速，多达三次重合闸） 手合加速段保护 冷负荷启动保护：防励磁涌流保护 零序电流保护 配备备用电源，两组电源开关、一组电池激活按钮、一组电源插座盘 4、具有外部跳闸功能（用于磁卡表控制） 5、配备遥控器 其他技术要求： 1、开关控制器等全部使用不锈钢外壳，全部符合国家及行业技术规范 2、12-15米杆通用开关L63*6单杆安装架构、控制器安装架构 3、操作灵活、方便：电动储能，电动分合，同时具有手动储能，手动分合，并能近距离或远距离操作。 4、10米控制电缆,航空插头 5、带高压刀闸：10kV,1250A 6、带PT电源。
10kv真空断路器型号-常见10kv真空断路器选型表 陕西泰开高压开关制造有限公司（简称“泰开高压开关”原西安高压开关厂分支）是一家专业 从事高压真空开关及相关高压产品的研发、生产及销售于一体的重点高新技术企业，高压电 器设备骨干企业，从事高压电力设备生产已有三十余年，拥有宽敞的净化生产区，拥有先进 的生产设备和完善的高压试验、检测设施，以其优越的性能、技术、精湛的工艺、可靠的质量、优质的服务赢得了广大用户的赞誉，并跟多家合资企业、外资企业建立了长期稳定的合 作伙伴关系，我厂专业生产12-40.5KV户内外高压断路器，永磁真空断路器，智能、预付费、小型化、双电源、看门狗等真空断路器，六氟化硫断路器，负荷开关，隔离开关，高压熔断器，避雷器，变压器，高低压成套，电缆分支箱，充气柜，自动化设备电器等高低压电器。 自创建以来一直本着“服务至上“的经营宗旨。不折不扣做好售前，售中，售后，服务各处细节之点，本顾客之所想，为在电气行业中而努力奋斗不止。 1.1 使用条件 ¨周围空气温度：-30℃～+60℃； ¨海拔高度：不超过3000米； ¨风速不超过34m/s； ¨来自开关设备和控制设备外部的振动或地动是可以忽略的； ¨污秽等级：Ⅳ级； ¨储存温度-40℃～+85℃。 一、产品概述 主要用途 ZW32-12型户外柱上高压真空断路器（以下简称断路器）是额定电压12KV、三相交流50HZ 的户外配电设备。主要用于配电网断开、关合电力系统中的负荷电流、过载电流及短路电流。适用于变电站及工矿企业配电系统中做保护和控制作用，更是用于农村电网及频繁操作的场所。特别适用于城网、农网改造的需要。
