真空断路器结构简图-民熔
真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
1.真空断路器结构简图
真空断路器的结构图，图一和图二分别为正面和侧面视图。真空断路器的主要部件及名称说明见标注1-16。
图一
1.开距调整片16.连接弹簧或电磁操动机构的大轴图一、真空断路器外型图(正面)
图二
2.触头压力弹簧
3.弹簧座
4.接触行程调整螺栓
5.拐臂
6.导向板
7.螺钉
8.导电夹紧固螺栓
9.下支座10.真空灭弧室11.真空灭弧室12.上支座13.绝缘子固定螺丝14.绝缘子15.螺栓16. 连接弹簧或电磁操动机构的大轴
图二、真空断路器外型图(侧面)
2.真空断路器结构的基本要求
1)机械性能稳定，例如合闸弹跳时间，希望在寿命全程中保持同一状态，不要初期
无弹跳，后期则弹跳。
2)足够的机械强度，使断路器本身具有足够的动稳定度。
3)高压区和低压区的分隔，最好是前后布置，有助于保证运行中人员的人身安全。
4)操动机构的检查、调整、维修要有足够空间。方便。
5)结构简单、工作可靠、价格低廉。
6)易于实现防误联锁。
所有真空断路器，不论是何种结构，断路器本体中均装设有分闸拉力弹簧。合闸过程中
操动机构既要提供驱动开关运动的功，又要同时将分闸弹簧贮能。当需要分闸时，操动机构
只需完成脱扣解锁任务，由分闸弹簧释能完成分闸运动。
3.功能部件
真空断路器按其结构的功能可分为六个部分：
1)支架：安装各功能组件的架体。
2)真空灭弧室：实现电路的关合与开断功能的熄弧元件。
3)导电回路：与灭弧室的动端及静端连接构成电流通道。
4)传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。
5)绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。
6)操动机构：断路器合、分间的动力驱动装置
4.结构形式
真空断路器的类型，可从不同角度来划分，一般情况下主要从以下两个方面划分：

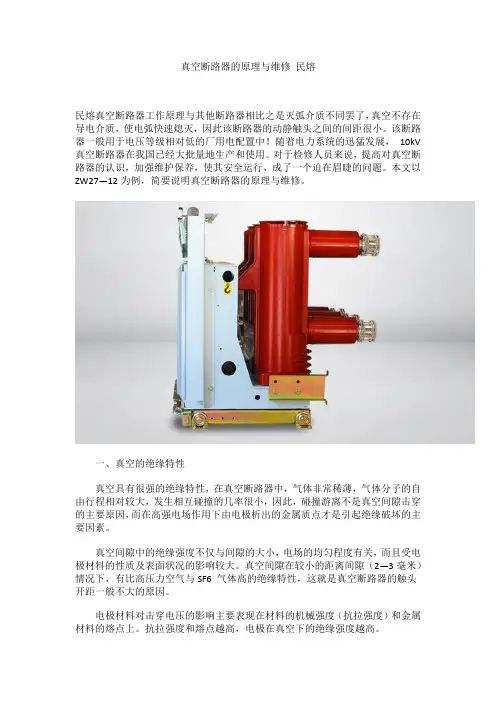

1)按使用场所划分--可分为户内式和户外式(见图三、图四)。
2)按断路器主体与操动机构的相关位置划分--可分为整体式和分体式。整体式真空断路器操动机构与开关本体安装在同一骨架上，体积小、重量轻、安装调整方便、机械性能稳定。
分体式真空断路器操动机构与开关本体分别装于开关柜的不同位置上(图一、二为分体式)，
断路器的各项机械特性参数必须安装在开关柜上调整试验才有实际意义，这种安装方式主要受我国少油断路器的安装方式的影响，比较适合于少油开关柜的无油化改造，优点是巡视和检修方便，缺点是安装调整稍麻烦，机械特性的稳定性和可靠性稍逊。
