给水管道及泵站安装工程
建设单位:
施工单位:
编制日期:
施工组织设计审批表
工程名称给水管道及泵站安装工程方案名称施工组织设计建筑面积结构层数
施工单位项目经理
项目部项目经理意见：签字：年月日安全员意见：签字：年月日技术贝意见：签字：年月日
施
工
单
位（章）安全科意见：签字：年月日技术科意见：签字：年月日总工意见：签字：年月日
监
理
单
位（章）专业监理工程师意见：签字：年月日总监理工程师意见：签字：年月日
建设
单
位（章）意见：签字：年月日
监理单位
方案编制人: 编制日期: 年月日
总监
第一部分、工程概述及设备计划5
.
目录 一、编制说明 (1) 二、编制依据 (1) 三、工程概况 (1) 四、施工准备 0 1、施工技术准备 0 2、施工现场准备 0 五、施工方法 (2) 1、泵安装施工程序.......................................................................... 错误！未定义书签。 2、垫铁的安装 (2) 3、地脚螺栓 (3) 4、放线就位和找正找平 (3) 5、离心泵的安装 (5) 6、灌浆 (7) 7、泵的试运转 (8) 六、质量保证措施 (12) 1、泵安装质量通病及预防措施 (12) 2、机器安装质量检验计划.......................................................... 错误！未定义书签。 七、施工机具材料使用计划 (14) 八、安全技术措施 (14) 九、附表 (14)
一、编制说明 宁波北仑垃圾焚烧发电项目工程性工程目，属垃圾余热发电建设工程，需要新增各类泵，为了正确指导泵的安装施工，保证安装质量，特编制此方案。 二、编制依据 1、《设备一览表（泵类）》（图号R222-SR2-4-M） 2、《机械设备安装工程施工及验收通用规范》GB50231-2009 3、《压缩机、风机、泵安装工程施工及验收规范》GB50278-2010 三、工程概况 新建工程共计27台设备，具体形式见下表：
设备一览表（泵类）
四、施工准备 1、施工技术准备 (1) 泵安装前应具备下列技术资料: ●泵的出厂合格证明书; ●制造厂提供的有关重要零件和部件的制造、装配等质量检验证书; ●泵安装平面布置图、安装图、基础图、总装配图、主要部件图、易 损零件图及安装使用说明书等; ●泵的装箱清单; (2) 设备安装前，技术人员必须认真阅读设备技术文件，了解泵的结构形式、 操作条件等，并对每台泵的安装写出详细的技术交底。 2、施工现场准备 （1）泵安装前,施工现场应具备下列条件: ●基础具备安装条件,基础附近的地下工程基本完成,场地平整; ●施工运输和消防道路畅通; ●施工用的照明、水源及电源已备齐; ●安装用的起重运输设备具备使用条件; ●泵周围的各种大型设备及其上方管廊上的大型管道均已吊装完毕; ●备有必要的消防器材。 （2）泵安装前，检查泵的安装基础的尺寸、位置和标高，确认其符合附表一的要求，基础强度满足安装要求后进行基础交接。
乌江银盘水电站库区彭水县取水迁建工程施工组织设计 深圳市银广厦建筑工程有限公司 二0一二年五月二十七日
目录 第一章编制依据及原则 第一节编制依据 第二节编制原则 第二章工程概况及特点 第一节工程概况 第二节设计概况 第三节工程特点及处理办法 第三章施工总体目标 第一节质量目标 第二节工期目标 第三节安全管理目标 第四节文明施工目标 第五节服务目标 第六节科技进步目标 第四章施工部署 第一节指导方针 第二节管理模式及机构设臵 第三节主要施工方法的选择和机具 第五章施工总进度计划 第一节组织施工平行和流水作业 第二节施工总体计划控制图表 第六章施工总平面布臵 第一节施工区域场平 第二节施工供电 第三节施工用水及排污 第四节现场场容管理措施 第七章施工测量 第八章抗滑桩施工 第九章钢板桩围堰施工 第十章泵房井筒施工 第一节井筒土石方施工 第二节竖井支护施工 第三节井筒内脚手架搭设施工 第四节井筒主体结构施工 第五节筒体大体积砼专项施工方案 第十一章配电房、筒体上部结构施工 第一节框架结构施工 第二节砌筑施工 第三节架子工程 第四节轨道吊车梁安装 第五节室内抹灰 第六节涂料施工 第七节楼地面施工
第八节木门安装、油漆 第九节窗安装 第十节外墙面砖施工 第十一节屋面防水施工 第十二章泵站附属人行桥施工 第一节基础施工 第二节桥墩施工 第三节桥台帽施工 第四节桥面施工 第十三章管道、设备安装工程施工 第一节管道施工方案 第二节电气施工方案 第三节设备施工方案 第十四章取水头部、吸水管施工 第一节取水头部基础施工围堰措施 第二节取水管廊基础施工 第三节镇墩及支墩施工 第四节管道安装 第十五章保证工程质量的措施 第一节建立质量管理机构 第二节建立质量保证体系和质量检验系统第三节技术保证措施 第四节原材料质量保证措施 第五节计量保证措施 第六节施工保证措施 第十六章工期保证措施 第十七章施工协调管理 第一节与工程监理方的工作协调 第二节与工程建设方的工作协调 第三节与工程设计方的工作协调 第四节与专业施工单位配合措施 第十八章安全文明施工及环境保护措施 第一节安全管理的实施 第二节安全施工措施 第三节环境保护、文明施工 第十九章季节性施工和成品保护 第一节雨季施工措施 第二节农忙季节施工措施 第三节夏季施工措施 第四节成品保护措施 第二十章四新技术应用及节约计划 第一节四新技术应用 第二节节约计划 附件：1、工程施工进度网络计划图 2、施工总平面布臵图
目录 一、编制说明……………………………………………… 二、工程概况……………………………………………… 三、总体施工方案………………………………………… 四、施工方案、施工方法与技术措施…………………… 五、成品保护措施………………………………………… 六、安全、文明施工措施………………………………… 七、质量保证措施………………………………………… 八、保证工期措施………………………………………… 九、附图附表………………………………………………
一、编制说明 （一）、编制依据 1、本工程招标文件、图纸； 2、国家现行施工规范及有关法律、法规等文件； 3、现行建筑、安装等劳动定额； 4、现场踏勘观感； 5、本公司内部文件、管理制度等。 （二）、拟采用国家及地方规范有关资料： 1、工程测量规范GB50026-93； 2、土方与爆破工程施工及验收规范GBJ201-83； 3、地基与基础工程施工及验收规范GBJ202-83； 4、地下防水工程施工及验收规范GBJ208-83； 5、钢结构工程施工及验收规范GB50205-95； 6、混凝土结构工程施工及验收规范GB50204-92； 7、冷拔钢丝预应力混凝土构件设计与施工规程JGJ19-92； 8、砌体工程施工及验收规范GB50203-98； 9、设置钢筋混凝土构造柱多层砖房抗震技术规程； 10、屋面工程技术规范GB50207-94； 11、玻璃幕墙工程技术规范JGJ102-96； 12、建筑地面工程施工及验收规范GB50209-95； 13、建筑装饰工程施工及验收规范JGJ73-91； 14、建筑防腐蚀工程施工及验收规范JGJ18-96；
华润·国际社区A区项目水泵房内设备及配管工程安装方案 建设单位：成都华润置地驿都房地产有限公司 监理单位：四川精正建设管理咨询有限公司 施工单位：中国建筑技术集团有限公司 编制人审批人 日期：2016年3月1日
目录 一：施工准备........................................... (3) 二：操作工艺........................................... (4) 三：质量标准........................................... (11) 四：成品保护........................................... (12)
水泵房内设备及配管工程安装方案 一、施工准备 1.设备材料要求 ⑴所有材料、设备进场时应做检查验收，主要设备应进行开箱检查，应对品种、规格、外观等进行验收，包装应完好，表面无划痕及外力冲击破损。如发现质量有异常，应进行技术鉴定或复检，严重的应要求厂家进行更换。 ⑵主要材料、成品、半成品、配件、器具和设备必须具有中文的质量合格证明文件、规格、型号及性能检测报告应符合国家技术标准
或设计要求，各类管材应有产品质量证明文件，各系统设备及阀门等附件应有产品质量合格证及相关检测报告，主要设备（水泵）还应附有完整的安装使用说明书。 ⑶材料、设备在运输、保管和施工过程中，应采取有效措施，防止损坏和腐蚀。搬运材料和设备时应注意安全，应小心轻放，严禁剧烈撞击，与尖锐物品碰触和抛、摔、滚、拖。 ⑷其他材料质量都必须符合设计及相应产品标准的要求、规定。 2.主要施工机具 ⑴机械：小推车、套丝机、砂轮机、台锯、电锤、手电钻、电焊机、试压泵等。 ⑵工具：倒链、滑轮、钢丝绳、滚杠、撬杠、道木、管、压案、台虎钳、手锯、手锤、活扳手。 ⑶量具及其他：水平尺、水准仪、线坠、钢卷尺、小线、压力表、氧气、石笔、墨斗。 3.作业条件 ⑴根据设计图纸上设备、管线情况，依照建筑实际情况绘制安装草图，配合土建施工进度做好各种预留、预埋，尤其是各种埋件必须位置准确。 ⑵土建结构施工完毕，地面、墙面装饰均基本完成，现场清理干净，无杂物。 ⑶在设备基础施工前应根据设备房间内设备数量、大小，系统种类，管线的多少、管道的大小，依据设计图纸、厂家设备合理策划设
水泵安装施工工艺 （一）工艺流程： 基础检验→水泵就位安装→检测与调整→润滑与加油→试运转 1、基础检验。 基础坐标、标高、尺寸、预留孔洞应符合设计要求。基础表面平整、混凝土强度达到设备安装要求。 1)水泵基础的平面尺寸，无隔振安装时应较水泵机组底座四周各宽出100~150mm；有隔振安装时应较水泵隔振基座四周各宽出150mm。基础顶部标高，无隔振安装时应高出泵房地面完成面100mm以上，有隔振安装时高出泵房地面完成面50mm以上，且不得形成积水。基础外围周边设有排水设施，便于维修时泄水或排除事故漏水。 2)水泵基础表面和地脚螺栓预留孔中的油污、碎石、泥土、积水等应清除干净；预埋地脚螺栓的螺纹和螺母应保护完好；放置垫铁部位表面应凿平。 2、水泵就位安装。 将水泵放置在基础上，用垫铁将水泵找正找平。水泵安装后同一组垫铁应点焊在一起，以免受力时松动。 1)水泵无隔振安装。 水泵找正找平后，装上地脚螺栓，螺杆应垂直，螺杆外露长度宜为螺杆直径的1/2。脚螺栓二次灌浆时，混凝土的强度应比基础高1~2级，且不低于C25；灌浆时应捣实，并不应使地脚螺栓倾斜和影响水泵机组的安装精度。 2)水泵隔振安装。 ①卧式水泵隔振安装 卧式水泵机组的隔振措施是在钢筋混凝土基座或型钢基座下安装橡胶减振器(垫)或弹簧减震器(如下图)。 ②立式水泵隔振安装 立式水泵机组的隔振措施是在水泵机组底座或钢垫板下安装橡胶减振器(垫)。 ③水泵机组底座和减振基座或钢垫板之间采用刚性联接。 ④减振垫或减振器的型号规格、安装位置应符合设计要求。同一个基座下的减振器(垫)应采用同一生产厂的同一型号产品。 ⑤水泵机组在安装减振器(垫)过程中必须采取防止水泵机组倾斜的措施。当水泵机组
东营西郊服务区W1污水泵站工程 施 工 组 织 设 计 金茂建设集团 第三分公司
东营西郊服务区W1污水泵站工程施工组织设计 编制人： 年月日审核人： 年月日监理单位代表：（公章） 年月日 建设单位代表：（公章） 年月日
目录第一章开竣工日期 第二章工程质量等级 第三章施工方案 第一节施工方案措施 第二节工期计划、工期保证措施 第三节工序衔接措施 第四节冬、雨季施工技术保证措施 第五节现场总平面布置图 第六节机械、设备安排计划 第七节主要管理人员及劳动力安排 第八节质量、安全、环保保证体系
第一章计划开竣工日期 计划本工程开工日期为：2014年3月10日，竣工日期为2014年5月15日，总工期日75历天。 第二章工程质量等级 本工程质量标准为合格。
第三章施工方案 第一节施工方案措施 一、土建施工 1.施工准备 1．1技术准备 1）组织公司有关技术人员熟悉设计图纸，参加技术交底，进一步明确施工技术要求和质量标准，提出有利于施工或更合理的建议。 2）组织现场管理人员进一步勘察现场、学习熟悉图纸、向施工班组进行施工技术、验收标准交底。 3）和业主办理好交桩手续，在现场建立符合精度要求的高程控制网和平面控制网，设置临时水准点和轴线控制桩。 4）编制分部、分项工程施工方案，划分施工任务，明确施工质量目标。 5）进一步深化施工技术方案，使方案更可行，更具有操作性，更节省成本，提高功效。 6）进一步制定施工工序，编制出详细的施工进度计划，以满足总进度规定的节点工期，确保关键工序安排达到总进度工期的要求。 2.施工物资和机械设备准备 2.1 施工物资准备 1）施工用常规物资，如搭建临设用各种建材，临时办公室、办公椅、各类施工工具，测量定位仪器、消防器材等，均提前3天进场，合理分类，派专人看护。 2）施工用建筑材料视施工阶段进展情况，计划材料进场，并均保证
檩营满族蒙古族乡中心小学公共教学楼 消 防 水 池 及 泵 房 施 工 组 织 设 计 北京华厦恒建设集团有限公司
目录 1．编制说明 (1) 2．工程概况 (2) 3．工程目标 (3) 4．施工方案 (4) 5．施工方法 (7) 6．施工网络计划图表 (28) 7．工程质量保证措施 (29) 8．安全施工保证措施 (26) 9．施工工期保证措施 (27) 10．雨季施工措施 (29) 11．现场文明施工措施 (29) 12．施工人员配置 (36) 13．管理人员配置 (37) 14．技术人员配置 (38) 15．施工机械配置计划 (39)
第一章编制说明 一、编制说明 本施工组织设计作为指导施工的依据，编制时针对施工方案、进度安排、施工总平面图、质量安全措施、主要材料进场计划、施工机制进场计划、劳动力计划、文明施工和环境保护措施等因素尽可能充分考虑，突出科学性和可行性。 在施工中，我公司将本着对业主高度负责的态度，积极与质量、安全监督部门配合，服从业主和监理单位的管理，严格控制工程质量。在保证工程质量的同时，认真做好安全生产、文明施工、工程进度与成本控制，同时对关键工序，复杂环节提出相应的技术措施，控制噪音、粉尘、排污。应符合北京市文明施工要求，确保该工程质量达到现行验收标准为合格工程。 二、编制依据 1、施工承包合同 2、施工图纸 3、土建、安装施工手册及有关技术资料 1.主要规程、规范 类别名称编号 国家《混凝土结构工程施工质量验收规范》GB50204-2002 《建筑地基基础设计规范》GB50007-2002 《建筑工程施工质量验收统一标准》GB 50300-2001 《建设工程文件归档整理规范》GB/T50328-2001 《工程测量规范》GB50026-93 《地下防水工程质量验收规范》GB50208－2002 《地下工程防水技术规范》GB50108－2001 行业《建筑施工扣件式钢管脚手架安全技术 规范》 JGJ130-2001 《建筑工程大模板技术规程》JGJ74-2003 《建筑机械使用安全技术规程》JGJ33-2001 《施工现场临时用电安全技术规范》JGJ46-88 《建筑施工安全检查标准》JGJ59-99 《混凝土泵送施工技术规程》JGJ/T10－95 《建筑工程冬期施工规程》JGJ104－97
水泵安装施工工艺 标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DQQTY-

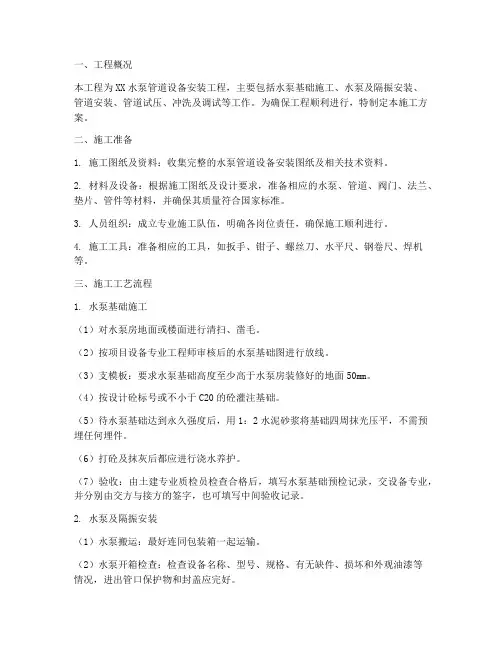

水泵安装施工工艺 工艺流程设备基础验收→设备开箱检查→设备就位→干管安装→支管安装→管道试压冲洗→支管与设备碰头 2）施工方法① 水泵基础施工对水泵房地面或楼面进行清扫凿毛；按项目设备专业工程师审核后的水泵基础图进行放线；支模板：要求水泵基础高度至少高于水泵房装修好的地面50mm；按设计砼标号或不小于C20的砼灌注基础；待水泵基础达到永久强度后，用1：2水泥砂浆将基础四周抹光压平，不需预埋任何埋件；打砼及抹灰后都应进行浇水养护；验收：以上步骤做完后，由土建专业质检员检查合格后，填写水泵基础预检记录，交设备专业，并分别由交方与接方的签字，也可填写中间验收记录，以上资料设备专业均需留存。②水泵与隔振安装水泵搬运：最好连同包装箱一起运输。水泵在地上及地下时，有提升设备，采用提升设备搬运；水泵在地下有坡道，可由坡道运下；水泵在地下有吊装孔时，可用卷扬机送下。水泵开箱检查：水泵开箱检查应按下列项目检查，并作出记录箱号和箱数，以及包装情况；设备名称、型号和规格；设备有无缺件、损坏和外观油漆等情况，进出管口保护物和封盖应完好。测量放线：测出基础纵横中心线，根据水泵底座尺寸定隔振器的位置。隔振器安装：采用JSD橡胶隔振器，做水泵的隔振元件。其型号选择根据下列条件：水泵机组型号、规格、转速；机组底座尺寸；水泵、电动机和底座的重量等；卧式水泵隔振，隔振器与水泵基础不固定；立式水泵隔振，隔振器与水泵基础固定。型钢基座的安装：水泵与隔振器之间采用钢
板（立式泵）或型钢基座（卧式泵），形成类似砼减振板的惰性块。型钢基座上面与水泵用螺栓连接，下面与隔振器连接，螺栓上下必须垫平垫与弹簧垫片，安装后，调型钢基座水平。水泵安装：水泵就位前应做下列复查：基础、型钢基座平面位置和标高应符合设计要求；设备不应有缺件、损坏和锈蚀等情况，水泵进出口管口保护物和封盖，如失去保护作用，水泵应解体检查；盘车应灵活，无阻滞、卡住现象，无异常声音。用倒链将水泵吊至型钢支架上，将水泵底座与型钢支架用螺栓连接，螺栓下必须垫平垫与弹簧垫片。然后测定水泵的水平度，把水平尺放在水泵轴上，测量轴向水平；或把水平尺放在底座加工面上或出口法兰面上，测量纵向、横向水平；或用吊垂线的方法，测量水泵进口的法兰垂直平面与垂线是否平行，并要测电机与水泵连接处的同心度。调平后出口及外观进行有效保护，等待配管。③ 管道隔振安装管道隔振是在水泵进、出水管上安装可曲挠橡胶接头、不锈钢软管或泵补偿器。由于不锈钢软管及泵补偿器等金属元件具有极好的位移补偿功能，欠缺横向和角度位移功能，因而欠缺隔振功能。在一般情况下优先选用橡胶可曲挠接头。只在水质要求极高的情况下，选择不锈钢软管或泵补偿器，并且需经详细设计。在水泵进水管上可优先选择可曲挠偏心异径橡胶接头，可曲挠橡胶接头。（按序选择）在水泵出水管上可优先选择可曲挠同心异径橡胶接头，可曲挠橡胶接头，可曲挠橡胶弯头。（按序选择）可曲挠橡胶管道配件按接口方式区分有法兰连接和螺纹连接。按结构形式区分有单球体、双球体、多球体、
水泵安装施工方案及技术措施 消防水泵安装工艺：施工准备→基础施工→泵体安装→吸水管路安装→压水管路安装→单机调试。 1.水泵安装：消防水泵、稳压泵的安装，应符合现行国家标准《机械设备安装工程施工及验收通用规范》及《压缩机、风机、泵安装工程施工及验收规范》的有关规定。 （1）检查泵的安装基础的尺寸、位置和标高均符合工程设计要求。 （2）泵的开箱检查应符合下列要求：应按设备技术文件的规定清点泵的零件和部件，并应无缺件、损坏和锈蚀等；管口保护物和堵盖应完好；应核对泵的主要安装尺寸并应与工程设计相符。 （3）出厂时已装配、调整完善的部分不得拆卸。 （4）电动机与泵连接时，应以泵的轴线为基准找正；电动机与泵之间有中间机器连接时，应以中间机器轴线为基准找正。 （5）整体安装的泵，纵向安装水平偏差不应大于0.10/1000,横向安装水平偏差不应大于0.20/1000,并应在泵的进出口法兰面或其他水平面上进行测量；解体安装的泵纵向和横向安装水平偏差均不应大于0.50/1000，并应在水平中分面、轴的外露部分、底座的水平加工面上进行测量。 2.吸水管的安装
（1）水泵吸水管路的基本要求是不漏气、不积气、不吸气。 （2）当消防水泵和消防水池位于独立的两个基础上，且相互为刚性连接时，吸水管上应加设柔性连接管。 （3）吸水管水平管段上不应有气囊和漏气现象。 为保证消防水泵能够安全和及时启动，水泵的吸水方式应为自灌式。在吸水管路的安装中，应有沿水流方向连续下升的坡度，一般应大于5‰。 （4）在吸水管如果需要安装阀门时，应安装闸阀，不能使用蝶阀。 3.水泵的调试：水泵机组及附件安装完毕后，需进行单机试验，在有条件的情况下，应进行带负荷试验。 水泵的单机试验应按以下方法和步骤进行： （1）检查配电柜是否符合要求，及电机接线端子是否符合产品要求。 （2）将电机与水泵联轴器的键拆下，使电机与水泵脱离。 （3）将电机进行点试车，检查转向及声音是否正常。 （4）将电机与水泵用键连接起来，手动盘车，检查水泵转动时是否有杂音。（5）对水泵机组进行点试车。在水泵没有水的情况下，不易长时间启动水泵，以免损坏水泵的轴承。
提水泵站施工方案 一、测量与放样 1、复核工程师提供的测量控制点。在收到工程师提供的三等施工控制网中的控制点座标及水准点高程资料后，即会同工程师代表实地核查该控制点的位置，并进行复核。 2、布置平面和高程控制网，根据工程师提供的经复核无误的控制点按规范要求设计和布设施工平面控制系统和高程控制系统，并绘制成图连同测量及计算成果报工程师审核，该控制网必须是整个枢纽工程控制网的一部分。亦即是整个枢纽工程控制网的加密。平面控制点及水准点均按规范及技术要求设置和保护。 3、测量仪器：经纬仪2台，水准仪4台。 4、由测量技术人员负责整个工程的测量技术工作，其余测量人员均是持证上岗，即是受过训练、有经验、有技能的人员承担测量工作。 二、围堰工程 1、围堰的设计 依据实际地形与河水位，采用粘土坝围堰。粘土坝围堰上顶宽3m，双面边坡1：1，围堰高约3.5m，堰顶铺筑15cm碎石垫层。围堰施工采用1m3挖掘机挖土5t自卸汽车运土，75kw推土机推土碾压成坝，围堰土方采用沿河堤土方。 2、围堰的拆除 粘土坝围堰拆除采用1m3挖掘机直接开挖，土方采5t自卸汽车运弃土指定地点。 三、土方开挖 本工程土质较差，决定基坑与开挖边坡留1.5m工作面，开挖边坡初定1：1，根据现场实际土质再调整。土方直接采用多台挖掘机翻挖。开挖过程中经常测量高程，防止超挖。根据业主提供的现场河道断面及建筑轮廓线尺寸计算土方开挖
量及回填量，科学调配土方，搞好土方平衡。 四、土方填筑与墙后回填 1．土方填筑 本工程土方填筑主要为挡土墙背后回填，共计7861m3，压实度不小于90%。土料从弃土场挖出后，直接由汽车运至填筑点。填筑采用分层进行，分层厚度不大于25cm，分层由推土机摊铺，压路机碾压密实。填筑土料压实度要满足设计要求，并按规定取样试验检查压实度。在填筑过程中，注意对填筑土料的检查，防止不合格的填料用于填筑，并随时组织人员检出填筑土料中的树根、垃圾等杂物。开始填筑后，填筑表面作一定坡度或拱冠形式，防止出现积水洼现象。 压实机具采用12t压路机碾压4遍，对不能碾压到的地方采用小型夯实机压实，粘土摊铺后，含水率要控制在根据试验确定的最优含水率的高差范围。在填筑过程中，整个填筑层的含水率要均匀一致。 2．3:7灰土回填 3:7灰土回填在建筑物强度达到设计要求后进行，填土前清除底部积水和杂物，采用人工回填土方，分层回填，不留松土死角。整个土方回填工作应均恒上升，避免高低相差太大，给建筑物产生影响。 五、砼工程 1．工程内容 主要包包括直墙、底板、支座、地面砼等。 2．模板制安 模板的质量直接影响到砼外露部分的美观，所以模板制作应满足《两规范》的质量控制。模板应选用材质好、不易开裂的木材，经干燥后使用。钢模板材料选用3号钢材，尽量使用组合模板，钢模板的连接缝应光滑紧密。 模板的架立：外部用钢筋支撑固定，内部采用对拉及限位相结合的办法。在
目录 第一章工程概况错误!未定义书签。 第二章技术经济指标1 第三章施工准备工作3 第四章主要材料管理及质量控制措施4 第五章质量管理体系6 第六章质量保证体系7 第七章质量安全保障体系10 第八章施工平面布置13 第九章施工进度计划14 第十章劳动力计划及施工机械设备配置计划16第十一章工程组织机构20 第十二章临时用电计划21 第十三章水泵房主体结构工程施工26 第十四章水泵房设备及管道安装工程43 第十五章室外给水管线施工工程37 第十六章围墙工程49 第十七章沥青混凝土道路工程58 第十八章标准化工艺施工73 第十九章季节性施工措施73 第二十章安全生产技术措施73 第二十一章文明施工方案75
第一章工程概况 燕山湖发电厂2×600MW厂外区引水工程项目位于辽宁省朝阳市，建设单位为朝阳燕山湖发电有限公司。 一、建筑概况 本工程包括补给水泵房、给水管线，配电室，贮水池，围墙，道路组成。 二、结构情况 1、补给水泵房主体结构采用现浇钢筋混凝土框架结构。 第二章技术经济指标 一、工期、工程质量、成本管理、三材节约、安全生产等技术经济指标 1、工期控制：确保60天完成，争取提前； 2、工程质量确保达到优良工程等级； 3、成本降低率：3%； 4、三材节约率：木构1.5%、钢材1.0%、水泥1.0%； 5、安全生产目标：无伤亡，无火灾。 二、保证实现工期和工程质量目标的实施措施 1、认真进行施工布置，合理地插入后道工序施工，缩短工序间隔时间； 2、合理组织施工队伍，二班制轮流作业； 3、充分利用新工艺、增加施工机械投入、减轻劳动强度、提高劳动生 产率； 4、合理分区，进行流水作业，保证施工的连续等。
水泵安装施工方案
目录 一、编制说明.................................................................... 错误!未定义书签。 二、编制依据.................................................................... 错误!未定义书签。 三、工程概况.................................................................... 错误!未定义书签。 四、施工准备.................................................................... 错误!未定义书签。 1、施工技术准备 ....................................................... 错误!未定义书签。 2、施工现场准备 ....................................................... 错误!未定义书签。 五、施工方法.................................................................... 错误!未定义书签。 1、泵安装施工程序 ................................................... 错误!未定义书签。 2、垫铁的安装 ........................................................... 错误!未定义书签。 3、地脚螺栓 ............................................................... 错误!未定义书签。 4、放线就位和找正找平............................................ 错误!未定义书签。 5、离心泵的安装 ....................................................... 错误!未定义书签。 6、灌浆....................................................................... 错误!未定义书签。 7、泵的试运转 ........................................................... 错误!未定义书签。 六、质量保证措施............................................................ 错误!未定义书签。 1、泵安装质量通病及预防措施................................ 错误!未定义书签。 2、机器安装质量检验计划........................................ 错误!未定义书签。 七、施工机具材料使用计划 ............................................ 错误!未定义书签。 八、安全技术措施............................................................ 错误!未定义书签。 九、附表 ........................................................................... 错误!未定义书签。
目录 工程概况-------------------------------------------------------------3 施工准备计划及进场计划----------------------------------------4 工程进度计划及保证措施----------------------------------------5 主要施工方案及工艺设计----------------------------------------6 分部分项工程及检验批的划分---------------------------------------8 调试方案------------------------------------------------------------ 8 工程质量技术保证措施及体系----------------------------------12 安全保证体系及保证措施----------------------------------------15 现场管理主要技术措施--------------------------------------------25 施工组织设计 一．工程概况 （一）工程简介：力旺·弗朗明哥五期B1区36号楼消防泵房设备安装工程施工。 （二）工程特点： 1、施工技术、质量要求高 本工程所用设备专业性强，安装要求高质量，且须保证设备设施的严密性、可靠性、安全性，保证设备功能与使用效果两者的完善与协调。 2、工程施工周期短 本工程安装工程量较大，为了缩短工期，必须合理组织各种材料采购和设备订货，安排有多年施工经验、技术全面的施工队伍进场，结合科学的管理和先进的加工技术，提高工作效率，缩短施工周期。 （三）本工程执行技术规范和标准: 本工程执行中国国家规范和国家行业标准施工
井下水泵房设备安装 施工方案
一、主要工程量： 安装D85-45×7型水泵3台，配用电机功率为132KW，排水管路系统2趟，选用Φ133×4.5型，吸水管选用Φ159×4.5型无缝钢管。该泵额定流量为85㎡/h，一级额定扬程为45m。正常涌水时为1台工作，1台备用，1台检修；最大涌水时为2台工作，1台备用。二、施工准备 组织一只技术力量强，安装经验丰富的施工队伍，施工前进行一次技术培训及安全培训。 施工所用的槽钢、垫铁、管路、闸阀、螺栓、倒链、电焊机等材料工器具准备完毕，并运至泵房。 施工所用电源直接引自井下变压器，并在泵房安装5只防爆灯，供施工照明。 三、施工方法 （一）设备运输 设备运输可以用副斜井绞车下放，由于最大件是泵体和电机一体，最重件电机，绞车满足提升能力，利用一台平板车，平板车放2根槽钢，把水泵底座用螺栓接在平板车上，用铁丝拧绞牢固。到井底水平车场后，摘钩人力运至泵房内，利用泵房内起重梁卸车。 阀门、法兰盘、弯头等散件可装1t矿车内，运至现场。 （二）设备安装
先在泵的两头挂上中心线，放入地脚螺栓，使其垂直，基础表面放置垫铁处用扁铲剁成麻面，平整并用清水冲洗干净。放置底座时，利用中心线找正位置，用水平仪水平垂直2个方向向上的水平度，水平度利用垫铁进行调整，而后，分别利用倒链将泵吊起就位，用水平尺放于泵的轴头上测量水平度，使之符合泵的技术要求，整体安装完毕后，复查尺寸，无问题后，地脚螺栓挂于泵及电机孔上并加垫螺母，螺栓露出螺母至规定螺距，地脚螺栓支撑牢固。，按泵的底盘尺寸，支好模板，对基础螺栓孔、基础进行灌浆，灌浆时要将砂浆拥入螺栓孔内，并振动密实，均匀，灌浆后，铺草垫浇水养护，养护时间不少于7天。 （三）管路配制、闸门安装 待泵就位后，将巷道两侧汇水母管就位于管子梁上，与排水管路碰头连接，并用管卡子固定排水管路。 按照管路系统图安装短节、闸阀、三通、弯头等，管路安装横平竖直，闸门手柄朝向合理，便于操作。泵、闸门、法兰盘的密封面上的杂物，漆等刮干净，阀体内不允许有杂物，垫片要完好无损。 管路的焊接符合设计求，焊缝均匀，美观，不允许有夹渣、气孔、深度咬边、砂眼等缺陷。 五、劳动力组织 根据本工程情况，组织以下人员可满足本工程施工需要。管理人员：施工负责人1人，工程师1人，安全质量员1人，材料员1人，小计4人。
F水泵房设备安装 施工方案
一、主要工程量： 安装D85-45X 7型水泵3台，配用电机功率为132KV，排水管路系统2趟，选用①133X型，吸水管选用①159X型无缝钢管。该泵额定流量为85 m2/h，一级额定扬程为45m正常涌水时为1台工作，1 台备用，1 台检修；最大涌水时为2 台工作，1 台备用。 二、施工准备 组织一只技术力量强，安装经验丰富的施工队伍，施工前进行一次技术培训及安全培训。 施工所用的槽钢、垫铁、管路、闸阀、螺栓、倒链、电焊机等材料工器具准备完毕，并运至泵房。 施工所用电源直接引自井下变压器，并在泵房安装5 只防爆灯，供施工照明。 三、施工方法 （一）设备运输设备运输可以用副斜井绞车下放，由于最大件是泵体和电机一体，最重件电机，绞车满足提升能力，利用一台平板车，平板车放2 根槽钢，把水泵底座用螺栓接在平板车上，用铁丝拧绞牢固。到井底水平车场后，摘钩人力运至泵房内，利用泵房内起重梁卸车。 阀门、法兰盘、弯头等散件可装1t 矿车内，运至现场。 （二）设备安装先在泵的两头挂上中心线，放入地脚螺栓，使其垂 直，基础表面放置垫铁处用扁铲剁成麻面，平整并用清水冲洗干净。 放置底座时，利用中心线找正位置，用水平仪水平垂直2 个方向向
上的水平度，水平度利用垫铁进行调整，而后，分别利用倒链将泵吊起就位，用水平尺放于泵的轴头上测量水平度，使之符合泵的技术要求，整体安装完毕后，复查尺寸，无问题后，地脚螺栓挂于泵及电机孔上并加垫螺母，螺栓露出螺母至规定螺距，地脚螺栓支撑牢 固。，按泵的底盘尺寸，支好模板，对基础螺栓孔、基础进行灌浆，灌浆时要将砂浆拥入螺栓孔内，并振动密实，均匀，灌浆后，铺草垫浇水养护，养护时间不少于7 天。 （三）管路配制、闸门安装待泵就位后，将巷道两侧汇水母管就位于管子梁上，与排水管路碰头连接，并用管卡子固定排水管路。 按照管路系统图安装短节、闸阀、三通、弯头等，管路安装横平竖直，闸门手柄朝向合理，便于操作。泵、闸门、法兰盘的密封面上的杂物，漆等刮干净，阀体内不允许有杂物，垫片要完好无损。 管路的焊接符合设计求，焊缝均匀，美观，不允许有夹渣、气孔、深度咬边、砂眼等缺陷。 五、劳动力组织根据本工程情况，组织以下人员可满足本工程施工需要。管理人员：施工负责人1 人，工程师1 人，安全质量员1 人，材料员1 人，小计4 人。 生产班组：班组1人，钳工2人，管工3 人，起重工2人，电工1 人，电焊工2 人，小计11 人。参加本工程施工人员共计15 人。各施工人员在施工负责人的带领下，各司其职，各负其责，保质保量，安全地按预定工期完成施工任务。 六、安全技术措施 1、坚持班前会制度，布置生产任务时，必须同时强调安全措施，克
第一章工程概况 1.1 工程概况 德州经济开发区提水泵站是为解决开发区的袁桥、赵虎等乡镇的农业用水问题而建的提水泵站，该泵站位于袁桥乡程官屯村附近老马颊河上，安装闸下9.68km的马颊河左岸，该泵站马颊河提水，设计提水流量10m3/s，设4台立式轴流泵，扬程4.6米，配套400V低压电机，单机功率185KW，总功率740KW，泵室中间设一孔2.5×3的自流涵洞。泵室上设主厂房和副厂房，主厂房设置电机，副厂房为配电设施。泵室接钢筋混凝土出水池，出水池后接消力池和海漫，最后接防冲槽。 1. 2 合同项目和主要工程量 1.2.1 提水泵站土建工程 土方开挖与回填、引水口砌石、泵房下部结构、进水闸、前池、工作桥、泵房上部结构等。 1.2.2 机电设备及安装工程 闸门启闭机购置与安装、水泵安装、电气设备购置与安装、起重机购置与安装等。 1.2.3 其他 招标文件要求的其他由我方施工的内容。 1.3 现场自然条件 本地区属于暖温带半湿润季风气候区，多年平均气温12.8℃，最高气温43℃，最低气温-27℃，冰冻层深在0.5米左右，多年平均结冰天数86.7天，全年无霜期200-220天。多年平均蒸发量1279毫米，多年平均降雨量584毫米，汛期雨量占全年降雨量的70%以上。常年主导风向为西南风及东北风，风速可达33米/秒。 第二章施工总体规划 2.1 编制依据 （1）德州经济开发区提水泵站工程招标文件及已提供的施工图纸； （2）有关现行行业标准及规范； （3）标前会及现场考察情况；
（4）本单位在类似工程施工中成熟的施工技术及经验； （5）本单位可调动的设备、人员等资源； （6）目前国内较先进的类似工程施工设备及工艺、技术等。 2.2 施工进度、质量、安全及文明施工总目标 （1）施工进度目标 抓住工程施工的重点、难点，加强与其它投标段的配合协作，统筹兼顾组织好项目施工；以确保工期为目标，优化施工方案，制定切实有效的工期保障措施，合理安排好施工程序；新购一批先进的施工设备，强化成龙配套的机械化作业，提高施工进度保证率，确保实现关键项目施工控制性工期目标。 （2）工程质量目标 认真贯彻执行GB/T19001-2000质量体系文件和质量计划，严格按照设计要求和国家有关规范施工，无施工缺陷。确保土建工程单元工程合格率100%，优良率85%以上，金结电气工程单元工程合格率100%，优良率95%以上，确保工程质量达到省优质工程标准。 （3）施工安全目标 认真贯彻“安全第一，预防为主”的方针，严格执行安全施工生产的规程、规范和安全规章制度，落实各级安全生产责任制及第一责任人制度，坚持“安全为了生产，生产必须安全”的原则，加强安全监测及支护，注重施工人员的劳动保护，确保人员、设备及工程安全，杜绝特大、重大安全事故，杜绝人身死亡事故和重大机械设备事故，减少一般性事故发生，各项安全监控指标达到国家标准，创建安全施工样板工地。 （4）环保及文明施工目标 以“均衡生产、文明施工、科学管理”为指导思想，在合同实施的同时，同步实施相应的环保措施。施工过程中加强地下工程施工的通风、除尘，加强弃土场的维护管理，注重水土保持工作，使施工现场各项环保指标达到国标和地方标准、满足合同要求。施工作业人员一律挂牌上岗，工地做到整洁、清爽、有序，施工标志齐全、美观，施工工艺科学合理，推进程序化、标准化作业，创建安全文明样板工程。
泵房施工组织设计
惠南路(西环路—惠澄大道)新建工程 下穿新长铁路节点工程 泵房施工组织设计 受控状态 分发号 使用部门 6月29日发布 7月1日实施 江苏雷威建设工程有限公司
本技术文件由：编制 审核 批准
第一章工程概述 第一节编制依据和编制原则 一、编制依据 1、中铁第一勘察设计院集团有限公司设计的《惠南路（西环路—惠澄大道）新建工程下穿新长铁路节点工程泵站施工图设计》及《惠南路（西环路—惠澄大道）新建工程下穿新长铁路节点工程泵站施工图设计变更》 2、现场踏勘、调查资料。 3、主要规程、规范。 4、我公司经中国方圆委员会认定的《质量、环境、职业健康安全管理体系一体化管理手册》、《程序文件》，现行技术装备和类似工程工艺工法。 二、编制原则 1、安全第一、预防为主、综合治理。 2、严格执行现行有关技术规范。 3、实事求是，施工方案力求经济、适用、可行。 4、推行全面质量管理，执行贯标质量管理标准和程序。 5、采用项目法组织施工，推行标准化管理工程，做到安全、优质、文明、高效。
第二节工程概况 一、工程简述 惠南路（西环路—惠澄大道）新建工程下穿新长铁路节点工程雨水提升泵房位于惠南路南侧，新长铁路东侧，设计规模1200立方米/小时。 土建部分：本泵站主体分为上部结构和下部结构。下部结构包含雨水泵站一座以及进水交汇井、出水闸井各一座，雨水泵站采用沉井施工。泵房上部结构为一层框架结构，建筑高度5.8m尺寸为14.84m*9.54m。抗震烈度为6度，耐火等级为二级，建筑耐久年限为50年，建筑面积139m2。 管道部分：进水管为D1000混凝土管长度10 米，水泥沙浆抹带接口，明开槽施工；出水管为D529x10，长度92米；采用承插口钢筋混凝土管。 泵房工艺部分：该泵站设计安装水泵为4台200qw400-10-22，3用1备。 第二章主要施工机器、设备 拟投入的主要施工机械设备表
阳城县县城生活垃圾处理工程设备采购安装工程 施工组织设计 第一章工程概述 阳城县县城生活垃圾处理工程设备采购安装工程主要内容包括锅炉房设备采购安装、水泵房设备采购安装、地磅30吨电子计量衡器、地磅房轻钢屋工程。 第二章施工部署 二、施工部署： （一）施工部署原则 1、集中力量保重点，保工期，在人力、物资、机具给予充分保证，各专业工作应协助指导该项目施工班子，组织好施工工作，搞好各方面的协调配合。 2、组织配合施工，穿插作业，组织内部各工种平行流水作业，互相创造施工条件，确保整个安装工程顺利进行。 3、推行先进施工方法和施工机具，提高机械作业水平，提高作业效率。 （二）施工配合 1、安装各部门之间的配合。 （1）设备管道电气安装的配合。
设备到货后，应先办理开箱检查及交接手续，尽快安装就位，为管道配管与电气接线创造条件。 （2）油漆施工配合 焊接管、无缝管及各种管道支架均先除锈，刷防锈漆，不保温管道及各种管支架再刷两遍面漆，镀锌钢管一般可不做防腐处理，但镀锌层损坏部位应先刷底漆后刷银粉。电气与消防有关的穿线管刷防火漆两遍。 （3）隔热保温施工 按施工工作分段，分流，管道安装后及时试压合格，交保温施工。 2、安装与土建的配合 （1）予留予埋配合 认真审核施工图纸，积极配合土建施工进行予留予埋工作，并仔细进行复核，避免因予留予埋位置和尺寸不正确而增加以后施工的难度。施工过程中，由于设计变更或其他原因需开墙或楼板洞时，应会同监理与土建协商处理。 （2）设备基础及留孔的配合 设备基础应尽早浇注，未达到强度70%，不得安装设备，基础位置尺寸及留孔由土建检查，安装复查，土建向安装办理交接记录。 （3）成品保护的配合 安装施工不得随意在土建墙体上打洞安装施工不得随意在土建墙体上打洞，因特殊原因必须打洞时，应与土建协商，确定位置及孔洞大小，安装施工中应注意对墙面吊顶的保护，避免污染。
