潜水泵施工组织设
计
施工组织设计
1.投标人编制施工组织设计的要求：编制时应采用文字并结合图表形式说明施工方法；拟投入本标段的主要施工设备情况、拟配备本标段的试验和检测仪器设备情况、劳动力计划等；结合工程特点提出切实可行的工程质量、安全生产、文明施工、工程进度、技术组织措施，同时应对关键工序、复杂环节重点提出相应技术措施，如冬雨季施工技术、减少噪音、降低环境污染、地下管线及其它地上地下设施的保护加固措施等。
（1）主要施工办法
我公司将对提供的水泵、电器、成套给水设备以及相关的配套产品进行现场的安装调试指导，协助用户对产品进行安装调试，是产品能够更好、更快的投入实际运行。
现将我公司现场安装调试指导计划安排如下：
根据用户要求提供必要的设备安装图纸；
根据用户设备的安装进度，指派由具有专业经验的专业工程师（视设备的形式指派水泵工程师、电器工程师、专业安装工程师）进行现场的安装或指导；
待设备安装完毕后，根据用户的具体情况，现场具备调试条件后（通水、通电、相关人员到场等），我公司将指派具有专业经验的专业工程师对设备进行调试，使其达到或满足设计选型或用户的预期要求，并完成相关部门的验收工作。

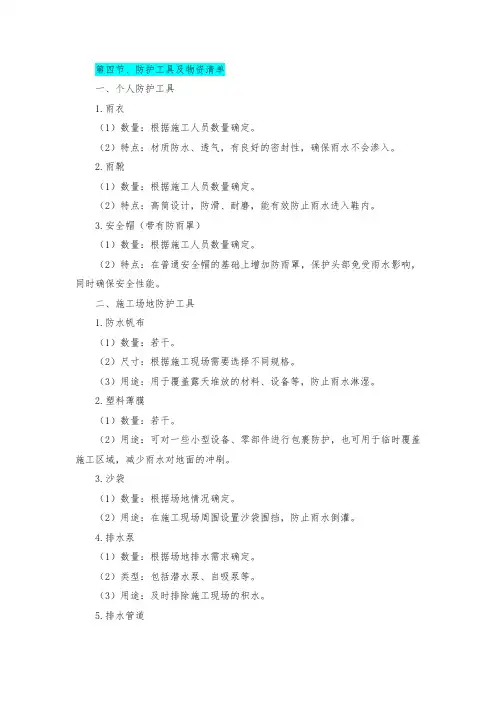

（2）拟投入的主要物资计划
材料的进场计划
由我单位采购的材料，将从我单位合格材料供应商中选择供货商，采购时报请监理进行价格比或认质认价。材料及设备在使用前考虑材料的生产、运输及送检验提前进货，在使用过程中根据堆放场地情况分批进场，以保证施工需要。主材料应在施工人员入驻前进场，在施工前1-2天完成材料交付与甲方的审核、检查、审查等工作，甲方检验合格后将材料运至施工现场的临时仓库内，作好开工前的准备工作。水电设备与主材料同期到场，另外为安装人员配备安全帽，在现场设置警示牌，以达到安全施工。
（3）拟投入的主要施工机械（见附表一）
（4）劳动力安排计划（见附表二）
（5）确保工程质量的技术组织措施
产品质量是企业能否生存的命脉所在。为了在生产过程中对产品质量进行全方位的控制，我们河北石潜泵业有限公司建立健全了以ISO9001为蓝本的质量保证体系。公司投入大量资金，添置和建立了包括智能测试台、电机检测台、控制柜调试台在内的质量检测设备，以确保检测的准确性。
潜水泵的产品质量保证体系，不但贯穿于研制开发、大规模生产乃至市场的开拓、用户服务过程，而且涵盖了员工素质技能培
训、组织网络运行、情报信息收集等各个具体环节。这与质量管理体系的基本特征相符合，即全过程、全员、全方位和可追溯性。
为确保产品质量保证体系能正常运转，公司抽调了质量管理和质量检验人员22人，充实到产品生产过程的各环节中，参与产品的检测等工作。质检部下辖铸造检验、加工检验、装配检验、外协外购件检验、模具和工装检具检验、测试中心、计量、用户服务等八个质量管理班组，负责日常生产的综合质量管理、新产品试验证、产品质量检测、产品标识和质量记录等工作。质检部定期举行质量分析会，协调各部门的质量管理工作，组织进行内部审核，协助完成管理评审。
在产品制造过程中，公司坚决执行“质量否决”一票制，彻底杜绝不合格品进入下一道工序或流程。在具体操作上，每一个工序都要
在符合用户要求的前提下，采用优秀的模型、先进可靠的结求实行“自检、互检、首检”这三检，并做好相应的记录归档备查；在解决质量事故时，坚持“产生的原因不清楚不放过，产生的责任人不清楚不放过，解决的办法实施无效不放过”这三不放过的原则，及时总结经验教训，不让类似事故重现；在处理有关事故过程中，做到准确、及时和专人跟踪，以使事故能得以迅速、完善地解决。
（6）.确保安全生产的技术组织措施
为确保安全生产，我公司将对员工进行必要的产品技术培训，使其对产品有一定程度的了解，并在相关技术人员的指导帮助下进行生产设备日常维护保养以及维修等工作，保证设备的正常运行,继而安全生产处所需的合格泵产品。
1、产品结构及特点的培训，要求了解产品的结构，帮助产品故障的判断；
2、产品装配知识的培训，了解产品的装配程序及相关部位的装配精度，为以后的产品维修打下基础；
3、产品运行知识的培训，了解产品运行的相关知识，为正确使用泵产品打下基础；
4、产品维护知识的培训，了解产品维护过程的程序、周期、方法等知识，以便在我公司专业人员的帮助下正确进行产品的维护；
5、产品故障的判断及维修的培训，了解产品常见故障的产生原因及判断方法、维修方法，并在我公司专业人员的帮助下正确、快速的排出产品的故障，保证产品的稳定运行；
（7）确保工程进度的技术组织措施
计划工期：以签订合同为准，在开工后90日历天内完工为了保证该项目产品保质、保量、按期完成，我单位将组织精兵强将组建工程项目经理部全面负责本工程的施工组织领导工作。
