桥式起重机大修施工方案

施工单位:

施工项目:

编制:

施工组织设计

为确保此次施工项目安全、质量地完成,根据贵方技术要求说明内容和我单位具体情况,结合我公司多年来在外承包此类项目工作的经验,针对承揽工程设备的特殊性、专业性、技术难度,本着真实、可信的原则编制此次检修项目的组织方案。

一、施工组织机构

此次检修项目,我公司将组建专项项目部,具体负责在此检修工程范围内的一切事务,公司将选派具有丰富对外施工经验的人员担任项目部经理,项目经理负责包括工程质量、安全管理、文明生产等全面事务。项目经理部下设现场技术负责人、安全负责人。在检修过程中严格按照质量管理体系标准和业主要求认真进行组织、实施。

二、施工前准备

我公司将按照计划或要求安排有关技术人员进行现场的前期准备工作,根据现场实际情况对工器具及办公器具等按标准配置,对于调配到此项目的工作人员进行上岗前的培训工作,所有参加此项目的人员必须参加安规考试并合格。各种专用工具、仪器仪表等,须进行严格的操作调试,使其达到使用规范条件要求。

三、人员安排

我公司参加检修的人员安排计划:

参加人数:共人,其中:项目经理:人;机械工:人;

电气:人;安全人员人;质检员人。

四、技术支持、服务和监督管理

检修项目部在我公司总部的领导下,为保证施工项目管理的正常良好,公司总部管理部门给予宏观监督管理;在安全和技术质量方面,公司总部给予强有力的支持和指导;随着工程的变动如设备大修,公司总部随时给予人员、物力、机具的增加。

五、修理施工机具用检验器具

1、主要施工设备

2、主要检验仪器及量具

优质服务:我们的维保本着业主至上、安全生产第一、质量规范为首要条件,以我们的优质服务意识和行动体现在每一个工作环节中。

快速反应:建立健全应急体系,保持信息畅通,收到应急信息后15分钟内到场,对于较大的突发事件,公司本部派员在8小时内赶到,组织有效的人力、物力进行抢修、抢险。

持续改进:在办公自动化、生产管理规范化方面,我们会根据贵方的要求在最短的时间内采用。利用我公司在对外工程上的优势,不断学习业主的先进管理理念和维保工艺用于起重机械的维保,努力完善系统的合理性、提高设备的安全可靠性。

主要部件修理

(一)运行轮组修理装配

(1)整套车轮给的拆卸、更换整套车轮组的拆卸须序:

1)卸下车轮轴端联轴器的连接螺栓。

2)卸下车轮组角型轴承箱与端梁连接的坚固螺栓。

3)用起重机的起重螺杆或千斤顶把起重机桥架顶起,使车轮踏面离轨道顶面约10MM左右,撬动车轮组并沿轨道面将它拉出来以便卸下更

换。

4)把预先组装的、新的并带有轴端齿轮联轴器半体的主动车轮组吊运到起重机轨道上。

5)推入车轮组靠近安装位置,调整千顶使车体缓慢下降,穿入紧固螺栓,拧上螺母,确保安全。

6)适当紧固水平方向螺栓,再相应紧固垂直方向的螺栓,交替进行,在边紧固的同时,边扳车轮,检查车轮转动是否灵活,并检查车轮安装

的水平垂直偏斜。

7)对准车轮轴端齿轮联轴器半体与减速机从动轴联轴器半体的螺孔,穿入连接螺栓并坚固。

8)一切正常后,将车体落下。

另一端主动车轮也采用同样步骤进行更换。为了保证两端传动一致,确保起重机运行正常,两端主动车轮必须同时更换。

为了保证两机械传动间隙一致,减速器从动轴端的齿轮联轴器也同时更换。

采用更换整套起重机部件的(快速修理)方法,对于起重机的修理是一种行之有效的办法。这种方法使修理工作安全可靠,停机时间短,生产效率高,不仅适用于换大、小车车轮,也适用于吊钩组、减速器、保护箱等的机、电部件的修理。

(2)旧车轮的拆卸,当车轮组自起重机上取下后,可按如下须序进行拆卸。1)松开螺栓,拿下闷盖,撬开轴端的止动誓圈并卸下锁紧螺母。

2)把车轮组垂直吊起,使带有联轴器半体的一端朝下,放在液压机工作台的垫块上,轴对准压头的中心线。

3)车轮组支承牢靠后,在车上端垫以压块。

4)开动液压机进行试压,逐渐加载,待机件发出“砰”的响声后,说明轴与车轮产生相对运动,可继续慢速加压,直到轴与车轮脱开为止,车轮和上端轴承箱即可卸下。

5)用掳子将半联轴器拉下,卸下通盖,取下锁紧螺母和止动垫圈。

6)用掳子拉下角型轴承箱、轴承和取下通盖和轴套,至此,车轮拆卸完毕。(3)车轮组的装配

1)根据主动轴上的键槽配键。

2)车轮置于工作台的垫块上,主动轴垂直对准车轮孔和键槽,配合面滴油润滑。

3)主动轴上端垫上垫块并对正,开动液压机试压,称妥后,逐渐加压到安装位置为准。

4)轴两端装入轴套,并装入带有螺栓的通盖和带有螺栓的通盖。

5)把用沸油加热了的轴承内环趁热装入车轮轴上,将有轴承的外环和间隔环的角型轴承箱装到轴上。

6)装轴承的内环,套入止动垫圈,紧固锁紧螺母。

7)两端分别装闷盖和通盖,紧固螺栓。

8)将用油加热了的半联轴器趁热用大锤砸到轴上,至此,整套主动车轮组装配完毕。

二、减速机的拆卸检修与装配

(1)减速器的拆卸

1)整台减速器的拆卸如有整台同型号、同传动比的减速机备件时,已损坏的减速器可整台更换。分别卸下减速器高速轴端、从动轴端的连接螺栓,使减速器与传动系统脱开,卸下地脚螺栓后,整台减速器即可卸下。

2)减速器零部件的拆卸

A、把高速轴端和从动轴端的联轴的联轴器连接螺栓卸下,使减速器脱开传动系统。

B、卸下减速器上盖与底座间的连接螺栓,拧紧揭盖螺钉,将减速器上盖掀开,使减速器剖分结合面出现空隙,便于撬动,取下减速器上盖。

C、把减速器的主动轴总成和从动轴总成分别从减速器的底座中取出。(2)减速器的检修

1)减速器箱体接合面的检修减速器经过一段时间运转后,箱体有时发生变形。箱体接合面处的变形不仅影响齿轮的传动精度,而且会出现漏油现象。

因此,必须进行修理。

A、用煤油清洗箱体,清洗接合面上的污垢,油泥等,涂以红铅油使两接合面磨合,每研磨一次刮掉个别高点和毛刺,经过几次研磨后,就可以达到所要求的精度。

B、研磨后,可用塞尺检验接合面的间隙,其值不应超过0。03mm,底面与接合面的平行度误差在1m长度内不应大于0。5mm。

2)齿轮的检修

A、检查齿轮轮齿表面点蚀状况。疲劳点蚀面积沿齿高和齿宽方向超过50%时,应报废。

B、检查齿轮轮齿表面的磨损状况。齿轮磨损后,齿厚会变薄,强度会减小,为了保安全,超过前述报废标准的齿轮,允许用油石或刮刀清除齿端毛刺后继续使用。

3)轴的检修

A、用20倍放大镜检查轴的废劳裂纹,发现裂纹立即更换。

B、齿轮轴允许径向跳动不大于0。02~0。03mm,传动轴的直线度误差不超过0.5mm,当轴的直线度超过此值时,应进行冷矫或热矫(火焰矫正)。4)漏油的检修

A、减速器的漏油部位减速器漏油通常发生在如下几处:

a、减速器箱体的接合面,特别是立式减速器尤为严重。

b、减速器箱体的接合面,特别是立式减速器尤为严重。

c减速器各轴的轴端盖,尤其是通盖的轴孔处。

B、漏油的原因分析

a箱体接合面加工精糙,接合不严密。

b箱体变形,接合面和轴承孔发生相应变化,形成缝隙。

c轴承盖与轴承孔的间隙过大,通盖盖内的回油沟堵塞,轴和通盖的密封圈老化变形而失去密封不严。

d油量过多(油面不应超过油针上刻度线)。观察孔处接合面不平,密封垫破损或短缺,密封不严。

C、防止漏油的措施

a刮研减速器接全面,使其相互接触严密,符合技术标准。

b在底座接合面上开回油槽,溢出的油可沿回油槽返回油箱。

c在箱体接合面、轴承端端盖孔以及视油盖等所有漏油部位,涂以液态尼龙密封胶(或其他密封胶)。

d对于具有相对转动的面,如轴与通盖孔,则采用橡胶密封环。

e随着季节温度变化,按规定选择适应的润滑油;

f低速动转的减速器采用二硫化钼作润滑剂,可以消除漏油。

(2)减速器的装配

A、装配前必须将所有拆卸的零件和箱体内腔认真清洗干净,不得留有泥

沙、金属屑等杂物。

B、轴承装入轴颈时,轴承内圈的端面应紧贴轴肩或定距环,其间隙用0。

05mm塞尺检查(塞尺不得通过)。

C、采用单列向心球轴承时,为避免热变形,轴上两上轴承之一与端盖之

间须保留0.4±0。2mm的轴向间隙,并由垫片调整间隙。

圆锥滚柱轴向间隙

(3)采用圆锥滚柱轴承时,最好使用原调整垫片,使其轴向间隙符合上表的规定。

(4)各轴承内填入足够的润滑脂。

(5)减速器出厂时都已作了静面密封,当开箱拆检时应将各接合面上的残余封胶清除干净,并防止接合面碰伤和沾有污物;盖箱前再均匀涂上新的

液态密封胶,如高分子液态封胶等,待少许聚合后再合箱。

(6)均匀地拧紧各连接螺栓。

(7)装配后用手转动高速轴,轴转动必须灵活,不得有卡滞现象。

(8)检查齿轮的侧隙,侧隙应符合下表的要求。

(9)将经过过滤的润滑油加至油标指示的位置,不得有漏油、渗油现象。(10)检修中如更换了备件,则减速器须重新跑合和经过负荷试运转后方能继续使用。

圆柱齿轮减速器齿轮传动齿侧间隙(MM)

(二)卷筒拆装工艺

1)卸下钢丝绳压板将钢丝绳卸下并更换3×17+IWR型冶金专用钢丝绳。2)卸下左端通盖的螺栓,使之内齿连接盘分离,在右端卸下轴承座的地脚螺栓,使卷筒组与小车分离,并将卷筒组向右拉出。

3)卸下轴承座的轴承盖和通盖的螺栓,从而可卸下轴承座。

4)卸卷筒轴两端的螺栓取下轴端盖

5)用掳子拉下轴承,取下通盖和套筒。

6)卸卷筒两端的法兰螺栓将内齿连接盘和卷筒毂从卷筒轴上拉出,卷筒即可卸下。

7)卷筒在检修与装配的同时,增设超载限制器。、

8)卷筒组的装配则以与拆卸相反的程序进行。装配安装后进行试运转,待各部传动正常,钢丝绳紧固牢靠后,即可正式投产。

在装配过程中,对各润滑部分和加油润滑。

9)更换大、小车及起升电动机,电动机为YZRE系列冶金专用电机;在更换

电机的同进,增设双制动、双限位装置。

(四)修理装配技术要求

1、机械传动装配要求

1.1所有机件必须经检查合格后,方可用来进行装配。

1.2外购件必须有足以证明可以使用的文件。

1.3所有机件的内外表面,在装配前必须清除毛刺、切屑、油污等脏物。1.4各机件的配合面及磨擦面不允许有损伤情况。如有轻微刻痕,在不影响使用性能的情况下,经技术工程师同意后,允许用油石或刮刀修理。

1.5机件在装配前,互相配合表面需用煤油洗净,干后涂上清洁的润滑油再装。1.6箱体及各种零件不准有裂纹,与其它零件连接处应紧密,不准有漏油现象。1.7各种毡垫、密封件,必须很好地起到密封作用,严防漏油。毡圈的装配前,应先浸透油。

1.8润滑管路在装配前必须洗刷干净,装配时用压缩空气吹净管内所有杂物,润滑油管不准有凹痕、柔折、挤压和破裂等现象,以保证管路清洁油脂。

1.9机件装配后,各润滑点应注入按规定牌号和定量的润滑油脂。

1.10开口销穿入后,必须将尾部分开,其分开角度大于90度。

11.12螺栓、螺钉头部及螺母与机件支承面的接触,不许倾斜和留有间隙。1.13铰过的光制螺栓孔,必须达到图标要求及标准规定的光洁度,其不圆度和不圆柱度不允许超过孔的直径公差范围。

1.14螺孔铰丝必须不小于图纸规定的深度,并且不许歪斜。其不得按其排列顺序拧紧,应对称地逐步地拧紧。不垂直度按GB1184-75的2级精度。

1.15各机件上的紧固零件,不准有松动现象。紧固螺钉、螺栓时,圆锥销应很好地与孔接触,其接触情况用涂色法检查,实际接触面积应占整修正面面积50%以上。

电器修理工艺

起重机电机检修工艺

起重机电机检修工艺

电器设备检修工艺

电器设备检修工艺

电器设备检修工艺

电器设备检修工艺

起重机的试运转

1、起重机的试运转,除应按本章的规定执行外,尚应符合现行国家标准《机械设备安装工程施工及验收通用规范》的规定。

2、起重机的试运转应包括试运转前的检查、空负试运转、静负荷试验和动负荷试运转。在上一步骤未合格之前,不得进行下一步骤的试运转。

3、起重机试运转前,应按下列要求进行检查:

1)、电气系统、安全联锁装置、制动器、控制器、照明和信号系统等安装应符合要求,其动作应灵敏和准确;

2)、钢丝绳端的固定及其在吊钩、取物装置、滑轮组和卷筒上的缠绕应正确、可靠;

3)、各润滑点和减速器所加的油、脂的性能、规格和数量应符合设备技术文件的规定;

4)、盘动各运动机构的制动轮,均应使转动系统中最后一根轴(车轮轴、卷筒轴、立柱方轴、加料杆等)旋转一周不应有阻滞现象。

4、起重机的空负荷试运转,应符合下列要求:

1)、操纵机构的操作方向应与起重机的各机构运转方向相符;

2)、分别开动各机构的电动机,其运转应正常,大车和小车运行时不应卡轨;各制动器能准确,及时地动作,各限位开关及安全装置动作应准确,可靠;

3)当吊钩下放到最低位置时,卷筒上钢丝绳的圈数不应少于2圈(固定圈除外);

4)用电缆导电时,放缆和收缆的速度应与相应的机构速度相协调,并应能满足工作极限位置的要求;

5)通用门式起重机和装卸桥的夹轨器、制动器、防风抗滑的锚定装置和大车防偏斜运行装置的动作应准确、可靠;起重机防碰撞装置、缓冲器等装置应能可靠的工作;

6)除第5项可作一至二次试验外,其余各项试验均应不少于五次。且动作应准确无误。

5、起重机的静负荷试验应符合下列要求:

1)起重机应停在厂房柱子处。

2)有多个起升机构的起重机,应先对各起升机构分别进行静负荷试验;对有要求的,再做起升机构联合起吊的静负荷试验,其起升重量应符合设备技术文件的规定。

3)静负荷试验应按下列程序和要求进行:

A、先开动起升机构,进行空负荷升降操作,并使小车在全行程上往返运行,此项空载试运转不应少于三次,应无异常现象。

B、将小车停在桥式类型起重机的跨中或悬臂起重机的最大有效悬臂处,逐渐的加负荷做起升试运转,直至加到额定负荷后,使小车在桥架或悬臂全行程上往返运行数次各部分应无异常现象,卸去负荷后桥架结构应无异常现象。

C、将小车停在桥式类型起重机的跨中或悬臂起重机的最大有效悬臂处,无冲击地起升额定重量的1.25倍的负荷,在离地面高度为100~200MM处,悬吊停留时间不应小于10 min,并应无失稳现象,然后卸去负荷将小车开到跨端或支腿处,检查起重机桥架金属结构,且应无裂纹、焊缝开裂、油漆脱落及其它影响安全的损坏或松动等缺陷。

D、第3项试验不得超过三次,第三次应无永久变形,测量主梁的实际上拱度或悬臂的上翘度,其中:通用桥式起重机、冶金起重机、通用门式起重机和装卸桥的上拱度应大于0.7s/1000MM;悬臂起重机的上翘度应大于0.7Lo/350MM。

E、检查起重机的静刚度(主梁或悬臂下挠度)。将小车开至桥架跨中或悬臂最大有效处,起升额定起重量的负荷离地面200MM,待起重机及负荷静止后,测出其上拱值或上翘值;此值与第4项结果之差即为起重机的静风度.起重机的静刚度允许值应符合设备技术文件或表1的规定。

表1 起重机静刚度允许值

注:1、A1-A8为起重机的工作级别;

2、起重机的静刚度,应在主梁跨度中部S/10的范围内测量;

3、14为最大有效悬臂的长度(MM),在最大有效悬臂处测量;

4、S为起重机跨度(MM)

6、起重机的动负荷试运转应符合下列要求:

1)各机构的动负荷试运转应分别进行,当有联合动作试运要求时,应按设备技术文件的规定进行;

2)各机构的动负荷试运转应在全程上进行。起重量应为额定起重量的1.1倍,累计起动及运行时间,对电动的起重机不应小于1h;对手动的起重机不应小于10min。各机构的动作应灵敏、平稳、可靠,安全保护、联锁装置和限位开

桥式起重机大修施工方案标准版本

文件编号:RHD-QB-K5916 (解决方案范本系列) 编辑:XXXXXX 查核:XXXXXX 时间:XXXXXX 桥式起重机大修施工方 案标准版本

桥式起重机大修施工方案标准版本操作指导:该解决方案文件为日常单位或公司为保证的工作、生产能够安全稳定地有效运转而制定的,并由相关人员在办理业务或操作时进行更好的判断与管理。,其中条款可根据自己现实基础上调整,请仔细浏览后进行编辑与保存。 一、施工概况: 设备型号:QD20/5t-19.5m 一台;QD10t- 19.5m一台。起升高度9m。 二、检修前的准备。 1. 检修现场的勘查:场地情况,可应用设备情况; 2. 设备和工具的准备:本期工程需要焊机1台,氧气乙炔1套,手拉葫芦2台,垫木梯子以及钢丝绳等。 3. 材料的准备:本工程所使用电缆、电器柜和焊条根据实际需要提前备足。

4. 人员安排:起重机械电气安装工2名,钳工1名,焊工1名,起重机械维修工2名,安全员1名。 三、安装进度安排。 1. 10月4日进驻现场,清理场地,特别是易燃物品,准备用料、工具等;拆除既有电线、电缆及控制柜; 2. 10月4日-26日,更换新部件,大修部件; 四、本次施工为独立作业,不影响正常生产秩序和人身、设备设施的安全。 五、进场前对施工作业人员进行电气化安全、防触电,防高出坠落、防车辆伤害等人身安全教育,使每人提高人身、设备设施安全的自保意识,在施工作业中严格落实各项作业安全制度和操作规程,确保人身设备安全不发生任何问题。如果发生事故,责任由

我单位负全部责任,与业主单位无关。 六、修理过程中的安全要求和措施 1. 在天车维修前,要全面清理施工现场,将与天车维修工程无关的一切有碍物体拆除或清出施工现场。并全面服从现场安全管理人员的指挥。 2. 特种作业人员须持有效证件上岗作业,严格执行有关安全规程操作,严禁违章作业; 3. 进场开工前,根据实际作业情况有针对性对作业人员进行防触电伤害、防车辆伤害、防机械伤害、防物体打击、防高空坠落、防起重伤害等人身安全的教育,特别是电气化人身安全的教育,防止发生人身安全事故。严格遵守北京电力设备总厂厂区内的各项安全规章制度; 4. 作业中,高空作业多,电线、电缆等附件均需在高空作业安装,人员在作业中观察好脚下及空中

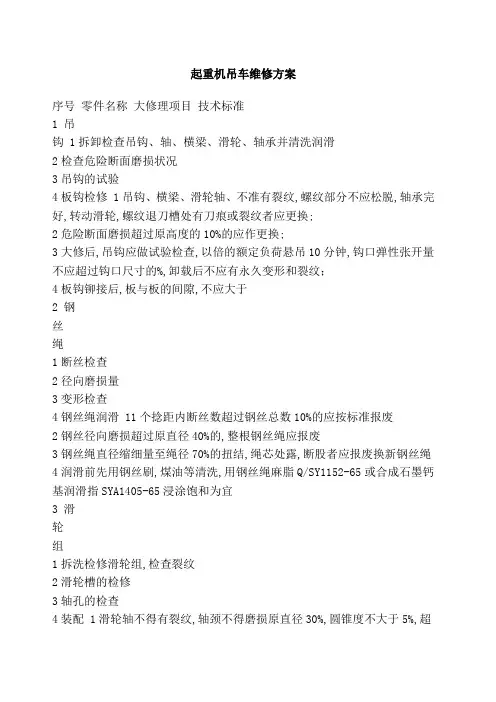

起重机吊车维修方案
