国科研究：柴油发电机组带容性负载能力（上） 柴油发电机其实不是个理想的电压源，其内阻远比市政电力电网的内阻大，随着柴油发电机机组的额定输出的功率容量的减少，其内阻增大的矛盾显得更加突出。 当我们用柴油发电机带电阻性负载时，其影响不易察觉，但如果采用柴油发电机来带整流滤波型负载（例如：计算机和通讯设备、日光灯、各种可控硅相移调速和调控设备）时，往往会遇到很大的麻烦。 其原因是上述非线性负载会向柴油发电机组反射大量的高次谐波电流，比如传统UPS的5次和11次谐波等对柴油发电机的运行危害较为严重，轻则导致柴油发电机带载异常，重则甚至会损伤到柴油发电机。 目前业界为了提高柴油发电机带非线性负载的成功率通常的办法是采用容量放大设计，通常的选型放大是1.5-2.0倍，少的也有1.2-1.5倍。 1 为了减少谐波对柴油发电机的影响，目前行业通常解决办法是采用滤波器，比如有采用价格昂贵的有源滤波器，或者采用价格较低的电容补偿柜等办法。 而传统UPS在不同的负载率下阻抗特性还不一样，比如在轻载下呈现容性，而在较重载下呈现感性（比如某款UPS产品三相负载分别为7、9、8KW时呈强容性，功率因数为-0.85、-0.87、-0.86；三相负载为12、13、13KW时呈弱感性，功率因数为0.96、0.97、0.95；三相负载为30KW时呈强感性，功率因数为0.92）。 因此在如图2的串联谐振模型中，柴油发电机很容易在轻载下和容性负载振荡输出高电压而发生保护，所以采用传统电容补偿柜的设计中，轻载下不能投入电容补偿柜防止柴油发电机过补偿而振荡保护，而在较重载下才考虑投入电容柜来补偿感性负载带来的谐波。 2 但是，随着目前数据中心追求节能高效的发展需求，越来越多的高频模块化UPS、高压直流、48V通信电源，甚至市电直供服务器的PSU电源等开关电源类负载会直接挂在柴油发电机输出上。
并机发电机组技术规 格书
并机发电机组技术规格书 1 总则 1.1 本技术规格内容包括：技术指标、性能、结构、试验等要求，还包括资料交付及技术文件等要求。 1.2 本技术规格提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。但无论本技术规格书中是否提到，所有技术要求和标准都应符合国家或行业相关强制性标准。如卖方没有以书面形式对本技术规格的条文提出异议，则表示卖方确认其提供的产品满足本技术规格的要求。 1.3 本次所采购发电机组是作为连续供电电源使用，应满足单机和并机运行，所有发电机组应在70%的额定功率下持续不间断运行，并有原厂质量保证。 1.4 技术服务与培训 1.4.1 卖方的责任包括派技术熟练、称职的人员到设备安装现场进行技术服务、协助设备交验开通。投标人应提出配合调试、进行培训所需的服务人员和时间,如投标人认为自己的设备无需进行现场服务，必须在投标书中说明。卖方技术服务的内容包括： 使用、维护、保养和修理技术培训； 日常技术咨询服务； 质保期内的服务； 1.4.2根据实际情况，投标人指派专门技术人员与买方进行技术联络。 1.4.3投标人应在现场免费提供良好的技术培训二次以上，使买方掌握与设备器材运转和维护有关的技术，其中一次应在发电机组并机运行时。 1.4.4卖方在质保期内，接到买方发出通知后7天内提供维护服务，免费调整或替换不合格的零部件以保证设备的正常运转。如果在试运行中发生非人为因素的严重故障，卖方应及时免费解决出现的问题。 1.4.5培训 卖方应提供良好的技术培训，出厂前通知买方使用人员驻厂培训，完全掌握设备的技术，包括系统设备原理、安装、日常维护、大中小修等； 发电机组并机供电系统现场技术培训；
3.6 发电系统 要求发电机组自动化程度高，更要求发电机必须适应UPS 这一非线性负载的特性,使其在无市电的情况下保障UPS 对负载的可靠供电。 发电机组与UPS 的配置 考虑到市电中断时，机房发电机所带负载包括UPS(计算机类设备)、空调、等设备,对发电机启动干扰较大，一般建议发电机配备容量至少应满足所有负载总功率要求，并留有30%-40%的余量。 综上，建议发电机选用功率为：1000KW。发电机为国际知名品牌原装进口产品。 机组电气性能参数： 额定输出电压：380/220V；三相四线星形接法； 额定频率：50Hz。 输出额定功率因数：≥ 0.8（滞后）。 稳态电压调整率≤±0.5% 瞬态电压调整率≤±10% 电压恢复稳定时间≤3.0s 机组空载额定电压时，线电压波形正弦性畸变率应≤5%。 稳态频率调整率≤±0.5% 瞬态频率调整率≤±10% 频率恢复稳定时间≤3.0s 波动率≤±0.5% 恢复时间≤3.0s 机组在额定电压下，从冷态到热态的电压变化不大于额定电压的±2%。 机组空载电压的调节范围需满足：额定电压的95%～105%。 机组发动机技术参数： 使用国际知名原装进口发动机 燃油系统及喷油控制方式：电喷 气缸：直列6缸， 进气方式：涡轮增压。 燃油消耗率≤210g/kwh（满载）
能使用国产0号柴油作为燃料。 润滑油等级：API-CD级以上。 排放标准：欧II或以上 冷却系统：强制闭式循环水冷，加防腐措施 机组发电机技术参数： 使用国际知名原装进口发电机 发电机型号：同步交流发电机 励磁方式：无刷永磁励磁 绝缘等级≥H级 防护等级≥IP23 电压调节器：数字式 电压调节精度≥±1.0% 机组可靠性：大修间隔≥15000h 机组技术要求： 达到GB2820.3及ISO8525/3 G3级的要求和邮电系统YD/T502“通信专用柴油发电机组的技术要求”的规定。 标配：干式空气滤清器、燃油滤清器、机油滤清器、油水分离器、手动燃油泵、润滑油排泄泵。 提供配套ATS切换柜、静音箱 1、负荷：电阻类；电动机类(异步交流电动机)；可控硅整流滤波器类； 2、机组在额定情况下，从冷态到热态的电压变化，不大于额定电压的±2%。 3、机组空载电压的调节范围为额定电压的95%～105%。 4、机组的启动和停机： 机组采用直流24V高能铅酸蓄电池起动，起动电源和控制电源共用一组蓄电池组； 机组可以手动起动、停车，亦可自动起动、停车； 机组可以手动紧急停车和事故自动紧急停车； 机组能在需方环境中，以额定功率连续运行。 5、机组的自动控制功能：能实现自动起动、自动切换、自动投入、自动撤出、自动停机、自动保护等。
30KW柴油发电机组技术参数 机组规格30（GF）频率50（HZ） 额定功率30（KW）额定电流54（A） 额定容量37.5（KVA）额定电压400/230（V） 额定转速1500（r/min）功率因数0.8滞后 使用环境：1、大气压力：100Kpa 2、环境温度：25℃3、相对湿度：60% 机组在一定的三相对称负载下，在其中一相上再加25%额定功率的电阻性负载，但该相的总负载电流不超过额定值时，能争产工作；线电压的最大或最小值与三相电压平均值差不超过三相电压平均值的5%；机组的空载电压整定范围不小于95%－１０５%额定电压。 电压频率 稳态调整 率%瞬态调整 率% 稳定时间 S 波动率%稳态调整 率% 瞬态调整 率% 稳定时间 S 波动率% ≦±2.5≦±10≦±1.5≦±0.5≦±5≦±7≦±5≦±0.5 机组具有高强度公共底盘，底盘上有吊耳，机组重心在吊耳中间，便于起吊和汽车载运。 发动机参数 东风康明斯4BT3.9-G2 发动机型号东康4BT3.9-G2 生产厂家东风康明斯发动机有限公司 常用功率30（KW）备用功率40KW 额定转速1500（r/min）机油消耗率0.4g/kw.h 气缸数直列4满负荷耗油量 3.1㎏/h 缸径X行程105×120（㎜）起动电流200a 排量 3.9（L）压缩比16.5：1 冲程四冲程调速方式机械或电子调速 冷却方式水冷起动时间≦5S 启动方式24V直流电启动 机组重量800㎏ 机组尺寸2030×838×1245（㎜×㎜×㎜） 电机技术参数 电机型号TFW2－30－4生产厂家上海科浦电机有限公司 额定功率30KW额定电流54A 额定容量37.5KVA励磁方式无刷自励 额定转速1500r/min额定电压400/230V 频率50HZ功率因数0.8滞后 相数与接法三相四线效率95%
国内柴油发电机组行业市场现状及发展趋势研究 柴油发电机组是以柴油机为原动机，拖动同步发电机发电的一种电源设备。这是一种起动迅速、投资少、操作维修方便、对环境的适应性较强的发电装置。整套柴油发电机组一般是由柴油机、发电机、控制箱、燃油箱、起动和控制用蓄电瓶、保护装置、应急柜等部件组成。尽管柴油发电机组的功率较低，但由于其具有体积小、灵活、轻便、配套齐全，便于操作和维护等优点，所以广泛应用于铁路、野外工地、道路交通维护、矿山以及工厂、企业、医院等部门，作为备用电源或临时电源。 随着时代的发展，柴油发电机组新的市场方向主要有以下几个方面：①网络电源。所有互联网络都把供电保障作为第一要务，一般除维持双回路供电之外，还要配套建设网络备用户电源系统，而柴油发电机组是其中不可缺或缺的主角。②军事电源。现代化武器呈现出大型化、移动化和智能化的趋势，而这些新趋势都离不开武器电源的支撑。③电厂保安电源。④石油电动电源。 一、国内柴油发电机组行业的市场现状 国内柴油发电机组市场根据产品质量、性能分作高、中、低三类，其中高端市场主要选取国外进口大型外资企业的产品，如康明斯、威尔信等。中端市场以国内大型柴油发电机组生产企业为主，但其产品的核心部件还是多从国外企业进口。低端市场主要以国内众多的中小型柴油发电机组企业为主，其面对的客户也多为中小型企业。 1、国内柴油发电机组市场波动较大
图1 2003年~2009年柴油发电机组销售收入 从2003年到2009年间，国内柴油发电机组市场波动较大。2003年到2005年由于缺电的影响，国内柴油发电机组市场发展迅速。缺电导致电荒的发生，因此一些工厂、企业备用电源变成了一个必须的任务，发电机组的销量在这一段时间急速上升，致使厂家的产量供不应求。2006年至2007年上半年，伴随国家电力供应的日趋完善，柴油发电机组作为替代电源的市场需求出现正常回落，2006~2007年电力用柴油发电机组国内市场规模以6.11%和6.05%的速度平稳增长。2007年下半年至2008年，国内遭遇冰雪及地震等重大自然灾害，使得电力设施出现大面积毁损，国家开始采取措施大力提高供电可靠性，以增强对突发事件和自然灾害的应急能力，2008年电力用柴油发电机组国内市场规模增速提高到8.55%。 但总体来看，柴油发电机组每年的销售收入都能保持在较高水平，均在70亿元以上。这是因为：第一，很多柴油发电机组用于应急发电方面，作为医院、银行、机场、通信等行业的备用电源，属于间歇性用油设备，因此对油价上调反映不太敏感，交叉需求弹性较小。所以，这部分市场需求暂时不会受到油价上调的影响。其二，在很多应用领域，柴油发电机缺乏可替代产品。柴油发电机组作为可移动电源，使得其在很多领域内难以被替代，如船舶用电、石油开采等需要移动作业的领域，因此柴油发电机组在这些市场上得到了广泛的应用。每当夏季来临，电力供应不足之时，柴油发电机或柴油发电机组就会得到热销。 2、大型外资企业在市场中占主导地位，主要占据高端市场，优势明显 现在国内柴油发电机组市场中，大型外资企业占据主导地位，其中以康明斯、威尔信、沃尔沃、本田、伯琼斯、大洋等品牌为主，占据了国内70%-80%的市场份额。例如在我国长三角地区，柴油发电机组进口主要来自美国和欧洲市场，占有进口总数量的75%；其中以威尔信、
柴油发电机组均为市电故障停电后的应急备用电源的提供者，绝大多数时间机组处于待机备用状态，一旦停电，就要求机组急时启动，急时供电否则备用机组将失去意义，如何才能达到此目的？实践证明：加强日常维护保养是最经济有效的方法，因为机组长斯处于静态，机组本身各种材料会与机油、冷却水、柴油、空气等发生复杂的化学、物理变化，从而将机组停坏。 1、机组起动电瓶故障 电瓶长时间无人维护，电解液水分挥发后得不到及时补充，没有配置起动电瓶充电器，电瓶长时间自然放电后电量降低，或所使用的充电器需要人工定期进行均充浮充倒换，由于疏忽未进行倒换操作致使电瓶电量达不到要求，解决此问题除了配置高品质充电器外，必要的检测维护是必须的。 2、水进入柴油机 由于空气中水气在温度的变化发生冷凝现象，结成水珠挂附在油箱内壁，流入柴油，致使柴油含水量超标，力辉表示这样的柴油进入发动机高压油泵，会锈蚀精密耦合件柱塞，严重的会损坏机组，定期维护即有效可避免。 3、机油的保持期（二年） 发动机的机油是机械润滑作用，而机油也有一定的保持期，长时间存放，机油的物理化学性能会发生变化，造成机组工作时润滑状况恶化，容易引发机组零件损坏，所以润滑油要定期更换。 4、三滤的更换周期（柴滤、机滤、空滤、水滤）
滤器是起到对柴油、机油或水过滤作用的，以防杂质进入机体内，而在柴油中油污、杂质也是不可避免的存在，所以在机组运行过程中，过滤器就起到了重要作用，但同时这些油污或杂质也就被沉积在滤网壁上而使滤器过滤能力下降，沉积过多，油路将无法畅通，这样油机带载运行时将会因油无法供给而休克（如同人缺氧），所以正常发电机组在使用过程中，第一、常用机组每500小时更换三滤；第二、备用机组每二年更换三滤； 5、冷却系统 水泵、水箱及输水管道长时间未作清洗，使水循环不畅，冷却效果下降，水管接头是否良好、水箱、水道是否有漏水等，如果冷却系统有故障，导致的后果有：第一、冷却效果不好而使机组内水温过高而停机，威尔信机组最常见；第二、水箱漏水而使水箱内水位下降，机组也会无法正常工作（为防止在冬季使用发电机时，水管冻结，我们建议最好在冷却系统中安装水加热器）。 6、润滑系统、密封件 由于润滑油或油酯的化学特性及机械磨损后产生的铁屑，这些不仅降低了它的润滑效果，还加速了零件的损伤，同时由于润滑油对橡胶密封圈有一定的腐蚀作用，另外油封本身也随时而老化使其密封效果下降。 7、燃油、配气系统 发动机功率的输出主要是燃油在缸内燃烧做功而燃油是通过喷油嘴喷出，这就使燃烧后的积炭沉积于喷油嘴，随沉积量的增加喷油
同一电站的柴油发电机应尽量选用同一型号，同一容量的柴油发电机，以便备用相同的零部件，方便维修与管理。负荷变化的的工程，也可选用同系列不同容量的机组。机组输出标定电压一般为400V，个别容量大，输出距离远的工程可选用高压的柴油发电机组。 一般而言，柴油发电机组容量的估算按机组长期持续运行输出的功率能满足全程最大负荷进行选择，并根据负荷的重要性确定备用机组的容量。柴油机持续运行的输出功率，一般为标定功率的0.9倍，如果机组容量选择过小，则无法带动全部负载或在启动大功率负载是导致突然停机的现象；如果记者容量选择过大，则投资成本和维修过高，造成资源浪费。而且根据柴油发电机的特性，在其长时间小负荷工作时，将造成柴油机的活塞环、喷油嘴等处积碳严重，气缸磨损加剧等损坏机组的不良后果。另外，在容量估算时需要考虑多方面的因素，包括使用环境，负载类型和预留余量等方面。 （1）、使用环境，不同的使用环境会影响机组的输出功率。使用环境包括；环境温度、海拔高度和相对湿度。当环境温度。海拔高度和相对湿度过高时空气密度将降低，机组燃烧时需要的氧气将供油会减少，机组的输出功率应相对下调。换言之，选用的柴油发电机功率要比负载的功率高，既当柴油发电机组在标准状况工作时，应对柴油发电机的功率进行校正。
值得注意的是；电子喷油柴油机采用了电子喷油技术，通过安装在柴油机上的电子控制单元对进气支管的进气压力、燃油温度等参数的精确测量，以控制每个喷油器的喷油正时喷油量，使得机组在非标准环境下功率下降比较少。 （2）、负载类型，不同类型的负载对柴油发电机的容量要求相差很大。负载类型一般分为电阻性负载、电感性负载与内含整流性电路的非线性负载（又称为整流性负载）。阻性负载如灯泡、电炉和烤箱等；感性负载如空调、机床和水泵等，非线性负载如UPS、电子计算机、程空交换机和PLC设备等。其中阻性负载的特性是电阻基本保持不变，电流随电压按比例下降，带这种负载时，柴油发电机组的容量只要稍大于负载功率即可，但在带感性负载和非性负载时，柴油发电机组的容量就要重新计算。 ①、电感性负载对容量的影响，电感性负载（如笼性三想异步电动机）的特性是，当启动时很大的电流，而且功率因数大大低于正常运行值。如果直接启动，其启动电流为正常运转时的5～7倍，这就要求柴油发电机组的容量足够大以满足其启动要求。但是随之而来的问题是机组的功率选大了，而正常运行时功率又小于机组的额定功率，这显然是不经济的。
广元市城市生活垃圾焚烧发电项目柴油发电机设备采购 技术需求书 （编号：） 2016年3月
柴油发电机 设备采购技术需求书 审批： 审核： 评审： 编制：
1.总则 1.1 本设备技术条件书适用于广元市城市生活垃圾焚烧发电项目 （12MW+6MW ）工程柴油发电机招标，它提出了该柴油发电机本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 本设备技术条件书提出的是最低限度的技术要求，并未对一切技术细节作 出规定，也未充分引述有关标准和规范的条文，卖方应提供符合工业标准和本条件书全新的优质产品。 1.3 如果卖方没有以书面形式对本条件书的条文提出异议，则意味着卖方提供 的设备完全符合本条件书的要求。如有异议，不管是多么微小，都应在报价书中以“对条件书的意见和同条件书的差异”为标题的专门章节中加以详细描述。 1.4 本设备技术条件书所使用的标准如遇与卖方所执行的标准不一致时，按较 高标准执行。 1.5 本设备技术条件书经买、卖双方确认后作为订货合同的技术附件，与合同 正文具有同等的法律效力。 1.6 本设备技术条件书未尽事宜，由买、卖双方协商确定。 1.7 由于设计的不确定性，任何厂家中标以后增加电气元气件时，卖方不得以 各种借口拒绝设备改动。其增加元气件价格不超过合同价1%时，不再增加总价。 2. 应遵循的主要现行最新标准 除本技术要求提及的内容外，均符合柴油发电机组有关国家标准及部颁标准（包括各标准的引用标准）。合同中所有设备、备品备件，除本规范书中规定的技术参数和要求及所列标准外，其余均应遵照最新版本的国标（GB）、部标（DL）、国际电工委员会（IEC）标准及国际单位制（SI）。如果卖方采用自己的标准或规范，须经买方同意后方可采用。若标准之间出现矛盾时，以高标准为准。选用标准为签订合同时的最新版本。 JB/T10304-2001 GB2820-97 《发电机组的制造和检测》 DYDQ-3 《柴油发电机安装工艺标准》 J623-2004 《柴油发电机组安装工程施工工艺标准》 JB/T10304-2001 《工频柴油发电机组通用技术条件》
柴油发电机技术规范： 附件1 技术规范 1. 总则 1.1本设备技术规范书适用于安徽淮南煤电基地田集电厂工程的柴油发电机组,它提出了该 设备的功能设计、结构、性能、安装和试验等方面的技术要求。 1.2 买方在本技术规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，卖方应提供一套满足本技术规范书和所列标准要求的高质量产品及其相应服务。 1.3 卖方如对本技术规范书有偏差(无论多少或微小)都必须清楚地表示在本技术规范书的 附件13“差异表”中。否则买方将认为卖方完全接受和同意本技术规范书的要求。1.4 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执 行。 1.5 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有 同等法律效力。 1.6 本设备规范书未尽事宜，由买卖双方协商确定。 1.7 卖方所供设备采用KKS编码，卖方提供设备的KKS编码清单。KKS编码规则由买方 提供。 应答：满足要求。 2 工程概况 本期工程新建2台600MW汽轮发电机组，2台机组均采用发电机变压器组单元接线，以500kV电压接入系统。发电机出口不设断路器，发电机与主变压器用离相封闭母线相 连接。 应答：满足要求。 3 设计和运行条件 3.1 系统概况和相关设备 每台机组设置一台柴油发电机作为本单元机组的应急保安电源，与柴油发电机组配套的附属 设备应包括控制、保护等设备。 3.2 工程主要原始资料 3.2.1气象资料 (1) 气温 历年平均气 温 15.5℃ 极端最高气 温 41.2℃
极端最低气 温 -22.2℃ 历年平均最高气 温 20.4 ℃ 历年平均最低气 温 11.4 ℃ 最热月（7月）平均最高气温32.5℃ 最冷月（1月）平均最低气温 6.3℃ (2) 气压 历年平均气 压 1013.3 hPa (3) 湿度 历年平均水汽 压 14.9 hPa 历年最大水汽 压 40.2 hPa 历年最小水汽 压 0 hPa 历年平均相对湿 度 72% 历年最小相对湿 度 2% (4) 降水量 年最大降水 量 1567.5 mm 年最小降水 量 471.0 mm 历年平均降水
FGWilson（FG威尔信）perkins发动机 Prime Power：These ratings are applicable for supplying continuous electrical power (at variable load) in lieu of commercially purchased power. There is no limitation to the annual hours of operation and this model can supply 10% overload power for 1 hour in 12 hours. 主用功率：不受限制的为可变负载持续供电，每12小时允许超载10%运行一小时。（24小时内平均负载率80%） Standby Power：These ratings are applicable for supplying continuous electrical power (at variable load) in the event of a utility power failure. No overload is permitted on these ratings. The alternator on this model is peak continuous rated (as defined in ISO 8528-3). 备用功率：正常电源中断的情况下，为可变负载持续供电，不允许超载。（此型号交流发电机能够在额定峰值条件下持续工作ISO 8528-3 中有相关定义）(年运行时间500小时，24小时内平均负载率80%，最大持续运行时间300小时) MITSUBISHI（三菱） Prime Power：Applicable for supplying emergency power at varying load in the event of normal utility power interruption. 10% overload is allowed. Fuel stop power in accordance with ISO15550, ISO3046/1, JISB8002-1, DIN6271 and BS5514. 主用功率：正常电源中断情况下，为可变负载供电。允许10%超载。燃油截止功率符合ISO15550, ISO3046/1, JISB8002-1, DIN6271 和BS5514.（年运行时间不超过500小时）Standby Power：Applicable for supplying emergency power at varying load in the event of the normal utility power interruption. Fuel stop power in accordance with ISO15550, ISO3046/1, JISB8002-1, DIN6271 and BS5514. Overload: not allowed 备用功率：正常电源中断情况下，为可变负载供电。不允许超载。（年运行时间不超过100 小时，允许间断性地以100%备用功率运行12 小时）。 燃油截止功率符合ISO15550, ISO3046/1, JISB8002-1, DIN6271 和BS5514. 不允许超载。 Cummins（康明斯） Prime Power (PRP):Applicable for supplying power to varyin gelectrical load for unlimited hours. Power (PRP) is in accordance with ISO 8528.Ten percent overload capability is available in accordance with ISO 3046, AS 2789,DIN 6271 and BS 5514. 主用功率：不受（时间）限制的为可变负载供电。基本功率符合ISO 8528。根据ISO 3046, AS 2789,DIN 6271和BS 5514.允许10%过载。（24小时内允许输出的平均功率不大于主用功率的70%） Emergency Standby Power (ESP):Applicable for supplying power to varying electrical load for the duration of power interruption of a reliable utility source. Emergency Standby Power (ESP) is in accordance with ISO 8528. Fuel Stop power in accordance with ISO 3046, AS 2789,DIN 6271 and BS 5514. 应急备用功率：正常电源中断情况下，为可变负载供电。应急备用功率符合ISO8528。燃油截止功率符合ISO 3046, AS 2789,DIN 6271 和BS 5514.（每年运行不超过200小时，24小时内允许输出的平均功率不大于应急备用功率的70%）
柴油发电机室设计规范 篇一：柴油发电机消防设计规范 柴油发电机消防要求 一、消防设施配置的规定： (1)机房外设有消防栓、消防带、消防水枪。 （2）机房内设有油类灭火器干粉灭火器和气体灭火器。（2）设有醒目严禁烟火安全图标、和禁止烟火文字。（3）机房内设有干燥消防沙池。 （4）与油库要有隔离措施。 （5）发电机组距建筑物和其它设备至少一米，并保持良好的通风。 （6）有应急照明，应急指示，地下室还要有独立抽风。火灾报警装置。 二、对柴油发电机房位置的规定 ： 柴油发电机房可布置在高层建筑、裙房的首层或地下一层，并应符合下列规定： （1）.柴油发电机房应采用耐火极限不低于2.00h的隔墙和1.50h的楼板与其他部位隔开。
（2）.柴油发电机房内应设置储油间，其总储存量不应超过8.00h的需要量，储油间应采用防火墙与发电机间隔开；当必须在防火墙上开门时，应设置能自行关闭的甲级防火门。（3）采用独立防火分隔，单独划分防火分区； （4）应单独设置储油间，储油量不超过8小时需要量，采取防泄、露油措施，油箱应有通气管（室外）； 如果所在建筑是高层，则适用《高层民用建筑设计防火规范》。 篇二：柴油发电机组机房标准设计 柴油发电机组机房标准设计 标准机房的设置安装机组安装方案的第一步应是选定机组的安装地点，通常情况下，安装地点的选定多数是以使用的方便性和配电连接的经济性及有利于机组的使用和保养等为依据的。但是，安装位置的选定，还应兼顾以几个方面: ◎确保机房进、排风顺畅，必须将散热器排出的热空气导流出机房并阻止其回流； ◎确保机组运行时所产生的噪声和烟雾尽可能的少污染周围环境； ◎柴油发电机组的周围应有足够的空间，以便于机组的冷却、操作和维护保养。一般说来，周围1～1.5米，上部1.5～2米以内不允许有任何其它物体； ◎确保机组免受雨淋、日晒、风吹及过热、冻损等损坏；
柴油发电机组技术规格书 5DK-20 Diesel Generator Set Technical specification 3×600KW/900r/min 文件编号：5DK20-002 FILE CODE：5DK20-002 甲方BUYER： 代表 REPRESENTATIVE： 乙方SELLER： 陕西柴油机重工有限公司SHAANXI DIESEL HEA VY INDUSTRY CO.,L TD 代表REPRESENTATIVE：
） 1.1内AIHA TSU 公司专利技术生产的5DK-20柴油发factured by SHAANXI Diesel Heavy Industry Cooperation, Ltd, selecting 1.2适5DK-20柴油发电机组（600KW/900r/min ）的制red by SHAANXI Diesel Heavy Industry Cooperation, Ltd. It is the appendix of the order ） 2.1 ulations ：see contract O standards ission requirements and provide EIAPP certificate for yard. TSU standards ents ） 3.1.1 1. 概要（General 容（Conten ） 本规格书规定了由陕西柴油机重工有限公司引进D 电机组的技术要求、质量保证要求和供货要求。 It specifies that the technical requirements,quality guarantee and supply requirements of 5DK-20 diesel generator manu DAIHA TSU licensee. 用范围（Scope of application ） 本规格书适用于陕西柴油机重工有限公司生产的造、试验和验收，是该设备订货合同的附件。 It is suitable for manufacturing, test and inspection of 5DK-20 diesel generator （600KW/900r/min ）manufactu contract . 2. 船规和标准（Rule & standard 满足CCS 规范和规则：见合同 CCS Rules and reg 2.2 有关的ISO 标准 According to relative IS 2.3有关的中国国家标准 Relative China National standard 2.4 满足IMO 关于NO X 排放要求，并且提供EIAPP 证书 Fulfilled the IMO standard of NO X em 2.5 有关DAIHATSU 公司的技术标准 According to DAIHA 2.6 制造厂企业标准 According to maker’s standard 3. 要求（Requirem 3.1 概述（General ） 组成（Composition ） DK-20柴油发电机组由柴油机本体、附属设备和发电机组成。
消防泵45kw，一用一备；18.5kw，一用一备；稳压泵3kw，这几个泵要选用柴油发电机组做备用电源，柴油发电机组应该多大？怎么算出来的？ 按下述方法计算并选择其中容量最大者： 1) 按稳定负荷计算发电机容量： SGl = P/ncos@ = 66.5/0.85/0.8 = 99.79 kVA 式中SG1 —按稳定负荷计算的发电机视在功率，kVA； P —发电机总负荷计算功率，kW，本例：P = 45+18.5+3 = 66.5 kW； n —所带负荷的综合效率，一般取n = 0.85； cos@ —发电机额定功率因数，一般取cos@ = 0.8。 2) 按尖峰负荷计算发电机容量 * 条件：起动最大一台电动机18.5kW，另二台为既有负荷： SG2 = KJSm/KG = 0.9/1.4*（（45+3）/0.8 + 161.875）= 142.634kVA； * 条件：起动二台电动机18.5kW + 45kW（星-三角起动），另一台为既有负荷： SG2 = KJSm/KG = 0.9/1.4*（3/0.8 + 161.875 + 131.25）= 190.848kVA； * 条件：起动三台电动机18.5kW + 3 + 45kW（星-三角起动）： SG2 = KJSm/KG = 0.9/1.4*（26.25 + 161.875 + 131.25）= 205.31 kVA； 式中SG2 —按尖峰负荷计算的发电机视在功率，kVA； KJ —因尖峰负荷造成电压、频率降低而导致电动机功率下降的系数，一般取KJ= 0 .9； KG —发电机允许短时过载系数，一般取KG = 1.4 ； Sm —最大的单台电动机或成组电动机的起动容量，kVA； Sm1 —18.5*7/0.8 = 129.5/0.8 = 161.875 kVA（起动最大一台电机，电机容量为18.5k W）；
发电机组各技术参数名词解释 发电机组的工作环境：环境条件（环境温度：；环境湿度：；海拔高度：；）和地理条件（o 普通平原地区o沙漠干燥地区o风沙多地区o潮湿盐雾地区等） 一、发电机组主要技术参数 1、机组型号：发电机组的命名编号 柴油发电机组型号排列和符号含义 其中符号和数字代表的型号含义如下： 1---输出额定功率（KW），用数字表示。 2---输出电压种类G代表交流工频；P代表交流中频；S代表交流双频；Z代表直流。 3---发电机组类型；F代表陆用；FC代表船用；Q代表汽车用；T代表挂车用（如拖拉机）。 4---控制特征，缺位为手动（普通型）机组；Z代表自动化机组；S代表低噪声机组；SZ代表低噪音自动化机组。 5---设计序号，用数字表示。 6---变型代号，用数字表示。 7---环境特征，缺位普通型；TH代表湿热型。 例：120GFSZ1：代表输出额定功率120KW、交流工频、陆用、低噪声、设计序列号为1的自动化柴油发电机 组。 其他发电机组型号排列和符号含义 如：?500GF1-3RW 500GF-RZ? 400GF-PT ???500——发电机组的标定功率 ???G——工业频率，50HZ ???F——发电机组的简称 ???1—发电机组序列号 ???3—第三次变型 ???R——采用热交换器冷却 ???P——配套（风扇、水箱） ???PW——配套卧式水箱 ???W——瓦斯发电机组 ???Z——沼气发电机组 ???J——焦化发电机组 ???T——天然气发机组 ???Fm——发生炉煤气 2、控制屏型号 3、视在功率(KVA)：机组容量,kVA是设备的输出容量，等于网络端钮处电流、电压有效值的乘积，而有效值能 客观地反映正弦量的大小和他的做功能力，因此这两个量的乘积反映了为确保网络能正常工作，外电路需传 给网络的能量或该网络的容量。1KW有功功率=视在功率。 ?单口网络：只有两个端钮与其它电路相连接的网络，称为二端网络。当强调二端网络的端口特性，而不关心网络内部的情况时，称二端网络为单口网络，简称为单口(One-port)。 4、额定功率(KW/KVA)：是指该台发电机在可变负载情况下长期安全运行的最大输出（有功）功率。额定（有 功）功率（kw）＝常用功率=柴油发动机标定12小时功率（kw）×。 ?柴油发电机组的额定功率指12小时可连续运行的功率。主要为：160～1500kW； ?燃气发电机组的额定功率主要为：20～700kW
#1柴油发电机带载试验方案编写： 审核： 会审： 审定： 批准：
#1柴油发电机带载试验方案为了保证在#1机组厂用电中断时，#1柴油发电机能可靠工作。防止出现重大设备损坏事故的发生特制订本方案。 一、 #1柴油发电机带载试验组织机构： 组长： 负责整个试验过程中的协调工作。 副组长： 负责配合协调试验工作，并对其安全性负责。 成员：当班值长、当班#1机机组长、电气人员等。 负责按方案进行试验工作，并对试验正确性负责。 小组成员联系电话如下： 姓名手机小号码固话 二、 #1柴油发电机带载试验前检查： 1.按照巡检卡内容全面检查#1机组保安系统运行正常。 2.汇报试验可以开始。 三、#1柴油发电机带载试验： 1.检查保安EMCC1A段运行正常，柴发机组正常备用；柴发本体 控制柜面板“运行模式”选择开关在“AUTO”位； 2.将保安PC段控制柜面板“运行模式”选择开关由“AUTO”位 切至“MANUL”位； 3.在就地保安PC段控制柜面板上按下“机组运行”按钮；
4.检查#1柴发机组空载启动运行正常（电压/频率正常，电流 为零）； 5.将发电机同期投入开关切至“A0”位； 6.将发电机同期投入开关切至“A1”位； 7.检查柴油发电机同保安EMCC1A段压差小于20V； 8.在就地保安PC段控制柜面板上按下柴油发电机出口开关 41B00 “合闸”按钮； 9.检查#1柴发出口开关41B00合闸正常； 10.将发电机并网运行控制开关切至“A+”位； 11.检查发电机同期并列正常，保安EMCC1A段保安电源开关 41B01合闸正常； 12.检查保安EMCC1A段母线电压正常，发电机电流正常； 13.#1柴发机组带载运行60分钟； 14.将发电机并网运行控制开关切至“A-”位； 15.检查#1柴发机组空载运行正常（电压/频率正常，电流为零）； 16.检查保安EMCC1A段保安电源开关41B01自动跳闸； 17.将发电机并网运行控制开关切至“OFF”位； 18.将发电机同期投入开关切至“B0”位； 19.将发电机同期投入开关切至“B1”位； 20.检查柴油发电机同保安EMCC1B段压差小于20V； 21.将发电机并网运行控制开关切至“B+”位； 22.检查发电机同期并列正常，保安EMCC1B段保安电源开关
2012.02. DQGY 6 I NDUSTR Y OBSERVATION 行 业 展 望 一、柴油发电机组的性质和用途 柴油发电机组是内燃发电设备的一种，其原理是通过发动机燃烧柴油，将热能转化为机械能，再通过发动机旋转驱动发电机切割磁场，最终产生电能。它的用途主要有以下四个方面： 第一、自备电源。某些用电单位没有网电供应，如远离大陆的海岛，偏远的牧区、农村等，就需要配置自备电源，就是自发自用，在发电功率不太大的情况下，柴油发电机组往往成为自备电源的首选。 第二、备用电源。使用备用电源的用电单位一般对供电保障的要求比较高，甚至一分一秒的停电都不被允许，必须在网电终止供电的瞬间就用自备发电来顶替，否则就会造成巨大损失。这类单位包括一些传统的高供电保障单位，如医院、矿山、电厂保安电源，使用电加热设备的工厂等；近年来，网络电源尤成为备用电源需求的新增长点。在网络时代，任何停电都可能造成灾难性后果，所以电力供应安全，日益成为选用备用电源的首要理由。 第三、替代电源。替代电源的作用是弥补网电供应之不足。这可能有两种情况，一是网电价格过高，从节约成本的角度选择柴油发电机组作为替代电源；另一是在网电供应不足的情况下， 中国柴油发电机组行业市场现状与前景分析 文／中国电器工业协会内燃发电设备分会／ 网电使用受到限制，供电部门不得已到处拉闸限电，这时，用电单位为了正常地生产和工作，就需要替代电源。 第四、移动电源。移动电源就是根据用户的需要，可在不同地点或场合方便移动使用的发电设施。如油田，地质勘探，野外工程施工，探险，野营野炊，流动指挥所，火车、轮船、货运集装箱的电源车厢（仓）、军队移动式武器装备电源等，也有一些移动电源具有应急电源的性质，如城市供电部门的应急供电车，供水、供气部门的的工程抢险车、抢修车等。 以上柴油发电机组的四种用途，如果从社会发展的角度来审视，可以说作为自备电源和替代电源是其过渡性用途，而作为备用电源和移动电源则是其长期用途。 二、中国柴油发电机组的市场现状和发展前景 作为发电设备，柴油发电机组有着一些独特的优点：①体积相对较小，灵活便捷，方便移动。②操作方便，简单易控制。③能源原料（燃油）来源广泛，容易得到。④一次性投资较少。⑤启动快，可以快速供电和快速停止发电。⑥供电平稳，供电质量可以通过技术改进得以提高。⑦可以对负载进行点对点的直接供电。⑧受各种自然气候和地理环境影响较小，能全天候发电。 在中国发电机组行业普遍采用新型OEM方式国产化生产之后，国产柴油发电机组的质量和外观都已与国际先进水平相差无几，但成本却因为中国先天的制造业优势比国际品牌低了很多。行业内4家出口发电机组企业近3年出口额情况见表4。目前，中国柴油发电机组产品在国际市场上的占有率还微不足道，出口地也主要是非洲、东南亚、南亚等落后国家和地区，但万事开头难，经过一段时期的市场检验后，中国制造的价值迟早会被国际市场所承认，中国才能真正完成由柴油发电机组进口大国向出口大国的跨越性转变，而中国柴油发电机 组的黄金年代，也才能真正到来。

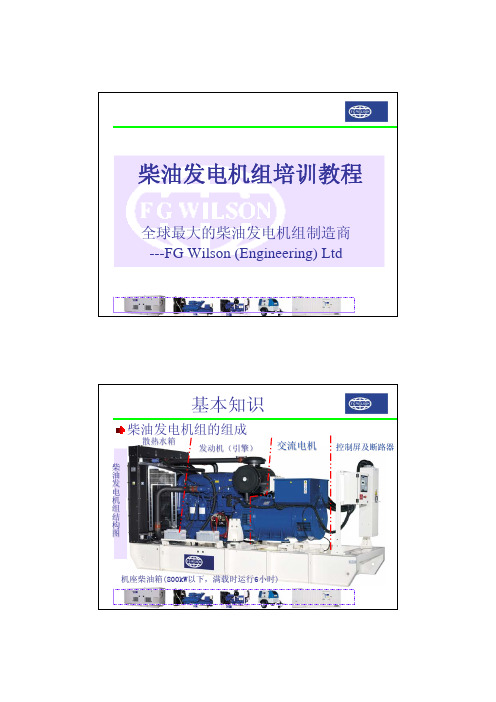

威尔信发电机组⑴P30E机组 ⑵P50E1机组 ⑶P330E机组 ⑷P系列防音型 ⑸P系列拖车型 3、威尔信柴油发电机配件功能介绍 ㈠控制屏
1001控制屏：⑴仪表：电压表、电流表、频率/转速表、运行时间表、冷却水温表、润滑油压力表、电池电压表 ⑵有报警灯的故障停机保护( 高水温、低油压） ⑶控制：开关停机运行/预热/启动、急停按钮、告警测试 2001系列：允许通过遥控信号，自动控制发电机组，因而适用TI系列自动负载切换屏组成市电/发电机组全自动切换系统。 2001控制屏⑴仪表：电压表、电流表、频率/转速表、运行时间表、冷却水温表、润滑油压力表、电池电压表。 ⑵控制：开关停机运行/预热/启动、急停按钮、告警测试 ⑶故障停机保护：启动失败、高水温、低油压、超速/紧急停机 ⑷控制屏遥控信号/触点：遥控急停连接线端、故障警报信号干触点 Access4000控制屏：提供开放的通讯协议具有远程监控，能提供多种操作和保护功能的自启动系统。 Access4000： ⑴全数字具有4行超宽的LCD显示发电机组相关工作数据。 ⑵各种故障报警及停机功能 ⑶开放通讯接口（R422或R485) ⑷失电数据自动存储 ⑸故障历史数据 ⑹分级保护控制密码
6200系列控制屏：具有自动并机功能的自启动数码式控制屏，配合市电失压检测模块(AMF)实现全自动的并车。能做到自动分配有功功率和无功功率，即使机组型号不同，自动负载分配程序也同样能够根据机组的输出能力自动按比例分配负载。 6200控制屏： ⑴全数字2×4行LCD显示发电机组相关工作数据 ⑵各种故障报警及停机功能 ⑶开放通讯接口（R422或R485) ⑷相关系统控制 ⑸相关操作控制 4、威尔信机组其它功能介绍 威尔信机组配置2001控制屏及TI/TX的ATS双机备用自动系统（－） 4、威尔信机组其它功能介绍 威尔信机组并机系统功能（二） 1.手动和自动控制单台机组的启停及输出空气开关； 2.LCD宽屏液晶参数显示：油压、水温、电池电压、运行时间等油机参数，三相相电压、线电压、线电流、频率、功率因数、有功功率、无功功率、电度等电参数，并联汇流母线电压、母线与发电机电压、频率、相位差等同步参数； 3.发电机组低油压、高水温、超速、超频、速度信号丢失、起动失败、过流、电压过高或过低、逆功率保护停机； 4.发电机组充电失败、水温高、油压低、电池电压低、传感器故障报警； 5.类似黑匣子的历史事件记录； 6.参数设置授权控制； 7.方便功能扩展。 威尔信机组并机系统功能（三）
