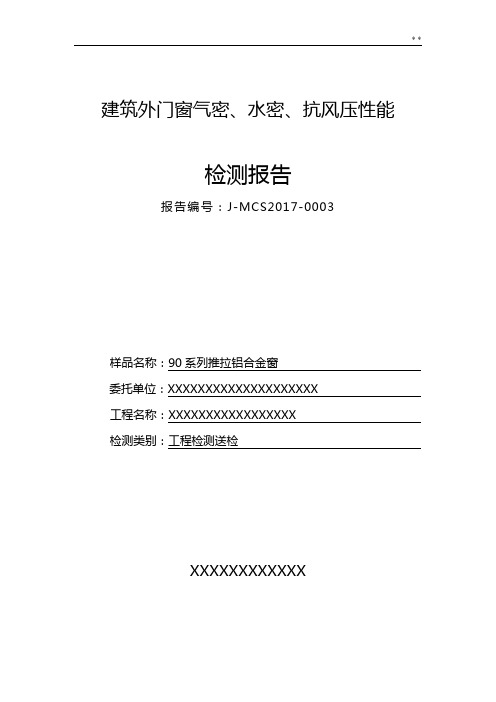

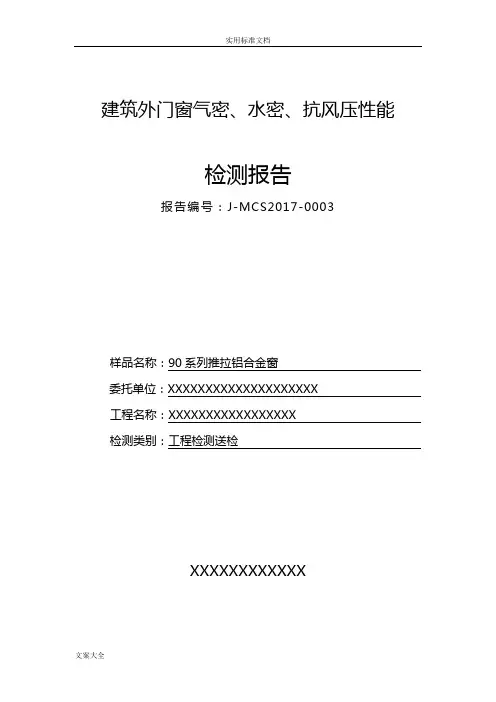

建筑外门窗气密、水密、抗风压性能
检测报告
报告编号：J-MCS2017-0003
样品名称：90系列推拉铝合金窗
委托单位：XXXXXXXXXXXXXXXXXXXX
工程名称：XXXXXXXXXXXXXXXXX
检测类别：工程检测送检
XXXXXXXXXXXX
单位地址：
投诉电话：

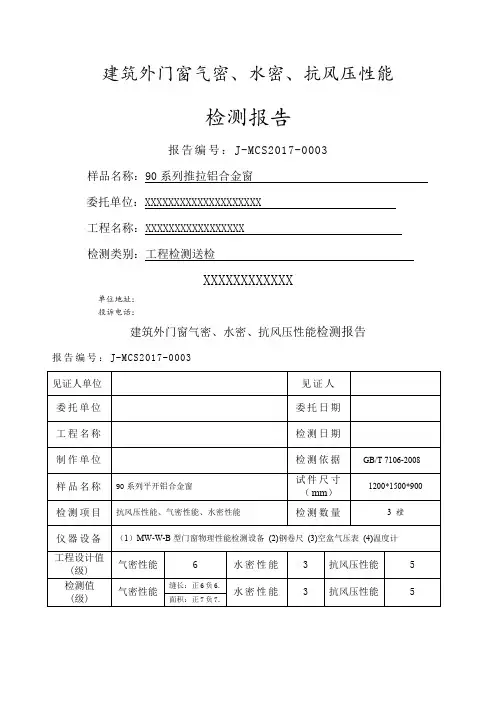

建筑外门窗气密、水密、抗风压性能检测报告
报告编号：J-MCS2017-0003
见证人单位见证人
委托单位委托日期
工程名称检测日期
制作单位检测依据GB/T 7106-2008
样品名称90系列平开铝合金窗试件尺寸
（mm）
1200*1500*900
检测项目抗风压性能、气密性能、水密性能检测数量 3 樘
仪器设备（1）MW-W-B型门窗物理性能检测设备(2)钢卷尺(3)空盒气压表(4)温度计
工程设计值
(级)
气密性能 6 水密性能 3 抗风压性能 5
检测值(级) 气密性能
缝长：正6负6.
水密性能 3 抗风压性能 5 面积：正7负7.
检
测
结
论
所检试件满足工程设计要求。
说明本试验结果仅与所收到的样品有关；未经本公司批准，不得复制报告（完整复制除外）
批准：审核：主检：
建筑外门窗气密、水密、抗风压性能检测报告
报告编号：J-MCS2017-0003
整窗面积（m2） 1.8 开启缝长（m） 5.035
玻璃品种6mmLOW-E+12A+
6mm中空玻璃
镶嵌方式胶条
玻璃镶嵌材料胶条框扇密封材料胶条
气温（℃）22 气压（kPa）101.6
固定玻璃最大尺寸宽：1200高：500（单位：mm ）
检测结果
气密性能： 1.样品J-171128-JN01-1：
10Pa下，单位缝长，每小时渗透量为 1.25 m3/（h·m）
单位面积，每小时渗透量为 1.97 m3/（h·m2）－10Pa下,单位缝长，每小时渗透量为 1.46 m3/（h·m）
单位面积，每小时渗透量为 2.30 m3/（h·m2）
2.样品J-171128-JN01-2：
10Pa下，单位缝长，每小时渗透量为 1.20 m3/（h·m）
单位面积，每小时渗透量为 1.90 m3/（h·m2）
－10Pa下,单位缝长，每小时渗透量为 1.41 m3/（h·m）
单位面积，每小时渗透量为 2.22 m3/（h·m2）
3.样品J-171128-JN01-3：
10Pa下，单位缝长，每小时渗透量为 1.38 m3/（h·m）
单位面积，每小时渗透量为 2.19 m3/（h·m2）－10Pa下,单位缝长，每小时渗透量为 1.48 m3/（h·m）
单位面积，每小时渗透量为 2.33 m3/（h·m2）
该组窗试件的气密性能为：正压国标6级，负压国标6级。
水密性能：
波动加压保持未发生严重渗漏的最高压力为：
1.样品J-171128-JN01-1： 300 Pa
2.样品J-171128-JN01-2： 250 Pa
3.样品J-171128-JN01-3： 300 Pa
该组窗试件水密性能检测结果为： 283 Pa
水密性能为：国标3级。
抗风压性能：变形检验结果为：正压 1.2、 1.2 、1.2 kPa
（L/450）负压 -1.2、-1.2、-1.2 kPa
安全检验结果为：正压 3.0、 3.0、 3.0 kPa
（3秒阵风风压）负压 -3.0、-3.0、-3.0 kPa
该组窗试件抗风压性能符合检测指标（工程设计值）：
p=3000Pa。
抗风压等级：国标4级，,
3
建筑外门窗气密、水密、抗风压性能检测报告报告编号：J-MCS2017-0001
附：送检窗试件立面图及测点分布
附：送检窗试件节点图
建筑外门窗气密、水密、抗风压性能 检测报告 报告编号：J-MCS2017-0003 样品名称：90系列推拉铝合金窗 委托单位：XXXXXXXXXXXXXXXXXXXX 工程名称：XXXXXXXXXXXXXXXXX 检测类别：工程检测送检 XXXXXXXXXXXX
投诉电话: 建筑外门窗气密、水密、抗风压性能检测报告报告编号：J-MCS2017-0003
: 建筑外门窗气密、水密、抗风压性能检测报告 报告编号：J-MCS2017-0003
该组窗试件的气密性能为：正压国标 6级，负压国标6级。 水密性能： 波动加压保持未发生严重渗漏的最高压力为： 1. 样品 J-171128-JN01-1 : 300 Pa 2. 样品 J-171128-JN01-2 : 250 Pa 3. 样品 J-171128-JN01-3 : 300 Pa 该组窗试件水密性能检测结果为： 283 Pa 水密性能为：国标3级。 气密性能: 1.样品 J-171128-JN01-1 : 10Pa 下，单位缝长， 每小时渗透量为 单位面积, 每小时渗透量为 -10Pa 下,单位缝长, 每小时渗透量为 单位面积, 每小时渗透量为 2.样品 J-171128-JN01-2 : 10Pa 下，单位缝长，每小时渗透量为 单位面积，每小时渗透量为 -10Pa 下，单位缝长，每小时渗透量为 单位面积，每小时渗透量为 3.样品 J-171128-JN01-3 : 10Pa 下，单位缝长， 每小时渗透量为 单位面积, 每小时渗透量为 -10Pa 下,单位缝长, 每小时渗透量为 单位面积, 每小时渗透量为
门窗三性操作规程 1.适用范围 1.1本操作规程适用于试验室检测各型号规格门窗物理性能（气密、 水密、抗风压）。 2.编制依据 2.1GB/T7106-2008《建筑外窗气密、水密、抗风压性能分级及检 测方法》 3.使用设备 3.1沈阳紫微机电设备有限公司生产的MW-N-A型门窗设备位移 测量系统和MW-N-A型门窗物理性能检测系统。 4.检测程序 4.1气密性检测方法 4.1.1预备加压：在正负压经检测前分别施加3个压力脉冲。压力绝 对值为500Pa，加荷速度约为100Pa/s，压力稳定作用时间3s，泄压时间不少于1s。待压力差回零后，将试件上所有开启部分开关5次，最后关紧。 4.1.2附加渗透量的测定：指除通过试件本身的空气渗透量以外的通 过设备和镶嵌框，以及部件之间连接缝等部位的空气渗透量。在试件开启部位密封的情况下选择程序记录20、100、150、100、50Pa压力等级下的空气渗透量。 4.1.3总渗透量的测定：用刀片划开密封部位的塑料布，选择总渗透 量的测定，程序同上。
4.1.4分级与计算：监控系统根据记录下的正、负各压力级总渗透量 和附加渗透量计算出每一试件在100Pa时的空气渗透量的测定值；换算成标准状态下的空气渗透量；除以开启缝长度得出单位开启缝长的空气渗透量；除以试件面积得出单位面积的空气渗透量；换算成10Pa检测压力下的相应值。 4.2水密性检测方法 4.2.1预备加压：施加三个压力脉冲。压力绝对值为500Pa，加载速 度约为100Pa/s，压力稳定作用时间3s，泄压时间不少于1s。待压力差回零后，将试件上所有开启部分开关5次，最后关紧。 4.2.2淋水：应让门窗试件的全部面积上形成连续水膜并达到规定林 水量的要求 4.2.3加压：在稳定淋水的同时，按顺序逐渐加压至严重渗透。4.2.4试件检测值的确定以试件严重渗漏时所受压力差值的前一级检 测压力值作为该试件水密性能检测值。如果检测至委托方确认的检测值尚未渗漏，则此值为该试件的检测值。 4.2.5综合评定：一般取3个试件检测值的算术平均值作为综合检测 值向下套级，综合检测值应大于或等于分级指标值。如果三试件检测值中的最高值和中间值相差两个检测压力级以上时，将最高值降至比中间值高两个检测压力级后，再进行算术平均（3个试件检测值中，较小的2值相等时，该较小值则视为中间值）。4.3抗风压性能检测方法 4.3.1位移计的安装：中间测点在测试杆件中点位置，两端测点在距
建筑外门窗气密、水密、抗风压性能分级及检测方法GB/T 7106—2008
性能分级 1、气密性能分级 2、水密性能分级 3、抗风压性能分级 检测项目 1、气密性能检测方法 2、水密性能检测方法 3、抗风压性能检测方法
2009年3月1日正式实施 1、代替GB/T 7106一2002《建筑外窗抗风压性能分级及检测方法》 2、代替GB/T 7107一2002《建筑外窗气密性能分级及检测方法》 3、代替GB/T 7108—2002《建筑外窗水密性能分级及检测方法》 4、代替GB/T 13685一1992《建筑外门的风压变形性能分级及其检测方法》 5、代替GB/T 13686—1992 《建筑外门的空气渗透性能和雨水渗漏性能分 级及其检测方法》。
术语和定义 1.外门窗：建筑外门及外窗的统称。 2.压力差：外门窗室内、外表面所受到的空气绝对压力差值。当室外表面所受的压力高于室内表面所受的压力时，压力差为正值，反之为负值。 3.气密性能：外门窗在正常关闭状态时，阻止空气渗透的能力。 4.标准状态：温度为293K（20℃）、压力为101.3kPa （760㎜Hg），空气密度为1.202㎏/m3的试验条件）
5.试件空气渗透量：在标准状态下，单位时间通过整窗（门）试件的空气量。 6.附加空气渗透量：除试件本身的空气渗透量以外，通过设备和试件与测试箱连接部分的空气渗透量。 7.开启缝长：外窗开启窗或外门扇开启缝周长的总和，以内表面测定值为准。如遇两扇相互搭接时，其搭接部分的两段缝长按一段计算。 8.单位开启缝长空气渗透量：在标准状态下，单位时间通过单位开启缝长的空气量。 9.试件面积：外门窗框外侧范围内的面积，不包括安装用附框的面积。以室内表面测定值为准。
襄樊东锦工程质量检测有限公司作业指导书 （门窗三性质量检测） 批准人： 审核人： 编制：
编制目的 检测外窗在风压作用下是否发生损坏和功能是否发生障碍。 检测标准 GB/T 7106-2002 使用仪器 SK-MCD 1800型智能门窗物理性检测仪 环境要求 温度（0℃～40℃），湿度≦80％。 人员要求 熟悉SK-MCD 1800型智能门窗物理性检测仪，掌握标准、规范，持证上岗。 抽样方法 同一窗型、规格、尺寸最少取三樘试件。 操作步骤 （一）、准备工作 1、确定测点和安装位移计 中间测点在测试杆件中点位置，两端测点在距该杆件端点向中点方向10mm处。当试件的相对扰度最大的杆件难以判定时，也可选取两根或多根测试杆件，分别布点测量。 2、预备加压 在进行正负变形检测前，分别提供三个压力脉冲，压力差 P绝对 值为500 P，加载速度约为100a P/s，压力稳定作用时间为3s，泻压时 a 间不少于1s。 （二）、变形检测 先进行正压力检测，后进行负压检测。检测压力逐级升、降。每级压力差值不超过250 P，每级检测压力差稳定时间约10s。压力升 a 降直到面法线扰度值达到/300 ±为止，不超过2000a P。记录每级压力 l 差作用下的位移量。根据达到/300 ±面法线扰度时的检测压力级的压 l
力值，利用压力差和变形之间的关系求出/300l ±面法线扰度时的对应压力值作为变形检测压力差值，标以1p ± 。 （工程检测中，/300l 所对应的压力差已超过/3p 时，检测至/3p 为止）。 （三）、反复加压检测 检测前取下位移计，装上安全设施。 检测压力从0升到2p 后降到0，2 11.5p p =，不超过 3000a P ，反复 5次。再从0降到2 p - 后升到0，211.5p p - =-，不超过-3000a P ，反复 5 次。加压速度为300a P /s~500a P /s ，泻压时间不少于1s ，每次压力差时间为3s 。（当工程设计值小于2.51p 时以0.6倍工程设计值进行反复加压检测）。 正负反复加压后各将试件可开关部分开关5次，最后关紧。记录试验过程中发生损坏（指玻璃破裂、五金件损坏、窗扇掉落或被打开以及可以观察到的不可恢复的变形等现象）和功能障碍。 （四）、定级检测或工程检测 1、 定级检测：使检测压力从0升到3P 后降到0，312.5P p =。再降到 3 P -后升到0， 31 2.5P p -=-。加压速度为 300a P /s~500a P /s ，泻压时间不少于1s ，每次压力差时间为3s 。正负加压后将各试件开关5次，最后关紧。记录试验过程中发生损坏和功能障碍的部位 2、 工程检测：当工程设计值小于或等于2.5 1 p 时，才按工 程检测进行。压力加至设计值/3p 后降至0再降至-/3p 后升至0。加压速度为300a P /s~500a P /s ，泻压时间不少于1s ，每次压力差时间为3s 。加正负压后将各试件开关5次，最后关紧。记录试验过程中发生损坏和功能障碍的部位。（当工程设计值大于2.51 p 时，以定级检测取代工程检 测）。 （五）、检测结果评定 1、变形检测的评定 注明相对面法线扰度达到l/300时的压力差值1p ±。 2、反复加压检测的评定 检测试件未损坏，注明±2p 或±/2p ，若试件出现损坏或功能障
关于铝合金门窗三性检测规范 门窗三性：抗风压性能，水密性能，气密性能。 门窗的物理性能包括空气渗透、雨水渗漏、抗风压、保温、隔声、采光等。后三种性能，目前在全国大部分地区只有特殊要求的门窗才需要进行检测；前三种性能在门窗型式检验中为必检项目，门窗的物理三性一般是指这三项性能。我国于1986年颁布了建筑外窗物理三性检测的标准。即：“（GB/T7106-86）《建筑外窗抗风压性能及其检测方法》”、“（GB/T7107-86）《建筑外窗空气渗透性能分级及其检测方法》”、“（GB/T7108-86）《建筑外窗雨水渗漏性能分级及其检测方法》”。随后，国内一些大城市开展了门窗物理三性检测业务，而我区则是在90年代末才开展此项业务的。 ：(1)从节能和防尘方面考虑，确定门窗的夺气渗透性能(2)根据工程所在地气象部门多年统计的风雨交加的最不利情况，确定门窗的雨水渗漏性能(3)计算出工程所在地的风荷载标准值后，确定门窗的抗风压性能工程所在地的门窗风荷载标准值可参考JGJ102—96《玻璃幕墙工程技术规范》进行计算，计算公式如下：W＆W。式中：w为作用在窗上的风荷载标准值；w。为基本风压；睦为阵风风压系数，取225；为风压高度变化系数；为风荷载体型系数，一般取士1．5。据上式可算出南宁地区和北海地区各建筑层高的风压(表1)。表1由表1可看出南宁地区风压不大，如选用144广西土木建筑2001莲塑料窗，则3O层下用低性能窗优等品即可。而北海地区在8层上就必须先用高性能优等品(安全检测风压达到3500Pa，即现行标准中抗风压的最高等级)上的门窗。因此，只有建筑设计者在了解门窗物理三性的基础上根据实际工程提出要求，门窗生产企业据此没计制作符合要求的门窗，才能确保门窗的使用安全。4有效发挥物理三性检测的监督作用依照建设部(97)建计许字第201号文“关于建筑门窗、幕墙生产许可证换(取)证的补充通知”要求，铝合金窗、塑料窗申证单位均平开窗覆盖推拉窗，即换(取)证企业只需进行某种系列规格的平开窗的抽样迭检即可。这是国家为了简化申证过程所采取的措施，是着重从生产环节对门窗的质量进行控制。其弊端表现在①工程中大量使用推拉窗，而企业却无推拉窗的物理三性检测报告，极易造成事故隐患(从我们检测情况来看，由于平开窗的结构特点，同一企业生产的平开窗的性能常大大优于推拉窗)②对企业在申证过程中所制样窗采用优质材料，而工程用窗采用劣质材料的普遍现象无能为力⑧广西各地区的气候条件不同，对门窗物理三性的要求也不同．生产许可证制度无法满足这一要求。目前，各省市在控制门窗的质量方面所采取的措施各不相同。如天津、上海实行准用证与生产许可证制度，即当地企业获得由技术监督部门棱发的生产许可证后，当地建设部门发予准用证；外省企业进入当地市场，则只须申办准用证武汉从1999年开始实行准用证及针对每项工程的抽样送检制度，即企业获得准用证后，仍须针对每项工程进行抽样送检。江西从1998年开始实行准用证与生产证可证制度，同时对进行每项工程抽样送检的管理办法；广西目前实行的是生产许可证制度。无论实行哪种制度，门窗物理三性检测都是门窗质量监督的主要手段。从实施的效果看，武汉、江西所采取的措施更具质量控制作用。因此，笔者建议目前广西除应建立生产许可证制度外，还应建立对每项工程抽样送检的制度，便真正
######工程技术有限责任公司建筑门窗三性检测作业指导书 文件编号： 版本号： 分发号： 编制： 批准： 生效日期：年月日
建筑门窗三性检测作业指导书 1、目的 检测建筑工程用外门窗气密性能、水密性能和抗风压性能。 2、范围 适用于建筑外门窗气密性能、水密性能和抗风压性能的检测。 3、执行标准 3.1《建筑外门窗气密、水密、抗风压性能分级及检测方法》 JG/T 7106-2008 4、仪器设备 4.1智能门窗物理性检测仪SK-MCD1800 4.1.1设备要求： a)由压力箱，试件安装系统，供压系统，淋水系统及测量系统组成。 b)压力箱最大挠度不应超过5mm或L/1000。 c)供压系统能提供正负双压，3s-5s波动风压。 d)喷嘴与试件等距且不小于500mm，喷水均匀。 e)差压计误差小于示值2%。 f)空气流量测量系统误差小于示值5%，响应速度能满足波动风压测量。 g)位移计精度满量程0.25%。 h)空气系统淋水系统校准周期不应大于6个月。 4.2所用仪器设备应保证经过相关部门的检定，且应检定合格达到相应的精度，并在检定有效期内使用。 5、人员和环境要求 检验人员应是通过培训合格且取得相应上岗证书的技术人员，应了解本公司的《质量手册》及相关程序文件的质量要求，能熟练操作检验仪器设备并能处理一般例外情况的发生。检测环境要求为：温度293K（20℃）、压力101.3kPa（760mm Hg）、空气密度1.202kg/m。 6、样品要求 6.1试件应为按图样生产的合格产品或研制的试件，不得附有多与配件或采用特殊组装工艺或改善措施，试件必须按照设计要求组合，装配完好，并保持清洁干燥。 6.2相同规格结构类型的试件至少检测三樘。 7、操作规程 传感器安装顺序从上至下2号1号3号。 检测顺序宜按照气密、水密、抗风压变形P1，抗风压反复变形P2、安全检测P3进行。 7.1、试件安装：根据被测试试件的尺寸，选择相当的挡板及加长件，并将盖板升降至试件高度相当的位置； 7.2、将试件放在平台，打开气动手柄，将试件锁紧在静压仓上； 7.3、做抗风压时，还需将位移计固定于试件； 7.4、正确连接外部电源，并合上外部电源开关，主控柜受电； 7.5、主控箱左上角电源开关，主控柜电源指示灯亮； 7.6、正确连接通讯线并开启控制电脑，在电脑上运行检测程序，并进行相关设置；

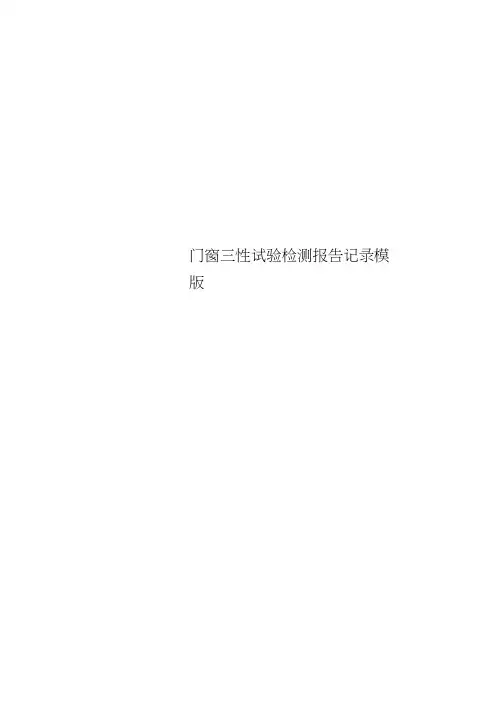

门窗三性试验检测报告记录模版
————————————————————————————————作者：————————————————————————————————日期：
建筑外门窗气密、水密、抗风压性能 检测报告 报告编号：J-MCS2017-0003 样品名称：90系列推拉铝合金窗 委托单位：XXXXXXXXXXXXXXXXXXXX 工程名称：XXXXXXXXXXXXXXXXX 检测类别：工程检测送检 XXXXXXXXXXXX 单位地址： 投诉电话：
建筑外门窗气密、水密、抗风压性能检测报告 报告编号：J-MCS2017-0003 见证人单位见证人 委托单位委托日期 工程名称检测日期 制作单位检测依据GB/T 7106-2008 样品名称90系列平开铝合金窗试件尺寸 （mm） 1200*1500*900 检测项目抗风压性能、气密性能、水密性能检测数量 3 樘 仪器设备（1）MW-W-B型门窗物理性能检测设备(2)钢卷尺(3)空盒气压表(4)温度计 工程设计值 (级) 气密性能 6 水密性能 3 抗风压性能 5 检测值(级) 气密性能 缝长：正6负6. 水密性能 3 抗风压性能 5 面积：正7负7. 检 测 结 论 所检试件满足工程设计要求。 说明本试验结果仅与所收到的样品有关；未经本公司批准，不得复制报告（完整复制除外） 批准：审核：主检：
建筑外门窗气密、水密、抗风压性能检测报告 报告编号：J-MCS2017-0003 整窗面积（m2） 1.8 开启缝长（m） 5.035 玻璃品种6mmLOW-E+12A+ 6mm中空玻璃 镶嵌方式胶条 玻璃镶嵌材料胶条框扇密封材料胶条气温（℃）22 气压（kPa）101.6 固定玻璃最大尺寸宽：1200高：500（单位：mm ） 检测结果 气密性能： 1.样品J-171128-JN01-1： 10Pa下，单位缝长，每小时渗透量为 1.25 m3/（h·m） 单位面积，每小时渗透量为 1.97 m3/（h·m2）－10Pa下,单位缝长，每小时渗透量为 1.46 m3/（h·m） 单位面积，每小时渗透量为 2.30 m3/（h·m2） 2.样品J-171128-JN01-2： 10Pa下，单位缝长，每小时渗透量为 1.20 m3/（h·m） 单位面积，每小时渗透量为 1.90 m3/（h·m2）－10Pa下,单位缝长，每小时渗透量为 1.41 m3/（h·m） 单位面积，每小时渗透量为 2.22 m3/（h·m2） 3.样品J-171128-JN01-3： 10Pa下，单位缝长，每小时渗透量为 1.38 m3/（h·m） 单位面积，每小时渗透量为 2.19 m3/（h·m2）－10Pa下,单位缝长，每小时渗透量为 1.48 m3/（h·m） 单位面积，每小时渗透量为 2.33 m3/（h·m2）该组窗试件的气密性能为：正压国标6级，负压国标6级。
原材料所需检测检验报 告及合格证 Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
厂家提供 （检验报告需厂家盖红盖） 1、钢筋产品质量证明书、焊条/剂合格证（注：需焊工上岗证） 2、水泥 3、28天出厂证明书、合格证 3、预拌商品混凝土配合比、质量证明书 4、密目网（安全网）检验报告 5、地板砖检验报告、合格证 6、不锈钢管、扣件检验报告、合格证 7、电线电缆检验报告、合格证 8、配电箱、断路器检验报告、合格证 9、保温砂浆合格证 10、隔热板材检验报告、合格证 11、给水排水（PP-R）管材检验报告、合格证 12、外墙漆检验报告、合格证 13、窗（玻璃胶、铝合金窗轮、毛条、浮法玻璃、铝合金电泳漆型材检测报告）合格证 14、门检验报告、合格证 15、开关、插座、电表、水表、蹲便器、清洗剂（松节油）合格证 （所有厂家资质） 送检材料 （有质资的检验单位、实验室） 1、钢筋(力学、弯曲性能、重量偏差及 焊接)检测报告 2、水泥、砂、石检测报告 3、自拌混凝土、砂浆配合比 4、试块(同养、标养、砂浆)检测报告 5、砖（砌体）检测报告 6、植筋抗拉拔检测报告 7、电线电缆检测报告 8、钢筋保护层厚度、间距检测报告 9、保温砂浆检测报告 10、隔热板材检测报告 11、防水卷材检测报告 12、外墙漆检测报告 13、建筑外窗三性（气密性、水密性 及抗风压性）检测报告 （检验单位、实验室资质） 样品送样要求 1钢筋原材：每一规格送两根50cm，两根30cm 2盘条：每一规格送一根50cm，两根30cm 3钢筋焊接： 对焊（每一规格送三根50cm，三根30cm） 30cm的要磨平 电弧焊（每一规格送三根50cm，）单面焊大于22的钢筋长度大于50cm小于60cm 电渣压力焊（每一规格送三根50cm） 气压焊（每一规格送三根50cm，三根30cm） 4钢筋连接；滚轧直螺纹接头，每一规格送三根，长度不超过55cm 注明机械连接属于几级带肋钢筋套筒挤压接头，每一规格送三根，长度不超过55cm， 大于22的钢筋长度大于50cm小于55cm。
1、外门窗：建筑外门及外窗的统称 2、压力差：外门窗室内、外表面所受到的空气绝对压力差值。当室外表面所受的压力高于 室内表面所受的压力时，压力差为正值，反之为负值。 3、气密性能：外门窗在正常关闭状态时，阻止空气渗透的能力。 4、标准状态：温度为293K（20℃）、压力为101.3kPa（760㎜Hg），空气密度为1.202㎏/m3 的试验条件） 5、试件空气渗透量：在标准状态下，单位时间通过整窗（门）试件的空气量。 6、附加空气渗透量：除试件本身的空气渗透量以外，通过设备和试件与测试箱连接部分的 空气渗透量。 7、开启缝长：外窗开启窗或外门扇开启缝周长的总和，以内表面测定值为准。如遇两扇相 互搭接时，其搭接部分的两段缝长按一段计算。 8、单位开启缝长空气渗透量：在标准状态下，单位时间通过单位开启缝长的空气量。 9、单位面积空气渗透量：在标准状态下，单位时间通过外门窗试件单位面积的空气量。 10、水密性能：外门窗正常关闭状态时，在风雨同时作用下，阻止雨水渗漏的能力。 11、严重渗漏压力差：外门窗试件发生严重渗漏时的压力差值。 12、淋水量：外门窗试件表面保持连续水膜时单位面积所需的水流量。 13、抗风压性能：外门窗正常关闭状态时在风压作用下不发生损坏(如：开裂、面板破损、 局部屈服、粘结失效等)和五金件松动、开启困难等功能障碍的能力。 14、面法线位移：试件受力构件或面板表面上任意一点沿面法线方向的线位移量。 15、面法线挠度：试件受力构件或面板表面上某一点沿面法线方向的线位移量的最大差值。 16、相对面法线挠度：面法线挠度和两端点间距的比值。 17、.允许挠度：主要构件在正常使用极限状态时的面法线挠度的限值（符合为） 18、变形检测：为了确定主要构件在变形量为40%允许挠度时的压力差（符号为P1）而进行 的检测。 19、反复变形检测：为了确定主要构件在变形量为60%允许挠度时的压力差（符号为P2）反 复作用下不发生损坏及功能障碍而进行的检测。 20、定级检测：为确定外门窗抗风压性能指标值P3和水密性指标值ΔP而进行的检测。（确 定产品门窗）。 21、工程检测：为确定外门窗是否满足工程设计要求的抗风压和水密性能而进行的检测。（满 足设计要求的工程门窗）
深圳市荷康花园外门窗幕墙工程门窗三性测试方案 编制: 校核: 批准: 深圳海外装饰工程有限公司 12/23/2016
工程名称：荷康花园 发展商：深圳市荷康城房地产开发有限公司 建筑设计单位：深圳华森建筑与工程设计顾问有限公司 监理单位： 幕墙承建商：深圳海外装饰工程有限公司 委托试验检测单位： 试验地点：深圳市建设工程质量监督检测站 试验检测时间：待定 1.工程概述 "荷康花园"位于深圳市龙岗区横岗街道荷坳片区，楼体最高高度103米，本工程为一类高层民用建筑，耐火等级为一级，抗震设防烈度为7度。建筑物所处地理位置的地面粗糙度为C类，计算得水平荷载标准值为0.75 kN/m2。 2.检测方法及分级 <<建筑外门窗气密、水密、抗风压性能分级及检测方法>>（GBT7106-2008）<<建筑外门窗空气声隔声性能分级及检测方法>>（GB/T8485-2008） <<建筑外门窗保温性能分级及检测方法>>（GB/T8484-2008） 3.试件描述：本试件设计取样于2、3#楼标准层50系列平开窗LC2320，楼层高度、分格宽度、数量代表了本工程典型位置，同时符合国家标准中有关试件选择的要求，也符合深圳市建设工程质量监督检测站试验箱体技术规格。 3.1试件尺寸：窗洞口尺寸为2300×2050㎜，窗尺寸为2250×2000mm,窗扇规格为650×1375㎜，为本工程同类型窗中最典型，垂直安装，分格详见大样图。3.2试件材料 3.2.1铝型材：国产优质铝型材； 3.2.2玻璃：采用5mm钢化热反玻璃及5mm钢化热反玻璃 3.2.3密封胶：杭州之江公司产品； 3.2.4密封胶条：三元乙丙（EPDM）密封橡胶条； 4.有关试验样板的设计、制作、安装由深圳海外装饰工程有限公司提供，检测试验报告由委托测试单位出具。
门窗材料、构件核查要录 表F5 工程名称黄梅嘉晟.滨河国际-主力商业 序号 1 断桥隔热铝合金建筑外门窗“三性”（气密性、水密性、抗风压性能）检测报告一份； 2 广东伟业断桥隔热铝合金型材（浇注式）50系列出厂检验报告一份； 3 武汉鑫尚德中空玻璃（6LOW-E+12A+6）出厂检验报告一份； 4 门窗传动执手出厂检验报告一份； 5 不锈钢滑撑14寸检验报告一份； 6 7 8 9 10 11 检查意见出厂合格证及试验报告齐全、有效，试验项目合格，符合要求。 项目技术负责人： 年月日 项目总监理工程师： （建设单位项目技术负责人） 年月日
门窗材料、构件核查要录 表F5 共2页第2页 工程名称黄梅县全民健身中心- 序号 1 木质隔热防火门MFM-1021-d5 A0.50（丙级）-1检验报告一份； 2 木质隔热防火门MFM-1021-d5 A0.50（丙级）-1型式认可证书一份； 3 木质隔热防火门MFM-1521-d5 A1.50（甲级）-2检验报告一份； 4 木质隔热防火门MFM-1521-d 5 A1.50（甲级）-2型式认可证书一份； 5 木质隔热防火门MFM-1821-d5 A1.00（乙级）-2检验报告一份； 6 木质隔热防火门MFM-1821-d5 A1.00（乙级）-2型式认可证书一份； 7 木质隔热防火门(甲级、乙级、丙级)出厂合格证各一份，共三份； 8 9 10 11 12 13 检查意见出厂合格证及试验报告齐全、有效，试验项目合格，符合要求。 项目技术负责人： 年月日
项目总监理工程师： （建设单位项目技术负责人） 年月日
建筑门窗物理三性检测 检测原理及装置 现场利用密封板或透明膜、围护结构和外窗形成静压箱，通过供风系统从静压箱抽风或向静压箱吹风在检测对象两侧形成正压差或负压差。在静压箱引出测量空测量压差，在管路上安装流量测量装置测量空气渗透量，在外窗外侧布置适当喷嘴进行水密试验，在适当位置安装位移传感器测量杆件变形。 查阅受检房间的外窗节能工程施工质量验收资料，并进行实地外观和安装质量检查，外窗连续开闭五次应保持正常工作，若发现明显质量缺陷应停止检测工作。 记录试件面积及可开启缝长。弧形窗、折线窗应安展开面积计算。 将密封板（或透明膜）及其它设备安装载在要测试的建筑外窗上，并确认密封良好。 记录大气压力及温度等环境条件。检测现场室外风速不得大于3m/s，当温度、风速、降雨等环境条件影响检测结果时，应排除干扰因素后继续检测，并在报告中注明。 检测顺序宜按照抗风压变形检测（P1检测）、气密、水密、抗风压安全性能（ 检测）依次进行。 气密性能检测 压差顺序图1
图1 预备加压：在正负压检测前分别施加三个压力脉冲。压力差绝对值为 150Pa，加载速度约为50Pa/s。压力稳定作用时间为3s，泄压时间不小于1s，检查密封板或透明膜的密封状态。 检测程序：附加渗透量的测定：充分密封试件上的可开启缝隙，或用不透气的盖板将箱体开口部盖严，然后按照上图逐级加压，每级压力作用时间约为10s，先逐级正压，后逐级负压。记录各级测量值。 分别计算出升压和降压过程中在100Pa压差下的两个附加渗透量测定值的平均值 和两个总渗透量测定值的平均值 ，则窗试件本身100Pa压力差下的空气渗透量 即可按下式计算： 然后，再利用下式将 换算成标准状态下的渗透量 值：
原材料所需检测检验报告 及合格证 The latest revision on November 22, 2020
厂家提供 （检验报告需厂家盖红盖） 1、钢筋产品质量证明书、焊条/剂合格证（注：需焊工上岗证） 2、水泥 3、28天出厂证明书、合格证 3、预拌商品混凝土配合比、质量证明书 4、密目网（安全网）检验报告 5、地板砖检验报告、合格证 6、不锈钢管、扣件检验报告、合格证 7、电线电缆检验报告、合格证 8、配电箱、断路器检验报告、合格证 9、保温砂浆合格证 10、隔热板材检验报告、合格证 11、给水排水（PP-R）管材检验报告、合格证 12、外墙漆检验报告、合格证 13、窗（玻璃胶、铝合金窗轮、毛条、浮法玻璃、铝合金电泳漆型材检测报告）合格证 14、门检验报告、合格证 15、开关、插座、电表、水表、蹲便器、清洗剂（松节油）合格证 （所有厂家资质） 送检材料 （有质资的检验单位、实验室） 1、钢筋(力学、弯曲性能、重量偏差及 焊接)检测报告 2、水泥、砂、石检测报告 3、自拌混凝土、砂浆配合比 4、试块(同养、标养、砂浆)检测报告 5、砖（砌体）检测报告 6、植筋抗拉拔检测报告 7、电线电缆检测报告 8、钢筋保护层厚度、间距检测报告 9、保温砂浆检测报告 10、隔热板材检测报告 11、防水卷材检测报告 12、外墙漆检测报告 13、建筑外窗三性（气密性、水密性 及抗风压性）检测报告 （检验单位、实验室资质） 样品送样要求 1钢筋原材：每一规格送两根50cm，两根30cm 2盘条：每一规格送一根50cm，两根30cm 3钢筋焊接： 对焊（每一规格送三根50cm，三根30cm） 30cm的要磨平 电弧焊（每一规格送三根50cm，）单面焊大于22的钢筋长度大于50cm小于60cm 电渣压力焊（每一规格送三根50cm） 气压焊（每一规格送三根50cm，三根30cm）
发表时间：2015/12/28 来源：《基层建设》2015年19期供稿作者：蔡祖强[导读] 广东省东莞市樟木头镇建筑材料试验室外窗检测主要检测建筑外窗水密性、气密性和抗风压性能。水 密性能即是指关闭的外窗在风雨同时作用下阻止雨水渗透的能力。 蔡祖强 广东省东莞市樟木头镇建筑材料试验室523620 摘要：笔者主要从事建筑行业。本文主要从外窗检测简介、检测前准备、建筑外窗三性检测、不同种类外窗三项性能的比较、建筑外窗“三性”这几个方面介绍了题目。本文旨在同行探讨学习，共同进步。 关键词：简介；测前准备；三性检测；比较；设备 一、外窗检测简介 外窗检测主要检测建筑外窗水密性、气密性和抗风压性能。水密性能即是指关闭的外窗在风雨同时作用下阻止雨水渗透的能力。气密性能即是指外窗在关闭状态下阻止空气渗透的能力。抗风压性能是指关闭的外窗在风压作用之下不出现功能障碍和损坏的能力。进行抗风压性能检测的时候，也许会造成损坏甚至试件变形。所以应该先做气密性检测，之后再做抗风压性能及水密性检测。 二、检测前准备 窗试件应该在18℃～28℃的环境下存放16h以上方可进行检测。并应测量室内气压、温度、外窗开启缝长度、高度、窗框厚度以及宽度（按窗框最外沿测量）。以上数据应该做好记录并开机后输入检测软件。然后再安装窗试件。安装试件需要垂直水平，固定窗框用夹具控制好紧固螺栓力度，以避免用力过度而造成窗框变形。安装后应该将试验机附加边框与试件之间用玻璃胶或宽胶带密封。气密性数据采集的时候，可以降低附加渗透量以及总渗透量数值，因此减少空气流量波动，带来压力传感器数值波动或空气流量传感器。在雨水渗透性试验中，可避免附加边框与窗试件相互之间缝隙漏水造成测试数据有误。试件安装之后，应反复开关5次再关紧，以便防止窗框在固定的时候被夹具挤压变形而导致检测结果受到影响。准备工作完成后便可开始检测。 三、建筑外窗三性检测 1、气密性能检测 建筑外窗气密性能即是指建筑外窗在关闭状态下，阻止空气渗透的能力。现行G Bfr7or7一202《建筑外窗气密性能分级及检测方法》中以“单位面积空气渗透量”“单位缝长空气渗透量”这两项技术指标来综合评定建筑外窗的气密性能。 单位缝长空气渗透量是指在标准状态下，单位时间通过单位缝长的空气量；单位面积空气渗透量是指在标准状态下，单位时间通过单位面积的空气量。在气密性检测过程当中，先密封试件上的可镶嵌缝隙和开启缝隙，分别按照特定的检测加压程序施加负压和正压，测出试件的附加空气渗透量，之后去除试件上的密封措施，按照相同的加压程序来测出试件总的空气渗透量，分别
阳江国际五金刀剪商贸中心（三期）丰泰新天地商住项目 建筑外窗三性检测方案 一、工程概况 项目名称：阳江国际五金刀剪商贸中心（三期）丰泰新天地商住项目结构层次：框架剪力墙结构，裙楼商铺2层，塔楼6幢17层，7幢17层，8幢28层，5幢30层，1、2、3幢（没建设）。 建筑面积：6、8幢及地下停车库42398.68㎡,5、7幢34260.67㎡，1、2、3幢72857.9㎡。 设计单位：广东粤建设计研究院有限公司 建设单位：阳江市永宜房地产有限公司 监理单位：广东正茂工程管理有限公司 施工单位：广东冠雄建设集团有限公司 二、门窗工程特点 本工程铝合金门窗安装必须严格遵守国标规范JGJ113-2009《建筑玻璃应用技术规程》和参照中南标准图集98ZJ641铝合金门和98ZJ721铝合金窗（2002版）；工程所有铝合金平开窗选用Y500系列，品牌为四会市汇广盈铝业有限公司生产的汇盈铝材；工程所有玻璃全用钢化安全玻璃，卫生间用磨砂钢化安全玻璃；品牌为广东明轩实业有限公司生产，厚度为6.0mm钢化玻璃。 三、制定方案依据 《建筑外窗气密、水密、抗风压性能分级及检测方法》（GB/T7106-2008）、广东省《建筑外窗气密性能分级及检测方法》（GB7107-2002）三项物理性能检测现行国家标准，阳江市住房和城乡规划建设局相关要求的通知和设计
图纸等。 四、检测规定： 1、九层及以下的单位工程，同一窗型至少选取三樘试件检测1组； 2、十层及以上的单位工程，同一窗型至少选取六樘试件检测2组； 3、十八层及以上的单位工程，同一窗型至少选取九樘试件检测3组； 4、当窗型（平开、推拉、固定）或材质（钢塑、铝塑、铝合金）不同时，应按上述要求分别取样送检； 5、当材料的品种、规格相同时，选取面积较大的试件； 6、监理单位（或建设单位）负责建筑外窗三性试验的见证取样送检工作。 五、检测数量 2016年 1月 6 日由建筑单位组织相关各方责任主体共同商议确认，对阳江国际五金刀剪商贸中心（三期）丰泰新天地商住项目工程建筑外窗三性检测进行确认，本工程检测 14 组具有代表性窗型，门窗规格尺寸见下页：
義1 建氛^^门《气密姓能分级表 门窗节能工程 622建筑外窗的气密性、保温性能、中空玻璃露点、玻璃遮阳系数和可见光透射 比应符合设计要 求。 2臭热冬冷地P ：气密杵、传热系数、玻璃遮阳系数、叩虬光a 肘比、中空玻璃 露点： 住居： 4. 2.3建疏物1、石S 外门窗及ffi 开式阳台门的气密性等级，不应低 于国赢标准《建筑外门窗气密，水密，抗凤压性能分级及检测方法》 ub r/W6—200S 规定的4级.其气密性能分级指标值：单位缝长空 气渗透量5^2 5 [mV Cm ? h ） b 单位面积空气潘透星q’W?5 IV Y 肝? h ）h 7层& 7层以上的外门窗及敬开式阳台门的气密性等 级.不应低于该标准规定的6级.其气密性能分级指标值：单位缝长 空气港透S qi^l 5 [my （m-h ）]?单位面积空气潘透星q 忑4一 5 [?/" €nf * h) h 公共: 单位涼怕 甲?为千樽 表￡ ft 氛外门窗水密性能分级表 表3 建31外门窗抗讯良性能为级贏
4. 3,4建筑外窗的Y密性不应低于国家标准《建迫外门窗气密、木密、抗丿乱压性能分魏及检测A^fiJ GB T7106-200S Mt定的6纷其性能分级指栋值：单位缝艮今气潼透虽;qi笔1.5 ［卅/（m - h）］*单位面积空气iSiS虽5 ［n?/（（n'*h）］。 4. 3. 5透叽幕墻气密件能不应低于国家折准&建筑皐墙》GB/T2108^-2007 -P规定的3级.其T密性能分级指标值：建址算墙开启部分为LL^l.sEmVU-h）］：建規幕增 13 輸体（含开启）部分为QX1.2［n,7（m*-h）］. 逮筑外ir（门）、水畫、扶凤压性能桂测报ft 掘*国号I fdSH #11
浅谈建筑门窗三性检测研究 发表时间：2019-09-10T16:06:20.453Z 来源：《城镇建设》2019年第14期作者：张鹏 [导读] 本文介绍了门窗三性的检测方法，现行标准《建筑外门窗气密、水密、抗风压性能分级及检测方法》，在此基础上分析三性检测过程中容易遇到的问题以及对应的解决方法。 新疆建筑科学研究院新疆 830054 摘要：随着我国社会经济的高速发展，各种建筑项目得到立项实施。建筑工程中一个关键部位就是门窗，其中门是人们进出房屋的通道，窗户是保证室内光线的通道，也是与外部世界沟通的一个渠道。门窗检测逐步被重视，三性指的是门窗的气密性能、水密性能和抗风压性能，这三种性能是体现门窗性能、使用效果最关键的几个标准。我国地域广大，不同地区的气候条件、自然环境等存在较大差异，这也使得针对门窗三性的标准难以达到统一，这也是影响到门窗三性检测的一个关键因素。本文介绍了门窗三性的检测方法，现行标准《建筑外门窗气密、水密、抗风压性能分级及检测方法》，在此基础上分析三性检测过程中容易遇到的问题以及对应的解决方法。 关键词：建筑门窗；三性检测；研究 中图分类号： TU767 文献标识码：A 1 建筑门窗三性检测 建筑门窗的三性检测主要指的是气密性、水密性和抗风压性，这三种性能直接考察门窗的主要物理性能，是评价门窗使用性能和效果的关键内容。气密性指的是门窗的空气渗透效果，具体考察内容是当门窗处于闭合状态其通气性能，如果门窗的气密性较高，那么室内室外冷、热量的交换就比较慢，这种情况下外部温度对室内的温度影响较小，室外温度不易对室内温度带来较大波动; 当气密性较低，门窗就无法有效阻碍空气的渗透，导致室内室外冷、热量交换频繁，室内冷、热量会在这个过程中大量损失，导致室内温度受外部环境影响较大。近几年来随着室外空气的进一步恶化，导致空气质量下降，人们对于室内空气的要求更高，在这种情况下需要一个气密性良好的门窗来保证室内空气效果。水密性指的是门窗在闭合情况下对雨水浸入的阻止作用，如果门窗的水密性较差，遇到下雨天气时，雨水就会顺着门窗浸入室内，对室内环境产生严重影响。因此水密性是门窗性能中非常关键的一个部分。抗风压性指的是当门窗处于闭合状态下对于外部风力作用的抵挡效果，也就是说在强风的作用下，门窗不会出现破损、脱落等情况。抗风压性实质就是检验挠度值情况下的风压值，也就是检测门窗在外力作用下的变形情况。对于那些容易出现大风天气的区域，门窗的抗风压性往往具有关键性作用，如果其抗风压性较差，往往出现严重损坏，不利于保证房屋的安全。 2建筑门窗三性检测 2.1建筑外窗抗风压性检测 2.1.1 确定抗风压性能检测点 通常在最大相对挠度的杆件上确定建筑外窗的抗风压性能检测点并安装位移计。其中，在杆件的中点处设置中间检测点，在与杆件端点相距10 mm 的中心方向设置两端检测点。但是，单扇窗最好在玻璃上设置抗压风压性能检测点，在玻璃的中心处设置中间检测点，且上下检测点与边框相距10 mm。当无法判断相对挠度最大的杆件时，应选取两根或多根测试杆件同时布点安装位移计，并以最终检测数据最不利的杆件所对应的检测值为工程检测值。2.1.2 预备加压 在实施正、负压检测前，分别向建筑外窗持续施加3个压力差绝对值为500 Pa 的压力脉冲，持续时间控制在3 s，并在压力差归零后进行正、负压检测。 2.1.3变形检测 建筑外窗反复加压检测与安全检测的前提是变形检测，因此要求高度控制建筑外窗的压力差，具体要求注意以下事项：压力差与变形之间存在线性关系，且不从原点经过；倘若要求压力值准确无误，则最高压力差及其变形值与上一级数值最好做线性关系。根据测试杆件相对面法线挠度的变化，得出检测压力差 P1。 2.1.4反复加压检测 在建筑外窗检测中，要求以反复施加压力 P2的方式来检测外窗不会发生损坏和功能障碍，当建筑外窗的设计值不大于2.5P1时，需采用反复施加压力的方式检测建筑外窗，并在反复施加压力结束后，反复启闭外窗上能够开启的部分，操作次数不小于5次，最后关紧。2.1.5安全检测 首先，反复启闭外窗上能够开启的部分，操作次数不小于5 次，然后关紧。倘若建筑外窗的设计值 P3不大于2.5P1，则进行工程检测，即：先按300~500 Pa/s 的速度施加压力至 P3，再泄压至0，之后再泄压至 –P3，最后再升压至0，其中泄压时间不小于1 s，时间持续3 s。 2.1.6 结果分析 本次检测测定共用了3个试件，且在定级检测中，最小值为定级值，且3个试件都应满足建筑外窗工程的设计要求。结合表1，从抗风
第一章建筑外门窗物理三性 1.1适用范围 本作业指导书适用于建筑外门窗气密、水密、抗风压性能分级及检测方法。检测对象只限于门窗试件本身，不涉及窗与其他结构之间的连接部位。 1.2依据标准 《建筑外门窗气密、水密、抗风压性能分级及检测方法》GB/T 7106-2008 1.3检测方法 1.3.1试件及其安装 （1）试件应按所提供图样生产的合格产品或研制的试件，不得附有任何多余的零配件或采用特殊的组装工艺或改善措施。测量试件的外形尺寸、分清被测试件的户内、户外面，选用适当的系列竖隔板搭配使用。 （2）将加力梁移至静压箱左端。 （3）将被测试件安放于静主箱前方，使其边框与静压箱右侧的固定隔板、底板升降珩隔板及选好的竖隔板共同组成静压箱室。 （4）将使用的加力梁移至试件边框处，利用加力梁上的夹具将被
测试件均匀夹紧。 （5）观察试件的支梁结构形式，参照国家标准，确定主要受力杆件及挠度测试点位置。将位移传感器夹具固定于测试挠度处的加力梁上，并将位移传感器的出点对准试验点，调整好距离后，固定与位移夹具上。在采集数据过程中，不允许有任何外力使其产生位移变形。（6）试件要求垂直，下框要求水平，下部安装框不应高于试件室外侧排水孔，不应因安装而出现变形。试件安装完成后，符合试件安装情况，可开启部分功能正常，表面不可沾有有无等不洁物。试件安装完毕后，将试件可开启部分开关5次，最后关紧。 1.3.2蓄水池及水管路准备 （1）蓄水池内贮藏至少4/5的水量，并要求水质清洁无杂物。（2）蓄水池注水后，水路无渗漏。 （3）水调节阀应处于关闭状态。 （4）喷淋控制柜面板上的喷淋控制阀应处于关闭状态。 1.4将控制柜上的电气按键置于关闭状态。 1.5检查管路系统连接处应牢固、可靠，无渗漏现象。 1. 6开机 按电源按钮，接通电源。此时，电源指示灯亮。
