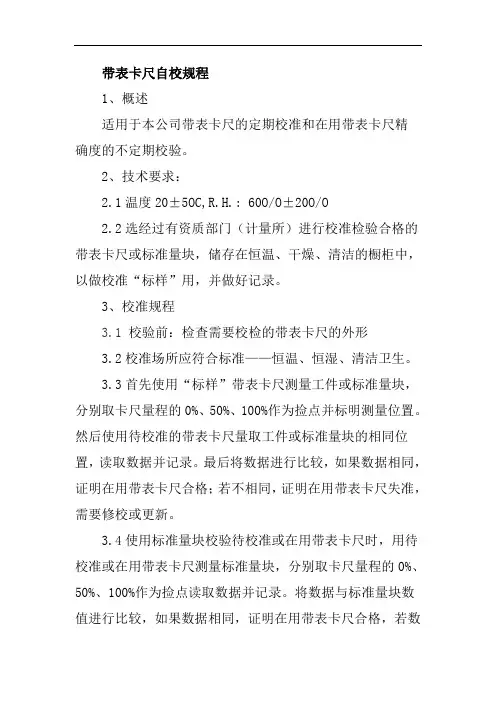

带表卡尺的修理技巧
1 带表卡尺的结构及工作原理
带表卡尺的结构与普通卡尺不同的是在主尺尺身正面开一通槽，槽的上方安有一根齿条。尺框上方装有一分度值为0．01mm或0．02mm的指示表。尺框尾部装一滚轮，通过滚轮在主尺基面棱角上滚动，带动尺框前后移动。带表卡尺的工作原理是采用齿轮齿条传动原游丝扭簧
为防止冲击、震动使齿轮齿条等零件损坏在片齿轮下方安装一个加载扭簧。在下方安装一个游丝扭簧也有在中心齿轮上安装游丝扭簧的结其目的都是让齿轮、齿条保持单方向啮合，消除传动中的间隙。

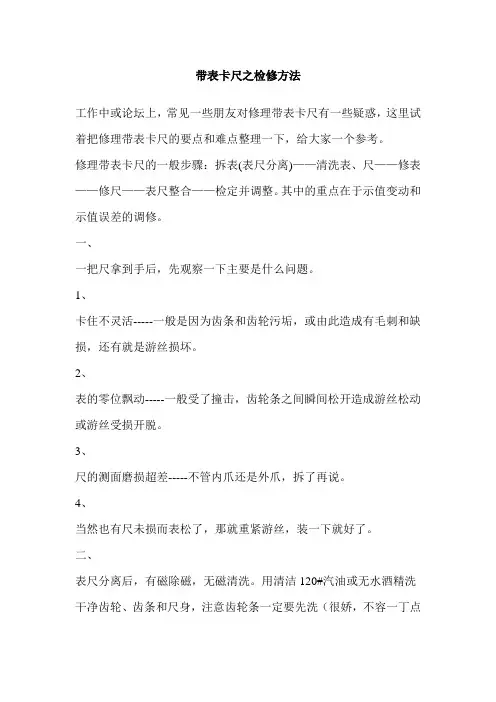

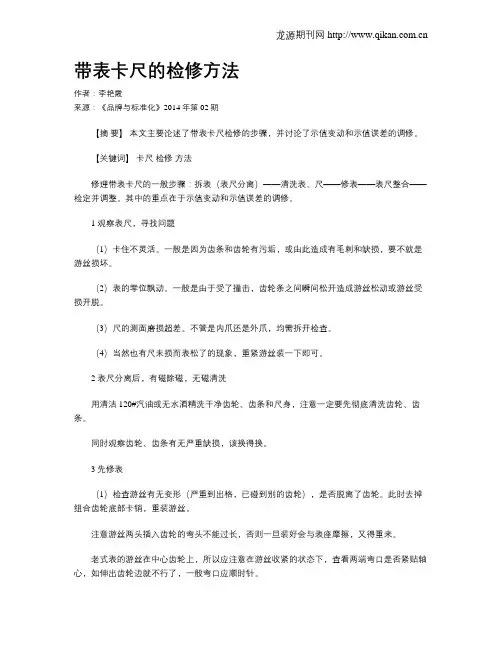

2 带表卡尺的主要修理项目
将两测量面的相对位移，转换为指针回转运动的一种测量工具。由于生产厂家不同，指示表的结构也各不相同，
2．1 外观修整与损坏部分修理
主要包括：除锈、去污，清除磕碰拉毛等影响外观的缺陷。
修理时，首先撬开表蒙胀圈，拔掉指针，取掉表盘，松开固定表体的三个螺钉，取下表体。然后再拆卸其它零件，用汽油清洗干净，尤其要将齿轮与齿条牙槽中的油污洗净。表蒙一般都有划伤拉毛，可用抛光膏研磨抛光。主尺的磨损、弯曲变形的修理和活动部分的相互作用的修理与普通卡尺基本相同
2．2 内外量爪及测深尺的修理
内量爪、外量爪与普通卡尺修理基本相同。只是由于带表卡尺的材料均为不锈钢，其硬度比普通卡尺工具钢的低，因此最常见的就是内外量爪尖部的磨损。可用敲击法修理，敲击效果都是很明显的。但还是要用力得当，尤其内量爪一定要小心以防敲断或裂纹。对于硬质合金测量面的带表卡尺，它的测量面除了尖部有很少的磨损外，测量面的间隙主要是由于主尺与尺框和弹簧片的磨损使尺框松动，以及变形等因素引起。这时一定要调好弹簧片接触点的位置、形状和松紧，使间隙量最小。这时先不要急着研磨，找准位置敲击，让量爪往回退一些，直至合适时再研磨。当然此法对不是合金面的尺子照样适用。
带表卡尺的测深杆与普通卡尺不同的是，大多数与尺框固定死的，也有用螺钉固定的，修理时只需把零位对好，将端面磨平即可。
2．3 主尺基面两棱边磨损的修理
主尺基面的棱边是滚轮的轨道，因滚轮长期在轨道上摩擦，造成棱角的磨损，尤其是常年只测量某一两个尺寸的尺子，磨损最严重的部位
就是在主尺滚轮中心距测量面的距离加上被测尺寸处，两棱边出现明显的凹坑，滚轮在通过凹坑时出现阻滞、卡死，前面松，后面紧的现象。修理方法是：将主尺放在铁砧上，用榔头敲击磨损处的棱角，使磨损处金属变形后恢复原来的厚度。然后移动尺框，感觉相互作用是否很好。有时可能会敲多，棱角处鼓起来超过主尺的厚度，尺框移动不畅，这时千万不要用油石打磨，而是用榔头再轻轻的把高起的部分敲回去，直至尺框前后移动平稳自如，滚轮移动灵活即可。
滚轮磨损处也有些尺子在起始点磨损特别严重，经多次修理后滚轮仍有卡滞现象，这时干脆就把滚轮取掉，将滚轮支架与尺框锯齐，修去毛刺，就象普通卡尺那样使用也是可以的(有些厂就生产无滚轮的带表卡尺)。

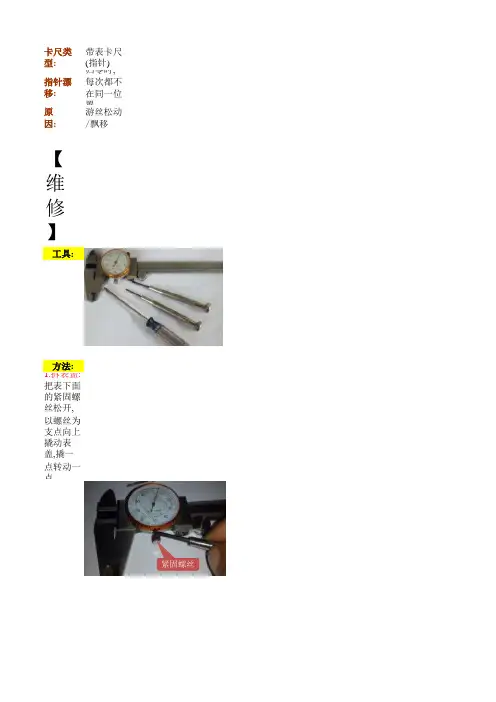

2．4 指示表的指针漂移不稳定的修理
指针漂移不定是带表卡尺最常见的问题，其指针漂移的范围少则两三格，多则十几格，致使卡尺无法使用。
1)产生的原因
主要是表体与尺框松动，尺框与主尺配合过松，尺框弹簧片弹性不足等，都能引起如图1所示游丝扭簧的预紧力失效，使齿轮与齿轮、齿轮与齿条之间的间隙变化造成指针不稳。2)安装调试的方法
先把机芯连同尺身、尺框清洗干净，按普通卡尺的方法调修好相互作用，研好测量面，就可以安装机芯了。
安装的技巧就是先给游丝扭簧施加一个预紧力，有两种方法。先将指针安到中心轴上，把机芯放进主尺的齿条槽内，用左手捏住表体，
顺时针方向旋转，让轴齿轮与齿条啮合(这时轴齿轮z 与齿条脱开)同时将在左上方的紧固螺钉稍微上紧。然后将指针逆时针方向旋转1／2～1圈，此时游丝扭簧已经预紧，指针不能松开，捏住表体的左手再将机芯逆时针旋转，使轴齿轮与齿条缓慢啮合后，这时可以放开指针，预紧游丝就算完成了。
接下来是调整轴齿轮与齿条的啮合间隙。首先前后移动尺框，手感是否灵活平稳，若有卡滞现象或齿轮与齿条啮合时产生咔咔声，这都是由于啮合太紧，此时用螺丝刀把，将机芯轻轻往下敲，然后再用
右手移动尺框，感觉是否平稳，若运行良好指针无漂移现象，说明齿轮与齿条的间隙调好了，游丝也起到预紧作用，再将三个螺钉拧紧即可。
第二种方法：以游丝扭簧在中心轮为例。先用大头针折成一个“门”型卡子，将其放人月牙槽与下螺钉孔内，月牙槽的这头要插入片齿轮
Z2的小孔中，钩住齿轮不让其旋转，然后将指针装于中心轴上并逆时针旋转，这时片齿轮Z’因卡子钩住不能动，而中心轴逆时针旋转就起到了预紧游丝的作用，同时用手挡住指针不能让其返回，再将机
芯放人齿条槽中，让轴齿轮Z、Z5同时和齿条啮合，先上好一个螺钉(不要太紧)后，手就可以松开指针了，然后调好齿轮与齿条的间隙，运行平稳手感良好，再上紧三个螺钉就可以了。上面两种方法都很方便，第一种适用于各种结构，第二种主要针对齿条槽比较窄的尺子，经测量有的齿条槽仅有3．2mm宽，而轴齿轮的直径及压板的作用宽度为3mm，因此按第一种方法将机芯放人齿槽后，顺时针方向旋转受限，不能使轴齿轮与齿条脱开，无法预紧游丝，所以必须用第二种方法。
3)预紧力方向的判断
带表卡尺的生产厂家很多，其指示表的结构各不相同，有的厂家在机芯底板月牙槽旁边刻制出一个顺时针的箭头，表示预紧游丝时片齿轮Z4的旋转方向为顺时针。但有的厂家在表体上没有任何标记，不好判断预紧游丝的方向，此时可将中心轮拆下来，观察游丝扭簧的预紧方向，判断准确后再行预紧，千万不要将方向搞错，否则造成反向预松，就会将游丝损坏。特别提示：不管那个厂家的指示表。预紧游丝时指针始终向逆时针方向旋转。但也有极个别的老式指示表预紧游丝的方向与上述提示相反，因此一定要准确判断预紧方向。

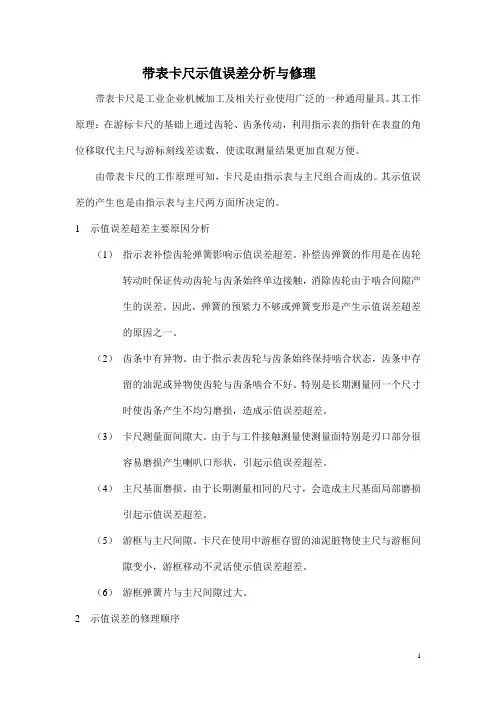

2．5 齿轮齿条的磨损与示值误差
带表卡尺的齿轮与齿条，磨损情况是不一样的，齿轮是在分度圆上均匀磨损，而齿条则是在靠近零位的前面，和常用尺寸段的局部磨损。
从理论上讲齿轮与齿条磨损后产生的示值误差为负值。从手感和使用上来讲，磨损严重的尺子，在零件附近调好齿轮与齿条的间隙，拉到后面手感较紧或能听到齿轮与齿条啮合的咔哧声(排除了相互作用不好的前提下)。对于这种情况齿条如果是用螺钉固定的，可把齿条拆下来在磨损部位背后与尺身结合面之间加垫铜箔，或在齿条背面相关部位用尖冲子轻轻冲些小点，也可将未磨损齿条的背面修薄点通过调整压紧螺钉，调节齿条啮合线与主尺基面的平行度，解决前松后紧的问题。对于齿条与尺身为粘接式的结构，则无法拆下，可通过尺身宽
度略作调节，一般尺身允许平行度0．02mm，可将尺身修的后面小一点，且只能修非基面。前后相差多少合适要根据具体尺子确定，但不能太大。根据我们的统计与经验推荐0．06mm 以内即可。
前面提到从理论上讲，齿轮与齿条磨损后产生的误差为负，齿条、齿轮的磨损传递到指针上的误差往往受卡尺相互作用、各部位磨损、变形等综合因素的影响，不象百分表齿轮、齿条磨损后对示值误差反映那么灵敏。
从我们对车间使用的带表卡尺现场校对的情况来看，被校对的卡尺常用尺寸均为4、8、15mm。每天使用多的上百次(检验员)，少则几十次(操作工人)。主尺都出现了前面提到棱角磨损凹坑的现象．但对示值误差影响并不是很大。
带表卡尺维修交流问题描述：
三丰带表卡尺指针脱出，示值不准确。
拆开后把齿轮清洗了一遍，将齿轮预紧安装好后，归零正常。
一开始是1.25处示值偏差0.03mm.后来我又拆开装了一次，却发现1.25mm处正常了，却在10mm处有偏差0.03mm.
有没有修过的朋友，出现这个问题是不是齿轮磨损了？还是没装好或者齿轮装反了。
带表卡尺损坏故障
1、指针脱落/乱跳无法归零
2、内/外量爪有磨损、断裂
3、拉动测量严重卡位、紧固
4、卡尺测量深度条损坏
5、表盘脱落、损坏、无法旋转
6、平衡铜条、尾部档处缺损
7、测量结果精度严重超差
数显卡尺的维修
数显卡尺个人认为比较脆弱，使用起来要比普通游标卡尺更小心。一般情况下故障率较低。出现问题多半由使用环境不当或电池电压过低所致，偶然也会出现以下故障：“死机”——由于偶然受外界强干扰出现显示值锁定不动。处理方法：取出电池，过30秒后再重新装入（有时需重复一次或二次）可恢复正常。PS：有些原装的尺需要使用该国的电池。显示闪烁——电池电压过低，应更换新电池（防止电池短路）。数字混乱——主要原因有以下三种：保护膜表面受潮或沾切削液（或其它导电微粒）。处理方法：用干燥清洁的布少许沾湿无水乙醇或航空汽油，擦净尺身和保护膜表面。有时需用少许纯净水蘸湿的干净软布擦净尺身表面，然后再用干净的软布擦干或待其自然晾干；保护膜下面的覆铜板栅条表面因腐蚀氧化变黑影响信号传递。处理方法：用含细砂橡皮头（有黑白两头的，用黑头）擦亮栅条铜皮表面（PS不要用力过大，以免擦破铜皮表面而报废），然后再涂极薄层502胶粘贴保护膜；电子组件损坏——处理方法：更换组件，无能为力。量面磨损：外量面磨损修复方法与普通游标卡尺基本相同，但要注意防止压伤和沾污保护膜表面，冲击数显组件。研磨用刚玉砂（氧
化铝）研磨膏，粒度：粗研W14，精研W7即可。研磨硬质合金量面用金刚石（钻石）研磨膏，粒度同上。内量面磨损修复中遇到的问题是内爪根部硬而脆，容易断裂，造成修理困难。可局部加热内量爪根部（离开量面，加热温度不超过200℃，防止量面退火），然后再调爪。修研内量面用烧结刚玉（红宝石）油石，注意检查油石工作面的平面度。如果内、外量面“磨损”（口缝）均较大，一般是尺框槽基面严重磨损所至，应该重点修尺框前端槽基面（锉、研磨）尺身侧面磨损：尺身下侧面是基面，它的直线度对整尺精度有重要影响。应用研磨平板精细研磨,使其直线度达到0.01mm以内（用平尺或刀口直尺检查）。尺身上侧面与基面平行度（用千分尺检查）应控制在0.01mm以内。
清结、调整：保持量具清洁，定期由专业人员进行调整校正，是保持精度、延长使用寿命的必要措施。
数显卡尺常见故障有：
1、出现的精度不准或贴面不平;
2、外量爪严重磨损;
3、较大间隙;
4、推手损坏;
5、显示数字不全或缺画;
6、滑动不顺;
7、尺身磨损;
8、深度尺磨损;
9、部件遗失等---。
数显卡尺故障排除方法:
通常此种现象产品都会报废处理，重新申购，是资源及财力上是很大的浪费，其实这些现象都可以通过专业的手段进行修复，可正常使用。希望通过我们的服务让贵公司壮大中，提供以示便利。我们将热忱地为您企业的产品品质提供优良的测试和检测保障的同时给您提供最优质的售后服务。
数显卡尺损坏故障现象
1、无法开、关机或无法显示
2、按键失效、损坏或接触异常
3、内、外量爪有磨损、断裂
4、拉动测量严重卡位、紧固
5、卡尺测量深度条损坏
6、平衡铜条、尾部档处缺损
7、测量结果精度严重超差
数字显示异常断码、内外量爪磨损、精度不准、缺少金属平行条、尺身刻度条脱落、尾部挡片缺少.
一、数显游标卡尺乱码显示且闪烁？
1、闪烁应该是电池没电了；
2、数乱是因为目前市场上90％的数显卡尺采用的是容栅原理，怕油、切削液、手汗等，您拿汽油棉或无水酒精擦一下保护膜表面，再在保护膜表面滴一小滴汽油或无水酒精，来回拉动下卡尺，以便清洁显示组件线路板背面的异物；
3、芯片损坏了，需要更换。
二、有些数字显示不完整，怎么维修？
以前显示是否正常？如果以前正常，那么请取下电池，等待内部电路放电，大概2-5分钟后重新装上，如没有恢复，可反复试验几次，看是否恢复正常。如果以前显示不正常，那么有如下几种原因：1、连接液晶（显示数字的）与线路板的导电条错位，重新装配电子组件；
2、液晶片损坏；
3、芯片损坏。
关于喜怒哀乐的地道英语表达
2010年07月20日09:27沪江英语我要评论(0) 字号：T|T
心情不同时，呈现在脸上的表情也不同；微笑、流泪、抿嘴……各种表情就是你内心世界的外在写照。当你看到他人的表情时，你能用英语(论坛)形象准确地描述出来吗？
1. She throwed her head back in a hearty laugh after she heard the joke.
听了那个笑话，她笑得前仰后合。
2. She'll smile from ear to ear if we give her a bike for her birthday.
如果她生日得到我们送的自行车，一定会笑得合不拢嘴。
3. Come on, a big smile for me!
开心地笑一个吧！
4. Did you see the way her eyes sparkled? She's so happy.
你们看到她闪闪发亮的眼神了吗？她很开心。
5. See how she pouts, someone must be not very happy.
瞧瞧她那努嘴的样子，有人正生气呢。
6. Come on, wipe that frown from your face, nothing's that bad.
我说，你就不要那么一副难过表情了，没什么大不了的。
7. She's all teary-eyed.
她眼里噙满泪水。
8. He had his eyes downcast and was crestfallen.
他低着头，一副特别失落的样子。
9. I was frightened by the mean look in his eyes.
他眼神里充满愤怒，让我感到害怕。
10. Her lips were pursed, and she was ready to let him have it.
工作指示书（WI） 數顯卡尺操作指引 文件编号： 版本：A 页数：1/2 作成日期：2010-9-15 1．目的： 为使检测人员对数显卡尺(以下简称卡尺)测量操作方法标准化。 2．适用范围： 全体部品的尺寸误差值在±1mm以下的适用寸法测量时适用。 3．卡尺结构说明： 1.外尺寸测量平面 2.段差测量面 3.内尺寸测量面 4.紧固镙丝 5.显示器 6.刻度尺 7.深度测量杆8.主尺9.电池盖10.ZERO/ABS归零按键11.电源开关12.单位转换开关 13.原点设定开关14.微动装置. 4．使用步骤及操作方法： 4．1使用前，要针对卡尺进行点检确认，并将点检结果记录在《卡尺日常点检/保养表》中。 4．2将测量平面闭合，如果显示器未归零时，则按原点归零按键使其归零。 4．3 测量外尺寸：将两外尺寸测量爪，施以正常压力垂直作用在待测物品表面，并保持量具的量测轴线同待测部品轴线保持平行。然后读取显示器数值，如下圖。 版本修改日发行日更改理由作成确认核准作成部门：QA部 A 2010.09.15 2010.09.15 新规作成作成確認承認 XXX（深圳）有限公司
工作指示书（WI） 數顯卡尺操作指引 文件编号： 版本：A 页数：2/2 作成日期：2010-9-15 正确的测量方法错误的测量方法 4．4测量内尺寸：将两内尺寸测量爪，施以正常压力垂直作用在待测物品内表面，并保持量具 的量测轴线同待测物品的轴线保持平行。然后读取显示器数值。 5．注意事项：5．1使用前必须进行点检，并確認校正标签是否有超期。 5．2使用完后,要关闭电源，并以无尘纸对卡尺尺身及测量爪进行擦拭，清洁完后另取一张无尘纸沾防锈油对量测爪及进行涂抹，并將无尘纸夾入量测爪，锁住紧固螺丝，放入盒中保存，如下圖。 5．3测量平面（内/外）在接触要测定物品时，应尽量靠近主尺以增加接触面积减少误差。 5．4测量物品时，施加力量要正常，避免使用过大力量。原则上，以完全接触即可。 5．5禁止使用卡尺测量爪进行开箱等动作。 6．添付： 《数显卡尺日常点检保养表》 XXX（深圳）有限公司

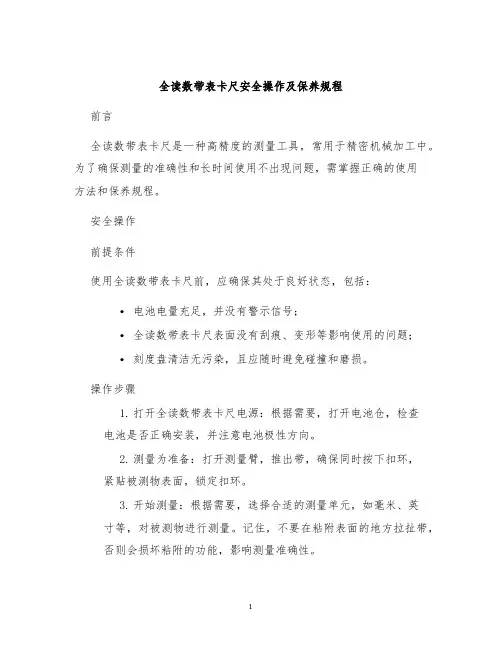

电子数显卡尺操作规程 （ISO9001-2015） 1.0目的： 确保仪器的正确使用、避免仪器和产品因使用不当而造成的损坏，提高产品测试数据的有效性、真实性、准确性。 2.0范围： 2.1该操作规范适用于公司电子数显卡尺的使用。 2.2该仪器适用于公司产品使用各零部件的内径、外径、长度、宽度、深度、厚度等的测试。 3.0职责与权限： 3.1使用部门：使用人员负责日常仪器的点检；使用人员严格按此规范正确操作。 3.2质量中心：负责仪器的校验计划安排和实施校验. 4.0电子数显卡尺 电子数显卡尺是利用容栅测量系统原理对两测量爪相对移动分隔的距离进行测量并通过LCD显示出测量值的一种长度测量工具。 4.1基本结构简图：见附件。 4.2性能特点及按键说明: a) 具有测量内径、外径、深度、台阶四种测量功能（见上图），能进行直接测量和比较测量； b) 测量范围在100mm以上的电子数显卡尺带有微动滚轮，可滚轮微调，便于单手操作；
c) 根据使用性能和规格分三按键、四按键和六按键电子数显卡尺； d) 带有电源开关，任意位置清零，任意位置进行公英制转换，带有数据输出端口。 主要技术指标和按键功能说明： e) 卡尺移动分辨率为：0.01mm/0.0005in，显示值变动性（精度）：0.01mm；最在移动速度：1.5m/s,电源：一粒SR44W（1.5-1.6V）扣式氧化银电池；工作条件：温度-40至+40摄氏度，相对湿度≤80%； f) ON/OFF：电源开关； g) ZERO：归零； h) inch/mm:英制与公制转换，每按一次两者之间转换。（见下图） 4.3使用说明: a) 使用前,松开表上方紧固螺丝，并将尺表平稳移开，用布将各测量面和导向面擦拭干净； b) 使用前,要检查各按键是否灵活、有效、在任意位置数显是否稳定、清晰； c) 测量前卡尺两外测量面必须要保持相接触，按一下ON/OFF键（即打开电源开关），随后按ZERO键，将LCD显示数字归零，同时根据测量单位要求转换inch/mm键。 4.4读数方法： a) 使用电子数显卡尺读数相当间单，但要切记的是：a).卡尺起始位，LCD显示必须为“0.00”；b).要明确使用何种单位来测量读数，是用公制还是用英制？（例如：用公制来测量，LCD屏幕上用显示“mm”字样，如屏幕显示的是英制“in”字样，则可以在测量前或测量后按一下“inch/mm”键来转换）千万不
我们是将表针装上，在空转的情况下将表针转半圈多在与齿条配合 代表卡尺就是在预紧方面叫人烦.你要是不预紧,表针就不稳定就无法使用,所以我是这样预紧的,拿个尖一点的表起子插入一个齿轮的空里让这个齿轮不要动,然后在用一个尖表起子旋转另一个齿轮,就能预紧了.不防试试.我每次这样预紧还行.装上表针可以回零,表针也很稳定 这种表卡尺在修理的过程中经常会出现这样的问题，我在修理的过程中通常是将齿轮和齿条错开一点距离，让齿轮可以自由的转动，同时用一个U字型的曲别针将其中一个齿轮固定，再用最小的表起子转动另外一个齿轮，将预紧力上到预想力量的时候，将齿轮和齿条推到一起，松开曲别针，装上螺钉试验一下，如果预紧力不适当再根据所需力量，增大或减小，这样一般都能调整好。 小齿轮里的游丝坏了 不知道游丝怎么取出，齿轮底部有个弹簧片卡住， 用镊子,把镊子的一端顶住卡簧的卡口处往后力就行了 其实带表卡尺表头安装时最为关键的是一个游丝预紧的问题．怎么预紧，操作起来还是有一定难度的．大家知道，要想预紧，必须是有一个齿轮不动（一般为非游丝轮），而另一个齿轮要转动一圈左右（一般为游丝轮），预紧好后，在两齿轮相对位置不变的情况下同时与齿条对接，然后还要调整两齿轮与齿条的配合间隙到合适位置，以使齿轮与齿条在整个卡尺量程中相对运动平稳，噪声少．这样一把表卡才能装好． 我讲一下我常用的两种方法： 方法一将表头与尺框联接的呈倒三角分布的三颗螺丝拆下，但同时保证表头下平面与尺框上平面不分离，然后将一个齿轮与齿条推合（一般为非游丝轮，即左边的那个齿轮），顺时针旋转表头，使另一个齿轮（一般为游丝轮，即右边的那个齿轮）与齿条分离，再用镊子顶尖挑齿轮上（即前面讲的那只与齿条分离的齿轮，即游丝轮）的孔，按预紧方向（大多数牌子的带表卡尺是顺时针方向预紧的）拔动齿轮一圈左右，保持住预紧后两轮位置不发生位移，最后将两齿轮一齐与齿条充分接触后再拿掉镊子．到此只是初步的预紧．接下来的动作是：将三颗螺钉装上，并轻度预紧，再慢慢在整个卡尺量程中推动尺框，使齿轮与齿条的啮合自然调整到最佳位置（以听不到明显的噪声为准），好了以后，再拧紧三颗螺钉，然后是将表盘表针压盖等部件． 第二种方法是：表头与尺框分离状况下的预紧，找一根别针，做成一个匚型，用其中一条的针尖挑住非游丝轮，然后镊子拔动游丝轮到合适位置后，用自制的匚型别针的另一个针尖锁住游丝轮，抽掉镊子，拿稳匚别针，保持预紧好的两齿轮不发生位移，再将两齿轮同时与齿条啮合后，抽掉匚别针．以后的步骤同上条． 用以上两种方法，基本可以解决各型卡尺表头齿轮游丝预紧的问题．新手们多加练习后一般均可以很好的掌握． 一般牌子的尺子好像有圆弧曹的一侧的是非游丝轮吧？ 我拆过游丝轮，里面的钢丝弹簧力度比较小，另一个非游丝轮的是弹簧片，力度比游丝轮大 发表于2008-11-30 10:24:17 | 只看该作者 就一根针就够了 预紧很简单，一根针就可以了 不管什么牌的卡尺都可以用。 具体方法是：将游丝轮先预紧然后用针插进齿轮的孔里，不让它松开 然后在装上去，最后才抽掉针。

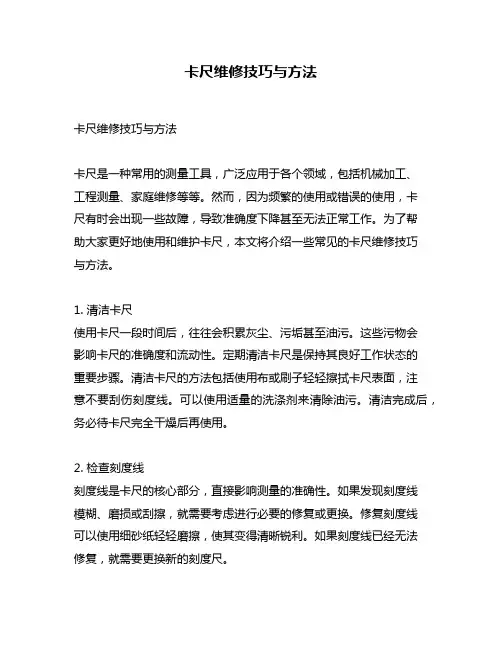

卡尺的修理经验 游标卡尺的修理 修理顺序的合理排列对保证量具的JIb~,N修复十分重要，当游标卡尺进行大修时，若修理工序排列不当，这种影响将非常明显地反映出来。如一般最易犯的错误是发现示值不对，量爪测量面有间隙，就首先忙于修理它，而不注意先修主尺基面的平直性等项目，这就必然造成返工现象。游标卡尺基本上可以按下列顺序进行修理：外观修整、修理主尺(包括主尺弯曲，主尺基面的平直性，基面与另一边的平行性)、活动部分相互作用的修理、修理游框、游标尺与主尺间的间隙、修理量爪测量面的平面性和平行性、调整示值对零位、修理示值，最后修理内量爪、修理测深尺(指测量范围125mm带测深的卡尺)。此外，在修理一把卡尺之前，还要认真进行检定，了解卡尺的主要缺陷及其损坏情况，以便修理时，做到心中有数。 一、外观修整 需要修理的卡尺都应先在汽油里清洗干净。一般先用油石去掉毛刺、压伤或大的划痕。然后根据损坏的情况，先用0号砂布打磨，一般只要做到不影响测量即可。对锈蚀较为严重的卡尺，可用砂布浸上煤油来打磨，因煤油能除锈。刻线上如有划痕，除非影响刻线的清晰，可以不必除去。一般带有刻度的面，都应尽量避免打磨，以免刻度被磨损掉。确定需要打磨时要特别注意，切不可使游标尺的刻度线产生倒棱现象，这样，使用时将会产生较大的误差。为此，要把游标尺从游框上拆卸下来打磨，方法是将0号砂布裁成比游标尺宽度还小的窄条，放在很平的木板上，然后用手压着游标尺，在砂布上往复均匀地进行打磨。为了增强美观，打磨后的卡尺表面，纹路方向要和主尺方向一致，而且力求均匀细致。 二、修理主尺 主尺弯曲及厚度不均，就要影响游标在主尺上灵活地滑动。主尺基面的平直性和主尺基面与另一边的平行性，除了影响游框的滑动灵活外，还影响示值。 1．主尺弯曲调直的方法：对未经淬火的主尺，放在木板和平铁上，用硬木榔头或表面光滑的紫铜榔头敲平。对经淬火而硬度很高的主尺，要先在电炉上加热，然后将主尺凸面朝上放在两块小木块上，再放一块小木块在尺上，并在木块上加一定的重量，就能将主尺调直，也可以用虎钳，将主尺两边各垫一块小木条，放在钳口里夹紧，等主尺冷却后，并保持一段时间，就可调直。 2．主尺基面的平直性及基面与另一面的平行性修理：主尺基面是指游标与主尺直接接触的那一面：由于使用，常常造成局部磨损。主尺基面可用刀口尺检查，应能达到极小透光，才满足要求。对大尺寸的卡尺需在平板上用着色法检查。经验证明，以专修凸出的部分来达到基面的平直性是不恰当的做法，而以多修靠近量爪测量面的根部达到基面的平直性，才是

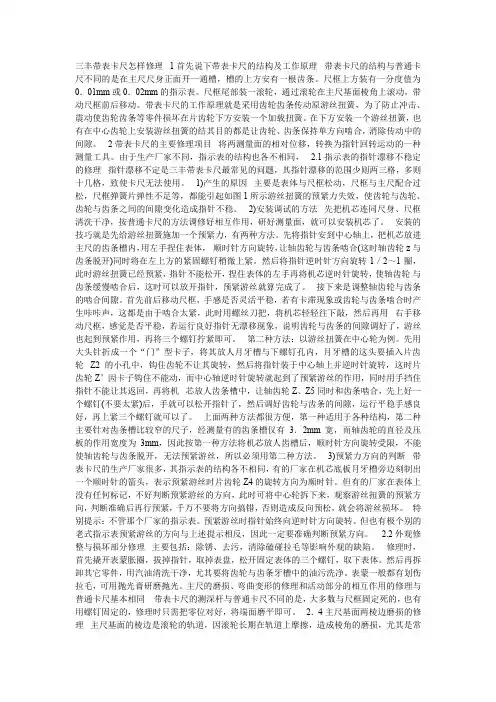

三丰带表卡尺怎样修理 1 首先说下带表卡尺的结构及工作原理带表卡尺的结构与普通卡尺不同的是在主尺尺身正面开一通槽，槽的上方安有一根齿条。尺框上方装有一分度值为0．01mm或0．02mm的指示表。尺框尾部装一滚轮，通过滚轮在主尺基面棱角上滚动，带动尺框前后移动。带表卡尺的工作原理就是采用齿轮齿条传动原游丝扭簧，为了防止冲击、震动使齿轮齿条等零件损坏在片齿轮下方安装一个加载扭簧。在下方安装一个游丝扭簧，也有在中心齿轮上安装游丝扭簧的结其目的都是让齿轮、齿条保持单方向啮合，消除传动中的间隙。 2 带表卡尺的主要修理项目将两测量面的相对位移，转换为指针回转运动的一种测量工具。由于生产厂家不同，指示表的结构也各不相同， 2.1 指示表的指针漂移不稳定的修理指针漂移不定是三丰带表卡尺最常见的问题，其指针漂移的范围少则两三格，多则十几格，致使卡尺无法使用。 1)产生的原因主要是表体与尺框松动，尺框与主尺配合过松，尺框弹簧片弹性不足等，都能引起如图1所示游丝扭簧的预紧力失效，使齿轮与齿轮、齿轮与齿条之间的间隙变化造成指针不稳。 2)安装调试的方法先把机芯连同尺身、尺框清洗干净，按普通卡尺的方法调修好相互作用，研好测量面，就可以安装机芯了。安装的技巧就是先给游丝扭簧施加一个预紧力，有两种方法。先将指针安到中心轴上，把机芯放进主尺的齿条槽内，用左手捏住表体，顺时针方向旋转，让轴齿轮与齿条啮合(这时轴齿轮z 与齿条脱开)同时将在左上方的紧固螺钉稍微上紧。然后将指针逆时针方向旋转1／2～1圈，此时游丝扭簧已经预紧，指针不能松开，捏住表体的左手再将机芯逆时针旋转，使轴齿轮与齿条缓慢啮合后，这时可以放开指针，预紧游丝就算完成了。接下来是调整轴齿轮与齿条的啮合间隙。首先前后移动尺框，手感是否灵活平稳，若有卡滞现象或齿轮与齿条啮合时产生咔咔声，这都是由于啮合太紧，此时用螺丝刀把，将机芯轻轻往下敲，然后再用右手移动尺框，感觉是否平稳，若运行良好指针无漂移现象，说明齿轮与齿条的间隙调好了，游丝也起到预紧作用，再将三个螺钉拧紧即可。第二种方法：以游丝扭簧在中心轮为例。先用大头针折成一个“门”型卡子，将其放人月牙槽与下螺钉孔内，月牙槽的这头要插入片齿轮 Z2的小孔中，钩住齿轮不让其旋转，然后将指针装于中心轴上并逆时针旋转，这时片齿轮Z’因卡子钩住不能动，而中心轴逆时针旋转就起到了预紧游丝的作用，同时用手挡住指针不能让其返回，再将机芯放人齿条槽中，让轴齿轮Z、Z5同时和齿条啮合，先上好一个螺钉(不要太紧)后，手就可以松开指针了，然后调好齿轮与齿条的间隙，运行平稳手感良好，再上紧三个螺钉就可以了。上面两种方法都很方便，第一种适用于各种结构，第二种主要针对齿条槽比较窄的尺子，经测量有的齿条槽仅有3．2mm宽，而轴齿轮的直径及压板的作用宽度为3mm，因此按第一种方法将机芯放人齿槽后，顺时针方向旋转受限，不能使轴齿轮与齿条脱开，无法预紧游丝，所以必须用第二种方法。 3)预紧力方向的判断带表卡尺的生产厂家很多，其指示表的结构各不相同，有的厂家在机芯底板月牙槽旁边刻制出一个顺时针的箭头，表示预紧游丝时片齿轮Z4的旋转方向为顺时针。但有的厂家在表体上没有任何标记，不好判断预紧游丝的方向，此时可将中心轮拆下来，观察游丝扭簧的预紧方向，判断准确后再行预紧，千万不要将方向搞错，否则造成反向预松，就会将游丝损坏。特别提示：不管那个厂家的指示表。预紧游丝时指针始终向逆时针方向旋转。但也有极个别的老式指示表预紧游丝的方向与上述提示相反，因此一定要准确判断预紧方向。 2.2 外观修整与损坏部分修理主要包括：除锈、去污，清除磕碰拉毛等影响外观的缺陷。修理时，首先撬开表蒙胀圈，拔掉指针，取掉表盘，松开固定表体的三个螺钉，取下表体。然后再拆卸其它零件，用汽油清洗干净，尤其要将齿轮与齿条牙槽中的油污洗净。表蒙一般都有划伤拉毛，可用抛光膏研磨抛光。主尺的磨损、弯曲变形的修理和活动部分的相互作用的修理与普通卡尺基本相同带表卡尺的测深杆与普通卡尺不同的是，大多数与尺框固定死的，也有用螺钉固定的，修理时只需把零位对好，将端面磨平即可。 2．4 主尺基面两棱边磨损的修理主尺基面的棱边是滚轮的轨道，因滚轮长期在轨道上摩擦，造成棱角的磨损，尤其是常
