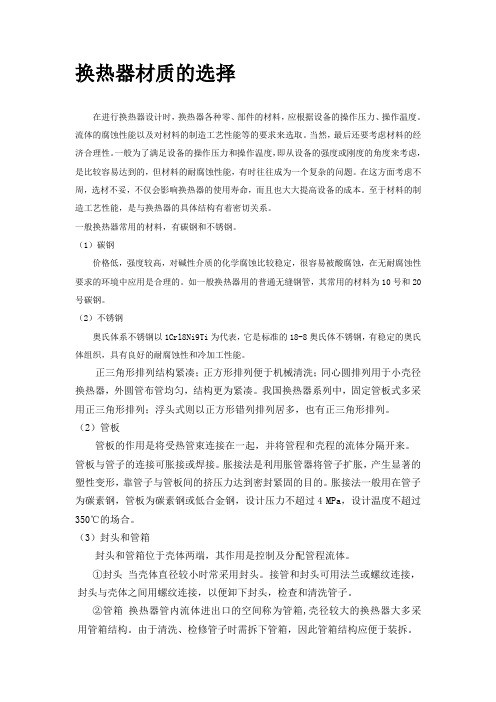

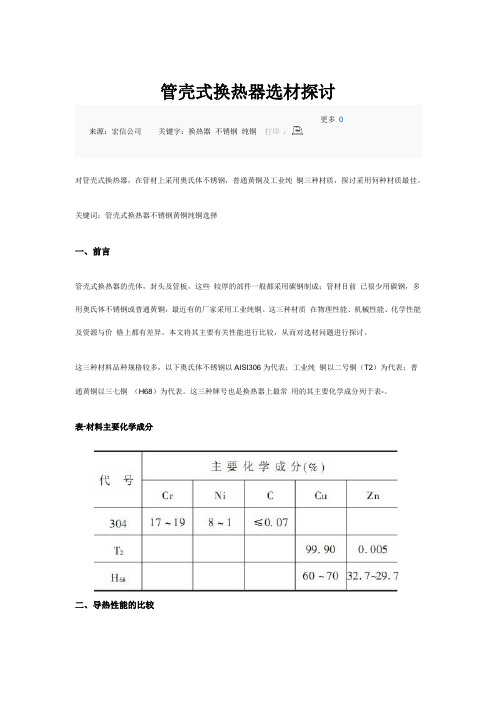

不锈钢换热器与黄铜换热器的区别不锈钢换热器与黄铜换热器的区别
不锈钢换热器与黄铜换热器最大的区别不在于传热性能、抗腐蚀性能的好坏，而是铜管比不锈钢管更不容易结垢，这也中国人没有意识到的。举个简单的例子，国外的商用锅炉是不用水处理设备的，但寿命却长达15年。原因在于，虽然水也能在铜管壁上生成水垢，但其生成的只是絮状的水垢，在这种情况下，只要加大水的流速，水垢便不能沉淀下来。
其次，才是传热性能。铜的热传导率要比不锈钢的高，所以同样形状的铜管的传热系数要比不锈钢管的高。所以在蒸发器冷凝器上用的换热管基本上都是用铜做的。
第三，不锈钢的强度要比铜高一些，所以现在我们所看到板式换热器的板片都是不锈钢的，但最初的板片也是铜的。
不锈钢材料知识 由于钢中的铬含量较高，铬又是一种很容易钝化的金属，当铬含量达到13％以上时，就能使Fe-Cr合金在大气中自然钝化。从化学成分上来说，通常把铬含量在13％以上的钢称为不锈钢。 不锈钢的种类很多。按化学成分可分为铬钢、络镍钢、铬锰钢、铬锰镍钢等；按显微组织可分为奥氏体钢、铁素体钢、奥氏体-铁素体复相钢、马氏体钢、铁素体-马氏体复相钢等；还可以按照用途分为耐海水腐蚀、耐应力腐蚀、耐浓硝酸、耐硫酸、耐尿素腐蚀不锈钢等。 不锈钢不是绝对不锈和耐蚀的，它的耐腐蚀性也是相对的，某种不锈钢只是在某些介质条件下才耐腐蚀，而在另外的介质中未必耐腐蚀。例如：常用的18-8型奥氏体不锈钢在稀硝酸中具有良好的耐腐蚀性能，但在稀硫酸和盐酸中则不耐腐蚀。所以不能随便使用不锈钢。 为了改善不锈钢的耐腐蚀性能，扩大其使用范围，通常采用加某些合金元素的方法，有针对性地改善它在某些介质中的耐腐蚀性。例如，对于18-8型不锈钢来说，添加钛或铌，可以提高其抗晶间腐蚀的能力；添加铜和钼，可以改善其耐硫酸腐蚀的性能；提高铬的含量，添加钼，则可以提高耐点腐蚀的能力；提高铬含量和钼含量，并添加2％-4％的硅，可以制成耐硝酸和高硅奥氏体不锈钢。此外，还可以尽量降低碳含量和硫、磷等杂质含量，制成超低碳或超纯不锈钢，其耐腐蚀性能更为优良，特别适用于某些苛刻的腐蚀环境。 由于不锈钢具有多方面的优良性能，所以，在化工生产中已得到越来越广泛的应用。从长远角度来考虑，采用不锈钢材料是一种比较经济合理的防腐蚀措施，特别是在一些恶劣的腐蚀环境中，更显出其优越性。由于它的使用寿命长，不需要经常更换，一次性投入虽然高，但可以节省大量的维修费用，并可以减少由于停车维修所造成的损失。 不锈钢在使用中最容易出现点腐蚀、晶间腐蚀和应力腐蚀破裂，特别是当介质中存在氯离子等活性离子时，更容易出现这些腐蚀问题。所以，在使用普通不锈钢时，应注意防止介质中积存氯离子。 下表列出了国内常用的一些不锈钢牌号及主要用途，供参考。 表1-1 常用不锈钢的牌号和主要用途 一、不锈钢中的合金元素 不锈钢是在空气、水及一些弱腐蚀介质中能抵抗腐蚀的合金钢。不锈耐酸钢是在酸和其他强烈腐蚀介质中能抵抗腐蚀的合金钢。 习惯上这两种钢统称为不锈钢。不锈钢中的主要合金元素是铬、镍、锰、钼、钛。 （1）铬○1钢材的耐蚀性主要来源于铬。试验证明，当钢中铬含量超过12％时，钢的耐蚀性大大提高，所以，一般不锈钢均
不锈钢换热器制造工艺卡2020 容器制造工序过程卡产品名称： 换热器 第1 批产品编号： H 总序号编制： 朱识年月日审核： 张其强年月日制造工序过程卡产品名称：换热器产品编号：H No、 ERG-JL-GY011图号或标准号HRRxx-09018材料牌号 S30408代用材料牌号简图说明：零部件名称筒体规格Φ325x6规格件号12状态状态总件数1材料入库编号G13008代用单编号序号工序工作内容及工艺要求工种或设备操作者/日期检验质控符号检验项目实测数据结论检验者/日期1下料领料、划线、标记移植钣金长度标记1956mm合格E2切割切割1956mm，预留一点加工余量气割长度确认1960mm合格E3加工坡口加工坡口车床坡口角度单边300合格E4开孔按设计要求，对接管处开孔，确认管口方位，孔径与管径相吻合气割方位确认符合图纸要求合格E5清理焊前清理磨光机光洁度磨出金属光泽合格E编制：年月日审核： 年月日制造工序过程卡产品名称：换热器产品编号：H No、 ERG-JL-GY011 图号或标准号HRRxx-09018材料牌号 S30408Ⅱ代用材料牌号简图说明：零部件名称法兰规格PL40规
格件号7状态状态总件数2材料入库编号D13001代用单编号序号工序工作内容及工艺要求工种或设备操作者/日期检验质控符号检验项目实测数据结论检验者/日期1领料领料、划线、标记移植钣金划线尺寸标记移植Φ460mm合格E2气割用气割切割出二块Φ460mm的圆板，并留出加工余量气割外圆尺寸Φ463mm 符合要求E3车圆用车床车圆，Φ460mm。车床检查尺寸精度 Φ460mm合格E4开坡口用车床加工法兰密封面，并在反面加工单边坡口，坡口深度5mm，坡口角度500。车床坡口尺寸符合要求合格E5焊前清理坡口两侧各20mm内用磨光机将杂质等清理干净磨光机清洁度露出金属光泽合格E编制： 年月日校核： 年月日制造工序过程卡产品名称：换热器产品编号：H No、 ERG-JL-GY011 图号或标准号HRRxx-09018材料牌号S30408代用材料牌号简图说明：零部件名称管板规格δ=25规格件号9状态状态总件数2材料入库编号B13001代用单编号序号工序工作内容及工艺要求工种或设备操作者/日期检验质控符号检验项目实测数据结论检验者/日期1领料领料、划线、标记移植钣金划线尺寸标记移植Φ460mm合格E2气割用气割切割出二块 Φ460mm的圆板，并留出加工余量气割外圆尺寸Φ463mm符合要求E3车圆用车床车圆，Φ460mm。车床检查尺寸精度Φ460mm合格E4磨平用磨床将管板磨成δ=25mm，保证双面精度。磨床检查厚度δ=25mm合格E5开坡口用车床加工管板密封面，并在反面加工
换热器基础知识 简单计算板式换热器板片面积 选用板式换热器就是要选择板片的面积的简单方法： Q=K×F×Δt， Q——热负荷 K——传热系数 F——换热面积 Δt——传热对数温差 传热系数取决于换热器自身的结构，每个不同流道的板片，都有自身的经验公式，如果不严格的话，可以取2000~3000。最后算出的板换的面积要乘以一定的系数如1.2。 换热器的分类与结构形式 换热器作为传热设备被广泛用于耗能用量大的领域。随着节能技术的飞速发展，换热器的种类越来越多。适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下： 一、换热器按传热原理可分为： 1、表面式换热器 表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。表面式换热器有管壳式、套管式和其他型式的换热器。 2、蓄热式换热器 蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。蓄热式换热器有旋转式、阀门切换式等。 3、流体连接间接式换热器 流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。 4、直接接触式换热器 直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。 二、换热器按用途分为： 1、加热器 加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。 2、预热器 预热器预先加热流体，为工序操作提供标准的工艺参数。 3、过热器 过热器用于把流体(工艺气或蒸汽)加热到过热状态。
常见不锈钢材质 201 202 301 304 316及400系列的区别（本文内容均摘抄自网络，主要参考：“不锈钢201202301304316区别”）五金产品你要考虑他的防锈，硬度，加工性能等，201 202 301 304 316在防锈耐热韧性都依次提升。 202 304 316 对应的密度：7.74 7.93 7.98 304不锈钢板性能特点用途： 作为不锈钢耐热钢使用最广泛，食品用设备，一般化设备，原子能工业设备。304是最普遍的钢种，耐腐蚀性、耐热性、低温强度、机械性能良好。深冲压、弯曲等常温加工性能较好，热处理后不会硬化。家庭用1、2种西餐具、Sink、室内配管、热水器、浴缸、锅炉、汽车零部件（擦窗器、回气管）、医疗机械、建筑材料、化学、食品工业、纺织产业、制酪产业、船舶零部件(非磁性，使用温度：-196至800℃） 304,C≤0.08 Ni8.00～10.00 Cr18.00～20.00，Mn<=2.0 Si<=1.0 S<=0.030 P<=0.045 304L C≤0.03其他的元素与304相同 316不锈钢板 316不锈钢板是美国标准下的牌号，属于不锈、耐热、耐蚀钢，是奥氏体不锈钢，对于国标是0Cr17Ni12Mo2。是比304好的不锈钢，在海水和其他各种介质中，耐腐蚀性比0Cr19Ni9好，主要是耐点蚀材。 C≤0.08 Ni10.00～14.00 Cr16.00～18.00，Mo2.00---3.00 Mn<=2.0 Si<=1.0 S<=0.030 P<=0.035 不锈钢201 304区别 1、规格：常用的不锈钢板材分为201和304两种型号，实际是是成分不同， 304质量好一些，但价格贵，201差一些。 304为进口不锈钢板,201为国产不锈钢板。 2、201是节Ni钢种，301钢的替代钢。经冷加工后具有磁性，用于铁路车辆。 3、304是得到最广泛应用的不锈钢、耐热钢。用于食品生产设备、普通化工设备、核能 等。 4、201是含锰较高，表面很亮带有暗黑的亮，含锰较高容易生锈。304含铬较多，表面呈
换热器 一，定义: 换热器是将热流体的部分热量传递给冷流体，使流体温度达到工艺流程规定的指标的热量交换设备，又称热交换器。 二，换热器的分类 适用于不同介质、不同工况、不同温度、不同压力的换热器，结构型式也不同，换热器的具体分类如下： (一)_换热器按传热原理分类 1、表面式换热器：表面式换热器是温度不同的两种流体在被壁面分开的空间里流动，通过壁面的导热和流体在壁表面对流，两种流体之间进行换热。表面式换热器有管壳式、套管式和其他型式的换热器。 2、蓄热式换热器：蓄热式换热器通过固体物质构成的蓄热体，把热量从高温流体传递给低温流体，热介质先通过加热固体物质达到一定温度后，冷介质再通过固体物质被加热，使之达到热量传递的目的。蓄热式换热器有旋转式、阀门切换式等。 3、流体连接间接式换热器：流体连接间接式换热器，是把两个表面式换热器由在其中循环的热载体连接起来的换热器，热载体在高温流体换热器和低温流体之间循环，在高温流体接受热量，在低温流体换热器把热量释放给低温流体。 4、直接接触式换热器：直接接触式换热器是两种流体直接接触进行换热的设备，例如，冷水塔、气体冷凝器等。 （二）换热器按用途分类 1、加热器：加热器是把流体加热到必要的温度，但加热流体没有发生相的变化。 2、预热器：预热器预先加热流体，为工序操作提供标准的工艺参数。 3、过热器：过热器用于把流体（工艺气或蒸汽）加热到过热状态。 4、蒸发器：蒸发器用于加热流体，达到沸点以上温度，使其流体蒸发，一般有相的变化。 （三）按换热器的结构分类 可分为：浮头式换热器、固定管板式换热器、U形管板换热器、板式换热器等。
三，换热器类型 换热器是化工，石油，动力，食品及其它许多工业部门的通用设备,在生产中占有重要地位.在化工生产中换热器可作为加热器、冷却器、冷凝器、蒸发器和再沸器等，应用更加广泛。换热器种类很多，但根据冷、热流体热量交换的原理和方式基本上可分三大类即：间壁式、混合式和蓄热式。在三类换热器中，间壁式换热器应用最多。 1 .间壁式换热器的类型 （1）夹套式换热器这种换热器是在容器外壁安装夹套制成，结构简单；但其加热面受容器壁面限制，传热系数也不高.为提高传热系数且使釜内液体受热均匀，可在釜内安装搅拌器.当夹套中通入冷却水或无相变的加热剂时，亦可在夹套中设置螺旋隔板或其它增加湍动的措施，以提高夹套一侧的给热系数.为补充传热面的不足，也可在釜内部安装蛇管. 夹套式换热器广泛用于反应过程的加热和冷却。 （2）沉浸式蛇管换热器这种换热器是将金属管弯绕成各种与容器相适应的形状，并沉浸在容器内的液体中.蛇管换热器的优点是结构简单，能承受高压，可用耐腐蚀材料制造；其缺点是容器内液体湍动程度低，管外给热系数小.为提高传热系数，容器内可安装搅拌器。 （3）喷淋式换热器这种换热器是将换热管成排地固定在钢架上，热流体在管内流动，冷却水从上方喷淋装置均匀淋下，故也称喷淋式冷却器.喷淋式换热器的管外是一层湍动程度较高的液膜，管外给热系数较沉浸式增大很多.另外，这种换热器大多放置在空气流通之处，冷却水的蒸发亦带走一部分热量，可起到降低冷却水温度，增大传热推动力的作用.因此，和沉浸式相比，喷淋式换热器的传热效果大有改善。 （4）套管式换热器套管式换热器是由直径不同的直管制成的同心套管，并由U形弯头连接而成.在这种换热器中，一种流体走管内，另一种流体走环隙，两者皆可得到较高的流速，故传热系数较大.另外，在套管换热器中，两种流体可为纯逆流，对数平均推动力较大。套管换热器结构简单,能承受高压，应用亦方便(可根据需要增减管段数目). 特别是由于套管换热器同时具备传热系数大，传热推动力大及能够承受高压强的优点，在超高压生产过程(例如操作压力为3000大气压的高压聚乙烯生产过程)中所用的换热器几乎全部是套管式。 （5）板式换热器：最典型的间壁式换热器，它在工业上的应用有着悠久的历史，而且至今仍在所有换热器中占据主导地位。主体结构由换热板片以及板间的胶条组成。长期在市场占据主导地位，但是其体积大，换热效率低，更换胶条价格昂贵（胶条的更换费用大约占整个过程的1/3-1/2）.主要应用于液体-液体之间的换热，行业内常称为水水换热，其换热效率在5000w/m2.K。为提高管外流体
一、钢号：304（06Cr19Ni10）旧牌号为0Cr18Ni9 化学成分化学成分参照GB/T 3280-2007美国（ASTM A959-00a） 力学性能： 类型: 奥氏体型 特性和应用: 经冷加工有高的强度，但伸长率比1Cr1TNi7稍差。建筑用装饰部件 力学性能：σb≥520MPa，σp0.2 ≥205MPa ,δs ≥35%。 应用：EGR冷却器的外壳体、联接法兰、支架、水管接头、水侧导流板等零件。 特性：作为一种用途广泛的钢，具有良好的耐蚀性、耐热性，低温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，使用温度-196℃~800℃）。用途:家庭用品（1、2类餐具、橱柜、室内管线、热水器、锅炉、浴缸），汽车配件（风挡雨刷、消声器、模制品），医疗器具，建材，化学，食品工业，农业，船舶部件。 二、钢号：304L（022Cr19Ni10）旧牌号为00Cr19Ni10 类型: 奥氏体型 特性和应用: 比0Cr19Ni9碳含量更低的钢，耐晶间腐蚀性优越，为焊接后不进行热处理部件类 力学性能：σb≥480MPa，σp0.2 ≥175MPa ,δs ≥35%。 应用：管壳式EGR冷却器的气侧联接板、冷却管 特性：作为低C的304钢，在一般状态下，其耐蚀性与304刚相似，但在焊接后或者消除应力后，其抗晶界腐蚀能力优秀；在未进行热处理的情况下，亦能保持良好的耐蚀性，使用温度-196℃~800℃。用途:应用于抗晶界腐蚀性要求高的化学、煤炭、石油产业的野外露天机器，建材耐热零件及热处理有困难的零件。 三、钢号：316L（022Cr17Ni12Mo2）旧牌号为00Cr17Ni14 Mo2 类型: 奥氏体型 特性和应用: 为0Cr17Ni12Mo2的超低碳钢，比0Cr1TNi12Mo2的耐晶间腐蚀性好 学性能：σb≥480MPa，σp0.2 ≥175MPa ,δs ≥35%。 应用：重型车用管壳式EGR冷却器的气侧联接板、冷却管；板式EGR冷却器的管板、紊流片、气侧联接板。 特性: 316钢种的低C系列。因添加Mo，故其耐蚀性、耐大气腐蚀性和高温强度特别好，可在苛酷的条件下使用，对抗晶界腐蚀性有特别要求的产品；加工硬化性优（无磁性）。用途:海水里用设备、化学、染料、造纸、草酸、肥料等生产设备；照像、食品工业、沿海地区设施、绳索、CD杆、螺栓、螺母。 四、钢号：430（1Cr17） 类型: 铁素体型 特性和应用: 耐蚀性良好的通用钢种，建筑内装饰用，重油燃烧器部件，家庭用具，家用电器部件
第1章换热器设计软件介绍与入门 孙兰义 2014-11-2
主要内容 1 ASPEN EDR软件 1.1 Aspen EDR简介 1.2 Aspen EDR图形界面 1.3 Aspen EDR功能特点 1.4 Aspen EDR主要输入页面 1.5 Aspen EDR简单示例应用 2 HTRI软件 2.1 HTRI简介 2.2 HTRI图形界面 2.3 HTRI功能特点 2.4 HTRI主要输入页面 2.5 HTRI简单示例应用
Aspen Exchanger Design and Rating（Aspen EDR）是美国AspenTech 公司推出的一款传热计算工程软件套件，包含在AspenONE产品之中。 Aspen EDR能够为用户用户提供较优的换热器设计方案，AspenTech 将工艺流程模拟软件和综合工具进行整合，最大限度地保证了数据的一致性，提高了计算结果的可信度，有效地减少了错误操作。 Aspen7.0以后的版本已经实现了Aspen Plus、Aspen HYSYS和Aspen EDR的对接，即Aspen Plus可以在流程模拟工艺计算之后直接无缝集成转入换热器的设计计算，使Aspen Plus、Aspen HYSYS流程计算与换热器详细设计一体化，不必单独地将Aspen Plus计算的数据导出再导入给换热器计算软件，用户可以很方便地进行数据传递并对换热器详细尺寸在流程中带来的影响进行分析。
Aspen EDR的主要设计程序有： ①Aspen Shell & Tube Exchanger：能够设计、校核和模拟管壳式换热器的传热过程 ②Aspen Shell & Tube Mechanical：能够为管壳式换热器和基础压力容器提供完整的机械设计和校核 ③HTFS Research Network：用于在线访问HTFS的设计报告、研究报告、用户手册和数据库 ④Aspen Air Cooled Exchanger ：能够设计、校核和模拟空气冷却器 ⑤Aspen Fired Heater：能够模拟和校核包括辐射和对流的完整加热系统，排除操作故障，最大限度的提高效率或者找出潜在的炉管烧毁或过度焦化 ⑥Aspen Plate Exchanger ：能够设计、校核和模拟板式换热器； ⑦Aspen Plate Fin Exchanger：能够设计、校核和模拟多股流板翅式换热器
不锈钢201与304的区别 1、规格：常用的不锈钢板材分为201和304两种型号，实际是是成分不同，304质量好一些，但价格贵，201差一些。304为进口不锈钢板,201为国产不锈钢板。 2、201组成为17Cr-4.5Ni-6Mn-N，是节Ni钢种，301钢的替代钢。经冷加工后具有磁性，用于铁路车辆。 3、304组成为18Cr-9Ni，是得到最广泛应用的不锈钢、耐热钢。用于食品生产设备、昔通化工设备、核能等。 4、201是含锰较高,表面很亮带有暗黑的亮,含锰较高容易生锈。304含铬较多,表面呈现哑光,不生锈.两种放在一起就有比较了。最重要的就是耐腐蚀性能不同,201的耐腐蚀性能很差,所以价格就要便宜很多.又因为201含镍低，所以价格比304的低，于是耐腐蚀性能就不如304的了。 5、201与304之间的区别就是含镍的问题。而且304的价格现在都比较贵，一般都要接近50000一吨，但304的话起码可以保证在使用过程中不会生锈。（可用药水做实验） 6、不锈钢不易生锈是因为在钢体表面形成富铬氧化物可保护钢体,201料属于高锰不锈钢较304硬度大高碳低镍. 7、成分不同(主要从含碳，含锰，含镍，含铬几方面来区分201与304的不锈钢) 钢号碳(C) 硅(Si) 锰(Mn) 磷(P) 硫(S) 铬(Cr) 镍(Ni) 钼(Mo) 铜(Cu) AISI(304) ≤0.08 ≤1.00 ≤2.00 ≤0.045 ≤0.03 18-20 8-10 AISI(201) ≤0.15 ≤1.00 5.5-7.5 ≤0.05 ≤0.03 16-18 3.5-5.5 奥氏体钢301 17Cr-7Ni-低碳与304钢相比，Cr、Ni含量少，冷加工时抗拉强度和硬度增高，无磁性，但冷加工后有磁性。列车、航空器、传送带、车辆、螺栓、螺母、弹簧、筛网 301L 17Cr-7Ni-0.1N-低碳是在301钢基础上，降低C含量，改善焊口的抗晶界腐蚀性；通过添加N 元素来弥补含C量降低引起的强度不足，保证钢的强度。铁道车辆构架及外部装饰材料304 18Cr-8Ni作为一种用途广泛的钢，具有良好的耐蚀性、耐热性，低温强度和机械特性；冲压、弯曲等热加工性好，无热处理硬化现象（无磁性，使用温度-196℃~800℃）。家庭用品（1、2类餐具、橱柜、室内管线、热水器、锅炉、浴缸），汽车配件（风挡雨刷、消声器、模制品），医疗器具，建材，化学，食品工业，农业，船舶部件 304L 18Cr-8Ni-低碳作为低C的304钢，在一般状态下，其耐蚀性与304刚相似，但在焊接后或者消除应力后，其抗晶界腐蚀能力优秀；在未进行热处理的情况下，亦能保持良好的耐蚀性，使用温度-196℃~800℃。应用于抗晶界腐蚀性要求高的化学、煤炭、石油产业的野外露天机器，建材耐热零件及热处理有困难的零件 304Cu 13Cr-7.7Ni-2Cu因添加Cu其成型性，特别是拔丝性和抗时效裂纹性好，故可进行复杂形状的产品成形；其耐腐蚀性与304相同。保温瓶、厨房洗涤槽、锅、壶、保温饭盒、门把手、纺织加工机器。 304N1 18Cr-8Ni-N在304钢的基础上，减少了S、Mn含量，添加N元素，防止塑性降低，提高强度，减少钢材厚度。构件、路灯、贮水罐、水管 304N2
武汉市润之达石化设备有限公司 浮头式换热器 、冷凝器、U 型管式换热器 换热器、冷凝器、U 型管式换热器 一、标准型换热器、冷凝器、U 型管式换热器具体规格型号详见附表。 二 、规格型号表示方法 武汉市润之达石化设备有限公司所制造的换热器型号表示方法为： B E S 500 -1.6 -55 -6/ 25- 2 I □ □□ □ □ X (Y) DN - Ps Pt - A – L / □ - Ns Nt -N I(II)-REb REa REd REc REc 全碳钢材质 REd 全不锈钢材质 REa 管束材质为09Cr2AlMoRE REb 壳体材质为07Cr2AlMoRE I 级换热器(或II 级换热器) 管/壳程数,单程只写Nt 换热管类型(见表3) 换热管公称长度(m) 光管公称换热面积(㎡) 管/壳程设计压力(MPa),相 等时只写P t 公称直径 壳体内安装分布式缓冲板 管箱内安装分布式缓冲板 换热管支撑形式(见表2) 后端管箱型式(见表1) 壳体型式(见表1) 前端管箱封头型式(见表1) 导流筒型式(见表1) 表1 外壳型式与代号 表2 换热管支撑型式与代号
武汉市润之达石化设备有限公司浮头式换热器、重沸器 注：标*的制造较复杂，在特殊场合使用。 表3 换热管类型 标注示例： 1、浮头式带管箱分布板，封头管箱DN600直径，管/壳程设计压力1.6Mpa，面积90㎡，管长6m，管径φ25光管，2管程、1壳程管材为09Cr2AlMoRE，标注为： BES(X)600-1.6-90-6/25-2REa 2、浮头式螺旋折流板DN800直径，设计压力2.5Mpa，光管面积205㎡，管长6m，管径φ19缩放管，4管程管束材质09Cr2AlMoRE，壳体材质09Cr2AlMoRE，标注为：BES(X)LX800-2.5-205-6/19F-4Rea/b 注：型号中可不加（X）Y，即不采用此结构，也可不加RE(a)b、c、d，即不采应规定的材质，但应注明详细材质要求。 三、安装尺寸 安装尺寸按我公司所提供的详细安装尺寸图，用户选用后我公司当天即可提供。
监测换热器 在我国石油化工、冶金和发电等行业上，大多采用工业循环冷却水。目前，为了进一步节能减排，提高循环冷却水的利用率，从而对水处理的技术和药剂的质量要求越来越高。同时，加强水处理的监测也越来越重要。监测换热器较好地模拟了工业现场换热器，对测量有关水质的腐蚀、结垢数据十分重要。它适用于各种材质的换热器，如陶瓷换热器，金属换热器等。 1. 监测换热器的原理 监测换热器 监测换热器是一种模拟用的小型换热器, 其工作条件较接近于换热器装置的实际运行条件, 其特点是有一个传热的金属表面, 能够监测传热面上腐蚀、结垢和沉积的情况。适于各种材质的换热器监测，如陶瓷换热器、金属换热器、石墨换热器等。所以监测换热器法是冷却水系统进行腐蚀、结垢监测和评价的一种重要方法。
监测换热器安装在循环冷却水旁。试验管采用￠19×2 毫米无缝钢管, 外壁镀铬, 有效长度1177 毫米, 有效传热面积0.055米2 , 流经试管的冷却水( 给水) 流量636 公斤/小时( 流速1米/秒) ; 采用低压饱和蒸汽, 试管传热强度约500, 000 千焦(/ 米2时) , 水侧壁温75~80℃。测量水的流量、进出口温度和蒸汽温度等数据, 计算当前污垢热阻值。取出试管和挂片通过失重法计算腐蚀率、粘附速度等。 2. 监测换热器的分类根据热介质来源不一样, 可以分为我们通常说的蒸汽式监测换热器和电加热式监测换热器。 3. 监测换热器的热介质来源现场带压工作蒸汽, 虽然监测换热器工作要求蒸汽压力在0.8~1.0kg/cm2, 但在进入监测换热器前蒸汽压力要保持在 4.0~ 5.0kg/cm2, 然后再减压到监测换热器工作压力。如果进入监测换热器前蒸汽压力低于4.0 kg/cm2, 在冬天尤其是在北方, 蒸汽管线中蒸汽含水过多, 影响测量; 如果进入监测换热器前蒸汽压力高于5.0 kg/cm2, 蒸汽的波动, 难以控制。为了稳定蒸汽压力, 采用一种蒸汽自力式调压阀, 它是一种不需要外加能源的这些执行机构, 外来蒸汽压力在4.0~10.0kg/cm2 波动, 经过蒸汽自力式调压阀, 使压力可以稳定在0.8~1.0kg/cm2中的某个值, 运用场合比较大。 4. 电加热式监测换热器用于不能提供外来蒸汽的现场, 通过电加热容器里的水产生蒸汽给试验管加热。使用电加热式监测换热器, 消耗功率在18 千瓦以上, 监测成本较高。
不锈钢301和304的区别 如何不用药水和仪器鉴别301和304不锈钢材质？ 如题，不用药水和鉴别仪器如何区别301和304材质的不锈钢啊？? 301和304不锈钢的区别 ? 为什么不锈钢SUS 304 7/2H材料颜色是灰黑色，那位... 4, 将药水点滴在材质的非光滑面，使之充分化学反应；（具体使用方法请咨询技术人员）5, 适用于识别201,202,301,304,316牌号不锈钢.（此药水具有腐蚀性，小心使用．） 2, 根据其在表面呈现生锈色或深度（316），以及不锈钢的防腐蚀,防生锈的特点,分析生锈色的深浅度或深度（316）,去确定材质的牌号；3,在使用201,202,301,304专用药水，根据镍铬(Cr),镍(Ni)含量的多少即防腐防锈和材质耐久性强弱，在呈现的生锈色的深浅度容易辨别材质牌号；而316专用药水是根据钼的多少即一般316钼是 2-3%,越深即表示含量多，较浅即其材质化学成分接近304，202材质； 其技术参数: 1, 研制日本进口不锈钢识别药水,根据 201,202,301,304,316不锈钢的主要成分铬（Cr）,镍(Ni), 钼(Mo)的间晶组合结构,通过相反特性的液体钝化融合产生化学反应；2, 根据
其在表面呈现生锈色或深度（316），以及不锈钢的防腐蚀,防生锈的特点,分析生锈色的深浅度或深度（316）,去确定材质的牌号； 1Cr18Ni9Ti对应的是321，304对应的是0Cr18Ni9,差别可不小，现在市场上有用321代替304材质的，以次来欺骗客户. 304J1 改型-有不错的成形性能,表面品质佳-餐具,厨房用具,装饰 用途等 2.化学成分区分C Si Mn P S Cr Ni Cu JIS 基准≤0.08 ≤1.70 ≤3.00 ≤0.045 ≤0.030 18.00~20.00 6.00~9.00 1.00~3.00 304J1改型0.052 0.52 1.80 0.032 0.002 17.01 6.24 2.29 304J1 0.035 0.60 1.25 0.032 0.002 16.84 7.59 2.06 3.机械特性区分YS (Mpa) TS (Mpa) EI(%) Hv JIS 基准≥155 ≥450 ≥40 ≤200 304J1改型282 615 55 146 304J1 278 554 56 155 4.特点：1、外观表面和以前304J1无大的区别，和304也无大区别； 2、Ni含量的降低,深加工性能肯定无法和原来304相提并论. 这种材料由于钢开发成功,投入市场不久,各种使用性能特别是耐腐蚀性方 面性能如何,市场还没有太多反应. 综上所述，用户如果是采购深冲用料的话，那么就比较不适合选择304J1改型了.其它用途方面,客户可以试用. 不锈钢有哪些材质
《管壳式换热器的设计和选型》 一、设计题目 1.1题目 在一反应器的反应过程中,以400kw的加热功率加热10h,需要将反应过程中挥发出来的120号航空汽油(石油醚)冷却再回流到反应器中,试设计一管壳式换热器,要求能够把挥发出来的溶剂完全都回流到反应器中。 1.2 要求 1) 对反应器的蒸发量进行计算,即 (溶剂kg/h). 2) 冷却水采用天津地区的地下水(需要确定进口水的温度,出口温度自定;要确定水的压力以保证能够在壳程里流动). 3) 溶剂走管程, 冷却水走壳程. 且管程与反应器连接,并且通大气. 4) 计算换热面积等. 5) 确定换热器的尺寸. 6) 画出结构示意图,为设备制造企业提供可靠的基础数据(可以用计算机画). 7) 该设计方案的费用计算，主要有: ◆设备费（材料费和一些配件费,材料可以选用304不锈钢等）; ◆操作费（冷却水消耗量）.
8) 参考文献： a、《化工原理》上、下册，天津大学出版社 b、《化工原理课程设计》，天津大学出版社 c、《化工机械手册》，天津大学出版社 d、《化工设备设计手册基础》，上海科学技术出版社 二、设计过程 2.1确定设计方案 （1）初选换热器的类型 溶剂：石油醚，按照正戊烷来计算。 冷却剂：天津地下水，其地下水温度取15℃。 两流体温度变化：热流体进出口温度均为常压下正戊烷的沸点温度36.07℃，进口处为饱和蒸汽，冷却过程发生冷凝；冷流体进口温度为16℃，出口温度为24℃。 （2）初定流动空间及流速 冷却水走管程，正戊烷走壳程。选用Φ25mmx2.5mm的304不锈钢管。管程一般流体的常用流速范围为0.5-3.0m/s，初选管程冷却水的流速u i=0.5 m/s。 2.2 确定物性数据 定性温度：取流体的进出口温度的平均值
列管式换热器的设计计算 1．流体流径的选择 哪一种流体流经换热器的管程，哪一种流体流经壳程，下列各点可供选择时参考(以固定管板式换 热器为例) (1) 不洁净和易结垢的流体宜走管内，以便于清洗管子。 (2) 腐蚀性的流体宜走管内，以免壳体和管子同时受腐蚀，而且管子也便于清洗和检修。 (3) 压强高的流体宜走管内，以免壳体受压。 (4) 饱和蒸气宜走管间，以便于及时排除冷凝液，且蒸气较洁净，冷凝传热系数与流速关系不大。 (5) 被冷却的流体宜走管间，可利用外壳向外的散热作用，以增强冷却效果。 (6) 需要提高流速以增大其对流传热系数的流体宜走管内，因管程流通面积常小于壳程，且可采用 多管程以增大流速。 (7) 粘度大的液体或流量较小的流体，宜走管间，因流体在有折流挡板的壳程流动时，由于流速和 流向的不断改变，在低Re(Re>100)下即可达到湍流，以提高对流传热系数。 在选择流体流径时，上述各点常不能同时兼顾，应视具体情况抓住主要矛盾，例如首先考虑流体的压强、防腐蚀及清洗等要求，然后再校核对流传热系数和压强降，以便作出较恰当的选择。 2. 流体流速的选择 增加流体在换热器中的流速，将加大对流传热系数，减少污垢在管子表面上沉积的可能性，即降低了污垢热阻，使总传热系数增大，从而可减小换热器的传热面积。但是流速增加，又使流体阻力增大，动力消耗就增多。所以适宜的流速要通过经济衡算才能定出。 此外，在选择流速时，还需考虑结构上的要求。例如，选择高的流速，使管子的数目减少，对一定的传热面积，不得不采用较长的管子或增加程数。管子太长不易清洗，且一般管长都有一定的标准； 单程变为多程使平均温度差下降。这些也是选择流速时应予考虑的问题。 3. 流体两端温度的确定 若换热器中冷、热流体的温度都由工艺条件所规定，就不存在确定流体两端温度的问题。若其中一个流体仅已知进口温度，则出口温度应由设计者来确定。例如用冷水冷却某热流体，冷水的进口温度可以根据当地的气温条件作出估计，而换热器出口的冷水温度，便需要根据经济衡算来决定。为了节省水量，可使水的出口温度提高些，但传热面积就需要加大；为了减小传热面积，则要增加水量。两者是相互矛盾的。一般来说，设计时可采取冷却水两端温差为5～10℃。缺水地区选用较大的温度 差，水源丰富地区选用较小的温度差。 4. 管子的规格和排列方法 选择管径时，应尽可能使流速高些，但一般不应超过前面介绍的流速范围。易结垢、粘度较大的液体宜采用较大的管径。我国目前试用的列管式换热器系列标准中仅有φ25×2.5mm及φ19×mm两种 规格的管子。 管长的选择是以清洗方便及合理使用管材为原则。长管不便于清洗，且易弯曲。一般出厂的标准钢管长为6m，则合理的换热器管长应为1.5、2、3或6m。系列标准中也采用这四种管长。此外，管长和壳径应相适应，一般取L/D为4～6(对直径小的换热器可大些)。 如前所述，管子在管板上的排列方法有等边三角形、正方形直列和正方形错列等，如第五节中图4－25所示。等边三角形排列的优点有:管板的强度高；流体走短路的机会少，且管外流体扰动较大，因而对流传热系数较高；相同的壳径内可排列更多的管子。正方形直列排列的优点是便于清洗列管的外壁，适用于壳程流体易产生污垢的场合；但其对流传热系数较正三角排列时为低。正方形错列排列则介于上述两者之间，即对流传热系数(较直列排列的)可以适当地提高。 管子在管板上排列的间距(指相邻两根管子的中心距)，随管子与管板的连接方法不同而异。通常，胀管法取t=(1.3～1.5)do，且相邻两管外壁间距不应小于6mm，即t≥(d+6)。焊接法取t=1.25do。 5. 管程和壳程数的确定当流体的流量较小或传热面积较大而需管数很多时，有时会使管内流速较低，因而对流传热系数较小。为了提高管内流速，可采用多管程。但是程数过多，导致管程流体
换热器采用不锈钢管的技术参数 4.1空调用汽水换热器（螺纹管换热器） 4.1.1技术要求： 投标方要保证换热器的设计符合系统的要求，换热器成套供应，可以单组供应，现场组装，单组供的现场组装费用已包括在总报价中。设备以成套设备的进出口法兰为界（提供对侧法兰）。 4.1.1.1换热器满足成套设备应配的水汽接口、通气管接口、弹簧式安全阀、反真空阀、排水阀、压力表、温度表、感爆器之接口、超高温感应器之接口、用于感温器备用之接口（一个）管道、法兰、等 4.1.1.2 空调用汽水热交换器为立式。 4.1.1.3 换热器须设置“底脚”以平衡换热器及保证运行时不会震动及变形，底脚之物料须与换热器之外壳一致并焊接于外壳上。底脚之下须带有10mm厚的垫脚板。 4.1.1.4 所有的接口须为法兰接口（满足BS4504要求)，并能容易与连接管连接。 4.1.1.5 每个换热器附带有满足BS853要求的检查口，检查口最小直径≥400mm。 4.1.1.6供货范围：主机、随机附件、专用工具、备品备件。随机运行所需的备件和易损件，其价格应包括在总投标标价中。注明备件和易损件项目清单。注明详细的设备清单。 4.1.1.7每台热交换器自带一套电动温控系统（包括电动调节阀、执行机构、温度传感器和控制器），温控系统应具有断电自动保护功能（断电后自动切断汽源）。确保出水温度稳定。温控系统选西门子产品。
4.1.2技术参数： 4.1.2.1一次侧热源：热源为电厂提供的----0.8MPa，温度为160℃（电厂提供的蒸汽波动参数为160℃—400℃）的过热蒸汽作为换热一次热媒。二次热媒水温度为60/50℃热水。 单台换热量：5MW 数量 3台 型式：立式、管壳式。 换热面积：30m2 壳体材质：碳钢壁厚：8mm 换热管：外径为19mm，壁厚为1.5mm 换热管材质：紫铜螺旋管 备用方案：若采用不锈钢管 型式：立式、管壳式。 换热面积：40m2 壳体材质：碳钢壁厚：8mm 换热管：外径为19mm，壁厚为1.2mm 换热管材质：S30408 4.1.2.2连接管道符合原设计图纸要求。 4.1.2.3阀门等配件材质为铸钢，公称压力1.6MP，均为国内知名大品牌产品。 4.2生活热水用汽-水容积式换热器 4.2.1总体要求： 投标方要保证换热器的设计符合系统的要求，换热器成套供应，可以单组供应，现场组装，单组供应的现场组装费用已包括在总报价中。设备以成套设备的进出口法兰为界（提供对侧法兰）。 换热器包括： 4.2.1.1容积式换热器，满足成套设备应配的水汽接口、通气管接口、弹簧式安全阀、反真空阀、排水阀、压力表、温度表、感爆器之接口、超高温感应器之接口、用于感温器备用之接口（一个）、管道、法兰等。 4.2.1.2底座槽钢架及必要的支撑。满足换热器平衡和保证运行时不会震动及变形。 4.2.1.3 容积式换热器为卧式布置。 4.2.1.4 所有的接口须为法兰接口（满足BS4504要求)，并能容易与连接管连接。
列管式换热器计算 水蒸气温度150℃，换热器面积32m 2，重油流量3.5T/h （0.97kg/s ），重油进口温度为20℃，初选20#无缝钢管规格为15×1，2管程，每管程94根管，在垂直列上管子数平均为n =16根。 1. 蒸汽侧冷凝换热表面换热系数1h （1）定性温度21w s m t t t +=，假定壁面温度5.149=w t ℃，则2 1w s m t t t +==148.8℃ 由1m t 查水的物性参数，得 1λ=0.685W/(m· K)，=1μ 2.01×10-4N·s/m 2，1ρ=920kg/m 3，r =2113.1×103J/kg 。 （2）定型尺寸：水平管束取nd ，n = 16，d =0.017m （3）表面换热系数1h 计算式 =-????????=-=-41 433241131211]) 5.149150(1001.2017.016101.211381.9685.0920[725.0])([725.0w s t t μnd gr λρh 15451 W/(m 2·K) 2. 重油侧表面换热系数2h （1）由重油的定性温度查重油的物性参数，得 2λ=0.175W/(m· K)，=2ν 2.0×10-6m 2/s ，2ρ=900kg/m 3，2c =1.88×10-3 J/(kg·K)，Pr =19.34。 （2）流速u 065.094015.04 14.390097.0222=???==f ρM u m/s （3）雷诺数和努谢尔特数分别为 5.487100.2015.0065.0622=??==-νud R e =-=-=--22)64.15.487ln 82.1()64.1Re ln 82.1(d f 0.011 52.9) 134.19()8/011.0(27.107.134.195.487)8/011.0()1(Pr )8/(27.107.1Pr Re )8/(667.05.0667.05.0=-+??=-+=f f N d ud （4）表面换热系数2h 为 1.111015 .0175.052.9222=?==d λN h ud W/(m 2·K) 3. 传热系数K
新闻:201不锈钢和304不锈钢材质的区别 1、规格：常用的不锈钢板材分为201和304两种型号，实际是是成分不同，304质量好一些，但价格贵，201差一些。 2、201组成为17Cr-4.5Ni-6Mn-N，是节Ni钢种，301钢的替代钢。经冷加工后具有 磁性，用于铁路车辆。 3、304组成为18Cr-9Ni，是得到最广泛应用的不锈钢、耐热钢。用于食品生产设备、 昔通化工设备、核能等。 4、201是含锰较高,表面很亮带有暗黑的亮,含锰较高容易生锈。304含铬较多,表面呈现哑光,不生锈.两种放在一起就有比较了。最重要的就是耐腐蚀性能不同,201的耐腐蚀性能很差,所以价格就要便宜很多.又因为201含镍低，所以价格比304的低，于是耐腐蚀性能就不如304的了。 5、201与304之间的区别就是含镍的问题。而且304的价格现在都比较贵，一般都 要接近50000一吨，但304的话起码可以保证在使用过程中不会生锈。（可用药水做实验） 6、不锈钢不易生锈是因为在钢体表面形成富铬氧化物可保护钢体,201料属于高锰不锈钢较304硬度大高碳低镍. 7、成分不同(主要从含碳，含锰，含镍，含铬几方面来区分201与304的不锈钢) 钢号碳(C) 硅(Si) 锰(Mn) 磷(P) 硫(S) 铬(Cr) 镍(Ni) 钼(Mo) 铜(Cu) -20 8-10 AISI(304) ≤0.08 ≤1.00 ≤2.00 ≤0.045 ≤0.03 18 -18 3.5-5.5 AISI(201) ≤0.15 ≤1.00 5.5 -7.5 ≤0.05 ≤0.03 16 A. 碳在不锈钢中的两重性 碳是工业用钢的主要元素之一,钢的性能与组织在很大程度上决定于碳在钢中的形式,在不锈钢中碳的影响极其显著.碳在不锈钢中对组织的影响主要表现在两方面,一方面碳是稳定 奥氏体的元素,并且作用的程度很大(约为镍的30倍),另一方面由于碳和铬的亲和力很大,与铬形成一系列复杂的碳化物.所以,从强度与耐腐蚀性能方面来看,碳在不锈钢中的作用是互 相矛盾的。认识了这一影响的规律，我们就可以从不同的使用要求出发，选择不同含量的不锈钢。 B. 镍在不锈钢中的作用是在与铬配合后才发挥出来的 镍是优良的耐腐蚀材料，也是合金钢的重要合金化元素。镍在钢中是形成奥氏体的元素，但低碳镍钢要获得纯奥氏体组织，含镍量要达到24%；而只有含镍27%时才使钢在某些介质
管壳式换热器简介及分类 概述 换热器是在具有不同温度的两种或两种以上流体之间传递热量的设备。在工业生产中，换热器的主要作用是使热量从温度较高的流体传递给温度较低的流体，使流体温度达到工艺流程规定的指标，以满足过程工艺条件的需要。换热器是化工、炼油、动力、食品、轻工、原子能、制药、航空以及其他许多工艺部门广泛使用的一种通用设备。在华工厂中，换热器的投资约占总投资的10%-20%；在炼油厂中该项投资约占总投资的35%-40%。 目前，在换热器中，应用最多的是管壳式换热器，他是工业过程热量传递中应用最为广泛的一种换热器。虽然管壳式换热器在结构紧凑型、传热强度和单位传热面的金属消耗量无法与板式或者是板翅式等紧凑换热器相比，但管壳式换热器适用的操作温度与压力范围较大，制造成本低，清洗方便，处理量大，工作可靠，长期以来人们已在其设计和加工方面积累了许多经验，建立了一整套程序，人么可以容易的查找到其他可靠设计及制造标准，而且方便的使用众多材料制造，设计成各种尺寸及形式，管壳式换热器往往成为人们的首选。 近年来，由于工艺要求、能源危机和环境保护等诸多因素，传热强化技术和换热器的现代研究、设计方法获得了飞速发展，设计人员已经开发出了多种新型换热器，以满足各行各业的需求。如为了适应加氢装置的高温高压工艺条件，螺纹锁紧环换热器、Ω密封环换热器、金属垫圈式换热器技术获得了快速发展，并在乙烯裂解、合成氨、聚合和天然气工业中大量应用，可达到承压35Mpa、承温700℃的工艺要求；为了回收石化、原子能、航天、化肥等领域使用燃气、合成气、烟气等所产生的大量余热，产生了各种结构和用途的废热锅炉，为了解决换热器日益大型化所带来的换热器尺度增大，震动破坏等问题，纵流壳程换热器得到飞速的发展和应用；纵流壳程换热器不仅提高了传热效果，也有效的克服了由于管束震动引起的换热器破坏现象。另外，各种新结构的换热器、高效重沸器、高效冷凝器、双壳程换热器等也大量涌现。 管壳式换热器按照不同形式的分类 工业换热器通常按以下诸方面来分类：结构、传热过程、传热面的紧凑程度、所用材料、
