二次元操作指导书—范文 1. 目的： 规范二次元的正确使用、维护及保养性能. 提高公司产品质量。使品管员能熟练掌握仪器的使用操作步骤 2. 范围： 品质部二次元操作 3. 责任： 部门主管:负责培训新进员工正确操作步骤 品管员:正常按操作步骤使用，负责机器维护及保养，并填写维护及保养记录表。 4. 定义：（无） 5. 操作步骤及注意事项： 5.1 仪器测量方法：影像测量分为三种方式：轮廓测量，表面测量，Z 轴测量。 5.1.1 轮廓测量：就是测量工件的轮廓边缘，一般采用底部的轮廓光源，需要时可加表面光做辅助照明，让被测边线更加清晰，有利于测量。5.1.2 表面测量：表面测量是影像测量的主要功能，凡是能看到的物体表
面圆形尺寸，在表面光源照明下，二次元几乎全部能测量。 5.1.3 轴测量：当配上高倍物镜、有足够瞄准与定位精度时，二次元就可以作Z 轴测量，如测量工件的台阶高度、暗孔深度，测量时使用表面光照明。 5.2 软件的运用 5.2.1 打开运用软件M2D ... 5.2.2 点测量：按点量测按钮“点”或菜单之，开始采点： a、第一种方法：按“/”键采点，如果为M2D软件或者是M2D-IMG 十字线寻边软件，则只用第一种方法。 b ，然后从影像区的暗区拖到明区，或者从明区拖到暗区，然后双击鼠标左键则系统会采明暗交接的点。 说明：量测一个点可采（1-300）个点，所采点数由自行调整。按“▲” 和“▼”键可增加减少点数。也可以设置固定的量测点数，操作方法：选择菜单的弹出对话框，操作者可自行修改。 5.2.3线量测：点击量测按钮“线”或菜单之，通过采点来量测直线，采点方法与点量测时介绍的一样。 5.2.4圆量测：点击量测按钮“圆”或菜单之，通过采点来量测直线，采点方法同上。 5.2.5弧量测：点击量测按钮“弧”或菜单之，通过采点来量测直线， 采点方法同上。 5.2.6 其它类量测，如椭圆量测，矩形量测，角度量测，距离量测可根据以上的操作方法，点击相应的按钮或菜单之“相应的量测” ，采点方法
三坐标测量机操作规程 一、启动前的准备 1.确保实验室温度在20±2℃，湿度在25%--75%RH； 2.确保电路、气路连接正常，机器导轨无障碍物； 3.用酒精擦拭导轨，由内向外依次擦拭（严禁用酒精擦洗光栅）； 4.检查电压、地线等是否正常，对前置过滤器、冷干机等进行放水 检查，查看三坐标测量机上的三联过滤器是否干净； 5.打开UPS，再依次打开气源开关（总气阀开关—冷干机开关—三坐 标气源开关），保证气压在0.4MPa—0.6MPa（一般为0.48MPa），调节气压时，将压力表下的黑色旋钮拉下，左右旋转即可调节气压，调好气压后，将黑色旋钮按回原位。 二、测量机系统启动 1.启动计算机，打开测头控制器开关（黑色）； 2.打开控制柜电源开关，系统进入自检状态（操纵盒指示全亮），若
系统稳定，则控制柜里的数字为“7”不变，若系统不稳定，则控制柜里的数字在乱变，那就需要重新启动一次系统（重新关开控制柜电源开关即可，时间间隔需20秒以上）； 3.自检完后，点击PC-DMIS软件图标，启动软件系统； 4.冷启动时，软件窗口会提示进行及其回零操作。此时将操纵盒的 “加电”键(SERYO PWR ON)按下，再按下“自动”键（AUTO），再在软件窗口中点击确定，机器将自动回到零位； 5.待机器回到零位后（零位是系统默认的坐标原点），PC-DMIS进入 正常工作界面。 三、测量机系统关闭 1.关闭系统时，先将测头移到安全高度； 2.退出PC-DMIS系统，关闭控制柜电源和测座控制器电源； 3.反顺序关闭气源开关（三坐标气源开关—冷干机开关—总气阀开 关），并对过滤器进行放水处理； 4.关闭计算机、UPS等电源。 四、软件界面 在软件窗口中点击“文件—打开/新建”（快捷键：打开CTRL+O,新建：CTRL+N），“新建”文件时需要在“新建零件程序”窗口中的“零件名”处输入名称（名称不能用中文）其余项不管；“打开”文件则只要找到所需文件的路径并双击，PC-DMIS进入正常工作界面。 视图窗口：点击“视图——图形显示窗口/编辑窗口/报告窗口”，按快捷键CTRL+TAB可用来切换“图形显示窗口”和“报告窗口”。“编
“三坐标测量仪”技术规格书 一、设备需求 1.设备名称：三坐标测量仪 2.技术要求： 2.1 技术参数： *2.1.1 测量范围: x≥1200mm, y≥600mm, z≥500mm *2.1.2 探测球精度MPEp ≤2.5μm *2.1.3 长度精度MPEe ≤2.2+L/400 (μm) *2.1.4 3D移动速度≥560mm/sec 2.1.5 3D加速度≥1700mm/ sec2 *2.1.6工作台承重≥700Kg 2.1.7 扫描精度≤+/-1μm 2.2 测量功能： 2.2.1 进行完整的几何元素测量； 2.2.2 形位公差测量； 2.2.3 金属钣金和塑料薄壁件测量； 2.2.4 曲线曲面测量； 2.2.5 模具测量； 2.2.6 激光扫描； 2.2.7 模型自动拼接； 2.2.8 可快速、完整、反复测量结构复杂的工件。 2.3 软件功能： 2.3.1 支持完整的几何元素测量； 2.3.2 尺寸和公差报告； 2.3.3 自动校正测头并自动生成测头路径； 2.3.4 CAD数模的导入导出；； 2.3.6 完整的扫描与数字化逆向功能； 2.3.7 支持测针自动更换； 2.3.8 PTB完全认证。 2.4 控制系统： 2.4.1能够实现真正的实时控制； 2.4.2 获欧洲CE认证或美国UL认证。 2.5 其它： 2.5.1 减震结构； 2.5.2 防碰撞装置； * 2.5.3气压调节阀数量≥8个和空气轴承数量≥25个。 3. 主机、附件详细清单 3. 1 标准配置： 3.1.1主机1套； 3.1.2计算机系统1套； ●P4处理器≥3GHz ●内存DDR≥1G
三坐标测量仪操作规范 1范围 本操作规范规定了三坐标测量的准备、测量机的操作步骤、注意事项及维护保养的要求。本操作规范适用于公司三坐标测量机的操作。 2规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。 GB/T 16857.1:2002 产品几何量技术规范（GPS）词汇 3术语和定义 3.1三坐标测量机 通过运转探测系统测量工件表面空间坐标的测量系统。 （源自GB/T 16857.1:2002 ，2.1） 3.2EHS EHS是环境Environment、健康Health、安全Safety的缩写。 4职责 4.1三坐标技术员 负责测量程序的编辑，操作员的测量培训，仪器的使用与维护保养，备品备件的申请、选型。 4.2操作员 负责测量程序的编辑，仪器的使用与维护保养，备品备件工装的申请、选型。 4.3计量员 负责仪器的周期校准工作。 5过程描述 5.1 测量前准备 本标准文件为上海万泽精密铸造有限公司所有，内部使用，拥有著作权及法律规定的任何权益。未经授权, 任何个人或组织
均不得以任何方式发行、披露或使用，否则其行为将受到法律许可范围内的起诉。 5.1.1开机前应用蘸有无水乙醇的无尘布擦拭机器导轨，导轨擦拭禁用任何性质的油脂。 5.1.2开机前检查是否有阻碍机器运行的障碍物。 5.1.3零件检测时应满足下列环境要求： 1）室内温度：20C± 2C; 2）相对湿度：35 %?75 %; 3）气压要求：大于0.45Mpa,小于0.75Mpa。 5.1.4检查空压气管是否接好，气管是否漏气。气压低于规定值时，不准操作，否则会严重损坏机器。 5.1.5被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测头的使用寿命。被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。根据零件的大小、材料、结构及精度等特点，适当选择恒温时间，以适应测量仪室内温度，减少冷热对零件尺寸的影响。 5.1.6设备确认性能完好方可作业。 5.2三坐标测量仪的操作 5.2.1开机操作： A.接通系统总电源； B.接通控制系统电源； C.首先将空压气管开关打开； D.待气压正常后，先打开控制柜然后打开计算机电源开关； E.启动PC-DMIS软件，打开操作盒上的急停按钮； F.按软件提示进行”回零”。 5.2.2测量： A.进入测量系统，依操作顺序及相关测量方法进行测量； B.选择合适的测量探头，测量标准球直径； C.建立新的测量项目，放置测量工件； D.进行工件尺寸测量，记录测量数值； E.保存测量报告，完成测量工作并确认； F.退出测量系统； G.取走工件。 5.2.3关机步骤： A.将测头座A角转到90度，B角转到180度； B.将Z轴运行至安全位置（不易被触碰的位置）； C.按下操作盒上的急停按钮，关断电源； D.退出测试软件的操作界面； E.关闭计算机； F.关闭电源。 5.3 注意事项 5.3.1请勿在计算机内安装其他应用软件，以免三坐标操作软件不能正常运行。 5.3.2在开机前必须检查计算机与主机的连接线、电源插头插座是否正确，有无松动，确认正确后，方可开机。 5.3.3防止计算机被病毒感染。 5.3.4严禁用脱脂棉清洗导轨，以防止棉绒进入气浮块中。 5.3.5保养过程中不能给任何导轨加任何性质的油脂。 536禁止在工作台导轨面上放置任何物品，不要用手直接接触导轨工作面。 537为保持室内湿度，不要用湿拖把拖地。
三次元的介绍及操作方法
一、三次元的介绍 三次元一指三坐标测量机，它是指在一个六面体的空间范围内，能够表现几何形状、长度及圆周分度等测量能力的仪器，又称为三坐标测量仪或三坐标量床。三坐标测量仪可定义为“一种具有可作三个方向移动的探测器，可在三个相互垂直的导轨上移动，此探测器以接触或非接触等方式传送讯号，三个轴的位移测量系统（如光学尺）经数据处理器或计算机等计算出工件的各点坐标(X、Y、Z)及各项功能测量的仪器”。三坐标测量仪的测量功能应包括尺寸精度、定位精度、几何精度及轮廓精度等。 三次元示意图 二、三次元的原理 三次元坐标系统就像一个立体的地图，地图的上缘由左到右标示着 A B C D ….等区分，地图的左缘由上到下标示着由 1 2 3 4 ….等区分再加上海拔高
度的标示，这字母/数字/高度的结合就称作三坐标，相对于此立体地图来说，此三坐标的结合就能清楚地在地图上显示出所代表的位置点。其作业原理跟手指搜索地图坐标的原理很相似，由三个轴向形成量床的坐标系统，由探头来量测工件的位置点，每个量测点在工件的坐标上都是独一无二的位置。所以三次元量床就是结合这些量测的点来形成工件的几何元素，且每一元素都代表着在工件上的每一个相关位置。 名称解析： 几何元素：绝大部分的工件都是加工后，由几个简单的几何元素所组 成的。主要的元素（点，线，圆孔，平面，圆柱，圆锥球 等等）都被称为几何元素。 可量测的几何元素：即可用接触探头直接碰触到这些几何元素的表面的为可量 测的几何元素。 需建立的几何元素：即距离，对称线（点），交点，角度，投影面等这些几何元 素就称之为需建立的几何元素。 三、三次元操作步骤 1.建立三坐标（系统会默认一个三坐标） 2.用标准件对坐标进行校验。 3.在量测工件上选取几何元素。 4.对几何元素进行量测。 5.收集数据信息。 四、操作注意事项 1．以探针去碰触工件时应尽可能与工件的被测量面保持垂直的方向。
三坐标测量仪操作规 1 围 本操作规规定了三坐标测量的准备、测量机的操作步骤、注意事项及维护保养的要求。 本操作规适用于公司三坐标测量机的操作。 2 规性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改）适用于本文件。 GB/T 16857.1:2002 产品几何量技术规(GPS) 词汇 3 术语和定义 3.1 三坐标测量机 通过运转探测系统测量工件表面空间坐标的测量系统。 （源自GB/T 16857.1:2002，2.1） 3.2 EHS EHS是环境 Environment、健康Health、安全Safety的缩写。 4 职责 4.1 三坐标技术员 负责测量程序的编辑,操作员的测量培训, 仪器的使用与维护保养，备品备件的申请、选型。 4.2 操作员 负责测量程序的编辑,仪器的使用与维护保养,备品备件工装的申请、选型。 4.3 计量员 负责仪器的周期校准工作。 5 过程描述 5.1 测量前准备 5.1.1 开机前应用蘸有无水乙醇的无尘布擦拭机器导轨，导轨擦拭禁用任何性质的油脂。 本标准文件为上海万泽精密铸造有限公司所有，内部使用，拥有著作权及法律规定的任何权益。未经授权，任何个人或组织均不得以任何方式发行、披露或使用，否则其行为将受到法律许可范围内的起诉。 1 / 1
5.1.2 开机前检查是否有阻碍机器运行的障碍物。 5.1.3 零件检测时应满足下列环境要求： 1) 室温度：20℃±2℃； 2) 相对湿度：35﹪～75﹪； 3) 气压要求：大于0.45Mpa，小于0.75Mpa。 5.1.4 检查空压气管是否接好，气管是否漏气。气压低于规定值时，不准操作，否则会严重损坏机器。 5.1.5 被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测头的使用寿命。被测零件在测量之前应在室恒温，如果温度相差过大就会影响测量精度。根据零件的大小、材料、结构及精度等特点，适当选择恒温时间，以适应测量仪室温度，减少冷热对零件尺寸的影响。 5.1.6 设备确认性能完好方可作业。 5.2 三坐标测量仪的操作 5.2.1 开机操作： A. 接通系统总电源； B. 接通控制系统电源； C. 首先将空压气管开关打开； D. 待气压正常后，先打开控制柜然后打开计算机电源开关； E. 启动PC-DMIS软件，打开操作盒上的急停按钮； F. 按软件提示进行”回零”。 5.2.2 测量： A. 进入测量系统，依操作顺序及相关测量方法进行测量； B. 选择合适的测量探头，测量标准球直径； C. 建立新的测量项目，放置测量工件； D. 进行工件尺寸测量，记录测量数值； E. 保存测量报告，完成测量工作并确认； F. 退出测量系统； G. 取走工件。 5.2.3 关机步骤： A. 将测头座A角转到90度，B角转到180度； B. 将Z轴运行至安全位置（不易被触碰的位置）； C. 按下操作盒上的急停按钮，关断电源； D. 退出测试软件的操作界面； E. 关闭计算机； F. 关闭电源。 5.3 注意事项 5.3.1 请勿在计算机安装其他应用软件，以免三坐标操作软件不能正常运行。 5.3.2 在开机前必须检查计算机与主机的连接线、电源插头插座是否正确，有无松动，确认正确后，方可开机。 5.3.3 防止计算机被病毒感染。 5.3.4 严禁用脱脂棉清洗导轨，以防止棉绒进入气浮块中。 5.3.5 保养过程中不能给任何导轨加任何性质的油脂。 5.3.6 禁止在工作台导轨面上放置任何物品，不要用手直接接触导轨工作面。

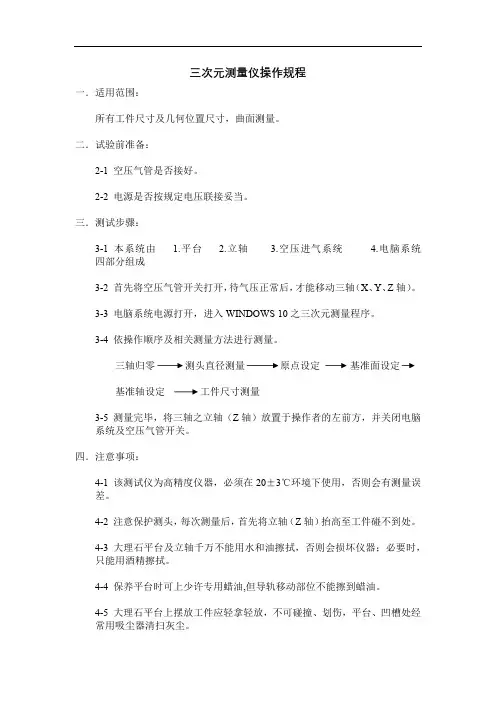

无锡市唯尔得塑业有限公司文件编号WERD-IM-29 版本/修订A/0 生效日期2013.01.18 三坐标测量仪操作规程 页码1/2 分发号 为了保障三坐标测量仪的良好运转和使用，按照三坐标测量系统使用要求，特编制本操作规程。 一、三坐标测量仪为精密测试设备，测试人员必须进行上岗培训并取得上岗证方可上岗操作。 二、三坐标测量仪使用前准备 1、开启压力空气干燥机，使冷干压力空气温度达到5℃。 2、开机前应用无水乙醇擦拭机器导轨，导轨擦拭禁用任何性质的油脂。 3、开机前必须检查气源：气压0.40Mpa-0.45Mpa并保持有持续气源供应，电压电流应符合：交流电压220V±10%、电流15A、接地电阻≦5Ω。 4、零件检测时应满足下列环境要求： 室内温度：20℃±2℃ 相对湿度：25﹪—75﹪ 气压要求：=0.43Mpa±0.01 Mpa 5、检查空压气管是否接好，气管是否漏气。气压低于规定值时，不准移动桥、滑架或Z导轨，否则会严重损坏机器。 6、被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测尖的使用寿命。被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。根据零件的大小、材料、结构及精度等特点，适当选择恒温时间，以适应测量仪室内温度，减少冷热对零件尺寸的影响。 7、设备和工件确认性能完好方可作业。
三、三坐标测量仪的操作 本系统由空压进气系统、主机、电脑软件系统、整机标准附件四部分组成。开机操作： 1、首先将空压气管开关打开； 2、待气压正常后，打开计算机电源开关； 3、进入操作模式； 4、注意事项： 4-1、大理石平台上摆放工件应轻拿轻放，不可碰撞、划伤，平台、凹槽处经常用吸尘器清扫灰尘。工作台和导轨上不能放置任何无关的东西。 4-2、大型及重型零件在放置到工作台上过程中应轻放，以避免剧烈碰撞造成工作台或零件受损。必要时可以在工作台上放置一块厚橡胶垫以防止碰撞。小型及轻型零件放在工作台上，应固定后再进行测量，否则会影响测量精度。 4-3、使用、安装测头时，螺母要锁紧，在测量中原则上右手不能脱离，以免测头系统掉下碰坏。在工作过程中，如要旋转测座，在转动时（特别是带有加长杆的情况下）一定要远离工件，并保证有足够的空间，以避免发生碰撞。注意保护测头，每次测量后，首先将立轴（Z轴）抬高至工件碰不到处。 无锡市唯尔得塑业有限公司文件编号WERD-IM-29 版本/修订A/0 生效日期2013.01.18 三坐标测量仪操作规程 页码2/2 分发号
编号：SM-ZD-65004 三坐标测量机安全操作规 程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
三坐标测量机安全操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1、零件检测时应满足下列环境要求： 室内温度：20℃±2℃ 室温变化：0.5℃/ h，2℃/ d 水平0.5℃/ m，垂直0.5℃/ m 空气相对湿度：55﹪-65﹪ 2、因Mistral测量机使用气浮轴承，而压缩空气的质量会造成气浮轴承和气浮导轨的划伤，每天要检查机床气压，定期清洗油水分离器。 3、开机前应用无水乙醇擦拭机器导轨，不能给导轨上擦拭任何性质的油脂。 4、开机前应检查气源，电源是否正常，检查接地，接地电阻应小于4欧姆。 5、被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的
测量精度及测尖的使用寿命。 6、被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。根据零件的大小、材料、结构及精度等特点，恒温时间一般在8-24小时。 7、大型及重型零件在放置到工作台上过程中应轻放，以避免剧烈碰撞造成工作台或零件受损。必要时可以在工作台上放置一块厚橡胶垫以防止碰撞。 8、小型及轻型零件放在工作台上，应固定后再进行测量，否则会影响测量精度。 9、在工作过程中，如要旋转测座，在转动时（特别是带有加长杆的情况下）一定要远离工件，并保证有足够的空间，以避免发生碰撞。 10、在工作过程中如有异常情况，应立即停机断电，并及时与厂家联系。 11、工作完成后，要清洗工作面。， 12、工作结束后，关闭电源，关闭机器总气源。 这里填写您的企业名字 Name of an enterprise
1.0目的 正确使用和维护三次元，以保证机器精度影响测量的准确性。 2.0适用范围：适用于本公司所有产品相关尺寸测量； 3.0品保部课长负责监督实施； 3」操作人员按本规定执行；所有测量程序须经过干部许可，方可修改； 4.0操作方法； 4.1开机流程： ①空气过滤系统②空气压缩机（三次元窗口电压盒）③排空压机内污水④打开控制柜电源（一调为I ）⑤将操作台旋钮转到RUN⑥将操作台旋钮转到START⑦开启电脑⑧打开蔡司测量软件Calypos. 4.2关机流程： ①退出软件②关闭电脑③按下急停按钮（START灯灭），再旋起④将操作台旋钮转到OFF ⑤关闭控制柜电源⑥关闭空气压缩机. 4.3测量基本步骤： 1.Fill-New输入程式名称. 2.测量建立坐标系的元素，建立坐标系. 3.设置安全平面. 4.测量需要计算的元素。 5.输出计算需要的数据。
6.设置列印格式 Resources-Define Printout-Select EXCEL Report 内选择已设定的 Excel 表格（Excel 表与程式名相同），设定 Excel 表位置:D-Zeiss-Calypso-home-om-Excel Report 5.0仪器的保养： 精密的仪器而言，仪器的保养直接影响到使用的寿命和测量的准确性. 1.每12h进行一次校正，校正前必须用无尘纸沾少些无水酒精将XYZ导轨单方向擦拭 干净，擦拭Z轴导轨的时候注意不要碰到光栅尺;原点球及测针擦拭时要小心，不 要用太大力； 2.每一星期需对仪器各部位作清洁，机器上方、各表面、Z轴导轨等；特别对于Z 轴 导轨，先转2#或4#测针，用无尘纸沾少些无水酒精单方向擦拭，再用BT清洗剂 清洁，注意液体不能流到白色陶瓷导轨下面； 3.每星期及每月对滤芯进行检查，不能有黄色油污（验证压力是否有油污、水）. 6.0环境要求： 1.温度 20°C-22°C,湿度 40-50% 2.必须保证在0. 5Mp a＞且空气中不能含有水和油。 3.仪器周围不能有强电场和强磁场。 4.保证周圉没有灰尘和震动 7.0注意事项： 1.拿放产品的时候注意不要碰到大理石平台，特别是Y轴导轨。 2.在每次更换测针、撞机、测量误差较大时，必须校正仪器。 3.测量产品之前，必须将其擦干净，以免影响测量结果。
1 目的 三坐标测量机是一种高精度的测量仪器，优良的使用环境，及时的维护和保养，能延长机器的使用寿命，并可保障精度，降低故障率，提高客户的使用效率。 2适用范围 适用于我公司质量部三坐标测量实验员。 3职责 3.1技术开发部： 3.1.1负责组织技术部人员及质量部人员进行培训。 3.1.2负责编制与提供三坐标测量机的操作规程、维护保养规定、检测产品的检测数 据、检测方法、等实验室应有的文件。 3.2质量部： 3.2.1体系管理员负责监督检查实验人员是否按操作规程、检测方法等标准化操作。 3.2.2负责使用三坐标测量机对模具、检具、产品等进行检测，并出具检测报告。 4程序 4.1、开机前的准备 4.1.1、三坐标测量机对环境要求比较严格，控制机房环境温度和温度（24小时以上） 温度范围：18-22℃温度变化：1℃/h 湿度范围：55%-65% 温度梯度：1℃/m 检测工件按规定时间提前放入测量机房进行恒温，三坐标测量机与检测工件的温差不超过0.3℃。 4.1.2、三坐标测量机使用空气轴承，开机前检查机床气源压力，放出过滤器中的油和水， 定期清洗过滤器及油水分离器。还应注意检查空气压缩机、储气罐和冷冻式空气干燥机。进入测量机的压缩空气要求： 空气压力：0.5-0.7Mpa 过滤精度：0.3μm 空气流量：0.3-0.46 m3/min 4.1.3、三坐标测量机的导轨加工精度很高，与空气轴承的间隙很小，开机前清洁测量机 的导轨和工作台表面，花岗岩导轨和工作台表面用无水乙醇擦拭。切记在保养过程中不能给任何导轨上任何性质的油脂。 4.1.4、开机前检查电源，在我国电源电压及频率的稳定性有待提高，所以雷顿三坐标必 须配置不间断稳压电源。设备必须有可靠的接地装置，接地电阻小于4Ω，当大于4Ω时，应补增接地装置长度。定期检查接地电阻，并注意日常维护。 4.1.5、在南方湿润的环境中还应该定期把电控柜打开，使电路板也得到充分的干燥，避 免电控系统由于受潮突然加电后损坏。经常检查光栅尺表面是否有水滴（尤其是开关
文件类别 三级文件文件编号YDE-QA-WI-038 生效日期2017-11-10 版次A0 页次第1页共3页 文件修订履历表 项目制订/修订日期 前版本/ 版次 最新版 本/版次 修订 页次 内容摘要 1 2017-11-10 A0 新制定 批准审核制订部门
文件类别 三级文件文件编号YDE-QA-WI-038 生效日期2017-11-10 版次A0 页次第2页共3页 1、目的 为了更准确的测量模具、产品，防止不良品流入下一道工序。 2、范围 各模具零件、铜公及产品的检测。 3、职责 操作员严格按设计图纸对所接收的模具零件、铜公执行检验。 4、定义无。 5、内容 5.1操作员接到模具零件时核对工件与图纸是否一致，明确检测内容及要求才能开始检测； 5.1.2开机：严格按照开机程序开机：开气压→开控制箱的电钥匙开关→开电脑→打开UCC软 件→打开Rational DMIS软件(开软件顺序不错工)，并用无水酒精无尘布擦拭工作台面； 5.1.3用布或纸巾把所测工件擦拭干净； 5.1.4用探针在工件表面上采点、用面线、点（三、二、一原则），采面时应尽可能是大范围内采点； 5.1.5根据设计图纸在工件上相应位置建立工件坐标； 5.1.6须建立安全平面，确保程序运行时安全； 5.1.7根据设计图纸和检测要求用相关功能检测； 5.1.8检测完所有尺寸后，选择所需用的尺寸输出栏，把其尺寸输出，然后将所有尺寸打印出来并判定； 5.1.9检测完后，把探针移到安全位置，把工件取下来连同检测报告一并交还送检人 5.1.10检测完后关机顺序与开机相反。 5.2若打开机驱动开关后，仍不能驱动机器，应检查操作模式中开关钥匙是否被旋转到0位。若机器不能上电，检查稳压电源箱电压是否220V。 5.2.1若不能打开驱动应检查以下事项： a.检查气源压力； b.检查控制面板急停开关是否拨起，速度开关是否在0位； c.检查X、Y、Z三轴续数头是否绿亮，如红亮应用无水酒精，倒少量在无尘布上擦拭干净； d.检查机器是否停在极限位置，如是用手轻推其横壁； e.检查外露电缆是否有断裂和弯折； f.关机后再次启动。 6、测量注意事项 6.1开机运行前检查气压，供气压力应在0.45-0.50.6mpa，保证Z轴气压平衡，以防Z轴在气压不平衡时造成Z轴不可修复的损坏。 6.2测量前先把被测工件清理干净，表面不可有油污,残渣，避开开粗结构测量精光位置。 6.3测量时保证被测工件与CAD模型坐标一致且摆放方向相同。 6.4编程之前检查CAD模型有无破面，如有，必须避开破面取点，或重新转图修补破面。
XXXXXX有限公司 三次元操作指引 文件修订记录表 版本/版次修订内容修订日期修订人A0 初版发行2019/4/20 XXX
编制部门XXX 批准/日期 1、目的 指导安全、正确操作蔡司CONTURA G2 三坐标测量机（以下简称三次元）获得准确的测量结果。 2、范围 本工作指引适用于本公司三次元相关操作及使用、维护。 3、定义 无 4、职责 测量员负责三次元的日常点检、保养、使用及输出测量数据。 5、内容 5.1 工作环境：使用三次元之前先确认环境符合下面的要求以取得正确的测量数据及 避免机器不必要的损耗。 温度：20℃±2℃ 湿度：55%±15% 气压：4.8~5.2 par (无水、无油、无尘) 5.2开机程序 5.2.1每日开机前用无尘布醮无水酒精擦拭大理石平台上空气垫导轨的外露部分。 5.2.2打开控制盒紧急停止开关，一键启动三次元（按下控制盒左侧的按钮），机器开 始自检，机器控制盒面板和探头上的指示灯开始闪烁，指示灯停止闪烁后自检完成。 5.2.3打开电脑双击Calypso 图标启动软件，屏幕上出现登录对话框后点击确定 开始登录。 5.2.4当桌面出现将测量机移到安全位置对话框时先确认三次元工作台面上没有可能 碰撞探头，测针的阻碍物后点击确定，将三次元的X、Y、Z三轴归零。机器归零后在Windows桌面上将出现三个工作界面：G2、状态窗口和Calypso user Desk。在三
编制部门XXX 批准/日期 次元工作时这三个工作界面中的任何一个界面的关闭都会导致三次元无法正常工作。 5.3测量前的准备 5.3.1测针校准，下列情况需要校准测针： ●安装了还没有校准过的新探针后必须经过校准才能被Calypso识别并使用。 ●温度变化过大或者测针碰撞会造成测量数据不准确需要重新校准测针。 ●三次元正常使用24小时后的探针误差会偏大，需重新校准测针。 5.3.2校准程序步骤：略（详见ZEISS软件操作说明）。 5.3.3测量软件使用：略（详见ZEISS软件操作说明）。 5.4关机程序 5.4.1将Z轴运行到右上方安全位置（不容易被触碰的位置）。 5.4.2关闭测量软件操作界面。 5.4.3按下操作盒急停开关，一键关闭三次元（按下控制盒左侧的按钮）。 5.4.4关闭三次元电脑。 5.5注意事项 5.5.1禁止在三次元电脑上安装其他应用软件，以免三次元操作软件不能正常运行。 5.5.2禁止用数据线连接手机到电脑，防止电脑被病毒感染。 5.5.3禁止在工作台导轨面上放置任何物品，保持导轨面清洁。 5.5.4测量工件时，如果中间休息，要把Z轴移动到被测工件的上方，并留出一段安全 距离，按下控制盒上的紧急停止按钮。测量完成后搬运工件时，先把测头移动到安全 位置，注意工件不能撞击工作台面，特别是导轨面。 5.5.5测量小孔或者狭窄槽之前请先确认接近回退距离设置是否恰当。 5.5.6在使用过程中，当各轴移动到极限位置或测针接近工件时应降低速度，避免碰撞。 5.5.7在工作过程中如有异常情况，应立即停机检查，注意气压表压力，如发现断气、
三坐标测量技术规范 1 测量准备 2 1.1 基本原则 2 1.2 测量准备 2 2 工件装夹 2 2.1 产品形状的保持 2 2.2 装夹方位 2 2.3 装夹技巧 2 3 测量 3 3.1 测量的内容和次序 3 3.2 基准点组的测量 3 3.3 线的测量 3 3.4 面的测量 4 3.5 对称部分的测量 5 3.6 测量密度 5 3.7 测量可靠性 5 4 测量数据管理 5 4.1 数据分类与分割 6 4.2 数据文件命名 6 4.3 填写测量报告 6 4.4 数据保存 7
2 数据处理 7 2.1 数据转换 7 2.2 重定位整合 7 2.2.1 应用背景 7 2.2.2 重定位整合原理 7 2.2.3 重定位整合操作 9 2.3 对称基准重建 10 2.4 变形处理 10 3 设备维护 10 附1 ：三坐标测量报表 11 1 测量准备 1.1 基本原则 产品测量遵循以下基本原则： 所有零部件应尽可能在装配状态下测量，在装配状态下无法测量的部分可分两种情况处理：一是零件之间互相遮挡的部分，可采取逐层拆卸逐层测量的方法进行。二是零件的反面，应采用重定位的方法进行。 在拆卸任何零件之前均应测量其重定位基准（重定位基准点或边界线），并注意在拆卸过程中保证产品上的所有零件不发生变形。 1.2 测量准备 为了方便测量，提高测量速度，在测量前应对零件上不明显的轮
廓（倒圆）进行描点。点应描在轮廓的中心线上，并尽可能光顺。可通过观察平行光（日光或日光灯）在轮廓上反射光线形成的条纹来辅助描点。 2 工件装夹 2.1 产品形状的保持 确保装配体及其每个零件在测量状态下的形状与使用状态下一致，不得使产品在装夹时发生变形。 对于刚性较好的装配体，应在装夹时自然放置在支架上，然后进行加固。而对于柔性或已经产生变形的工件，则应用强行约束使其形状恢复至使用状态，然后再安装到支架上固定。 应利用支架、垫块等辅助工具保证每一个零件的各部分以及整个装配体的刚性。特别注意在对装配体逐层拆卸、逐层测量时，应确保每一零件不发生变形。 2.2 装夹方位 将工件放置在三坐标测量机的测量范围内，如不能在一次装夹位置下完成测量，则可进行多次定位，称为重定位。重定位应注意以下原则： （1）使每次定位所能达到的测量范围最大化，以减少重定位次数。 （2）每次定位应与之前的某次定位有尽可能大的重合测量区域，以保证定位基准的设置和重定位变换的精度。 （3）应尽可能减少重定位变换（即每次定位向第一次定位进行
三坐标测量机安全操作规 程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
三坐标测量机安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1、零件检测时应满足下列环境要求： 室内温度：20℃±2℃ 室温变化：0.5℃/ h，2℃/ d 水平0.5℃/ m，垂直0.5℃/ m 空气相对湿度：55﹪-65﹪ 2、因Mistral测量机使用气浮轴承，而压缩空气的质 量会造成气浮轴承和气浮导轨的划伤，每天要检查机床气 压，定期清洗油水分离器。 3、开机前应用无水乙醇擦拭机器导轨，不能给导轨上 擦拭任何性质的油脂。 4、开机前应检查气源，电源是否正常，检查接地，接 地电阻应小于4欧姆。
5、被测零件在检测之前，应先清洗去毛刺，防止在加工完成后零件表面残留的冷却液及加工残留物影响测量机的测量精度及测尖的使用寿命。 6、被测零件在测量之前应在室内恒温，如果温度相差过大就会影响测量精度。根据零件的大小、材料、结构及精度等特点，恒温时间一般在8-24小时。 7、大型及重型零件在放置到工作台上过程中应轻放，以避免剧烈碰撞造成工作台或零件受损。必要时可以在工作台上放置一块厚橡胶垫以防止碰撞。 8、小型及轻型零件放在工作台上，应固定后再进行测量，否则会影响测量精度。 9、在工作过程中，如要旋转测座，在转动时（特别是带有加长杆的情况下）一定要远离工件，并保证有足够的空间，以避免发生碰撞。 10、在工作过程中如有异常情况，应立即停机断电，
二次元高度规操作规范 １.目的： 通过规范之操作，更有效的维护齿轮咬合器操作的使用精度和寿命,并确保同一种量 测设备在不同人员的使用下,有一种方法可以依循,使结果的变异降到最低． ２.范围： 品管部量测人员适用之. ３.定义： 接触式平面量测,尤其是对于部件高度或距离等尺寸精确量测. ４.操作方法： 4.1检查主体所接电源线有无插到位及破损,因其配备110V~240V之整流器.故所接电压 一般可为220V. 开机 4.2.1打关电源开关,出现初始画面. 校正: 4.2.2轻轻匀速移动滑动装置至最高点位置听到“嘟”声OK,即进行归零校正. 4.2.3按”选择测头键”及”平面校正键”设定测头及ABS原点,此ABS原点是坐标系统 原点为量测基准点,此时画面提示Z为0mm 4.2.4测头直径校正:移动测头接近校正块凸出面之下方,按”选择测头键”选择”块规 上下校正”后按enter确定,其会自动量测,完毕后将测头移上来接近于校正块平面处, 按enter键确定后其会自动量测OK后,测头直径设定完成,即进入1D状态. 一般正常量测1D
4.4编集教学程序<详见手册8~1~2页> 4.4.1按TEACH键输入档案后及注解. 4.4.2进入一般正常量测模式,同上. 4.4.3以上一般正常量测步骤完成后储存,按Teach键跳出教学量测模式回到一般正常 量测模式画面. 4.5执行重复量测教学程序,<详见手册8~3~4页>,按RUN键进入重复量测模式画面选择所 需程序文件,按 enter键确定后依需求执行阶段量测,注意看下方提示命令信息栏内,依提 示进行操作,(注意在量测等待中你须迅速移动工件至量测位置,)程序执行完毕后按 enter跳出重复量测模式, 回到一般正常量测模式.. 4.6若须修改程序,按EDIT键进入程序修改模式,用光标选择所需修改的程序文件名,按 enter键进入后选择修改之种类进行修改.<详见手册8~5~7页>. 4.7转换测头方式:可以量测测头转换前有测量阻碍的工件部位,量程可达972mm. 步骤一:改变测头装置位置前,先移动其至基准点之上.按”选择测头键”选择”同向球形 测头图钮”键进行基准点量测;步骤二:改变测头装置位置后移动其至同一基准点之上, 按enter键作基准点量测,再进入一般正常量测模式<详见手册4~13页>. 4.8 2D
一、操作环境 1、生产型测量机床的温度保持在 20±2℃，温度梯度要求1℃/m,环境温度变化1℃/h-2℃/24h，相对湿度25-75%。 2、稳压电源的输出电压为交流220v±10%。 3、气源的出口温度为20±4℃. 4、空调应24小时开机，空调的检修时间放在秋天进行，从而保证测量机精度稳定性及避免结露。条件允许的尽量配备除湿机。 二、开机检查 1、每天开机前首先检查供气压力达到要求后才能开控制柜。三联体处压力：0.4MPa-0.45 MPa,气源供气压力≥0.6MPa。 2、当三联体滤杯表面有明显油渍或水渍时，需要检查过滤器或冷干机是否有效工作，滤芯需要定期更换，最少每年一次，前置过滤器系统滤芯也应定期更换，最少每年一次。 3、每天开机前，用高织纱纯棉布和 无水乙醇清洁轴导轨面，待导轨面干燥后才能运行机器。严禁用酒精清洁仪器喷漆面。
4、开机顺序为：a、打开气源；b、开启控制电源和计算机电源，系统进入自检状态（操纵盒所有只是灯全亮）; c、待系统自检完毕，按下machine start按钮加电（急停键必须松开）；d、启动PC-DMIS软件，测量机进行回机器零点过程（机器回零点前，先将测头手动移至安全位置，保证测头复位旋转和Z轴向上运动时无障碍，不会发生碰撞）； e、回机器零点过程完成后，PC-DMIS 进入正常工作界面，测量机进入正常工作状态。 5、控制柜开启后，首先检查Z轴是否有缓慢上下滑动的现象，如有此现象，请立即按下急停按钮，并与海克斯康服务工程师联系。 三、操作注意事项 1、程序第一次运行，要将速度降至10-30%，并注意运行轨迹是否符合要求。 2、在搬放工件时，先将测头移到安全位置，要注意工件尽量避免磕碰工作台面，特别是机器的导轨面。 3、在上下工件的过程中，必要时需要考虑按下急停按钮。 4、长时间不用的钢制标准球，擦拭干净后需油封防锈。 5、在使用花岗石工作台面上的镶嵌件固定工件时，扭矩不得超过20Nm，如频繁固定，建议配备扭矩扳手。 四、测头使用注意事项 1、在拆装测头、测杆时为保护免受人为损坏，要使用随机提供的专用限力工具，更换后所使用的测头需要标定。 2、在手操杆手动方式下移动设备时，要切换到快捷模式，在接近采点位置时，要切换到慢速模式。 3、旋转测头、校验测头、自动更换
三次元安全操作规范 1目的：为了能科学、合理的使用三次元，预防三次元损坏事故的发生，特此制定本规范： 2权责： 2.1外厂模具检测：由于外厂送检的模具结构非常复杂，形状比较怪异， 测量难度较大，测量过程讲究测量技巧和丰富的经验，故外厂模具由 编辑程序专业人员负责测量 2.2公司所有需要三次元编程序检测的产品，都必须由编辑程序专业人员 统一编程，编程的同时也教导自已的下属, 使下属的测量能力慢慢得 到提升 2.3程序编好后，编程人员必须运行程序，确保该程序的整个运行过程 是正常的才能知会运行程序人员，同时告知运行程序人员该程序产 品的摆放方法，运行程序人员收到该信息后需做好笔记，记录好产 品的型号、制程程序里该程序的名称，防止用错程序，导致三次元的 损坏 3运行程序的步聚： 3.1按照之前编程人员告知的方法将产品摆放在合理的位置上； 3.2打开该产品的程序； 3.3确认当前使用的加载测头名称是否正确，如不正确，需重新调用加载 测头名称或换测头并校正测头； 3.4按Ctrl+Q 快捷键运行程序； 3.5按照弹出窗口的提示在产品上手动测量相应的元素，每测量完提示的
元素后按RTN TO SCREE键（确认按钮）； 3.6提示的元素测量完后按SLOW?（慢速按钮），AUTO键（自动测量按钮）； 3.7探针开始自动测量，此时需双手拿着操纵盒，左手大拇指放在急停开关 上方，同时眼睛盯着探针自动移动测量过程，如自动移动测量过程中发 现移动异常或测针即将会撞针前需按急停开关，防止测头撞针，导致探 针的损坏； 3.8程序运行完后，需按JOY键（手动按钮），将测头移动到安全位置； 3.9报告编辑，报告上需体现出测量产品的检验串号、日期、时间，以便追溯； 3.10将报告保存到相应的文件夹里。
便携式三坐标测量仪操作规程 一、安装测量臂与探针： 1、打开运输包装箱，双手提取测量臂FaroArm，注意不让测量臂 各关节承受外力； 2、安装将测量臂FaroArm通过螺纹固定于底座支架上，注意安装 扭矩适中； 3、利用绑带绑缚测量臂FaroArm，防止其自由下落而损伤关节； 注意每测量步骤完成都要将测量臂FaroArm复位并绑缚； 4、根据需要安装3mm球探针、6mm球探针或点探针，注意安装扭 矩适中。 二、连接设备： 1、通过数据线、电源线等将测量臂主机FaroArm、电源、电脑连 接；可以将电池安装到测量臂主机充电器内充电；检查保证连 接正确； 2、打开电源，电源指示灯亮；打开电脑及测量软件界面；（测量软 件需要“加密狗”）； 3、测量软件界面显示设备连接完好后，即可进行如下步骤。 三、探针校准： 1、自定义探针：在测量软件界面中根据测量需要选择3mm球探针、 6mm球探针或点探针； 2、选择“单孔探针校准圆锥”或“球探针校准器”，将其固定； 3、在测量软件界面选择“单孔校准”或“球校准”导航校准；
4、进行探针校准。 四、测量： 除了常规测量之外，对超出测量臂测量范围的大型工件，还可以用三个“蛙跳球”进行位置移动转换测量。 测量过程注意事项： 1、必须做探针校准； 2、注意测量软件界面中对测量臂FaroArm关节转动极限位置的报警 提示； 3、每测量步骤完成测量臂FaroArm的复位及绑缚，有效保护关节； 4、使用配备电源，并杜绝工作状态将FaroArm断电；但数据线可以 即时插拔； 5、被测量工件必须与测量臂FaroArm相对位置保持固定，可采用热 溶胶固定或夹持工件等方法。 五、测量结果分析，报表： 1、及时保存测量结果输出数据； 2、可打印测量结果输出数据报表； 3、可将测量结果与数据模型进行比对，输出数模比对数据报表。 六、拆卸： 1、必须首先拆卸探针并放置到探针盒中正确位置； 2、注意保护测量臂FaroArm； 编制：安仁图审核：批准：不定积分解题方法总结 摘要：在微分学中，已知函数求它的导数或微分是需要解决的基本问题。而在实际应用中，很多情况需要使用微分法的逆运算——积分。不定积分是定积分、二重积分等的基础，学好不定积分十分重要。然
