拉深（又称拉延）是利用拉深模在压力机的压力作用下，将平板坯料或空心工序件制成开口空心零件的加工方法。它是冲压基本工序之一，广泛应用于汽车、电子、日用品、仪表、航空和航天等各种工业部门的产品生产中，不仅可以加工旋转体零件，还可加工盒形零件及其它形状复杂的薄壁零件，如图4.1.1所示。
a)轴对称旋转体拉深件b)盒形件c)不对称拉深件
图4.1.1拉深件类型
拉深可分为不变薄拉深和变薄拉深。前者拉深成形后的零件，其各部分的壁厚与拉深前的坯料相比基本不变；后者拉深成形后的零件，其壁厚与拉深前的坯料相比有明显的变薄，这种变薄是产品要求的，零件呈现是底厚、壁薄的特点。在实际生产中，应用较多的是不变薄拉深。本章重点介绍不变薄拉深工艺与模具设计。
拉深所使用的模具叫拉深模。拉深模结构相对较简单，与冲裁模比较，工作部分有较大的圆角，表面质量要求高，凸、凹模间隙略大于板料厚度。图4.1.2为有压边圈的首次拉深模的结构图，平板坯料放入定位板6内，当上模下行时，首先由压边圈5和凹模7将平板坯料压住，随后凸模10将坯料逐渐拉入凹模孔内形成直壁圆筒。成形后，当上模回升时，弹簧4恢复，利用压边圈5将拉深件从凸模10上卸下，为了便于成形和卸料，在凸模10上开设有通气孔。压边圈在这副模具中，既起压边作用，又起卸载作用。
图4.1.2拉深模结构图
１－模柄２－上模座３－凸模固定板４－弹簧５－压边圈
６－定位板７－凹模８－下模座９－卸料螺钉10－凸模

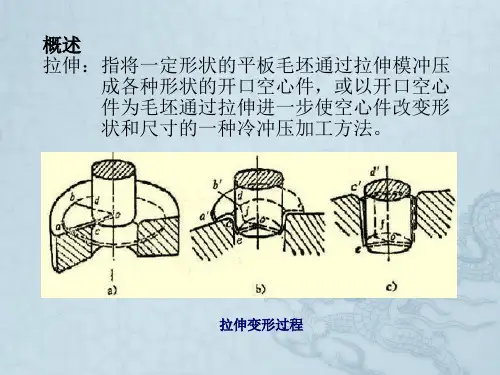

圆筒形件是最典型的拉深件。平板圆形坯料拉深成为圆筒形件的变形过程如图
图4.2.1拉深变形过程图4.2.2 拉深的网格试验
拉深过程中出现质量问题主要是凸缘变形区的起皱和筒壁传力区的拉裂。凸缘区起皱是由于切向压应力引起板料失去稳定而产生弯曲；传力区的拉裂是由于拉应力超过抗拉强度引起板料断裂。同时，拉深变形区板料有所增厚，而传力区板料有所变薄。这些现象表明，在拉深过程中，坯料内各区的应力、应变状态是不同的，因而出现的问题也不同。为了更好地解决上述问题，有必要研究拉深过程中坯料内各区的应力与应变状态。
图4.2.3是拉深过程中某一瞬间坯料所处的状态。根据应力与应变状态不同，可将坯料划分为五个部分。
图4.2.3拉深过程的应力与应变状态
1.凸缘部分（见图4.
2.3ａ、图4.2.3ｂ、图4.2.3ｃ）
这是拉深的主要变形区，材料在径向拉应力和切向压应力的共同作用下产生切向压缩与径向伸长变形而逐渐被拉入凹模。力学分析可证明，凸缘变形区的和是按对数曲线分布的，其分布情况如图4.2.4所示，在=r处（即凹模入口处），凸缘上的值最大，值最小；在=处（即凸缘的外边缘），的值最大，为零。
1.冲压工艺性分析及冲压模方案确定 工件名称：端盖 生产批量：大批量 材料：F 08 材料厚度：2mm 零件图
1.1 冲压工艺性分析 （1）冲压件为F 08钢板，是优质碳素结构钢，具有良好的可冲压性能； （2）该工件没有厚度不变的要求，因此工件的形状满足拉深工艺要求。各圆角尺寸R=1mm ,满足拉深对圆角半径的要求。由φ24+00.23mm 查参考文献[1]中表7.14可知它的尺寸精度为IT13级，满足拉深工序对工件的公差等级的要求。 （3）该零件的外形是圆形，比较简单、规则。工件中间有孔，且孔在平面上，。这部分可以用冲裁工序完成. （4）零件图上未标注尺寸偏差的，可按IT14级确定工件尺寸的公差。经查参考文献[1]中表7.14，各尺寸为： 6.1-00. 36mm R10036.0-mm R7036.0-mm 3.005+φmm 48435.0±mm 。 1.2 工艺方案及模具结构的确定 根据工件的根据工件的工艺性分析，可知冷冲压要完成的基本工序有：拉深、落料、冲孔和整形。由此制定两套工艺方案： 方案一：先落料，然后冲孔，再拉伸，三个简单模,此方案模具结构简单，使用寿命长，制造周期短，但是需要三道工序，三套模具才能完成零件的加工，生产率低，难以满足零件大批量生产的要求，而且工件尺寸的累积误差大，所需要的模具操作人员也比较多。 方案二：拉深、落料、冲孔复合模。此方案模具结构紧凑，工序集中，对压力机工作台面的面积要求较小，且内外形相对位置及零件尺寸的一致性非常好，制件面平直，并且制造精度高。缺点是结构复杂，安装、试和维修不方便，制造周期长。由零件图可知，圆筒件部分的拉深尺寸不大，亦可一次拉成，可以考虑采用复合模；又由于产品批量较大，工序分散的单一工序生产不能满足生产需求，应考虑集中的工艺方法。经综合分析论证，采用拉深、落料、冲孔复合模既能满足生产量的要求，又能保证产品质量和模具的合理性，故采用方案二。 2 模具的设计 2.1 落料模设计计算 2.1.1毛坯尺寸及排样 根据公式 D=rd dH dp 44.34)2(2-++δ 计算出展平后φ38mm 所变化成的直径大小。 D=20144.31.4204)638(??-??++
拉深（又称拉延）是利用拉深模在压力机的压力作用下，将平板坯料或空心工序件制成开口空心零件的加工方法。它是冲压基本工序之一，广泛应用于汽车、电子、日用品、仪表、航空和航天等各种工业部门的产品生产中，不仅可以加工旋转体零件，还可加工盒形零件及其它形状复杂的薄壁零件，如图4.1.1所示。 a)轴对称旋转体拉深件b)盒形件c)不对称拉深件 图4.1.1拉深件类型 拉深可分为不变薄拉深和变薄拉深。前者拉深成形后的零件，其各部分的壁厚与拉深前的坯料相比基本不变；后者拉深成形后的零件，其壁厚与拉深前的坯料相比有明显的变薄，这种变薄是产品要求的，零件呈现是底厚、壁薄的特点。在实际生产中，应用较多的是不变薄拉深。本章重点介绍不变薄拉深工艺与模具设计。 拉深所使用的模具叫拉深模。拉深模结构相对较简单，与冲裁模比较，工作部分有较大的圆角，表面质量要求高，凸、凹模间隙略大于板料厚度。图4.1.2为有压边圈的首次拉深模的结构图，平板坯料放入定位板6内，当上模下行时，首先由压边圈5和凹模7将平板坯料压住，随后凸模10将坯料逐渐拉入凹模孔内形成直壁圆筒。成形后，当上模回升时，弹簧4恢复，利用压边圈5将拉深件从凸模10上卸下，为了便于成形和卸料，在凸模10上开设有通气孔。压边圈在这副模具中，既起压边作用，又起卸载作用。
图4.1.2拉深模结构图 １－模柄２－上模座３－凸模固定板４－弹簧５－压边圈 ６－定位板７－凹模８－下模座９－卸料螺钉10－凸模 圆筒形件是最典型的拉深件。平板圆形坯料拉深成为圆筒形件的变形过程如图
图4.2.1拉深变形过程图4.2.2 拉深的网格试验
拉深过程中出现质量问题主要是凸缘变形区的起皱和筒壁传力区的拉裂。凸缘区起皱是由于切向压应力引起板料失去稳定而产生弯曲；传力区的拉裂是由于拉应力超过抗拉强度引起板料断裂。同时，拉深变形区板料有所增厚，而传力区板料有所变薄。这些现象表明，在拉深过程中，坯料内各区的应力、应变状态是不同的，因而出现的问题也不同。为了更好地解决上述问题，有必要研究拉深过程中坯料内各区的应力与应变状态。 图4.2.3是拉深过程中某一瞬间坯料所处的状态。根据应力与应变状态不同，可将坯料划分为五个部分。
前言 模具是制造业的重要基础装备，它是―无以伦比的效益放大器‖。没有高水平的模具，也就没有高水平的工业产品，因此模具技术也成为衡量一个国家产品制造水平的重要标志之一，正因为模具的重要性及其在国民经济中重要地位，模具工业一直被提到很高的位置。 从起步到现在，我国模具工业已经走过了半个多世纪。从20 世纪以来，我国就开始重视模具行业的发展，提出政府要支持模具行业的发展，以带动制造业的蓬勃发展。有关专家表示，我国的加工成本相对较低，模具加工业日趋成熟，技术水平不断提高，人员素质大幅提高，国内投资环境越来越好，各种有利因素使越来越多国外企业选择我国作为模具加工的基地。因为模具生产的最终产品的价值，往往是模具价格的几十倍，上百倍。目前，模具技术已成为衡量一个国家产品制造水平高低的最重要标志。它决定着产品的质量、效益和新产品的开发能力。 模具工业在我国国民经济中的重要性，主要表现在国民经济的五大支柱产业——机械、电子、汽车、石油化工和建筑。事实上，模具是属于边缘科学，它涉及机械设计制造、塑性加工、铸造、金属材料及其热处理、高分子材料、金属物理、凝固理论、粉末冶金、塑料、橡胶、玻璃等诸多学科、领域和行业。 据统计资料，模具可带动其相关产业的比例大约是1:100 ，即模具发展 1 亿元，可带动相关产业100 亿元。通过模具加工产品，可以大大提高生产效率，节约原材料，降低能耗和成本，保持产品高一致性等。如今，模具因其生产效率高、产品质量好、材料消耗低、生产成本低而在各行各业得到了应用，并且直接为高新技术产业服务；特别是在制造业中，它起着其它行业无可取替代的支撑作用，对地区经济的发展发挥着辐射性的影响。
拉深模具设计说明 书
课程设计（论文） 题目：拉深模具设计图纸：
目录 前言 (1) 1冲裁件工艺性分析 (2) 1.1材料选择 (2) 1.2工件结构形状 (2) 1.3尺寸精度 (2) 2 冲裁工艺方案的确定 (3) 3 模具结构形式的确定 (4) 4.模具总体结构设计 (4) 4.1模具类型的选择 (4) 4.2操作与定位方式 (4) 4.3部分零部件的设计 (4) 4.3.1凸凹模的设计 (4) 4.3.2卸料部分的设计 (6)
4.3.3推件装置的设计 (7) 4.3.4模架的设计 (8) 4.3.5模架的选用 (8) 4.3.6上、下模座的选用 (8) 4.4工作零件材料的选用 (9) 5模具工艺参数确定 (9) 5.1排样设计与计算 (9) 5.2搭边值的确定 (9) 5.3材料利用率的计算 (10) 5.4凸、凹模刃口尺寸的计算 (11) 5.4.1刃口尺寸计算的基本原则 (11) 5.4.2刃口尺寸的计算......................................................... 错误!未定义书签。6计算冲压力与压力机的初选 .. (12) 7 模具压力中心的确定 (14) 8冲压设备的选择 (15)
9模具零件图 (16) 10模具总装图 (18) 总结...................................................................................... 错误!未定义书签。参考文献 .............................................................................. 错误!未定义书签。 前言 冲压加工是现代机械制造业中先进高效的加工方法之一。冲压加工的应用十分广泛，不但能够加工金属材料，而且能够加工非金属材料。在现代制造业，比如汽车、拖拉机、农业机械、电机、电器、仪表、化工容器、玩具以及日常生活用品的生产方面，都占有十分重要的地位。
端盖拉伸模设计 目录 目录 (1) 第一章零件的工艺性分析 (2) 第二章毛坯尺寸展开计算 (3) 第三章拉深工序次数及拉深系数确定 (5) 第四章冲裁力与拉深力的计算 (11) 第五章凸、凹模的设计 (7) 1、落料凸、凹模尺寸计算 (7) 2、拉深凸、凹模尺寸计算 (8) 3、粗糙度的确定 (9) 第六章模具基本结构的确定 (13) 第七章模具主要零件的强度校核 (15) 第八章冲压设备的选择 (16) 1、初选设备 (16) 2、设备的校核 (18) 主要参考文献 附录
第一章零件的工艺性分析 1、零件的形状、尺寸及一般要求 该零件为厚度1mm，展开直径为φ135mm，中心孔直径为φ35mm，零件材料20钢，尺寸精度按图纸要求。 2、工艺方案的分析及确定 工件由落料、冲孔、拉深、三道工序成型，工件形状较简单。 本次主要设计其第三道工序。 第二章毛坯尺寸展开计算 1
旋转体零件采用圆形毛坯，在不变薄拉深中，材料厚度虽有变化，但其平均值与毛坯原始厚度十分接近。因此，其直径按面积相等的原则计算，即毛坯面积与拉深件面积（加上修边余量）相等。 1、确定修边余量 在拉深的过程中，常因材料机械性能的方向性、模具间隙不均、板厚变化、摩擦阻力不等及定位不准等影响，而使拉深件口部周边不齐，必须进行修边，故在计算毛坯尺寸时应按加上修边余量后的零件尺寸进行展开计算。 修边余量的数值可查文献《实用模具技术手册》表5-7. 由于工件凸缘的相对直径 d凸/d = 1.1013 查表可得修边余量δ=3.5mm。 2、毛坯尺寸计算 根据工件的形状，可将其分成F1-F8这几个部分。则可计算出各部分的展开面积如下： F1 =π/4[2π(4+t/2)(90.8-t)+4.56(4+t/2)2 =π/4[2π×5×88.8+4.56×52] =222π2+28.5π F2 =π(d-t)(h-r1-r2-t) =π(90.8-2)(34-4-2-2) =2308.8π
拉深模设计案例 拉深图所示带凸缘圆筒形零件，材料为08钢，厚度t =1mm ，大批量生产。试确定拉深工艺，设计拉深模。 1．零件的工艺性分析 该零件为带凸缘圆筒形件，要求内形尺寸，料厚t =1mm ，没有厚度不变的要求；零件的形状简单、对称，底部圆角半径r =2mm ＞t ，凸缘处的圆角半径R =2mm=2t ，满足拉深工艺对形状和圆角半径的要求；尺寸φ2 .00 1.20+mm 为IT12级，其余 尺寸为自由公差，满足拉深工艺对精度等级的要求；零件所用材料08钢的拉深性能较好，易于拉深成形。 综上所述，该零件的拉深工艺性较好，可用拉深工序加工。 2．确定工艺方案 为了确定零件的成形工艺方案，先应计算拉深次数及有关工序尺寸。 (1) 计算坯料直径D 根据零件尺寸查表5-5得切边余量?R =2.2mm ，故实际凸缘直径d t =(55.4+2×2.2)=59.8mm 。由表5-6查得带凸缘圆筒形件的坯料直径计算公式为 D =232 4222212156.428.64828.6d d R Rd h d r rd d -++++++ 依图5-23，d 1=16.1mm ，R =r =2.5mm ，d 2=21.1mm ，h =27mm ，d 3=26.1mm ，d 4=59.8mm ， 代入上式得 D =28953200+≈78(mm) (其中3200×π/4为该拉深件除去凸缘平面部分的表面积) (2) 判断可否一次拉深成形 根据 t /D =1/78 = 1.28 % d t /d = 59.8/21.1 = 2.83 H /d = 32/21.1 =1. 52 m t =d /D =21.1/78=0.27 查表5-12、表5-13，[m 1]=0.35，[H 1/d 1]=0.21，说明该零件不能一次拉深成形，需要多次拉深。 (3) 确定首次拉深工序件尺寸 初定d t /d 1=1.3，查表5-12得[m 1]=0.51，取m 1= 0.52，则 d 1= m 1 ×D = 0.52×78 = 40.5(mm) 取r 1=R 1= 5.5 mm 为了使以后各次拉深时凸缘不再变形，取首次拉入凹模的材料面积比最后一次拉入凹模的材料面积(即零件中除去凸缘平面以外的表面积3200×π/4)增加5%，故坯料直径修正为 D =2895%1053200+?≈79(mm) 按式(5-9)，可得首次拉深高度为 H 1 = )(14.0)(43.0)(25.0212 11 11221R r d R r d D d t -+++- = )5.55.5(43.0)8.5979(5 .4025 .022+?+-?=21.2(mm) 验算所取m 1是否合理：根据t /D =1.28 %，d t /d 1 = 59.8/40.5=1.48，查表5-13可知[H 1/d 1]=
目录 序言 .................................................. - 1 - 第一章零件结构及工艺性分析 .......................... - 2 - 1.1 零件结构 ..................................................................................................................................... - 2 - 1.2零件工艺性分析........................................................................................................................... - 2 - 第二章零件工艺方案的确定 ............................ - 4 - 工艺方案的确定 ................................................................................................................................ - 4 - 第三章模具设计 ...................................... - 5 - 3.1模具类型及结构形式的确定....................................................................................................... - 5 - 3.2 模具工作过程.............................................................................................................................. - 6 - 3.3拉深模工作部分的结构和尺寸确定........................................................................................... - 7 - 3.4 模具主要零件的设计与选用...................................................................................................... - 7 - 3.4.1工作零件的选择................................................................................................................ - 7 - 3.4.2凹模 ................................................................................................................................... - 8 - 3.4.3凸凹模................................................................................................................................ - 9 - 3.4.4其他支撑零件.................................................................................................................. - 10 - 3.4.5 拉伸力的计算................................................................................................................. - 11 - 第四章压力机的选用 ................................. - 12 - 第五章产品的技术与设计总结 ......................... - 13 - 结语致谢 ............................................ - 14 - 参考文献 ............................................. - 15 -
分类号单位代码10642 密级公开学号 课程设计 论文题目：筒型拉伸件的设计 姓名： 学号： 专业：机械工程 班级：4班 中国 重庆 二〇一五年五月
目录 前言 (2) 一．冲压件工艺分析 (2) 1.工艺方案的分析 (3) 2.主要工艺参数计算 (3) 三．计算工序冲压力，压力中心以及初选压力机 (5) 1.落料力的计算 (5) 2.计算卸料力和顶件力 (6) 3.计算拉深力 (6) 4.计算压边力 (6) 四．磨具零件主要工作部分尺寸计算 (6) 1.落料刃口尺寸计算 (6) 2.拉深凸凹模工作尺寸计算 (7) 1.装配图 (8) 2.卸料装备的选择 (9) 3.压力机的选择 (9) 4.总结 (9) 前言 冲压是利用安装在冲压设备（主要是压力机）上的模具对材料施加压力，使其产生分离或塑性变形，从而获得所需零件（俗称冲压或冲压件）的一种压力加工方法。冲压通常是在常温下对材料进行冷变形加工，且主要采用板料来加工成所需零件，所以也叫冷冲压或板料冲压。冲压是材料压力加工或塑性加工的主要方法之一，隶属于材料成型工程术。 冲压所使用的模具称为冲压模具，简称冲模。冲模是将材料（金属或非金属）批量加工成所需冲件的专用工具。冲模在冲压中至关重要，没有符合要求的冲模，批量冲压生产就难以进行；没有先进的冲模，先进的冲压工艺就无法实现。冲压工艺与模具、冲压设备和冲压材料构成冲压加工的三要素，只有它们相互结合才能得出冲压件。与机械加工及塑性加工的其它方法相比，冲压加工无论在技术方面还是经济方面都具有许多独特的优点。 一．冲压件工艺分析 1.材料：该冲裁件的材料是79NiMo4,具有较好的可拉深性能。 2.零件结构：该制件为圆筒形拉深件，故对毛坯计算重要。
第四章拉深工艺及拉深模具设计复习题答案 一、填空题 1.拉深是是利用拉深模将平板毛坯压制成开口空心件或将开口空心件进一步变 形的冲压工艺。 2.拉深凸模和凹模与冲裁模不同之处在于，拉深凸、凹模都有一定的圆角而不 是锋利的刃口，其间隙一般稍大于板料的厚度。 3.拉深系数m是拉深后的工件直径和拉深前的毛坯直径的比值，m越小，则变 形程度越大。 4.拉深过程中，变形区是坯料的凸缘部分。坯料变形区在切向压应力和径向拉 应力的作用下，产生切向压缩和径向伸长的变形。 5.对于直壁类轴对称的拉深件，其主要变形特点有：（１）变形区为凸缘部分； （２）坯料变形区在切向压应力和径向拉应力的作用下，产生切向压缩与径向的伸长，即一向受压、一向收拉的变形；（３）极限变形程度主要受传力区承载能力的限制。 6.拉深时，凸缘变形区的起皱和筒壁传力区的拉裂是拉深工艺能否顺利进行的 主要障碍。 7.拉深中，产生起皱的现象是因为该区域内受较大的压应力的作用，导致材料 失稳_而引起。 8.拉深件的毛坯尺寸确定依据是面积相等的原则。 9.拉深件的壁厚不均匀。下部壁厚略有减薄，上部却有所增厚。 10.在拉深过程中，坯料各区的应力与应变是不均匀的。即使在凸缘变形区也是 这样，愈靠近外缘，变形程度愈大，板料增厚也愈大。 11.板料的相对厚度t/D越小，则抵抗失稳能力越愈弱，越容易起皱。
12.因材料性能和模具几何形状等因素的影响，会造成拉深件口部不齐，尤其是 经过多次拉深的拉深件，起口部质量更差。因此在多数情况下采用加大加大工序件高度或凸缘直径的方法，拉深后再经过切边工序以保证零件质量。13.拉深工艺顺利进行的必要条件是筒壁传力区最大拉应力小于危险断面的抗拉 强度。 14.正方形盒形件的坯料形状是圆形；矩形盒形件的坯料形状为长圆形或椭圆形。 15.用理论计算方法确定坯料尺寸不是绝对准确，因此对于形状复杂的拉深件， 通常是先做好拉深模，以理论分析方法初步确定的坯料进行试模，经反复试模，直到得到符合要求的冲件时，在将符合要求的坯料形状和尺寸作为制造落料模的依据。 16.影响极限拉深系数的因素有：材料的力学性能、板料的相对厚度、拉深条件 等。 17.一般地说，材料组织均匀、屈强比小、塑性好、板平面方向性小、板厚方向 系数大、硬化指数大的板料，极限拉深系数较小。 18.拉深凸模圆角半径太小，会增大拉应力，降低危险断面的抗拉强度，因而会 引起拉深件拉裂，降低极限变形。 19.拉深凹模圆角半径大，允许的极限拉深系数可减小，但过大的圆角半径会使 板料悬空面积增大，容易产生失稳起皱。 20.拉深凸模、凹模的间隙应适当，太小会不利于坯料在拉深时的塑性流动，增 大拉深力，而间隙太大，则会影响拉深件的精度，回弹也大。 21.确定拉深次数的方法通常是：根据工件的相对高度查表而得，或者采用推算 法，根据表格查出各次极限拉深系数，然后依次推算出各次拉深直径。 22.有凸缘圆筒件的总拉深系数m大于极限拉深系数时，或零件的相对高度h/d 小于极限相对高度时，则凸缘圆筒件可以一次拉深成形。 23.多次拉深宽凸缘件必须遵循一个原则，即第一次拉深成有凸缘的工序件时， 其凸缘的外径应等于工件的凸缘直径，在以后的拉深工序中仅仅使已拉深成
学号： 专业课程设计(说明书) 设计题目：落料拉深复合模 设计者：马国财 指导教师：杜松 日期： 2011 年 11 月 10 日
目录: 前言..................................................... 错误!未定义书签。第一章设计任务书 ........................................ 错误!未定义书签。第二章工艺分析.......................................... 错误!未定义书签。零件基本信息........................................... 错误!未定义书签。 工件的拉深工艺性分析 .................................. 错误!未定义书签。 工件的冲裁工艺性分析 .................................. 错误!未定义书签。 确定工艺方案.......................................... 错误!未定义书签。第三章工艺计算.......................................... 错误!未定义书签。 拉深件的修边余量 ...................................... 错误!未定义书签。 零件展开料的尺寸计算 ...................................................................... 错误!未定义书签。 排样、搭边及条料宽度 ...................................................................... 错误!未定义书签。成形系数 ................................................................................................ 错误!未定义书签。 冲压力计算 .......................................................................................... 错误!未定义书签。 弹簧计算 .............................................................................................. 错误!未定义书签。 初选压力机 .......................................................................................... 错误!未定义书签。第四章模具设计 ...................................................................................... 错误!未定义书签。 落料模工作部分尺寸计算 .................................................................. 错误!未定义书签。拉深模工作部分尺寸计算 .................................................................... 错误!未定义书签。 落料凹模外形尺寸计算 ...................................................................... 错误!未定义书签。 凸凹模外形尺寸计算 .......................................................................... 错误!未定义书签。 选择模具、导柱和导套 ...................................................................... 错误!未定义书签。 设计辅助零件 ...................................................................................... 错误!未定义书签。校核压力机 ............................................................................................ 错误!未定义书签。 选择定位连接件 .................................................................................. 错误!未定义书签。 选择模具材料 ...................................................................................... 错误!未定义书签。附录 ............................................................................................................ 错误!未定义书签。附表一冲压件工艺规程 ...................................................................... 错误!未定义书签。附表二模具说明书 .............................................................................. 错误!未定义书签。参考文献 .................................................................................................... 错误!未定义书签。
（工艺技术）第章拉深工艺与拉深模设计及培训教材
拉深（又称拉延）是利用拉深模在压力机的压力作用下，将平板坯料或空心工序件制成开口空心零件的加工方法。它是冲压基本工序之一，广泛应用于汽车、电子、日用品、仪表、航空和航天等各种工业部门的产品生产中，不仅可以加工旋转体零件，还可加工盒形零件及其它形状复杂的薄壁零件，如图4.1.1所示。 a) 轴对称旋转体拉深件b)盒形件c) 不对称拉深件 图4.1.1 拉深件类型 拉深可分为不变薄拉深和变薄拉深。前者拉深成形后的零件，其各部分的壁厚与拉深前的坯料相比基本不变；后者拉深成形后的零件，其壁厚与拉深前的坯料相比有明显的变薄，这种变薄是产品要求的，零件呈现是底厚、壁薄的特点。在实际生产中，应用较多的是不变薄拉深。本章重点介绍不变薄拉深工艺与模具设计。 拉深所使用的模具叫拉深模。拉深模结构相对较简单，与冲裁模比较，工作部分有较大的圆角，表面质量要求高，凸、凹模间隙略大于板料厚度。图4.1.2为有压边圈的首次拉深模的结构图，平板坯料放入定位板6内，当上模下行时，首先由压边圈5和凹模7将平板坯料
压住，随后凸模10将坯料逐渐拉入凹模孔内形成直壁圆筒。成形后，当上模回升时，弹簧4恢复，利用压边圈5将拉深件从凸模10上卸下，为了便于成形和卸料，在凸模10上开设有通气孔。压边圈在这副模具中，既起压边作用，又起卸载作用。 图4.1.2 拉深模结构图 １－模柄２－上模座３－凸模固定板４－弹簧５－压边圈 ６－定位板７－凹模８－下模座９－卸料螺钉10－凸模
圆筒形件是最典型的拉深件。平板圆形坯料拉深成为圆筒形件的变形过程如图 图4.2.1 拉深变形过程图4.2.2 拉深的网格试验
正文 如下图1所示拉深件，材料为08钢，厚度0.8mm，制件高度70mm，制件精度IT14级。该制件形状简单，尺寸小，属普通冲压件。试制定该工件的冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。
图1 一、冲压件工艺分析 1、材料：该冲裁件的材料08钢是碳素工具钢，具有较好的可拉深性能。 2、零件结构：该制件为圆桶形拉深件，故对毛坯的计算要。 3、单边间隙、拉深凸凹模及拉深高度的确定应符合制件要求。 4、 凹凸模的设计应保证各工序间动作稳定。 5、 尺寸精度：零件图上所有未注公差的尺寸，属于自由尺寸，可按IT14级确定工件尺寸的公差。 查公差表可得工件基本尺寸公差为： 74.0050+φ 74.0070+ 3.005+R 25.008.0+ 二、工艺方案及模具结构类型 1、工艺方案分析 该工件包括落料、拉深两个基本工序，可有以下三种工艺方案：
方案一：先落料，首次拉深一，再次拉深。采用单工序模生产。 方案二：落料+拉深复合，后拉深二。采用复合模+单工序模生产。 方案三：先落料，后二次复合拉深。采用单工序模+复合模生产。 方案四：落料+拉深+再次拉深。采用复合模生产。 方案一模具结构简单，但需三道工序三副模具，成本高而生产效率低，难以满足大批量生产要求。方案二只需二副模具，工件的精度及生产效率都较高，工件精度也能满足要求，操作方便，成本较低。方案三也只需要二副模具，制造难度大，成本也大。方案四只需一副模具，生产效率高，操作方便，工件精度也能满足要求，但模具成本造价高。通过对上述四种方案的分析比较，该件的冲压生产采用方案二为佳。 2、主要工艺参数的计算 (1)确定修边余量 该件h=70mm，h/d=70/50=1.4,查《冲压工艺与模具设计》表4-10 可得mm h8.3 ? = 则可得拉深高度H H=h+h?=70+3.8=73.8mm (2)计算毛坯直径D 由于板厚小于1mm，故可直接用工件图所示尺寸计算，不必用中线尺寸计算。 D=2 257 dH d- + - dR .0 72 .1 4R =2 25 ? - ? 50? ? + 4 ? - 73 50 .0 57 50 5 72 8. .1 ≈ mm 130 (3)确定拉深次数
5.1拉深模设计实例——保护筒拉深模的设计 5.1.1设计任务 图5-3- 1所示是一金属保护筒，材料为08钢，材料厚度2mm，大批量生产。要求设计该保护筒的冲压模具。 图5-3- 1 保护筒零件图 5.1.2零件工艺性分析 1.材料分析 08钢为优质碳素结构钢，属于深拉深级别钢，具有良好的拉深成形性能。 2. 结构分析 零件为一无凸缘筒形件，结构简单，底部圆角半径为R3，满足筒形拉深件底部圆角半径大于一倍料厚的要求，因此，零件具有良好的结构工艺性。 3. 精度分析 零件上尺寸均为未注公差尺寸，普通拉深即可达到零件的精度要求。 5.1.3工艺方案的确定 零件的生产包括落料、拉深（需计算确定拉深次数）、切边等工序，为了提高生产效率，可以考虑工序的复合，本例中采用落料与第一次拉深复合，经多次拉深成形后，由机械加工方法切边保证零件高度的生产工艺。
5.1.4 零件工艺计算 1.拉深工艺计算 零件的材料厚度为2mm ，所以所有计算以中径为准。 （1）确定零件修边余量 零件的相对高度 63.230 180=-=d h ，经查得修边余量mm h 6=?，所以，修正后拉深件的总高应为79+6=85mm 。 （2）确定坯料尺寸D 由无凸缘筒形拉深件坯料尺寸计算公式得 mm 105mm 456.043072.1853043056.072.14222 2≈?-??-??+=---=r dr dh d D （3）判断是否采用压边圈 零件的相对厚度 9.1100105 2 100=?=?D t ， 经查压边圈为可用可不用的范围，为了保证零件质量，减少拉深次数，决定采用压边圈。 （4）确定拉深次数 查得零件的各次极限拉深系数分别为[ m 1]=0.5，[ m 2]=0.75，[ m 3]=0.78，[ m 4]=0.8。所以，每次拉深后筒形件的直径分别为 mm 5.52mm 1055.0][11=?==D m d mm 38.39mm 5.5275.0][122=?==d m d mm 72.30mm 38.3978.0][233=?==d m d mm 30mm 58.24mm 72.308.0][344<=?==d m d 由上计算可知共需4次拉深。 （5）确定各工序件直径 调整各次拉深系数分别为 53.01=m ，78.02=m ，82.03=m ，则调整后每次拉深所得筒形件的直径为 mm 65.55mm 10553.011=?==D m d mm 41.43mm 65.5578.0122=?==d m d mm 60.35mm 41.4382.0233=?==d m d
课程设计报告 题目：______Ｕ型件二次拉深模___ ________ 专业：___09材料成型及控制工程（2）班__________ 姓名：______ _____________________________ 导师：____ ____________________________ 时间：_______2012年6月29日______________________ 目录 1、零件结构 2、零件工艺性分析 (4) 2.1 零件图的分析 (4) 3、零件工艺方案的确定 (5)
2.1 排样方案的比较 (5) 4、模具设计 (7) 3.1 模具类型及结构形式的确定 (7) 3.2模具工作部分刃口尺寸及公差 (8) 3.3 模具主要零件的设计与选用 (10) 3.3.1工作零件的选择 (10) 3.3.2卸料零件 (12) 3.3.3模架及零件 (12) 3.3.4其他支撑零件 (12) 3.3.5 模具的装配方法 (13) 3.3.6模具冲裁力和压力中心的计算 (14) 5、压力机的选用 (15) 6、产品的技术与经济特点 (16) 7、结语致谢 (16) 8、参考文献 (17) 序言 拉深是利用拉伸模具将平板毛胚压制成各种开口的空心工 件，或将已制成的开口空心件加工成其他形状空心件的一种冲压
加工方法。伸模具可以制得筒形、阶梯形、球形、锥形抛物线形等旋转体零件，还可以制成其他非旋转体零件，如果和其他成形工艺压（如胀形、翻边等）复合，还可以制造形状极为复杂的零件。如汽车车门等，拉深在汽车、航空航天、国防、电器和电子等工业部门以及日用品生产中，都占据相当重要的地位，因此拉深是冷冲压的基本工序之一。 本说明书在设计球形件拉深模具方面，通过分析和计算，详细的叙述了拉深件的加工工艺流程，通过选择相应的标准件和压力机，完成拉深模的实体设计，并且对零件的技术适用性和经济价值进行分析，较为全面的展现出该拉深模具的特点和优点。 本设计中该拉深件的加工简单，技术要求较低，从而降低了生产成本，能够在实际应用中有很高的经济效益。
落料拉伸冲孔复合模具设计
题目: 落料拉伸冲孔复合膜设计 分院：机械与电子学院 姓名：沈星星 学号： 20093729 专业：模具设计与制造 指导老师：焦锡岩 毕业论文答辩时间： 2012-6-14 前言 随着工业发展，冲压模具的应用越来越广泛。同时由于产品更新换代速度
的加快，除了要保证模具设计质量以外，对模具设计效率的要求也越来越高。为了促进我国冲压模具技术的发展，从计算机技术、先进加工技术及装备、其它新技术与冲压模具等方面分析了我国冲压模具的技术现状。结果表明：经过几十年的发展，我国的冲压模具总量位居世界第三位，加工技术装备基本已与世界先进水平同步。 本文首先分析了复合模具的工艺结构，介绍了复合模具的设计，重点介绍了模具的结构、凹凸模的设计、冲裁力的计算以及冲压机的选型。其次详细阐述了落料拉深冲孔复合模的工艺设计与结构设计过程、对拉深凸模、落料凹模、落料拉深凹凸等模具主要的成型零件以及各种标准零件进行设计计算和选择，基本上确定了落料拉深冲孔复合模的整体结构框架。本文设计的复合模具适用于加工几何尺寸较大、形状复杂、精度要求较高的冲压类零件，通过理论分析和大量的工程实践探索，在模具上采用了一些特殊机构，可使操作简单，提高生产效率,对提高企业的市场竞争力有着现实的意义。通过了复合模具的设计，可以将传统的分模加工合二为一，使落料、拉深、冲孔一次成形，避免了分模加工中定位误差的生产，从而保证了质量，降低了成本，提高了生产效率。
目录 \ 前言 (Ⅰ) 目录 (Ⅱ) 第1章绪论 (1) 1.1冲压模具简介 (2) 1.1.1 冲压成形与冲压模具的概念 2 1.1.2 冲压模具的分类 (2) 1.2 本课题主要研究的内容及意义 (3) 第2章复合模具总体方案的分析与确定 (5) 2.1 工艺方案分析 (5) 2.1.1 工件的分析 (5) 2.1.2 落料拉深工艺分析 (5) 2.2工艺方案的确定 (6) 第3章主要的工艺参数计算 (7) 3.1 毛坯尺寸的计算 (7) 3.2 排样 (7) 3.3 工序压力计算 (8) 3.4 冲压设备的选择 (9) 第4章主要工作部分尺寸计算 (11) 4.1 落料刃口尺寸计算 (11) - Ⅱ-
塑性成形工艺与模具设计课 程设计说明书 设计题目：压紧弹簧座拉深模具设计 班级：机械114班 姓名：程旗凯 学号： 11550411 指导教师：李凝 2014年12月
目录 第1章概述 (1) 1.1研究课题的目的和意义 (1) 1.2国内外研究概况及发展趋势 (1) 第2章冲压件工艺性分析 (4) 2.1课题设计 (4) 2.2工艺性分析 (5) 2.3毛坯形状、尺寸和下料方式的确定 (5) 2.3.1毛坯尺寸确定 (5) 2.3.2搭边值选取 (6) 2.3.3 排样和材料的利用 (6) 2.4冲模结构的确定 (8) 第3章主要设计计算 (9) 3.1拉深工艺规划 (9) 3.1.1拉深次数的确定 (9) 3.1.2拉深尺寸计算 (10) 3.1.3拉深工艺力计算 (11) 3.2冲裁工艺规划 (11) 3.3压力机吨位确定 (12) 3.4压力中心的确定 (13) 3.5凸，凹模尺寸计算 (14) 第4章模具总体设计 (16) 4.1模具类型的选择 (16) 4.2定位方式的选择 (16) 4.3卸料﹑出件方式的选择 (16) 4.3.1 出件方式选择 (16) 4.3.2 卸料方式选择 (16) 4.4导向方式的选择 (17) 4.5拉深凸模结构的设计 (17)
4.6凹模结构的设计 (17) 4.7凸凹模的的结构设计 (19) 第5章模具装配与冲压设备校核 (21) 5.1模具装配 (21) 5.2冲压设备的选择 (22) 5.3模具闭合高度的校核 (22)
第1章概述 1.1研究课题的目的和意义 近年来，由于模具技术的迅速发展，模具设计与制造已成为一个行业越来越来引起人们的重视。模具是现代工业生产中重要的工艺装备，他在各种生产行业,特别是冲压和塑料成形加工中，应用极为广泛。我国模具工业总产值中，冲压模具的产值约为50％。现代模具技术的发展，在很大程度上依赖于模具标准化的程度，优质模具材料的研究，先进的模具设计和制造技术，专用的机床设备及高水平的生产技术管理等等，但其中模具设计是至关重要的一个方面。 利用模具生产零件的方法已成为工业上进行成批或大批生产的主要技术手段，它对于保证制品质量，缩短试制周期,进而争先进入市场,以及产品更新换代和新产品开发都具有决定性意义。因此德国把模具成为”金属加工中的帝王”，把模具工业视为”关键工业”,美国把模具成为”美国工业的基石”，把模具工业视为”不可估量其力量的工业”,日本把模具说成”促进社会富裕繁荣的动力”把模具工业视为”整个工业发展的秘密”。 由于模具工业的重要性，模具成型工艺在各个工业部门得到了广泛的应用,使得模具行业的产值已经大大超过机床刀具工业的产值。这一情况充分说明在国民经济蓬勃发展的过程中，在各个工业发达国家对世界市场进行激烈的争夺中,越多越多地采用模具来进行生产，模具工业明显地成为技术经济和国力发展的关键。 从我国的情况来看,不少工业产品质量上不去,新产品开发不出来,老产品更新速度慢,能源消耗指标高,材料消耗量大,这些都与我国模具生产技术落后,没有一个强大的先进的模具工业密切相关。 因此,要使国民经济各个部门获得高速发展,加速实现社会主义四个现代化,就必须尽快将模具工业搞上去,使模具生产形成一个独立的工业部门,从而充分发挥模具工业在国民经济中的关键的作用。 1.2国内外研究概况及发展趋势 随着科学技术的不断进步和工业生产的迅速发展，许多新技术、新工艺、新设备、新材料不断涌现，促进了冲压技术的不断革新和发展。其主要表现和发展方向如下。
