淬火冷却介质的种类及其优缺点
［发布人］恒鑫化工［时间］2011-3-14 20:09:11 浏览：136 次
淬火冷却介质的类型及其优缺点
烟台恒鑫化工专业生产PAG淬火液
自来水、盐水、碱水以及普通机油通常被称为传统的淬火介质；而把专门为热处理淬火冷却的需要才开发的各种专用淬火油，加上新型水性淬火剂合称为新型淬火介质。

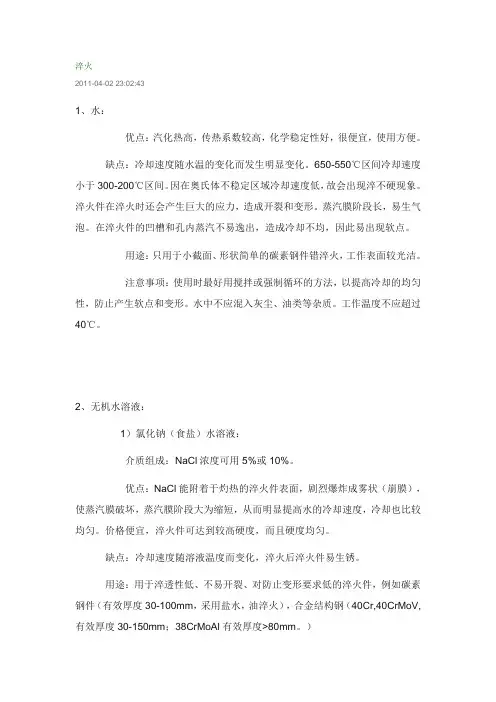

1、自来水作为淬火介质的主要优缺点：
优点：水是应用最早、最广泛、最经济的淬火介质，它价廉易得、无毒、不燃烧、物理化学性能稳定、冷却能力强。通过控制水的温度、提高压力、增大流速、采用循环水、利用磁场作用等，均可以改善水的冷却特性，减少变形和开裂，获得比较理想的淬火效果
缺点：
①、冷却能力对水温的变化极其敏感，水温升高，使最大冷速对应的温度移向低温；
②、在碳素钢过冷奥氏体的最不稳定区（500~600℃左右），水处在蒸汽膜阶段，冷速较低，奥氏体易发生高温转变。而在马氏体转变区的冷速太大，易使工件严重变形甚至开裂；
③、水处在蒸汽膜阶段不易破泡，使工件表面淬火硬度不均匀或产生软点；
④、参入不容物或微溶杂质时，会影响其冷却能力，也会使工件产生软点。
2、盐水作为淬火介质的主要优缺点：
优点：盐水在冷却过程中不发生物态变化，工件淬火主要靠对流冷却，通常在高温区域冷却速度快，在低温区域冷却速度慢，淬火性能优良，淬透力强，淬火边形小，基本无裂纹产生
缺点：水中加入适量的盐，在500~600℃区间的冷却能力明显高于水，但在100~300℃区间冷速仍然很大，且对工件、设备有一定的腐蚀作用。
3、碱水作为淬火介质的主要缺点：
优点：盐水在冷却过程中不发生物态变化，工件淬火主要靠对流冷却，通常在高温区域冷却速度快，在低温区域冷却速度慢，淬火性能优良，淬透力强，淬火边形小，基本无裂纹产生
缺点：水中加入适量的盐，在500~600℃区间的冷却能力明显高于水，但在100~300℃区间冷速仍然很大，且对工件、设备有一定的腐蚀作用。
缺点：碱水在高温区的冷却速比盐水高，而在低温区的冷速比盐水低。但碱水的缺点依然是在100~300℃区间冷速仍然很大，并极易使工件、设备产生锈蚀。
4、普通机械油作为淬火介质的主要缺点：
优点：用于淬火的矿物油通常以精制程度较高的中性石蜡基油为基础油，它具有闪点高、粘度低、油烟少，抗氧化性与热稳定性较好，使用寿命长等优点，适合于作淬火油使用。淬火油只使用于淬透性好、工件壁厚不大、形状复杂、要求淬火变形小的工件。
缺点：
①、中温度区间的冷却能力太小，仅为水的1/5~1/6，只能用于合金钢或尺寸教小的碳钢工件的淬火；
②、油经过长期使用后会老化，需要定期更换，成本高；
③、油在淬火时产生的油烟污染空气，不利于环保和操作工人的健康；
④、易着火是油在淬火时最大的安全隐患。

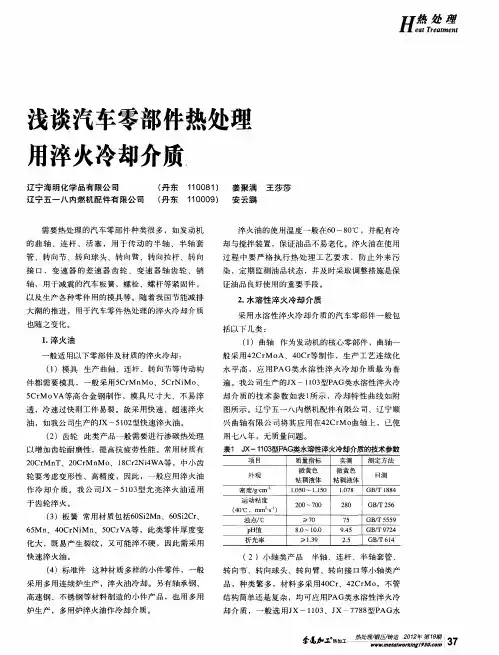

5、新型有机水溶性淬火剂的主要优缺点：
优点：
①环保安全。这一点不用说大家也能够明白，水性的产品本身就比油性产品安全环保，使用浓度一般是原液的5%-20%之间，剩下都是水，所以不会象油淬时起火、冒烟。有些热处理厂工件大，油淬每次下去后浓烟滚滚，火苗窜很高，易发生火灾。事实上，这种原因造成重大火灾在国内外不胜枚举。使用本品决不会起火、冒烟。有效克服油的缺点。
②成本低、经济实惠。油价上升，越来越显示出其优势，以32#机械油为例，现价在8000元左右。本品虽总价高，但是一般可以按1：15-1：4兑水使用，平均下来，就大大低于油的价格。
③比热值较高。其比热值与水比热溶相近，浓度与比热溶成正比，比油要高很多，这一特点能为热处理厂解决大问题。有好些用户由于从油换到淬火剂，结果干的工件单体重量比以前大很多，日常处理量也多多了。
④工件硬度高，变形量减少。对很多材质和各种类型工件，油改用淬火剂，硬度普遍提高2HRC，变形量减少。某链条厂链片用32#机械油淬火,硬度52HRC，回火硬度44HRC，拉断力20千牛，韧性断裂，用本淬火剂，淬火硬度55HRC，回火硬度45HRC，拉断力20.2千牛，韧性断裂，多方面性能都好于油淬。
⑤容性强、防腐耐用性能要好得多。PAG类水性淬火剂比聚乙烯醇淬火剂化学忍耐性能要好很多，混入小量的酸、碱、盐，杂质影响不太大，并不会立即变质，不象聚乙烯醇，特易变质。
以上分析可见，PAG淬火剂实为质量可靠，价格低廉，安全环保的一种新型淬火介质，值得大力推广应用。
缺点：
①、有机淬火剂容易受到微生物的侵害，使其腐败变质。尤其是长期不用，会发臭，变黑，需要加强平时的维护；
②、有机淬火剂在使用时，其中的某些单种物质容易分解（如防腐剂和消泡剂）或被工件带走（如聚氧化乙烯和聚氧化丙烯的共聚物或其它聚醚类物质），从而影响淬火剂的稳定性；
③、使用一段时间后，在补充淬火剂时，其真实浓度测量的有效方法复杂，不
易掌握，易造成补充量的不准确。
6、新型无机水溶性淬火剂的主要优缺点：
优点：具有冷却特性可调，浓度易测易控，热稳定性好，抗污染性强，不老化，淬火时不燃烧，无毒，生产环境清洁，消耗量极少等一系列优点，是一种优良的水溶性淬火介质品牌，适用于碳素钢、中低合金钢的淬火冷却。
缺点：新型无机水溶性淬火剂克服了有机水溶性淬火剂的所有缺点，但在低温区的冷却特性不如有机水溶性淬火剂理想，需要进一步改进。目前，克服这个缺点的有效方法就是掌握好工件淬火时的“出水温度”。
第28卷第2期2007年4月热处理技术与装备 RECHUL I J I SHU Y U ZHUANG BE I Vol .28,No .2Ap r,2007 收稿日期:2006-11-28 作者简介:张克俭(1945-),男,工学博士,主要从事淬火介质产品开发及其应用技术的研究工作 ?试验研究? 淬火介质的冷却特性曲线究竟说明了什么 张克俭 (北京华立精细化工公司 北京 102200) 摘 要:在用标准测试仪检测淬火介质冷却特性的同时,用摄像机摄录了探棒周围的状况。对比发 现,按测得的冷却特性曲线的形状划分的冷却阶段,与探棒表面实际发生的冷却情况大不相同。说明了产生这种差异的原因。通过分析和推理,得出了结论:不能从淬火介质的冷却特性曲线去划分探棒所处的冷却阶段;凭测出的冷却特性曲线不可能准确推算实际工件可能获得的冷却情况;淬火介质的冷却特性曲线只宜用在介质冷却特性的相互对比中。 关键词:淬火介质;冷却特性曲线;冷却特性检测;冷却过程计算;热处理工艺中图分类号: TG154.4 文献标识码: B 文章编号: 1673-4971(2007)02-0025-04 W ha t Cooli n g Ra te Curve of Quench i n g M ed i a I m pli es Zhang Ke 2jian (Beijing Huali Fine Che m ical Company L td .Beijing 102200,China ) Abstract:The visual phenomena occurred ar ound the quench p r obe were recorded with digital video ca 2mera during standard test of quenching media .It was found that partiti on of cooling p r ocess according t o the measured cooling rate curve is not t otally corres ponding t o what were visually observed .The reas ons of this discrepancy are discussed .It is concluded the cooling p r ocess of actual quenched parts can not be ac 2curately p redicted by merely using the measured cooling rate curves of quenching media,which are only app licable f or comparis on of characteristics of different quenching media . Key words:quenchant;cooling curve;cooling curve test;si m ulati on of quenching p r ocess;heat treat m ent technol ogy 1 淬火介质冷却特性曲线的应用情况与存在的疑问 近二十年来,淬火介质冷却特性曲线的应用给热处理行业带来了不小的技术进步。现在,淬火介质的开发研究,介质的比较和选择,热处理生产中的产品质量控制,甚至分析和解决生产中遇到的热处理质量和技术问题,都已离不开淬火介质的冷却特性曲线了。但是,这些冷却特性曲线究竟能告诉我们些什么?对这个问题,行业内已经有了基本一致 的答案。极具权威性的美国金属手册[1] 上,以及行 业内知名专家G .E .T otten 的专著[2] 上提供的解释很具代表性,如图1所示。图中阶段A 通称冷却的 蒸汽膜阶段(也称膜沸腾阶段),阶段B 通称沸腾阶段(也称泡沸腾阶段),阶段C 称为对流阶段。在蒸汽膜阶段,整个试块被蒸汽膜包围着。图中,在沸腾冷却阶段,整个试块表面都在发生沸腾。而到了对流冷却阶段,则通过对流传热使试块冷却。曲线上的点,都可以通过时间或者温度坐标找到另一曲线上的对应点。一般的书刊资料上,液态淬火介质的冷却特性曲线,不管采用什么样的检测标准,都按图1所示的方式划分冷却的阶段和解释各阶段的冷却机理。 在淬火介质的研究和评价中,通常用图1所示的
常用淬火介质分析 2006-12-30 关键字：淬火介质 1．水 水是应用最早、最广泛、最经济的淬火介质，它价廉易得、无毒、不燃烧、物理化学性能稳定、冷却能力强。通过控制水的温度、提高压力、增大流速、采用循环水、利用磁场作用等，均可以改善水的冷却特性，减少变形和开裂，获得比较理想的淬火效果。但由于这些方法需增加专门设备，且工件淬火后性能不是很稳定，所以没有能得到广泛推广应用。所以说。纯水只适合于少数含碳量不高、淬透性低且形状简单的钢件淬火之用。 2．淬火油 用于淬火的矿物油通常以精制程度较高的中性石蜡基油为基础油，它具有闪点高、粘度低、油烟少，抗氧化性与热稳定性较好，使用寿命长等优点，适合于作淬火油使用。淬火油只使用于淬透性好、工件壁厚不大、形状复杂、要求淬火变形小的工件。淬火油对周围环境的污染大，淬火时容易引起火灾。 影响淬火油冷却能力的主要因素是其粘度值，在常温下低粘度油比高粘度油冷却能力大，温度升高，油的流动性增加，冷却能力有所提高。适当提高淬火油的使用温度，也能使油的冷却能力提高。 3．熔盐，熔碱 这类淬火介质的特点是在冷却过程中不发生物态变化，工件淬火主要靠对流冷却，通常在高温区域冷却速度快，在低温区域冷却速度慢，淬火性能优良，淬透力强，淬火变形小，基本无裂纹产生，但是对环境污染大，劳动条件差，耗能多，成本高，常用于形状复杂，截面尺寸变化悬殊的工件和工模具的淬火。熔盐有氯化钠，硝酸盐，亚硝酸盐等，工件在盐浴中淬火可以获得较高的硬度，而变形极小，不易开裂，通常用作等温淬火或分级淬火。其缺点是熔盐易老化，对工件有氧化及腐蚀的作用。熔碱有氢氧化钠，氢氧化钾等，它具有较大的冷却能力，工件加热时若未氧化，淬火后可获得银灰色的洁净表面，也有一定的应用。但熔碱蒸气具有腐蚀性，对皮肤有刺激作用，使用时要注意通风和采取防护措施。 4．新型淬火介质及其应用 有机聚合物淬火剂 近年来，新型淬火介质最引人注目的进展是有机聚合物淬火剂的研究和应用。这类淬火介质是将有机聚合物溶解于水中，并根据需要调整溶液的浓度和温度，配制成冷却性能能满足要求的水溶液，它在高温阶段冷却速度接近于水，在低温阶段冷却速度接近于油。其优点是无毒，无烟无臭，无腐蚀，不燃烧，抗老化，使用安全可靠，且冷却性能好，冷却速度可以调节，适用范围广，工件淬硬均匀，可明显减少变形和开裂倾向，因此，能提高工件的质量，改善工作环境和劳动条件，给工厂带来节能、环保、技术和经济效益。目前有机聚合物淬火剂在工件大批量、单一品种的热处理上用得较多，尤其对于水淬开裂，变形大，油淬不硬的工件，采用有机聚合物淬火剂比淬火油更经济、高效和节能。从提高工件质量、改善劳动条件、避免火灾和节能得角度考虑，有机聚合物淬火剂有逐步取代淬火油的趋势，是淬火介质的主要发展方向。 有机聚合物淬火剂的冷却速度受浓度，使用温度和搅拌程度3个基本参数的影响。一般来说，浓度越高，冷却速度越慢；使用温度越高，冷却速度越慢；搅拌程度越激烈，冷却速度越快。搅拌的作用很重要；1使溶液浓度均匀；2加强溶液的导热能力从而保证淬火后工
淬火介质的淬火冷却过程 1 蒸汽膜冷却阶段 当红热的工件浸入淬火介质后,淬火介质会受热发生汽化并立即在其表面形成一层蒸汽膜,这层蒸汽膜的导热率很低,工件的热量主要通过蒸汽膜的辐射和传导作用来传递出去.因此工件在该阶段冷却速度比较缓慢. 蒸汽膜阶段持续时间的长短,主要取决于淬火介质的构成成份.淬火介质具有非常短的蒸汽膜阶段是非常重要和必需的.首先可以有效避免被处理零件发生不希望的组织转变(非马氏体组织);其次,可以实现零件上不同位置的均匀冷却,能够有效降低组织转变应力,从而减少变形. 2 沸腾冷却阶段 经过一段时间,零件表面上的蒸汽膜开始破裂(蒸汽膜维持的时间主要取决于淬火介质的构成成份及被处理零件的几何形状尺寸)并迅速进入沸腾冷却阶段.此时工件与淬火介质直接接触,淬火介质在工件表面产生强烈沸腾,工件的热量被介质汽化所吸收,散热速度加快,冷却速度很快达到最大值.工件表面温度迅速下降,而后液体沸腾逐渐减弱直至工件表面温度低于液体沸点,沸腾冷却阶段结束. 3 对流冷却阶段 当淬火工件的表面温度低于介质沸点时,进入对流冷却阶段,此时工件与介质之间的散热是以对流传导方式进行.介质本身由于温度差则产生自然对流及介质与工件之间的温差产生的热传导将工件的热量带走,这一阶段的冷却速度通常比较缓慢,但是搅拌速度的大小对其有着很大的影响. 淬火液的几个重要参数 a 蒸汽膜冷却阶段的持继时间 b 沸腾冷却阶段的温度范围 c 对流冷却阶段的冷却速度及其开始的温度 最大冷却速度并不能反映出淬火介质冷却性能的优劣, 因为它只是温度-时间曲线上的最大斜率值,而非对应于TTT转变相图上C 曲线的位置(特别是鼻尖温度位置). 淬火介质具有一个短暂的蒸汽膜阶段是相当重要和必需的,因为,当零件浸入淬火介质的最初几秒钟(有些情况下甚至在一秒钟之内)温度就会降低到500~600度左右的临界温度,此时如果蒸汽膜阶段过长,非马氏体的一些软组织如珠光体,贝氏体,托氏体等就会产生.对于合金含量较高的材料,其在TTT相图上的C曲线会右移,有时淬火介质蒸汽膜阶段较长也不会影响其最终淬火冷却效果,但是,蒸汽膜阶段的缩短有助于整个工件不同位置得到均匀冷却,能够减少应力,降低淬火变形.
淬火介质冷却曲线测定数据处理 一、三种介质在20℃模拟淬火冷却曲线 1、20度水淬火冷却 温度850 800 750 700 650 600 550 500 450 400 时间0.00 1.25 2.90 3.75 4.10 4.45 4.75 5.15 5.50 6.00 温度350 300 250 200 150 100 50 时间 6.55 7.25 8.25 9.70 11.60 14.90 19.95 2、20度油淬火冷却 温度850 800 750 700 650 600 550 500 450 400 时间0.00 2.00 3.65 4.50 4.95 5.30 5.85 6.40 7.15 8.15 温度350 300 250 200 150 100 50 时间10.15 12.65 17.60 27.65 44.30 69.30 119.30
3、20度10%硫酸钠溶液淬火冷却 二、20℃时三种介质冷却速度特性曲线 4、20℃水，油，10%42SO Na 冷却速度特性曲线 温度 850 800 750 700 650 600 550 500 450 400 时间 0.00 0.30 0.50 0.70 0.88 1.08 1.30 1.54 1.82 2.14 温度 350 300 250 200 150 100 50 时间 2.52 3.02 3.70 4.70 6.36 11.36 21.36 20 ℃冷却速度特性曲线 淬火介质 温度/℃ 850 800 750 700 650 600 550 500 450 水 速度/1 -?s m 10.00 10.00 12.58 24.82 55.70 88.46 91.67 87.12 81.17 油 25.00 27.65 44.56 84.97 126.98 116.88 90.91 78.79 58.33 10%42SO Na 166.67 208.33 250.00 263.89 263.89 238.64 217.80 193.45 167.41 淬火介质 温度/℃ 400 350 300 250 200 150 100 50 水 速度/1 -?s m 66.96 55.06 41.67 31.02 20.62 12.47 7.51 5.00 油 37.50 22.50 15.05 7.54 3.99 2.50 1.50 1.00 10%42SO Na 143.91 115.79 86.76 61.76 40.06 20.06 7.50 5.00
淬火冷却介质的种类及其优缺点 ［发布人］恒鑫化工［时间］2011-3-14 20:09:11 浏览：136 次 淬火冷却介质的类型及其优缺点 烟台恒鑫化工专业生产PAG淬火液 自来水、盐水、碱水以及普通机油通常被称为传统的淬火介质；而把专门为热处理淬火冷却的需要才开发的各种专用淬火油，加上新型水性淬火剂合称为新型淬火介质。 1、自来水作为淬火介质的主要优缺点： 优点：水是应用最早、最广泛、最经济的淬火介质，它价廉易得、无毒、不燃烧、物理化学性能稳定、冷却能力强。通过控制水的温度、提高压力、增大流速、采用循环水、利用磁场作用等，均可以改善水的冷却特性，减少变形和开裂，获得比较理想的淬火效果 缺点： ①、冷却能力对水温的变化极其敏感，水温升高，使最大冷速对应的温度移向低温； ②、在碳素钢过冷奥氏体的最不稳定区（500~600℃左右），水处在蒸汽膜阶段，冷速较低，奥氏体易发生高温转变。而在马氏体转变区的冷速太大，易使工件严重变形甚至开裂； ③、水处在蒸汽膜阶段不易破泡，使工件表面淬火硬度不均匀或产生软点； ④、参入不容物或微溶杂质时，会影响其冷却能力，也会使工件产生软点。 2、盐水作为淬火介质的主要优缺点： 优点：盐水在冷却过程中不发生物态变化，工件淬火主要靠对流冷却，通常在高温区域冷却速度快，在低温区域冷却速度慢，淬火性能优良，淬透力强，淬火边形小，基本无裂纹产生 缺点：水中加入适量的盐，在500~600℃区间的冷却能力明显高于水，但在100~300℃区间冷速仍然很大，且对工件、设备有一定的腐蚀作用。 3、碱水作为淬火介质的主要缺点： 优点：盐水在冷却过程中不发生物态变化，工件淬火主要靠对流冷却，通常在高温区域冷却速度快，在低温区域冷却速度慢，淬火性能优良，淬透力强，淬火边形小，基本无裂纹产生 缺点：水中加入适量的盐，在500~600℃区间的冷却能力明显高于水，但在100~300℃区间冷速仍然很大，且对工件、设备有一定的腐蚀作用。 缺点：碱水在高温区的冷却速比盐水高，而在低温区的冷速比盐水低。但碱水的缺点依然是在100~300℃区间冷速仍然很大，并极易使工件、设备产生锈蚀。
淬火介质的冷却特性曲线究竟说明了什么 摘要：在标准测试仪检测淬火介质冷却特性的同时，用摄像机摄录了探棒四周的状况。对比发现，按测得的冷却特性曲线的外形划分的冷却阶段，与探棒表面实际发生的冷却情况大不相同。说明了产生这种差异的原因。通过分析和推理，得出了结论：不能从淬火介质的冷却特性曲线往划分探棒所处的冷却阶段；凭测出的冷却特性曲线不可能正确推算实际工件可能获得的冷却情况；淬火介质的冷却特性曲线只宜用在介质冷却特性的相互对比中。 关键词：淬火介质；冷却特性曲线；冷却特性检测；冷却过程计算；热处理工艺 一、淬火介质冷却特性曲线的应用情况与存在的疑问 近二十年来，淬火介质冷却特性曲线的应用给热处理行业带来了不小的技术进步。现在，淬火介质的开发研究，介质的比较和选择，热处理生产中的产品质量控制，甚至分析和解决生产中碰到的热处理质量和技术题目，都已离不开淬火介质的冷却特性曲线了。但是，这些冷却特性曲线究竟能告诉我们些什么对这个题目，行业内已经有了基本一致的答案。极具权威性的美国金属手册[1]上,以及行业内着名专家的专著[2]上提供的解释很具代表性，如图1所示。图中阶段A通称冷却的蒸汽膜阶段（也称膜沸腾阶段），阶段B通称沸腾阶段（也称泡沸腾阶段），阶段C称为对流阶段。在蒸汽膜阶段，整个试块被蒸汽膜包围着。在沸腾冷却阶段，整个试块表面都在发生沸腾。而到了对流冷却阶段，则通过对流传热使试块冷却。图中任一曲线上的点，都可以通过期间或者温度坐标找到另一曲线上的对应点。其它的书刊资料上，液态淬火介质的冷却特性曲线，不管采用什么样的检测标准，都按图1所示的方式划分冷却的阶段和解释各阶段的冷却机理。 在淬火介质的研究和评价中，通常用图1所示的两种曲线来表示和比较介质的冷却特性。从冷却速度曲线上，指出淬火介质的特性温度、出现最高冷却速度的温度和最高冷却速度值，以及对流开始温度。从冷却过程曲线上，通常指出从800℃冷却到400℃（或者300℃）所需的时间。有人还把冷却速度曲线上各温度对应的冷却速度值，直接或间接作为实际生产中工件在相同温度下获得的冷却速度值来加以利用。
淬火介质的知识总结的也这么全，拿走不谢！ 工件进行淬火冷却所使用的介质称为淬火冷却介 质（或淬火介质）。理想的淬火介质应具备的条件是使工件既能淬成马氏体，又不致引起太大的淬火应力。这就要求在 C 曲线的“鼻子”以上温度缓冷，以减小急冷所产生的热应力；在“鼻子”处冷却速度要大于临界冷却速度，以保证过冷奥氏体不发生非马氏体转变；在“鼻子”下方，特别使Ms 点一下温度时，冷却速度应尽量小，以减小组织转变的应力。 常用的淬火介质有水、水溶液、矿物油、熔盐、熔碱等。 水是冷却能力较强的淬火介质。来源广、价格低、成分 稳定不易变质。缺点是在C曲线的“鼻子”区（500?600 C左右），水处于蒸汽膜阶段，冷却不够快，会形成“软点”；而在马氏体转变温度区（300?100C），水处于沸腾阶段，冷却太快，易使马氏体转变速度过快而产生很大的内应力，致使工件变形甚至开裂。当水温升高，水中含有较多气体或水中混入不溶杂质（如油、肥皂、泥浆等），均会显著降低其冷 却能力。因此水适用于截面尺寸不大、形状简单的碳素钢工 件的淬火冷却。? 盐水和碱水在水中加入适量的食 盐和碱，使高温工件浸入该冷却介质后，在蒸汽膜阶段析出盐和碱的晶体并立即爆裂，将蒸汽膜破坏，工件表面的氧化
皮也被炸碎，这样可以提高介质在高温区的冷却能力。其缺点是介质的腐蚀性大。 般情况下，盐水的浓度为10 ％，苛性钠水溶液的浓度 为10 %?15 %。可用作碳钢及低合金结构钢工件的淬火介质，使用温度不应超过60 C，淬火后应及时清洗并进行防锈处理。 冷却介质一般采用矿物质油（矿物油）。如机油、变压 器油和柴油等。机油一般采用10 号、20 号、30 号机油，油 的号越大，黏度越大，闪点越高，冷却能力越低，使用温度 相应提高。目前使用的新型淬火油主要有高速淬火油、 光亮淬火油和真空淬火油三种。高速淬火油是在高 温区冷却速度得到提高的淬火油。获得高速淬火油的基本途径有两种，一种是选取不同类型和不同黏度的矿物油，以适当的配比相互混合，通过提高特性温度来提高高温区冷却能力；另一种是在普通淬火油中加入添加剂，在油中形成粉灰状浮游物。添加剂游磺酸的钡盐、钠盐、钙盐以及磷酸盐、硬脂酸盐等。生产实践表明，高速淬火油在过冷奥氏体不稳定区冷却速度明显高于普通淬火油，而在低温马氏体转变区冷速与普通淬火油相接近。这样既可得到较高的淬透性和淬硬性，又大大减少了变形，适用于形状复杂的合金钢工件的淬火。 光亮淬火油能使工件在淬火后保持光亮表面。在矿物油 中加入不同性质的高分子添加物，可获得不同冷却速度的光亮淬火油。这些添加物的主要成分是光亮剂，其作用是将不溶解于油的老化产物悬浮起来，防止在工件上积聚和沉淀。 另外，光亮淬火油添加剂中还含有抗氧化剂、表面活性剂和催冷剂等。 真空淬火油是用于真空热处理淬火的冷却介质。真空淬 火油必须具备低的饱和蒸汽压，较高而稳定的冷却能力以及良好的光亮性和热稳定性，否则会影响真空热处理的效果。 盐浴和碱浴淬火介质一般用在分级淬火和等温淬火中。

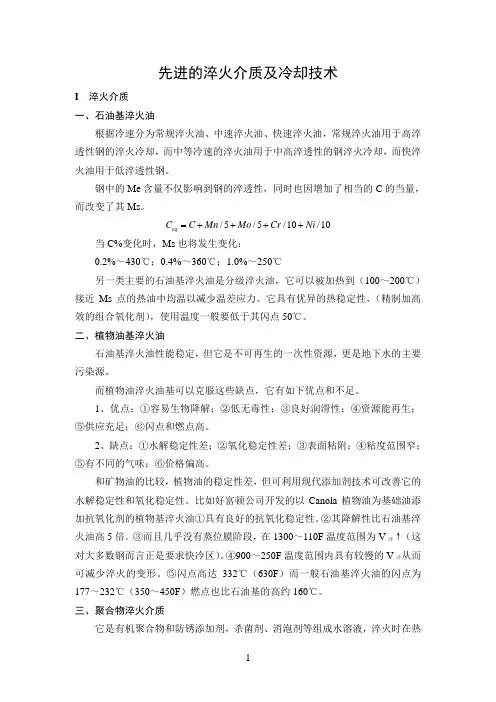

先进的淬火介质及冷却技术 I 淬火介质 一、石油基淬火油 根据冷速分为常规淬火油、中速淬火油、快速淬火油，常规淬火油用于高淬透性钢的淬火冷却，而中等冷速的淬火油用于中高淬透性的钢淬火冷却，而快淬火油用于低淬透性钢。 钢中的Me 含量不仅影响到钢的淬透性，同时也因增加了相当的C 的当量，而改变了其Ms 。 /5/5/10/10eq C C Mn Mo Cr Ni =++++ 当C%变化时，Ms 也将发生变化： 0.2%～430℃；0.4%～360℃；1.0%～250℃ 另一类主要的石油基淬火油是分级淬火油，它可以被加热到（100～200℃）接近Ms 点的热油中均温以减少温差应力。它具有优异的热稳定性，（精制加高效的组合氧化剂），使用温度一般要低于其闪点50℃。 二、植物油基淬火油 石油基淬火油性能稳定，但它是不可再生的一次性资源，更是地下水的主要污染源。 而植物油淬火油基可以克服这些缺点，它有如下优点和不足。 1、优点：①容易生物降解；②低无毒性；③良好润滑性；④资源能再生；⑤供应充足；⑥闪点和燃点高。 2、缺点：①水解稳定性差；②氧化稳定性差；③表面粘附；④粘度范围窄；⑤有不同的气味；⑥价格偏高。 和矿物油的比较，植物油的稳定性差，但可利用现代添加剂技术可改善它的水解稳定性和氧化稳定性。比如好富顿公司开发的以Canola 植物油为基础油添加抗氧化剂的植物基淬火油①具有良好的抗氧化稳定性。②其降解性比石油基淬火油高5倍。③而且几乎没有蒸位膜阶段，在1300～110F 温度范围为V 冷↑（这对大多数钢而言正是要求快冷区）。④900～250F 温度范围内具有较慢的V 冷从而可减少淬火的变形。⑤闪点高达332℃（630F ）而一般石油基淬火油的闪点为177～232℃（350～450F ）燃点也比石油基的高约160℃。 三、聚合物淬火介质 它是有机聚合物和防锈添加剂，杀菌剂、消泡剂等组成水溶液，淬火时在热
淬火介质相关知识汇总 一、主要技术参数 1、冷却特性 1.1、冷却速度曲线 当前，国内外多以国际标准方法（ISO9950）测定，并用冷却速度曲线来表征淬火介质的冷却特性。但是，对特定工件（即在钢种、形状大小和热处理要求一定）的情况下，如何从冷却特性上去选择合适的淬火介质？在生产现场，一个淬火槽中往往要淬多种不同钢种、形状、大小和热处理要求的工件。在这种情况下，如何选定它们共同适用的一种淬火液？ 从普通机油和自来水的冷却速度分布（如图1）可以看出，普通机油的冷却速度慢，因而不少工件在其中淬不硬；而自来水的冷却速度又太快，以致于多数钢种不能在其中淬火。如果将机油的冷却速度提高，该工件淬火硬度也会相应提高，当机油的冷却速度提高到图2中带齿线水平时，该工件刚好可以得到要求的淬火硬度，我们把它叫做允许的最低冷速分布线。 同时，研究表明，自来水引起淬裂和变形，是自来水冷却太快，尤其是钢件冷到其过冷奥氏体发生马氏体转变的温度范围时受到的冷却太快的缘故。于是又可以推知，如果能降低自来水的冷却速度，尤其是在工件冷到较低的温度以后的淬火冷却速度，就可以减小工件淬裂的危险。假定自来水冷却速度降到图3中带齿线所示的水平时，该类工件便不会再淬裂了，我们把这条线叫做此工件已确定条件下允许的最高冷速分布线。
把图2和图3 两条曲线之间的区域内，不管是快速淬火油还是水溶性淬火液，也不管这些淬火介质的冷却速度分布有何不同，上述工件在其中淬火都可以同时获得所希望的淬硬而又不裂的效果。 1.2淬火介质的冷却过程分三个阶段：蒸汽膜阶段、沸腾冷却阶段、对流冷却阶段（见下图所示） 用符合ISO9950标准的ivf冷却特性测试仪测出的冷却特性曲线（如下图）有几个特征值对淬火油的淬硬能力有重要影响。 第一个是油蒸汽膜冷却阶段向沸腾冷却阶段转变的温度，即图中A点对应的温度，叫做（上）特征温度; 第二个是出现最高冷却速度的温度，即图中B点对应的温度; 第三个是最高冷却速度值，即B点对应的冷却速度值;
冷却特性曲线的说明 淬火介质的冷却过程分三个阶段：蒸汽膜阶段、沸腾冷却阶段、对流冷却阶段（见下图所示）。用符合ISO9950标准的ivf冷却特性测试仪测出的冷却特性曲线（如下图）有几个特征值对淬火油的淬硬能力有重要影响。第一个是油蒸汽膜冷却阶段向沸腾冷却阶段转变的温度，即图中A点对应的温度，叫做（上）特征温度;第二个是出现最高冷却速度的温度，即图中B点对应的温度;第三个是最高冷却速度值，即B点对应的冷却速度值;第四个是对流开始温度，即C点对应的温度。 如何从冷却特性选用淬火介质 热处理淬火介质，用的首先是它的冷却性能。因此，在确定介质的类别后，我们主张按介质的冷却特性来选择介质的品种。比如，当我们确定应当选用快速淬火油后，具体的品种就应当根据工件特点和热处理要求从油的冷却速度分布上去选。 不管选用何种淬火介质，大致都可以按以下五条原则进行选择。 一看钢的含碳量多少── 含碳量低的钢有可能在冷却的高温阶段析出先共析铁素体，其过冷奥氏体最易发生珠光体转变的温度（即所谓"鼻尖"位置的温度）较高，马氏体起点（Ms）也较高。因此，为了使这类钢制的工件充分淬硬，所用的淬火介质应当有较短的蒸汽膜阶段，且其出现最高冷却速度的温度应当较高。相反，对含碳量较高的钢，淬火介质的蒸汽膜阶段可以更长些，出现最高冷却速度的温度也应当低些。 二看钢的淬透性高低——淬透性差的钢要求用冷却速度快的淬火介质，淬透性好的钢则可以用冷却速度慢一些的介质。通常，随着钢的淬透性提高，过冷奥氏体分解转变的“C”曲线会向右下方移动。所以，对淬透性差的钢，选用的淬火介质出现最高冷却速度的温度应当高些；而淬透性好的钢则低些。有些淬透性好的
淬火加热温度的选择：对于亚共析钢采用Ac3+30~50°，对于共析钢和过共析钢采用Ac1+20~40°。 对于亚共析钢如果淬火温度过高，奥氏体晶粒就会粗大，淬火后严重影响和降低塑性和韧性，如果淬火温度过低，奥氏体化就会不完全，淬火后会有铁素体，导致淬火硬度不够，强度降低。 对于共析钢和过共析钢，淬火温度高了，同样奥氏体晶粒就会粗大，同时碳化物溶入奥氏体过多，淬火后容易变形开裂，同时严重降低硬度和强度，如果温度低了，碳化物溶入奥氏体过少，大部分碳化物保留下来，淬火后也容易变形开裂，奥氏体化后奥氏体含碳量过低，导致淬不上火，导致淬火后马氏体硬度不够，强度降低。 (1)低温回火 工件在150~250℃进行的回火。 目的是保持淬火工件高的硬度和耐磨性，降低淬火残留应力和脆性回火后得到回火马氏体，指淬火马氏体低温回火时得到的组织。 力学性能：58～64HRC，高的硬度和耐磨性。 应用范围：刃具、量具、模具、滚动轴承、渗碳及表面淬火的零件等。 (2)中温回火 工件在350～500 ℃之间进行的回火。 目的是得到较高的弹性和屈服点，适当的韧性。回火后得到回火屈氏体，指马氏体回火时形成的铁素体基体内分布着极其细小球状碳化物（或渗碳体）的复相组织。 力学性能：35～50HRC，较高的弹性极限、屈服点和一定的韧性。 应用范围：弹簧、锻模、冲击工具等。 (3)高温回火 工件在500℃以上进行的回火。 目的是得到强度、塑性和韧性都较好的综合力学性能。回火后得到回火索氏体，指马氏体回火时形成的铁素体基体内分布着细小球状碳化物（包括渗碳体）的复相组织。 力学性能：200～350HBS，较好的综合力学性能。 应用范围：广泛用于各种较重要的受力结构件，如连杆、螺栓、齿轮及轴类零件等。工件淬火并高温回火的复合热处理工艺称为调质。调质不仅作最终热处理，也可作一些精密零件或感应淬火件预先热处理。
工件进行淬火冷却所使用的介质称为淬火冷却介质（或淬火介质）。理想的淬火介质应具备的条件是使工件既能淬成马氏体，又不致引起太大的淬火应力。这就要求在C曲线的“鼻子”以上温度缓冷，以减小急冷所产生的热应力；在“鼻子”处冷却速度要大于临界冷却速度，以保证过冷奥氏体不发生非马氏体转变；在“鼻子”下方，特别使Ms点一下温度时，冷却速度应尽量小，以减小组织转变的应力。 常用的淬火介质有水、水溶液、矿物油、熔盐、熔碱等。 ● 水 水是冷却能力较强的淬火介质。来源广、价格低、成分稳定不易变质。缺点是在C曲线的“鼻子”区（500～600℃左右），水处于蒸汽膜阶段，冷却不够快，会形成“软点”；而在马氏体转变温度区（300～100℃），水处于沸腾阶段，冷却太快，易使马氏体转变速度过快而产生很大的内应力，致使工件变形甚至开裂。当水温升高，水中含有较多气体或水中混入不溶杂质（如油、肥皂、泥浆等），均会显著降低其冷却能力。因此水适用于截面尺寸不大、形状简单的碳素钢工件的淬火冷却。 ● 盐水和碱水 在水中加入适量的食盐和碱，使高温工件浸入该冷却介质后，在蒸汽膜阶段析出盐和碱的晶体并立即爆裂，将蒸汽膜破坏，工件表面的氧化皮也被炸碎，这样可以提高介质在高温区的冷却能力。其缺点是介质的腐蚀性大。 一般情况下，盐水的浓度为10％，苛性钠水溶液的浓度为10％～15％。可用作碳钢及低合金结构钢工件的淬火介质，使用温度不应超过60℃，淬火后应及时清洗并进行防锈处理。 ● 油 冷却介质一般采用矿物质油（矿物油）。如机油、变压器油和柴油等。机油一般采用10号、20号、30号机油，油的号越大，黏度越大，闪点越高，冷却能力越低，使用温度相应提高。 目前使用的新型淬火油主要有高速淬火油、光亮淬火油和真空淬火油三种。

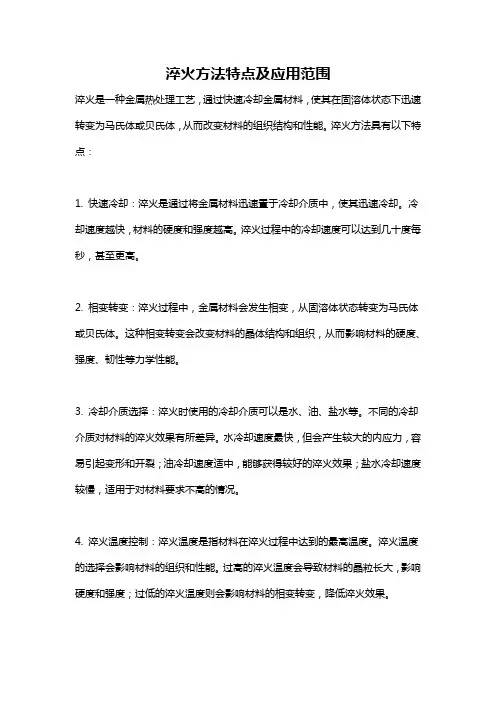

淬火介质、淬火加热温度及冷却方法介绍 淬火工艺是将钢加热到AC3或AC1点以上某一温度，保持一定时间，然后以适当速度冷却获得马氏体和（或）贝氏体组织的热处理工艺。 淬火的目的是提高硬度、强度、耐磨性以满足零件的使用性能。淬火工艺应用最为广泛，如工具、量具、模具、轴承、弹簧和汽车、拖拉机、柴油机、切削加工机床、气动工具、钻探机械、农机具、石油机械、化工机械、纺织机械、飞机等零件都在使用淬火工艺。 （1）淬火加热温度 淬火加热温度根据钢的成分、组织和不同的性能要求来确定。亚共析钢是AC3+（30～50℃）；共析钢和过共析钢是AC1+（30～50℃）。 亚共析钢淬火加热温度若选用低于AC3的温度，则此时钢尚未完全奥氏体化，存在有部分未转变的铁素体，淬火后铁素体仍保留在淬火组织中。铁素体的硬度较低，从而使淬火后的硬度达不到要求，同时也会影响其他力学性能。若将亚共析钢加热到远高于AC3温度淬火，则奥氏体晶粒回显著粗大，而破坏淬火后的性能。所以亚共析钢淬火加热温度选用AC3+（30～50℃），这样既保证充分奥氏体化，又保持奥氏体晶粒的细小。 过共析钢的淬火加热温度一般推荐为AC1+（30～50℃）。在实际生产中还根据情况适当提高20℃左右。在此温度范围内加热，其组织为细小晶粒的奥氏体和部分细小均匀分布的未溶碳化物。淬火后除极少数残余奥氏体外，其组织为片状马氏体基体上均匀分布的细小的碳化物质点。这样的组织硬度高、耐磨性号，并且脆性相对较少。 过共析钢的淬火加热温度不能低于AC1，因为此时钢材尚未奥氏体化。若加热到略高于AC1温度时，珠光体完全转变承奥氏体，并又少量的渗碳体溶入奥氏体。此时奥氏体晶粒细小，且其碳的质量分数已稍高与共析成分。如果继续升高温度，则二次渗碳体不断溶入奥氏体，致使奥氏体晶粒不断长大，其碳浓度不断升高，会导致淬火变形倾向增大、淬火组织显微裂纹增多及脆性增大。同时由于奥氏体含碳量过高，使淬火后残余奥氏体数量增多，降低工件的硬度和耐磨性。
热处理工艺-淬火 淬火工艺是将钢加热到AC3或AC1点以上某一温度，保持一定时间，然后以适当速度冷却获得马氏体和（或）贝氏体组织的热处理工艺。 淬火的目的是提高硬度、强度、耐磨性以满足零件的使用性能。淬火工艺应用最为广泛，如工具、量具、模具、轴承、弹簧和汽车、拖拉机、柴油机、切削加工机床、气动工具、钻探机械、农机具、石油机械、化工机械、纺织机械、飞机等零件都在使用淬火工艺。 （1）淬火加热温度 淬火加热温度根据钢的成分、组织和不同的性能要求来确定。亚共析钢是AC3 （30～50℃）；共析钢和过共析钢是AC1 （30～50℃）。 亚共析钢淬火加热温度若选用低于AC3的温度，则此时钢尚未完全奥氏体化，存在有部分未转变的铁素体，淬火后铁素体仍保留在淬火组织中。铁素体的硬度较低，从而使淬火后的硬度达不到要求，同时也会影响其他力学性能。若将亚共析钢加热到远高于AC3温度淬火，则奥氏体晶粒回显著粗大，而破坏淬火后的性能。所以亚共析钢淬火加热温度选用AC3 （30～50℃），这样既保证充分奥氏体化，又保持奥氏体晶粒的细小。 过共析钢的淬火加热温度一般推荐为AC1 （30～50℃）。在实际生产中还根据情况适当提高20℃左右。在此温度范围内加热，其组织为细小晶粒的奥氏体和部分细小均匀分布的未溶碳化物。淬火后除极少数残余奥氏体外，其组织为片状马氏体基体上均匀分布的细小的碳化物质点。这样的组织硬度高、耐磨性号，并且脆性相对较少。 过共析钢的淬火加热温度不能低于AC1，因为此时钢材尚未奥氏体化。若加热到略高于AC1温度时，珠光体完全转变承奥氏体，并又少量的渗碳体溶入奥氏体。此时奥氏体晶粒细小，且其碳的质量分数已稍高与共析成分。如果继续升高温度，则二次渗碳体不断溶入奥氏体，致使奥氏体晶粒不断长大，其碳浓度不断升高，会导致淬火变形倾向增大、淬火组织显微裂纹增多及脆性增大。同时由于奥氏体含碳量过高，使淬火后残余奥氏体数量增多，降低工件的硬度和耐磨性。因此过共析钢的淬火加热温度高于AC1太多是不合适的，加热到完全奥氏体化的ACm或以上温度就更不合适。 在生产实践中选择工件的淬火加热温度时，除了遵守上述一般原则外，还要考虑工件的化学成分、技术要求、尺寸形状、原始组织以及加热设备、冷却介质等诸多因素的影响，对加热温度予以适当调整。如合金钢零件，通常取上限，对于形状复杂零件取下限。
影响淬火介质冷却能力的因素 1.汽化热和蒸汽压：汽化热是单位质量的液体完全变成同温度气体所需要的热量。水的化 学稳定性很高，热容量较大，在室温时，为钢的8倍，水的沸点低，其汽化热随温度升高而降低，水随温度升高，冷却能力急剧下降。 2.比热容：介质比热容而终略小的越大，冷却能力超强。 3.热导率：介质的热志率十七大，冷却超强。 4.表面张力：表面张力小的介质与工件表面接触得好，因而散热性能好。 5.粘度：液体的粘度是液体流动时，液体分子间呈现出的内部摩擦力。粘度大的淬冷介质， 流动性差，不利于对流散热，其冷却能力差。但温度升高，流动性大，冷却能力强。6.添加剂：添加剂可以降低蒸汽膜的稳定性，如溶入水中的盐和碱可以改变消失物理特性， 水急剧激化时，盐碱微粒沉积工件表面，成为气泡核心，又使气膜提前开裂；水中加入聚乙烯醇，在工件表面形成极薄的塑料膜，它的导热性差，降低工件冷却速度。水中有油、肥皂形成悬浊液或乳浊液，会加速蒸汽民膜形成，增加蒸汽膜稳定性，使水冷却降低。另外，为了改变淬火介质的其他性能加入抗氧化剂，光亮剂，防锈剂，防腐剂等会影响介质的冷却能力。 7.搅动或介质流动，搅动会增大液体的热系数，尽早破坏蒸汽膜，提高冷速，并使工件冷 却均匀。最好采用介质流动和工件运动配合使用的冷却方法。用喷射介质的冷却方法，可使冷却“H”值提高4倍，因为喷射水冷不存在蒸汽膜阶段，工件冷却靠水的快速汽化来进行，使冷却显著提高。感应加热淬火常用喷射液体冷却的喷液淬火法，既提高硬度又可防止变形开裂。 8.温度：水和水为基的介质随温度升高冷却下降，油与水相反，随温度升高，流动性变 好，利于散热，提高冷却能力，粘度大的油更明显。 综上所述，最理想的淬火介质是汽化热小，液体与蒸汽的密度比大，液体的热导率大和表面张力小。
淬火介质的冷却特性曲线究竟说明了什么摘要：在标准测试仪检测淬火介质冷却特性的同时，用摄像机摄录了探棒四周的状况。对比发现，按测得的冷却特性曲线的外形划分的冷却阶段，与探棒表面实际发生的冷却情况大不相同。说明了产生这种差异的原因。通过分析和推理，得出了结论：不能从淬火介质的冷却特性曲线往划分探棒所处的冷却阶段；凭测出的冷却特性曲线不可能正确推算实际工件可能获得的冷却情况；淬火介质的冷却特性曲线只宜用在介质冷却特性的相互对比中。 关键词：淬火介质；冷却特性曲线；冷却特性检测；冷却过程计算；热处理工艺 一、淬火介质冷却特性曲线的应用情况与存在的疑问 近二十年来，淬火介质冷却特性曲线的应用给热处理行业带来了不小的技术进步。现在，淬火介质的开发研究，介质的比较和选择，热处理生产中的产品质量控制，甚至分析和解决生产中碰到的热处理质量和技术题目，都已离不开淬火介质的冷却特性曲线了。但是，这些冷却特性曲线究竟能告诉我们些什么？对这个题目，行业内已经有了基本一致的答案。极具权威性的美国金属手册[1]上,以及行业内着名专家G.E.Totten的专著[2]上提供的解释很具代表性，如图1所示。图中阶段A通称冷却的蒸汽膜阶段（也称膜沸腾阶段），阶段B通称沸腾阶段（也称泡沸腾阶段），阶段C称为对流阶段。在蒸汽膜阶段，整个试块被蒸汽膜包围着。在沸腾冷却阶段，整个试块表面都在发生沸腾。而到了对流冷却阶段，则通过对流传热使试块冷却。图中任一曲线上的点，都可以通过期间或者温度坐标找到另一曲线上的对应点。其它的书刊资料上，液态淬火介质的冷却特性曲线，不管采用什么样的检测标准，都按图1所示的方式划分冷却的阶段和解释各阶段的冷却机理。 在淬火介质的研究和评价中，通常用图1所示的两种曲线来表示和比较介质的冷却特性。从冷却速度曲线上，指出淬火介质的特性温度、出现最高冷却速度的温度和最高冷却速度值，以及对流开始温度。从冷却过程曲线上，通常指出从800℃冷却到400℃（或者300℃）所需的时间。有人还把冷却速度曲线上各温度对应的冷却速度值，直接或间接作为实际生产中工件在相同温度下获得的冷却速度值来加以利用。

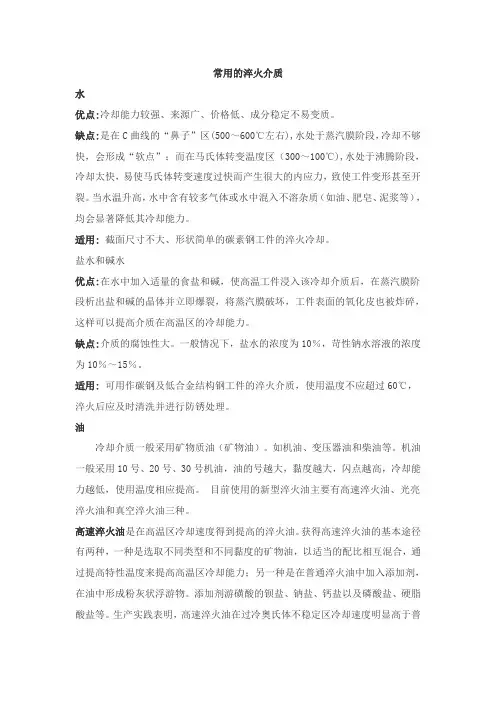

水优点: 冷却能力较强、来源广、价格低、成分稳定不易变质。 缺点: 是在C曲线的“鼻子”区(500～600℃左右),水处于蒸汽膜阶段，冷却不够快，会形成“软点”；而在马氏体转变温度区（300～100℃),水处于沸腾阶段，冷却太快，易使马氏体转变速度过快而产生很大的内应力，致使工件变形甚至开裂。当水温升高，水中含有较多气体或水中混入不溶杂质（如油、肥皂、泥浆等），均会显著降低其冷却能力。 适用: 截面尺寸不大、形状简单的碳素钢工件的淬火冷却。 盐水和碱水 优点: 在水中加入适量的食盐和碱，使高温工件浸入该冷却介质后，在蒸汽膜阶 段析出盐和碱的晶体并立即爆裂，将蒸汽膜破坏，工件表面的氧化皮也被炸碎， 这样可以提高介质在高温区的冷却能力。 缺点: 介质的腐蚀性大。一般情况下，盐水的浓度为10％，苛性钠水溶液的浓度为10％～15％。适用: 可用作碳钢及低合金结构钢工件的淬火介质，使用温度不应超过60℃，淬火后应及时清洗并进行防锈处理。 油 冷却介质一般采用矿物质油（矿物油）。如机油、变压器油和柴油等。机油一般采用10号、20号、30号机油，油的号越大，黏度越大，闪点越高，冷却能力越低，使用温度相应提高。目前使用的新型淬火油主要有高速淬火油、光亮 淬火油和真空淬火油三种。 高速淬火油 是在高温区冷却速度得到提高的淬火油。获得高速淬火油的基本途径 有两种，一种是选取不同类型和不同黏度的矿物油， 以适当的配比相互混合，通过提高特性温度来提高高温区冷却能力；另一种是在普通淬火中加入添加剂，在油中形成粉灰状浮游物。添加剂游磺酸的钡盐、钠盐、钙盐以及磷酸盐、硬脂酸盐等。生产实践表明，高速淬火油在过冷奥氏体不稳定区冷却速度明显高于普通淬火油，而在低温马氏体转变区冷速与普通淬火油相接近。这样既可得到较高的淬透性和淬硬性，又大大减少了变形，适用于形状复杂的合金钢工件的淬火。 光亮淬火油 能使工件在淬火后保持光亮表面。在矿物油中加入不质的高分子添加物，可获得不同冷却速度的光亮淬火油。这些添加物的主要成分是光亮剂，其作用是将不溶解于油的老化产物悬起来，防止在工件上积聚和沉淀。另外，光亮淬火油添加剂中还含有抗氧化剂、表面活性剂和催冷剂等。 真空淬火油 是用于真空热处理淬火的冷却介质。真空淬火油必须具备低的饱和蒸汽压，较高而稳定的冷却能力以及良好的光亮性和热稳定性，否则会影响真空热处理的效果。 盐浴和碱浴淬火介质一般用在分级淬火和等温淬火中。 新型淬火剂

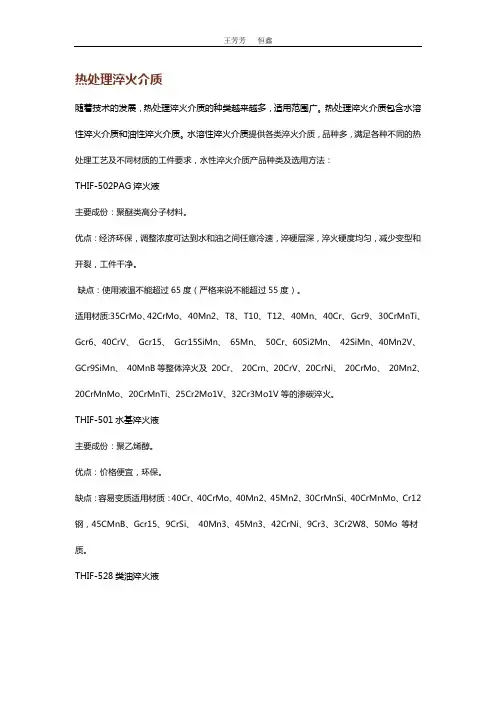

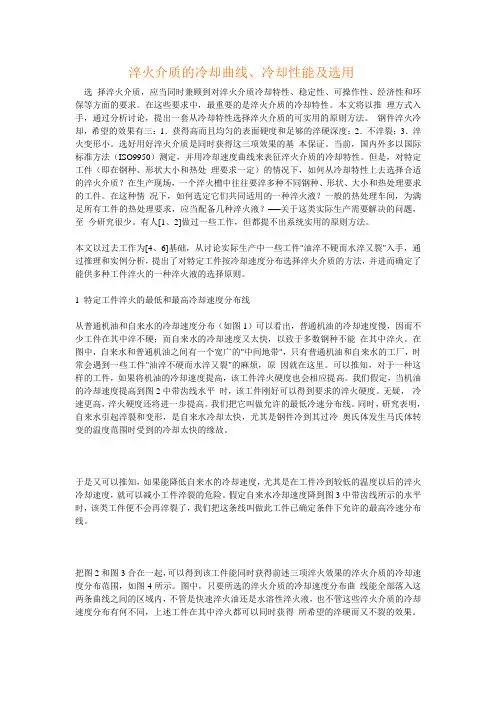

如何从淬火冷却特性选择淬火介质 选择淬火介质，应当同时兼顾到对淬火介质冷却特性、稳定性、可操作性、经济性和环保等方面的要求。在这些要求中，最重要的是淬火介质的冷却特性。本文将以推理方式入手，通过分析讨论，提出一套从冷却特性选择淬火介质的可实用的原则方法。钢件淬火冷却，希望的效果有三：1.获得高而且均匀的表面硬度和足够的淬硬深度；2.不淬裂；3.淬火变形小。选好用好淬火介质是同时获得这三项效果的基本保证。当前，国内外多以国际标准方法（ISO9950）测定，并用冷却速度曲线来表征淬火介质的冷却特性。但是，对特定工件（即在钢种、形状大小和热处理要求一定）的情况下，如何从冷却特性上去选择合适的淬火介质？在生产现场，一个淬火槽中往往要淬多种不同钢种、形状、大小和热处理要求的工件。在这种情况下，如何选定它们共同适用的一种淬火液？一般的热处理车间，为满足所有工件的热处理要求，应当配备几种淬火液？──关于这类实际生产需要解决的 问题，至今研究很少。有人[1、2]做过一些工作，但都提不出系统实用的原则方法。 本文以过去工作为[4、6]基础，从讨论实际生产中一些工件"油淬不硬而水淬又裂"入手，通过推理和实例分析，提出了
对特定工件按冷却速度分布选择淬火介质的方法，并进而确定了能供多种工件淬火的一种淬火液的选择原则。 1 特定工件淬火的最低和最高冷却速度分布线 从普通机油和自来水的冷却速度分布（如图1）可以看出，普通机油的冷却速度慢，因而不少工件在其中淬不硬；而自来水的冷却速度又太快，以致于多数钢种不能在其中淬火。在图中，自来水和普通机油之间有一个宽广的"中间地带"，只有普通机油和自来水的工厂，时常会遇到一些工件"油淬不硬而水淬又裂"的麻烦，原因就在这里。可以推知，对于一种这样的工件，如果将机油的冷却速度提高，该工件淬火硬度也会相应提高。我们假定，当机油的冷却速度提高到图2中带齿线水平时，该工件刚好可以得到要求的淬火硬度。无疑，冷速更高，淬火硬度还将进一步提高。我们把它叫做允许的最低冷速分布线。同时，研究表明，自来水引起淬裂和变形，是自来水冷却太快，尤其是钢件冷到其过冷奥氏体发生马氏体转变的温度范围时受到的冷却太快的缘故。
淬火介质冷却曲线的判读和评价曾<< >> 1 前言 1995年5月1日，国际标准组织（ISO）颁布了淬火油冷却特性测定方法《Industrial quenching oils-determination of cooling characteristics-Nickel-alloy probe test method》（ISO9950）。在1988年，我国颁布了2个标准，即GB 9449《淬火介质冷却性能试验方法》（1995年调整为行业标准JB／T 7951）和SH／T 0220《热处理油冷却性能测定法》。目前这3个标准在国内都被采用。JB／T 7951来自法国淬火液体小组A*T*T*T*S* F*M联合委员会在1982年提出的《淬火油烈度-银探头试验方法》。SH／T 0220来自日本工业标准《热处理油》（JIS K 2242—80）。70年代初开始淬火油的研制工作时采用的是仿日的探头，一直沿用至今。国内大多数淬火介质生产厂和使用厂都采用此标准。 上述3个标准探头的相同点是①都是热电偶测试探头，而且都在探头几何中心。②都是 K型热电偶。③探头形状都是圆柱形。 这3种探头的不同点是①ISO为12.5mm×60mmIncone1600镍基合金，JB和SH为银。②J B为 16mm×48mm，SH为10mm×30mm。③ISO是铠装热电偶，外径 1.5mm而JB、SH为 0. 5mm的偶丝。 2 判读方法的概述 冷却曲线判读的目的在于评价淬火介质的冷却能力。要评价就要有一个做为基准的参照系统。一般情况下，都是采用水和油。这是因为水和油是最早采用的淬火介质。而且一直到现在仍是最常用的淬火介质。Grossmann的H值也是如此，即以水的H值为1，油的H值为0. 25。既使不是定量地评价，也仍然要以水和油的冷却能力为基础做出定性的评价。 第二条原则是冷却曲线与钢材连续冷却转变曲线的关系，即淬火介质冷却性能与所淬钢材的对应原则。这条原则是说明冷却曲线对应连续冷却转变曲线的不同阶段所应具备的冷却性能。原则上说，在JB、SH探头心部的热电偶测得的冷却曲线可认为是工件（小中尺寸）表面或次表面的冷却曲线，而ISO测得的曲线则被认为是工件（小中尺寸）心部或接近心部的 冷却曲线。 3 ISO 9950的判读和评价 按照ISO 9950的规定，给出某个淬火介质的冷却性能的测试结果应分3个部分：冷却
