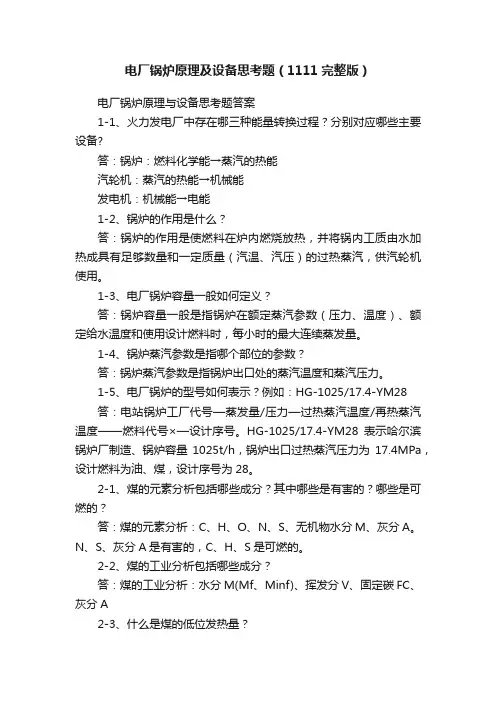

电厂锅炉原理与设备思考题答案
1-1、火力发电厂中存在哪三种能量转换过程？分别对应哪些主要设备?
答：锅炉：燃料化学能→蒸汽的热能
汽轮机：蒸汽的热能→机械能
发电机：机械能→电能
1-2、锅炉的作用是什么？
答：锅炉的作用是使燃料在炉内燃烧放热，并将锅内工质由水加热成具有足够数量和一定质量（汽温、汽压）的过热蒸汽，供汽轮机使用。
1-3、电厂锅炉容量一般如何定义？
答：锅炉容量一般是指锅炉在额定蒸汽参数（压力、温度）、额定给水温度和使用设计燃料时，每小时的最大连续蒸发量。
1-4、锅炉蒸汽参数是指哪个部位的参数？
答：锅炉蒸汽参数是指锅炉出口处的蒸汽温度和蒸汽压力。
1-5、电厂锅炉的型号如何表示？例如：HG-1025/17.4-YM28
答：电站锅炉工厂代号—蒸发量/压力—过热蒸汽温度/再热蒸汽温度——燃料代号×—设计序号。HG-1025/17.4-YM28表示哈尔滨锅炉厂制造、锅炉容量1025t/h，锅炉出口过热蒸汽压力为17.4MPa，设计燃料为油、煤，设计序号为28。
2-1、煤的元素分析包括哪些成分？其中哪些是有害的？哪些是可燃的？
答：煤的元素分析：C、H、O、N、S、无机物水分M、灰分A。N、S、灰分A是有害的，C、H、S是可燃的。
2-2、煤的工业分析包括哪些成分？
答：煤的工业分析：水分M(Mf、Minf)、挥发分V、固定碳FC、灰分A
2-3、什么是煤的低位发热量？
答：低位发热量：1kg煤完全燃烧时所放出的热量，其中不包括燃烧产物中的水蒸气凝结成水所放出的汽化潜热。
2-4、煤的熔融特性用哪三种温度表示？
答：变形温度DT、软化温度ST、流动温度FT。
2-5、煤的分类及其主要特点。
答：煤按干燥无灰基挥发分含量（Vdaf）的大小来分：
无烟煤：Vdaf≤10%，无烟煤着火困难也不宜燃尽，但其发热量很高，储存过程中不易风化和自燃。
贫煤（劣质烟煤）：10%＜Vdaf≤20%，贫煤不太容易着火，燃烧时不易结焦。
烟煤：20%＜Vdaf≤40%，烟煤含碳量低，易点燃，燃烧快，燃烧时火焰长，发热量较高，具有弱焦结性。
褐煤：40%＜Vdaf，褐煤挥发含量高，表面呈棕褐色，质脆易风化，也很容易自燃，不
宜远途运输和长时间贮存。
2-6、什么是空气过量系数？其对锅炉燃烧有何影响？锅炉运行中如何计算排烟空气过量系数？
答：过量空气系数：实际供给空气量与理论空气量之比。过量空气系数是锅炉运行的重要指标，太大会增大烟气容积使排烟热损失增加，太小则不能保证燃料完全燃烧。锅炉运行中空气过量系数的计算：α=（约等）21/21-O(2)
3-1、什么是锅炉的热平衡？热平衡的表达公式是什么？研究热平衡有何意义？
答：送入锅炉的热量等于锅炉的有效利用热加各项热损失，这就是锅炉的热平衡。
Qr=Q1+Q2+Q3+Q4+Q5+Q6
Qr：每公斤燃料带入锅炉的热量；
Q1：锅炉有效利用热（被工质吸收）
Q2：排烟热损失；
Q3：气体不完全燃烧热损失（化学不完全燃烧热损失）
Q4：固体（机械）不完全燃烧损失；
Q5：散热损失
Q6：灰渣物理热损失
意义：研究燃料的热量在锅炉中利用的情况，有多少热量损失掉了，并对热损失的原因进行分析，其目的是为了判断锅炉设计和运行水平，寻求提高锅炉经济性能的途径，对锅炉进行改进，提高锅炉热效率。
3-2、锅炉的热损失包括哪几项？分别与哪些因素有关？
答：热损失包括机械不完全燃烧损失q4、化学不完全燃烧损失q3、排烟热损失q2、散热损失q5 、灰渣物现热损失 q6。
机械不完全燃烧损失q4与燃烧方式、燃料种类和性质、煤粉细度、过量空气系数、燃烧设备及炉膛型式、炉膛结构、运行工况、炉膛温度、燃烧组织等等有关。
化学不完全燃烧损失q3与燃料的挥发份含量、过量空气系数、炉膛温度、炉内空气动力工况、炉膛结构有关。
排烟热损失q2与排烟焓(排烟容积、排烟温度）。其中排烟容积与过量空气系数、漏风系数有关。
散热损失q5与锅炉容量、锅炉负荷、锅炉外表面积，表面温度及周围环境温度、水冷壁及炉墙结构、保温层的保温性能等有关
灰渣物现热损失 q6与排渣量、排渣温度有关。
3-3、热平衡试验的目的是什么？
答：a.确定锅炉热效率
b.确定锅炉各项热损失
c.不同运行工况比较，制定合理的运行操作守则。
其中包括：新产品鉴定试验、运行调整试验、运行比较性试验。
4-1、煤粉有哪些特性？
答：煤粉的一般性质为煤粉的粒度，密度，流动性，自燃和爆炸、煤粉细度、煤粉均匀度。
4-2、煤粉细度如何表示？例如R90表示什么意思？电厂中如何表示煤粉细度和均匀度？答：煤粉的细度表示煤粉的粗细程度，用Rx表示。Rx=（a/a+b)*100%
R90表示孔径小于或等于90μm的所有筛子上的筛余量百分数的总和。
通常R90表示煤粉细度，通常R200表示煤粉均匀度。
4-3、影响煤粉经济细度的因素有哪些？
答：煤粉的干燥无灰基挥发分、磨煤机和粗粉分离器性能、燃烧设备的类型、锅炉运行工况等。
4-4、直吹式制粉系统与中间仓储式制粉系统有何区别？
答：直吹式制粉系统是将煤粉经磨煤机磨成煤粉后直接吹入炉膛燃烧，直吹式制粉系统简单、设备少、布置紧凑、钢材消耗量少、投资省、运行电耗较低。
中间仓储式制粉系统是将磨好的煤粉先储存在煤粉仓中，然后根据锅炉运行负荷的需要，从煤粉仓经给粉机送入炉膛燃烧。适合配调节性能差的筒式球磨机。中间仓储式制粉系统的可靠性较高、系统复杂、初投资大、钢材消耗量多、运行费用高、煤粉自燃爆炸可能性比直吹式制粉系统要大。
4-5、制粉系统的主要辅助设备有哪些？粗粉分离器和细粉分离器有何不同？
答：给煤机、粗粉分离器、细粉分离器、给粉机、排粉风机等。
不同：粗粉分离器是将粗煤粉与细煤粉分离开。
细粉分离器是将煤粉与空气分离开。
5-1、影响燃烧化学反应速度的条件是什么？
答：反应物浓度、温度、压力、是否有催化反应或连锁反应。
5-2、煤的燃烧过程分哪三种区域？各在什么条件下形成？主要影响因素是什么？
答：动力燃烧区：＜1000℃，化学反应速度取决于燃烧温度和燃料的反应特性，提高温度是强化燃烧的有效措施。
扩散燃烧区：＞1400℃，化学反应速度取决于氧的扩散速度，改善扩散混合条件、增大气流速度、减小煤炭粒径可提高燃烧速度。
过渡燃烧区：1000 ℃~1400 ℃，介于两者之间。主要影响因素是燃烧的温度和氧的扩散速度。
5-3、如何保证煤粉气流的稳定着火？煤粉完全燃烧的条件有哪些？
答：组织强烈的煤粉气流与高温烟气混合，以保证供给足够的着火热，这是稳定着火过程的首要条件，提高一次风温，采用合适的一次风量和风速是减小着火热的有效措施，采用较细较均匀的煤粉和敷设卫燃是难燃煤稳定着火的常用方法。
完全燃烧的条件：有充足和合适的空气量、适当高的炉膛温度、空气和煤粉良好扰动和混合、在炉内足够的停留时间。
5-4、煤粉燃烧器的主要作用是什么？
答：将携带煤粉的一次风和助燃的二次风送入炉膛，并组织一定的气流结构，使煤粉迅速稳定的着火，及时供应空气，使燃料和空气充分混合，达到煤粉在炉内迅速完全燃烧。
5-5、旋转射流有哪些主要特点？直流射流有哪些特性？
答：旋转射流：（1）燃烧器出口形成内回流区
（2）旋转效应衰减快、射程较短
（3）旋转射流的扩展角较大
直流射流：a. 直流射流的射程与喷口尺寸和射流初速有关；
b. 射流周界面增大，卷吸能力增大，速度衰减越快，射程越短；
c. 射流动量越大、喷口高宽比越小，射流刚性越大，越不容易偏转。
5-6、什么是锅炉燃烧的一次风、二次风、三次风？其作用是什么？一般布置在何处？什么是夹心风、周界风？
答：一次风：将燃烧的大量煤粉送入炉膛的空气。其作用是携带煤粉进入炉膛，提供燃料。一般布置在燃烧器的中间，由风机提供。
二次风：直接通过燃烧器送入炉膛，补充煤粉燃烧时所需养料的热空气。其作用是提供氧气，助燃，加强气流扰动。一般布置在燃烧器下方。
三次风：单独送入炉膛燃烧的乏气，其作用是提高燃烧的经济性和避免污染环境。
一般布置在燃烧器上方。
夹心风：布置于一次风口中间的一股二次风。
周界风：布置于一次风口周围的一股二次风。
6-1、什么是锅炉的蒸发受热面？自然循环锅炉、控制循环锅炉各有哪些蒸发设备？
答：锅炉中吸收火焰和烟气的热量使水转化为饱和蒸汽的受热面。
自然循环锅炉的蒸发设备：汽包（锅筒）、下降管、水冷壁、联箱（集箱）、连接管道等。循环泵是控制循环锅炉的重要蒸发设备。
6-2、汽包的主要作用是什么？
答：a、与受热面和管道连接。汽包是锅炉内工质加热、蒸发、过热三个过程的连接中心，也是三个过程的分界点。
b、增加锅炉水位平衡能力和蓄热能力，在锅炉负荷变化时延缓汽压和汽包水位的变化速度。
c、汽水分离和改善蒸汽品质。
d、装设安全附件，保证锅炉运行安全。
6-3、水冷壁有哪三种类型？刚性梁的作用是什么？折焰角一般布置在锅炉什么部位？其作用是什么？
答：光管水冷壁、销钉式水冷壁、膜式水冷壁。刚性梁的作用：使锅炉炉墙能够承受炉膛爆燃产生的压力及炉内压力的波动，防止水冷壁和炉墙产生过大的结构变形和损坏。
折焰角：后墙水冷壁在炉膛出口处下侧全部向炉内弯曲而成折焰角。折焰角作用：使炉内火焰分布更加均匀，完善了炉内高温烟气对炉膛出口受热面的冲刷程度，减少了炉膛上部的死滞区。延长了锅炉的水平烟道，便于锅炉布置更多的高温对流受热面，满足了高参数大容量锅炉工质过热吸热比例提高的要求。
7-1、过热器和再热器的设计和布置时要特别注意什么问题？
答：过热器设计和布置时，必须确保其受热面管子外壁温度低于钢材的抗腐蚀和氧化温度，并保证其高温持久强度。
7-2、为什么再热器系统管径要比过热器系统管径大？
答：因为再热器蒸汽压力低，比热容小，其阻力对焓降影响较大，因此再热器流速不能太高，管径比过热器大。
7-3、过热器蒸汽和烟气的相对流动方式分，哪种传热效果最好？哪种管壁温度最高？
答：可分为顺流、逆流、双逆流和混流，逆流传热效果最好，逆流管壁温度最高。
7-4、过（再）热器按传热方式分为哪几种型式？壁式过（再）热器属于哪一种？一般用作高温过（再）热器还是低温过（再）热器？
答：再热器与过热器型式按传热方式分为对流式、辐射式、半辐射式三种。壁式过（再）热器属于辐射式，一般用作低温过（再）热器。
7-5、什么是过热器的汽温特性？汽包锅炉中对流式过热器和辐射式过热器的汽温特性有何不同？
答：汽温特性：过（再）热器出口汽温随锅炉负荷变化的关系特性。对流过热器的汽温特性：锅炉负荷增大，（烟气流速增大，传热加强，吸热增加，）蒸汽出口温度增大。辐射过热器的汽温特性：锅炉负荷增大，（炉膛温度增加不大，辐射换热量增加不多，跟不上蒸发量的增大幅度，）导致蒸汽出口温度减小。
7-6、影响热偏差的主要因素有哪些？
答：a、热负荷不均系数：受热面积灰及结渣、炉内温度场及烟气速度场的不均匀等。
b、结构不均系数：燃烧器布置、烟气走廊、管子排列等。
c、流量不均系数：并联管的连接方式、热力不均引起的流量不均等。
7-7、蒸汽温度如何调节？主要有什么设备？
答：a、蒸汽侧调节：主要有面式减温器、喷水减温器设备。
b、烟气侧调节：改变烟气流量或烟气温度，但调温滞后，调节精度差，常用作粗调节。主要有烟气挡板、摆动燃烧器、烟气再循环设备。
7-8、燃煤锅炉的高温腐蚀主要发生在哪个部位？
答：燃煤锅炉的高温腐蚀主要发生在金属壁温高于540℃的迎风面，壁温在650℃～ 700℃时腐蚀速率最高。
8-1、中压锅炉和高压以上锅炉上的省煤器有何区别？
答：中压锅炉的省煤器是沸腾式省煤器，高压以上锅炉的省煤器是非沸腾式省煤器。
8-2、省煤器按结构分有哪几种型式？各有何优点？
答：光管式
鳍片式：传热效果好。
膜片式：传热效果较好，易吹灰。
螺旋肋片管式：传热效果最好，但易积灰。
8-3、省煤器在尾部烟道中一般如何布置？为什么？
答：一般为卧式逆流布置，传热效果好，同时有利于排除积水，减轻停炉期间的氧腐蚀，给
水由下而上流动，也有利于排除空气，避免空气聚集引起的局部氧腐蚀，烟气由上往下流动，有助于吹灰。
8-4、省煤器引出管与汽包连接处为何要加装套管？
答：由于省煤器出水温度与汽包内水的饱和温度不一致，且锅炉负荷变化时，省煤器出水温度也会变化，这就导致其与汽包连接处产生温差应力和疲劳应力，可能使汽包壁产生裂纹，危及汽包安全。通常采用加装套管的方法，使给水管与汽包壁不直接接触。
8-5、省煤器进口与汽包下部之间装再循环管的作用是什么？
答：锅炉启动时，省煤器常常是间断给水或停止给水，可能造成省煤器内部分水汽化，管壁超温损坏，因此，在汽包与省煤器进口之间加装再循环管，在启动时应对省煤器进行保护。借助再循环管和省煤器中工质的密度差，使省煤器中的水不断循环流动，管壁也因不断得到冷却而不被烧坏。
8-6、空气预热器对锅炉的作用是什么？
答：a.降低排烟温度，提高锅炉效率
b.改善燃料的着火和燃烧条件，降低不完全燃烧损失
c.节省金属，降低造价
d.改善引风机工作条件，降低引风机电耗
8-7、空气预热器按传热方式分为几种？其传热原理有何不同？钢管式空预器和回转式空预器分别属于哪一种？哪种漏风量更大？
答：按传热方式分为导热式空气预热器、蓄热式空气预热器。导热式空气预热器：烟气通过传热壁面连续将热量传给空气。蓄热式空气预热器：烟气和空气交替流过受热面，受热面作为中间蓄热载体，达到热量传替的目的。钢管式空预器属于导热式空气预热器，回转式空预器属于蓄热式空气预热器，回转式空预器漏风量更大。
8-8、低温受热面的磨损主要发生在什么部位？如何防止？
答：a、烟气流横向正面冲刷管束时，最大磨损发生在第1排管子两侧30°~40°角度对称位置上。斜向冲刷时，最大磨损在管子的正面。
b、对错列管束，最大磨损位于第2排管子两侧25°~30°角度对称位置上。
c、对顺列管束，最大磨损位于第5排管子两侧60°角度对称位置上。
d、纵向冲刷时，最大磨损位于距进口管端约150~200mm位置上。
防止对流受热面磨损的措施：a、限制烟气流速；
b、消除烟气走廊，防止出现局部烟气流速过高或局部飞灰浓度过大，消除漏风；
c、改善省煤器结构，采用大直径管子，增大管子间节距，管子顺列排列，选择膜式省煤器或防磨肋片省煤器。
d、采取防磨措施：加防磨罩、防磨阻流板、防磨板、防磨套管等。
8-9、什么是尾部受热面的低温腐蚀？如何减轻低温腐蚀？
答：尾部受热面的低温腐蚀是指硫酸蒸汽凝结在受热面上而发生的腐蚀。
减轻低温腐蚀的措施：
（1）减少烟气中SO3的含量：燃料脱硫、燃烧脱硫、烟气脱硫、低氧燃烧、烟气再循环、（2）提高受热面壁温：热风再循环、装设暖风器、采用螺旋槽管、热管结构等
（3）其他措施：耐腐蚀材料作为传热元件、设置前置式预热器提高预热器风温，低温段易更换结构。
9-1、什么是自然循环？什么是运动压头？什么是有效压头？运动压头大小与哪些因素有关？
答：利用下降管中的水与上升管中汽水混合物的密度差所产生的压头使工质循环流动，叫自然循环。运动压头：自然循环回路中的循环推动力。有效压头：运动压头扣除上升管和汽水分离器的流动阻力后的剩余部分。运动压头的大小取决于饱和水与饱和汽的密度差、上升管中的含汽率和循环回路的高度。
9-2、什么是第一类沸腾传热恶化？什么是第二类沸腾传热恶化？其原因是什么？有何不同？
答：第一类传热恶化（膜态沸腾）：当局部热负荷过高时，沸腾传热恶化提前在汽泡状流型区域发生，由于汽化核心密集，使管壁形成连续汽膜，将水压向管中心，由于气膜导热性能差，导致传热恶化。它是由于管外局部热负荷过高所造成的。第二类传热恶化：由于管壁水膜被蒸干导致的传热恶化。它是由于管内水循环倍率过低，汽水混合物中含汽率太高所造成的。
自然循环锅炉传热恶化分析：
a、自然循环锅炉，在水循环正常情况下，一般不会发生第一类传热恶化；
b、超高压以下自然循环锅炉，不会发生第二类传热恶化；
c、亚临界压力自然循环锅炉，可能发生第二类传热恶化；
d、第二类传热恶化发生时，壁温可能会上下波动，及时壁温未超出允许温度，仍可能
发生疲劳损坏。
9-3、什么是质量流速？什么是循环流速？有何区别？什么是循环倍率？与质量含汽率有何关系？
答：质量流速ρw：单位时间内流经单位流通截面的工质质量。循环流速w0：循环回路中水在饱和温度下按上升管入口截面计算的水速。其等于质量流速除以饱和水密度。循环倍率K：循环回路中，进入上升管的水量与上升管出口蒸汽量的比值。K=G/D=1/x
9-4、什么是界限循环倍率？
答：循环流速随热负荷变化而变化，其最大循环流速所对应的上升管质量含汽率，称为界限含汽率。界限含汽率的倒数是界限循环倍率。
9-5、自然循环锅炉水循环故障一般有哪几种？影响水循环安全性的常见因素有哪些？
答：自然循环锅炉水循环故障有循环停滞、循环倒流、汽水分层三种。影响水循环安全性的常见因素有并列蒸发管的吸热不均；下降管带汽；下降管、汽水引出管、汽水分离器的阻力；运行中工质压力变化速度过快。
10-1、蒸汽品质如何表示？蒸汽污染的原因有哪些？什么是机械性携带？什么是溶解性携带？
答：蒸汽品质一般用单位质量蒸汽中所含杂质的数量来衡量。
蒸汽污染的原因：机械性携带、选择性携带。
机械性携带：蒸汽通过携带含盐水滴而污染。主要取决于蒸汽湿度和锅水含盐量。
选择性（溶解性）携带：蒸汽通过直接溶盐而污染。与溶解度和蒸汽压力有关。
10-2、净化蒸汽的措施有哪些？分别采用哪些设备？
答：净化蒸汽的措施：控制锅炉锅水品质，采用锅炉的排污系统设备；提高给水品质，采用合理的、较好的水处理设备；减少机械性携带，采用高效汽水分离设备；减少选择性携带，提高蒸汽清洗效果，采用蒸汽清洗设备。
10-3、影响蒸汽带水的主要因素有哪些？如何影响？
答：影响蒸汽带水的主要因素：锅炉负荷、蒸汽压力、蒸汽空间高度、锅水含盐量。锅炉负荷：负荷增大，蒸汽湿度增大。蒸汽空间高度：汽包空间高度越小，蒸汽带水能力越强。在运行中应严格控制水位。锅水含盐量：锅水含盐量影响水的表面张力和动力粘度。锅水含盐浓度增大，水容积中汽泡增多，水容积膨胀，蒸汽空间减少，蒸汽带水增加。蒸汽压力：蒸汽压力升高，汽水密度差减小，汽水分离越困难，蒸汽携带水滴能力增加。
10-4、汽水分离中，一次分离元件与二次分离元件有何不同？各有哪些型式？
答：一次分离元件：消除进入汽包的汽水混合物的动能，并进行初步分离。主要有旋风分离器、挡板、立式节流板、水下孔板等。二次分离元件：把蒸汽中携带的细小水滴分离出来，并使蒸汽从汽包上部均匀引出。主要有百叶窗、均汽板等。
10-5、蒸汽清洗的目的是什么？
答：蒸汽清洗的目的是利用清洁的给水降低溶解在蒸汽中的盐类，减少溶解性携带。
10-6、锅炉定期排污与连续排污有何不同？根据炉水、给水含盐量计算排污率。
答：定期排污：间断地将沉积在锅炉汽水系统较低处的不溶性沉渣和铁锈排出。
连续排污：连续不断地从锅炉含盐浓度最大地接近汽包蒸发处排出一部分锅水，并补充清洁的给水，使含盐浓度不致过高，并维持一定碱度。
排污率：p=(约等)(Sgs/Sls-Sgs)*100%,Sgs—给水的含盐量，Sls—炉水的含盐量
11-1、什么是控制循环锅炉？有哪几种型式？两者有何区别？
答：随锅炉容量和压力的提高，水的自然循环不够可靠，这时在循环回路中串接一个专门的循环泵，增加循环回路中的循环推动力，同时可人为地控制锅炉中工质地流动，称为控制循环锅炉。分为控制循环汽包锅炉和低倍率循环锅炉两种。
区别：a、低循环倍率锅炉在结构上没有大直径的汽包，只有置于炉外的汽水分离器。由于循环泵产生的压头高，循环倍率低，循环水量少，可以采用直径小的汽水分离器取代汽包，节省了钢材和制造成本。
b、低循环倍率锅炉采用汽水分离器，其分离效率低于控制循环汽包锅炉。
c、低循环倍率锅炉启动流量小，启动系统简化，启动时工质和热量损失小；循环泵功率比控制循环汽包锅炉小。
11-2、控制循环锅炉的主要技术是什么？
答：控制循环锅炉的主要技术是：低压头循环泵＋内螺纹管水冷壁。
11-3、什么是直流锅炉？
答：直流锅炉没有汽包，整个锅炉是由许多管子并联，并用联箱连接而成的。在给水泵压头
作用下，给水顺序一次通过加热、蒸发、过热各个受热面，以此完成加热、汽化和蒸汽过热过程，其受热面中工质都是强制流动的。直流锅炉循环倍率K=1，即稳定流动时，给水流量等于蒸发量。
11-4、复合循环锅炉的循环特点是什么？
答：复合循环锅炉的循环特点是在低负荷时进行再循环，在高负荷时转入直流运行。
11-5、直流锅炉蒸发受热面内工质有哪些流动特性？直流锅炉的水动力不稳定性和脉动有何区别？如何减轻和防止热偏差？
答：直流锅炉蒸发受热面的流动特性：两相流体的水动力不稳定性、并联管圈的流体脉动、热偏差。水动力不稳定性是非周期性变化的，脉动是周期性变化的。
减轻和防止热偏差的措施：
（1）加装节流圈
（2）减小管屏或管带宽度
（3）装设中间联箱和混合器
（4）采用较高工质流速
（5）合理组织炉内燃烧工况
11-6、直流锅炉蒸发受热面中易发生哪种类型的传热恶化？与哪些因素有关？可以采取哪些措施？
答：直流锅炉的蒸发受热面中易发生第二类沸腾传热恶化。与工质的质量流速、工作压力、含汽率和管外热负荷有关。
沸腾传热恶化的推迟和防止措施：
a、保证一定的质量流速；
b、采用内螺纹管；
c、加装扰流子；
d、降低受热面的热负荷。
12-1、随着锅炉压力的提高，水的加热、蒸发、蒸汽过热、蒸汽再热各阶段的吸热量如何变化？
答：水加热吸热份额增大，蒸发吸热份额减少，过热吸热份额增大；再热蒸汽吸热量随压力升高而增大。
12-2、锅炉排烟温度应如何选取？
答：锅炉最佳排烟温度，应是燃料费用和尾部受热面金属费用总和最少时所对应的温度。其选取，还与锅炉给水温度、燃料的性质（水分和硫分）、省煤器与空气预热器的金属价格比值等因素有关。
12-3、逆流、顺流、混合流，哪一种传热温压最大？
答：逆流的传热温压最大。
13-1、简要分析汽包锅炉启动过程中汽包壁易产生哪些热应力？点火前汽包水位应在何处？锅炉起停过程中上下壁温差不得超过多少度？锅炉启停过程中应对哪些锅炉部件进行保
护？如何保护？
答：锅炉在启动过程中，汽包壁的热应力主要是汽包上下壁温不同和内外壁温度不同引起的。点火前汽包水位应在汽包水位计的最低安全水位，上下壁温差不得超过50℃。
锅炉启停过程中应对水冷壁、过热器与再热器、省煤器进行保护。
水冷壁的保护：正确选择和切换点火油喷嘴或燃烧器；下联箱适当放水；邻炉蒸汽引入下联箱。
过热器与再热器的保护：启动初期：（1）防掉过（再）热器管内积水；
（2）汽机冲转前，要保证过（再）热器内蒸汽的流动；
（3）限制过（再）热器前烟温；可限制燃烧或调节火焰中心位置。
启动后期：指机组并网后的升负荷阶段
（1）降低火焰中心位置；
（2）均匀对称投运燃烧器，防止炉内温度差和热偏差造成的局部烟温过高；
（3）合理使用减温器。
省煤器的保护：再循环法、连续放水法。
13-2、在锅炉运行过程中，如何判断汽压变化的原因？如何调节？
答：影响蒸汽压力变化的因素：取决于外界负荷与锅炉蒸发量之间的平衡。（1）外因：外界负荷变化、事故情况下的甩负荷、蒸汽管道故障等。外界负荷增大，汽压下降。（2）内因：炉内燃烧工况的变动。压力调节：汽压下降，则加强燃烧，汽压升高，则减弱燃烧；异常情况下，汽压剧升，则开启过热器疏水门或向空排汽门排汽。
13-3、直流锅炉正常运行过程中，负荷变化时应如何调节？
答：a、过热蒸汽压力的调节：保持锅炉的蒸发量与汽轮机所需的蒸汽量的平衡。
b、过热蒸汽温度的调节：主要通过给水量与燃料量的比值来实现，再采用汽水通道上
的喷水减温器作为细调节。
13-4、锅炉的水位事故有哪些？什么是汽水共腾？
答：锅炉水位事故：缺水事故、满水事故、汽水共腾。汽水共腾：锅水含盐量达到或超过临界含盐量时，汽包水面上出现很厚的泡沫层而引起水位急剧膨胀，造成蒸汽大量带水的现象。
13-5、锅炉水冷壁爆管的现象及采取的措施有哪些？过热器爆管、省煤器爆管的现象及采取的措施有哪些？
答：水冷壁爆管的现象：炉膛内有爆破声，炉膛正压，汽包水位下降，给水流量不正常地大于蒸汽流量，锅炉两侧烟温、汽温偏差较大，燃烧不稳定，甚至灭火，炉门等处有蒸汽或烟气冒出等。措施：如不严重，能维持汽包水位和压力，则减负荷运行，等待停炉。否则紧急停炉，停炉后，引风机继续运行，增加给水维持水位，如无法保持水位，则应停止进水。过热器爆管的现象：在过热器区有蒸汽喷出声音，炉膛出口正压，炉门出有蒸汽或烟气冒出，烟道两侧温度偏差大，泄漏点烟温降低，汽温升高，汽压下降，蒸汽流量不正常地小于给水流量。措施：应及时停炉，避免事故扩大。
省煤器爆管的现象：给水流量不正常地大于蒸发量；汽包水位下降；省煤器烟道有异声；灰斗内有湿灰；省煤器左右侧烟温偏差较大；空预器出口风温下降；烟道通风阻力增大；引风机电耗增大等。措施：损坏不严重，可以维持正常水位时，可低负荷继续运行直至停炉。否则紧急停炉，引风机继续运转以维持炉膛负压，严禁开启再循环管。
循环流化床锅炉
1、物料循环对锅炉燃烧特性有何影响？
答：a、物料循环对炉内燃烧的影响
物料循环增加，理论燃烧温度降低，燃烧效率增大，床内物料浓度和温度趋于均匀，床温有所下降。
b、物料循环对吸热量分配的影响
物料循环量增加，炉膛下部吸热减少，炉膛上部吸热量增加，炉膛出口温度升高。
c、物料循环与变负荷的关系
循环流化床锅炉低负荷运行时，可调节物料循环来保持蒸汽温度和压力。
d、物料循环对脱硫和脱硝的影响
物料循环量增加，脱硫效率增大，脱硝率增大。
2、循环流化床锅炉的分离装置应满足哪些要求？
答：循环流化床的分离装置的要求：
a.耐高温
b.低阻力
c. 高分离效率
d.与锅炉结构相适应
e.耐磨
3、旋风分离器效率的主要影响因素有哪些？分离器效率对循环流化床锅炉运行有何影响？答：旋风分离器效率的影响因素：a.运行因素：进口风速、颗粒粒径和浓度
b.结构因素：进口宽度和进口形式。
分离器效率对循环流化床锅炉运行的影响：分离效率提高，循环倍率增大，炉膛内灰浓度增大，传热增加，炉温有所降低。
4、循环流化床锅炉的回料装置和立管有何作用？可控阀和流通阀有何区别？
答：回料装置的作用：（1）使循环物料流动稳定，防止二次燃烧及结焦
（2）防止气体在回料系统中短路。
（3）在锅炉负荷变化时，可对物料流量进行调节和自动控制。
立管的作用：把低压区（分离器）物料送至高压区（炉膛）；防止回料风窜入分离器。
可控阀和流通阀区别：流通阀只能进行阀的开启和关闭，阀开启后的固体流量是不可调节或不可控制的，通过流量阀的固体流量完全由循环回路的压力平衡所决定。
5、什么是临界流化速度？流化床床层压降与流化速度有何关系？
答：临界流化速度：当气流速度达到某个定值时，床层压降将达到最大值△Pmax，该最大值近似等于整个床层静压。这时，气体流动带给颗粒的曳力与颗粒减去浮力后的重力相平衡，使得颗粒悬浮起来，床层开始出现膨胀，床层进入临界流化状态，所以把该气体流速称为临界流化速度
关系：当流过床层的气体速度不同时，固体床层将呈现不用的流型，气流通过床层的压降也不尽相同。假定床层是由均匀粒度的颗粒所组成，当气流速度也比较低时，床层为固定床，气体压降随着气速的增加近似地线性增加。当气流速度达到临界流化速度，床层压降达到最大值△Pmax。继续增加气流速度，床层压降保持不变。
6、流化床内的夹带和扬析有何不同？
答：扬析：指物料中的细粉由于其终端速度小于床层气流速度，而被上升气流带走。夹带：指气泡在床层表面破裂逸出时，从床层中带走固体颗粒的现象。
7、流化床内物料流动有何特点？
答：a、循环流化床由下部密相区和上部稀相区组成。
b、在快速流化床中，颗粒多数以团聚状态的絮状物存在。
c、在流化床内，存在强烈的颗粒返混回流，即由床层中心的物料颗粒向上运动，边壁
附近的物料颗粒向下运动的内循环。
8、循环流化床上部稀相区的传热主要影响因素有哪些？
答：主要影响因素：（1）流化风速：影响不大。
（2）颗粒直径、筛分分布及颗粒浓度的影响：颗粒直径增大，传热系数下降；细颗粒百分比增加，传热系数增大；颗粒浓度增大，传热增大。
（3）稀相区换热系数之间的比较
（4）温度对传热系数的影响：温度提高，传热增加
9、循环流化床内脱硫的主要影响因素有哪些？
答：a、Ca/S比：推荐在1.5~2.5之间
b、床温：800~900 ℃，其中850℃最佳
c、脱硫剂颗粒直径
d、氧气浓度
e、床内风速
f、循环倍率
g、SO2的停留时间
h、给料的方式
i、负荷影响
大学生电厂实习报告 时光飞逝，转眼间我已经在大学里度过了两近两年。一直期盼着的“电厂实习”终于到来。短短两周的时间里有太多值得我回头去品味。 去电厂的前一天晚上，我们就准备好了行李以及一些食物，差点兴奋的一晚没睡着。星期一的早上我们动本两个班级搭载汽车从学校出发，中午左右到达xx电厂。两个小时的车程并没有打消同学们的热情，到了电厂后，我们跟随老师来到了“xx工程学院”实习专用住宿楼。在安排了寝室后，又领到了换洗好了的被子，虽然每个寝室只能7人公用一个暖壶，但是，开水房距离寝室很近，所以住宿问题基本解决。随后，班长给我们每人发了一张消费卡，午饭时间，我们见识到了电厂工人的高素质！排队打饭，井然有序。食堂的饭菜非常可口，餐具看起来也非常干净！用起来放心，吃起来舒心！特别是食堂门口的小超市非常给力，里面的货物应有尽有！感谢学校为我们提供的良好吃住环境，这样一来大家学习就更加有劲头了！ 第一天下午，一位老师为我们讲了一堂关于入厂安全以及对xx火电厂简单介绍的课，同学们对于这个新奇的地方充满了学习兴趣，紧跟老师思路。最后我们还实行了安全考试，由此可见，火电厂对于安全生产的重视水准和对我们高度负责的态度。第二节课我们就直接跟随领队老师进场参观了，同学们都佩戴了白色安全帽，一个个有模有样的。简单的在外面看完大体轮廓后，我们首先来到了运煤皮带处，一共两条，上方各悬挂磁铁用来除掉不能燃烧的杂质，接着我们来到了磨煤机房，磨煤机直接坐落在地上，感觉很热，，然后我们跟随老师爬到了传说中的12.6米高层，三台汽轮机依次横卧，非常壮观！很多同学忍不住争相靠近拍照留念，汽轮机的外壳非常美观整洁，里面包含了高中压合缸，低压缸，发电机以及励磁机。过热蒸汽进入的地方发出尖锐的响声，靠近窗户两台低压加热器，汽轮机另一侧便是三台高压加热器。然后透过玻璃门我们还参观了宽敞明亮的集控室，集
试题答案、及评分细则 一、 名 解 1. 炉容量 ?? 炉的最大 蒸 量，以每小 所能供 的蒸汽的吨数表示 2. 燃料的 量 ?? 位 量或容 的燃料完全燃 所放出的 量 3. 折算成分 ??燃料中 于每 4190kj/kg(1000kcal/kg) 量的成分。 4. 准煤 ?? 定以低位 量 Q https://www.doczj.com/doc/1a5522374.html, =29310 kj/kg(7000kcal/kg) 的煤作 准煤 5. 理 空气量 ??1kg 6. 用基（收到基）燃料完全燃 又没有剩余氧存在，此 所需的空气量。 7. 量空气系数 ?? 供 的空气量 V(Nm 3/kg) 与理 空气量 V 0(Nm 3/kg) 的比 。 8. 漏 系数 ??相 于 1kg 燃料而言，漏入空气量与理 空气量的比 。 9. 理 烟气容 ??燃料燃 供以理 空气量，而且又达到完全燃 ，此 烟气所具有的容 。 10. 炉机 的效率 ?? 炉有效利用的 量与 1kg 燃料 入的 量的比 11. 灰系数 ??排烟所携 的 灰中灰量占入炉 灰量的份 12. 排渣率 ??灰渣中灰量占入炉 灰量的份 13. 算燃料消耗量 ??在 行燃料燃 算中， 假定燃料是完全燃 的， 上 1kg 燃料中只有 (1-q 4/100)kg 燃料 参与燃 反 ，因而 燃 所需空气容 和生成的烟气容 均相 减少。 此，在 算 些容 ，要考 燃料量 行修正，修正后的燃料量叫 14. 煤粉 度 ??表示煤粉粗 程度的指 ，取一定数量的煤粉 ，在 子上 分， ag 留在 子上， bg R x a 孔落下， 用 子上剩余量占 分煤粉 量的百分比来表示煤粉 度： 100% a b 15. 燃料的可磨性系数 ??将 量相等的 准燃料和 燃料由相同的初始粒度磨制成相同的煤粉 ，消耗能量的比 16. 球充 系数 ??球磨机内装 的 球容 占筒体容 的百分比 17. 磨煤出力 ?? 位 内，在保 一定的煤粉 度的条件下，磨煤机磨制的原煤量。 18. 干燥出力 ?? 位 内，磨煤系 能将多少煤由最初的水分 W y 干燥到煤粉水分 W mf 19. 着火 ??将煤粉气流加 到着火温度所需的 量 20. 汽温特性 ??指汽温与 炉 荷（或工 流量）的关系 21. 偏差 ??并列管子中， 位工 吸 不均（或 增不等）的 象 22. 高温腐 ??也叫煤灰腐 ，高温 灰所 生的内灰 ，含有 多的碱金属，它与 灰中的 、 等成分以及 烟气中通 松散外灰 散 来的氧化硫的 的化学作用， 便生成碱金属的硫酸 。 熔化或半熔化的碱金属硫酸 复合物 、再 器的合金 生 烈的腐 。在 540~620℃开始 生， 700 ～ 750 ℃腐 速度最大。 23. 理 燃 温度 ??在 状 下，燃 所能达到的最高温度。也就是在没有 量交 的情况下燃料燃 所放出的 量全部用来加 燃 物所能达到的温度。 24. 炉膛的断面 度 ??炉膛断面 位面 上的 功率 25. 运 ??自然循 回路的循 推 力（由下降管中的工 柱重和上升管中工 柱重之差） 26. 循 流速 ??循 回路中水在 和温度下按上升管入口截面 算的水流速度 27. 量含汽率 ??流 某截面的蒸汽 量流量 D 与流 工 的 量流量 G 之比，用 x 表示 x=D/G 28. 截面含汽率 ??蒸汽所占截面面 F ”与管子 截面面 F 之比 29. 循 倍率 ?? 入上升管的循 水量与上升管出口汽量之比 30. 循 停滞 ??当受 弱管子的水流量相当于 管子所 生的蒸汽量 ， 种工况 31. 蒸汽清洗 ??用含 低的清 水与蒸汽接触，使已溶于蒸汽的 移到清 水中，从而减少蒸汽中的溶 。 32. 炉排 ?? 保 炉水的含 度在限度内，将部分含 度 高的炉水排出，并 充一些 清 的 水。 33. 虚假水位 ??汽包水位的升高不是由于汽包内存水增多，而是由于汽 突降使水面下存汽量增多，而使水位 起， 种 水位升高叫 虚假水位 34. 升曲 ??当 生 ， 炉汽温并不会突 ，而有一段 滞，汽温的 化不是 而是由慢到快，然后 再由快到慢。 种 渡 程中的参量从初 到 的 化曲 。 二、填空
锅炉基础知识及锅炉结构 第一章锅炉基础知识 第一节锅炉概述 锅炉由“锅”和“炉”两个部分组成； “锅”是锅炉中盛水和汽的部分，他的作用是吸收“炉”放出来的热量，使水加热到一定的温度和压力（热水锅炉），或者转变为蒸汽（蒸气锅炉）。 “炉”是锅炉中燃烧燃料的部分，他的作用是尽量地把燃料的热能释放出来，传递给锅内介质，产生热量供“锅”吸收。 锅炉的分类方法，大体有以下几种： 1、按用途分类： 有电站锅炉，工业锅炉和生活用锅炉等； 2、按输出介质分类： 有蒸汽锅炉、热水锅炉和汽水两用锅炉等； 3、按使用燃料分类： 有燃油锅炉、燃煤锅炉和燃气锅炉等； 4、按蒸发量分类： 有 小型锅炉（蒸发量小于20吨/时） 中型锅炉（蒸发量20~75吨/时） 大型锅炉（蒸发量大于75吨）等； 5、按压力分类： 有 低压锅炉（工作压力小于等于2.5MPa） 中压锅炉(工作压力大于等于3.8MPa，小于5.3MPa) 高压锅炉(工作压力大于等于5.3MPa)等 6、按锅炉结构形式分类： 有 水管锅炉（火包水） 火管锅炉（水包火）等 第二节锅炉参数 表示锅炉工作特性的基本参数，主要有锅炉的出力、压力和温度三项。 1、锅炉出力 锅炉出力又称锅炉容量，蒸汽锅炉用蒸发量表示，热水锅炉用供热量表示。
1.1 蒸发量 蒸汽锅炉连续运行时每小时所产生蒸汽的数量。用符号“D”表示， 常用单位：吨/小时（t/h）。锅炉马力（BHP），千瓦（Kw）； 1吨/时=64马力=628Kw 1.2 供热量 热水锅炉连续运行时每小时出水有效带热量，用符号Q“表示”， 常用单位：万大卡/时（104kal/h），千瓦（Kw），英热单位/时Btu/h； 1万大卡/时=0.01163 Kw=39.7英热单位/时 2、压力 垂直均匀作用在物体表面上的力，称为压力。用符号“F”表示，单位是牛顿； 垂直作用在物体单位面积上的压力，称为压强，用符号“P”表示，单位是兆帕（MPa）。在习惯上，常把压强称为压力，在工程技术上所提到的压力，实际上压强。测量压力有2种标准：一种是以压力等于0作为测量起点，称为绝对压力；另一种是以当时当地的大气压作为测量起点，也就是压力表测出的压力数值，称为表压力或相对压力。绝对压力等于表压力加上当时当地的大气压力（大气压力一般取近似值0.1MPa）。 即：P绝=P表+0.1MPa P表=P绝-0.1MPa 锅炉内的压力是怎样产生的 蒸汽锅炉是因为锅内的水吸收热量后,由液体状态变为气体状态，其体积增大很多，例如在一个绝对大气压力下，其体积将增大1650倍。由于锅炉是密闭的容器，因而限制了水汽的自由膨胀，结果就使锅炉个受压部件受到了水汽压力的作用。 热水锅炉内压力的产生分2种情况，自然循环采暖系统的热水锅炉，其压力来自于高水位形成的静压力；强制循环采暖系统的热水锅炉，其压力来自于循环泵的压力。 锅炉产品铭牌上标示的压力，是这台锅炉的设计工作压力，单位是MPa（表压力）。表示锅炉内部水或汽的最大允许压力值。 锅炉设计工作压力又称为额定出口压力。对有过热蒸汽的锅炉，是指过热器出口处的蒸汽压力；对无过热器的蒸汽锅炉，是指锅筒主汽阀出口处的蒸汽压力，对热水锅炉，是指锅炉出口出的水压力。 3、温度 标志物体冷热的程度，称为温度，用符号“t”表示。温度是物体内部所拥有能量的一种体现方式，温度越高，能量越大。因此，在同一压力下，过热蒸汽就比饱和蒸汽能够做出更多的功。 要了解物体温度的高低，需用温度计来测量。温度计上的刻度常用摄氏温标来表示，即在一个标准大气压下，把水开始结冰的温度（冰点）定为零度，把水沸腾时的温度（沸点）
1.发热量 蒸发量D：指蒸汽锅炉每小时所生产的额定蒸汽量（即额定压力、额定温度、效率一定时的连续蒸发量），单位t/h。 2.发热量 燃料的发热量：指在某一温度下（通常是在15至25度之间测定的），单位质量的燃料（1kg或者1Nm3）在与外界无机械功交换条件下，完全燃烧后再冷却到原来温度时所释放出的热量。(kJ/kg) 高位发热量：在实验条件下测定发热量的时候，燃烧产物最终被冷却到初始温度，此时燃料产物中的水蒸气温度将凝结为水，并将汽化潜热释放出来，因此此时测定的发热量称为高位发热量Qgw。 低位发热量：在燃烧设备中，产物一般温度较高，水蒸汽不能凝结，此时得到的发热量是低位发热量Qdw。 发热量是评价燃料质量的重要指标之一，也是热力计算的基本数据，需要实验测定。 3.灰熔点和焦炭结焦对炉内燃烧的影响 灰熔点对锅炉的工作具有较大的影响，灰熔点过低，容易引起受热面结渣。另外溶化的渣会将未燃尽的焦炭包裹起来，阻碍空气与焦炭的充分接触，使燃烧速度降低；有时候，熔融的灰渣还会堵塞炉排的通风孔隙，使燃烧工况恶化。 焦炭粘结性对层燃锅炉的燃烧过程影响相当显著，若在炉排燃烧粘结性弱的煤，则会在燃烧过程中形成粉状焦炭，堆积十分严密，将妨碍空气从炉排缝隙穿过。为了加强通风，则必须提高空气流动速度，那
么这些粉状焦炭又会被高速气流吹走，在炉排上形成“火口”，燃烧工况也会恶化。 若焦炭的粘结性太强，焦炭又会熔融粘结在一起，内部的可燃物质难以接触到外围的空气，燃烧过程将趋于缓慢甚至中断。 因此，对于链条锅炉来讲，粘结性太弱或太强的煤，都不适用。 4.锅炉热平衡 锅炉热平衡研究燃料的热量在锅炉内部的利用情况，测算多少热量被利用，多少热量损失，以及这些损失的表现方式与产生原因；热平衡的根本目的就是为提高锅炉的热效率寻找最佳的途径。 热效率是衡量锅炉设备的完善程度与运行水平的重要指标之一，提高热效率是锅炉运行管理的主要工作。为了全面评定锅炉的工作状况，有必要对锅炉进行热平衡测试，从而更加细致的分析总结影响热效率的因素，得到测量数据以指导锅炉的运行与改造。 5.固体不完全燃烧的种类与影响因素。 （1）灰渣损失Qhz，为参与燃烧或者没有燃尽的碳粒与灰渣一同落入灰斗造成的损失； （2）漏煤损失Qlm，部分燃料经炉排落入灰坑造成的损失； （3）飞灰损失Qfh，未燃尽的碳粒随烟气飞走造成的损失。 （1）燃料特性的影响：灰分越高、灰分熔点越低，灰渣损失越大；（2）燃烧方式的影响：机械或者风力抛煤机炉比链条炉的飞灰损失
《锅炉原理》习题库参考答案 第一章 基本概念 1. 锅炉容量：指锅炉的最大长期连续蒸发量，常以每小时所能供应蒸汽的吨数示。 2. 层燃炉：指具有炉箅（或称炉排），煤块或其它固体燃料主要在炉箅上的燃料层内燃烧。 3. 室燃炉：指燃料在炉膛空间悬浮燃烧的锅炉。 4. 旋风炉：指在一个以圆柱形旋风筒作为主要燃烧室的炉子，气流在筒内高速旋转，煤粉气流沿圆筒切向送入或由筒的一端旋转送入。较细的煤粉在旋风筒内悬浮燃烧，而较粗的煤粒则贴在筒壁上燃烧。筒内的高温和高速旋转气流使燃烧加速，并使灰渣熔化形成液态排渣。 5. 火炬―层燃炉：指用空气或机械播撒把煤块和煤粒抛入炉膛空间，然后落到炉箅上的燃烧方式的炉子。 6. 自然循环炉：指依靠工质自身密度差造成的重位压差作为循环推动力的锅炉。 7. 多次强制循环炉：指在循环回路中加装循环水泵作为主要的循环推动力的锅炉。 8. 直流锅炉：指工质一次通过蒸发受热面，即循环倍率等于一的锅炉。 9. 复合制循环炉：指在一台锅炉上既有自然循环或强制循环锅炉循环方式，又有直流锅炉循环方式的锅炉。 10. 连续运行小时数：指两次检修之间运行的小时数。 11. 事故率＝%100?+事故停用小时数 总运行小时数事故停用小时数； 12. 可用率＝ %100?+统计期间总时数备用总时数运行总时数； 13. 钢材使用率: 指锅炉每小时产生一吨蒸汽所用钢材的吨数。
一、基本概念 1. 元素分析：指全面测定煤中所含全部化学成分的分析。 2. 工业分析：指在一定的实验条件下的煤样，通过分析得出水分、挥发分、固定碳和 灰分这四种成分的质量百分数的过程。 3. 发热量：指单位质量的煤在完全燃烧时放出的全部热量。 4. 结渣：指燃料在炉内燃烧时，在高温的火焰中心，灰分一般处于熔化或软化状态， 具有粘性，这种粘性的熔化灰粒，如果接触到受热面管子或炉墙，就会粘结于其上，这就称为结渣。 5. 变形温度：指灰锥顶变圆或开始倾斜； 6. 软化温度：指灰锥弯至锥底或萎缩成球形； 7. 熔化温度：指锥体呈液体状态能沿平面流动。 二、问答题 1. 煤的元素分析成分有哪些？ 答：煤的元素分析成分包括：碳、氢、氧、氮、硫、灰分和水分。 2. 煤的工业分析成分有哪些？ 答：煤的元素分析成分包括：水分、挥发分、固定碳和灰分。 3. 挥发性物质包括一些什麽物质？ 答：挥发性物质主包括：各种碳氢化合物、氢、一氧化碳、硫化氢等可燃气体组成，此外，还有少量的氧、二氧化碳、氮等不可燃气体。
郑州电力高等专科学校教务处教学简报 2008年第1期（总第8期） 教务处高教研究室编 （2008年1月15日） 本期目录 2007—2008学年第一学期教师测评工作总结 2007年立项的校内精品建设课程阶段检查情况通报 动力系06级认识实习督导复查工作小结 我校三部教材入选普通高等教育“十一五”国家级教材规划
2007—2008学年第一学期教师测评工作总结 开展教师教学效果的评价工作，是教学督促和检查的重要内容之一，对提高教育教学质量，督促检查和了解教师的授课情况，准确掌握教师的教学动态，推进科学的教学管理模式，规范教师教学行为具有重要作用。2007—2008学年第一学期的学生对教师测评工作，是在总结上个学期网上评教经验的基础上进行的，现将有关情况总结如下。 一、组织情况 本学期学生评教时间从2007年12月17日～2008年1月8日。我校普通全日制专科各个年级学生在此时间内上机参加评教。为方便学生网上评教，由学校教务处统一组织安排下午课外活动时间、晚自习、周末以班级为单位到学校实验楼501机房参加评教活动。 各系（部）高度重视评教工作，及时将有关要求传达到每一位学生，使每个同学都按要求参加网上评教。本次的学生评教工作得到各系（部）的重视与支持，进展比较顺利。在各系（部）的精心组织下，学生对教师的测评工作是本着认真严肃的态度进行的，也反映了许多教学中存在的问题和真实情况。 二、结果统计与分析 除中澳班班级和因为参加实习等原因未参加测评外，此次网上评教使用的是我校的教务管理系统（由浙江正方公司结合我校的实际情况开发的教务管理软件系统），效果良好，并在实践中逐步改进。本学期参加网上评教的学生共3050名，应参加评教而未参加评教学生148人。其中2005级评价率为90.97%，2006级评价率为97.15%，2007级评价率为98.67。共对全校承担的本学期理论课程教学的（含行政代课人员和外聘教师）196名教师共计485门课程进行了测评，剔除有效评教价数在10人以下课程，共有478门课程196名教师接受了评价。经过分析统计，分数结果分布如下： ≥95分者75名占38.3%； 93～95分者103名占52.6%； 90～93分者18名占9.1%；
电厂锅炉原理及设备期末考试试卷一．选择题（包含多项选择题）（2x10=20分） 1. 锅炉的蒸汽参数是指锅炉（）处得蒸汽温度和压力。 A.过热器出口； B.凝渣管出口； C.省煤器出口； D.空气预热器出口； 2. 煤的分析基包括（）。 A.收到基； B.空气干燥基； C.干燥基； D.干燥无灰基； 3. 电厂用煤根据V daf，分为以下几类（）。 A.无烟煤； B.贫煤； C.烟煤； D.褐煤； 4. 煤的工业分析包括（）等项目的分析。 A.水分，灰分，挥发分，发热量； B.水分，灰分，挥发分，固定碳； C.水分，灰分，固定碳，全硫含量； D.C，H，O，S，N； 5. 影响煤粉经济细度的因素有（）。 A.干燥无灰基挥发分V daf； B.磨煤机； C.粗粉分离器； D.细分分离器； 6. 旋流式燃烧器常采用的布置方式有（）。 A.前墙 B.两面墙； C.炉底； D.炉顶； 7. 汽包的作用有（）。 A.与受热面和管道连接； B.增加锅炉水位平衡和蓄热能力； C.汽水分离和改善蒸汽品质； D.保证锅炉安全； 8. 减轻水冷壁高温腐蚀的措施有（）。 A.改进燃烧； B.避免出现局部温度过高； C.保持管壁附近为氧化性气氛； D.采用耐腐蚀材料；
9. 影响蒸汽温度变化的原因中蒸汽侧吸热工况的改变有（）。 A.锅炉负荷的变化； B.饱和蒸汽湿度的变化； C.给水温度的变化； D.减温水量或水温的变化； 10. 以下哪些因素的变动对锅炉运行存在影响（）。 A.锅炉负荷的变动； B.给水温度的变动； C.过量空气系数的变动； D.燃料性质的变动 二．填空题（2x10=20分） 1. 火力发电厂的三大主机是（），（）和（）。 2. 煤的成分分析有（）和（）两种。 3. 锅炉效率可以通过（）和（）两种方法求得。 4. 煤粉制备系统有（）和（）两种形式。 5. 固体燃料燃烧过程可能处于（），（）和（）三个不同区域。 6. 锅炉中吸收火焰和烟气的热量，使水转化为饱和蒸汽的受热面为（）。 7. 自然循环锅炉内介质的流动的推动力是（）。 8. 直流锅炉与汽包锅炉最大的差异是（）。 9. 影响锅炉内受热面的热偏差的因素有（），（）和（）。 10. 电厂锅炉的启动与停运有（）和（）两种类型。 三．计算题（10x2=20分） 1. 对某煤种进行元素分析得到：M ar=4.0%，A ar=8.33%，C daf=83.21%，H daf=5.87%，O daf=5.22%，N daf=1.90%，现将各元素分析的干燥无灰基成分换算成收到基成分。 2. 链条炉排锅炉用阳泉无烟煤作为燃料，其收到基元素分析的成分为M ar=8.0%， A ar=19.02%，C ar=65.65%，H ar=2.64%，O ar=3.19%，N ar=0.99%，S ar=0.51%，该锅炉炉膛出口处的过量空气系数为1.45，试计算： 1）. 此煤完全燃烧时的理论空气量V0； 2）. 理论烟气容积V y0； 四．问答题（10x4=40分） 1. 简述型号BG-670-13.7-540/540-M8 各数字所表示的锅炉参数？
电厂锅炉原理与设备思考题答案 1-1、火力发电厂中存在哪三种能量转换过程？分别对应哪些主要设备? 答：锅炉：燃料化学能→蒸汽的热能 汽轮机：蒸汽的热能→机械能 发电机：机械能→电能 1-2、锅炉的作用是什么？ 答：锅炉的作用是使燃料在炉内燃烧放热，并将锅内工质由水加热成具有足够数量和一定质量（汽温、汽压）的过热蒸汽，供汽轮机使用。 1-3、电厂锅炉容量一般如何定义？ 答：锅炉容量一般是指锅炉在额定蒸汽参数（压力、温度）、额定给水温度和使用设计燃料时，每小时的最大连续蒸发量。 1-4、锅炉蒸汽参数是指哪个部位的参数？ 答：锅炉蒸汽参数是指锅炉出口处的蒸汽温度和蒸汽压力。 1-5、电厂锅炉的型号如何表示？例如：HG-1025/17.4-YM28 答：电站锅炉工厂代号—蒸发量/压力—过热蒸汽温度/再热蒸汽温度——燃料代号×—设计序号。HG-1025/17.4-YM28表示哈尔滨锅炉厂制造、锅炉容量1025t/h，锅炉出口过热蒸汽压力为17.4MPa，设计燃料为油、煤，设计序号为28。 2-1、煤的元素分析包括哪些成分？其中哪些是有害的？哪些是可燃的？ 答：煤的元素分析：C、H、O、N、S、无机物水分M、灰分A。N、S、灰分A是有害的，C、H、S是可燃的。 2-2、煤的工业分析包括哪些成分？ 答：煤的工业分析：水分M(Mf、Minf)、挥发分V、固定碳FC、灰分A 2-3、什么是煤的低位发热量？ 答：低位发热量：1kg煤完全燃烧时所放出的热量，其中不包括燃烧产物中的水蒸气凝结成水所放出的汽化潜热。 2-4、煤的熔融特性用哪三种温度表示？ 答：变形温度DT、软化温度ST、流动温度FT。 2-5、煤的分类及其主要特点。 答：煤按干燥无灰基挥发分含量（Vdaf）的大小来分： 无烟煤：Vdaf≤10%，无烟煤着火困难也不宜燃尽，但其发热量很高，储存过程中不易风化和自燃。 贫煤（劣质烟煤）：10%＜Vdaf≤20%，贫煤不太容易着火，燃烧时不易结焦。 烟煤：20%＜Vdaf≤40%，烟煤含碳量低，易点燃，燃烧快，燃烧时火焰长，发热量较高，具有弱焦结性。 褐煤：40%＜Vdaf，褐煤挥发含量高，表面呈棕褐色，质脆易风化，也很容易自燃，不
电厂实习报告1500字范文 时光飞逝，转眼间我已经在大学里度过了两近两年。一直期盼着的“电厂实习”终于到来。短短两周的时间里有太多值得我回头去品味。 去电厂的前一天晚上，我们就准备好了行李以及一些食物，差点兴奋的一晚没睡着。星期一的早上我们动本两个班级搭载汽车从学校出发，中午左右到达xx电厂。两个小时的车程并没有打消同学们的热情，到了电厂后，我们跟随老师来到了“xx工程学院”实习专用住宿楼。在安排了寝室后，又领到了换洗好了的被子，虽然每个寝室只能7人公用一个暖壶，但是，开水房距离寝室很近，所以住宿问题基本解决。随后，班长给我们每人发了一张消费卡，午饭时间，我们见识到了电厂工人的高素质!排队打饭，井然有序。食堂的饭菜非常可口，餐具看起来也非常干净!用起来放心，吃起来舒心!特别是食堂门口的小超市非常给力，里面的货物应有尽有!感谢学校为我们提供的良好吃住环境，这样一来大家学习就更加有劲头了! 第一天下午，一位老师为我们讲了一堂关于入厂安全以及对xx火电厂简单介绍的课，同学们对于这个新奇的地方充满了学习兴趣，紧跟老师思路。最后我们还实行了安全考试，由此可见，火电厂对于安全生产的重视水准和对我们高度负责的态度。第二节课我们就直接跟随领队老师进场参观了，同学们都佩戴了白色安全帽，一个个有模有样的。简单的在外面看完大体轮廓后，我们首先来到了运煤皮带处，一共两条，上方各悬挂磁铁用来除掉不能燃烧的杂质，接着我们来到了磨煤机房，磨煤机直接坐落在地上，感觉很热，，然后我们跟随老师爬到了传说中的12.6米高层，三台汽轮机依次横卧，非常壮观!很多同学忍不住争相靠近拍照留念，汽轮机的外壳非常美观整洁，里面包含了高中压合缸，低压缸，发电机以及励磁机。过热蒸汽进入的地方发出尖锐的响声，靠近窗户两台低压加热器，汽轮机另一侧便是三台高压加热器。然后透过玻璃门我们还参观了宽敞明亮的集控室，集
发电厂热力设备及系统 07623班参考资料 :锅炉设备及系统 1有关锅炉的组成（本体、辅助设备） 锅炉包括燃烧设备和传热设备； 由炉膛、烟道、汽水系统以及炉墙和构架等部分组成的整体，称为锅炉本体； 供给空气的送风机、排除烟气的引风机、煤粉制备系统、给水设备和除灰除尘设备等一系列设备为辅助设备。 2 A燃料的组成成份 化学分析：碳（C）、氢（H ）、氧（0）、氮（N ）、硫（S）五种元素和水分（M ）、灰分（A）两种成分。 B水分、硫分对工作的影响； 硫分对锅炉工作的影响：硫燃烧后形成的SO3和部分SO2,与烟气中的蒸汽相遇， 能形成硫酸和亚硫酸蒸汽，并在锅炉低温受热面等处凝结，从而腐蚀金属；含黄铁矿硫的 煤较硬，破碎时要消耗更多的电能，并加剧磨煤机的磨损。 水分对锅炉工作的危害：（1）降低发热量（2）阻碍着火及燃烧（3）影响煤的磨制及煤粉的输送（4）烟气流过低温受热面产生堵灰及低温腐蚀。 C水分、灰分、挥发分的概念： 水分：由外部水和内部水组成；外部水分，即煤由于自然干燥所失去的水分，又叫表面水分。失去表面水分后的煤中水分称为内部水分，也叫固有水分。 挥发分：将固体燃料在与空气隔绝的情况下加热至850摄氏度，则水分首先被蒸发 出来，继续加热就会从燃料中逸出一部分气态物质，包括碳氢化合物、氢、氧、氮、挥发性硫和一氧化碳等气体。 灰分：煤中含有不能燃烧的矿物杂质，它们在煤完全燃烧后形成灰分。 D挥发分对锅炉的影响： 燃料挥发分的高低对对燃烧过程有很大影响。挥发分高的煤非但容易着火，燃烧比较稳定，而且也易于燃烧安全；挥发分低的煤，燃烧不够稳定，如不采取必要的措施来改 善燃烧条件，通常很难使燃烧安全。 E燃料发热量：发热量是单位质量的煤完全燃烧时放出的全部热量。煤的发热量分为高位发热量和低位发热量。1kg燃料完全燃烧时放出的全部热量称为高位发热量；从高 位发热量中扣除烟气中水蒸气汽化潜热后，称为燃料的低位发热量。 F标准煤：假设其收到基低位发热量等于29270kj/kg的煤。（书88页） G灰的性质：固态排渣煤粉炉中，火焰中心气温高达1400~1600摄氏度。在这样的 高温下，燃料燃烧后灰分多呈现融化或软化状态，随烟气一起运动的灰渣粒，由于炉膛水冷壁受热面的吸热而同烟气一起冷却下来。如果液态的渣粒在接近水冷壁或炉墙以前已经 因温度降低而凝结下来，那么它们附着到受热面管壁上时，将形成一层疏松的灰层，运行 中通过吹灰很容易将它们除掉，从而保持受热面的清洁。若渣粒以液体或半液体粘附在受热面管壁或炉墙上，将形成一层紧密的灰渣层，即为结渣。 H灰分对锅炉工作的危害：（1）降低发热量（2）阻碍着火及燃烧（3）烟气携带飞灰流过受热面产生结渣、积灰、磨损、腐蚀等有害现象。 3热平衡： 输入锅炉的热量=有效利用热量（输出锅炉的热量）+未完全燃烧的热损失+其它热损失
《锅炉原理》习题库参考答案 第一章 基本概念 1. 锅炉容量：指锅炉的最大长期连续蒸发量，常以每小时所能供应蒸汽的吨数示。 2. 层燃炉：指具有炉箅（或称炉排），煤块或其它固体燃料主要在炉箅上的燃料层内燃烧。 3. 室燃炉：指燃料在炉膛空间悬浮燃烧的锅炉。 4. 旋风炉：指在一个以圆柱形旋风筒作为主要燃烧室的炉子，气流在筒内高速旋转，煤粉气流沿圆筒切向送入或由筒的一端旋转送入。较细的煤粉在旋风筒内悬浮燃烧，而较粗的煤粒则贴在筒壁上燃烧。筒内的高温和高速旋转气流使燃烧加速，并使灰渣熔化形成液态排渣。 5. 火炬―层燃炉：指用空气或机械播撒把煤块和煤粒抛入炉膛空间，然后落到炉箅上的燃烧方式的炉子。 6. 自然循环炉：指依靠工质自身密度差造成的重位压差作为循环推动力的锅炉。 7. 多次强制循环炉：指在循环回路中加装循环水泵作为主要的循环推动力的锅炉。 8. 直流锅炉：指工质一次通过蒸发受热面，即循环倍率等于一的锅炉。 9. 复合制循环炉：指在一台锅炉上既有自然循环或强制循环锅炉循环方式，又有直流锅炉循环方式的锅炉。 10. 连续运行小时数：指两次检修之间运行的小时数。 11. 事故率＝ %100?+事故停用小时数总运行小时数事故停用小时数； 12. 可用率＝%100?+统计期间总时数 备用总时数运行总时数； 13. 钢材使用率: 指锅炉每小时产生一吨蒸汽所用钢材的吨数。 第二章 一、基本概念 1. 元素分析：指全面测定煤中所含全部化学成分的分析。 2. 工业分析：指在一定的实验条件下的煤样，通过分析得出水分、挥发分、固定碳和灰分这四种成分的质量百分数的过程。
3. 发热量：指单位质量的煤在完全燃烧时放出的全部热量。 4. 结渣：指燃料在炉内燃烧时，在高温的火焰中心，灰分一般处于熔化或软化状 态，具有粘性，这种粘性的熔化灰粒，如果接触到受热面管子或炉墙，就会粘结于其上，这就称为结渣。 5. 变形温度：指灰锥顶变圆或开始倾斜； 6. 软化温度：指灰锥弯至锥底或萎缩成球形； 7. 流动温度：指锥体呈液体状态能沿平面流动。 二、问答题 1. 煤的元素分析成分有哪些？ 答：煤的元素分析成分包括：碳、氢、氧、氮、硫、灰分和水分。 2. 煤的工业分析成分有哪些？ 答：煤的元素分析成分包括：水分、挥发分、固定碳和灰分。 3. 挥发性物质包括一些什麽物质？ 答：挥发性物质主包括：各种碳氢化合物、氢、一氧化碳、硫化氢等可燃气体组成，此外，还有少量的氧、二氧化碳、氮等不可燃气体。 第三章 一、基本概念 1. 理论空气量:1kg燃料完全燃烧时所需要的最低限度的空气量称为理论空气量。 2. 过量空气系数:实际空气量和理论空气量之比。 3. 理论烟气量：当实际参加燃烧的湿空气中的干空气量等于理论空气量，且1kg 的燃料完全燃烧时产生的烟气量称为理论烟气量。 4. 实际烟气量：供给的空气量大于理论空气量，且使1kg燃料完全燃烧时产生的 烟气量。 5. 理论空气、烟气焓：在定压条件下，将1kg 燃料所需的空气量或所产生的烟气 量从0加热到t℃时所需要的热量。 6. 锅炉有效利用热：指水和蒸汽流经各受热面时吸收的热量。 7. 正平衡法：直接确定输入锅炉的热量和锅炉的有效利用热，然后利用锅炉热效 率定义式计算锅炉热效率的方法。 8. 反平衡法：通过确定锅炉的各项热损失，计算锅炉热效率的方法。
火电厂汽轮机设备及运行 0-1 火电厂朗肯循环示意图 1-2 蒸汽在汽轮机中膨胀做功，将热能转换为机械能； 2-3 蒸汽在凝汽器中凝结成水； 3-4 给水在给水泵中升压； 4-1 工质在锅炉中定压加热。（4’-1’+2’-1 为一次再热式汽轮机在锅炉内的吸热过程） 第一章 概述 第一节 汽轮机的分类和国产型号 一、汽轮机分类 （一）按工作原理分 （1）冲动式汽轮机 （2）反动式汽轮机 冲动式汽轮机与反动式汽轮机比较 1. 反动级的汽流特点和结构特点 ? 反动级的反动度 ? 反动级的汽流特点 级的速度三角形左右对称，蒸汽在两种叶栅通道中流动情况基本（动叶栅用相对坐标系）。因此，静叶片和动叶片可采用同一叶型，简化了叶片制造工艺，且余速利用系数较高，提高了汽机的相对内效率。这样的静叶片和动叶片互称镜内映射叶片。 ? 结构特点 由于叶栅前后压差较大，为了减小轴向推力，不采用叶轮，而是将动叶装在转鼓的外缘上。与此相对应的隔板，也没有大幅面的隔板题，而是一个径向尺寸不大的内环，称之为持环。 反动级动静间的轴向间隙可取得大一些（一般为8—12mm)，轴向间隙增大使动叶进口处汽流趋于均匀，降低了汽流对叶片的激振力；且允许较大的胀差，对机组变负荷有利。 而冲动式汽轮机由于动叶入口速度高，一般级内的间隙均取得较小（如5—7mm ）。 2. 反动级与冲动级的效率比较 ? 叶栅损失 反动级动叶入口蒸汽速度低，蒸汽在动叶栅中为增速流动，且转向角度小，使附面层增厚 S T
趋势变小，既降低了叶型损失，也减小了端部损失。因此反动级的叶栅损失明显小于冲动级，这是反动级的最大优点。 ?漏汽损失由于反动级采用转鼓式结构，隔板内径较冲动级大，增大了隔板漏汽面积和漏汽量；同时由于动叶前后压差大，所以叶顶漏汽损失也增加。 3.整机的特点 ?喷嘴调节的反动式汽轮机调节级通常采用冲动级，以避免“死区”弧段漏汽损失太大； ?采用平衡活塞来平衡部分轴向推力，增加了轴封漏汽损失，这是反动式汽机的主要问题； ?在同样的初终参数下，反动式汽轮机的级数比冲动式多。但由于冲动级隔板较厚，所以整机轴向尺寸倒不一定长。 如上汽300MW，35级；东汽冲动式28级。 二）按热力特性分 （1）凝汽式汽轮机(N) 排汽进入凝汽器 （2）背压式汽轮机（B）排汽压力高于大气压力。一般用于供热，以热定电； （3）调整抽汽式汽轮机（C、CC) 可同时保证热、电两种负荷单独调节 （4）抽汽背压式（CB) （5）中间再热式能提高排汽干度；合理的选择再热压力还可提高平均吸热温度，提高朗肯循环效率。三）按主蒸汽参数分 （1）高压汽轮机主蒸汽压力6~10MPa； （2）超高压汽轮机主蒸汽压力12~14MPa； （3）亚临界汽轮机主蒸汽压力16~18MPa； （4）超临界汽轮机主蒸汽压力>22.2MPa 二、国产汽轮机型号 ΔXX——XX——X 例：N600—24.2／538／566 CC50-8.83/0.98/0.118 第二节N300-16.7/538/538汽机简介 亚临界、单轴、一次中间再热 双缸排汽 高压缸：1个单列调节级+11个压力反动级 中压缸：9个压力反动级 低压缸：2×7个压力反动级 给水回热系统：3高加+1除氧+4低加 末级叶片长度：869mm 额定新汽流量：907 t/h 保证净热耗率：7921kJ/kW.h 背压： 4.9kPa(进水温度20 ℃) 给水温度（TRL工况）：273 ℃ 2 ×50％容量的汽动给水泵+50%容量的启动及备用电动给水泵 热耗率保证 机组THA工况的保证热耗率不高于如下值：7572kJ/(kW.h) THA工况条件下的热耗率按下式计算不计入任何正偏差值） 汽轮机能承受下列可能出现的运行工况： a) 汽轮机轴系，能承受发电机及母线突然发生两相或三相短路或线路单相短路快速重合闸或非同期合闸时所产生的扭矩 b) 机组甩去外部负荷后带厂用电运行时间不超过1分钟 c) 汽轮机并网前能在额定转速下空转运行，其允许持续运行的时间，能满足汽轮机启动后进行发电机试验的需要 d) 汽轮机能在低压缸排汽温度不高于80℃下长期运行。当超过限制值时，应投入喷水系统使温度降到允许的范
试题答案、及评分细则 一、 名词解释 1. 锅炉容量……锅炉的最大连续蒸发量，以每小时所能供应的蒸汽的吨数表示 2. 燃料的发热量……单位质量或容积的燃料完全燃烧时所放出的热量 3. 折算成分……燃料中对应于每4190kj/kg(1000kcal/kg)发热量的成分。 4. 标准煤……规定以低位发热量为=29310 kj/kg(7000kcal/kg)的煤作为标准煤 5. 理论空气量……1kg 6. 应用基（收到基）燃料完全燃烧又没有剩余氧存在，此时所需的空气量。 7. 过量空气系数……实际供给的空气量V(Nm 3/kg)与理论空气量V 0(Nm 3/kg)的比值。 8. 漏风系数……相对于1kg 燃料而言，漏入空气量与理论空气量的比值。 9. @ 10. 理论烟气容积……燃料燃烧时供以理论空气量，而且又达到完全燃烧，此时烟气所具有的容积。 11. 锅炉机组的效率……锅炉有效利用的热量与1kg 燃料带入的热量的比值 12. 飞灰系数……排烟所携带的飞灰中灰量占入炉总灰量的份额 13. 排渣率……灰渣中灰量占入炉总灰量的份额 14. 计算燃料消耗量……在进行燃料燃烧计算中，假定燃料是完全燃烧的，实际上1kg 燃料中只有(1-q 4/100)kg 燃 料参与燃烧反应，因而实际燃烧所需空气容积和生成的烟气容积均相应减少。为此，在计算这些容积时，要考虑对燃料量进行修正，修正后的燃料量叫 15. 煤粉细度……表示煤粉粗细程度的指标，取一定数量的煤粉试样，在筛子上筛分，设ag 留在筛子上，bg 经筛孔落下，则用筛子上剩余量占筛分煤粉总量的百分比来表示煤粉细度：%100?+= b a a R x 16. 燃料的可磨性系数……将质量相等的标准燃料和试验燃料由相同的初始粒度磨制成相同的煤粉时，消耗能量的比值 17. 钢球充满系数……球磨机内装载的钢球容积占筒体容积的百分比 18. 磨煤出力……单位时间内，在保证一定的煤粉细度的条件下，磨煤机磨制的原煤量。 19. 干燥出力……单位时间内，磨煤系统能将多少煤由最初的水分W y 干燥到煤粉水分W mf 20. / 21. 着火热……将煤粉气流加热到着火温度所需的热量 22. 汽温特性……指汽温与锅炉负荷（或工质流量）的关系 23. 热偏差……并列管子中，单位工质吸热不均（或焓增不等）的现象 24. 高温腐蚀……也叫煤灰腐蚀，高温积灰所产生的内灰层，含有较多的碱金属，它与飞灰中的铁、铝等成分以及 烟气中通过松散外灰层扩散进来的氧化硫的较长时间的化学作用，便生成碱金属的硫酸盐。熔化或半熔化的碱金属硫酸盐复合物对过、再热器的合金钢产生强烈的腐蚀。在540~620℃开始发生，700～750℃腐蚀速度最大。 25. 理论燃烧温度……在绝热状态下，燃烧所能达到的最高温度。也就是在没有热量交换的情况下燃料燃烧时所放 出的热量全部用来加热燃烧产物所能达到的温度。 26. 炉膛的断面热强度……炉膛断面单位面积上的热功率 27. 运动压头……自然循环回路的循环推动力（由下降管中的工质柱重和上升管中工质柱重之差） 28. 循环流速……循环回路中水在饱和温度下按上升管入口截面计算的水流速度 29. 质量含汽率……流过某截面的蒸汽质量流量D 与流过工质的总质量流量G 之比，用x 表示x=D/G 30. 截面含汽率……蒸汽所占截面面积F ”与管子总截面面积F 之比 31. … 32. 循环倍率……进入上升管的循环水量与上升管出口汽量之比 33. 循环停滞……当受热较弱管子的水流量相当于该管子所产生的蒸汽量时，这种工况 34. 蒸汽清洗……用含盐低的清洁水与蒸汽接触，使已溶于蒸汽的盐转移到清洁水中，从而减少蒸汽中的溶盐。 35. 锅炉排污……为保证炉水的含盐浓度在限度内，将部分含盐浓度较高的炉水排出，并补充一些较清洁的给水。 36. 虚假水位……汽包水位的升高不是由于汽包内存水增多，而是由于汽压突降使水面下存汽量增多，而使水位胀 起，这种水位升高叫虚假水位 37. 飞升曲线……当发生扰动时，锅炉汽温并不会突变，而有一段时滞，汽温的变化不是阶跃而是由慢到快，然后
电力系统自动化读书 笔记
电力系统自动化读书笔记 篇一：电力系统自动化的基本内容及认识 电力系统自动化的基本内容及认识 今天，实习的第四天，我们学习了有关于电力系统的组成、电力系统的自动化的知识。 首先老师为我们讲解了什么是电力系统，简单来讲电力系统就是由发电、变电、输电、配电和用电等环节组成的电能生产、传输、分配和消费的系统。而电力系统的功能就是将自然界的一次
能源通过发电动力装置转化成电能，再经输电、变电和配电将电能供应到各用户。一般来说电力系统是由发电厂、送变电线路、供配电所和用电单位组成的整体，在同一瞬时，发电厂将发出的电能通过送变电线路，送到供配电所，经过变压器将电能送到用电单位，供给工农业生产和人民生活。这也体现出了电能生产的特点即不能存储，必须做到即发即用。所以为了发电厂、电网的安全稳定运行电力系统的自动化是必不可少的。 同时电力系统的自动化也是为了保障电能的品质，老师在课上介绍评价电能品质的三要素即电压、频率和波形的
稳定。而要实现这一切，也需要电力系统的自动化调节。那么电力系统的自动化包括什么呢？电力系统自动化是电力系统一直以来力求的发展方向，按照电能的生产和分配过程，电力系统自动化包括电网调度自动化、火力发电厂自动化、水力发电站综合自动化、电力系统信息自动传输系统、电力系统反事故自动装置、供电系统自动化、电力工业管理系统的自动化等7个方面。 随后老师又为我们图解了发电机的基本构造和发电机发电的基本原理。简单来看，发电机由定子和转子组成，定子包括铁心和导体（电枢）；转子包括磁极和励磁绕组。在发电的时候励磁绕
组通上直流电从而产生磁场，转动转子定子导体由于与磁场有相对运动而产生交流电势，频率为f=pn/60,其中当 p=1,n=1500r/s时f=50HZ。所以转速的变化会带来频率的改变。接着，老师又介绍了五大发电集团：中国华能集团公司、中国大唐集团公司、中国华电集团公司、中国国电集团公司、中国电力投资集团公司，以及六大电网：东北电网、华北电网、华中电网、华东电网、西北电网、南方电网。丰富了我们的课外知识。 老师接着为我们介绍电网的监控和发电机的并断网。电网监控是由众多的远方终端和一个主控站，以及连接各个
第三章 3、什么叫最佳过量空气系数，如何确定？ 答：不完全燃烧热损失最少，即燃烧效率最高时的过量空气系数，称为最佳过量空气系数。最佳的α值和许多因素有关，如燃烧种类，燃烧方式以及燃烧设备结构的完善程度等。运行锅炉的最佳过量空气系数，是通过燃烧调整试验确定的。试验时选用不同的过量空气系数，求出对应的各项热损失，然后作出过量空气系数与热损失的关系曲线，曲线的最低点应的即为最佳过量空气系数。 4、烟气中的水分有哪些来源？ 答：包括燃烧中氢燃烧生成的水蒸气，燃料水分蒸发和随同理论空气带进的水蒸气容积三部分。 5、写出烟气中的氧量和过量空气系数的关系式。 答：过量空气系数α>1 α-1)*V 6、我国锅炉热平衡规定有哪些热损失？ 答：排烟热损失，化学未完全燃烧热损失，机械未完全燃烧热损失，锅炉散热损失，其他热损失(灰渣带走热损失)。 8、燃煤锅炉的机械未完全燃烧损失具体包括哪些损失？ （1）、排烟携带的飞灰中未燃尽的碳粒造成的机械未完全燃烧热损失。 （2）、锅炉排除的灰渣中未参加燃烧来燃尽的碳粒造成的机械未完全燃烧热损失。 （3）、层燃炉中，部分煤粒未经燃烧或未燃尽漏过炉排落入灰坑造成的机械，未完全燃烧热损失。 （4）、进锅炉烟道中分离出来，并能连续或定期排放的烟道灰中未燃尽碳粒造成的机械未完全燃烧热损失。 11、锅炉有效利用热包括哪些部分？ 答：燃料进入锅炉机组的热量，大部分被工质所吸收，将给水一直加热成过热蒸汽（或热水或饱和汽），这部分热量称为锅炉机组的有效利用热Q。锅炉有效利用热包括过热蒸汽带走的热量、再热蒸汽带走的热量、锅炉排污水带走的热量等。 第六章 1.什么是直流燃烧器？ 答：出口气流为直流射流或直流射流组的燃烧器称为直流燃烧器。 2.什么是旋流燃烧器？ 答：出口气流包含有旋转射流的燃烧器称为旋流燃烧器。 3.配风三原则是些什么原则？ 答：锅炉配风的原则首先要保证锅炉燃烧的安全性，其次就是经济性。 1)将空气分为多次供风。 2)在离喷嘴一定距离应有一个高温气(燃气)回流区，使之保证着火燃烧，稳定火焰的低速 回流区。 3)前期的燃料与空气混合要强烈，后期燃料和空气扩散混合也应强烈，以保证未燃成分充 分烧尽。 4.影响煤粉气流着火的主要因素有哪些？ 答：1、燃料性质：挥发分、水分、灰分、细度。 2、炉内散热条件：敷设卫燃带。
