如图所示为一批量生产的冲压件，该零件材料为30号钢，材料厚度为6mm。冲件数量为批量生产，可选择复合模或者连续模结构形式。但材料的厚度远远大于2mm，故选择倒装复合模，其典型组合模具设计基础及模具CAD图2-20。下面将简述该零件落料模的设计过程。
1、零件分析及工艺性确定
零件有落料、冲孔两种工序，形状简单，精度一般。可采用配合加工方法制造。
2、毛坯排样
从该冲压件形状特点可以看出，该冲压件宜采用直排方式进行生产，其排样如图所示。查表可得最小搭边值分别为6mm和5mm，则可计算出调料的宽度和步距分别为：
B=62mm+6mm+6mm=74mm
H=30mm+5mm=35mm
材料的利用率η=A/BS×100％=64.3％
3、冲裁力及压力中心计算
（1） 冲裁力 F=Lt σb=62×6×500=186000N=19KN
（2） 压力中心 该零件为左右对称、上下对称图形，则压力中心在零件的中心点上。
4、模具总体结构设计
1) 确定冲裁间隙值 材料厚度t=6，查表取Z ｍｉｎ=0.075mm ，Z ｍａｘ=0.08mm 。 2) 刃口尺寸计算 外形尺寸由落料而得，以凹模为基准件，冲孔尺寸由冲孔凸模决定，以冲孔凸模为基准件。分析凸、凹模刃口的磨损情况，经分析落料磨损后凹模增大，没有缩小和尺寸不变的情况；冲孔磨损后冲孔凸模缩小，没有增大和尺寸不变的情况。
由题意可得，取其公差尺寸为mm 050.032-，mm 050.030-，,mm R 040.015-均取
x=0.5。孔径尺寸mm 15
.010.012++φ，取x=0.75。
①落料凹模按公式1-31，()
?+?-=41
max x A A M 计算刃口尺寸：
()mm D d 075
.003
..025.00175.3150.05.032+?+=?-=
()mm D d 125.0050
.025.00275.2950.05.030+?+=?-=
()mm D d 075.004
.025.00380.144.05.015+?+=?-=
落料凸模（凸凹模的外形）与凹模配作，保证双边最小合理间隙min Z 为0.075mm 。
②冲孔凸模按公式1-32 ()04
1min ?
-?+=x B B M 计算刃口尺寸：
()mm d p 0
0125.0005.025.00375
.0.1205.075.012-?-=?+= 冲孔凹模（凸凹模的内型孔）与冲孔凸模配作，保证双边最小合理间隙min
Z 为0.075mm 。
凸模刃口尺寸按凹模实际尺寸配置，保证双面间隙值为0.075～0.080mm 。
5、总体结构设计
如图所示为该零件复合模总装图，他根据一下考虑设计的。
由该零件可知，采用了落料和冲孔复合工序而成，凸凹模起落料和冲空的作用。由于材料的厚度远远大于2mm ，故选择倒装机构；为简化总体模具结构，便于模具动作的实现，宜采用弹性卸料和弹性推件结构形式。采用尺寸系列为280mm ×170mm 后侧导柱模架。
上模座：280mm ×170mm ×40mm 下模座：280mm ×170mm ×50mm 导 柱：34h5×210mm 导 套：34H6×86mm ×50mm
模具总图
1、下模座
2、导柱
3、导套
4、上模座
5、落料土模
6、螺钉
7、垫板
8、冲头
9、推件块10、卸料板11、弹簧
课程设计 冷冲压模具说明书 目录 第一章设计任务————————————————3 1.1零件设计任务———————————————3 1.2分析比较和确定工艺方案——————————3 第二章计算冲裁压力、压力中心和选用压力机———5 2.1排样方式的确定及材料利用率计算——————5 2.2计算冲裁力、卸料力————————————5 2.3确定模具压力中心—————————————6 第三章模具工作部分尺寸及公差—————————7 3.1冲孔部分—————————————————7 3.2落料部分—————————————————7
第四章确定各主要零件结构尺寸—————————9 4.1凹模外形尺寸确定—————————————9 4.2其他尺寸的确定——————————————9 4.3合模高度计算———————————————9 第五章模具零件的加工—————————————9第六章模具的装配———————————————10第七章压力机的安全技术措施——————————12参考文献————————————————————14
第一章设计任务 1.1、零件设计任务 零件简图：如图1所示 生产批量：小批量 材料：Q235 材料厚度：0.5mm 未标注尺寸按照IT10级处理,未注圆角R2. （图1） 1.2、分析比较和确定工艺方案 (一)加工方案的分析.由零件图可知，该零件包含冲孔和落料两个工序。形状较为规则，尺寸较小，精度要求IT10。材料低硬度，强度极限为40MPa. 根据镶片（如图1）包括冲孔、落料两道冲压工序。模具形状较为规则即可以在一个工位完成所有工序。可采用以下两种方案可采用以下几个方案： （1）方案一（级进模） 夹头镶片包括冲孔、落料两道冲压工序在内。形状较为规则，尺寸较小，精度要求IT10。可采用级进模。 （2）方案二（倒装复合模） 将冲孔、落料两道冲压工序用一副模具直接完成冲孔、落料两道工序。采用冲孔、落料倒装复合模（弹性卸料）。模具结构参看所附装配图。 （3）方案三（正装复合模） 正装复合模方案完成工序和倒装复合模完成的工序一样。凸凹模在上模。弹性卸料板卸料。 方案比较： 方案一：采用级进模，安全性好，，但是考虑到级进模结构复杂，工件精度加工精度不高,对称度和位移误差较大,以及加工难度较大，装配位置精度要求高，按照实际生产，级进模成本也高。 方案二：倒装复合模，冲孔废料由下模漏出，工件落在下模表面，需要及时清理。安全性相对较低。但工件精度较高,同轴度,对称度及位置度误差较小,生产效率较高,对材料要求不严,可用边角料.
1.冲压工艺性分析及冲压模方案确定 工件名称：端盖 生产批量：大批量 材料：F 08 材料厚度：2mm 零件图
1.1 冲压工艺性分析 （1）冲压件为F 08钢板，是优质碳素结构钢，具有良好的可冲压性能； （2）该工件没有厚度不变的要求，因此工件的形状满足拉深工艺要求。各圆角尺寸R=1mm ,满足拉深对圆角半径的要求。由φ24+00.23mm 查参考文献[1]中表7.14可知它的尺寸精度为IT13级，满足拉深工序对工件的公差等级的要求。 （3）该零件的外形是圆形，比较简单、规则。工件中间有孔，且孔在平面上，。这部分可以用冲裁工序完成. （4）零件图上未标注尺寸偏差的，可按IT14级确定工件尺寸的公差。经查参考文献[1]中表7.14，各尺寸为： 6.1-00. 36mm R10036.0-mm R7036.0-mm 3.005+φmm 48435.0±mm 。 1.2 工艺方案及模具结构的确定 根据工件的根据工件的工艺性分析，可知冷冲压要完成的基本工序有：拉深、落料、冲孔和整形。由此制定两套工艺方案： 方案一：先落料，然后冲孔，再拉伸，三个简单模,此方案模具结构简单，使用寿命长，制造周期短，但是需要三道工序，三套模具才能完成零件的加工，生产率低，难以满足零件大批量生产的要求，而且工件尺寸的累积误差大，所需要的模具操作人员也比较多。 方案二：拉深、落料、冲孔复合模。此方案模具结构紧凑，工序集中，对压力机工作台面的面积要求较小，且内外形相对位置及零件尺寸的一致性非常好，制件面平直，并且制造精度高。缺点是结构复杂，安装、试和维修不方便，制造周期长。由零件图可知，圆筒件部分的拉深尺寸不大，亦可一次拉成，可以考虑采用复合模；又由于产品批量较大，工序分散的单一工序生产不能满足生产需求，应考虑集中的工艺方法。经综合分析论证，采用拉深、落料、冲孔复合模既能满足生产量的要求，又能保证产品质量和模具的合理性，故采用方案二。 2 模具的设计 2.1 落料模设计计算 2.1.1毛坯尺寸及排样 根据公式 D=rd dH dp 44.34)2(2-++δ 计算出展平后φ38mm 所变化成的直径大小。 D=20144.31.4204)638(??-??++
前言 伴随着科技的提高，技术的进步，市场需求不断提高，模具生产的发展方向越来越广，包括信息化、无图化、数字化、精细化、自动化等方面发展；简单的模具企业已经无法满足市场的需求，模具企业的转型向着设备精良化、技术集成化、产品品牌化、经营国际化方向发展。以冲压模具为例： 冲压是高效的生产方法，采用复合模，尤其是多工位级进模，可在一台压力机上完成多道冲压工序，实现由带料开卷、矫平、冲裁到成形、精整的全自动生产。生产效率高，劳动条件好，生产成本低，一般每分钟可生产数百件。 冷冲压件一般不再经切削加工，或仅需要少量的切削加工。热冲压件精度和表面状态低于冷冲压件，但仍优于铸件、锻件，切削加工量少。 冲压件与铸件、锻件相比，具有薄、匀、轻、强的特点。冲压可制出其他方法难于制造的带有加强筋、肋、起伏或翻边的工件，以提高其刚性。由于采用精密模具，工件精度可达微米级，且重复精度高、规格一致，可以冲压出孔窝、凸台等。 冲压是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件(冲压件)的成形加工方法。冲压和锻造同属塑性加工(或称压力加工)，合称锻压。冲压的坯料主要是热轧和冷轧的钢板和钢带。
目录 前言 (1) 目录 (2) 设计任务书 (3) １. 零件的工艺分析 (4) ２. 确定工艺方案 (4) ３. 工艺计算 (5) ３.1 计算工艺力 (5) ３.2 确定拍样样式和裁板方法 (5) ３.3 材料利用率计算 (6) ４. 压力中心确定，压力机的选择 (7) ４.1 压力中心的确定 (7) ４.2 压力机的选择 (8) ５. 模具设计 (9) ５.1 确定模具结构 (9) ５.2 模具零件尺寸计算及确定 (9) ５.2.1 冲裁模具间隙及凹模.凸模刃口尺寸的确定 (9) ５.2.2 凸模、凹模、外形尺寸计算 (9) ６. 模具其他零件的选用 (11) ６.1 模具上下模板及模柄的选择 (11) ６.2 垫板、凸模固定板 (11) ６.3 闭合高度 (11) ６.4 卸料螺钉 (11) 设计心得体会................................................. 错误!未定义书签。参考文献..................................................... 错误!未定义书签。
目录 目录 ...................................................................................... III 前言 (1) 第一章工艺设计 (12) 1.1零件介绍 (12) 1.2零件工艺性分析 (13) 1.3工艺方案的确定 (13) 第二章排样设计 (15) 2.1毛坯排样设计 (15) 2.2材料的利用率 (18) 第三章工艺计算 (20) 3.1冲压工艺力的计算 (20) 3.1.1冲裁力计算 (20) 第四章模具总体概要设计 (23) 4.1模具概要设计 (23) 4.2模具零件结构形式确定 (23) 4.2.1 定位机构 (25) 4.2.2 卸料机构 (25) 4.2.3 导向机构。 (25) 第五章模具详细设计 (27) 5.1工作零件 (27) 5.1.1冲裁凸、凹模刃口尺寸计算 (27) 5.1.2凸模高度设计 (30) 5．1.3定位零件 (30) 5.1.4 挡料零件 (31) 5.2出件零件 (31)
5.2.1 卸料零件 (31) 5.3.2 顶件零件 (32) 5.3导向零件 (33) 5.4其他零件 (33) 第六章设备选择 (35) 6.1设备吨位确定 (35) 6.1.1设备类型的选择 (35) 6.1.2设备规格的选择 (35) 6.2设备校核 (36) 6.2.1.压力行程 (36) 6.2.2.压力机工作台面尺寸 (36) 结论 (37) 参考文献 (38) 致 (39)
前言 随着现代化工业的发展, 越来越多的产品依赖模具加工, 模具工业已成为工业发展的基础。模具质量好坏直接影响产品的质量, 模具的质量不仅表现在制造质量, 也表现在安装调整维护保养等方面的后续工作质量。因此, 在模具在加工过程和质量控制中, 要采取相应的措施, 杜绝类似事故的发生。 第一章工艺设计 图1.1垫片零件图 1.2 零件工艺性分析 零件尺寸：图中零件的标注公差的为IT12级精度，其余未注由图术要求可知为
冷冲压模具设计实例和编写说明书 、冲裁模 图1车门垫板 1 ?零件的工艺分析 零件尺寸公差无特殊要求，按 ITI4级选取，利用普通冲裁方式可达到图样要求。由于该 2 ?确定工艺方案零件属于大批生产，工艺性较好。但不宜采用复合模。因为最窄处 A 的距 离为6? 5mm 图1），而复合模的凸凹模最小壁厚需要 8. 5mm 见表2— 27），所以不能采用 复合模?如果采用落料以后再冲孔，则效率太低，而且质量不易保证。由于该件批量较大， 因此确定零件的工艺方案为冲孔一切断级进模较好，并考虑凹模刃口强度，其中间还需留 一空步，排样如图 2所示。 件外形简单，形状规则，适于冲裁加工。材料为 Q235钢板, % = 45QMP B 如图1所示工件为22型客车车门垫板。每辆车数量为6个，材料为Q235,厚度t=4mm.
图2排样图 ?工艺与设计计算 (1)冲裁力的计算根据式(2 —4)，冲孔力 F.二Lt? = 494X4 X450N = 889200N 切断力 A L EG R3丁5 X 4 X 450N = 675000N Ffcj=(凤十儿〕K K 根据式(2 —5)，冲孔部分及切断部分的卸料力 二、弯曲模 如图6—10所示零件为汽车上的塑料闸瓦钢背，每辆车16个。材料为Q235,厚度t=3mm。
图6—10塑料闸瓦钢背本工序简图 设计步骤： 1 .分析零件的冲压工艺性并确定工艺方案 弯曲模没有固定的结构型式，有可能设计得很简单，也可能设计得很复杂，这需要根据工 件的材料性能、形状、精度要求和产量进行综合分析，确定模具结构型式。本工件的断面 是燕尾形的，其表面还要翻出两种尺寸的若干梅花形孔，确定工艺方案为弯曲一翻边一修边三个工序。本工序主要完成弯曲工艺，达到如图 6 —10所示的燕尾形工件。这种燕尾形 一般分两次弯成，先弯成四个直角槽形件，然后再侧弯成燕尾形，这就需要两套模具，生产效率低。考虑该工件的批量较大，因此应该尽量设计一种效率较高的模具，本方案就是 采用了能一次成形的转轴式压弯模。 2 ?进行必要的计算 (1)毛坯尺寸计算毛坯尺寸分析如图6,11 所示 三、拉深模及翻边模 如图6—19所示工件，为180柴油机通风口座子，每台车用数量4个。材料为08酸洗钢板, 厚度t = 1. 5mm 设计步骤；
广东机电职业技术学院冷冲模课程设计说明 设计题目: 冷冲压模具设计 模具设计与制造 级:模具0910班 学生姓名:陈广爵学号：06091001 指导教师:翟小兵起止日期：2011年4月11日一2011年4月24日
设计任务书. 冲压件工艺性分析 冲压工艺方案的确定 主要设计计算 4.1 排样方式的确定及其计算 4.2 冲压力的计算 4.3 压力中心的确定及相关计算 4.4 工作零件刃口尺寸计算 5 模具总体设计 5.1 模具类型的选择 5.2 定位方式的选择 5.3 卸料、出件方式的选择 5.4 导向方式的选择 ...... 6 主要零部件设计 .......... 6.1 工作零件的结构设计 6.2 定位零件的设计 6.3 导料板的设计 ........ 6.4 卸料部件的设计 ...... 6.5 模架及其它零部件设计 6.6 模具总装图 .......... 参考文献 设计总结及体会 1、设计任务书 冷冲模课程设计是为模具设计与制造专业学生在学完基础理论课、技术基础课 6.7 冲压设备的选定 6.8 模具零件加工工艺 6.9 模具的装配 ...... 25 26 28 33 34
和专业技术课的基础上，所设置的一个重要的实践性教学环节。目的是： 1）综合运用本专业所学课程的理论和生产实际知识，进行一次冷冲模设计工作的实际训练，从而培养和提高学生独立工作的能力。 2）巩固与扩充“冷冲压工艺与模具设计”等课程所学的内容，掌握冷冲模设计的方法和步骤。 3）掌握冷冲模具设计的基本技能，如计算、绘图、查阅设计资料和手册、熟悉标准和规范等。
2、冲压件工艺性分析 2.1需制造的零件图 O ir 60 制件如图所示，材料为Q235料厚2mm制件精度为IT14级，年产量30万件。 2.1.1冲裁件工艺分析 从冲裁件的结构工艺性和冲裁件的精度和断面粗糙度两个方面进行分析。 1.冲裁件的结构工艺性 表1冲裁件结构工艺性分析表 2、冲裁件的精度和断面粗糙度
冲压模具设计与制造实例 例：图1所示冲裁件，材料为A3，厚度为2mm，大批量生产。试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺编制。 零件名称：止动件 生产批量：大批 材料：A3 材料厚度：t=2mm 图1 产品零件图 一、冲压工艺与模具设计 ⒈冲压件工艺分析 ①材料：该冲裁件的材料A3钢是普通碳素钢，具有较好的可冲压性能。 ②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，比较适合冲裁。 ③尺寸精度：零件图上所有未注公差的尺寸，属自由尺寸，可按IT14级确定工 件尺寸的公差。孔边距12mm的公差为±0.11，属11级精度。查公差表可得各 尺寸公差为： 零件外形：650 74 .0 -mm 240 52 .0 - mm 300 52 .0 - mm R300 52 .0 - mm R20 25 .0 - mm 零件内形：1036.0 +mm 孔心距：37±0.31mm 结论：适合冲裁。 ⒉工艺方案及模具结构类型
该零件包括落料、冲孔两个基本工序，可以采用以下三种工艺方案： ①先落料，再冲孔，采用单工序模生产。 ②落料－冲孔复合冲压，采用复合模生产。 ③冲孔－落料连续冲压，采用连续模生产。 方案①模具结构简单，但需要两道工序、两套模具才能完成零件的加工，生产效率较低，难以满足零件大批量生产的需求。由于零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。由于孔边距尺寸12011.0-mm 有公差要求， 为了更好地保证此尺寸精度，最后确定用复合冲裁方式进行生产。 工件尺寸可知，凸凹模壁厚大于最小壁厚，为便于操作，所以复合模结构采用倒装复合模及弹性卸料和定位钉定位方式。 ⒊主要设计计算 ⑴ 排样设计及计算 查《冲压模具设计与制造》表2.5.2确定搭边值： 两工件间的搭边：a=2.2mm ； 工件边缘搭边:a 1=2.5mm ； 步距为: 32.2mm ； 条料宽度B=(D+2a 1)?- =(65+2×2.5)?- =70 确定后排样图如图2所示。 图2 排样图 一个步距内的材料利用率η为： %100?=BS A η =1550÷(70×32.2)×100％ = 68.8％
目录 一．冲压件工艺分析 (2) （一）材料： (2) （二）零件结构： (2) （三）尺寸精度： (2) 二．工艺方案及模具结构类型 (2) 三．排样设计 (3) （一）少废料排样 (3) （二）无废料排样 (3) 四．冲压力与压力中心计算 (4) （一）计算冲压力的目的是为了合理地选择冲压设备和设计模具。 (4) （二）压力中心 (5) 五．压力机的选择 (6) （一）压力机的选择原则 (6) （二）冲压设备规格的选择 (6) （三）压力机的其它参数 (7) 六．工作零件刃口尺寸计算 (7) 七．工作零件结构尺寸 (9) （一）落料凹模板尺寸： (9) （二）落料凹模板的固定方式： (10) （三）凸凹模尺寸计算： (10) （四）凸凹模内外刃口间壁厚校核： (10) （五）冲孔凹模洞口的类型 (11) （六）凸凹模的固定方法和主要技术要求 (12) （七）冲孔凸模尺寸计算： (12) （八）凸模的固定方式 (13) （九）标准模架和导向零件 (13) 八．有关模具设计计算: (15) （一）卸料橡胶元件的选择： (15) （二）设计和选用卸料与出件零件 (15) （三）选择上、下模板及模柄 (16) （四）垫板的结构设计： (17) （五）闭合高度： (18) 双孔垫片冲压模具设计与制造
一．冲压件工艺分析 材料：紫铜板 材料厚度：2mm 图1.双孔垫片零件图 （一）材料： 该冲裁件的材料是紫铜板，具有良好的冲压性能，适合冲裁。 （二）零件结构： 该零件结构简单，在对称中心线上有两个直径为8mm的圆孔。孔与孔，孔与边缘之间的距离也满足要求，最小壁厚为5mm（直径为10mm的孔与最边缘的之间的尺寸）。由此可以看出该零件具有良好的冲压性能。（三）尺寸精度： 零件上所有未标公差的尺我寸，属于自由尺寸，可按IT14级确定工件尺寸的公差。 零件外形尺寸：长度：；宽度：； 零件内形尺寸：； 孔心距尺寸：； 结论：适合冲裁 二．工艺方案及模具结构类型 该零件包括落料、冲孔两个基本工序，可以采用以下三种工艺方案： 1.先落料，再冲孔，采用单工序模生产。 2.落料-冲孔复合冲压，采用复合模生产。 3.冲孔-落料连续冲压，采用级进模生产。
课程设计 （说 明 书） 题 目：垫片模具设计 姓 名： 印小莉 学 号： 070708239 常熟理工学院 2010 年 11月
目录 第1章垫片图纸及技术要求 1.1零件图 1.2技术要求 第2章冲压工艺与模具设计 2.1冲裁的工艺分析 2.2确定冲裁工艺方案及模具结构形式 2.3冲压模具的设计计算 2.3.1排样方式的确定及其计算 2.3．2冲压力的计算 2.3.3压力中心的确定及相关计算 2.3.4模具刃口尺寸计算 2.3.5确定各主要零件的外形尺寸 2.4绘制冲模总装图 第3章主要零件及其他零件设计选取 3.1 主要零件设计 3.1.1 工作零件结构设计 3.1.2 定位零件设计 3.2 其他零部件结构设计 3.2.1导料板的设计 3.2.2卸料部件的设计 3.2.3推件装置 3.2.4模架的选择 3.2.5其他标准件的选择 第5章结论 参考文献
第1章垫片图纸及技术要求 工件名称：垫片 工件简图：如图所示。 材料：Q235 材料厚度：1.5mm 技术要求：零件的精度要求公差等级均为IT110
标准公差表 注：基本尺寸小于1mm时，无IT14至IT18。
第2章冲压工艺与模具设计 2.1 冲压件工艺性分析 此工件只有落料和冲孔两个工序。材料为Q235，具有良好的冲压性能，适合冲裁。工件结构相对简单，有两个φ10mm的孔；孔与孔、孔与边缘之间的距离也满足要求，最小壁厚为6mm(φ10mm的孔与R10mm外圆之间的壁厚)。此零件厚度小，形状简单，要求设计的模具具有高精度和高成型效率。，普通冲裁完全能满足要求。 2．2冲压工艺方案的确定 该工件包括落料、冲孔两个基本工序，可有以下三种工艺方案：方案一：先落料，后冲孔。采用单工序模生产。 方案二：落料-冲孔复合冲压。采用复合模生产。 方案三：冲孔-落料级进冲压。采用级进模生产。 方案一模具结构简单，但需两道工序两副模具，成本高而生产效率低，难以满足中批量生产要求。方案二只需一副模具，工件精度要求高，生产批量大，表面要求平整，并且零件的几何形状简单对称，模具制造也并不困难。方案三也只需一副模具，生产效率高，操作方便，但工件的精度要求不容易满足。通过对上述三种方案的分析比较，该件的冲压生产采用方案二为佳。 但是复合模具在设计过程中应注意以下问题： （1）复合模在模具的同一位置上完成两道或两道以上的工序，模具结构较复

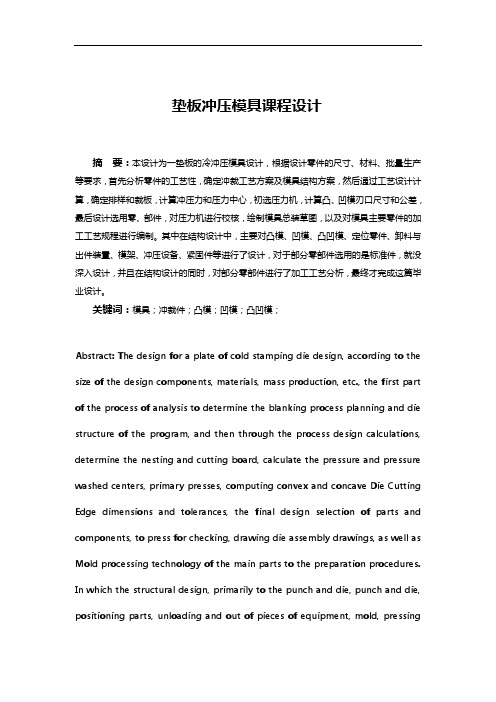

垫板冲压模具课程设计 摘要：本设计为一垫板的冷冲压模具设计，根据设计零件的尺寸、材料、批量生产等要求，首先分析零件的工艺性，确定冲裁工艺方案及模具结构方案，然后通过工艺设计计算，确定排样和裁板，计算冲压力和压力中心，初选压力机，计算凸、凹模刃口尺寸和公差，最后设计选用零、部件，对压力机进行校核，绘制模具总装草图，以及对模具主要零件的加工工艺规程进行编制。其中在结构设计中，主要对凸模、凹模、凸凹模、定位零件、卸料与出件装置、模架、冲压设备、紧固件等进行了设计，对于部分零部件选用的是标准件，就没深入设计，并且在结构设计的同时，对部分零部件进行了加工工艺分析，最终才完成这篇毕业设计。 关键词：模具；冲裁件；凸模；凹模；凸凹模； Abstract: The design for a plate of cold stamping die design, according to the size of the design components, materials, mass production, etc., the first part of the process of analysis to determine the blanking process planning and die structure of the program, and then through the process design calculations, determine the nesting and cutting board, calculate the pressure and pressure washed centers, primary presses, computing convex and concave Die Cutting Edge dimensions and tolerances, the final design selection of parts and components, to press for checking, drawing die assembly drawings, as well as Mold processing technology of the main parts to the preparation procedures. In which the structural design, primarily to the punch and die, punch and die, positioning parts, unloading and out of pieces of equipment, mold, pressing
