课程设计说明书设计名称：圆垫片模设计
题目：双孔圆垫片落料冲孔复合模
学生姓名： XXXX
专业：机械制造及自动化
班级：模具设计与制造
学号： XX
指导老师： XXXXXXX
日期： XX年XX月XX号
摘要
近年来，我国家电工业的高速发展对模具工业，尤其是冷冲模具提出了越来越高的要求，2004年，冷冲模具在整个模具行业中所占比例已大大上升，据有关专家预测，在未来几年中，中国冷冲模具工业还将持续保持年均增长速度达到15%左右的较高速度的发展。
冲压成型是金属成型的一种重要方法，它主要适用于材质较软的金属成型，可以一次成型形状复杂的精密制件。本课题就是将石化、化工、电力等行业的法兰密封结构中的垫片作为设计模型，将冷冲模具的相关知识作为依据，阐述冷冲模具的设计过程。
本设计对双孔圆垫片复合模进行设计，明确了设计思路，确定了冲压成型工艺过程并对各个具体部分进行了详细的计算和校核。如此设计出的结构可确保模具工作运用可靠，保证了与其他部件的配合。并绘制了模具的装配图和零件图。
本课题通过对双孔圆垫片复合模模具设计，巩固和深化了所学知识，取得了比较满意的效果，达到了预期的设计意图。
关键词：冲压模具；冲压成型；模具设计；复合模。
前言
冲压技术广泛应用于航空、汽车、电机、家电、通信等行业的零部件的成形的加工。据国际生产技术协会预测，到本世纪中，机械零部件中60%的粗加工、80%的精加工要有模具来完成加工。因此，冲压技术对发展生产、增加效益、更新产品等方面具有重要作用。
目前，我国冲压技术与先进工业发达国家相比还相当落后，主要原因是我国在冲压基础理论及成形工艺、模具标准化、模具设计、模具制造工艺及设备等方面与工业发达国家尚有相当大的差距，导致我国模具在寿命、效率、加工精度、生产周期等方面与先进工业发达国家的模具相比差距相当大。
本次设计是参考了众多参考文献及专业资料的规范要求编写而成。本设计主要介绍正装式落料冲孔复合模。本设计共分7章，主要包括材料工艺分析和成形性能、冲压工序特点和工艺计算、模具总体结构设计、模具主要零件结构设计及工艺性分析等。另外，还附有毕业设计任务书、论文评阅表、答辩小组成员表、部分模具零件冲压工艺过程卡、装配图、零件图。
导师。。。曾在编写及内容安排提出不少有益的意见。在此，谨向尊敬的导师表示真诚的感谢和崇高的敬意！
由于本人知识水平和能力的有限，在设计的过程中难免存在很多的纰漏和不足之处，恳请个各位老师的批评与指正。
目录
绪论 (1)
1、画出制件图，并进行合理公差入体 (2)
2、制件冲裁工艺性分析 (3)
3、工艺方案确定 (3)
4、模具结构型式初步确定 (4)
5、工艺设计与工艺计算 (4)
1）排样图设计 (4)
2）冲压力计算 (5)
3）压力机公称压力初选 (6)
4）压力中心计算 (6)
5）凸模、凹模、凸凹模人口尺寸计算 (7)
6、模具整体结构设计 (9)
1）模具类型选择 (9)
2）条料定位方式选择 (9)
3）卸料、出件方式选择 (9)
4）导向方式选择 (9)
7、主要零部件设计 (9)
1）工作零件设计 (9)
凹模刃口形成、厚度及周界尺寸 (9)
凸模外形及长度尺寸 (10)
2）定位零件设计 (10)
3）导板尺寸结构设计 (10)
4）垫板、凸模固定板、凹模固定板、卸料板厚度计算 (11)
5）模架选取及模具闭合高度确定 (12)
6）打杆、推块、模柄设计 (12)
8、冲压设备确定及核 (13)
9、模具装配图绘制 (13)
致谢 (14)
参考文献 (15)
附录 (16)
绪论
模具工业作为一种新兴工业，它有节约原材料、节约能源、较高的生产效率，以及保证较高的加工精度等特点，在国民经济中越来越重要。模具技术成为衡量一个国家制造水平的重要依据之一，其中冲载模具在模具工业中举足轻重的地位。
冲压技术广泛应用于航空、汽车、电机、家电、通信等行业的零部件的成形的加工。据国际生产技术协会预测，到本世纪中，机械零部件中60%的粗加工、80%的精加工要有模具来完成加工。因此，冲压技术对发展生产、增加效益、更新产品等方面具有重要作用。
目前，我国冲压技术与先进工业发达国家相比还相当落后，主要原因是我国在冲压基础理论及成形工艺、模具标准化、模具设计、模具制造工艺及设备等方面与工业发达国家尚有相当大的差距，导致我国模具在寿命、效率、加工精度、生产周期等方面与先进工业发达国家的模具相比差距相当大。
随着工业产品质量的不断提高，冲压产品生产正呈现多品种、少批量，复杂、大型、精密，更新换代速度快的变化特点，冲压模具正向高效、精密、长寿命、大型化方向发展。为适应市场变化，随着计算机技术和制造技术的迅速发展，冲压模具设计与制造技术正由手工设计、依靠人工经验和常规机械加工技术向以计算机辅助设计（CAD）、数控切削加工、数控电加工为核心的计算机辅助设计与制造（CAD/CAM）技术转变。本次毕业设计的目的是对所学知识的全面总结和运用，巩固和加深各种理论知识灵活运用。目标是通过这次毕业设计，可以很好的培养独立思考，独立工作的能力，为走上工作岗位从事技术工作打下良好的基础。
此次毕业设计课题为双孔圆垫片落料冲孔复合模设计。首先对垫板的冲压工艺进行了分析，介绍了落料冲孔模结构设计的要点，同时编制了落料冲孔复合模的制造工艺和装配工艺。
1、制件图
工件名称:双孔圆垫片
工件简图:如右图1所示
生产批量:中批量
材料:45
厚度:0.5mm 1.5

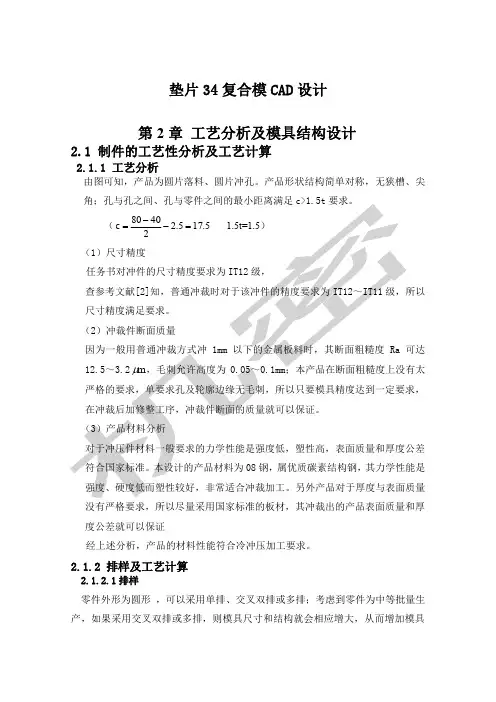

2、制件冲裁工艺方案分析
此工件只有落料和冲孔两个工序。材料为Q235钢，具有良好的冲压性能，适合冲裁。工件结构相对简单，有2个
mm 613.00+φ的孔；孔与孔，孔与边缘之间的距离也满足要求。该零件属于无特殊要求的一般冲孔，落料。
3、冲压工艺方案的确定
根据之间工艺性分析，其本工序有落料，冲孔二种，可有以下三种工艺方案：
（1） 落料——冲孔，单工序模生产；
（2） 落料——冲孔，复合模生产；
（3） 冲孔——落料，级进模生产。
单工序模结构简单，但需要两道工序两模具、生产率低，零件质量差，难以满足该零件的生产要求。
复合模只需要一副模具，冲压件的形状精度和尺寸精度容易保证，且生产率也高。尽管模具较方案（1）复杂，但由于零件的几何形状简单对称，模具制造并不苦难。
级进模也只需一副模具，生产率也很高，但零件的冲压精度稍差，欲保证冲压件的形位公差，需要在模具上设置导正销导正，故模具制造、安装角复合模复杂。
通过对上述三种方案的分析比较，该零件的冲压生产采用方案（2）为佳。
4、模具结构形式的确定
因制件材料较薄，为保证制件平整，采用弹压卸料装置。：选择正装式，方便落料。落下料卡在凹模中，同时方便了工件冲孔和保证冲孔位置。卡在凹模中的冲件由顶件装置顶出凹模面，而冲孔废料卡在凸、凹模内则由推件装置推出。由于采用固定挡料销和导料销需要在卸料板上钻出让位孔，因此采用活动导料销或挡料销。为方便操作和取件，选用双柱压力机，纵向送料。
5、工艺设计与工艺计算
1)排样图设计
设计复合模，首先要设计调料排样图。垫片的形状呈圆形特点，多排时因冲件尺寸较大影响冲件质量，应采用直排式。排样如下图
排样图
因为材料厚度为0.5mm ，查表2.5.2得到搭边值a 和a 1分别取1.2mm 和1.5mm ，
条料宽度为 B ＝36＋2×1.5＋0.5＝39.5mm
歩距为 S ＝36＋1.2＝37.2mm
冲压件面积为
A ＝π×182－2×π×32＝960.84mm 2
冲裁利用率 nA SB
η=?100% 式中 n —一个歩距内冲裁件数目； A ——冲裁件面积（包括内形结构废料）；S ——歩距长度； B ——板料宽度； 取n ＝1，A ＝960.84，S ＝37.2，B ＝39.5
η＝960.84/39.5×37.2＝0.65＝65％
查板料标准，宜选950×3000mm 的钢板，每张钢板可剪裁24张条料（39.5×3000mm ）,每张条料可冲裁80个工件，故每张钢板的材料利用率为64％。
2）冲压力计算
冲裁力 b nKLt τF =
＝2×1.3(π×36＋2×π×6)×0.5×440
＝33158.4N
式中 K —系数（取K=1.3）；
n —孔的个数，n=2。
孔L —冲孔周长
t —材料厚度，t ＝0.5mm
τ—材料抗剪强度，查参考文献[2]知LY12，304=τ～
373MPa ，取350=τMPa 。
卸料力 F k F x X ＝＝0.050×533158.4＝1657.92N 推件力 F nk F T T ＝＝2×0.063×33158.4 ＝4177.95N
3)压力机公称压力计算
T X Z F F F F ++＝
＝33158.4+1657.92+4177.95 ＝38994.27N
＝38.99KN
因此，选用J23—10A 压力机。
4）压力中心的计算
因为冲裁件形状是对称冲件，而对称冲件的压力中心，位于冲件轮廓图形的几何中心上，因此该模具的压力中心坐标为（0，0).
5）凸、凹模，凸凹模刃口计算
由图可知，该零件属于无特殊要求的一般冲孔、落料。 外形062.0_36φmm 由 落料获得；13.00
62+?φmm 和18±0.09mm 由
冲孔同时获得。 查表2.3.3的min Z ＝0.04mm ，max Z ＝0.06mm ，则
m in m ax Z Z -=（0.06－0.04）mm ＝0.02mm
由公差表查得：13.00
62+?φmm 为IT13级，取x ＝0.75； 0
62.036-φmm 为IT14级，取x ＝0.5.
设凸凹模分别按IT6和IT7级加工制造，则
冲孔： 0min )(T x d d T δ-?+=
＝0008.0)13.075.06(-?+mm
＝0008.009.6-mm
T Z d d T A δ++=0min )(
＝012.00
)04.009.6(++mm ＝012.0013
.6+ mm 校核： min max Z Z A T -≤+δδ
0.008＋0.012≤0.06－0.04
0.02mm ＝0.02mm （满足间隙公差条件）
孔距尺寸：?±=81L L d
＝（18±0.125××0.09）mm ＝18±0.023mm
落料： A x D D A δ+?-=0m ax )(
＝025.00)62.05.036(+?-mm
＝025.0069
.35+mm 0min )(T Z D D A T δ--=
＝
0016.0)04.069.35(--mm ＝0016.065
.35-mm 校核： 0.016＋0.025＝0.04≥0.02（不满足间隙公差条件）
因此，直邮缩小T δ，
A δ提高制造精度，才能保证间隙在河里范围内，由此可取
)(4.0m in m ax Z Z T -≤δ＝0.4×0.02＝0.008
)(6.0m in m ax Z Z A -≤δ＝0.6×0.02＝0.012
故 D A ＝012.00
69.35+mm D T ＝0
008.065.35-mm
6、模具整体结构设计
1）模具类型选择
由冲压工艺分析可知，采用复合冲压，所以模具类型为复合模。
2）条料定位方式选择
因为该模具采用的是条料，控制条料的送进方向采用导料板，无侧压装置。控制条料的送进歩距采用挡料销初定距，导正销精定距。而第一件的冲压位置因为条料长度有一定余量，可以靠操作工目测来定。
3）卸料、出件方式选择
因为工件厚度为0.5mm，比较薄，卸料力也比较小，故采用弹性卸料。
又因为是复合模生产，采用下出件比较方便操作与提高生产效率。
4）导向方式的选择
为了提高模具寿命和工件质量，方便安装调整，该复合模采用中间导柱的导向方式。
7、主要零部件设计
1）工件零件设计（凹模刃口形式，厚度及周界尺寸；凸模外形及长度尺寸）
本制件均为圆形，形状简单，故按分开加工法计算。
凹模
凹模采用整体凹模，各冲裁的凹模孔均采用线切割机床加工，安排凹模在模架上的位置时依据压力中心的数据，讲压力
中心与模柄中心重合。其轮廓尺寸可按公式2.9.3和2.9.4计算。
凹模厚度： H ＝Kb ＝0.4×36＝14.4mm
凹模壁厚： C ＝（1.5~2）H ＝21.6mm ~28.4mm 则取凹模厚度 H ＝15mm ， 凹模壁厚 C ＝30mm 凹模宽度 B ＝b ＋2C ＝36＋2×30＝96mm 凹模长度 L ＝b ＋2C ＝96mm
凹模轮廓尺寸 96×96×35mm
落料凸模
结合工件外形并考虑加工，讲落料凸模设计成直通式，采用线切割机床加工。
其总长L 可按公式2.9.2计算
L ＝h 1＋h 2＋t ＋h
=20＋14＋0.5＋20
=55mm
2）定位零件设计
落料凸模下部设置两个导正销，借用工件上的6 mm 两个孔作导正孔。导正销采用H7/r6安装在落料凸模断面，导正销导正部分与导正孔采用H7/h6配合。
3）导料板的设计
倒料板的内侧与条料接触，外侧与凹模齐平，导料板与条料之间的间隙取1mm,导料厚度取8mm ，导料板采用45钢制作，热处理硬度为40~45HRC,用螺钉和销钉固定在凹模上。导料板的进料端安装有承料板。
4）垫板、凸模固定板、凹模固定板、卸料板厚度确定
（1）卸料弹簧的设计
（1）根据模具安装位置拟选4个弹簧，每个弹簧的预压力为 n F F x /0≥=1657/4=424N
(2)查有关弹簧规格，初选弹簧规格为30×5×60，其参数 D=30mm ，d=5mm ，t=7.6mm ，2F =808N ，2H ?=13.9，0H =60， n=6.9，f =2.02
（3）计算：22
00H F F H ?=? =（424/808）×13.9
=7.29
（4）校核：设H '?=1.5，H ''?=5，
H H H H ''?+'?+?=?0
=7.29+1.5+5
=13.79
由于13.9＞13.79，即H 2??＞H ，所以弹簧是合适的。
（2）卸料板的设计
卸料板的周界尺寸与凸模周界尺寸相同，厚度为14mm 。 卸料板采用45钢制作，淬火硬度为40~45HRC 。
（3）卸料螺钉的选用
卸料板上设置4个卸料螺钉，公称直径为8mm ，螺纹部分为M8×42。
5）模架选取及模具闭合高度确定
该模具采用对角导柱模架，这种模架的导柱在模具对角位置，冲压时可防止由于偏心力矩而引起的模具歪斜。
以凹模周界尺寸为依据，选择模架规格:导柱d/mm ×L/mm 均为11020?φmm ，导套d/mm ×D/mm 分别为20×70×28，22×70×28。 上模座厚度
上模H 取30mm ，上模垫板厚度垫H 取6mm ，固定板厚度固H 取16mm ，下模下模H 取
40mm 。
闭H =上模H +垫H ＋L ＋H ＋下模H －2h
=（30＋6＋45＋15＋40－2
=134
式中:L-----凸模长度，L=45mm.
H-----凹模厚度，H=15mm
2h ------凸模冲裁后进入凹模的深度，2h =2mm 。
可见该模具闭合高度小于所选压力机J23-10A 的最大装模高度 （180mm ）,可以使用。
6）打杆、模柄设计
打杆根据有关数据和查询文献，取打杆L 为A10×100mm 。
模柄根据压力机J23-10A 的参数的模柄孔尺寸5030?φmm, 选择直径d=30mm ，高度H=88mm ，材料为a235的B 型压入式模柄。
8、冲压设备确定及校核
通过校核，选择开式双柱可倾式压力机J235-10A 能满足要求。
公称压力：100KN
滑块行程：60mm
最大闭合高度：180mm
最大装模高度：130mm
连杆调节长度：35mm
工作台尺寸：240×360
模柄孔尺寸：5030?φmm
最大倾斜角：?30
9、模具装配图绘制
通过以上设计，可得到在附录中的模具总装图。模具部分主要由上模板、垫板、凸模、卸料板等组成。卸料方式采用弹性卸料，以弹簧为弹性元件。下模板部分由下模座、凹模板、导料板等
致谢
毕业在即，自己在这三年里到底有了多大的提高呢，应该说毕业论文是对自己学习的最好检验了根据学校的安排，我首先开始确定论文题目，后来在老师的指导下，我结合自己的实际情况，第一步首先查找模具设计的相关资料，这对我收集资料起到了非常大的作用，再就是从网上下载大量知识。第二步整理资料，经过本套模具的设计，让我学习到了更多的模具设计知识，让我的理论与实际有了第一次的结合。
毕业论文的设计虽然已经结束，但回顾这几个月，它对我的帮助的确非常大，总结有这么几点：第一，设计一套简单的模具对我是一次很好锻炼，更加加深了我对课本知识的理解，而且也是一次理论知识与实践的结合，全面提高了我对书本的理解；第二，从整体提高了我分析问题、解决问题的能力。第三，更加明确了自己的薄弱之处。当然设计中也有许多不足之处，比如自己掌握的信息量太小，对问题掌握的不够深不够透彻等等，但不管怎样我仍然非常庆幸并特别感谢学校，感谢学校能给我一次自我学习，自我考验的机会，这不仅是对我学习的检验，更是一个让我全面提高的过程，我相信这次经历将对我今后的工作和学习起到非常大的作用。
在本课题的研究过程中，我的同学们也给予了很大的帮助,在此表示由衷的感谢！
最后，我还要深深地感谢默默支持本人完成学业的父母及亲友，感谢他们为我所做出的无私奉献和巨大支持！
再次感谢我在本套模具设计过程中给予我指导和帮助的老师，希望老师在我以后的模具设计与模具加工学习生涯中给予我更多的指教和宝贵意见。
我会以更加努力的工作来报答社会，做一位对社会有用的人才。
参考文献
[1]刘建超,张宝忠.冲压模具设计与制造.北京：高等教育出版社，2004.
[2]史铁梁.冷冲模设计指导.北京：机械工业出版社，1999.
[3]李建军.模具设计基础及模具CAD.北京：机械工业出版
社,2001.
[4] 成虹.冲压机械化与自动化.南京：江苏科技出版社，1992.
[5] 国家技术监督局.冲模模架.北京：中国标准出版社,2000.
[6] 许发越.模具标准应用手册.北京：机械工业出版社,1998.
[7] 李天佑.冲模图册.北京：机械工业出版社,1998.
[8] 冲模设计手册编写组.冲模设计手册.北京：机械工业出版社,1996.
