盾构管片拼装施工技术文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
一、管片拼装工艺流程
盾构管片拼装的施工流程：
二、管片安装施工要点
1、盾构管片现场验收
管片到达施工场地后，进场验收，主要的检验项目有：管片出厂合格证是否齐全有效；管片外表是否清洁；止水条、缓冲垫是否贴牢完好；管片标识（包括管片型号、模具编号、生产日期、生产厂家、合格状态）是否齐全和完整；管片是否有崩角、破损、砂眼或裂缝等；吊装孔螺栓孔是否完好，孔内是否有异物。然后由地面工程师对进场管片负责签收，并对每环管片做好标识，做到有据可查。卸货后由地面工班黏贴止水条。
2、管片拼装施工措施
管片拼装是盾构法施工的重要环节，其拼装质量的好坏不仅直接关系到成洞的质量，而且对盾构机能否继续顺利推进有着直接的影响。因此，管片在拼装前仍要进行一次检查，再次确认管片种类正确、质量完好无缺和密封垫黏结无脱落，管片的吊装孔预埋位置正确，封堵盖完好无损，以及其他主要预埋件和混凝土的握裹牢固，管片接头使用的螺栓、螺母、垫圈、螺栓防水用密封垫等附件准备齐全后，才允许拼装。每环管片拼装结束后要及时拧紧各个方向的螺栓，且在该环脱出盾尾后再次拧紧。
3、管片的堆放运输
管片出厂前逐片进行尺寸、外观的检测，不合格者不允许出厂。外观的检测内容有：管片表面光洁平整，无蜂窝、露筋，无裂痕、缺角，无气、水泡，无水泥浆等杂物；灌浆孔螺栓套管完整。安装位置正确。对于轻微的缺陷进行处理，止水带附近不允许有缺陷。
达到龄期并检验合格的管片有计划地由平板车运到施工现场。管片运输时其间用垫木垫实，以免使管片产生有害裂纹，或棱线部分被碰坏。
管片到达现场后由龙门吊卸到专门的管片堆放区。管片堆放区应选择适当，以免因其自重造成场所不均匀沉降和垫木变形产生异常的应力而破裂。在卸之前对管片进行逐一的外观检测，不符合要求（裂缝、破损、无标志等）的管片立即退回。
4、管片吊放及隧道内运输
管片下井采用龙门吊进行。洞内运输采用电瓶车牵引管片车运输。管片车上的管片堆放有序，堆放次序依据管片安装顺序摆放。
管片运到盾构机附近后，由管片吊装机卸到管片喂片机，然后送到管片安装机工作范围内，按照从下到上依次安装到相应位置上。当最后一块插入块安装紧固后，一环管片即安装完毕，可以进行下一环的掘进。
5、管片拼装
管片拼装时采用错缝拼装方式，先拼装底部标准块，然后按左右对称顺序逐块拼装两侧的标准块和邻接块，最后拼装封顶块。封顶块拼装时先搭接2/3环宽，径向推上，再纵向插入。
管片拼装过程如下：
1）用管片拼装机将管片吊起，沿吊机梁移动到盾尾位置。
2）拼装前彻底清除盾壳安装部位的垃圾和积水，同时必须注意管片的定位精确，尤其第一环要做到居中安放。
3）管片拼装采取自下而上的原则，由下部开始，先装底部标准块（或邻接块），再对称安装标准块和邻接块，最后安装封顶块，封顶块安装时，先径向搭接2/3，径向推上，然后纵向插入
4）拼装时千斤顶交替收回，即安装哪段管片收回哪段相对应的千斤顶，其余千斤顶仍顶紧。
5）管片拼装要把握好管片环面的平整度、环面的超前量以及椭圆度，还要用水平尺将第一块管片与上一环管片精确找平。
6）第二块管片与上一环管片和本环第一块管片对准后，先纵向压紧环向止水条，再环向压紧纵向止水条，并微调对准螺栓孔。
7）边拼装管片边拧紧纵、环向连接螺栓。
8）在整环管片脱出盾尾后，再次按规定扭矩拧紧全部连接螺栓。

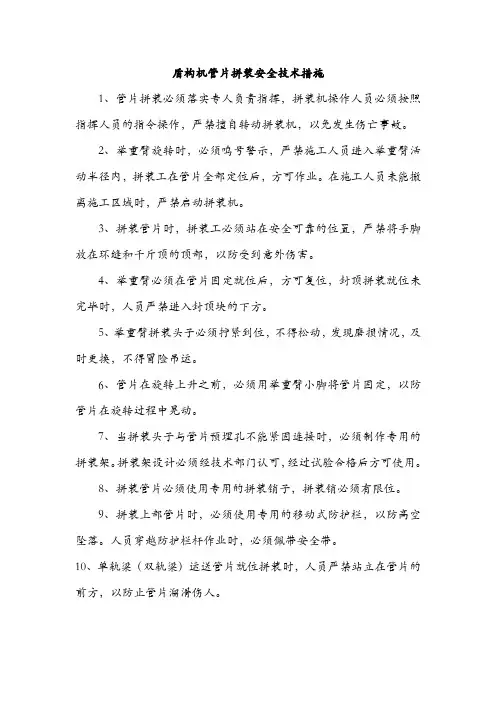

管片拼装的注意事项
1．每一环推进长度必须达到大于环宽300mm(1800mm)以上方可拼装管片，以防损坏封顶块止水条。
2．管片吊装头必须拧紧。为避免管片旋转过程中安装头单独承受管片重量，应将4条压板均匀地接触管片。
3．管片拼装过程中，第一块管片的位置尤为重要，它决定了本环其他管片的位置及拼缝的宽窄。管片高于相邻块，将会导致封顶块的位置不够；低于相邻块，纵缝过大，防水性降低。同时，第一块应平整，防止形成喇叭口。
4．管片拼装应满足规范规定的偏差。
5．拧紧螺栓应确保螺栓紧固，紧固力矩要达到设计要求300N．m
6.正式进洞后，错缝拼装的管片封顶块位置为±90o
三、监理控制方法
1、审查施工单位专项方案，主要审查审查施工顺序、工艺方法是否符合工艺流程，能否满足相关质量标准、技术文件及规范的要求；验证承包单位质保体系，安保体系是否落实，运行是否有效，对施工中易出现的质量通病或隐患防治措施是否有效，是否有针对性、可行性。
2、要求施工单位岗前做好安全质量技术交底，严格按照施工方案和操作规程作业。
3、加强现场质量监督，发现违规作业应及时制止。
4、管片堆放不得超高，要堆放平整，避免倾覆。注意运输过程中管片安全。
四、监理控制目标
管片拼装过程中应对隧道轴线和高程进行控制，其允许偏差及检验方法应符合下表规定
隧道轴线和高程允许偏差及检验方法
五、拼装常见问题及应对措施
1、管片错台
（1）错台的概念及分类
盾构管片错台包括径向错台、环向错台。径向错台是指一环管片内，两块相邻管片接缝处存在的径向相对位移。环向错台是指相邻两环管片之间环向接缝处存在的相对位移。
（2）导致错台的原因
管片错台是拼装好的管片同一环各片，或者是管片与管片之间的内弧面不平整。管片的错台，一般是由于受力不均匀造成的；当某点的集中荷载超过了设计极限后，必然会导致管片的相对位移。
线路位于曲线段和软硬不均地层时，容易产生管片错台现象。这是由于在曲线段盾构掘进，千斤顶推力将会给管片产生一个向外的分力，管片自然就会向外产生位移，从而引起错台的发生。同理，在软硬不均地层中掘进，由于地层物理力学性能差异，导致管片姿态容易跑偏从而产生错台。
盾构机各组千斤顶油缸推力不同，导致各管片块体所受千斤顶的推力不同，在管片通缝拼装的情况下，容易使管片产生纵向错台。
管片安装时，在盾尾残留的渣土未清理干净，尤其是底部，有时是盾尾漏泥沙，清理困难，在此位置的某片管片很难就位，甚至螺栓难以插入，造成错台。由于采用人工操作机械安装，安装时不按照规范要求作业，未调整好管片内环面平整度，引起错台。管片安装完毕后，管片螺栓未按照要求复紧造成错台。
注浆量和注浆压力不均引起错台。在施工过程中，管片与围岩之间的环形间隙采用同步注浆模式充填快凝浆，并且间隔一定环数进行二次补注浆。注浆压力过大或过小，都将导致管片所受径向压力不同而产生径向错台；注浆压力不均也导致管片各部位受力不均，亦导致管片发生错台。
管片上浮，可造成管片错台。尤其在围岩很稳定的地层中，当盾构掘进速度较快时，如果没有立即采取防止隧道管片上浮的措施，隧道管片的上部会发生连续的“叠瓦式”错台。
（3）．错台的控制措施
根据以上分析，管片错台的相应防治措施有：
优化线路曲线设计，尽量避免小半径的曲线段；选择合理类型的管片，转弯管片的比例必须达到实际施工的需求；严格控制管片螺栓的质量。
加强盾构掘进过程中的参数控制，盾构姿态应与线路姿态相吻合；纠偏幅度控制在±(5~6)mm；油缸行程上下左右控制在40mm范围内；加强盾尾间隙的量测频率，一般应为2次，掘进结束时量测1次，管片拼装前量测1次，以管片拼装前量测的结果作为最终管片选型的依据；盾尾间隙要尽量均匀。
严格注浆管理，根据不同地层，调整不同的注浆方式，控制注浆压力，若地质条件复杂，地面沉降大，注浆压力不能超过其设计压力的25%；同步注浆应与盾构掘进紧跟，每一环的注浆量应保证在理论压浆量的130%～250%，取200%计算），否则进行补充注浆。
安装管片时，必须严格执行操作规范，螺栓紧固严格执行“三次紧固”的原则。（第一次：管片拼装中第一次紧固，紧固扭矩大小为设计的50%；第二次：管片拼装结束第二次紧固，紧固扭矩大小为设计的75%；第三次：管片出盾尾位置后第三次紧固，紧固扭矩大小为设计的100%。）
2、管片破损
（1）管片破损的形式
管片在运输、安装过程中，因各种原因，会造成不同程度的少量外脱缺陷，主要表现为：螺栓孔混凝土崩裂、崩角、崩边，吊装孔混凝土崩裂、裂缝等。
（2）导致管片破损的原因
管片破碎原因很多，主要有管片本身质量问题、拼装工艺问题、掘进参数未完善问题、二次注浆问题。
1）.管片拼装前导致管片破损的原因如下：
管片生产过程中因混凝土原材料问题、配合比问题和养护问题而产生收缩裂缝。
管片运输、翻转、堆放以及吊装过程中发生掉角、破损现象，严重影响外观质量和拼装质量。
管片在止水材料和传力衬垫粘贴时，必须按照规定进行粘贴，防止由于粘贴不正确造成管片在拼装时受力不均而碎裂。
2）.管片拼装导致破损原因如下：
拼装时，由于管片环面之间及相邻两块管片间接触面达不到理想的平行状态，使得衬砌角部先受力而产生应力集中，而导致管片角部破碎。
封顶块拼装时，由于先行拼装的5块管片圆度不够，两邻接块间的间隙太小，把封顶块强行顶入，导致封顶块及邻接块接缝处管片破碎，破碎部位发生在邻接块上部及封顶块两侧。
千斤顶推力过大或者作用面不平整，导致管片与千斤顶撑靴接触的部位混凝土裂缝甚至破碎。
拼装时螺栓难以穿入螺栓孔，敲打螺栓造成破损。
3）.错片拼装后导致管片破损的原因如下：
同步注浆后，隧道上部的浆液会逐渐向下部流动，形成下部浆液多而上部浆液少的状况，引起管片上浮，上部管片与盾构机内壳间隙减少，推进时造成管片破碎。
管片姿态还未完全稳定前，当二次注浆压力不均匀时，会使部分管片产生位移，位移管片与未发生位移的管片相互挤压会形成应力集中，容易产生环向破碎现象。
（3）管片防破损控制
管片破损常常是一种或一种以上因素综合作用的结果，经过认真分析再采取针对性措施进行处理，可以减少管片破损现象的发生。
1）.搬运、堆放管片时的针对性措施如下：
在搬运过程中轻吊慢放，着地时要平稳；堆放时不宜超过3层，并正确摆放垫木。
吊放管片不得使用钢丝绳，应采用吊装带吊装。
选择、摆放好垫木，在管片车上管片搁置部位设置橡胶条，以起到缓冲作用。
按要求贴好角部止水橡胶条、传力衬垫、橡胶板。
2）.管片拼装时的针对性措施如下：
拼装前，先测量前一环各管片之间的相互高差，包括环向和径向。根据实测数据，调整已粘贴好的纠偏锲子，以保证拼装后环面的平整度。
拼装前清理上一环管片上的泥块及泥浆，保证环面清洁，无渣泥。
拼装时保证初衬砌环圆度，块与块不错位。推进油缸的伸缩顺序应与管片拼装顺序一致。
管片拼装过程中切忌野蛮操作，强行插入和敲打。
3）.推进时针对性措施如下：
推进前应仔细观察千斤顶撑靴与管片环面接触的平整度，对不平整处可增设橡胶楔子来调整，确认平整后再开始推进。
盾构推进时，千斤顶推力设定一般不大于千斤顶最大推力值的2/3，操作过程中严格控制千斤顶编组压力差。
盾构推进时，及时根据设计要求、盾构穿越土层的变化、上部荷载情况以及测量资料来调整各项施工参数，将盾构姿态严格控制在设计允许偏差范围之内。
管片与盾构机壳间隙较小又必须进行纠偏时，可以在前半环顺着管片原轴线方向推进，待管片与机壳之间的缝隙增大后，后半环推进时再对盾构姿态进行调整，最终使盾构机与管片尽可能处于同心状态。
同步注浆时，控制好注浆量的分布和注浆压力，尤其是在曲线段推进和纠偏时通过改变各个注浆孔的注浆量分配和注浆压力来调整管片姿态以及控制较大错台的发生。
严格控制二次注浆压力，以防压力过大而使管片开裂。
管片的选型和拼装（2018年6月） 一、管片的选型原则 1、管片选型符合隧道设计线路； 2、管片选型要适合盾构机的姿态； 3、管片选型尽量采用ABA的拼装型式； 说明： 1、管片选型如何符合隧道设计线路 根据隧道中线的平曲线和竖曲线的走向，管片分为标准环、左转弯、右转弯三类。直线上选标准环，左转曲线上选左转环，右转曲线上选右转环。其中转弯环数量的计算公式如下： θ=2γ=2*arctg（δ/D） 式中： θ——转弯环的偏转角 δ——转弯环的最大楔型量的一半 D——管片直径 每条曲线上的转弯环个数为 N=（α0+β）/θ 式中： α0——曲线上切线的转角 β——缓和曲线偏角 经计算本标段所需左转弯环131环，右转弯环131环。 根据圆心角的计算公式
α=180L/（πR） 式中： L——段线路中心线的长度 R——曲线半径 而θ=α，将之代入的到L=6.33m，所以在圆曲线上每隔6.33m一个转弯环（N=6.33/1.5=4.2环，即平均4.2环一个转弯环）。经过实际计算，在缓和曲线上，也近似于6m一个转弯环。 2、管片选型要符合盾构机的姿态 管片是在盾尾内拼装，所以不可避免的受到盾构机姿态的约制。管片平面尽量垂直于盾构机轴线，让盾构机的推进油缸能垂直地推在管片上，这样使管片受力均匀，掘进时不会产生管片破损。同时也要兼顾管片与盾尾之间的间隙，避免盾构机与管片发生碰撞而破损管片。当因地质不均、推力不均等原因，使盾构机偏离线路设计轴线时，管片的选型要适宜盾构机的姿态，尤其在曲线段掘进时更要注意。 3、根据现有的管模数量和类型，及生产能力 现有管模四套，两套标准环管模，一套左转环管模，一套右转环管模，每套管模每天能生产两环管片。为了满足每天掘进8~9环的进度要求，用转弯环代替标准环，例如用一套左转环和一套右转环来代替两个标准环。 二、影响管片选型的因素 1、盾构机的盾尾间隙的影响 盾尾与管片之间的间隙叫盾尾间隙。 盾尾间隙是管片选型的一个重要的一个重要依据。如果盾尾间隙过
盾构管片拼装施工技术文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-
一、管片拼装工艺流程 盾构管片拼装的施工流程： 二、管片安装施工要点 1、盾构管片现场验收 管片到达施工场地后，进场验收，主要的检验项目有：管片出厂合格证是否齐全有效；管片外表是否清洁；止水条、缓冲垫是否贴牢完好；管片标识（包括管片型号、模具编号、生产日期、生产厂家、合格状态）是否齐全和完整；管片是否有崩角、破损、砂眼或裂缝等；吊装孔螺栓孔是否完好，孔内是否有异物。然后由地面工程师对进场管片负责签收，并对每环管片做好标识，做到有据可查。卸货后由地面工班黏贴止水条。 2、管片拼装施工措施 管片拼装是盾构法施工的重要环节，其拼装质量的好坏不仅直接关系到成洞的质量，而且对盾构机能否继续顺利推进有着直接的影响。因此，管片在拼装前仍要进行一次检查，再次确认管片种类正确、质量完好无缺和密封垫黏结无脱落，管片的吊装孔预埋位置正确，封堵盖完好无损，以及其他主要预埋件和混凝土的握裹牢固，管片接头使用的螺栓、螺母、垫圈、螺栓防水用密封垫等附件准备齐全后，才允许拼装。每环管片拼装结束后要及时拧紧各个方向的螺栓，且在该环脱出盾尾后再次拧紧。 3、管片的堆放运输
管片出厂前逐片进行尺寸、外观的检测，不合格者不允许出厂。外观的检测内容有：管片表面光洁平整，无蜂窝、露筋，无裂痕、缺角，无气、水泡，无水泥浆等杂物；灌浆孔螺栓套管完整。安装位置正确。对于轻微的缺陷进行处理，止水带附近不允许有缺陷。 达到龄期并检验合格的管片有计划地由平板车运到施工现场。管片运输时其间用垫木垫实，以免使管片产生有害裂纹，或棱线部分被碰坏。 管片到达现场后由龙门吊卸到专门的管片堆放区。管片堆放区应选择适当，以免因其自重造成场所不均匀沉降和垫木变形产生异常的应力而破裂。在卸之前对管片进行逐一的外观检测，不符合要求（裂缝、破损、无标志等）的管片立即退回。 4、管片吊放及隧道内运输 管片下井采用龙门吊进行。洞内运输采用电瓶车牵引管片车运输。管片车上的管片堆放有序，堆放次序依据管片安装顺序摆放。 管片运到盾构机附近后，由管片吊装机卸到管片喂片机，然后送到管片安装机工作范围内，按照从下到上依次安装到相应位置上。当最后一块插入块安装紧固后，一环管片即安装完毕，可以进行下一环的掘进。 5、管片拼装 管片拼装时采用错缝拼装方式，先拼装底部标准块，然后按左右对称顺序逐块拼装两侧的标准块和邻接块，最后拼装封顶块。封顶块拼装时先搭接2/3环宽，径向推上，再纵向插入。 管片拼装过程如下： 1）用管片拼装机将管片吊起，沿吊机梁移动到盾尾位置。 2）拼装前彻底清除盾壳安装部位的垃圾和积水，同时必须注意管片的定位精确，尤其第一环要做到居中安放。 3）管片拼装采取自下而上的原则，由下部开始，先装底部标准块（或邻接块），再对称安装标准块和邻接块，最后安装封顶块，封顶块安装时，先径向搭接2/3，径向推上，然后纵向插入
第一章编制依据 1、广州市轨道交通六号线盾构7标段【天平架～燕塘～天河客运站】盾构区间土建施工项目招标文件、招标图纸、地质勘查报告、补遗书及投标文件。 2、广州市轨道交通六号线盾构7标段【天平架～燕塘～天河客运站】盾构区间土建工程承包合同。 3、广州市轨道交通六号线盾构7标段补充地质勘测资料、管线调查及现场调查资料。 4、广州市轨道交通六号线盾构7标段施工设计图纸。 5、国家现行有关施工及验收规范、规则、质量技术标准，以及广州地区在安全文明施工、环境保护、交通组织等方面的规定。 6、我公司在广州地铁建设中的成功的施工经验和研究成果及现有的施工管理水平、技术水平、科研水平、机械设备能力。 第二章工程概况 一、始发端头工程地质、水文概况 ㈠工程地质 根据《广州市轨道交通线网岩土工程勘察总体技术要求》的地铁沿线岩土分层系统和沿线岩土层的成因类型和性质、风化状态等，本基坑内各岩土分层及其特征如下： <1>人工填土层（Q4ml） 主要为杂填土和素填土，颜色较杂，主要为褐黄色、灰色、灰褐色、褐红色等，素填土组成物主要为人工堆填的粉质粘土、中粗砂、碎石等，杂填土则含有砖块、砼块等建筑垃圾或生活垃圾，大部分稍压实～欠压实，稍湿～湿。本层标贯击数6～18击，平均击数11击。 <4-2>河湖相沉积土层（Q3+4al） 呈深灰色、灰黑色，主要为淤泥及淤泥质土组成，组成物主要为粘粒，含有机质、朽木，饱和，流塑状，局部夹薄层细砂。标贯实测击数1～2击，平均击数为1.5击。 <5H-2>硬塑～坚硬状花岗岩残积土层 黄褐色、红褐色、灰白色、灰褐色、黑褐色等色，组织结构已全部破坏，矿物成分除石英外大部分已风化成土状，较多细片状黑云母，以粉粘粒为主，含较多中粗砂、砾石。残积土遇水易软化崩解。主要为砾质粘性土、砂质粘性土、粘性土，呈硬塑～坚硬状。

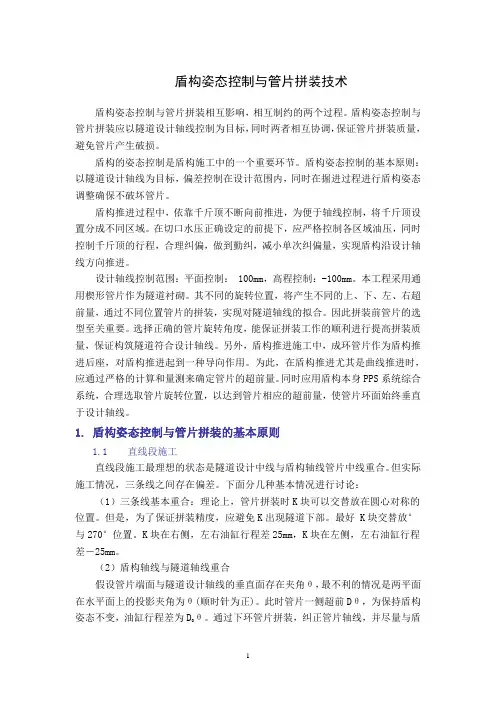

盾构隧道管片拼装技术 【内容提要】经过广州轨道交通四号线大学城专线【仑头～大学城盾构区间】隧道管片选型的实践, 详细的介绍了广州地铁施工中的管片拼装技术。 【关键词】管片拼装盾构姿态盾尾间隙转弯环楔形量 1、工程概况 广州轨道交通四号线大学城专线【仑头～大学城盾构区间】土建工程, 北起仑头后底岗盾构始发井, 经仑头村穿越仑头海至官洲岛, 经过官洲站后经官洲村、官洲河等地, 至大学城结束, 区间隧道为单孔双线隧道, 总长为2826.5m, 其中盾构法区间隧道为2301.3m, 区间包括7个联络通道、 2个废水泵房。 本区段共有两处曲线, 第一处曲线半径R为800m, 曲线长度为691.242m, 转向角а为43°25′08″; 第二处曲线半径R为450m, 曲线长度为259.359m, 转向角а为24°06′36″; 该区间曲线总长为950.601m, 占盾构隧道总长的41.31％。区间隧道设计为”V”形坡, 其坡度依次为: 27.75‰( 长540m, 下坡) 、 4.08‰( 长350m, 上坡) 、37‰( 长470m, 上坡) 、 24.5‰( 长350m, 下坡) 、 5‰( 长330m, 下坡) 、 43.3‰( 长320m, 上坡) , 变坡处设有竖曲线, 竖曲线半径R为5000m或3000m。 仑大盾构区间盾构隧道采用C50预制钢筋混凝土管片, 管片内径为5400mm, 外径为6000mm, 厚度为300mm, 宽度为1500mm。 管片采用3A＋2B＋1K的分块方式, 即每环管片分6个单元, 3个标准块, 2个邻接块和1个封顶块组成, 管片间设橡胶止水带, 衬砌环间采用错缝拼装。为满足曲线施工和隧道纠偏的需要, 专门设计了左、右转弯环。管片的型号分为标准环( T) 、左弯环( L) 和右弯环( R) , 转弯环为双面对称楔形环, 楔形量为38mm。
盾构分体始发专项施工方案 第一章编制依据 1、广州市轨道交通六号线盾构7标段【天平架～燕塘～天河客运站】盾构区间土建施工项目招标文件、招标图纸、地质勘查报告、补遗书及投标文件。 2、广州市轨道交通六号线盾构7标段【天平架～燕塘～天河客运站】盾构区间土建工程承包合同。 3、广州市轨道交通六号线盾构7标段补充地质勘测资料、管线调查及现场调查资料。 4、广州市轨道交通六号线盾构7标段施工设计图纸。 5、国家现行有关施工及验收规范、规则、质量技术标准，以及广州地区在安全文明施工、环境保护、交通组织等方面的规定。 6、我公司在广州地铁建设中的成功的施工经验和研究成果及现有的施工管理水平、技术水平、科研水平、机械设备能力。 第二章工程概况 一、始发端头工程地质、水文概况 ㈠工程地质 根据《广州市轨道交通线网岩土工程勘察总体技术要求》的地铁沿线岩土分层系统和沿线岩土层的成因类型和性质、风化状态等，本基坑内各岩土分层及其特征如下： <1>人工填土层（Q4ml） 主要为杂填土和素填土，颜色较杂，主要为褐黄色、灰色、灰褐色、褐红色等，素填土组成物主要为人工堆填的粉质粘土、中粗砂、碎石等，杂填土则含有砖块、砼块等建筑垃圾或生活垃圾，大部分稍压实～欠压实，稍湿～湿。本层标贯击数6～18击，平均击数11击。 <4-2>河湖相沉积土层（Q3+4al） 呈深灰色、灰黑色，主要为淤泥及淤泥质土组成，组成物主要为粘粒，含有机质、朽木，饱和，
流塑状，局部夹薄层细砂。标贯实测击数1～2击，平均击数为1.5击。 <5H-2>硬塑～坚硬状花岗岩残积土层 黄褐色、红褐色、灰白色、灰褐色、黑褐色等色，组织结构已全部破坏，矿物成分除石英外大部分已风化成土状，较多细片状黑云母，以粉粘粒为主，含较多中粗砂、砾石。残积土遇水易软化崩解。主要为砾质粘性土、砂质粘性土、粘性土，呈硬塑～坚硬状。 <6H>花岗岩全风化带（γ53-2） 呈黄褐色、褐灰色、红褐色、黑褐色等，原岩组织结构已基本风化破坏，但尚可辨认，岩芯呈坚硬土柱状，遇水易软化崩解。局部夹强风化花岗岩碎块。 <7H>花岗岩强风化带（γ53-2） 呈黄褐色、褐灰色、红褐色、黑褐色等，原岩组织结构已大部分风化破坏，矿物成分已显著变化，风化裂隙很发育，岩石极破碎，岩块可用手折断。钾长石用手捏成砂状，斜长石、云母多已风化成高岭土或粘土。局部夹全风化花岗岩。岩芯呈半岩半土状，岩芯遇水易软化崩解。 <8H>花岗岩中等风化带（γ53-2） 呈浅褐色、灰褐色等，中、细粒结构，块状构造，岩石组织结构部分破坏，矿物成分基本未变化，风化裂隙被铁染，并充填少量风化物。斜长石矿物风化较深，钾长石、云母矿物风化轻微。岩质硬，锤击声稍脆，不易击碎。局部夹强风化岩。岩芯较破碎，呈短柱状、碎块状。 <9H>花岗岩微风化带（γ53-2） 岩石组织结构基本未变化，断口处新鲜，岩质坚硬，锤击声脆。岩芯呈长柱状、短柱状。 ㈡工程水文 地下水按赋存方式分为第四系松散土层孔隙水，块状基岩裂隙水。第四系冲积—洪积砂层为主要潜水含水层，冲积—洪积砂层含粘粒较多，富水程度较差，渗透系数仅为0.5～2.0m/d。块状基岩裂隙水主要赋存在燕山期花岗岩强风化带及中等风化带，水力特点为承压水，地下水的赋存不均一。在裂隙发育地段，水量较丰富，属承压水，渗透系数为1.09m/d。 区间场地环境类别为Ⅱ类。地下水对混凝土结构无腐蚀性，对钢筋混凝土结构中的钢筋无腐蚀性，对钢结构具弱腐蚀性。
盾构掘进管片拼装等施工方案作业方案 WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】
盾构掘进、管片拼装、壁后注浆、成型隧道施工方案施工方案 盾构掘进 掘进流程见图2-1-1。 用于本合同段掘进施工的土压平衡盾构的开挖土仓由刀盘、切口环、隔板、土压传感器及膨润土添加、泡沫注入系统组成。根据本合同段隧道地层条件，需选择土压平衡模式进行本合同段区间隧道的掘进。土压平衡掘进模式中土仓压力 的保持首先需选定土仓压力，掘进过程中通过调整推进力实现推进速度控制、通过调整螺旋输送机转速实现出碴量控制。具体方法如下： （1）土仓压力值P的选定 P值应能与地层土压力和静水压力相平衡，设刀盘中心地层静水压力、土压力之和为P0，则P＝KP0，K一般取～。掘进施工过程中土仓压力根据试掘进时取得的经验参数并结合盾构所在位置的埋深、土层状况及地表监测结果进行调整与控制。
（2）推进速度控制 图2-1-1 盾构掘进控制程序图 土压力设定 土压力控制 掘进速度控制 监视
为保持土仓压力的稳定，掘进速度必须与螺旋输送机的转速相符合，同时必须兼顾注浆，确保浆液能均匀填实管片与地层的空隙，根据施工的实际情况确定并调整掘进速度控制推进油缸的推力。 （3）出碴量的控制 每环掘进出碴量根据试掘进段取得的参数进行控制。出碴量控制可通过推进速度与螺旋输送机转速来实现。 （1）姿态监控系统 盾构姿态监控通过SLS-T自动导向系统和人工测量复核进行盾构姿态监测。随着盾构推进导向系统后视基准点需要前移，必须通过人工测量来进行精确定位。为保证推进方向的准确可靠，拟每30～50m进行一次人工测量，以校核自动导向系统的测量数据并复核盾构机的位置、姿态，确保盾构掘进方向的正确。 （2）调整与控制 盾构共16组推进油缸，分五区，每区油缸可独立控制推进油压。盾构姿态调整与控制便可通过分区调整推进油缸压力事项盾构掘进方向调整与控制。 （3）纠偏措施 1）滚动纠偏 刀盘切削土体的扭矩主要是由盾构壳体与洞壁之间形成的摩擦力矩来平衡，当摩擦力矩无法平衡刀盘切削土体产生的扭矩时将引起盾构本体的滚动。盾构滚动偏差可通过转换刀盘旋转方向来实现。 2）竖直方向纠偏 控制盾构机方向的主要因素是千斤顶的单侧推力，它与盾构机姿态变化量间的关系非常离散，需要靠人的经验来掌握。当盾构机出现下俯时，可加大下侧千斤顶的推力，当盾构机出现上仰时，可加大上侧千斤顶的推力来进行纠偏。同时还必须考虑到刀盘前面地质因素的影响综合来调节，从而到达一个比较理想的控制效果。 3）水平方向纠偏
盾构隧道专项施工技术方案 1 施工准备 1组织结构 本工程按项目法组织施工，成立“中铁四局集团有限公司xx市轨道1号线土建施工13标项目经理部”，项目部下设盾构施工架子队，项目部组织机构见图5-1。 图5-1组织机构图 2技术准备 项目部提前完成图纸会审以及设计交底工作，编制施工方案并按程序报审；提前组织对作业人员的交底和培训；完成盾构始发前导线点布设和测量工作。 3现场准备 （1）完成场地临时建设，满足正常生产生活要求，施工用水由业主提供1个DN100给水管接口，施工用电由业主提供2台630KV
变压器和2台高压柜。 （2）根据三局移交场地，对施工场地进行平整、硬化，完成盾构进场的便道施工。 （3）组织人员、材料、设备按期进场。 4盾构始发场地平面布置 盾构始发场地布置在结构顶板施工完成回填后，渣土坑、充电池设置在顶板上，车站顶板主要用于存放管片、泡沫、油脂等其他材料，钢轨、轨枕放入车站底板，场地北侧用作存放管片及临建。 井口设置2台45吨龙门吊，每台龙门吊各自负责一台盾构机的管片、渣土、钢轨、轨枕及其他器材的垂直运输。 场地设置砂浆拌合站负责管片背后同步注浆砂浆，详见见附图2。 2 工艺流程 本区间隧道工程主要分项工程为：端头井加固、盾构进场、下井及组装，盾构始发、到达土体加固、盾构掘进、隧道防水等。本标段区间隧道采用2台中铁装备CTE6250土压平衡式盾构机进行隧道掘进，左右线均是从C站始发，B过站，A接受，之后解体吊装出场。 管片采用钢筋混凝土管片，由业主指定的第三方制作，项目部做好管片质量的过程监督及进场验收，盾构施工流程见下图5-2所示。
图5-2 盾构施工流程图 3 盾构机始发及试掘进 盾构始发流程见下图5-3所示。 始发端地层加固 洞门混凝土凿除 安装始发基座 盾构机组装、空载调试 安装反力架、洞口密封装置 安装负环管片与盾构机负载调试 盾尾通过洞口密封后进行注浆回填 盾构掘进与管片安装 图5-3 盾构始发流程图 3.1 端头井外土体加固
目录 1.工程概况 (1) 2.临建的施工组织 (1) 施工准备工作 (1) 施工内容 (1) 总体部署 (1) 施工进度计划安排 (2) 施工组织机构 (2) 施工平面布置 (2) 3.临建施工方法 (2) 用电线路 (3) 场地平整 (3) 泥浆处理场施工 (3) 浆池施工 (3) 弃渣场施工 (5) 搅拌站的施工 (5) 充电池 (5) 充电房、小仓库和值班室的施工 (5) 仓库的施工 (6) 4.冬季施工保证措施 (6) 5.质量保证措施 (7) 6.工期保证措施 (9) 7.安全文明施工保证措施 (10)
临建专项施工方案 1.工程概况 汪河路站-曹仲站区间，自浑河北岸汪河路站起，向南下穿大堤路、浑河以及浑河南岸规划地块至浑南西路后东转，沿浑南西路道路下方走行，至曹仲站，本工程起点里程CK12+，终点里程CK14+，区间全长双线米，区间中段下穿浑河，采用2台泥水平衡盾构机施工。区间共设置4个联络通道，一处风井，其中，1号、2号、4号联络通道采用冷冻法施工，3号联络通道结合区间风井设置，采用明挖施工。施工顺序安排：盾构从汪河路站始发，曹仲站吊出。 2.临建的施工组织 施工准备工作 （1）施工现场情况调查 现场情况调查的目的是为了解决下述问题：施工场地的布置；施工机械进入现场和进行组装的可能性；给排水和供电条件；噪声、振动与污染等公害引起的有关问题等。 （2）施工前应准备的资料有：施工区域内的工程地质、水文地质资料、管线、施工图及测量交桩记录等资料。 （3）平整场地，测量放线。 施工内容 盾构始发井南端头段及东侧区域，约3192m2的施工场地，为汪河路站~曹仲站区间始发场地。结合目前现场情况及泥水盾构施工工艺特点，本方案阐述的施工内容包括泥浆处理场地、地面控制室、仓库、搅拌站等进行临时设施布置施工。 办公室、宿舍、食堂、厨房、卫生间、洗浴室用房，16T龙门吊均延用车站现有的临建。 总体部署

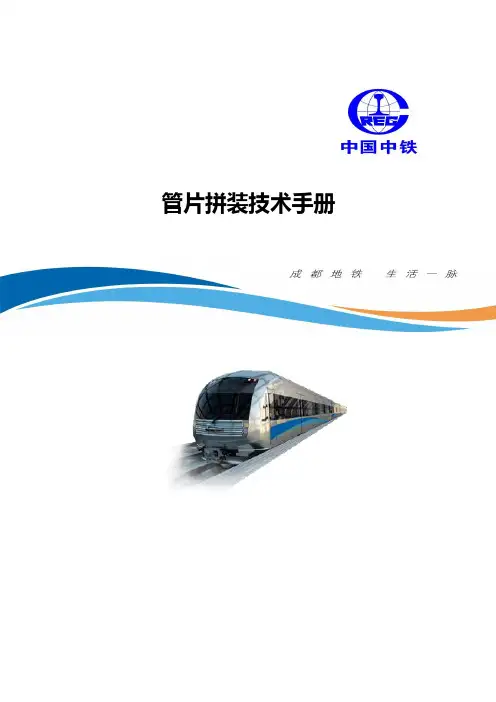

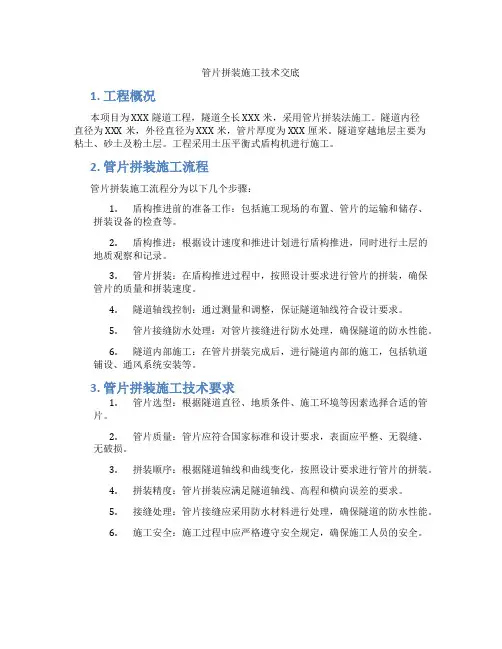

管片拼装技术手册
